Instrukcja obsługi i serwisowania. TL 5209 Toster ceramiczny

Transkrypt

1 Instrukcja obsługi i serwisowania TL 5209 Toster ceramiczny Wersja 1.0 Kwiecień 2016

2

3 Spis treści Spis treści Wstęp Ogólne informacje Producent Pełna nazwa maszyny Tabliczka znamionowa Przeznaczenie Charakterystyka ogólna Zastosowanie zgodne z przeznaczeniem Ostrzeżenie Charakterystyka techniczna Bezpieczeństwo Warunki bezpieczeństwa użytkownika Obsługa urządzenia Instalacja Położenie Podłączenie Konserwacja i Naprawa Czyszczenie Naprawa Części zamienne Ochrona środowiska Zużycie Załączniki Znaki, symbole i piktogramy Deklaracja zgodności z normami Unii Europejskiej Schemat elektryczny... 11

4 1. Wstęp Oryginalna instrukcja obsługi Ta instrukcja jest tłumaczeniem oryginalnej instrukcji obsługi do tostera ceramicznego serii TL 5209, poniżej określanego jako toster. Cel instrukcji Celem niniejszej instrukcji jest zapewnienie prawidłowej instalacji, użytkowania, obsługi i konserwacji tostera. Dostępność Instrukcja powinna być przechowywana w dobrze znanym pracownikom miejscu, które jest łatwo dostępne dla elektryków i pracowników. Wiedza Pracodawca jest zobowiązany do upewnienia się, że ludzie, którzy używają, serwisują i/lub konserwują toster, przeczytali tę instrukcję obsługi lub przynajmniej są zaznajomieni z tymi fragmentami, które są istotne dla ich pracy. Ponadto każdy, kto używa, serwisuje i konserwuje toster jest zobowiązany do wyszukania informacji o poprawnym użytkowaniu tostera w niniejszej instrukcji obsługi. 2. Ogólne informacje 2.1. Producent Toster ceramiczny TL 5209 jest wyprodukowany przez Nazwa firmy: Adres: FKI Fast Food Teknik A/S Byghøjvej 5, Verninge DK-5690 Tommerup 2.2. Pełna nazwa maszyny Pełna nazwa tostera brzmi Toster TL xxxx 2.3. Tabliczka znamionowa Tabliczka znamionowa jest umieszczona z tyłu.

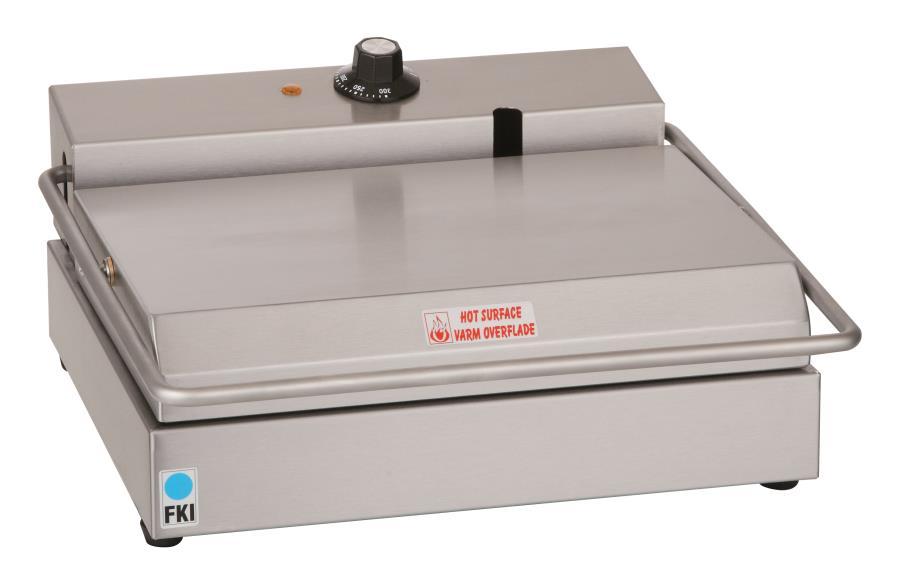

5 3. Przeznaczenie 3.1. Charakterystyka ogólna Toster przeznaczony jest do podgrzewania różnego rodzaju pieczywa, kanapek i tym podobnych poprzez bezpośredni kontakt produktu z powierzchnią płyt grzewczych. Toster posiada dwie ryflowane, teflonowe płyty grzewcze: górną i dolną, które odpowiednio wykorzystane sprawiają, że pieczywo jest chrupiące i zgrillowane Zastosowanie zgodne z przeznaczeniem Toster jest przeznaczony do podgrzewania pieczywa do kiełbasek, hot-dogów, bułek do hamburgerów, bajgli, kanapek, tostów, panini i wszystkich innych podobnych rodzajów niezamrożonych produktów Ostrzeżenie Toster nie powinien być używany do smażenia, ponieważ tłuszcz itp. mogą przenikać do elementów elektrycznych Charakterystyka techniczna Wymiary zewnętrzne (Szer. x Głęb. x Wys.): 380 x mm Napięcie: 230 V AC Częstotliwość: 50/60 Hz Moc: 2,0 kw Pobór prądu: 8,7 Amp Uwaga! Można podłączyć tylko do gniazda elektrycznego z uziemieniem. 4. Bezpieczeństwo 4.1. Warunki bezpieczeństwa użytkownika W związku z wysoką temperaturą płyt grzewczych oraz powierzchni zewnętrznych, zaleca się stosowanie rękawic w trakcie używania tostera. 5. Obsługa urządzenia

6 Przed pierwszym użyciem tostera rozgrzej go do 200 C i pozostaw go w tej temperaturze na co najmniej 5 minut. Toster rozgrzewa się poprzez ustawienia pokrętła termostatu na pożądanej temperaturze. Tak długo, jak urządzenie jest w trakcie nagrzewania się, świeci się żółta lampka Podczas nagrzewania górna pokrywa powinna być zamknięta. Toster jest gotowy do użycia gdy lampa się wyłączy. Ostrożnie otwórz toster używając uchwytu na górnej pokrywie. Uważaj, aby nie dotknąć żadnej innej części tostera są bardzo gorące. Umieść produkt na dolnej płycie grzewczej i domknij górną pokrywę tak by także dotykała produkt. Czas podgrzewania zależy od produktu będzie gotowy gdy osiągnie pożądaną temperaturę i chrupkość. W celu odmierzenia czasu można użyć stopera i budzika. 6. Instalacja 6.1. Położenie The toaster is placed on a desktop and not close to other equipment or things that cannot stand the radiant heat coming from the toaster Podłączenie Toster powinien być podłączony do gniazdka 230V z odpowiednim uziemieniem dla tego typu kabla zasilającego. Jeśli wtyczka i gniazdo nie jest tego samego typu, wtyczkę należy wymienić. Nigdy nie podłączaj tostera do instalacji stacjonarnej w przypadku braku wyłącznika różnicowoprądowego. 7. Konserwacja i Naprawa 7.1. Czyszczenie Pamiętaj by zawsze pozwolić tosterowi się ochłodzić, przed czyszczeniem lub naprawą wyciągnij wtyczkę z gniazdka. Płyty grzewcze czyści się przy użyciu miękkiej szczotki lub skrobaka do teflonu dopasowanego do wgłębień (wyposażenie opcjonalne). Nigdy nie należy używać metalowych narzędzi, ponieważ mogą uszkodzić teflonową powierzchnię

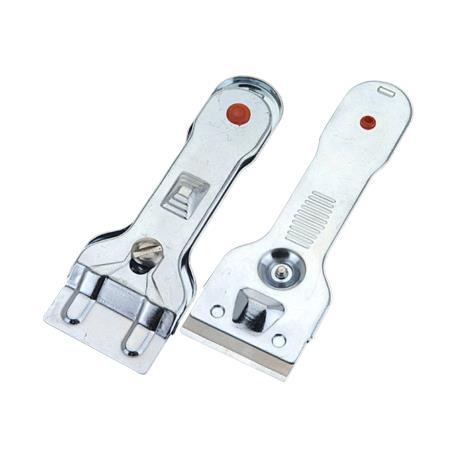

7 Powierzchnie zewnętrzne czyści się z użyciem wilgotnej tkaniny oraz łagodnego detergentu. Pamiętaj by na koniec wszystko wytrzeć używając czystej wody Naprawa Naprawę powinni zawsze przeprowadzić upoważnieni pracownicy ze znajomością sprzętu elektrycznego.

8 Części zamienne

9 Poz. Part no. Pcs. Opis Sprężyna lewa Kostka przyłączeniowa 3-pin Ceramiczna płyta grzewcza Element grzewczy 1,0 kw 230V Pokrętło o zakresie C Żółta lampka Termostat jednofazowy C 8. Ochrona środowiska 8.1. Zużycie Toster jest oznaczony powyższym symbolem recyklingu (Dyrektywa 2002/96/WE Parlamentu Europejskiego i Rady) i musi być zutylizowany zgodnie z rozporządzeniami w Twoim kraju. Oznacza to, że gdy produkt stanie się nieprzydatny, należy zastosować się do lokalnych przepisów dot. utylizacji. 9. Załączniki 9.1. Znaki, symbole i piktogramy Toster jest oznaczone poniższym symbolem i piktogramem: Symbol recyklingu zgodny z dyrektywą UE Gorąca powierzchnia - należy stosować rękawice ochronne

10 9.2. Deklaracja zgodności z normami Unii Europejskiej Fabrikant: EF-overensstemmelseserklæring 2006/42/EF bilag II A Navn Adresse Postnr. og by FKI Fast Food Teknik A/S Byghøjvej 5, Verninge 5690 Tommerup Erklærer hermed at maskine type: - Toaster type TL Toaster type TL Toaster type TL Toaster type TL Toaster type TL Toaster type TM 05 Er fremstillet i overensstemmelse med følgende EF direktiver: /42/EF Maskindirektivet under anvendelse af følgende harmoniserede standarder: - EN Elektrisk Materiel på Maskiner Søren Poulsen Direktør Verninge Podpis Stanowisko Miejscowość Data

11 9.3. Schemat elektryczny

12 Pos. Part no. Pcs. Description Kabel zasilający 3 x 1,5 mm² Kostka przyłączeniowa 3-pin Termostat o zakresie C Żółta lampka 5 2 Element grzewczy (zobacz listę części zamiennych)

13 Byghøjvej 5, Verninge DK-5690 Tommerup Danmark Tlf
