Zawory z nastawą ręczną LENO MSV-BD

Transkrypt

1 Zawory z nastawą ręczną LENO MSV-BD Opis LENO MSV-BD to seria zaworów ręcznych przeznaczonych do równoważenia przepływu w instalacjach grzewczych i chłodniczych oraz w systemach przygotowania ciepłej wody użytkowej. LENO MSV-BD jest zaworem z ręczną nastawą wstępną i funkcją odcięcia przepływu charakteryzującym się szeregiem unikalnych właściwości: Zdejmowana głowica umożliwia łatwy montaż. Korpus jest obracany o 360 w celu dogodnego pomiaru oraz odwadniania. Numeryczna skala nastaw wstępnych jest widoczna pod różnymi kątami. Łatwe blokowanie nastawy. Wbudowane złączki pomiarowe przystosowane do iglic 3 mm. Podłączenie spustu z możliwością osobnego spuszczania wody po stronie wlotowej i wylotowej zaworu. Otwieranie/zamykanie także za pomocą klucza imbusowego. Kolorowy wskaźnik otwarcia/zamknięcia. Zaleca się stosowanie zaworu LENO MSV-BD w układach ze stałym przepływem. Zawór można zamontować na przewodzie zasilającym lub powrotnym. Zawory DN 15 i 20 dostępne są z gwintem wewnętrznym lub zewnętrznym. Pozostałe średnice są dostępne z gwintem wewnętrznym. Urządzenia pomiarowe PFM 5001 mają zapisane w pamięci dane o wszystkich zaworach LENO MSV-BD. Zastosowanie Kocioł, węzeł mieszkaniowy lub pompa ciepła w domach jednorodzinnych Centrale klimatyzacyjne Równoważenie. Odcięcie przepływu w celach serwisowych lub naprawczych. Aplikacje ze stałym przepływem. Równoważenie. Odcięcie przepływu w celach serwisowych lub naprawczych. Danfoss VD.B4.C9.49 1

2 Zastosowanie Klimakonwektory Instalacja jednorurowa Weryfikacja przepływu. Odcięcie przepływu w celach serwisowych lub naprawczych. Równoważenie. Odcięcie przepływu w celach serwisowych lub naprawczych. Zamawianie Zawór LENO MSV-BD z gwintem wewnętrznym Typ Materiał Rozmiar Mosiądz DZR 1) Zawór LENO MSV-BD z gwintem zewnętrznym Typ Materiał Rozmiar 1) Mosiądz odporny na korozję 2) Eurocone DIN V 3838 k VS Połączenie Nr kat. (m 3 /h) DN 15 LF 2.5 ½" 003Z4000 DN ½" 003Z4001 DN ¾" 003Z4002 DN " 003Z4003 DN ¼" 003Z4004 DN ½" 003Z4005 DN " 003Z4006 k VS Połączenie Nr kat. (m 3 /h) DN 15 LF 2.5 G ¾ A 2) 003Z4100 Mosiądz DZR 1) DN G ¾ A 2) 003Z4101 DN G 1 A 003Z VD.B4.C9.49 Danfoss

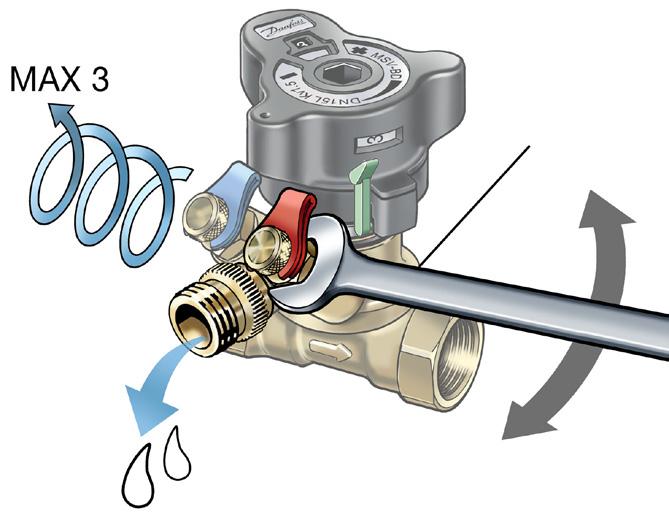

3 Akcesoria Akcesoria Typ Standardowe złączki pomiarowe, 2 szt. Wydłużone złączki pomiarowe 53 mm, 2 szt. Głowica zaworu Połączenie spustu, gwint ½" Połączenie spustu, gwint ¾" Urządzenie pomiarowe PFM 5001 (10 bar) Urządzenie pomiarowe PFM 5001 (20 bar) Etykiety i paski identyfikacyjne, 10 szt. Izolacja zaworu MSV-BD, DN 15 Izolacja zaworu MSV-BD, DN 20 Izolacja zaworu MSV-BD, DN 25 Izolacja zaworu MSV-BD, DN 32 Izolacja zaworu MSV-BD, DN 40 Izolacja zaworu MSV-BD, DN 50 Nr katalogowy 003Z Z Z Z Z L L Z Z Z Z Z Z Z4786 Oferta złączek dla zaworów z gwintem zewnętrznym Rura (mm) Gwint zaworu Połączenie z rurą PEX Połączenie z rurą Alupex 12 x 1.1 G ¾ 013G x 2 G ¾ 013G G x 2 G ¾ 013G x 2 G ¾ 013G G x 1.7 G ¾ 013G x 2.5 G ¾ 013G G x 1.5 G ¾ 013G x 2 G ¾ 013G G x 2.25 G ¾ 013G x 2 G ¾ 013G x 2 G ¾ 013G G x 2.5 G ¾ 013G x 2 G ¾ 013G G x 2.5 G ¾ 013G G4191 Oferta złączek dla zaworów z gwintem zewnętrznym Rury stalowe/miedziane Wymiary Nr katalogowy G ¾ x G4125 G ¾ x G4126 G ¾ x G4128 G 1 x U0134 G 1 x U0135 Danfoss VD.B4.C9.49 3

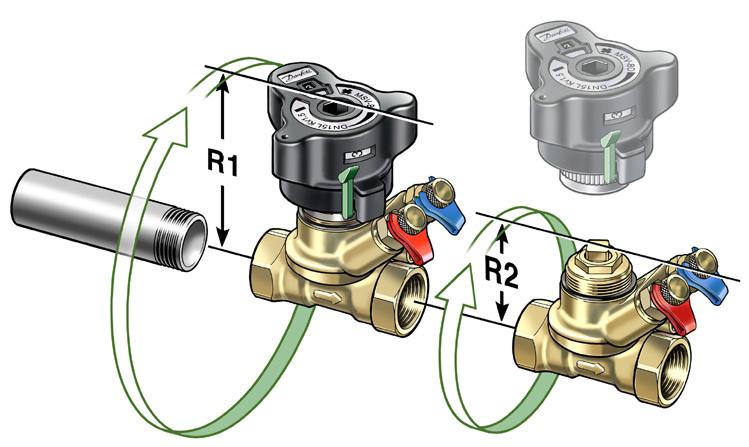

4 Budowa Korpus zaworu 2. Gniazdo kuli 3. Kula 4. Tuleja dławiąca 5. Śruba nośna 6. O-ring 7. Tuleja odcinająca 8. O-ring 9. O-ring 10. O-ring 11. Pierścień podtrzymujący (zabezpieczony przed korozją) 12. Sprężyna 13. Korpus górny 14. Wrzeciono 15. O-ring 16. Blokada obrotów 17. Czoło wrzeciona 18. Pierścień podtrzymujący (zabezpieczony przed korozją) 19. Paski, 2 szt. 20. Nakrętka zabezpieczająca złączki pomiarowej 21. Połączenie węża 22. Korek zatrzymujący Materiały i części pozostające w kontakcie z wodą Korpus zaworu Mosiądz DZR O-ringi EPDM Kula Mosiądz chromowany Uszczelnienie kuli Teflon Dane techniczne Maks. statyczne ciśnienie robocze 20 bar Statyczne ciśnienie próbne 30 bar Maks. spadek ciśnienia na zaworze 2.5 bar (250 kpa) Maks. temperatura przepływu 120 C Temperatura min. -20 C Czynniki chłodnicze Glikol etylenowy/glikol propylenowy i HYCOOL (maks. 30%) Montaż Przed zamontowaniem zaworu należy się upewnić, że instalacja jest wolna od zanieczyszczeń oraz że: 1. Jest możliwość obrócenia zaworu o 360 stopni (przy montażu na rurze gwintowanej). 2. Zawór jest ustawiony zgodnie z kierunkiem przepływu. Zdejmowanie głowicy nastawczej 1. Ustaw głowicę w pozycji Zwolnij blokadę nastawy (zielona dźwignia). 3. Odkręć nakrętkę łączącą. Kalibracja głowicy nastawczej Przed ponownym zainstalowaniem upewnij się, że głowica ustawiona jest w pozycji 0,0. Dla zaworów DN z gwintem zewnętrznym Danfoss oferuje pełen zakres złączek zaciskowych do rur stalowych, miedzianych i PEX. R1/R2 DN (mm) 15 86/ / / / / /90 4 VD.B4.C9.49 Danfoss

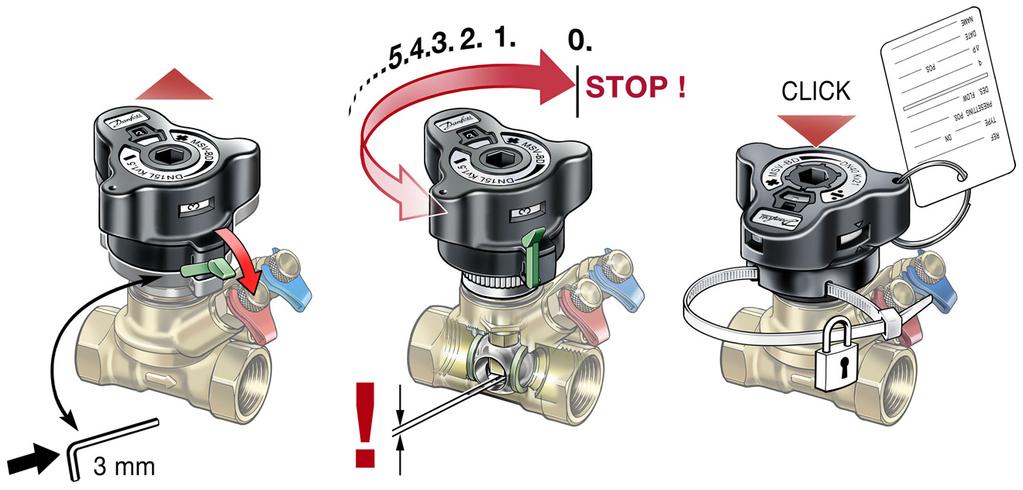

5 Odcięcie przepływu Aby odciąć przepływ, należy wcisnąć głowicę nastawczą. Funkcja odcinania jest realizowana za pomocą zaworu kulowego. Do całkowitego odcięcia przepływu wystarczy obrót o 90 stopni. Bieżącą nastawę można sprawdzić w okienku wskaźnika: Kolor czerwony = zawór zamknięty Kolor biały = zawór otwarty Odwadnianie Uwaga! Połączenie spustu jest sprzedawane jako akcesorium i trzeba je kupić oddzielnie. W celu ułatwienia obsługi kurek spustowy można obracać o 360 stopni. Możliwe jest wybiórcze spuszczanie wody z rur instalacji: Gdy otwarty jest czerwony kurek testowy, woda jest spuszczana z rury wlotowej zaworu. Otwarcie niebieskiego kurka testowego spowoduje, że woda będzie spuszczana z rury po stronie wylotu zaworu. Ustawianie i blokowanie Zawór ma funkcję nastaw wstępnych umożliwiającą ustawienie i skorygowanie przepływu. Wymagany przepływ nastawia się w 5 etapach: 1. W pozycji otwartej zwolnij blokadę przy użyciu zielonej dźwigni lub klucza imbusowego 3 mm. 2. Głowica wyskoczy automatycznie. 3. Teraz można nastawić obliczoną wartość. 4. zostaje zablokowana po wciśnięciu głowicy do momentu kliknięcia. 5. Nastawę można zaplombować opaską zaciskową, jak pokazano na rysunku. Danfoss VD.B4.C9.49 5

6 Pomiar Przepływ przez zawór LENO MSV-BD można zmierzyć za pomocą miernika Danfoss PFM 5001 lub mierników innych marek. Zawór LENO MSV-BD jest wyposażony w dwie złączki pomiarowe dostosowane do iglic Ø3 mm. Podwójna oprawka pozwala na jednoczesne podłączenie obu iglic. Procedura pomiaru przepływu: 1. Wybierz pomiar przepływu. 2. Wybierz markę zaworu. 3. Wybierz typ i rozmiar zaworu. 4. Wprowadź nastawę wstępną 5. Połącz zawór z miernikiem. 6. Skalibruj ciśnienie statyczne. 7. Zmierz przepływ. Dokładność pomiaru 16 Procent błędu zmierzonej wartości kv % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% % maks. nastawy Zawór LENO MSV-BD jest bardzo dokładny dzięki rozdzieleniu funkcji nastawy i odcięcia. Zawór można montować w dowolnym miejscu instalacji (w pobliżu trójników, kolan, pompy, itp.) ponieważ nie wpływa to na dokładność pomiarów. Pionowa linia wskazuje 25% maks. przepływu. Według normy BS7350:1990 wielkości przepływu muszą mieścić się w zakresie: ± 18% w pozycji otwartej w 25% ± 10% w pozycji całkowicie otwartej Kv-signal Wartości k v-signal używane są w przypadku mierników innych firm. Mierniki Danfoss PFM 5001 mają zapisane w pamięci wszystkie dane i jest w nich wykorzystywany następujący wzór: P val = P sig ( k v-sig k v-val 2 ) Wartości Δp na złączkach pomiarowych (k v-sig ) i Δp na zaworze (k v-val ) nie są takie same z powodu wpływu turbulencji na wynik pomiaru ciśnienia. 6 VD.B4.C9.49 Danfoss

7 Wartości Kv-signal DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN Danfoss VD.B4.C9.49 7

8 Dobór zaworu i nastawy wstępnej LENO MSV-BD p r p i M p m p a pi Spadek ciśnienia na zaworze LENO MSV-BD pm Spadek ciśnienia na zaworze pr pa Wymagane ciśnienie dla pionu Ciśnienie dostępne w pionie Przykład Dane: Maks. przepływ Q = 2.0 m 3 /h p r = 15 kpa p a = 45 kpa p m = 10 kpa p i = p a - p v - p m p i = 45 kpa - 15 kpa - 10KPa = 20 kpa Poprawną średnicę zaworu i wartość nastawy wstępnej należy odczytać z wykresu na stronie 9. Q = 2.0 m 3 /h, p i = 20 kpa Nastawę można również obliczyć na podstawie wzoru: k v = Q[m3 /h] 2.0 = = 4.5 m 3 /h p i [bar] VD.B4.C9.49 Danfoss

9 Wymiarowanie Współczynniki poprawkowe Medium: glikol etylenowy/glikol propylenowy procent (maks. 30%). Temp. C Pzepływ, m 3 /h ) 1) 1) 1) ) ) 1) ) 2) 2) 2) 2) 2) ) Poniżej temperatury krzepnięcia 2) Powyżej temperatury wrzenia Przykład Wymagany przepływ. 30 m 3 /h Przepływ po korekcie 30 x 0.95 = 28 m 3 /h Danfoss VD.B4.C9.49 9

10 Wykresy przepływu, DN 15 LF LENO MSV-BD DN 15 LF Przepływ [m 3 /h] Charakterystyka przepływu Wartość kv Wartość k v VD.B4.C9.49 Danfoss

11 Wykresy przepływu, DN 15 LENO MSV-BD DN 15 Przepływ [m 3 /h] Charakterystyka przepływu Wartość kv Wartość k v Danfoss VD.B4.C

12 Wykresy przepływu, DN 20 LENO MSV-BD DN 20 Przepływ [m 3 /h] Charakterystyka przepływu Wartość kv Wartość k v VD.B4.C9.49 Danfoss

13 Wykresy przepływu, DN 25 LENO MSV-BD DN 25 Przepływ [m 3 /h] Charakterystyka przepływu Wartość kv Wartość k v Danfoss VD.B4.C

14 Wykresy przepływu, DN 32 LENO MSV-BD DN 32 Przepływ [m 3 /h] Charakterystyka przepływu Wartość kv Wartość k v VD.B4.C9.49 Danfoss

15 Wykresy przepływu, DN 40 LENO MSV-BD DN 40 Przepływ [m 3 /h] Charakterystyka przepływu Wartość kv Wartość k v Danfoss VD.B4.C

16 Wykresy przepływu, DN 50 LENO MSV-BD DN 50 Przepływ [m 3 /h] Charakterystyka przepływu Wartość kv Wartość k v VD.B4.C9.49 Danfoss

17 Wymiary H a L a S a a MSV-BD Rozmiar a L H S Gwint ISO (mm) (mm) (mm) 003Z4000 DN 15 LF G ½ Z4001 DN 15 G ½ Z4002 DN 20 G ¾ Z4003 DN 25 G Z4004 DN 32 G 1¼ Z4005 DN 40 G 1½ Z4006 DN 50 G Z4100 DN 15 LF G ¾ A Z4101 DN 15 G ¾ Z4102 DN 20 G 1 A Danfoss VD.B4.C

18 18 VD.B4.C9.49 Danfoss
