ZESTAW DO OKIEN ROZWIERANYCH

Transkrypt

1 07K1H 07K2H 07K1HPA 07K2HPA 07K1HD6 ZESTAW DO OKIEN ROZWIERANYCH ZESTAW OTWIERANIA DO JEDNEGO SKRZYDŁA Ø8 ZESTAW OTWIERANIA DO DWÓCH SKRZYDEŁ Ø8 ZESTAW OTWIERANIA DO JEDNEGO SKRZYDŁA Z ZAMKNIĘCIAMI PLAS- TIKOWYMI ZESTAW OTWIERANIA DO DWÓCH SKRZYDEŁ Z ZAMKNIĘCIAMI PLAS- TIKOWYMI ZESTAW OTWIERANIA 1 SKRZYDŁO Ø6 ZESTAW DO OKIEN ROZWIERANYCH Zestaw do okien rozwieranych. SZCZEGÓŁY DLA BOLCÓW O ŚREDNICY 6 I 8 mm Ø8 Ø6 07K2HD6 ZESTAW OTWIERANIA 2 SKRZYDŁA Ø6 Innowacyjny projekt okucia, który dzięki specjalnym rowkom, posiada stopniową regulacje, zwiększając tym samym dokładność montażu. Rygiel, końcówka, listwa łącząca i mocowanie przekładni zawierają 20% włókna szklanego dla większej twardości i wytrzymałości. Trzpienie montażowe o średnicach 6 i 8 mm. Rygiel, końcówka, listwa łącząca i mocowanie z poliamidy z 20% włókna szklanego. Zaczep i ogranicznik ze znal. Śruby ze stali nierdzewnej. Dostępne z ryglami plastikowymi. ZESTAW DO JEDNEGO SKRZYDŁA ZESTAW DO DWÓCH SKRZYDEŁ OKUCIA DO OKIEN ROZWIERANYCH 37

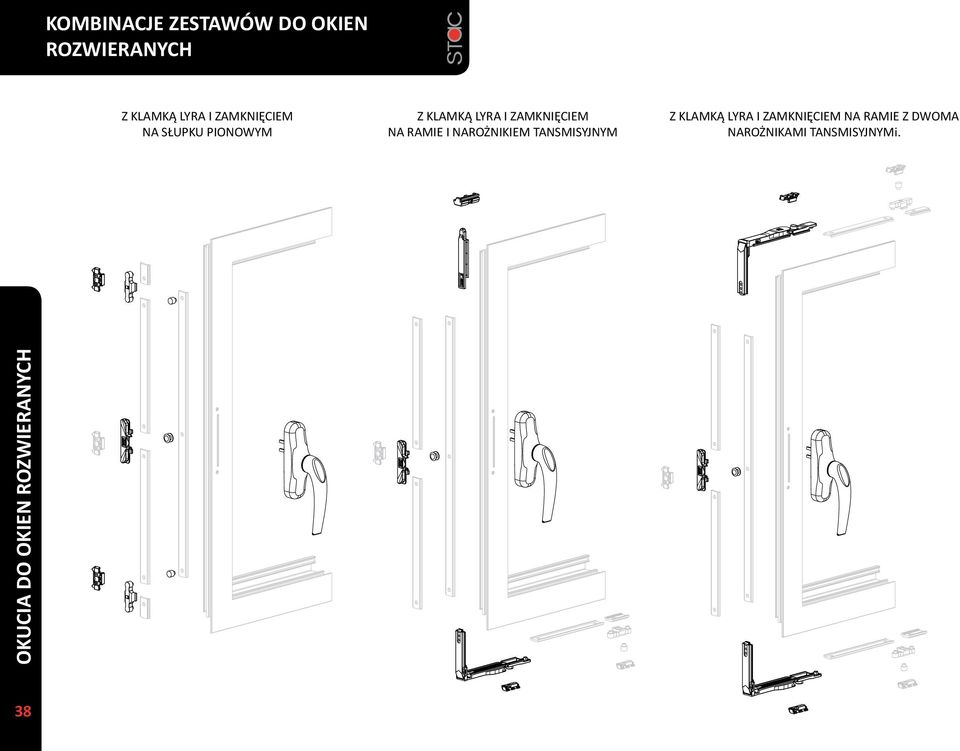

2 KOMBINACJE ZESTAWÓW DO OKIEN ROZWIERANYCH Z KLAMKĄ LYRA I ZAMKNIĘCIEM NA SŁUPKU PIONOWYM Z KLAMKĄ LYRA I ZAMKNIĘCIEM NA RAMIE I NAROŻNIKIEM TANSMISYJNYM Z KLAMKĄ LYRA I ZAMKNIĘCIEM NA RAMIE Z DWOMA NAROŻNIKAMI TANSMISYJNYMi. OKUCIA DO OKIEN ROZWIERANYCH 38

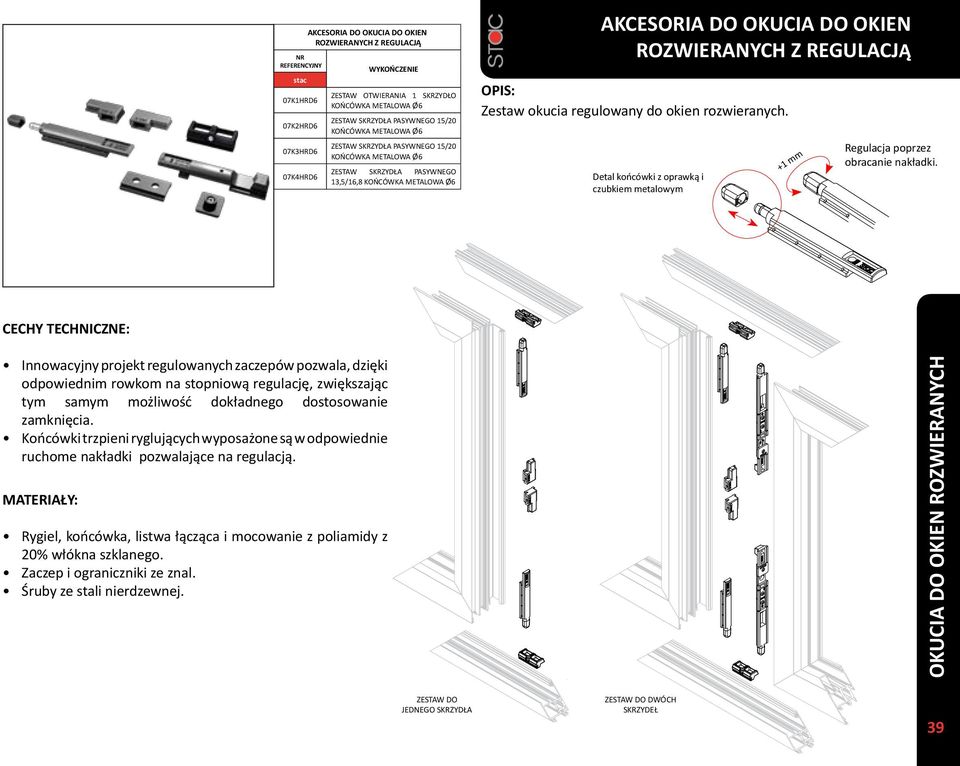

3 07K1HRD6 07K2HRD6 07K3HRD6 07K4HRD6 AKCESORIA DO OKUCIA DO OKIEN ROZWIERANYCH Z REGULACJĄ ZESTAW OTWIERANIA 1 SKRZYDŁO KOŃCÓWKA METALOWA Ø6 ZESTAW SKRZYDŁA PASYWNEGO 15/20 KOŃCÓWKA METALOWA Ø6 ZESTAW SKRZYDŁA PASYWNEGO 15/20 KOŃCÓWKA METALOWA Ø6 ZESTAW SKRZYDŁA PASYWNEGO 13,5/16,8 KOŃCÓWKA METALOWA Ø6 AKCESORIA DO OKUCIA DO OKIEN ROZWIERANYCH Z REGULACJĄ Zestaw okucia regulowany do okien rozwieranych. Detal końcówki z oprawką i czubkiem metalowym +1 mm Regulacja poprzez obracanie nakładki. Innowacyjny projekt regulowanych zaczepów pozwala, dzięki odpowiednim rowkom na stopniową regulację, zwiększając tym samym możliwość dokładnego dostosowanie zamknięcia. Końcówki trzpieni ryglujących wyposażone są w odpowiednie ruchome nakładki pozwalające na regulacją. Rygiel, końcówka, listwa łącząca i mocowanie z poliamidy z 20% włókna szklanego. Zaczep i ograniczniki ze znal. Śruby ze stali nierdzewnej. OKUCIA DO OKIEN ROZWIERANYCH ZESTAW DO JEDNEGO SKRZYDŁA ZESTAW DO DWÓCH SKRZYDEŁ 39

4 ELEMENTY OKUCIA DO OKNA ROZWIE- RANEGO NA ZEWNĄTRZ Elementy okucia pozwalające na montaż okna rozwieranego na zewnatrz. ELEMENTY OKUCIA DO OKNA ROZWIERANEGO NA ZEWNĄTRZ 074K01C 074K01L ZESTAW PRZEKŁADNI DŁUGIEJ OTWIERANIE ZEWNĘTRZNE ZESTAW PRZEKŁADNI KRÓTKIEJ OTWIERANIE ZEWNĘTRZNE OKUCIA DO OKIEN ROZWIERANYCH ZESTAW PRZEKŁADNI ZE ŚRUBĄ KRÓTKĄ ZESTAW PRZEKŁADNI ZE ŚRUBĄ DŁUGĄ Specjalny system zamykania do okien rozwieranych na zewnątrz, składający się z klamki Hydra, okrągłego trzpienia i elementu transmisyjnego. Dostępne dwa rozmiary łopatki i trzpienia, co pozwala na adaptację do wielu serii, oferując wygodne rozwiązanie i szybki montaż. Element transmisyjny posiada dużą powierzchnię rowkowaną ze względu na średnicę śruby oraz wysokość gwintu, oferując większą wytrzymałość w czasie użytkowania. Element przekładni i punkt zamknięcia zamka wykonany ze znal. Śruba ze stali nierdzewnej. 40

5 RODZAJE AKCESORIÓW DO OKUĆ ROZWIERANYCH ZEWNĘTRZNIE ZAMKNIĘCIE NA SŁUPKU PIONOWYM ZAMKNIĘCIE NA RAMIE Z JEDNYM NAROŻNIKIEM. ZAMKNIĘCIE NA RAMIE Z DWOMA NAROŻNIKAMI OKUCIA DO OKIEN ROZWIERANYCH 41

6 OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH KOMPLET PODSTAWOWY OKUCIA DO OKIEN ROZWIERANO- UCHYLNYCH Z ZAMKNIĘCIEM NA SŁUPKU PIONOWYM Zestaw rozwierano-uchylny z zamknięciem na słupku pionowym. ZESTAW PODSTAWOWY ROZWIERANO-UCHYLNY Z ZAMKNIĘCIEM NA SŁUPKU PIONOWYM LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE PVD INOX MATOWE PVD ZŁOTO POŁYSK KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 ZESTAW UCHYLNY Z ZAMKNIĘCIE NA SŁUPKU PIONOWYM I KLAMKA Z TRZPIENIEM KWADRA- TOWYM LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE PVD INOX MATOWE PVD ZŁOTO POŁYSK KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 ZESTAW UCHYLNY Z ZAMKNIĘCIE NA SŁUPKU PIONOWYM BEZ KLAMKI LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE PVD INOX MATOWE PVD ZŁOTO POŁYSK KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 Zestaw zawiera zawiasy regulowane w poziomie i pionie oraz regulowany punkt zamknięcia. Dostępne z rozwórką dużą, małą, mini i super mini. Możliwość dołączenie wielu punktów zamknięcia. Wszystkie elementy przesuwne wyposażone w klips eliminujący luzy. Wewnętrzne mechanizmy zamka ze stali nierdzewnej. Śruby i elementy metalowe ze stali nierdzewnej Elementy wykonane ze znal, pokryte powłoką gwarantująca odporność na korozję. 42

7 CECHY TECHNICZNE KOMPLET PODSTAWOWY OKUCIA DO OKIEN ROZWIE- RANO-UCHYLNYCH Z ZAMKNIĘCIEM NA RAMIE SC PVD INOX MATOWE Zestaw pozwala na stosowanie SC PVD ZŁOTO POŁYSK zamknięcia na ramie dolnej i górnej SC KOLOR SPECJALNY 1 eliminując zamek boczny uchylny SC KOLOR SPECJALNY 2 Zestaw zawiera zawiasy regulowane SC KOLOR SPECJALNY 3 w poziomie i pionie oraz regulowany punkt zamknięcia. Dostępne z rozwórką dużą, małą, mini i super mini. Urządzenie blokowania antywłamaniowego. Możliwość dołączenie wielu punktów zamknięcia. Elementy przesuwne wyposażone w klips eliminujący luzy. Wewnętrzne mechanizmy klamki ze stali nierdzewnej. Śruby i elementy metalowe ze stali nierdzewnej. Elementy wykonane ze znal, pokryte powłoką gwarantującą odporność na korozję, Zestawy zamknięcia na ramie i w przypadku systemu (uchylenie przed otwarciem) w oknach dwuskrzydłowych wymaga zastosowania rygli z długą łopatką, referencje: podstawowe i wydłużane LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE PVD INOX MATOWE PVD ZŁOTO POŁYSK KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 KOMPLET PODSTAWOWY OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH Z ZAMKNIĘCIEM NA RAMIE BEZ KLAMKI SC LAKIEROWANIE BIAŁE SC LAKIEROWANIE CZARNE SC CHROMOWANIE INOX SC CHROMOWANIE ZŁOTO POŁYSK SC CHROMOWANIE ZŁOTO MATOWE KOMPLET PODSTAWOWY OKUCIA DO OKIEN ROZWIE- RANO-UCHYLNYCH Z ZAMKNIĘCIEM NA RAMIE Zestaw rozwierano-uchylny z zamknięciem na ramie. OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH 43

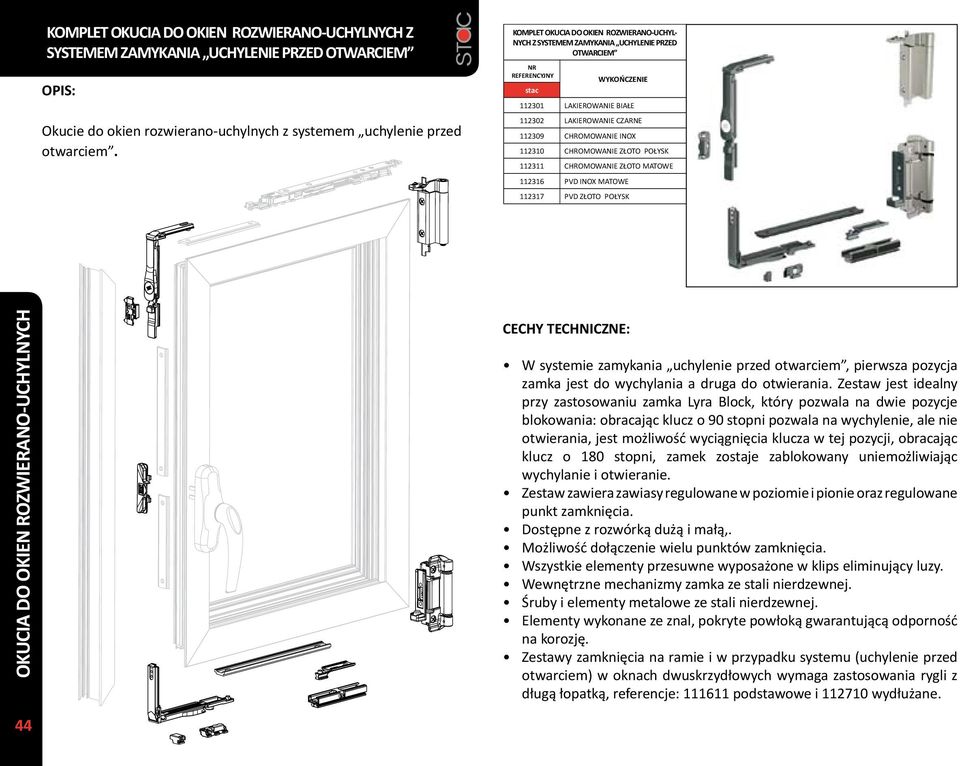

8 KOMPLET OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH Z SYSTEMEM ZAMYKANIA UCHYLENIE PRZED OTWARCIEM Okucie do okien rozwierano-uchylnych z systemem uchylenie przed otwarciem. KOMPLET OKUCIA DO OKIEN ROZWIERANO-UCHYL- NYCH Z SYSTEMEM ZAMYKANIA UCHYLENIE PRZED OTWARCIEM LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE PVD INOX MATOWE PVD ZŁOTO POŁYSK OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH W systemie zamykania uchylenie przed otwarciem, pierwsza pozycja zamka jest do wychylania a druga do otwierania. Zestaw jest idealny przy zastosowaniu zamka Lyra Block, który pozwala na dwie pozycje blokowania: obracając klucz o 90 stopni pozwala na wychylenie, ale nie otwierania, jest możliwość wyciągnięcia klucza w tej pozycji, obracając klucz o 180 stopni, zamek zostaje zablokowany uniemożliwiając wychylanie i otwieranie. Zestaw zawiera zawiasy regulowane w poziomie i pionie oraz regulowane punkt zamknięcia. Dostępne z rozwórką dużą i małą,. Możliwość dołączenie wielu punktów zamknięcia. Wszystkie elementy przesuwne wyposażone w klips eliminujący luzy. Wewnętrzne mechanizmy zamka ze stali nierdzewnej. Śruby i elementy metalowe ze stali nierdzewnej. Elementy wykonane ze znal, pokryte powłoką gwarantującą odporność na korozję. Zestawy zamknięcia na ramie i w przypadku systemu (uchylenie przed otwarciem) w oknach dwuskrzydłowych wymaga zastosowania rygli z długą łopatką, referencje: podstawowe i wydłużane. 44

9 ROZWÓRKA DUŻA ROZWÓRKA MAŁA ROZWÓRKA MINI ROZWÓRKA SUPER MINI ROZWÓRKA DUŻA UCHYLANIE PRZED ROZWIERANIEM ROZWÓRKA MAŁA UCHYLANIE PRZED ROZWIERANIEM ROZWÓRKI ROZWIERANO-UCHYLNE NAZWA ROZWÓRKA DUŻA ROZWÓRKA MAŁA ROZWÓRKA MINI ROZWÓRKA SUPER MINI ROZWÓRKA DUŻA UCHYLANIE PRZED ROZWIERANIEM ROZWÓRKA MAŁA UCHYLANIE PRZED ROZWIERANIEM ROZWÓRKI ROZWIERANO-UCHYLNE Korpus rozwórek i elementów przesuwnych wykonane ze znal. Listwy, śruby, nity i sprężyny ze stali nierdzewnej. Uchylenie Długość Dla systemu tradycyjnego stosowane są cztery rodzaje, rozwórka: duża, rozwórka mała, rozwórka mini i rozwórka super mini. (Zobacz tabele rozmiarów). Dla systemu uchylenie przed otwarciem stosuje się dwa rodzaje rozwórki: rozwórka duża system UpR i rozwórka mała UpR. (Zobacz tabele rozmiarów). Wszystkie elementy przesuwne wyposażone w klips eliminujący luzy. Regulacja odwieszania: ± 3 Zarówno rozwórka duża jak i mała posiadają dodatkowy trzpień, który może spełniać rolę dodatkowego punktu zamknięcia. Regulacja zacisku: ± 1, regulacja zacisku ± 3. Elementy wykonane ze znal, pokryte powłoką gwarantującą odporność na korozję, Wszystkie rozwórki posiadają nit ekscentryczny do regulowania zacisku zamknięcia. NAZWA Wysokość Regulacja odwieszania: ± 3 Regulacja zacisku: ± 1 ± 3 ROZMIARY SKRZYDŁA WEDŁUG ROZWÓRKI DŁUGOŚĆ MIN. DŁUGOŚĆ MAX. WYSOKOŚĆ MIN. WYSOKOŚĆ MAX. UCHYLENIE ROZWÓRKA SUPER MINI ROZWÓRKA MINI ROZWÓRKA MAŁA ROZWÓRKA DUŻA OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH ROZWÓRKA DUŻA + DODATKOWA ROZWÓRKA DUŻA + DODATKOWA (system uchylenie przed otwarciem )

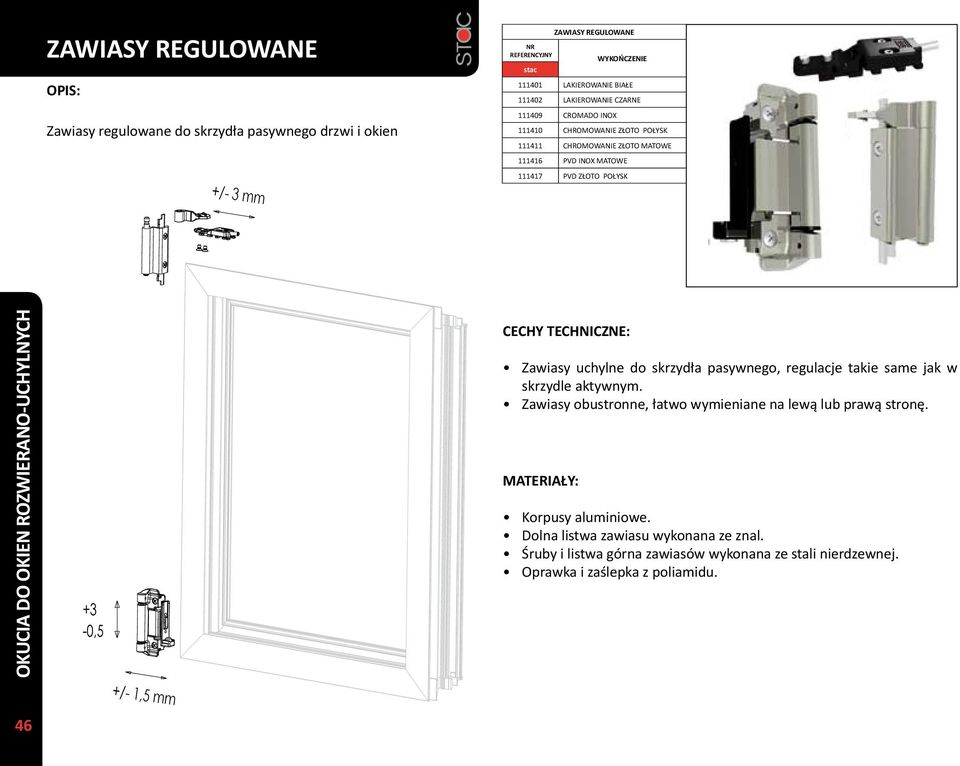

10 ZAWIASY REGULOWANE Zawiasy regulowane do skrzydła pasywnego drzwi i okien +/- 3 mm ZAWIASY REGULOWANE LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CROMADO INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE PVD INOX MATOWE PVD ZŁOTO POŁYSK OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH +3-0,5 Zawiasy uchylne do skrzydła pasywnego, regulacje takie same jak w skrzydle aktywnym. Zawiasy obustronne, łatwo wymieniane na lewą lub prawą stronę. Korpusy aluminiowe. Dolna listwa zawiasu wykonana ze znal. Śruby i listwa górna zawiasów wykonana ze stali nierdzewnej. Oprawka i zaślepka z poliamidu. +/- 1,5 mm 46

11 DODATKOWY NAROŻNIK NAZWA ZESTAW DODATKOWY NAROŻNIK DODATKOWY NAROŻNIK Narożnik do dodatkowych punktów zamknięcia. Dodatkowy narożnik transmisyjny do okien rozwieranych i rozwieranouchylnych. Dopasowuje się do końcówki skrzydła aktywnego lub do rozwórki dużej lub małej w celu uzyskania dodatkowych punktów zamknięcia (nie stosuje się do rozwórki mini i super mini). Zaleca się stosowanie przy rozmiarach skrzydła przekraczających 900 mm w pionie i 600 mm w poziomie. Dostarczane narożniki z zestawem zaczepów. Elementy wykonane ze znal, pokryte powłoką gwarantującą odporność na korozję. Główne elementy wykonane ze znal. Listwy i śruby ze stali nierdzewnej. OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH 47

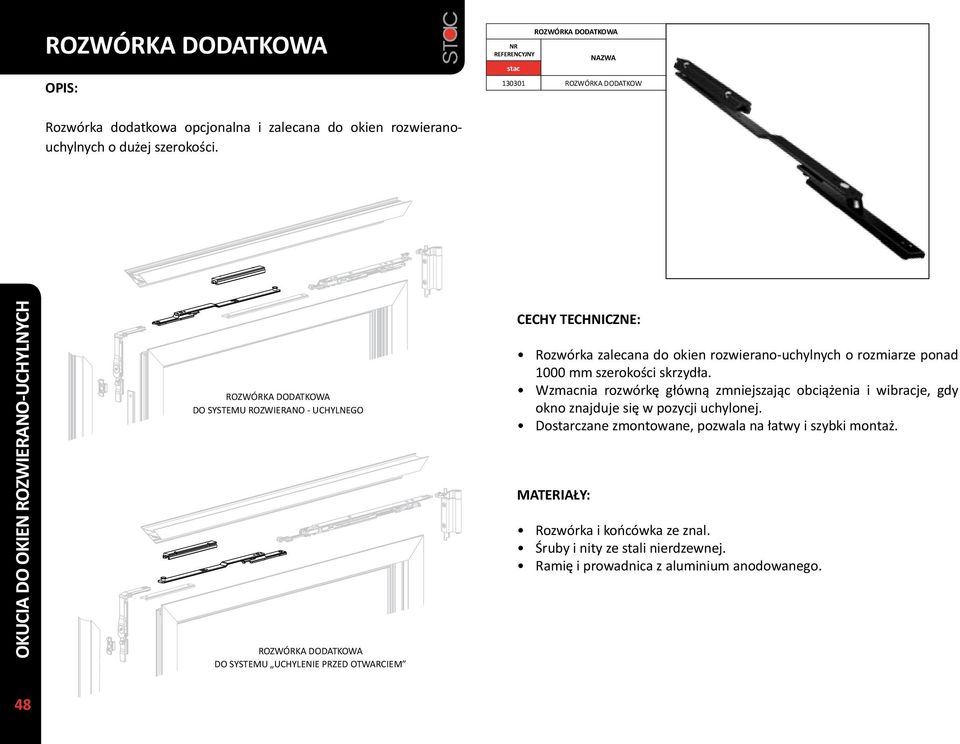

12 ROZWÓRKA DODATKOWA ROZWÓRKA DODATKOWA NAZWA ROZWÓRKA DODATKOW Rozwórka dodatkowa opcjonalna i zalecana do okien rozwieranouchylnych o dużej szerokości. OKUCIA DO OKIEN ROZWIERANO-UCHYLNYCH ROZWÓRKA DODATKOWA DO SYSTEMU ROZWIERANO - UCHYLNEGO ROZWÓRKA DODATKOWA DO SYSTEMU UCHYLENIE PRZED OTWARCIEM Rozwórka zalecana do okien rozwierano-uchylnych o rozmiarze ponad 1000 mm szerokości skrzydła. Wzmacnia rozwórkę główną zmniejszając obciążenia i wibracje, gdy okno znajduje się w pozycji uchylonej. Dostarczane zmontowane, pozwala na łatwy i szybki montaż. Rozwórka i końcówka ze znal. Śruby i nity ze stali nierdzewnej. Ramię i prowadnica z aluminium anodowanego. 48

13 RYGLE DŹWIGNIOWE NAZWA RYGLE DŹWIGNIOWE ZAMKNIĘCIE NA SŁUPKU PIONOWYM RYGLE DŹWIGNIOWE ZAMKNIĘCIE NA RAMIE RYGLE DŹWIGNIOWE ROZWIERANE KRÓTKIE RYGLE DŹWIGNIOWE ROZWIERANE DŁUGIE RYGLE DŹWIGNIOWE Zestaw zamykający do skrzydła pasywnego, z ryglami dźwigniowymi. Do okien rozwieranych i rozwierano uchylnych. Rygle całkowicie zamontowane, szybko przytwierdzane na profilu. Posiadają regulowane zaczepy współpracujące z bolcami skrzydła aktywnego. Elementy wykonane ze znal, pokryte powłoką gwarantującą odporność na korozję. Zamki regulowane. Posiadają rowki zapobiegające zmianom położenia, dzięki którym uzyskuje się stopniową i pewną regulację. Główne elementy zamków i końcówek wykonane ze znal. Łącze ramy i skrzydła z poliamidu. Śruby i sprężyny ze stali nierdzewnej. ZESTAW RYGLUJĄCY DŹWIGNIOWY DŁUGI ZESTAW RYGLUJąCY DŹWIGNIOWY KRÓTKI ELEMENTY ZAMYKAJĄCE SKRZYDŁA PASYWNEGO SZCZEGÓŁ REGULACJI ZA POMOCĄ NAKRĘTKI EKSCENTRYCZNEJ 49

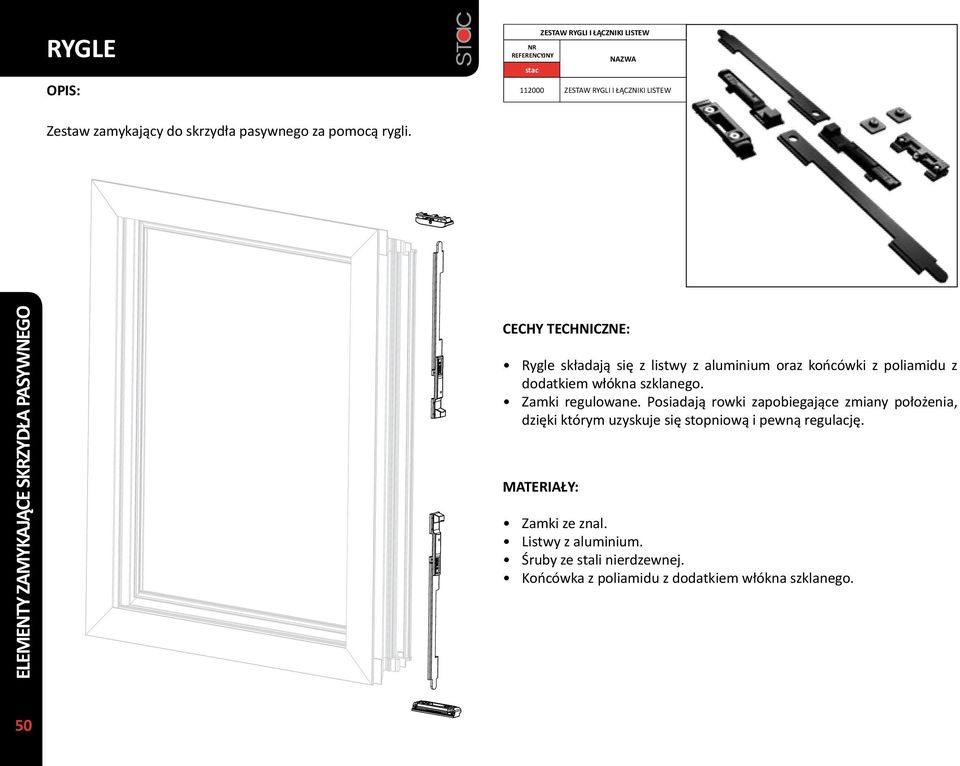

14 RYGLE ZESTAW RYGLI I ŁĄCZNIKI LISTEW NAZWA ZESTAW RYGLI I ŁĄCZNIKI LISTEW Zestaw zamykający do skrzydła pasywnego za pomocą rygli. ELEMENTY ZAMYKAJĄCE SKRZYDŁA PASYWNEGO Rygle składają się z listwy z aluminium oraz końcówki z poliamidu z dodatkiem włókna szklanego. Zamki regulowane. Posiadają rowki zapobiegające zmiany położenia, dzięki którym uzyskuje się stopniową i pewną regulację. Zamki ze znal. Listwy z aluminium. Śruby ze stali nierdzewnej. Końcówka z poliamidu z dodatkiem włókna szklanego. 50

15 RYGLE DŹWIGNIOWE PRZEDŁUŻANE NAZWA ZESTAW RYGLI DŹWIGNIOWYCH PRZEDŁUŻANYCH Z ZAMKNIĘCIE NA SłUPKU PIONOWYM ZESTAW RYGLI DŹWIGNIOWYCH PRZEDŁUŻANYCH Z ZAMKNIĘCIE NA RAMIE RYGLE DŹWIGNIOWE PRZEDŁUŻANE Zestaw zamykający do skrzydła pasywnego za pomocą rygli przedłużanych. Wysokość i docisk całkowicie regulowane. Rygle przedłużane, idealne do drzwi balkonowych. Zamek ze znal. Korpus ze znal (i poliamidu). Śruby i sprężyna ze stali nierdzewnej. ELEMENTY ZAMYKAJĄCE SKRZYDŁA PASYWNEGO 51

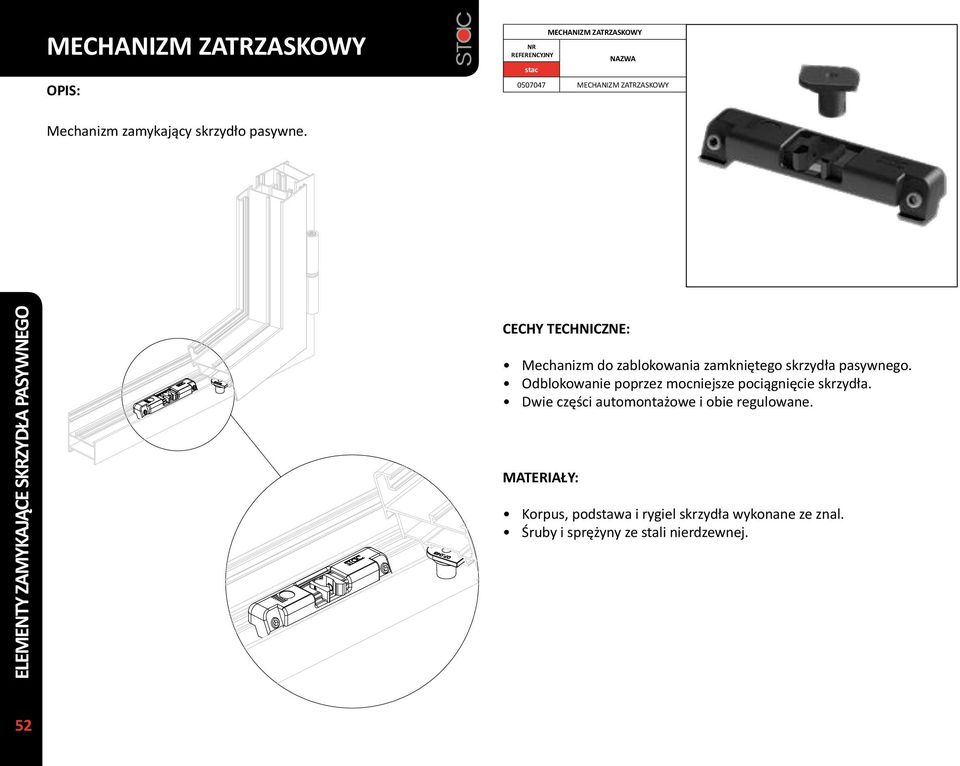

16 MECHANIZM ZATRZASKOWY MECHANIZM ZATRZASKOWY NAZWA MECHANIZM ZATRZASKOWY Mechanizm zamykający skrzydło pasywne. ELEMENTY ZAMYKAJĄCE SKRZYDŁA PASYWNEGO Mechanizm do zablokowania zamkniętego skrzydła pasywnego. Odblokowanie poprzez mocniejsze pociągnięcie skrzydła. Dwie części automontażowe i obie regulowane. Korpus, podstawa i rygiel skrzydła wykonane ze znal. Śruby i sprężyny ze stali nierdzewnej. 52

17 AKCESORIA DODATKOWE DLA OKUĆ DO OKIEN ROZWIERANYCH I ROZWIERANO-UCHYLNYCH Dodatki opcjonalne dla okuć do okien rozwieranych i rozwieranouchylnych. ROZWÓRKA REF Rozwórka do ograniczania otwierania okien rozwieranych i rozwieranouchylnych. (Patrz: AKCESORIA DO OKIEN ODCHYLNYCH I WYCHYLNYCH). REF.: REF REF.: REF.: ZAWIASY UKRYTE Zawiasy ukryte stanowią dodatkowy punkt zamknięcia w skrzydle pasywnym (w systemie rozwierano-uchylnym) oraz obu skrzydeł (w systemie rozwieranym) i są umieszczane między dwoma zawiasami. Zaleca się ich stosowanie od wysokości skrzydła 1000 mm. BOLEC TRANSMISYJNY I BOLCE PUNTÓW ZAMKNIĘCIA Bolec transmisyjny umożliwia zastąpienie oprawy transmisyjnej, aby łopatka klamki działała bezpośrednio na nim i bez potrzeby docinania listew. Bolce punktów zamknięcia umożliwiają uzyskania w dowolnym miejscu punktu zamknięcia, przez który będzie przechodziła listwa bez potrzeby jej docinania. Zarówno bolec transmisyjny jak i bolce punktu zamknięcia mogą być zamocowane za pomocą maszyn STAC. AKCESORIA DODATKOWE DLA OKUĆ DO OKIEN ROZWIERANYCH I ROZWIERANO-UCHYLNYCH. 53

18 MIKROWENTYLACJA MIKROWENTYLACJA ZNAL CZARNE Mechanizm pozwalający na umiejscowienie wentylacji. Stosowany w oknach rozwieranych i rozwierano-uchylnych. ROZWIERANE Sposoby montażu: ze mechanizmem transmisyjnym, bez mechanizmu transmisyjnego. AKCESORIA DODATKOWE DLA OKUĆ DO OKIEN ROZWIERANYCH I ROZWIERANO-UCHYLNYCH UCHYLNE Składa się z prowadnicy i zamka. Specjalny projekt zamka powoduje, że po jego przekręceniu, skrzydło otwiera się lub uchyla się (w zależności od miejsca)montażu na około 10 mm. Korpus, podstawa, haki i rozwórka skrzydła wykonane ze znal. Śruby i sprężyny ze stali nierdzewnej. 54

19 MECHANIZM KLAMKI ZNAL CZARNE MECHANIZM KLAMKI Mechanizm klamki stosowany do okuć rozwieranych lub rozwieranouchylnych. OBRÓBKA MECHANICZNA PROFILU 8,60 13,15 Ø 10,50 Ø , ,60 Górna końcówka opcjonalna dla okuć do okien rozwieranych, ogranicza obrót klamki do 90º. Możliwość dostosowania do każdego rodzaju skrzydła za pomocą regulowanych końcówek. Wszystkie elementy wykonane ze znal. Końcówki z poliamidu ,50 21,50 Ø , ,60 19, ,50 21,50 65,40 139,3 2,30 AKCESORIA DODATKOWE DLA OKUĆ DO OKIEN ROZWIERANYCH I ROZWIERANO-UCHYLNYCH 55

20 SYSTEMY Z MECHANIZMEM KLAMKI OKNO ROZWIERANE Z ZAMKNIĘCIEM NA SŁUPKU PIONOWYM OKNO ROZWIERANE Z ZAMKNIĘCIEM NA RAMIE 1 AKCESORIA DODATKOWE DLA OKUĆ DO OKIEN ROZWIERANYCH I ROZWIERANO-UCHYLNYCH 56

21 SYSTEMY Z MECHANIZMEM KLAMKI OKNO ROZWIERANE Z ZAMKNIĘCIEM NA RAMIE 2 OKNO ROZWIERANO-UCHYLNE AKCESORIA DODATKOWE DLA OKUĆ DO OKIEN ROZWIERANYCH I ROZWIERANO-UCHYLNYCH 57

22 AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 58 ZAMEK ORION Zamknięcie dociskowe do elementów otwieranych do wewnątrz i na zewnątrz. OTWIERANIA NA ZEWNĄTRZ OTWIERANIE DO WEWNĄTRZ ZAMEK ORION KLAMKA OTWIERANIA NA PRAWO LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE COR ESPECIAL COR ESPECIAL COR ESPECIAL 3 KLAMKA OTWIERANIA NA LEWO LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 ZACZEPY OTWIERANIE WEWNĘTRZNE LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 ZACZEPY OTWIERANIE ZEWNĘTRZNE LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 Podstawa pozwala na umiejscowienie śruby w trzech miejscach. Uchwyt i zamki wyposażone w szyldy zakrywające śruby, polepszając estetykę. Wszystkie elementy wyposażone w 3 kliny mm, dzięki którym zwiekszając wysokość od 1 do 6 mm, osiągamy lepszy docisk zamykający. Wyposażone w dwa zamknięcia, jedno do otwierania zewnętrznego a drugie wewnętrznego. Rączka aluminiowa. Szyldy, mechanizmy wewnętrzny i zamki wykonane ze znal. Kliny i rolka wykonana z poliamidu. Śruby ze stali nierdzewnej.

23 ROZWÓRKA OGRANICZAJĄCA NAZWA ZESTAW ROZWÓRKI OGRACZNIAJĄCEJ KRÓTKIEJ ZESTAW ROZWÓRKI OGRACZNIAJĄCEJ DŁUGIEJ ROZWÓRKA OGRANICZAJĄCA Rozwórka ograniczająca otwieranie okien wychylnych, rozwieranych i rozwierano-uchylnych. OKNA WYCHYLNE Umiejscowienie ogranicznika rozwórki umożliwia zwiększania lub zmniejszanie otwierania skrzydła. Luzując nakrętkę następuje anulowanie funkcji rozwórki. Dostarczana zmontowana do szybkiego i łatwego montażu. Elementy wykonane ze znal, pokryte powłoką gwarantującą odporność na korozję. Końcówka rozwórki i mocowanie do ramy wykonane ze znal. Listwa, nit i śruby ze stali nierdzewnej. OKNA ROZWIERANE I ROZWIERANO-UCHYLNE AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 59

24 AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 60 KLAMKA DO OKIEN SYTEMU ELEWACYJNEGO Klamka dociskowa z uchwytem, do okien sytemu elewacyjnego. 13,50 OBRÓBKA GÓRNEJ CZĘŚCI SKRZYDŁA (miejsce montażu) ø 5,00 5,50 ø 9, ,00 35,00 48,00 OBRÓBKA DOLNEJ CZĘŚCI SKRZYDŁA (kanał montażowy) 11,00 3,50 35,00 0,50 WYMIARY ZAMKNIĘCIA 10,50 2,50 39,5 KLAMKA ELEWACYJNA LEWA/ PRAWA LEWA BIAŁE LEWA CZARNE LEWA SPECJALNY LEWA SPECJALNY LEWA SPECJALNY PRAWA BIAŁE PRAWA CZARNE PRAWA SPECJALNY PRAWA SPECJALNY PRAWA SPECJALNY LEWA BIAŁE LEWA CZARNE LEWA SPECJALNY LEWA SPECJALNY LEWA SPECJALNY PRAWA BIAŁE PRAWA CZARNE PRAWA SPECJALNY PRAWA SPECJALNY PRAWA SPECJALNY 2. REFEREN- CYJNY ELEMENTY NAZWA REFEREN- CYJNY WYSO- KOŚĆ TRZPIE- NIA 28,5 32 WYMIAR ZAMKNIĘCIE DŁUGIE 10, ZAMKNIĘCIE KRÓTKIE 13, PIVOTE DŁUGIE 28, PIVOTE KRÓTKIE 32 Wyposażony w dwa różne zamknięcia i dwa trzpienie dostosowujące do różnych systemów wychylnych. Dostarczany do otwierania na prawą lub lewą stronę. Klamka i zamknięcie z aluminium. Śruby i pozostałe elementy ze stali nierdzewnej. 164,5 21 Wymiar trzpienia

25 ZAMKNIĘCIE ZATRZASKOWE LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE ZAMKNIĘCIE ZATRZASKOWE Regulowane zamknięcie do okien uchylnych do montażu w profilach z kanałem europejskim Posiada wkręty regulujące, pozwalające na dokładne dopasowanie do profilu. Szybki montaż. Wysoki poziom zabezpieczenia. Przycisk aluminiowy Elementy zamka i obudowa wykonana ze znal. Śruby ze stali nierdzewnej 40,10 65,51 44,70 20,80 AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 61

26 ROZWÓRKA INOX KLASYCZNA Rozwórka do okien wychylno-odsuwnych. AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 18 Szczegóły kanału 16/18 mm ROZWÓRKA INOX. KLASYCZNA Wyposażone w płozę z regulowanym dociskiem. Przeznaczony do montażu z kanałem 16/18 mm. Stal nierdzewna austenitowa AISI REFEREN- CYJNY Rozmiar (mm) ROZWÓRKA INOX. KLASYCZNA Wysokość maks. (mm) Szerokość maks. (mm) Waga maks. (kg) Maks. kąt otwierania (º)

27 ROZWÓRKA INOX. WZMOCNIONA Rozwórka do okien wychylno-odsuwnych. Szczegóły Kanał 16/18 mm Wyposażone w płozę z regulowanym dociskiem. Przeznaczony do montażu z kanałem 16/18 mm. Stal nierdzewna AISI REFEREN- CYJNY Rozmiar (mm) ROZWÓRKA INOX. WZMOCNIONA Wysokość maks. (mm) Szerokość maks. (mm) Waga maks. (kg) Maks. kąt otwierania (º) ROZWÓRKA INOX. WZMOCNIONA AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 63

28 ROZWÓRKA INOX ŚCIANY OSŁONOWEJ Rozwórka do okien wychylno-odsuwnych. Szczegół kanału 16/18 mm ACCESORIOS ABATIBLE Y PROYECTANTE 23 ROZWÓRKA INOX ŚCIANY OSŁONOWEJ Wyposażone w płozę z regulowanym dociskiem. Przeznaczony do montażu z kanałem 16/18 mm. Stal nierdzewna austenitowa AISI REFEREN- CYJNY ROZWÓRKA INOX ŚCIANY OSŁONOWEJ Rozmiar (mm) Wysokość maks. (mm) Szerokość maks. (mm) Waga maks. (kg) Maks. kąt otwierania (º)

29 ROZWÓRKA INOX PŁASKA STAL ROZWÓRKA INOX PŁASKA Rozwórki do okien wychylno-odsuwnych. Rozwórka ograniczająca otwierania w elementach otwieranych na zewnątrz. Stal nierdzewna austenitowa AISI ROZWÓRKA INOX PŁASKA 16 AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 65

30 ROZWÓRKA INOX WYDŁUŻANA ROZWÓRKA INOX WYDŁUŻANA STAL Rozwórka do okien wychylno-odsuwnych. AKCESORIA OKUĆ ODCHYLNYCH I WYCHYLNYCH 27 ROZWÓRKA INOX WYDŁUŻANA Stosowana do elementów wychylnych, seria 40/20 i z kanałem europejskim. Otwieranie regulowane z pozycjonowaniem. Stal nierdzewna austenitowa AISI

31 ZAWIASY PEGASO LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 ZAMEK PEGASO LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 ZAMEK I ZAWIASY PEGASO Zamknięcie dociskowe i zawiasy obustronne blokujące okiennice. 16,00 Różne sposoby motażu dla różnych systemów. Zawiasy utrzymujące do 50 kg. 2,75 Główne elementy wykonane ze znal. Śruby ze stali nierdzewnej. Elementy plastikowe wykonane z poliamidu. 31,90 45,55 AKCESORIA DO OKIENNICS 17,00 12,00 67

32 ZASUWNICA Zasuwnica do okien przesuwnych z dwoma lub czterema punktami zamknięcia, dostosowana do wszystkich rozmiarów skrzydła. ZASUWNICA NAZWA ,5 MAŁE ,5 ŚREDNI ,5 DUŻE MAŁE ŚREDNI DUŻE STAL CYNKOWANA 21,50 43,00 OKUCIA DO OKIEN PRZESUWNYCH: ZESTAWY I AKCESORIA WYMIAR 7,5 SZEROKOŚĆ 7,50 21,50 15,00 ILOŚĆ PUNKTÓW ZAMNIĘCIA DŁUGOŚĆ 43,00 DŁUGOŚĆ ZASUWNICA WYSOKOŚĆ MIN. OKNA STAL CYNKOWANA Zwiększa bezpieczeństwo i szczelność okien przesuwnych. Szybki montaż. Oprócz dwóch lub czterech punktów zamknięcia posiada zabezpieczenie przed podnoszeniem. Dostępne w dwóch rozmiarach: 7,5 i 15 mm. trzy różne rozmiary dostosowujące się do wszystkich rozmiarów skrzydła: 600, 1000 i 1600 mm. Stosowany do klamek z trzpieniem kwadratowym 7 mm. 21,50 21,50 Ø Ø 10,50 DŁUGOŚĆ Obudowa wykonana ze znal. Listwy, zębatka i nity ze stali cynkowanej Ø

33 NAKŁADKI I ZACZEPY (AKCESORIA DO ZASUWNICY) WYSOKOŚĆ SZEROKOŚĆ NAKŁADKI I ZACZEPY. REFEREN- CYJNY NAZWA SZEROKOŚĆ WYSOKOŚĆ ZACZEP PERYMETROWY 12,30 6,30 AISI KLIN ZACZEPU PERYME- TROWEGOL 12,60 4, KLIN ZACZEPU 12 1, KLIN ZACZEPU KLIN ZACZEPU 12 4 POLIAMID CZARNY SZEROKOŚĆ REFEREN- CYJNY ZACZEPY 70 NAZWA SZEROKOŚĆ WYSOKOŚĆ KLIN 22,3 11, KLIN 29,7 12, KLIN 24 13, KLIN 26 11, KLIN 21 10, KLIN 29,8 15,3 POLIAMID CZARNY WYSOKOŚĆ OKUCIA DO OKIEN PRZESUWNYCH: ZESTAWY I AKCESORIA 69

34 ZAMEK FÉNIX I FÉNIX MINI AUTOMAT. ZAMEK FÉNIX REFEREN- CYJNY RĘCZNE C LAKIEROWANIE BIAŁE C LAKIEROWANIE CZARNE ZAMEK FÉNIX Zamek automontażowy do okien przesuwnych. 26,00 ZAMEK FÉNIX 15, C CHROMOWANIE INOX C CHROMOWANIE ZŁOTO POŁYSK C CHROMOWANIE ZŁOTO MATOWE C KOLOR SPECJALNY C KOLOR SPECJALNY C KOLOR SPECJALNY 3 ZAMEK FÉNIX MINI ZAMEK FÉNIX MINI REF LAKIEROWANIE BIAŁE OKUCIA DO OKIEN PRZESUWNYCH: ZESTAWY I AKCESORIA mm ZAMEK FÉNIX MINI ,50 0,3 mm 151 ± 1,50 19,50 ± 0, , LAKIEROWANIE CZARNE Mocowanie zamknięcia za pomocą śruby M6 z gwintem kątowym w celu zapobiegania luzów. Specjalny system pozwalający opuścić zaczep przy zamykaniu skrzydła, ale pozostawiając przycisk w stałej pozycji. Zamknięcie, zaczep i śruby dostarczane w zależności od zaczepu Fenix Mini systemu zastosowanego profilu. Szybkie mocowanie do profilu naciskając dolną część obudowy bez potrzeby stosowania blachowkrętu. Duży margines błędu przy wykrajaniu profilu, dzięki wyłącznemu systemowi mocowania. Zaczep Fenix Mini działa automatycznie, ale może być konfigurowany ręcznie. W sprzedaży dwa rodzaje zaczepu Fenix: ręczny i automatyczny. Obudowa z aluminium Przycisk z poliamidu. Górna i dolna końcówka oraz wsparcie haka ze znal. W Fenix Mini, końcówka wykonana z poliamidu. Sprężyny i śruby ze stali nierdzewnej.

35 UCHWYT FÉNIX LAKIEROWANIE BIAŁE LAKIEROWANIE CZARNE CHROMOWANIE INOX CHROMOWANIE ZŁOTO POŁYSK CHROMOWANIE ZŁOTO MATOWE KOLOR SPECJALNY KOLOR SPECJALNY KOLOR SPECJALNY 3 Element opcjonalny do okien przesuwnych. UCHWYT FÉNIX Wyposażony w śruby mocujące różnego wykończenia: stal nierdzewna, lakierowanie białe lub czarne w zależności od koloru oprawy zamknięcia FENIX. Doskonale dopasowane do zaczepu Fénix. Uchwyt aluminiowy. Śruby ze stali nierdzewnej. 211,60 mm OKUCIA DO OKIEN PRZESUWNYCH: ZESTAWY I AKCESORIA 71

36 OKUCIA DO OKIEN PRZESUWNYCH: ZESTAWY I AKCESORIA 72 ZAMEK DRACO Zamek do okien przesuwnych. Prezentowany w dwóch wersjach: Max (szeroki) i Line (wąski). ZAMEK DRACO MAX ZAMEK DRACO LINE Mocowanie zamnięcia za pomocą śruby M6 z gwintem kątowym w celu zapobiegania luzów. Wyposażony w śruby mocujące różnego wykończenia: stal nierdzewna, lakierowanie białe lub czarne, pozłacane do łączenia z obudową. W sprzedaży dwa rodzaje zamknięcia: ręczny i automatyczny. Zamknięcie, zaczep i śruby dostarczane w zależności od systemu stolarki stosowanego. ZAMEK DRACO MAX RĘCZNE C LAKIEROWANIE BIAŁE C LAKIEROWANIE CZARNE C CHROMOWANIE INOX C CHROMOWANIE ZŁOTO POŁYSK C CHROMOWANIE ZŁOTO MATOWE C KOLOR SPECJALNY C KOLOR SPECJALNY C KOLOR SPECJALNY 3 ZAMEK DRACO LINE C LAKIEROWANIE BIAŁE C LAKIEROWANIE CZARNE C CHROMOWANIE INOX C CHROMOWANIE ZŁOTO POŁYSK C CHROMOWANIE ZŁOTO MATOWE C KOLOR SPECJALNY C KOLOR SPECJALNY C KOLOR SPECJALNY 3 LINE Obudowa i przycisk z aluminium Sprężyny i śruby ze stali nierdzewnej. MAX
