SPIS TREŚCI. Recenzja wydawnicza 5 Wstęp 7

Transkrypt

1 SPIS TREŚCI Recenzja wydawnicza 5 Wstęp 7 1. FUNDAMENTY I PRZYZIEMIE BUDYNKU Fundamenty budynku - informacje ogólne Fundamenty przy istniejącym budynku sąsiednim Fundamenty pośrednie - pale i studnie Izolacje przeciwwodne przyziemia budynku Kolejność wykonania fundamentów i izolacji przeciwwodnych Izolacje przeciwwodne w renowacji starych budynków Izolacja przeciwwodna w budynku nowowznoszonym Systemy drenażowe Beton wodoszczelny Zewnętrzne schody do piwnicy z konstrukcją niezależna^ od budynku Okno piwniczne w studzience poniżej poziomu terenu Wjazd do garażu na poziomie podpiwniczenia Warstwy drogowe podjazdu do garażu Mur oporowy dochodzący do ściany piwnicznej budynku Zewnętrzne schody wejściowe do budynku Podest przed drzwiami wejściowymi we wnęce Podłogi na gruncie Wentylowane podłogi na gruncie Taras pełny na gruncie Taras z ażurowych desek na podniesionej konstrukcji drewnianej Drewniany podest tarasowy na stropodachu nad piwnica^ TECHNOLOGIE BUDOWY I TERMOIZOLACJI ŚCIAN ZEWNĘTRZNYCH Ściany zewnętrzne - informacje ogólne Jednorodne ściany murowane z ceramiki poryzowanej Jednorodne ściany murowane z bloków z betonu komórkowego i z bloków wapienno-piaskowych Dwuwarstwowe ściany murowane ocieplone metoda^ "lekką-mokrą" Dwuwarstwowe ściany murowane z elewacją wentylowaną Trójwarstwowe, szczelinowe ściany murowane Ściany szkieletowe Inne systemy i technologie budowy ścian STROPY, PODŁOGI, SCHODY Stropy i podłogi - informacje ogólne Monolityczne stropy żelbetowe Stropy z prefabrykatów żelbetowych Stropy z blach profilowanych Stropy gęstożebrowe Monolityczne schody żelbetowe - połączenie stropu płytowego z gęstożebrowym Drewniane stropy belkowe 228 j 08. Schody drewniane Podłogi na stropach masywnych Suche jastrychy podłogowe Podłogi podniesione OKNA, DRZWI, BRAMY, PRZESZKLONE ŚCIANY OSŁONOWE Okna i drzwi zewnętrzne - informacje ogólne 246 -i 02. Zestawienie stolarki 251 -i 03 Rodzaje okien Kotwienie i uszczelnienie okien w ościeżu H5. Rolety zewnętrzne 260 i 36 Okna dachowe 262 3

2 SPIS TREŚCI Bramy garażowe Przeszklone ściany osłonowe DACHY SKOŚNE Dachy skośne - informacje ogólne Dachy skośne - konstrukcja Termoizolacja połaci dachów skośnych Wentylacja połaci dachowych Poddasza - przykłady projektowe Pokrycia dachów skośnych dachówka^ Pokrycia dachów skośnych blachą Pokrycia dachów skośnych roślinnością Zabudowa poddaszy z płyt gipsowo-kartonowych Odprowadzanie wody z dachów skośnych Wentylacja i systemy kominowe STROPODACHY, TARASY, BALKONY Stropodachy - informacje ogólne Stropodach pełny Stropodach pełny o odwróconym układzie warstw Stropodach zielony Stropodach wentylowany Balkony WYKOŃCZENIE WNĘTRZ Systemy suchej zabudowy wnętrz - informacje ogólne Okładziny ścienne Ściany działowe Okładziny sufitowe i sufity podwieszane Przykładowe rozwiązania projektowe 440 FIZYKA BUDOWLI 441 Termoizolacja 442 Bezpieczeństwo pożarowe 454 Akustyka budowlana 458 Światło w pomieszczeniach 467 MATERIAŁY BUDOWLANE 475 Kruszywa 476 Spoiwa 477 Beton 478 Kamień budowlany 479 Wyroby metalowe 480 Drewno i materiały drewnopochodne 481 Chemia budowlana 4582 Hydroizolacje 486 Izolacje termiczne 488 Izolacje z wełny mineralnej - ISON/ER 490 Izolacje z polistyrenu ekstrudowanego XPS - EXIBA 494 Ocieplenia ścian zewnętrznych, izolacje balkonów i tarasów, izolacja pomieszczeń mokrych, izolacja murów fundamentowych i piwnic - HENKEL 498 Beton komórkowy, bloki wapienno-piaskowe - XELLA (Ytong, Silka) 502 Ceramika poryzowana, klinkier, dachówki ceramiczne - WIENERBERGER 508 Dachówki betonowe i ceramiczne - MONIER 514 Budynki szkieletowe Construline - LINDAB 518 System rolet naokienych - BECLEVER 520 System okien dachowych - FAKRO Systemy lekkiej zabudowy wnętrz - LAFARGE GIPS 524 Bibliografia 528 4

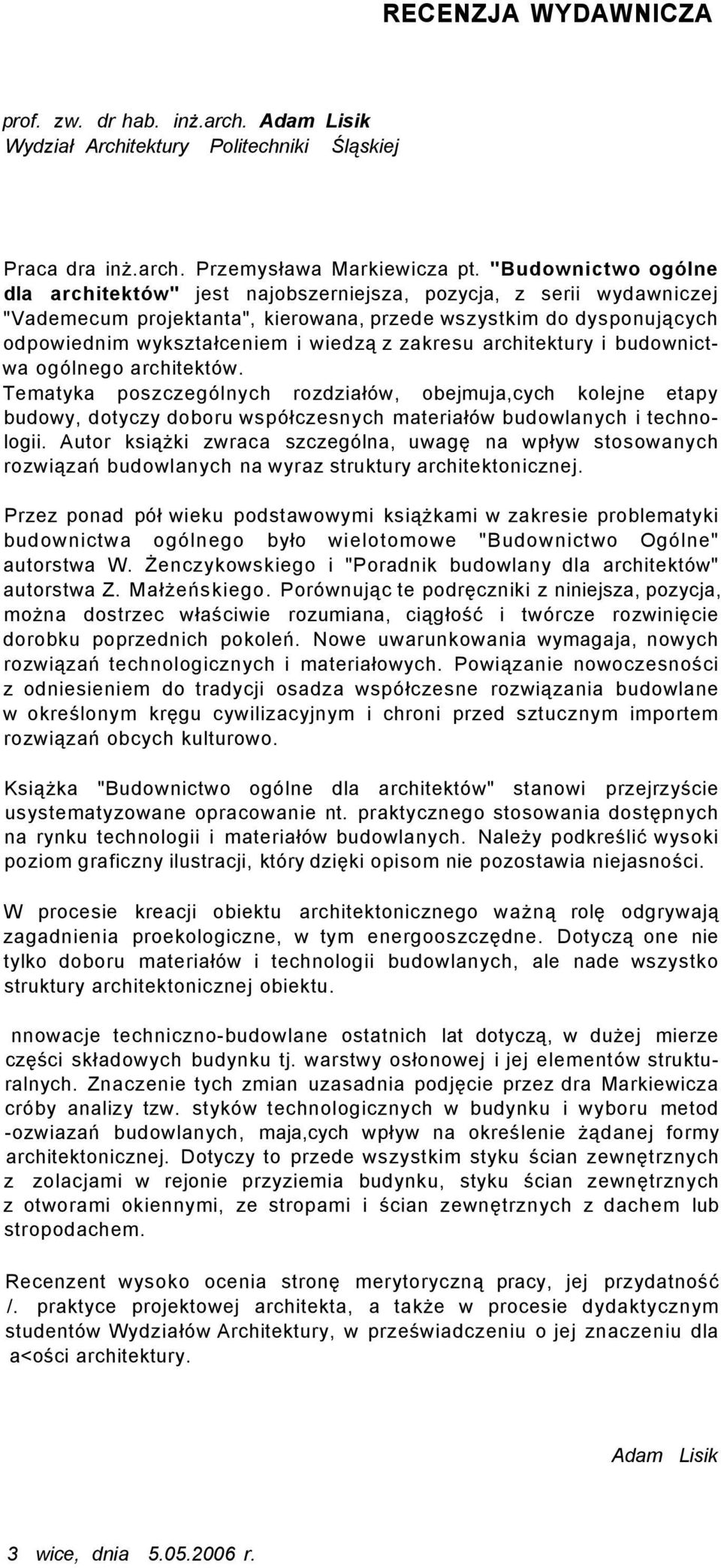

3 RECENZJA WYDAWNICZA prof. zw. dr hab. inż.arch. Adam Lisik Wydział Architektury Politechniki Śląskiej Praca dra inż.arch. Przemysława Markiewicza pt. "Budownictwo ogólne dla architektów" jest najobszerniejsza, pozycja, z serii wydawniczej "Vademecum projektanta", kierowana, przede wszystkim do dysponujących odpowiednim wykształceniem i wiedzą z zakresu architektury i budownictwa ogólnego architektów. Tematyka poszczególnych rozdziałów, obejmuja,cych kolejne etapy budowy, dotyczy doboru współczesnych materiałów budowlanych i technologii. Autor książki zwraca szczególna, uwagę na wpływ stosowanych rozwiązań budowlanych na wyraz struktury architektonicznej. Przez ponad pół wieku podstawowymi książkami w zakresie problematyki budownictwa ogólnego było wielotomowe "Budownictwo Ogólne" autorstwa W. Żenczykowskiego i "Poradnik budowlany dla architektów" autorstwa Z. Małżeńskiego. Porównując te podręczniki z niniejsza, pozycja, można dostrzec właściwie rozumiana, ciągłość i twórcze rozwinięcie dorobku poprzednich pokoleń. Nowe uwarunkowania wymagaja, nowych rozwiązań technologicznych i materiałowych. Powiązanie nowoczesności z odniesieniem do tradycji osadza współczesne rozwiązania budowlane w określonym kręgu cywilizacyjnym i chroni przed sztucznym importem rozwiązań obcych kulturowo. Książka "Budownictwo ogólne dla architektów" stanowi przejrzyście usystematyzowane opracowanie nt. praktycznego stosowania dostępnych na rynku technologii i materiałów budowlanych. Należy podkreślić wysoki poziom graficzny ilustracji, który dzięki opisom nie pozostawia niejasności. W procesie kreacji obiektu architektonicznego ważną rolę odgrywają zagadnienia proekologiczne, w tym energooszczędne. Dotyczą one nie tylko doboru materiałów i technologii budowlanych, ale nade wszystko struktury architektonicznej obiektu. nnowacje techniczno-budowlane ostatnich lat dotyczą, w dużej mierze części składowych budynku tj. warstwy osłonowej i jej elementów strukturalnych. Znaczenie tych zmian uzasadnia podjęcie przez dra Markiewicza cróby analizy tzw. styków technologicznych w budynku i wyboru metod -ozwiazań budowlanych, maja,cych wpływ na określenie żądanej formy architektonicznej. Dotyczy to przede wszystkim styku ścian zewnętrznych z zolacjami w rejonie przyziemia budynku, styku ścian zewnętrznych z otworami okiennymi, ze stropami i ścian zewnętrznych z dachem lub stropodachem. Recenzent wysoko ocenia stronę merytoryczną pracy, jej przydatność /. praktyce projektowej architekta, a także w procesie dydaktycznym studentów Wydziałów Architektury, w przeświadczeniu o jej znaczeniu dla a<ości architektury. Adam Lisik 3 wice, dnia r.

4 WSTĘP Vademecum Projektanta" jest serią książek skierowaną do ludzi związanych profesjonalnie z budownictwem - architektów, inżynierów i przedsiębiorców budowlanych, jak również ludzi wyłącznie budownictwem zainteresowanych - inwestorów, pragnących zdobyć jak najwięcej wiedzy budowlanej i rozeznania rynku. Książki opracowane sa t przez zespół architektów, zawierają autorskie rysunki rozwiązań architektoniczno-budowlanych i starannie dobrane informacje techniczne. Rysunki zawarte w książkach wykonane są przez profesjonalistów i reprezentują wysoki poziom merytoryczny i graficzny, który pozwala na wygodne korzystanie z nich w pracy projektowej. "Budownictwo ogólne dla architektów" jest syntetycznie opracowanym podręcznikiem budownictwa. Rozwiązania budowlane przedstawiono jako fragmenty większej całości - funkcjonujące tylko w powiązaniu z innymi częściami budynku i razem z nimi dopiero tworza.ee całość budowli. Zadaniem architekta jest wykonanie dokumentacji projektowej, która w jednoznaczny sposób precyzuje rozwiązania architektoniczno-budowlane zastosowane w budynku. Tak wykonany projekt jest gwarancją wysoki ej akości realizacji, nie narażonej w trakcie użytkowania na powstawanie szkód budowlanych. "Budownictwo ogólne dla architektów" jest książką omawiającą poszczególne działy budownictwa na zasadzie konkretnych przykładów projektowych, które mają zadanie inspirować do projektowania ze świadomością ogromnego wpływu rozwiązań budowlanych na wyraz architektoniczny całości budynku. Zawarta w książce wiedza jest obszerna i obiektywna. Pozwala na szybkie :rafne podjęcie decyzji przy wyborze konkretnej technologii budowlanej. Wybór jednej technologii na danym etapie budowy pociąga i jednocześnie narzuca wybór kolejnych, najlepiej pasujących w danej sytuacji i będących onsekwencjąpierwszego wyboru. Książka pozwala na poznanie i zrozumienie, dlaczego tak się dzieje i jedno- :ześnie daje możliwość zapoznania się z alternatywnymi rozwiązaniami architektoniczno-budowlanymi. Syntetyczne objaśnienia zilustrowane są przejrzystymi rysunkami, które -kazują modele perspektywiczne przedstawianych fragmentów budynku. Poglądowe rysunki perspektywiczne uzupełniaja, wykonane w skali rzuty p-zekroje gotowych do zastosowania w projekcie detali architektonicznobudowlanych. Przedstawione szczegóły rozwiązań ilustrująjak zastosowana technologia.vpływa na wybór konkretnych rozwiązań architektoniczno-budowlanych. Za eżność ta przejawia się w sposobie rozwiązywania charakterystycznych st> ków technologicznych w budynku (przyziemie, styk ścian zewnętrznych z otworami na okna i drzwi, styk ścian zewnętrznych z okapem dachu lub stropodachu) oraz w dostępnych sposobach wykańczania elewacji i kształtowania detalu. Podane informacje są rzetelnym inżynierskim opisem rozwiązań budowlanych. Część z opisywanych rozwiązań ma odniesienie do konkretnych :roduktów. Wynika to z prostego przełożenia teoretycznej wiedzy inżynierskiej na standardowe rozwiązania oferowane przez rynek jowlany. Projektowanie architektoniczno-budowlane nie jest dziedziną a~ atrakcyjną i nie sposób omówić wszystkich rozwiązań bez odniesienia ich :: konkretnych technologii i produktów.

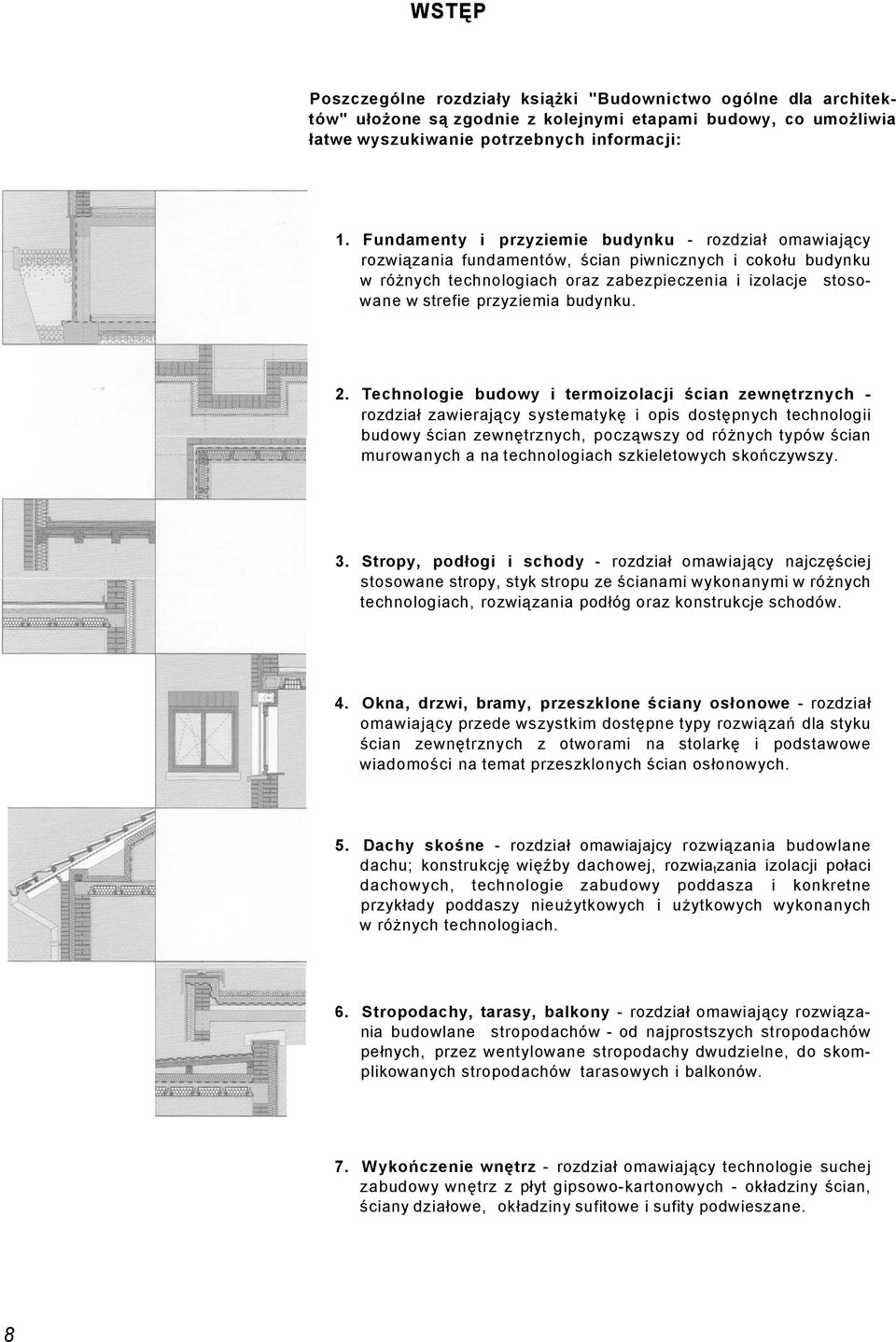

5 WSTĘP Poszczególne rozdziały książki "Budownictwo ogólne dla architektów" ułożone są zgodnie z kolejnymi etapami budowy, co umożliwia łatwe wyszukiwanie potrzebnych informacji: 1. Fundamenty i przyziemie budynku - rozdział omawiający rozwiązania fundamentów, ścian piwnicznych i cokołu budynku w różnych technologiach oraz zabezpieczenia i izolacje stosowane w strefie przyziemia budynku. 2. Technologie budowy i termoizolacji ścian zewnętrznych - rozdział zawierający systematykę i opis dostępnych technologii budowy ścian zewnętrznych, począwszy od różnych typów ścian murowanych a na technologiach szkieletowych skończywszy. 3. Stropy, podłogi i schody - rozdział omawiający najczęściej stosowane stropy, styk stropu ze ścianami wykonanymi w różnych technologiach, rozwiązania podłóg oraz konstrukcje schodów. 4. Okna, drzwi, bramy, przeszklone ściany osłonowe - rozdział omawiający przede wszystkim dostępne typy rozwiązań dla styku ścian zewnętrznych z otworami na stolarkę i podstawowe wiadomości na temat przeszklonych ścian osłonowych. 5. Dachy skośne - rozdział omawiajajcy rozwiązania budowlane dachu; konstrukcję więźby dachowej, rozwia t zania izolacji połaci dachowych, technologie zabudowy poddasza i konkretne przykłady poddaszy nieużytkowych i użytkowych wykonanych w różnych technologiach. 6. Stropodachy, tarasy, balkony - rozdział omawiający rozwiązania budowlane stropodachów - od najprostszych stropodachów pełnych, przez wentylowane stropodachy dwudzielne, do skomplikowanych stropodachów tarasowych i balkonów. 7. Wykończenie wnętrz - rozdział omawiający technologie suchej zabudowy wnętrz z płyt gipsowo-kartonowych - okładziny ścian, ściany działowe, okładziny sufitowe i sufity podwieszane. 8
