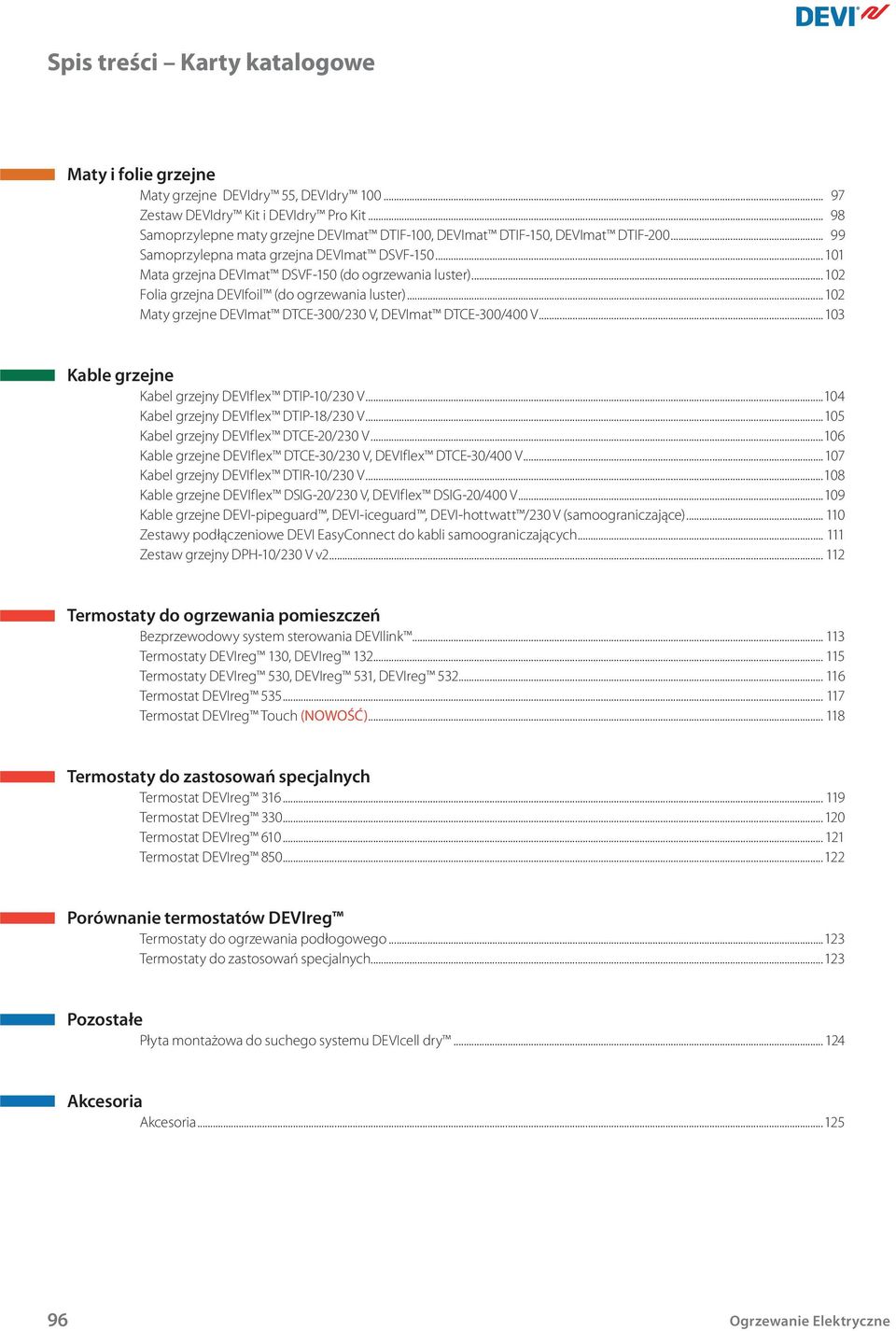

2 Spis treści Karty katalogowe Maty i folie grzejne Maty grzejne DEVIdry 55, DEVIdry Zestaw DEVIdry Kit i DEVIdry Pro Kit Samoprzylepne maty grzejne DEVImat DTIF-100, DEVImat DTIF-150, DEVImat DTIF Samoprzylepna mata grzejna DEVImat DSVF Mata grzejna DEVImat DSVF-150 (do ogrzewania luster) Folia grzejna DEVIfoil (do ogrzewania luster) Maty grzejne DEVImat DTCE-300/230 V, DEVImat DTCE-300/400 V Kable grzejne Kabel grzejny DEVIflex DTIP-10/230 V Kabel grzejny DEVIflex DTIP-18/230 V Kabel grzejny DEVIflex DTCE-20/230 V Kable grzejne DEVIflex DTCE-30/230 V, DEVIflex DTCE-30/400 V Kabel grzejny DEVIflex DTIR-10/230 V Kable grzejne DEVIflex DSIG-20/230 V, DEVIflex DSIG-20/400 V Kable grzejne DEVI-pipeguard, DEVI-iceguard, DEVI-hottwatt /230 V (samoograniczające) Zestawy podłączeniowe DEVI EasyConnect do kabli samoograniczających Zestaw grzejny DPH-10/230 V v Termostaty do ogrzewania pomieszczeń Bezprzewodowy system sterowania DEVIlink Termostaty DEVIreg 130, DEVIreg Termostaty DEVIreg 530, DEVIreg 531, DEVIreg Termostat DEVIreg Termostat DEVIreg Touch (NOWOŚĆ) Termostaty do zastosowań specjalnych Termostat DEVIreg Termostat DEVIreg Termostat DEVIreg Termostat DEVIreg Porównanie termostatów DEVIreg Termostaty do ogrzewania podłogowego Termostaty do zastosowań specjalnych Pozostałe Płyta montażowa do suchego systemu DEVIcell dry Akcesoria Akcesoria Ogrzewanie Elektryczne

3 Maty grzejne Maty grzejne DEVIdry 55, DEVIdry 100 Innowacyjne maty grzejne oraz zestaw podłączeniowy umożliwiają suchy montaż ogrzewania podłogowego w rekordowo szybkim czasie. Dzięki wykorzystaniu systemu Zatrzaśnij&Podłącz (Click&Plug) zainstalowanie kompletnego ogrzewania podłogowego pochłania o wiele mniej energii i czasu, niż w przypadku konwencjonalnej instalacji. Ponadto, zestaw ten można stosować pod wykładzinami dywanowymi i panelami podłogowymi. Instalacje wewnętrznego ogrzewania podłogowego. Grubość maty... 8 mm Szerokość maty... 1 m Napięcie zasilania V AC jednostkowa» DEVIdry W/m2» DEVIdry W/m2 Maksymalna moc pojedynczego systemu W Poziom redukcji hałasu db Współczynnik przenikania ciepła U... 8 W/m2K Histereza... 1,2 C Stopień ochrony... IPX7 Maty grzejne DEVIdry 55 Typ Powierzchnia (m 2 ) DEVIdry DEVIdry DEVIdry DEVIdry DEVIdry Maty grzejne DEVIdry 100 Typ Powierzchnia (m 2 ) DEVIdry DEVIdry DEVIdry DEVIdry DEVIdry UWAGA! Mata DEVIdry 55 przeznaczona jest do układania na podłożu drewnianym (temperatura max. 30 C), natomiast mata DEVIdry 100, do układania na podłożu betonowym (temperatura max. 35 C). Elementy uzupełniające DEVIdry FM Typ Powierzchnia /długość DEVIdry FM-1 1 m DEVIdry FM-2 2 m DEVIdry FM-4 4 m DEVIdry X25, przewód łączący 25 cm DEVIdry X100, przewód łączący 100 cm DEVIdry X200, przewód łączący 200 cm Ogrzewanie Elektryczne 97

4 Maty grzejne Zestaw DEVIdry Kit Zestaw sterujący DEVIdry Kit zawiera: DEVIdry C termostat, DEVIdry CD element wykonawczy, Taśmę aluminiową oraz przyrząd do łączenia mat. Napięcie zasilania V AC Maksymalne obciążenie Devidry Kit A Histereza... 1,2 C Dokładność nastaw temperatury... 0,5 C Zakres temperatury otoczenia:» podczas pracy C +45 C» podczas przechowywania C +55 C Wilgotność... 5% 95% RH (bez kondensacji) DEVIdry Kit i element wykonawczy DEVIdry CD DEVIdry Kit DEVIdry Kit DEVIdry CD Typ Termostat DEVIdry C Element wykonawczy DEVIdry CD Samoprzylepna taśma aluminiowa Przyrząd do łączenia Zestaw DEVIdry Pro Kit Zestaw sterujący DEVIdry PRO Kit zawiera: DEVIreg 535 termostat, Przewód zasilający, Taśmę aluminiową oraz przyrząd do łączenia mat. DEVIdry Pro Kit DEVIdry Pro Kit Przewód zasilający do DEVIdry PRO Kit Typ Termostat DEVIreg 535 Przewód zasilający Samoprzylepna taśma aluminiowa Przyrząd do łączenia 98 Ogrzewanie Elektryczne

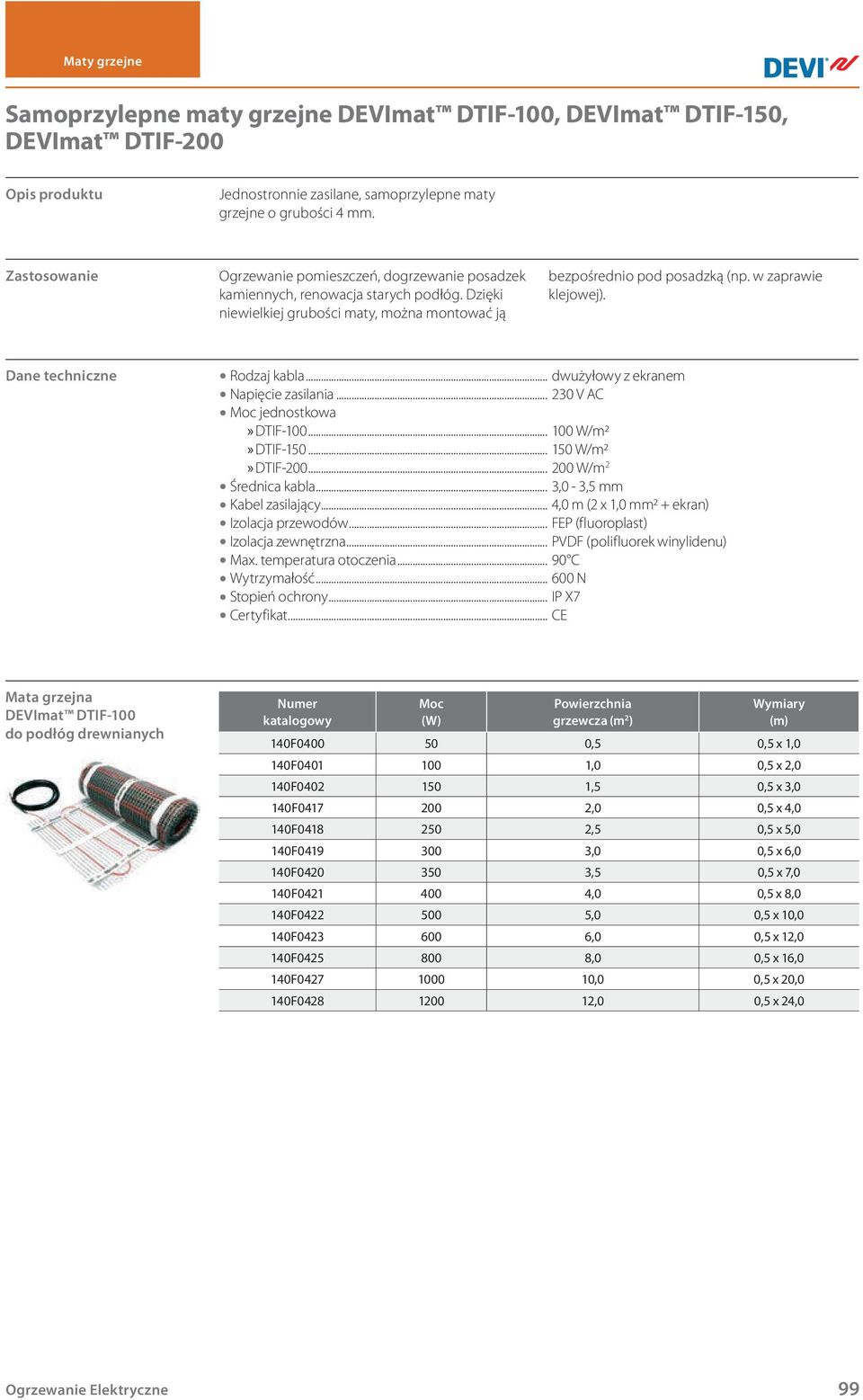

5 Maty grzejne Samoprzylepne maty grzejne DEVImat DTIF-100, DEVImat DTIF-150, DEVImat DTIF-200 Jednostronnie zasilane, samoprzylepne maty grzejne o grubości 4 mm. Ogrzewanie pomieszczeń, dogrzewanie posadzek kamiennych, renowacja starych podłóg. Dzięki niewielkiej grubości maty, można montować ją bezpośrednio pod posadzką (np. w zaprawie klejowej). Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC jednostkowa» DTIF W/m2» DTIF W/m2» DTIF W/m 2 Średnica kabla... 3,0-3,5 mm Kabel zasilający... 4,0 m (2 x 1,0 mm2 + ekran) Izolacja przewodów... FEP (fluoroplast) Izolacja zewnętrzna... PVDF (polifluorek winylidenu) Max. temperatura otoczenia C Wytrzymałość N Stopień ochrony... IP X7 Mata grzejna DEVImat DTIF-100 do podłóg drewnianych Powierzchnia grzewcza (m 2 ) Wymiary 140F ,5 0,5 x 1,0 140F ,0 0,5 x 2,0 140F ,5 0,5 x 3,0 140F ,0 0,5 x 4,0 140F ,5 0,5 x 5,0 140F ,0 0,5 x 6,0 140F ,5 0,5 x 7,0 140F ,0 0,5 x 8,0 140F ,0 0,5 x 10,0 140F ,0 0,5 x 12,0 140F ,0 0,5 x 16,0 140F ,0 0,5 x 20,0 140F ,0 0,5 x 24,0 Ogrzewanie Elektryczne 99

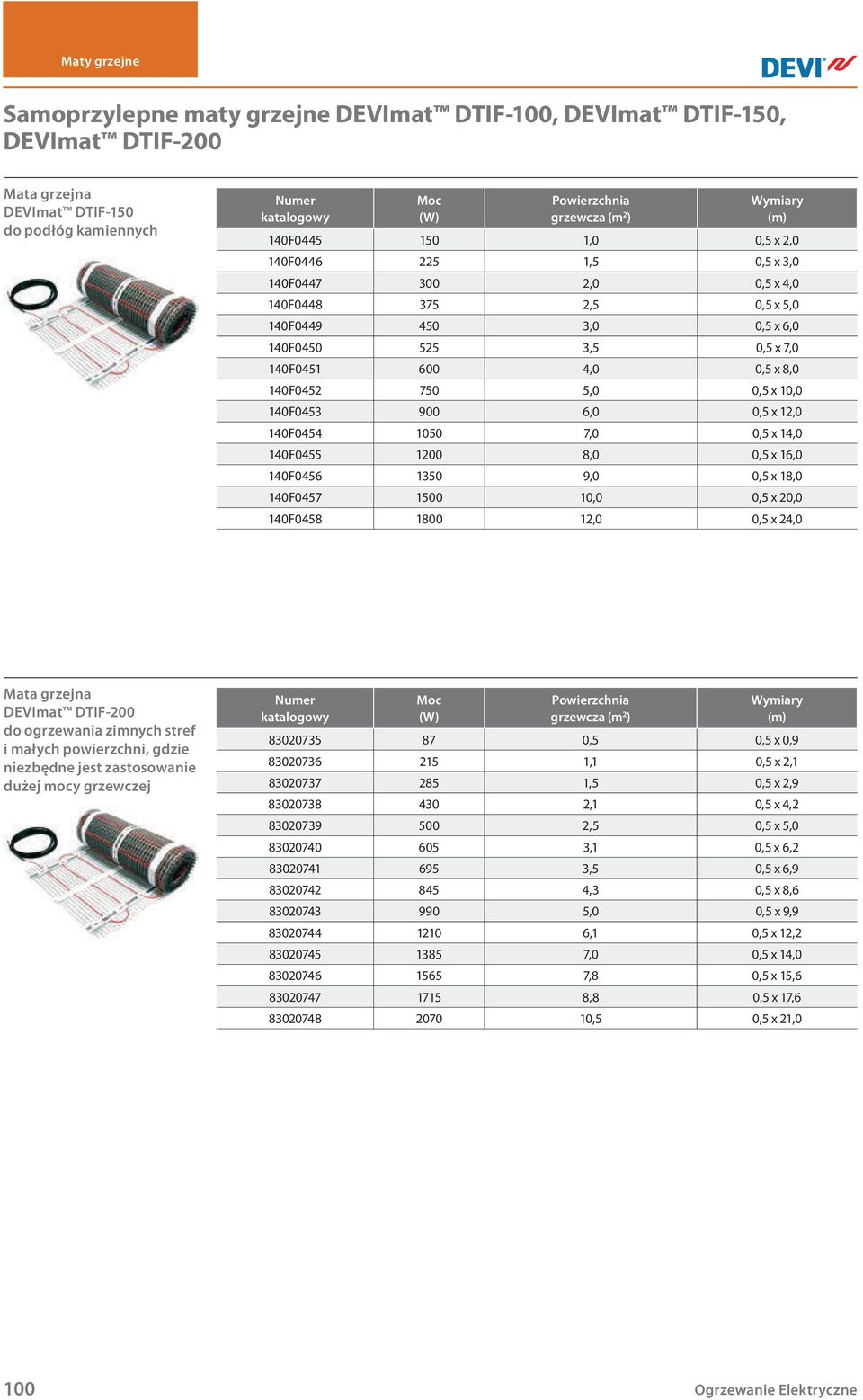

6 Maty grzejne Samoprzylepne maty grzejne DEVImat DTIF-100, DEVImat DTIF-150, DEVImat DTIF-200 Mata grzejna DEVImat DTIF-150 do podłóg kamiennych Powierzchnia grzewcza (m 2 ) Wymiary 140F ,0 0,5 x 2,0 140F ,5 0,5 x 3,0 140F ,0 0,5 x 4,0 140F ,5 0,5 x 5,0 140F ,0 0,5 x 6,0 140F ,5 0,5 x 7,0 140F ,0 0,5 x 8,0 140F ,0 0,5 x 10,0 140F ,0 0,5 x 12,0 140F ,0 0,5 x 14,0 140F ,0 0,5 x 16,0 140F ,0 0,5 x 18,0 140F ,0 0,5 x 20,0 140F ,0 0,5 x 24,0 Mata grzejna DEVImat DTIF-200 do ogrzewania zimnych stref i małych powierzchni, gdzie niezbędne jest zastosowanie dużej mocy grzewczej Powierzchnia grzewcza (m 2 ) Wymiary ,5 0,5 x 0, ,1 0,5 x 2, ,5 0,5 x 2, ,1 0,5 x 4, ,5 0,5 x 5, ,1 0,5 x 6, ,5 0,5 x 6, ,3 0,5 x 8, ,0 0,5 x 9, ,1 0,5 x 12, ,0 0,5 x 14, ,8 0,5 x 15, ,8 0,5 x 17, ,5 0,5 x 21,0 100 Ogrzewanie Elektryczne

7 Maty grzejne Samoprzylepna mata grzejna DEVImat DSVF-150 Dwustronnie zasilana, samoprzylepna mata grzejna o grubości 2,7 mm. Mata wykonana z najcieńszego kabla w ofercie produktowej. Ogrzewanie pomieszczeń, dogrzewanie posadzek kamiennych, renowacja starych podłóg. Rodzaj kabla... jednożyłowy z ekranem Napięcie zasilania V AC jednostkowa» DSVF W/m2» DSVF W/m2 Średnica kabla... 2,5 mm Kabel zasilający... 2 x 4,0 m (1,0 mm2 + ekran) Izolacja przewodów... FEP (fluoroplast) Izolacja zewnętrzna... PCV Max. temperatura otoczenia C Wytrzymałość N Stopień ochrony... IP X7 Mata grzejna DEVImat DSVF-100 do podłóg kamiennych Powierzchnia grzewcza (m 2 ) Wymiary 140F ,5 0,5 x 1,0 140F ,0 0,5 x 2,0 140F ,5 0,5 x 3,0 140F ,0 0,5 x 4,0 140F ,5 0,5 x 5,0 140F ,0 0,5 x 6,0 140F ,5 0,5 x 7,0 140F ,0 0,5 x 8,0 140F ,0 0,5 x 10,0 140F ,0 0,5 x 12,0 140F ,0 0,5 x 14,0 140F ,0 0,5 x 16,0 140F ,0 0,5 x 18,0 140F ,0 0,5 x 20,0 Mata grzejna DEVImat DSVF-150 do podłóg kamiennych Powierzchnia grzewcza (m 2 ) Wymiary 140F ,5 0,5 x 1,0 140F ,0 0,5 x 2,0 140F ,5 0,5 x 3,0 140F ,0 0,5 x 4,0 140F ,5 0,5 x 5,0 140F ,0 0,5 x 6,0 140F ,5 0,5 x 7,0 140F ,0 0,5 x 8,0 140F ,0 0,5 x 10,0 140F ,0 0,5 x 12,0 140F ,0 0,5 x 14,0 140F ,0 0,5 x 16,0 140F ,0 0,5 x 18,0 140F ,0 0,5 x 20,0 Ogrzewanie Elektryczne 101

8 Maty grzejne Mata grzejna DEVImat DSVF-150 (do ogrzewania luster) Dwustronnie zasilana, samoprzylepna mata grzejna o grubości 2,7 mm. Mata wykonana z najcieńszego kabla w ofercie produktowej. Zapobieganie zaparowaniu lustra. Mata grzejna DEVImat DSVF-150 do ogrzewania luster Rodzaj kabla... jednożyłowy z ekranem Napięcie zasilania V AC jednostkowa W/m2 Średnica kabla... 2,5 mm Kabel zasilający... 2 x 4,0 m (1,0 mm2 + ekran) Izolacja przewodów... FEP (fluoroplast) Izolacja zewnętrzna... PCV Max. temperatura otoczenia C Wytrzymałość N Stopień ochrony... IP X7 Powierzchnia grzewcza (m 2 ) Wymiary ,35 0,5 x 0, ,48 0,6 x 0,8 Folia grzejna DEVIfoil (do ogrzewania luster) Jednostronnie zasilana, cienka folia grzejna do ogrzewania luster. Dzięki samoprzylepnej powierzchni jest bardzo łatwa do zamontowania. Ponadto, podłączenie maty do włącznika światła w pomieszczeniu zapewnia niewielki pobór energii. Zapobieganie zaparowaniu lustra. Grubość folii... ok. 1 mm Typ folii... zasilana jednostronnie Napięcie zasilania V AC maty... patrz tabela poniżej (po prawej) Max. temperatura otoczenia C Klasa izolacji... II Stopień ochrony... IP44 Folia grzejna DEVIfoil do ogrzewania luster Typ Wymiary (mm) DEVIfoil 17,5 17,5 274 x DEVIfoil x DEVIfoil x Ogrzewanie Elektryczne

9 Maty grzejne Maty grzejne DEVImat DTCE-300/230 V, DEVImat DTCE-300/400 V Jednostronnie zasilana mata grzejna z ekranem ochronnym o zwiększonej odporności na promieniowanie UV. Instalacje dachowe na dużych powierzchniach dachów; instalacje gruntowe w zjazdach do garaży, na parkingach itp. Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania /400 V AC jednostkowa W/m2 Średnica kabla... 7,0 mm Kabel zasilający m (2 x 1,5 mm2 + ekran) Izolacja wewnętrzna... FEP (fluoroplast) Izolacja zewnętrzna... PCV Max. temp. otoczenia... 70/65 C Wytrzymałość N Stopień ochrony... IP X7 Mata grzejna DEVImat DTCE-300/230 V Powierzchnia grzewcza (m 2 ) Wymiary ,0 0,5 x ,0 0,5 x ,0 0,5 x ,9 0,5 x 9, ,1 0,5 x 12, ,0 0,5 x ,0 0,5 x ,0 0,5 x ,0 0,5 x 24 Mata grzejna DEVImat DTCE-300/400 V Powierzchnia grzewcza (m 2 ) Wymiary ,40 0,75 x 3, ,60 0,75 x 4, ,00 0,75 x 8, ,25 0,75 x 11, ,75 0,75 x 13, ,00 0,75 x 16, ,55 0,75 x 19, ,00 0,75 x 25, ,00 0,75 x 28, ,0 1,0 x 6, ,0 1,0 x 12, ,8 1,0 x 14, ,0 1,0 x 19,0 Ogrzewanie Elektryczne 103

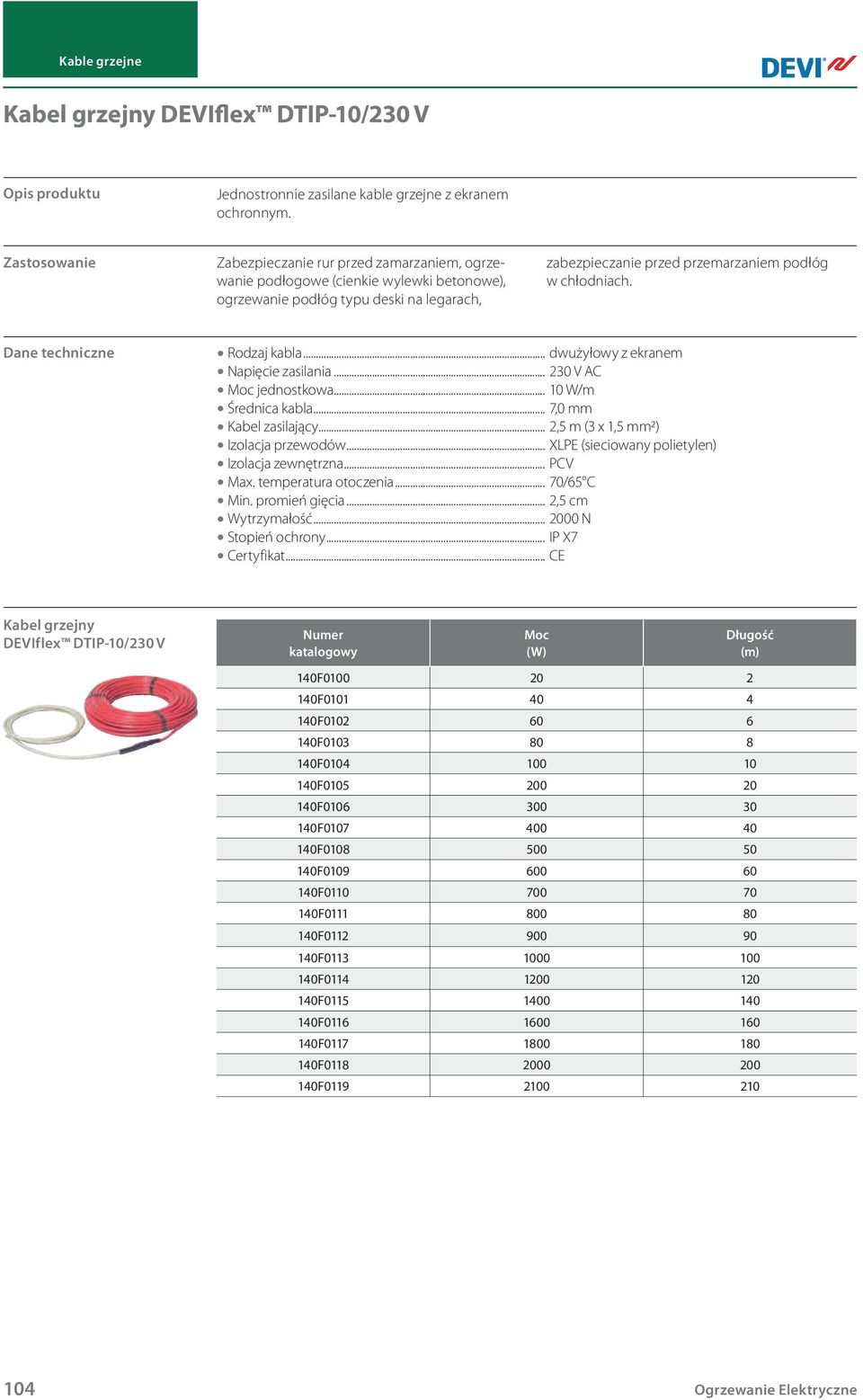

10 Kable grzejne Kabel grzejny DEVIflex DTIP-10/230 V Jednostronnie zasilane kable grzejne z ekranem ochronnym. Zabezpieczanie rur przed zamarzaniem, ogrzewanie podłogowe (cienkie wylewki betonowe), ogrzewanie podłóg typu deski na legarach, zabezpieczanie przed przemarzaniem podłóg w chłodniach. Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC jednostkowa W/m Średnica kabla... 7,0 mm Kabel zasilający... 2,5 m (3 x 1,5 mm2) Izolacja przewodów... XLPE (sieciowany polietylen) Izolacja zewnętrzna... PCV Max. temperatura otoczenia... 70/65 C Min. promień gięcia... 2,5 cm Wytrzymałość N Stopień ochrony... IP X7 Kabel grzejny DEVIflex DTIP-10/230 V Długość 140F F F F F F F F F F F F F F F F F F F F Ogrzewanie Elektryczne

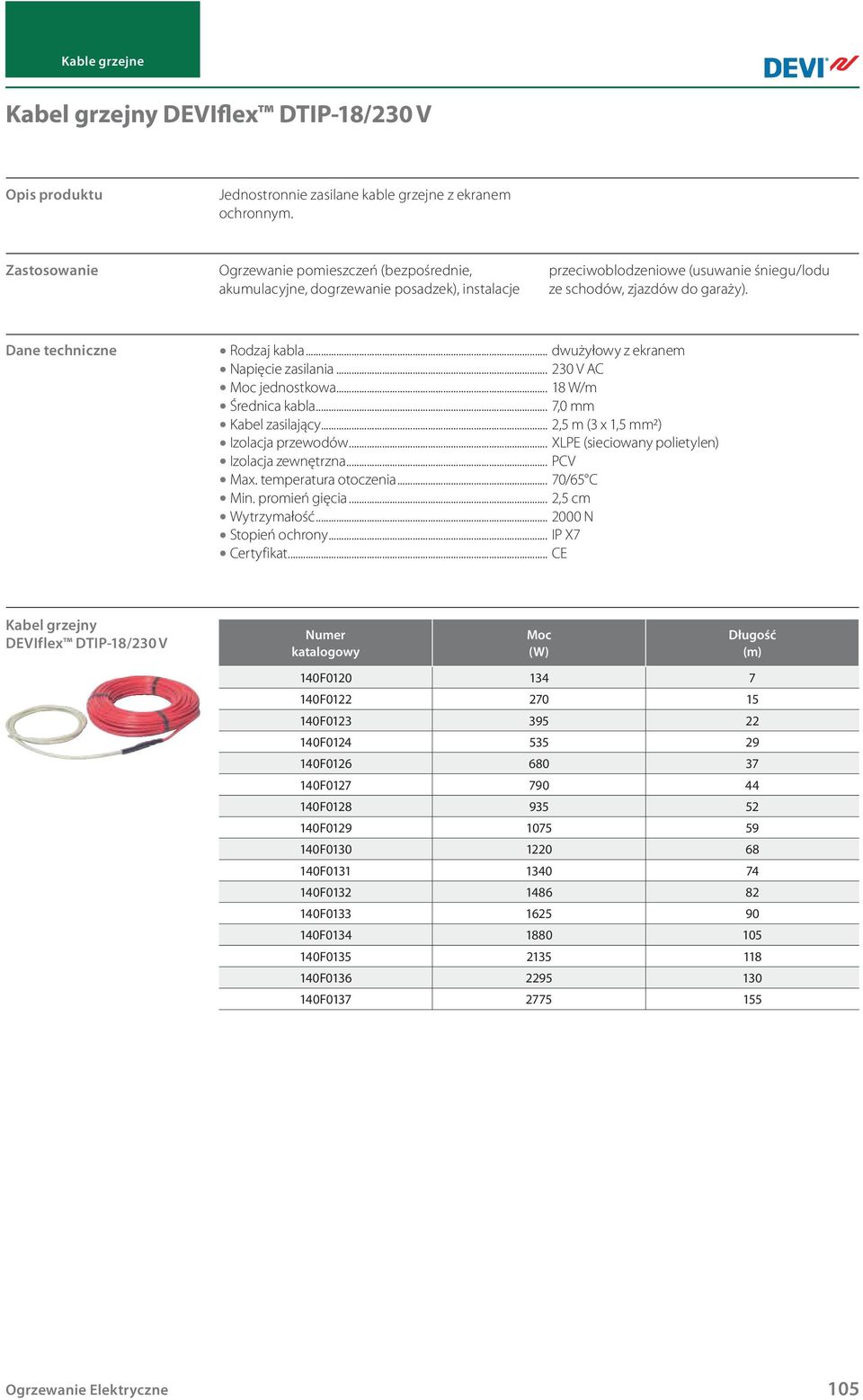

11 Kable grzejne Kabel grzejny DEVIflex DTIP-18/230 V Jednostronnie zasilane kable grzejne z ekranem ochronnym. Ogrzewanie pomieszczeń (bezpośrednie, akumulacyjne, dogrzewanie posadzek), instalacje przeciwoblodzeniowe (usuwanie śniegu/lodu ze schodów, zjazdów do garaży). Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC jednostkowa W/m Średnica kabla... 7,0 mm Kabel zasilający... 2,5 m (3 x 1,5 mm2) Izolacja przewodów... XLPE (sieciowany polietylen) Izolacja zewnętrzna... PCV Max. temperatura otoczenia... 70/65 C Min. promień gięcia... 2,5 cm Wytrzymałość N Stopień ochrony... IP X7 Kabel grzejny DEVIflex DTIP-18/230 V Długość 140F F F F F F F F F F F F F F F F Ogrzewanie Elektryczne 105

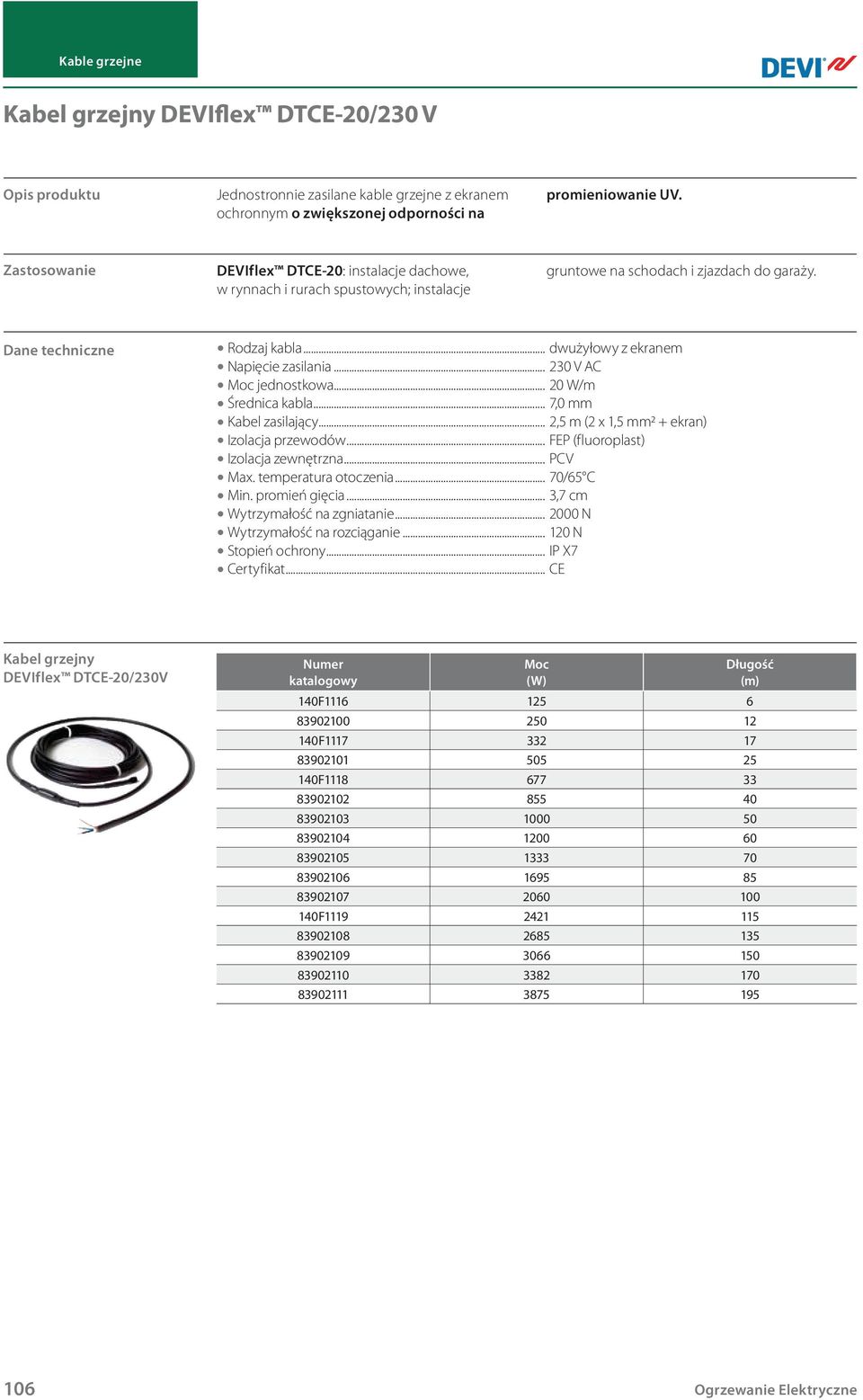

12 Kable grzejne Kabel grzejny DEVIflex DTCE-20/230 V Jednostronnie zasilane kable grzejne z ekranem ochronnym o zwiększonej odporności na promieniowanie UV. DEVIflex DTCE-20: instalacje dachowe, w rynnach i rurach spustowych; instalacje gruntowe na schodach i zjazdach do garaży. Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC jednostkowa W/m Średnica kabla... 7,0 mm Kabel zasilający... 2,5 m (2 x 1,5 mm2 + ekran) Izolacja przewodów... FEP (fluoroplast) Izolacja zewnętrzna... PCV Max. temperatura otoczenia... 70/65 C Min. promień gięcia... 3,7 cm Wytrzymałość na zgniatanie N Wytrzymałość na rozciąganie N Stopień ochrony... IP X7 Kabel grzejny DEVIflex DTCE-20/230V Długość 140F F F F Ogrzewanie Elektryczne

13 Kable grzejne Kable grzejne DEVIflex DTCE-30/230 V, DEVIflex DTCE-30/400 V Jednostronnie zasilane kable grzejne z ekranem ochronnym o zwiększonej odporności na promieniowanie UV. DEVIflex DTCE-30: instalacje dachowe na dużych powierzchniach dachów, w rynnach i rurach spustowych; instalacje gruntowe na schodach, zjazdach do garaży, na parkingach itp. Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC, 400 V AC jednostkowa W/m Średnica kabla... 7,0 mm Kabel zasilający» DTCE-30/230 V... 2,5 m (2 x 1,5 mm2 + ekran)» DTCE-30/400 V m (2 x 2,5 mm2 + ekran) Izolacja przewodów... FEP (fluoroplast) Izolacja zewnętrzna... PCV Max. temperatura otoczenia... 70/65 C Min. promień gięcia... 3,7 cm Wytrzymałość na zgniatanie N Wytrzymałość na rozciąganie N Stopień ochrony... IP X7 Kabel grzejny DEVIflex DTCE-30/230V Długość Kabel grzejny DEVIflex DTCE-30/400V Długość , Ogrzewanie Elektryczne 107

14 Kable grzejne Kabel grzejny DEVIflex DTIR-10/230 V Jednostronnie zasilany kabel grzejny o zmniejszonej średnicy. Jego duża sztywność umożliwia zachowanie nadanego mu w trakcie montażu kształtu. Ogrzewanie pomieszczeń, dogrzewanie posadzek kamiennych, stosowany również do renowacji starych podłóg (może być umieszczany bezpośrednio w zaprawie klejowej pod posadzką). Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC jednostkowa W/m Średnica kabla... 4,0 mm Kabel zasilający... 4,0 m (2 x 1,5 mm2 + ekran) Izolacja przewodów... FEP (fluoroplast) Izolacja zewnętrzna... PCV (bez domieszek ołowiu) Max. temperatura otoczenia C Min. promień gięcia... 3,0 cm Wytrzymałość N Stopień ochrony... IP X7 Kabel grzejny DEVIflex DTIR-10/230 V Długość Ogrzewanie Elektryczne

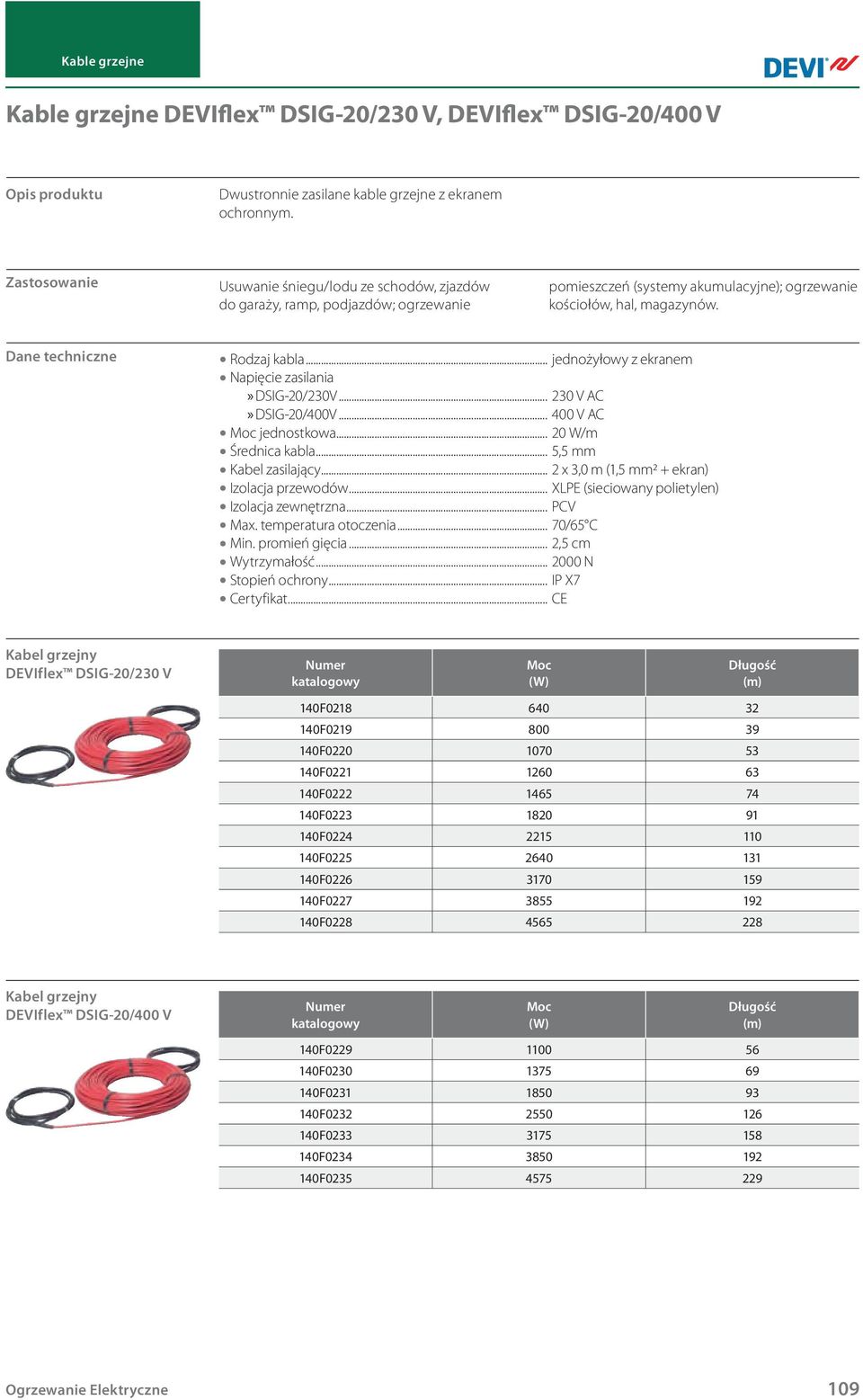

15 Kable grzejne Kable grzejne DEVIflex DSIG-20/230 V, DEVIflex DSIG-20/400 V Dwustronnie zasilane kable grzejne z ekranem ochronnym. Usuwanie śniegu/lodu ze schodów, zjazdów do garaży, ramp, podjazdów; ogrzewanie pomieszczeń (systemy akumulacyjne); ogrzewanie kościołów, hal, magazynów. Rodzaj kabla... jednożyłowy z ekranem Napięcie zasilania» DSIG-20/230V V AC» DSIG-20/400V V AC jednostkowa W/m Średnica kabla... 5,5 mm Kabel zasilający... 2 x 3,0 m (1,5 mm2 + ekran) Izolacja przewodów... XLPE (sieciowany polietylen) Izolacja zewnętrzna... PCV Max. temperatura otoczenia... 70/65 C Min. promień gięcia... 2,5 cm Wytrzymałość N Stopień ochrony... IP X7 Kabel grzejny DEVIflex DSIG-20/230 V Długość 140F F F F F F F F F F F Kabel grzejny DEVIflex DSIG-20/400 V Długość 140F F F F F F F Ogrzewanie Elektryczne 109

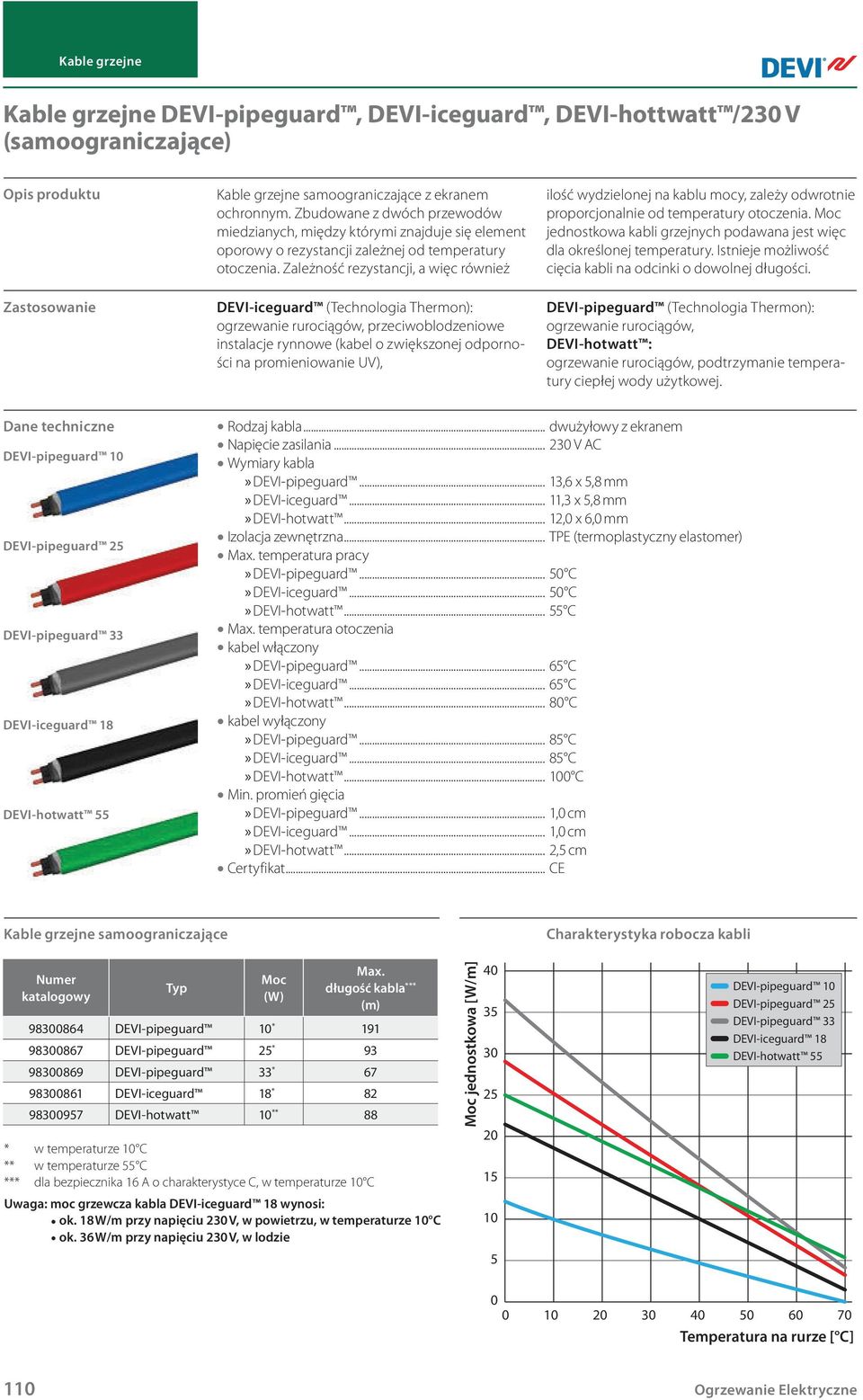

16 Kable grzejne Kable grzejne DEVI-pipeguard, DEVI-iceguard, DEVI-hottwatt /230 V (samoograniczające) Kable grzejne samoograniczające z ekranem ochronnym. Zbudowane z dwóch przewodów miedzianych, między którymi znajduje się element oporowy o rezystancji zależnej od temperatury otoczenia. Zależność rezystancji, a więc również ilość wydzielonej na kablu mocy, zależy odwrotnie proporcjonalnie od temperatury otoczenia. jednostkowa kabli grzejnych podawana jest więc dla określonej temperatury. Istnieje możliwość cięcia kabli na odcinki o dowolnej długości. DEVI-iceguard (Technologia Thermon): ogrzewanie rurociągów, przeciwoblodzeniowe instalacje rynnowe (kabel o zwiększonej odporności na promieniowanie UV), DEVI-pipeguard (Technologia Thermon): ogrzewanie rurociągów, DEVI-hotwatt : ogrzewanie rurociągów, podtrzymanie temperatury ciepłej wody użytkowej. DEVI-pipeguard 10 DEVI-pipeguard 25 DEVI-pipeguard 33 DEVI-iceguard 18 DEVI-hotwatt 55 Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC Wymiary kabla» DEVI-pipeguard... 13,6 x 5,8 mm» DEVI-iceguard... 11,3 x 5,8 mm» DEVI-hotwatt... 12,0 x 6,0 mm Izolacja zewnętrzna... TPE (termoplastyczny elastomer) Max. temperatura pracy» DEVI-pipeguard C» DEVI-iceguard C» DEVI-hotwatt C Max. temperatura otoczenia kabel włączony» DEVI-pipeguard C» DEVI-iceguard C» DEVI-hotwatt C kabel wyłączony» DEVI-pipeguard C» DEVI-iceguard C» DEVI-hotwatt C Min. promień gięcia» DEVI-pipeguard... 1,0 cm» DEVI-iceguard... 1,0 cm» DEVI-hotwatt... 2,5 cm Kable grzejne samoograniczające Charakterystyka robocza kabli Typ Max. długość kabla *** DEVI-pipeguard 10 * DEVI-pipeguard 25 * DEVI-pipeguard 33 * DEVI-iceguard 18 * DEVI-hotwatt 10 ** 88 * w temperaturze 10 C ** w temperaturze 55 C *** dla bezpiecznika 16 A o charakterystyce C, w temperaturze 10 C jednostkowa [W/m] DEVI-pipeguard 10 DEVI-pipeguard 25 DEVI-pipeguard 33 DEVI-iceguard 18 DEVI-hotwatt 55 Uwaga: moc grzewcza kabla DEVI-iceguard 18 wynosi: ok. 18 W/m przy napięciu 230 V, w powietrzu, w temperaturze 10 C ok. 36 W/m przy napięciu 230 V, w lodzie Temperatura na rurze [ C] 110 Ogrzewanie Elektryczne

17 Kable grzejne Zestawy podłączeniowe DEVI EasyConnect do kabli samoograniczających Zestawy podłączeniowe DEVI EasyConnect służą do wykonania podłączenia zasilania lub łączenia kabli grzejnych samoograniczających. Wykonane w postaci szybkozłączek z tworzywa odpornego na wysokie temperatury i promieniowanie UV. Łączenie i podłączenie zasilania do kabli grzejnych samoograniczających DEVI-pipeguard i DEVIiceguard. Modułowy system zestawów zapewnia szybki i niezawodny montaż oraz wysoki stopień W zestawach podłączeniowych znajduje się obudowa z tworzywa, system zacisków podłączeniowych, dławik uszczelniający oraz końcówka do uszczelnienia zakończenia kabla grzejnego. ochrony (IP68) wykonanego prawidłowo połączenia. Zestawy są przewidziane do montażu w obszarach nie zagrożonych wybuchem. Mufy łączące Max. napięcie robocze V AC/50 Hz Max. prąd roboczy A Max. temperatura otoczenia C Min. temperatura otoczenia C Rodzaj złącza... 3-polowe, niklowany mosiądz Obudowa... termoplast, PA66, bezhalogenowa, V-2 Stopień ochrony... IP 68 Uszczelka... NBR (kauczuk butadieno-akrylonitrylowy) Puszka łączeniowa Max. napięcie robocze V AC/50 Hz Max. prąd roboczy A Max. temperatura otoczenia C Min. temperatura otoczenia C Obudowa... PS (polistyren), PA66, bezhalogenowa, V-2 Stopień ochrony... IP65 Uszczelka... NBR (kauczuk butadieno-akrylonitrylowy) Zestawy podłączeniowe DEVI EasyConnect Typ Opis EC-1 Połączenie kabel grzejny kabel zasilający EC-T1 Połączenie kabel grzejny kabel grzejny EC-ETK Końcówka kabla EC1+ETK Połączenie kabel grzejny kabel zasilający z końcówką EC-T2 Połączenie kabel grzejny 2 kable grzejne EC-2 Zasilanie 2 kabli grzejnych EC-3 Zasilanie 3 kabli grzejnych EC-JB4 Zasilanie 4 kabli grzejnych, puszka montażowa EC-1 EC-2 EC-3 EC-ETK EC1+ETK EC-T1 EC-T2 Ogrzewanie Elektryczne 111

18 Kable grzejne Zestaw grzejny DPH-10/230 V Zestaw składa się z kabla samoograniczającego DEVI-pipeguard oraz odcinka kabla zimnego z wtyczką do podłączenia zasilania. Kabel samoograniczający wyposażony jest w ekran ochronny wykonany w 100% z folii AL. Zestaw nie wymaga termostatu. Można montować go na rurach stalowych, żeliwnych, PCV oraz PE, mocując go Ogrzewanie rurociągów. do powierzchni rury przy pomocy samoprzylepnej taśmy aluminiowej (patrz: Akcesoria str. 122), pod warstwą izolacji termicznej. W przypadku montażu na rurach PE, pod montowanym kablem grzejnym należy również zastosować w/w taśmę aluminiową. Rodzaj kabla... dwużyłowy z ekranem Napięcie zasilania V AC Wymiary kabla... 7,7 mm x 5,3 mm Kabel zasilający... 2 m Izolacja zewnętrzna... termoplastik Max. temperatura pracy C Max. temperatura otoczenia» kabel włączony C» kabel wyłączony C Min. promień gięcia... 2,5 cm Zestaw grzejny DPH-10/230 V Długość Ogrzewanie Elektryczne

19 Termostaty do ogrzwania pomieszczeń Bezprzewodowy system sterowania DEVIlink Nowoczesny system sterowania instalacjami ogrzewania podłogowego. System składa się z centralnego panelu sterującego DEVIlink CC oraz regulatorów DEVIlink FT i DEVIlink RS zainstalowanych w poszczególnych pomieszczeniach. DEVIlink FT pełni także funkcję modułu zasilającego maty/kable grzejne. Sterowanie instalacjami wewnętrznego ogrzewania podłogowego oraz akumulacyjnymi systemami ogrzewania podłogowego. DEVIlink CC centralny panel sterujący Wymiary mm x 125 mm x 25 mm Napięcie zasilania V DC ±10% Pobór mocy w stanie czuwania... max. 2 W Ekran... kolorowy ekran dotykowy 3,5 TFT Max. ilość wzmacniaczy w szeregu... 3 Zasięg nadajnika (w typowym budynku)... do 30 m Zakres temperatur otoczenia... od 0 C do +40 C Stopień ochrony... IP 21 DEVIlink RS regulator kontrolujący temperaturę powietrza Wymiary mm x 81 mm x 22,5 mm Zasilanie... 2 x bateria AA, 1,5 V Żywotność baterii... ok. 4-5 lat Typ czujnika... NTC (25 C/15 kω) Zasięg nadajnika (w typowym budynku)... do 30 m Zakres temperatur otoczenia... od -10 C do +35 C Stopień ochrony... IP 21 DEVIlink FT regulator kontrolujący temperaturę podłogi Wymiary mm x 85 mm x 21 mm Napięcie zasilania V AC Pobór mocy w stanie czuwania... max. 1 W Max. obciążenie rezystancyjne A Typ czujnika... NTC (25 C/15 kω) Zasięg nadajnika (w typowym budynku)... do 30 m Zakres temperatur otoczenia... od -10 C do +30 C Stopień ochrony... IP 31 UWAGA: nadajników wynosi 1 mw, pracują na częstotliwości 868,42 MHz. Typ Opis DEVIlink CM DEVIlink CC, PSU centralny panel sterujący z zasilaczem naściennym DEVIlink CC, NSU centralny panel sterujący z zasilaczem sieciowym DEVIlink RS regulator temperatury powietrza DEVIlink FT regulator temperatury podłogi 088L9269 DEVIlink IS info serwer do systemu DEVIlink 088L1911 DEVIlink CM moduł komunikacyjny do systemu DEVIlink UWAGA: Przewód czujnika podłogowego można przedłużać (przewodem 2 x 0,75 mm 2 ) do 50 m, bez wpływu na dokładność pomiaru. DEVIlink IS Ogrzewanie Elektryczne 113

20 Termostaty do ogrzwania pomieszczeń Bezprzewodowy system sterowania DEVIlink DEVIlink PSU zasilacz sieciowy naścienny (montaż podtynkowy) DEVIlink NSU zasilacz sieciowy (montaż natynkowy) DEVIlink BSU zasilacz bateryjny (przenośny) DEVIlink PR gniazdo wtykowe (przekaźnik) DEVIlink HR przekaźnik podtynkowy CF-RU wzmacniacz dla systemów DEVIlink living connect elektroniczny, zdalnie programowalny termostat grzejnikowy Napięcie sieci V AC, 50/60 Hz Napięcie wyjściowe V DC ±10% Pobór mocy bez obciążenia... max. 0,15 W Obciążalność W Długość kabla przyłączeniowego... 2,5 m Napięcie sieci V AC, 50/60 Hz Napięcie wyjściowe V DC ±10% Pobór mocy bez obciążenia... max. 0,75 W Obciążalność W Napięcie wyjściowe V DC ±10% Zasilanie x bateria AA Wymiary mm x 59 mm x 75 mm Napięcie zasilania V AC, 50 Hz Pobór mocy bez obciążenia... max. 1 W Zasięg nadajnika (w typowym budynku)... do 30 m Obciążenie W, 460 VA Przekaźnik... jednobiegunowy Stopień ochrony... IP 20 Wymiary mm x 59 mm x 75 mm Napięcie zasilania V AC, 50 Hz Pobór mocy bez obciążenia... max. 1 W Zasięg nadajnika (w typowym budynku)... do 30 m Obciążenie W, 460 VA Przekaźnik... jednobiegunowy Stopień ochrony... IP 20 Napięcie zasilania V AC, 50 Hz Zasięg transmisji (w typowym budynku).... do 30 m transmisji... < 1 mw Długość kabla zasilania... 3 m Stopień ochrony.... IP 21 Zasięg transmisji... max. 30 m Zasilanie.... 2x1,5 V AA, alkaliczne, klasa III (SELV) Zakres temperatur otoczenia... od 0 C do +40 C Pobór mocy w stanie gotowości... 3 mw Pobór mocy w stanie aktywności... 1,2 W Stopień ochrony... IP 20 Typ Opis DEVIlink BSU zasilacz bateryjny PSU do DEVIlink CC zasilacz naścienny NSU do DEVIlink CC zasilacz sieciowy DEVIlink PR gniazdo wtykowe (przekaźnik) DEVIlink HR przekaźnik podtynkowy 088U0230 CF-RU wzmacniacz dla systemów DEVIlink 014G0002 living connect z adapterem Danfoss RA oraz K (M30x1,5) * grupa produktowa PL03 DEVIlink PSU DEVIlink NSU DEVIlink BSU DEVIlink PR DEVIlink HR CF-RU living connect 114 Ogrzewanie Elektryczne

21 Termostaty do ogrzwania pomieszczeń Termostaty DEVIreg 130, DEVIreg 132 Elektroniczne termostaty są dostępne w dwóch wersjach: DEVIreg 130 z podłogowym czujnikiem temperatury, DEVIreg 132 z dwoma czujnikami: powietrznym (wbudowany) i podłogowym (limiter temperatury podłogi) Sterowanie instalacjami wewnętrznego ogrzewania podłogowego. Wymiary mm x 82 mm x 36 mm Montaż... natynkowy Napięcie zasilania V AC Pobór mocy... max. 5 W Max. obciążenie rezystancyjne A Typ czujnika... NTC (25 C/15 kω) Długość przewodu czujnika... 3 m Wyłącznik zasilania... jednobiegunowy Wskaźnik stanu... dwukolorowa dioda LED Zakres temperatur otoczenia... od -10 C do +50 C Histereza» DEVIreg ± 0,4 C» DEVIreg ± 0,2 C Stopień ochrony... IP 30 Termostaty DEVIreg 130, DEVIreg 132 Typ Zakres regulacji temperatury Rodzaj czujnika 140F1010 DEVIreg C 45 C podłogowy 140F1011 DEVIreg C 35 C* powietrzny + podłogowy * zakres ograniczenia temperatury podłogi: 20 C 50 C Uwaga: Przewód czujnika podłogowego można przedłużać (przewodem o przekroju 2 x 0,75 mm 2 ) do 50 m, bez wpływu na dokładność pomiaru. Termostat DEVIreg 130 UWAGA! Podłogowy czujnik temperatury dostarczany w komplecie. Schemat DEVIreg 130 Schemat DEVIreg 132 Ogrzewanie Elektryczne 115

22 Termostaty do ogrzwania pomieszczeń Termostaty DEVIreg 530, DEVIreg 531, DEVIreg 532 Elektroniczne termostaty z wyłącznikiem. Posiadają wbudowaną funkcję ochrony przed zamarzaniem (+5 C) oraz układ kontroli działania czujnika, który wyłącza ogrzewanie w przypadku awarii czujnika temperatury podłogi oraz kompensację histerezy. Termostaty zużywają bardzo mało energii w stanie czuwania. Sterowanie instalacjami wewnętrznego ogrzewania podłogowego. Są dostępne w trzech wersjach: DEVIreg 530 z podłogowym czujnikiem temperatury, DEVIreg 531 z wbudowanym powietrznym czujnikiem temperatury, DEVIreg 532 z dwoma czujnikami: powietrznym (wbudowany) i podłogowym (limiter temperatury podłogi). Wymiary mm x 84 mm x 47 mm Montaż... podtynkowy (puszka Ø 70) Napięcie zasilania V AC Pobór mocy... max. 0,25 W Max. obciążenie rezystancyjne A Typ czujnika... NTC (25 C/15 kω) Długość przewodu czujnika... 3 m Wyłącznik zasilania... jednobiegunowy Wskaźnik stanu... dwukolorowa dioda LED Zakres temperatur otoczenia... od -10 C do +50 C Histereza» DEVIreg ± 0,4 C» DEVIreg ± 0,2 C» DEVIreg ± 0,2 C Stopień ochrony... IP 31 Termostaty DEVIreg 530, DEVIreg 531, DEVIreg 532 Typ Zakres regulacji temperatury Rodzaj czujnika 140F1030 DEVIreg C 45 C podłogowy 140F1034 DEVIreg C 35 C powietrzny 140F1037 DEVIreg C 35 C* powietrzny + podłogowy (ogranicznik) Termostat DEVIreg 530 * zakres ograniczenia temperatury podłogi: 20 C 50 C Uwaga: Przewód czujnika podłogowego można przedłużać (przewodem o przekroju 2 x 0,75 mm 2 ) do 50 m, bez wpływu na dokładność pomiaru. napięcie zasilania V N L kabel grzejny 15 A czujnik temp. NTC NTC napięcie zasilania V N L kabel Max.Load grzejny 15 A napięcie zasilania V N L kabel Max.Load grzejny 15 A czujnik temp. NTC NTC NC NC NC NC NC UWAGA! Podłogowy czujnik temperatury dostarczany w komplecie. N N LOAD L L LOAD NTC N N LOAD L L LOAD N N LOAD L L LOAD NTC C 5-45 C 5-35 C 5-35 C Schemat DEVIreg 530 Schemat DEVIreg 531 Schemat DEVIreg Ogrzewanie Elektryczne

23 Termostaty do ogrzwania pomieszczeń Termostat DEVIreg 535 Elektroniczny termostat z wyłącznikiem. Termostat posiada programator z czterema trybami pracy (w tym tygodniowy). Wyposażony jest w dwa czujniki: powietrzny (wbudowany) i podłogowy. Może on współpracować z czujnikiem temperatury podłogi, czujnikiem temperatury powietrza lub z dwoma czujnikami jednocześnie. Termostat może kontrolować temperaturę w wybranych pomieszczeniach lub w całym budynku wyposażonym w elektryczne ogrzewanie podłogowe. Wbudowana jest także funkcja ochrony przed zamarzaniem (+5 C) oraz układ kontroli działania czujnika, który wyłącza ogrzewanie w przypadku awarii czujnika temperatury podłogi. Sterowanie instalacjami wewnętrznego ogrzewania podłogowego. Wymiary mm x 84 mm x 47 mm Montaż... podtynkowy (puszka Ø 70) Napięcie zasilania V AC Pobór mocy... max. 0,30 W Max. obciążenie rezystancyjne A Typ czujnika... NTC (25 C/15 kω) Długość przewodu czujnika... 3 m Wyłącznik zasilania... dwubiegunowy Wskaźnik stanu... dwukolorowa dioda LED Zakres temperatur otoczenia... od -10 C do +50 C Histereza» z czujnikiem powietrznym... ± 0,2 C» tylko z czujnikiem podłogowym... ± 0,4 C Stopień ochrony... IP 31 Termostat DEVIreg 535 Typ Zakres regulacji temperatury Rodzaj czujnika 140F1050 DEVIreg C 45 C 5 C 35 C* podłogowy powietrzny + podłogowy * możliwość nastawy temperatury granicznej podłogi: max C, min C tylko przy kombinacji czujników powietrza i podłogi. Uwaga: Przewód czujnika podłogowego można przedłużać (przewodem o przekroju 2 x 0,75 mm 2 ) do 50 m, bez wpływu na dokładność pomiaru. Termostat DEVIreg 535 napięcie zasilania V~ kabel grzejny 15 A czujnik temp. NTC N N LOAD L L LOAD NTC UWAGA! Podłogowy czujnik temperatury dostarczany w komplecie. Schemat DEVIreg 535 Ogrzewanie Elektryczne 117

24 Termostaty do ogrzwania pomieszczeń Termostat DEVIreg Touch Elektroniczny regulator temperatury z zegarem i tygodniowym programatorem. Współpracuje z dwoma typami czujników: powietrznym i podłogowym lub z każdym z nich niezależnie. Termostat oferuje wiele dodatkowych funkcji: możliwość przenoszenia nastaw przy pomocy kodu, termostat działający w oparciu o regulację PWM, funkcja otwarte okno, zabezpieczenie przed dziećmi, możliwość ustawienia okresów temperatury komfortowej i ekonomicznej niezależnie dla każdego dnia tygodnia, funkcja prognozowania z optymalizacją załączenia i wyłączenia ogrzewania, pomiar zużycia energii, podtrzymanie bateryjne nastaw, godziny, daty i pomiaru zużycia energii przez 24 h. Sterowanie instalacjami wewnętrznego ogrzewania podłogowego oraz akumulacyjnymi systemami ogrzewania podłogowego. Wymiary mm x 84 mm x 44 mm Montaż... podtynkowy (puszka Ø 70) Napięcie zasilania V AC Pobór mocy... max. 400 mw Max. obciążenie rezystancyjne A Typ czujnika... NTC (25 C/15 kω) Długość przewodu czujnika... 3 m Wyłącznik zasilania... jednobiegunowy Wskaźnik stanu... dotykowy wyświetlacz LCD Zakres temperatur otoczenia... od +5 C do +30 C Histereza» z czujnikiem powietrznym... ± 0,2 C» tylko z czujnikiem podłogowym... ± 0,4 C Stopień ochrony... IP 21 Termostat DEVIreg Touch 140F1064 Typ Zakres regulacji temperatury Rodzaj czujnika DEVIreg Touch C C podłogowy powietrzny (wbudowany) Uwaga: Przewód czujnika podłogowego można przedłużać (przewodem o przekroju 2 x 0,75 mm 2 ) do 50 m, bez wpływu na dokładność pomiaru. Termostat DEVIreg Touch UWAGA! Podłogowy czujnik temperatury dostarczany w komplecie. Zasilanie V Hz Schemat DEVIreg Touch 118 Ogrzewanie Elektryczne

25 Termostaty do zastosowań specjalnych Termostat DEVIreg 316 Elektroniczny termostat z możliwością pracy jako termostat różnicowy z regulacją histerezy. Posiada funkcję obniżenia temperatury z płynną regulacją w zakresie: 0 C - 8 C (opcjonalnie w połączeniu z dodatkowym, zewnętrznym zegarem). Sterowanie instalacjami ogrzewania podłogowego, przeciwoblodzeniowymi oraz specjalnymi. Wymiary...52 mm x 86 mm x 53 mm Montaż....szyna typu DIN Napięcie zasilania V AC Max. obciążenie rezystancyjne» ogrzewanie A» chłodzenie A Typ czujnika... NTC (25 C/15 kω) Wskaźnik stanu... diody LED Zakres temperatur otoczenia... od -10 C do +50 C Histereza... 0,2 C - 6 C (regulowana) Stopień ochrony... IP 20 Termostat DEVIreg 316 Typ Zakres regulacji temperatury 140F1075 DEVIreg C +50 C Typy czujników temperatury współpracujących z termostatem DEVIreg 316 Termostat DEVIreg 316 Rodzaj czujnika Długość przewodu Stopień ochrony 140F1091 przewodowy temperatury 3,0 m IP F1090 powietrzny IP F1096 powietrzny hermetyczny IP F1092 przewodowy temperatury typu NTC (wzmocniona izolacja) 2,5 m UWAGA! Przewodowy czujnik temperatury o zwiększonej odporności na uszkodzenia mechaniczne dostarczony w komplecie. Schemat DEVIreg 316 Schemat DEVIreg 316 Ogrzewanie Elektryczne 119

26 Termostaty do zastosowań specjalnych Termostat DEVIreg 330 Elektroniczny termostat dostępny w trzech zakresach temperatur. Istnieje możliwość wykorzystania go do sterowania ogrzewaniem lub wentylacją. Posiada dodatkową funkcję obniżenia temperatury o 5 C (opcjonalnie w połączeniu z dodatkowym, zewnętrznym zegarem). Sterowanie instalacjami ogrzewania podłogowego, przeciwoblodzeniowymi oraz specjalnymi. Wymiary mm x 86 mm x 52 mm Montaż... szyna typu DIN Napięcie zasilania V AC Max. obciążenie rezystancyjne» ogrzewanie A» chłodzenie A Typ czujnika... NTC (25 C/15 kω) Długość przewodu czujnika... 3 m Wskaźnik stanu... dwukolorowa dioda LED Zakres temperatur otoczenia... od -10 C do +50 C Stopień ochrony... IP 20 Termostat DEVIreg 330 Typ Zakres regulacji temperatury Rodzaj czujnika 140F1070 DEVIreg C C przewodowy temperatury 140F1072 DEVIreg C C podłogowy 140F1073 DEVIreg C C przewodowy temperatury Termostat DEVIreg 330 Rodzaj czujnika Długość przewodu Stopień ochrony 140F1092 przewodowy temperatury typu NTC (wzmocniona izolacja) 2,5 m UWAGA! Przewodowy czujnik temperatury o zwiększonej odporności na uszkodzenia mechaniczne dostarczony w komplecie. Schemat DEVIreg 330 Schemat DEVIreg Ogrzewanie Elektryczne

27 Termostaty do zastosowań specjalnych Termostat DEVIreg 610 Elektroniczny termostat z wyłącznikiem. Sprzedawany jest razem z przewodowym czujnikiem temperatury o zwiększonej odporności na uszkodzenia mechaniczne, który można zamontować w zespole z termostatem (możliwość połączenia obudowy termostatu i czujnika przy pomocy dławika stanowiącego komplet zestawu). Sterowanie instalacjami ogrzewania podłogowego, przeciwoblodzeniowymi oraz specjalnymi. Wymiary... 69,5 mm x 100 mm x 45 mm Montaż... natynkowy, podtynkowy, na rurze Napięcie zasilania V AC Max. obciążenie rezystancyjne A Typ czujnika... NTC (25 C/15 kω) Wskaźnik stanu... dwukolorowa dioda LED Zakres temperatur otoczenia... od -30 C do +50 C Histereza... 0,2 C Stopień ochrony... IP 44 Certyfikat... CE Termostat DEVIreg 610 Typ Zakres regulacji temperatury 140F1080 DEVIreg C +50 C Uwaga: Przewód czujnika podłogowego można przedłużać (przewodem o przekroju 2 x 0,75 mm 2 ) do 50 m, bez wpływu na dokładność pomiaru. Termostat DEVIreg 610 UWAGA! Przewodowy czujnik temperatury o zwiększonej odporności na uszkodzenia mechaniczne dostarczony w komplecie. Schemat DEVIreg 610 Schemat DEVIreg 610 Ogrzewanie Elektryczne 121

28 Termostaty do zastosowań specjalnych Termostat DEVIreg 850 Elektroniczny sterownik mikroprocesorowy DEVIreg 850 przeznaczony do sterowania systemami przeciwoblodzeniowymi. Zasilany jest osobnym zasilaczem 24 V. W zależności od typu instalacji sterownik może współpracować z czterema czujnikami gruntowymi lub rynnowymi. Powierzchnia pomiarowa czujników jest ogrzewana wbudowaną grzałką włączaną przez Sterowanie gruntowymi bądź rynnowymi instalacjami przeciw o blo dzeniowymi. sterownik w przypadku wystąpienia niskich temperatur. Termostat posiada w pełni cyfrowy system komunikacji pomiędzy jednostką centralną a czujnikami, a także unikalną możliwość jednoczesnego sterowania dwoma systemami grzewczymi: rynnowym i gruntowym lub dwiema strefami w jednym z systemów. zasilacz czujniki gruntowe czujnik rynnowy Termostat DEVIreg 850 Sterownik i akcesoria jednostka centralna 140F F F F1089 Wymiary» termostat DEVIreg mm x 86 mm x 53 mm» zasilacz mm x 86 mm x 53 mm» czujnik rynnowy mm x 23,5 mm x 15 mm» czujnik gruntowy (z obudową) mm (średnica); 98 mm (wysokość) Montaż... szyna typu DIN Napięcie zasilania:» termostat DEVIreg V DC» sieć prądu zmiennego V AC Pobór mocy» termostat DEVIreg max. 3 W» moc zasilacza W» czujnik rynnowy... max. 8 W» czujnik gruntowy... max. 13 W Max. obciążenie rezystancyjne A Wyświetlacz... 2 linie po 16 znaków, podświetlany Max. ilość urządzeń (do podłączenia)... 4 Zakres temperatury otoczenia» termostat DEVIreg od -10 C do +40 C» czujnik dachowy... od -50 C do +70 C» czujnik gruntowy... od -30 C do +70 C Stopień ochrony» termostat DEVIreg IP 20» czujniki rynnowy... IP 67» czujniki gruntowe... IP 67 Rodzaj czujników... zintegrowane czujniki wilgoci i temperatury Typ DEVIreg 850 z zasilaczem 24 V DC czujnik gruntowy czujnik rynnowy zasilacz 24 V DC Schemat DEVIreg 850 Przekroje żył przewodów zasilających do czujnika w zależności od jego odległości od jednostki centralnej Przekrój żyły kabla* (mm 2 ) Długość maksymalna** , , * Kable czterożyłowe ** Standardowa długość kabla 15 m 24 V DC Alarm 250 V~ 2A System A 250 V~ 8A DEVIreg 850 System B 250 V~ 8A 122 Ogrzewanie Elektryczne

29 Porównanie termostatów DEVIreg Termostaty do ogrzewania podłogowego * zakres ograniczenia temperatury podłogi: 20 C 50 C tak ogrzewanie pomieszczeń z podłogami drewnianymi PD czujnik temperatury podłogi PO czujnik temperatury powietrza RS DEVIlink RS FT DEVIlink FT. Termostaty do zastosowań specjalnych termostat przeciwoblodzeniowe dachowe* przeciwoblodzeniowe gruntowe* ogrzewanie ruruciągów* przyśpieszanie wiązania betonu* zakres regulacji wskaźnik stanu informacja o uszkodzeniu czujnika możliwość programowania sposób montażu obciążenie rezystancyjne miejsce pomiaru temperatury temperatura otoczenia wymiary [mm] termostat podgrzewanie podłogi ogrzewanie podłogowe zakres regulacji wskaźnik stanu informacja o uszkodzeniu czujnika możliwość programowania sposób montażu obciążenie rezystancyjne miejsce pomiaru temperatury wymiary [mm] DEVIlink +5 C +45 C kolorowy ekran dotykowy 3,5 TFT do 336 nastaw na tydzień, zabezpieczenie przed zamarzaniem natynkowy/ podtynkowy 15 A (FT) PO (RS) PD (FT) 107 x125 x25 DEVIreg C +45 C dwukolorowa dioda LED natynkowy 16 A PD 82 x 82 x 36 DEVIreg C +35 C* dwukolorowa dioda LED natynkowy 16 A PO+PD 82 x 82 x 36 DEVIreg C +45 C dwukolorowa dioda LED podtynkowy 15 A PD 84 x 84 x 47 DEVIreg C +35 C dwukolorowa dioda LED podtynkowy 15 A PO 84 x 84 x 47 DEVIreg C +35 C* dwukolorowa dioda LED podtynkowy 15 A PO+PD 84 x 84 x 47 DEVIreg C +45 C (PD); +5 C +35 C (PO+PD) dwukolorowa dioda LED wyświetlacz LCD 4 bloki programowe, w tym tygodniowy, zabezpieczenie przed zamarzaniem podtynkowy 15 A PO+PD 84 x 84 x 47 DEVIreg Touch +5 C +45 C (PD) +5 C +35 C (PO+PD) dotykowy wyświetlacz LCD indywidualne nastawy dla każdego dnia, możliwość programowania za pomocą kodu podtynkowy 16 A PO+PD 84 x 84 x 44 DEVIreg C +50 C diody LED szyna typu DIN 16 A PO/PD -10 C +50 C 52 x 86 x 53 DEVIreg C +10 C +5 C +45 C +60 C +160 C dwukolorowa dioda LED szyna typu DIN 16 A PO/PD -10 C +50 C 36 x 86 x 52 DEVIreg C +50 C dwukolorowa dioda LED natynkowy podtynkowy na rurze 10 A PO -30 C +50 C 69,5 x 100 x 45 DEVIreg 850 temp. topnienia +1 C +99 C temp. czuwania (gruntowy) -20 C +0 C 105 x 86 x 53 2 linie po 16 znaków szyna typu DIN 15 A WT -10 C +40 C + zasilacz: 70 x 86 x 53 * zastosowanie tak dopuszcza się PD czujnik temperatury podłogi PO czujnik temperatury powietrza WT zintegrowany czujnik wilgoci i temperatury Ogrzewanie Elektryczne 123

30 Pozostałe Płyta montażowa do suchego systemu DEVIcell dry Płyta montażowa wykonana ze specjalnej bardzo twardej odmiany styropianu, o grubości 12 mm, pokrytego odpowiednio wyprofilowaną aluminiową blachą o grubości 1 mm. Płyta umożliwia wykonanie tzw. suchej (bez potrzeby stosowania zaprawy cementowo-piaskowej) instalacji elektrycznego ogrzewania podłogowego pod podłogami drewnianymi i panelowymi. instalacje elektrycznego ogrzewania podłogowego pod podłogami drewnianymi oraz panelowymi. Wymiary...50 cm x 100 cm Grubość warstwy aluminium...1 mm Izolacja...12 mm (ognioodporna) Współczynnik przenikania ciepła...3 W/m2K Odporność na odkształcenia kg/m2 Max. temperatura pracy...80 C Powłoka zewnętrzna...polistyren pokryty warstwą aluminium Akcesoria dodatkowe... obudowa dla czujnika temperatury, rurka montażowa Niezbędna ilość kabla grzejnego...10 m na każdy 1 m 2 płyty grzewczej Zestawy płyt DEVIcell dry Powierzchnia m m m Ogrzewanie Elektryczne

31 Akcesoria Zestaw naprawczy do kabli grzejnych CS-2A Zestaw naprawczy do mat grzejnych Ocynkowana, stalowa taśma montażowa DEVIfast. Długość: 5 m Długość: 25 m Ocynkowana, stalowa taśma montażowa podwójna DEVIfast Double Długość: 25 cm Długość: 50 cm Samoprzylepna taśma aluminiowa. Szerokość: 50 mm Długość: 45 m Samoprzylepna taśma aluminiowa z nadrukiem DEVI. Szerokość: 50 mm Długość: 45 m Samoprzylepna taśma aluminiowa z nadrukiem DEVI. Szerokość: 38 mm Długość: 50 m Taśma montażowa DEVIclip C-C. Długość: 1 m Ilość: 10 szt Taśma montażowa plastikowa. Długość: 1 m Ilość: 1 szt Zestaw do montażu czujnika temperatury podłogi, do płyty DEVIcell-dry. W skład zestawu wchodzą: elastyczna rurka montażowa (0=9mm), samoprzylepna folia aluminiowa, plastikowa końcówka montażowa Zestaw do montażu czujnika temperatury podłogi. W skład zestawu wchodzą: elastyczna rurka montażowa (0=9mm) oraz mosiężna końcówka nasadowa Mosiężna końcówka nasadowa do montażu czujnika temperatury podłogi. 140F1091 Czujnik temperatury podłogi typu NTC (25 C/15 kω). Długość przewodu: 3 m Stopień ochrony: IP F1092 Przewodowy czujnik temperatury NTC (wzmocniona izolacja) Długość przewodu: 2,5 m 140F1096 Powietrzny, hermetyczny czujnik temperatury typu NTC (25 C/15 kω). Stopień ochrony: IP 44 Ogrzewanie Elektryczne 125
