PROJEKT BUDOWLANO - WYKONAWCZY

Transkrypt

1 STOWARZYSZENIE INśYNIERÓW I TECHNIKÓW KOMUNIKACJI ODDZIAŁ W LUBLINIE Lublin ul. M.C. Skłodowskiej 3 tel tel./fax OŚRODEK USŁUG TECHNICZNO-EKONOMICZNYCH Lublin ul. Chopina 8/19 tel tel./fax Nr rej. 4/2009 TYTUŁ OPRACOWANIA PROJEKT BUDOWLANO - WYKONAWCZY na budowę drogi gminnej w m. Wrzelów Gm. Łaziska LOKALIZACJA Wrzelów, Gm. Łaziska ZLECENIODAWCA Urząd Gminy Łaziska ADRES Łaziska Świadczy usługi w zakresie: budownictwa kolejnictwa dróg mostów ulic i placów inŝynierii i organizacji ruchu komunikacji gospodarki samochodowej przetargów Wykonuje: 1. ZTE i koncepcje 2. Projekty techniczne 3. Opinie i ekspertyzy 4. Nadzory inwestorskie 5. Usługi róŝne 6. Kosztorysy inwestorskie i ofertowe 7. Doradztwo techn. i ekon. 8. Umowy o roboty bud. 9. Przetargi z Ustawy o Zam.Publ. 10. Szkolenia z Ustawy o Z.P. i inne na zgłoszenia Nr umowy: 4/2009 z r. Lublin, luty 2009 r. Funkcja Imię i nazwisko Podpis Projektant Witold Baranowski upr. bud. kom. 2040/26/66 upr. WKZ 9/P/94, LOIIB LUB/BD/0015/01 Sprawdzający mgr inŝ. Zbigniew Mitura upr. bud. 2040/200/66 LOIIB LUB.BD/1248/01 Dyrektor OUTE mgr inŝ. Jerzy Ekiert

2 OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r Prawo Budowlane, (tekst jednolity z 2003 r. Dz. U. 207 poz z późniejszymi zmianami) oświadczam Ŝe projekt budowlano-wykonawczy na budowę drogi gminnej w miejscowości Wrzelów gm. Łaziska został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Witold Baranowski up. bud. kom. 2040/26/66 Lublin, luty 2009 r.

3 OŚWIADCZENIE Zgodnie z art. 20 Ustawy Prawo Budowlane Dz.U. Nr 89, poz.414 z późniejszymi zmianami) oraz z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie szczegółowego zakresu i formy dokumentacji projektowej (Dz. U. Nr 202, poz.2072) Stowarzyszenie InŜynierów i Techników Komunikacji Rzeczpospolitej Polskiej Oddział w Lublinie oświadcza, Ŝe praca projektowa: Projekt budowlano - wykonawczy na budowę drogi gminnej w m. Wrzelów gm. Łaziska w stadium projektu budowlano - wykonawczego branŝy drogowej jest wykonana zgodnie z umową znak - z dnia r. zawartą pomiędzy Urzędem Gminy Łaziska a SITK RP Oddział w Lublinie oraz z obowiązującymi przepisami techniczno budowlanymi i normami. Zamawiającemu zostaje wydana w stanie kompletnym z punktu widzenia celu, któremu ma słuŝyć oraz została sprawdzona.... Projektant branŝy drogowej... Dyrektor OUTE SITK Lublin luty 2009 r.

4

5

6

7

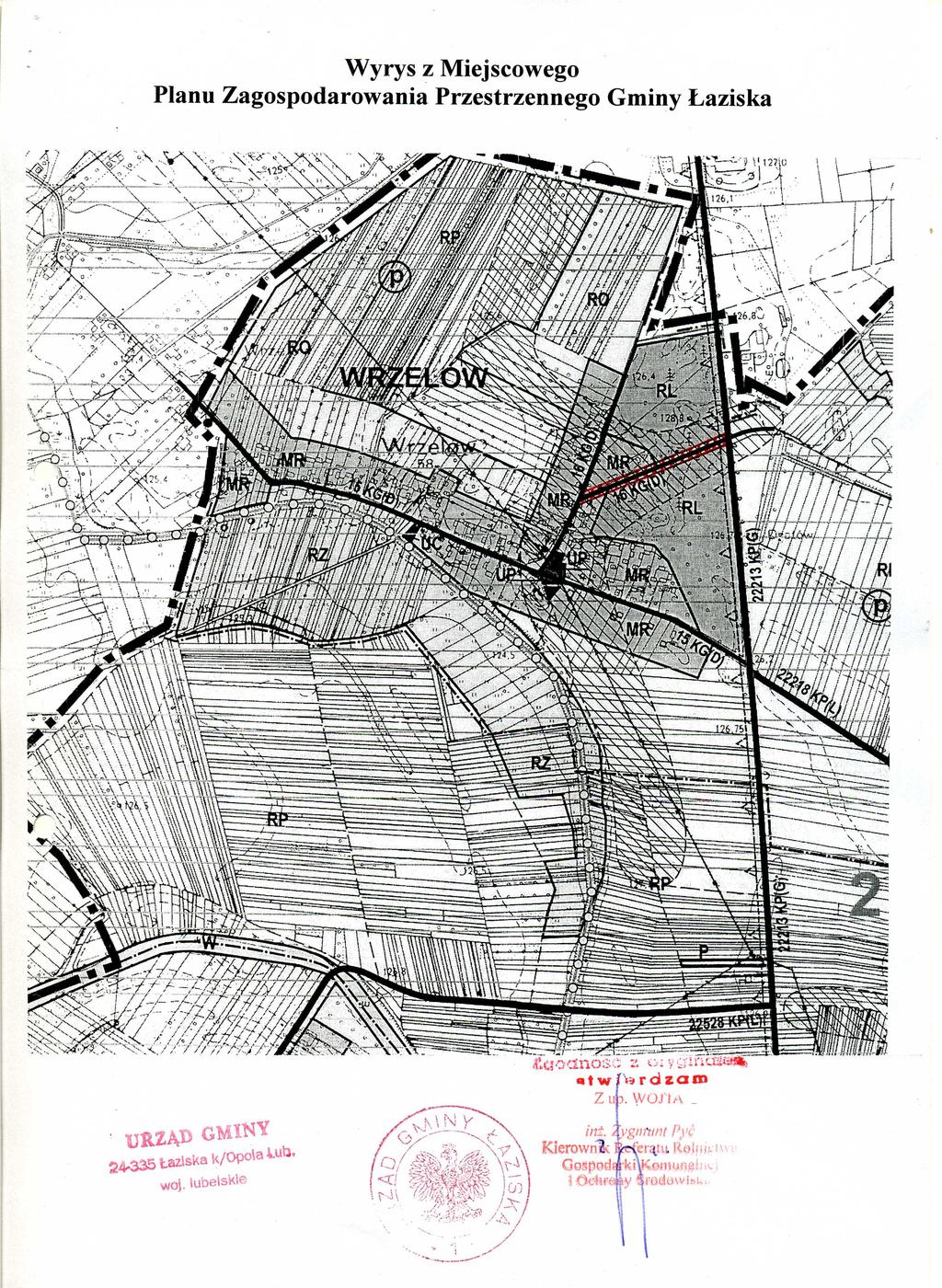

8 Spis załączników A. Część I. Opisowa 1. Oświadczenie projektanta 2 2. Oświadczenie o kompletności 3 3. Uprawnienia budowlane 4 4. Zaświadczenie LOIIB 5 5. Opis techniczny 8 6. Wypis i wyrys z m.p.z.p Notatka słuŝbowa Tabela robót ziemnych Uzgodnienia 17a 10. BIOZ 18 B. Część II. Rysunkowa 1. Plan sytuacyjny skala 1: Profil podłuŝny skala 1:100/ Przekroje poprzeczne skala 1: Przekroje konstrukcyjne skala 1:50/100/200 29

9 Opis techniczny do projektu budowlano wykonawczego na budowę drogi gminnej w m. Wrzelów gm. Łaziska I. Podstawa prawna 1. Umowa nr 4/2009 z dnia r. zawarta pomiędzy Urzędem Gminy w Łaziskach a Stowarzyszeniem InŜynierów i Techników Komunikacji RP O/Lublin 2. Mapa do celów projektowych w skali 1:1000 wykonana przez Geomax Sp. z o.o. Misztal-Stateczny w Opolu Lubelskim 3. Wypis z Miejscowego Planu Zagospodarowania Przestrzennego Gminy Łaziska znak RGŚ / Notatka słuŝbowa z r. spisana w Urzędzie Gminy Łaziska 5. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z r. Dz.U. Nr 43 z r. 6. Rozporządzenie Ministra Infrastruktury z r. Dz.U. Nr 120 poz Rozporządzenie Ministra Infrastruktury z r. Dz.U. Nr 177 w sprawie określenia szczegółowych warunków zarządzania ruchem drogowym 8. Załącznik Nr 1 do Dz.U. Nr 220 poz z r. 9. Katalog Typowych Konstrukcji Podatnych i Półsztywnych Naw. Ulic Ministra Transportu i Gospodarki Morskiej Generalna Dyrekcja Dróg Publicznych z r. II. Zakres opracowania Opracowanie obejmuje projekt budowlano wykonawczy na budowę drogi gminnej 16 KG(D) w m. Wrzelów gm. Łaziska na odcinku 359 mb od drogi gminnej nr L o nawierzchni asfaltowej do drogi powiatowej nr KP(F) Wilków Łaziska o nawierzchni asfaltowej, i polega na: wykonaniu jezdni szerokości 3,5 m z poszerzeniem do 5,0 m dł. 25 i 30 m na wlotach do drogi powiatowej i drogi gminnej pobocze ziemne 2 x 0,75 m wykonaniu w km mijanki szer. 5,0 m i długości 25 m uzyskaniu wymaganego profilu podłuŝnego i poprzecznego nawierzchni uporządkowaniu odwodnienia powierzchniowego

10 wykonaniu rowów napływowych i odpływowych do przepustów na wlotach do drogi powiatowej III. Opis stanu istniejącego 1. Ogólny opis terenu Obszar po którym przebiega projektowana droga połoŝony jest na terenie administrowanym przez Urząd Gminy Łaziska 2. Opis stanu istniejącego Na całym projektowanym odcinku droga o nawierzchni gruntowej. Początek projektu w osi istniejącej nawierzchni asfaltowej drogi gminnej nr L. Koniec projektu w km w osi nawierzchni asfaltowej drogi powiatowej nr Istniejące uzbrojenie: - wodociąg, - telefon, - linia napowietrzna nn nie kolidują z budową drogi. Istniejący teren płaski, dochodzi do 1% spadku podłuŝnego i poprzecznego. IV. Elementy projektowane Drogę projektuje sie o następujących parametrach: droga gminna klasy L kategoria ruchu KR-2 (ruch lekki) Vp 30 km/h grupa nośności G-2 mrozoodporność 0,4 Hz obciąŝenie 8 Mg/oś standard nawierzchni III przepust z kręgów betonowych średnicy 60 cm na ławie Ŝwirowej, bez ścianek czołowych. 1. Plan sytuacyjny Budowę drogi projektowano przy załoŝeniu właściwego podłuŝnego odwodnienia. Oś projektowana biegnie po osi istniejącej drogi gruntowej.

11 Droga przebiega na całej długości w odcinku prostym bez łuków poziomych. Szerokość nawierzchni 3,5 m z poszerzeniem do 5,0 m na długości 25 m na wlocie do drogi gminnej oraz z poszerzeniem do 5,0 m na długości 30 m na wlocie do drogi powiatowej. W km zlokalizowano mijankę szerokości 5,0 m i długości 25 m. Pobocze 2 x 0,75 m nieutwardzone. Zjazdy do gospodarstw w km i szerokości 3,5 m. 2. Profil podłuŝny Wysokościowo projekt dowiązano do wysokości w układzie państwowym układ odniesienia Kronsztad stan na luty 2009 r. Niweletę prowadzono po terenie z uwagi na istniejąca wysokość przyległych zabudowań. Spadki podłuŝne od 0,306% do 2%. Łuki pionowe o R-1000m w km i Przekroje normalne szerokość jezdni 3,5 m na włączeniu do drogi gminnej i powiatowej 5,0 m, pobocze 2 x 0,75 m mijanka szer. 5,0 m długości 25 m przekroje jezdni jednostronne 2% pochylenie poboczy 6% wjazdy na posesje typowe szer. 3,5 m, długość zmienna, pobocza przy zjazdach 2 x 0,75 m 4. Konstrukcja nawierzchni Nawierzchnia projektowana: 10 cm piasek średnioziarnisty BN-87/ cm podbudowa z tłucznia kamiennego warstwa dolna PN-84/S cm podbudowa z tłucznia kamiennego warstwa górna PN-84/S cm warstwa wiąŝąca z betonu asfaltowego o strukturze zamkniętej w ilości 75 kg/m 2 PN-74/S cm warstwa ścieralna z betonu asfaltowego o strukturze zamkniętej w ilości 75 kg/m 2 PN-74/S-96022

12 nawierzchnia obramowana 2 x 1 rząd z kamienia łamanego cm obrzeŝa gruntowe wjazdy w km i o nawierzchni jak droga 5. Odwodnienie Projektuje sie odwodnienie powierzchniowe podłuŝnie do przepustu zlokalizowanego przy drodze powiatowej w km Średnica przepustu 60 cm rurowy bez ścianek czołowych. 6. Roboty ziemne Roboty ziemne obliczono graficznie na profilach poprzecznych, podano w tabeli robot ziemnych i są następujące: Wykopy - 634,67 m 3 Nasypy - 102,00 m 3 Nadmiar wykopu - 532,67 m 3 Wykop pod przepust - 32,76 m 3 Nadmiar wykopu naleŝy wywieźć poza teren robót. 7. Uzgodnienia Projekt uzgodniono zgodnie z obowiązującymi przepisami. Odpisy uzgodnień dołączono do części opisowej projektu. 8. Uwagi końcowe Realizacje robót przewiduje się w 2009 r. w miarę moŝliwości finansowych Inwestora. Roboty naleŝy prowadzić z zachowaniem warunków określonych w poszczególnych uzgodnieniach. Lublin, luty 2009 r. Witold Baranowski upr. bud. kom. 2040/26/66

13

14

15

16

17

18 TABELA ROBÓT ZIEMNYCH Kilometr Hektometr Powierzchnia wykop - nasyp + wykop + Średnia powierzchnia nasyp - Odległość Objętość wykop + nasyp - Zużycie na miejscu Nadmiar objętości wykop + Suma algebraiczna nasyp m 2 m 2 mb m 2 m 3 m 2 m ,5 7,9-4,9 0,10 22,5 110,25 2,25 2,25 108, ,9 0,2 108, , ,0 0, ,0 0, , ,1 0, ,4 0,3 0,95 1, ,75 25,00 23,75-1,25 0,50 1, ,50 26,25 12,50-13,75 1,00 0, ,00 6,25 6,25 18,75-1,85 0, ,00 2,00 2,00 35,00-1,90 0, ,50 2,50 2,50 45,00-1,25 0, ,25 11,25 11,25 45,00-106,75 93,00 111,75 146,75 191,75 236, ,7 0, ,3 0, ,0 0, , ,6-356,50 6,3-1,05 0, ,00 10,00 10,00 32,00-1,00 0, ,00 9,00 9,00 36,00-1,15 0, ,75 5,00 5,00 23,75-2,05 0, ,25 2,50 2,50 48,75-4, , ,00-5,95-11,5 68, ,42-634,67 102,00 87,00 547,67 15,00 268,75 304,75 328,50 377,25 464,25 532,67

19

20

21

22 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA PLACU PRZY BUDOWIE DROGI GMINNEJ W MIEJSCOWOŚCI WRZELÓW GMINA ŁAZISKA Inwestor: Urząd Gminy Łaziska Łaziska Projektant: Witold Baranowski ul. Balladyny 2/82 Lublin upr. bud. kom. 2040/26/66

23 PODSTAWA OPRACOWANIA ustawa z dnia 7 lipca 1994 r. Prawo Budowlane wraz ze zmianami zawartymi w obwieszczeniu Marszałka Sejmu RP z dnia r. w sprawie ogłoszenia jednolitego tekstu ustawy -Prawo Budowlane (Dz.U. Nr 207 poz. 2016) Zakres robót Zakres robót przewiduje budowę drogi gminnej w miejscowości Wrzelów gmina Łaziska. W ramach zakresów prac związanych z przebudową drogi zostaną wykonane następujące roboty: roboty rozbiórkowe przeznaczonych do przebudowy zjazdów na drogi wewnętrzne. roboty ziemne : wykopy i nasypy, wykonanie nawierzchni z betonu asfaltowego w ciągu drogi i na zjazdach wykonanie pobocza utwardzonego oznakowanie poziome i pionowe wg projektu organizacji ruchu. 1. Kolejność wykonywania robót 1.1. Zagospodarowanie placu budowy 1.2. Roboty rozbiórkowe 1.3. Roboty ziemne 1.4 Roboty podbudowy 1.5. Roboty nawierzchniowe (jezdnia podbudowa) 1,6 Wykonanie poboczy 1.6. Roboty wykończeniowe (znaki pionowe i poziome) 2. InstruktaŜ pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: szkolenie pracowników w zakresie bhp. zasady postępowania w przypadku wystąpienia zagroŝenia. 2

24 zasady bezpośredniego nadzoru nad pracami niebezpiecznymi przez wyznaczone w tym celu osoby. zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieŝy i obuwia roboczego Zagospodarowanie placu budowy Dla pracowników zatrudnionych przy budowie ulicy naleŝy zabezpieczyć pomieszczenia higieniczno - sanitarne, ewentualnie w kontenerach z wydzieloną jadalnią, gdzie powinno przypadać min. 1,10 m2 powierzchni na kaŝdego z pracowników spoŝywających jednocześnie posiłek zabezpieczony przez wykonawcę robót. Przy zatrudnieniu więcej niŝ 20 pracowników zabrania się urządzenia w jednym pomieszczeniu szatni i jadalni. W ramach zapewnienia warunków higieniczno - sanitarnych i socjalnych, naleŝy zabezpieczyć min. 30 l wody pitnej na 1 pracownika, szatnie (na odzieŝ roboczą i ochronną) oraz kabiny WC utylizujące ścieki. Przed rozpoczęciem robót teren budowy naleŝy oznakować i zabezpieczyć w sposób zapewniający bezpieczeństwo uczestnikom ruchu oraz osobom wykonującym te roboty. Wykonawca robót zrealizuje w terenie oznakowanie robót. Oznakowanie robót winno odpowiadać wymogom określonym w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie zarządzania ruchem na drogach oraz Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U Nr 220 z dn r.). Pracownik Zarządcy drogi lub inna osoba na zlecenie Zarządcy uprawnione są do wydawania doraźnych poleceń i sygnałów uczestnikom ruchu lub innym osobom znajdującym się na drodze. Osoby wykonujące takie czynności winny być wyposaŝone w kamizelki ochronne barwy pomarańczowej z elementami odblaskowymi ROBOTY ROZBIÓRKOWE Na terenie budowy powinny być wyznaczone, oznakowane, utwardzone i odwodnione miejsca do składowania materiałów i wyrobów. Materiały uzyskane z rozbiórki naleŝy składować w sposób wykluczający moŝliwość wywrócenia, zsunięcia, rozsunięcia lub spadnięcia składowanych wyrobów. Materiały drobnicowe powinny być ułoŝone w stosy o wysokości nie większej niŝ 2,0 m. 3

25 Odległość stosów przy składowaniu materiałów nie powinna być mniejsza niŝ: 0,75 m od ogrodzenia lub zabudowań, 5,0 m od stałego stanowiska pracy. Opieranie składowanych materiałów lub wyrobów o płoty, słupy linii napowietrznych energetycznych lub ściany obiektu budowlanego jest zabronione ROBOTY ZIEMNE Roboty ziemne wykonywane w obrębie pasa drogowego i pasów zieleni naleŝy prowadzić na podstawie projektu określającego połoŝenie instalacji i urządzeń podziemnych, które mogą występować w zasięgu prowadzonych robót. Ewentualne miejsca niebezpieczne naleŝy ogrodzić i umieścić napisy ostrzegawcze. Wykopy fundamentowe o ścianach pionowych moŝna prowadzić bez zabezpieczeń bocznych tylko do głębokości 1,25 m. Głębsze wykopy naleŝy zabezpieczyć deskowaniem wystającym, co najmniej 10 cm ponad teren, w celu zabezpieczenia pracujących w wykopie przed staczaniem się urobku lub kamieni Roboty nawierzchniowe Roboty nawierzchniowe związane z układaniem nowych warstw nawierzchni wykonywane połową jezdni naleŝy odpowiednio zabezpieczyć stosując zapory drogowe, tablice kierujące, pachołki drogowe. Przy wałowaniu podbudowy lub nawierzchni drogi, oczyszczaniu kół walca, wykonywaniu robót uzupełniających lub zwilŝaniu wodą kół walca naleŝy zachować szczególną ostroŝność i w przypadku braku urządzeń mechanicznych naleŝy prace te wykonywać ręcznie, stojąc z boku pracującego walca drogowego. Pojazdy uŝywane do transportu materiałów budowlanych naleŝy wyposaŝyć w sygnał dźwiękowy, który uruchamiany jest w momencie jego cofania. Pracownicy przy rozkładaniu bitumu przed rozpoczęciem pracy powinni natrzeć twarz, szyję i ręce maścią ochronną. Podczas pracy przebywać w ubraniach ochronnych oraz rękawicach ochronnych od oparzeń, w okularach ochronnych i trzewikach skórzanych z drewnianą podeszwą. Po pracy naleŝy zmyć bitum z twarzy i szyi watą higroskopijną. 4

26 Prace przy oznakowywaniu remontu drogi na odcinkach nie zamkniętych dla ruchu kołowego, powinny być wykonane, przez co najmniej dwie osoby, w celu zapewnienia asekuracji, ze względu na moŝliwość wystąpienia szczególnego zagroŝenia dla zdrowia lub Ŝycia ludzkiego. Prace przy robotach nawierzchniowych prowadzone połową jezdni winny mieć kierunek przeciwny do kierunku ruchu, dla zachowania widoczności i bezpieczeństwa pracujących Roboty wykończeniowe. Oznakowanie docelowe drogi pionowe i poziome wykonać wg opracowanego i zatwierdzonego projektu stałej organizacji ruchu. Dla zachowania bezpieczeństwa pieszych, przy robotach prowadzonych na połowie jezdni, naleŝy ruch pieszy skierować na przeciwległe pobocze, zabezpieczając pieszych poręczami oddzielającymi jezdnie Maszyny i urządzenia techniczne na placu budowy i ich obsługa. Przy wykonywaniu robót maszynami naleŝy wyznaczyć strefę niebezpieczną dla osób postronnych i odpowiednio ją oznakować. Miejsca maszyn pracujących w porze nocnej winny być odpowiednio oświetlone, a maszyny zabezpieczone w światła ostrzegawcze. Części maszyn i urządzeń będących w ruchu naleŝy zaopatrzyć w odpowiednie osłony lub inne zabezpieczenia. Operatorzy maszyn lub innych urządzeń technicznych muszą posiadać wymagane i waŝne uprawnienia do ich obsługi. Niedopuszczalnym jest uŝywanie uszkodzonych i niesprawnych maszyn i urządzeń. Maszyny i urządzenia techniczne podlegające dozorowi technicznemu mogą być stosowane na terenie budowy tylko wówczas, jeŝeli posiadają odpowiednie dokumenty uprawniające do ich eksploatacji. Niedopuszczalnym jest opuszczenie przez operatora maszyny znajdującej się w ruchu. 5

27 INSTRUKTAś PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH. Szkolenie wstępne ogólne naleŝy przeprowadzić dla wszystkich pracowników przed dopuszczeniem ich do wykonywania pracy. Szkolenie wstępne na stanowisku pracy naleŝy przeprowadzić z pracownikami na określonym stanowisku pracy informujące o sposobach ochrony przed zagroŝeniami oraz metodami bezpiecznego wykonywania pracy na tym stanowisku. Fakt odbycia przez pracownika szkolenia wstępnego ogólnego, szkolenia wstępnego na stanowisku pracy oraz zapoznania z ryzykiem zawodowym powinien być potwierdzony przez pracownika na piśmie oraz odnotowany w aktach osobowych pracownika. Szkolenia wstępne podstawowe, w zakresie bhp naleŝy przeprowadzić w okresach nie dłuŝszych niŝ 6 miesięcy od rozpoczęcia pracy na określonym stanowisku. Szkolenia okresowe w zakresie bhp dla pracowników zatrudnionych na stanowiskach robotniczych powinny być przeprowadzone w formie instruktaŝu nie rzadziej niŝ raz na 3 lata, a w przypadku stanowisk szczególnie zagroŝonych wypadkowo nie rzadziej niŝ raz w roku. Na placu budowy winny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: wykonywania prac związanych z zagroŝeniami wypadkowymi lub zdrowia pracowników, obsługi maszyn i urządzeń technicznych, postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, udzielaniu pierwszej pomocy, apteczka wyposaŝona w podstawowe leki zdrowotne i środki opatrunkowe, Nie wolno dopuścić do pracy pracownika, który nie posiada wymaganych kwalifikacji, a takŝe dostatecznej znajomości przepisów oraz zasad bhp. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy oraz mistrz budowy stosownie do obowiązków. Kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu: zapewnić organizację pracy w sposób zabezpieczający pracowników przed zagroŝeniami wypadkowymi, zapewnić likwidację zagroŝeń zdrowia i Ŝycia pracowników. 6

28 Pracownicy zatrudnieni na budowie powinni być wyposaŝeni w środki ochrony indywidualnej oraz odzieŝ i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieŝy i obuwia roboczego opracowaną przez pracodawcę. Podstawa prawna opracowania ustawa z dnia 26 czerwca 1974 r. - Kodeks pracy (t.jedn. Dz.U. z 1988 r. nr 21 poz. 94 z późn. zmianami) art. 21 a ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U. z 2000 r. Nr 106 poz z późn. zm) ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz.U. Nr 122 poz z późn. zm.) rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi (Dz.U. Nr 151 poz. 1256) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz.U. Nr 62 poz. 185) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U. Nr 62 poz. 287) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz.U. Nr 62 poz. 288) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 29 maja 1996 r. w sprawie uprawnień rzeczoznawców do spraw bezpieczeństwa i higieny pracy, zasad opiniowania projektów budowlanych, w których przewiduje się pomieszczenia pracy oraz trybu powoływania członków Komisji Kwalifikacyjnej do Oceny Kandydatów na Rzeczoznawców (Dz.U. Nr 62 poz. 290) rozporządzenie Rady Ministrów z dnia 28 maja r. w sprawie profilaktycznych posiłków i napojów (Dz. U. Nr 60 poz. 278) rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 129 poz. 844 z późn. zm.). 7

29 rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz.U. Nr 118 poz. 1263). rozporządzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz.U. Nr 120 poz. 1021). rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401). Projektant Witold Baranowski 8
