1 Systemy ogrzewania i chłodzenia sufitowego Systemy sufitów podwieszanych Ogrzewanie Chłodzenie Świeże powietrze Czyste powietrze

2

3 Kompletne systemy ogrzewania i chłodzenia sufitowego Firma Zehnder oferuje system chłodzenia i ogrzewania sufitowego w formie podwieszonego sufitu dostępnego w różnych wariantach. Systemy sufitów podwieszanych przekonują nie tylko od strony wizualnej oraz idealnie dopasowanym montażem, lecz również poniższymi aspektami: bardzo wysoka moc grzewcza i chłodnicza komfortowy klimat pomieszczenia zapewniony przez wysoki udział promieniowania krótki czas reakcji na zmiany temperatury w pomieszczeniu system sufitów podwieszanych na wymiar maksymalna dowolność projektowania szybka dostępność pustej przestrzeni podwieszonego sufitu dobre właściwości tłumienia dźwięku w wersji perforowanej integracja elementów funkcjonalnych (żarówek, czujników dymu, wylotów powietrza itd.) Systemy ogrzewania i chłodzenia sufitowego Zehnder oferują szczególnie w obiektach biurowych, szkołach, szpitalach i budynkach użyteczności publicznej maksymalny komfort przy najwyższej sprawności energetycznej. 3

4 System do sufitów zabudowanych System do sufitów zabudowanych jest specjalnie przeznaczony do zastosowania w nowych lub istniejących sufitach kasetonowych. Dostępne wymiary paneli to 600 mm i 625 mm. Moduły układane dostępne są w dwóch standardowych szerokościach i pięciu standardowych długościach. Długość poszczególnych modułów zależy od wymiarów paneli; może być nawet pięciokrotnie większa od wymiaru podstawowego. Płyty są doskonale przystosowane do większych powierzchni (maks. 2 m²). Dzięki zastosowaniu dłuższych modułów koszt wykonania instalacji w porównaniu do standardowych systemów dostępnych na rynku można zredukować o nawet 80%. Moduły w systemie do sufitów zabudowanych są umieszczane na profilach T -kształtnych sufitu podwieszanego. Systemy do sufitów zabudowanych Zehnder można aktywować na dwa sposoby: Aktywacja przez przewodzące ciepło taśmy aluminiowej i meandry z rurek miedzianych. Aktywacja przez warstwy grafitu ze zintegrowanym meandrem z rurek miedzianych. 4

5 Górny element profilu konstrukcyjnego Dolny element profilu konstrukcyjnego Zabezpieczenie Szyna nośna T24 Płyta modułu Meander z rurek miedzianych Grafit Belka poprzeczna T24 625, 600 mm Panel nieaktywny Profil przyścienny 6 5 System do sufitów zabudowanych Maksymalna długość płyty [mm] 3125 Maksymalna szerokość płyty [mm] 625 Maks. zalecana powierzchnia/płytę [m²] Aktywacja 2 Aluminium/grafit Ukryta konstrukcja wewnętrzna Zabezpieczenie przed wypięciem Możliwość inspekcji 2 min. 220 Możliwość otwarcia Przystosowanie systemu do późniejszych zmian kształtu pomieszczenia - 5 Wersja dźwiękochłonna (perforowana) α s = 0,55-0, Zamontowane elementy (lampy, wentylacja, itd.) Kolory specjalne Systemy sufitów podwieszanych 5

6 Panele wolnowiszące Sufitowe panele wolnowiszące firmy Zehnder są energooszczędnym, ekonomicznym rozwiązaniem do ogrzewania i chłodzenia pomieszczeń. Dzięki niewielkiej odległości od sufitu idealnie nadają się do wnętrz o niskiej wysokości. Wymiary paneli wolnowiszących firmy Zehnder mogą być dostosowane do specyficznych warunków każdego obiektu. Różne zestawy montażowe do zawieszania i mocowania sufitowych paneli wolnowiszących pozwalają na pełną integrację z ogólną konstrukcją stropu. Panele wolnowiszące Zehnder można aktywować na dwa sposoby: Aktywacja przez przewodzące ciepło taśmy aluminiowej i meandry z rurek miedzianych. Aktywacja przez warstwy grafitu ze zintegrowanym meandrem z rurek miedzianych. Kolejne zalety paneli wolnowiszących: szybka i prosta instalacja skuteczne tłumienie dźwięku dostępność w wielu kolorach 6

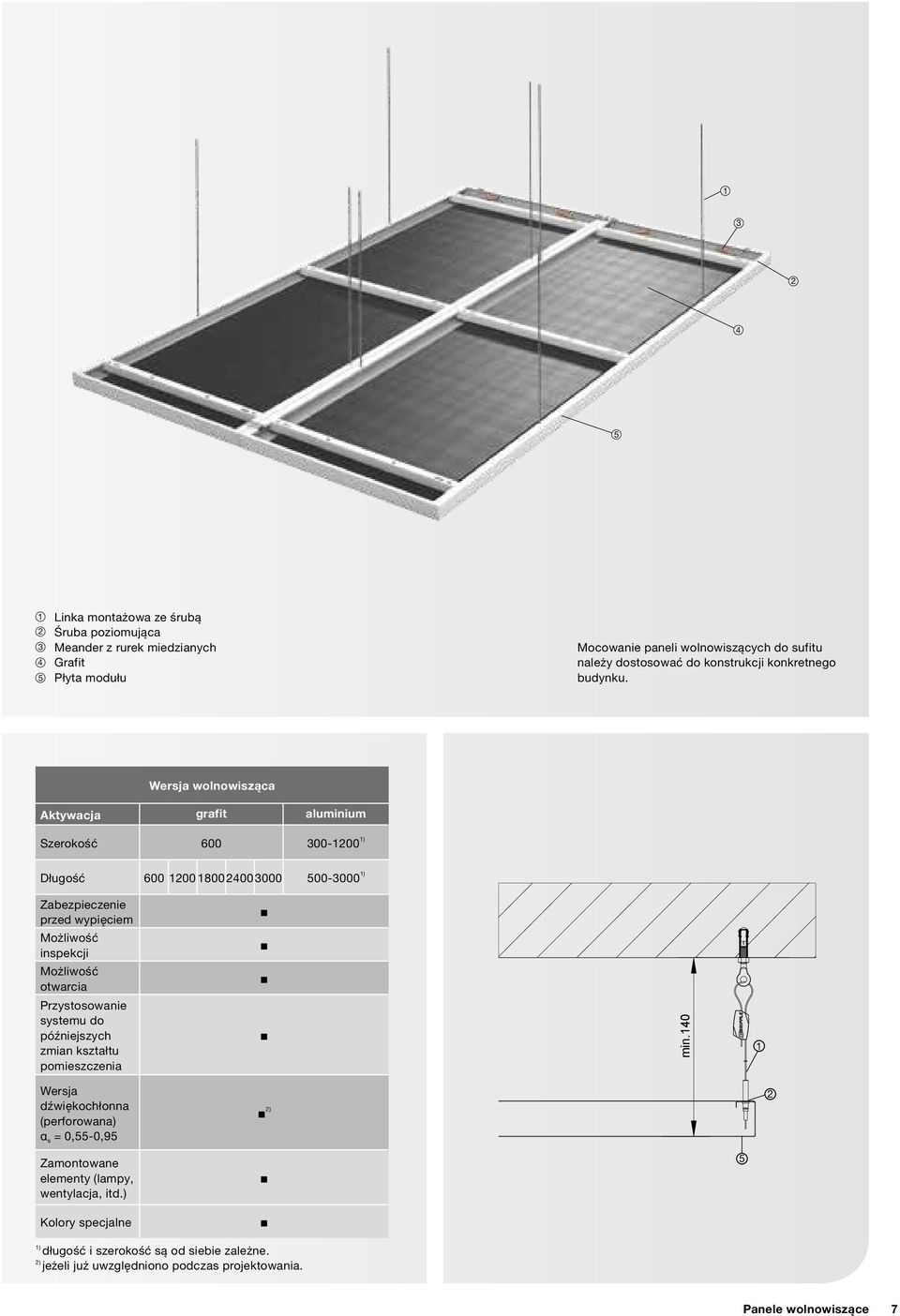

7 Linka montażowa ze śrubą Śruba poziomująca Meander z rurek miedzianych Grafit Płyta modułu Mocowanie paneli wolnowiszących do sufitu należy dostosować do konstrukcji konkretnego budynku. Wersja wolnowisząca Aktywacja grafit aluminium Szerokość ) Długość ) Zabezpieczenie przed wypięciem Możliwość inspekcji Możliwość otwarcia Przystosowanie systemu do późniejszych zmian kształtu pomieszczenia min Wersja dźwiękochłonna (perforowana) α s = 0,55-0,95 2) 2 Zamontowane elementy (lampy, wentylacja, itd.) Kolory specjalne 5 1) długość i szerokość są od siebie zależne. 2) jeżeli już uwzględniono podczas projektowania. Panele wolnowiszące 7

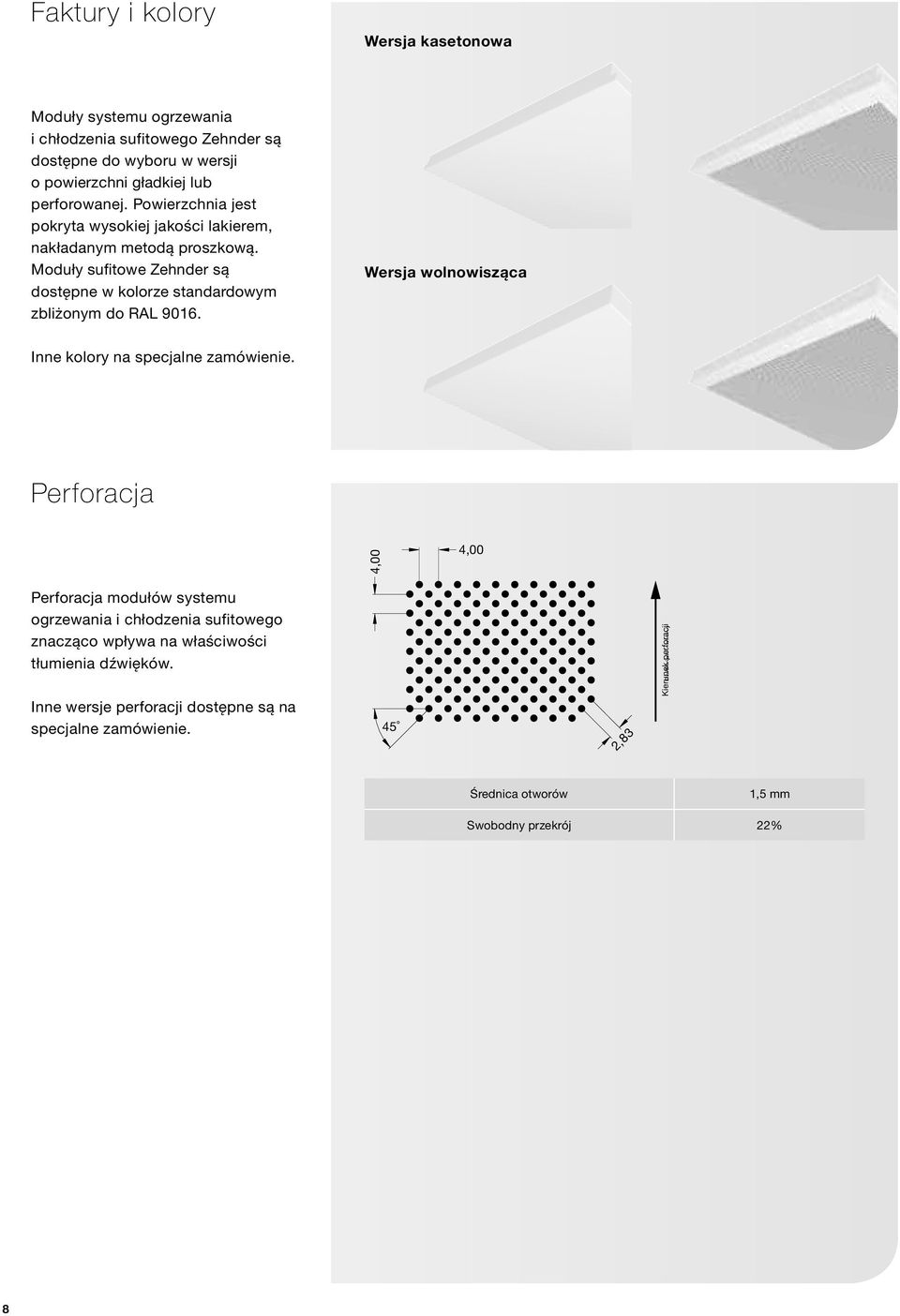

8 Faktury i kolory Wersja kasetonowa Moduły systemu ogrzewania i chłodzenia sufitowego Zehnder są dostępne do wyboru w wersji o powierzchni gładkiej lub perforowanej. Powierzchnia jest pokryta wysokiej jakości lakierem, nakładanym metodą proszkową. Moduły sufitowe Zehnder są dostępne w kolorze standardowym zbliżonym do RAL Wersja wolnowisząca Inne kolory na specjalne zamówienie. Perforacja Lochdurchmesser:... 1,5 mm Freier Querschnitt: % max. Perforierbreite: mm max. Platinenbreite: mm Perforacja modułów systemu Hole diameter: ogrzewania... i chłodzenia 1.5 mm sufitowego Open area: znacząco... wpływa na 22 właściwości % max. width of perforation: mm tłumienia dźwięków. max. plate width: mm Diam. du trou:... Inne wersje perforacji 1,5 mm dostępne są na Vide: % specjalne zamówienie. Larg. maxi de perf.: mm Larg. maxi de plaque: mm 4, ,00 2,83 Kierunek Perforierrichtung perforacji Direction of perforation Direction de la perforation Średnica otworów 1,5 mm Swobodny przekrój 22% 8

9 Tłumienie dźwięku System ogrzewania i chłodzenia sufitowego Zehnder można zastosować do tłumienia dźwięku: Fale dźwiękowe są absorbowane przez włókninę znajdującą się po wewnętrznej stronie oraz przez zamocowaną izolację. Można w ten sposób uzyskać znaczną redukcję poziomu hałasu oraz zmniejszenie czasu pogłosu (np. w biurach wielkopowierzchniowych, call center czy w szkołach). Chętnie udostępnimy szczegółowe dane do obliczeń akustyki. Panele wolnowiszące z izolacją Aktywacja przez taśmę aluminiową Schallabsorptionsgrad Stopień tłumienia dźwięku α s α s Schallabsorptionsgrad Stopień tłumienia dźwięku α s α s Częstotliwość Frequenz f f w in [Hz] Zamknięty sufit z izolacją Aktywacja przez taśmę aluminiową Częstotliwość Frequenz f f w in [Hz] Inne opcje aktywacji na specjalne zamówienie. Nazwa: Panele wolnowiszące aktywowane przez aluminium z izolacją, aktywne z rozstawem rur 90 mm Perforacja: RD-L30 Średnica otworów: 1,5 mm Swobodny przekrój: 22% Krawędź nieperforowana: ok. 10 mm Rozstaw rur: 90 mm Średnica rur: 12 mm Izolacja: Rockfon Industriebatts, d = 25 mm Głębokość konstrukcji: 400 mm (wysokość podwieszenia) Nazwa: Sufit zamknięty aktywowany aluminium z izolacją, obszar aktywny 80% z rozstawem rur 90 mm, obszar pasywny 20% Perforacja: RD-L30 Średnica otworów: 1,5 mm Swobodny przekrój: 22% Krawędź nieperforowana: ok. 10 mm Rozstaw rur: 90 mm Średnica rur: 12 mm Izolacja: Rockfon Industriebatts, d = 25 mm Głębokość konstrukcji: 400 mm Tłumienie dźwięku 9

10 Aktywacja grafitem Zehnder Carboline Izolacja Zehnder Carboline: wysoka przewodność cieplna przy minimalnej masie to główne zalety innowacyjnego materiału grafit ekspandowany doskonale i równomiernie przewodzi ciepło na całej powierzchni płyty. Blacha stalowa Grafit Rurka miedziana Zdjęcie termograficzne pokazuje porównanie między systemem Zehnder Carboline (po lewej stronie) a panelem standardowym. Obydwa promienniki mają taką samą temperaturę i przepływ masowy. System Zehnder Carboline wykazuje przy tym wyższą temperaturę powierzchni. Θ 65.2 C C Θ 61.2 C C Θ = średnia temperatura powierzchni Zehnder Carboline 23.0 Płyta standardowa 23.0 Pozostałe zalety: Rozkład temperatury na szerokości płyty grafit ekspandowany gwarantuje równomierny rozkład temperatury niezwykle szybki czas reakcji systemu na zmiany temperatury C optymalny komfort regulacji prowadzi do większej oszczędności energii oszczędność energii dzięki wyższej temperaturze powierzchni Płyta standardowa Szerokość płyty Carboline 10

11 Aktywacja aluminium Zehnder Alumline Izolacja Zehnder Alumline: specjalne D-kształtne rurki miedziane zwiększają powierzchnię transferu ciepła do taśmy aluminiowej i blachy stalowej. Tym samym zastosowanie znajduje najbardziej efektywna forma transmisji. Blacha stalowa Taśma aluminiowa Rurka miedziana Zdjęcie termograficzne pokazuje, że rurka miedziana typu D daje bardziej równomierny i intensywniejszy transfer ciepła niż standardowo dostępna rura o okrągłym przekroju 10 mm. Osiągane jest to poprzez lepsze przyleganie rury do blachy, co zwiększa powierzchnię styku rury z powierzchnią modułu grzewczochłodzącego. Dzięki wyższej temperaturze powierzchni przy tej samej temperaturze zasilania i przepływie masowym możliwa jest wymierna oszczędność energii. C C Charakterystyka transferu ciepła w standardowej rurze o okrągłym przekroju 31.9 Charakterystyka transferu ciepła w rurze miedzianej typu D 31.9 Pozostałe zalety: Charakterystyka cieplna rury o okrągłym przekroju i rury typu D efektywna transmisja ciepła prowadzi do większej oszczędności energii niższe temperatury ogrzewania i zasilania optymalny komfort regulacji oszczędność energii dzięki wyższej temperaturze powierzchni C Rura o okrągłym przekroju Rura typu D 40 Rura o okrągłym przekroju: Wartość maksymalna: 53,2 C, wartość średnia: 47,5 C Rura typu D: Wartość maksymalna: 55,8 C, wartość średnia: 49,5 C Aktywacja 11

12 Możliwości podłączenia W przypadku systemów ogrzewania i chłodzenia sufitowego obydwie rury przyłączeniowe znajdują się po tej samej stronie. Umożliwia to łatwe i szybkie łączenie płyt. Technika łączenia Aby połączyć ze sobą kilka pojedynczych elementów, należy użyć specjalnych wężyków łączących; można je wsunąć bezpośrednio na rurki, bez użycia dodatkowych narzędzi. 12

13 Rozwiązania specjalne W poszczególnych elementach paneli systemu ogrzewania i chłodzenia sufitowego można wykonać wycięcia według indywidualnych potrzeb. W pomieszczeniach biurowych i konferencyjnych istnieje dzięki temu możliwość wykonania wycięć w suficie pod np. wyloty powietrza, uchwyty na rzutnik, głośniki, czujniki pożarowe, oświetlenie itp. Firma Zehnder wykonuje niezbędne wycięcia dokładnie według wytycznych klienta. Rozwiązania specjalne 13

14 Moc grzewcza i chłodnicza Systemy sufitów zabudowanych Moc chłodnicza EN Wersja do sufitów zabudowanych z izolacją Wersja do sufitów zabudowanych bez izolacji Aluminium 1) Grafit 2) Aluminium 1) Grafit 2) K 9,439 10,402 9,439 10,402 n 1,023 1,023 1,023 1,023 t (K) W/m² W/m² W/m² W/m² ,4 98,5 89,4 98,5 8 79,2 87,3 79,2 87,3 7 69,1 76,1 69,1 76,1 6 59,0 65,0 59,0 65,0 5 49,0 54,0 49,0 54,0 4 39,0 43,0 39,0 43,0 3 29,0 32,0 29,0 32,0 2 19,2 21,1 19,2 21,1 1 9,4 10,4 9,4 10,4 Moc cieplna zgodnie z normą EN Wersja do sufitów zabudowanych z izolacją Wersja do sufitów zabudowanych bez izolacji Aluminium 1) Grafit 2) Aluminium 1) Grafit 2) K 5,839 6,407 5,922 6,610 n 1,096 1,095 1,098 1,097 t (K) W/m² W/m² W/m² W/m² ,9 97,4 90, ,8 79,7 74,2 82,6 8 57,0 62,5 58,1 64,7 6 41,6 45,6 42,4 47,2 4 26,7 29,2 27,1 30,2 1) aktywacja przez przewodzące ciepło taśmy aluminiowe oraz meander z rurek miedzianych. 2) aktywacja przez warstwę grafitu ze zintegrowanym meandrem z rurek miedzianych. 14

15 Objaśnienie symboli Panele wolnowiszące Moc chłodnicza EN Panele wolnowiszące z izolacją Panele wolnowiszące bez izolacji Aluminium 1) Grafit 2) Aluminium 1) Grafit 2) K 10, , , ,2500 n 1,043 1,047 1,061 1,06 t (K) W/m² W/m² W/m² W/m² , , ,5 89,4 84, ,5 76,1 71,7 88,5 5 56,6 62,8 59,1 73,0 4 44,9 49,8 46,6 57,6 3 33,3 36,8 34,4 42,5 2 21,8 24,1 22,3 27,6 1 10,6 11,7 10,7 13,3 Moc cieplna zgodnie z normą EN Wersja wolnowisząca z izolacją Wersja wolnowisząca bez izolacji Aluminium 1) Grafit 2) Aluminium 1) Grafit 2) t L t U temperatura powietrza ( C) temperatura otoczenia ( C) = średnia temperatura powierzchni wszystkich powierzchni w otoczeniu ( C) t i = t E temperatura wewnętrzna ( C) = temperatura odczuwalna ( C) t HVL temperatura na zasilaniu instalacji grzewczej ( C) t HRL temperatura na powrocie instalacji grzewczej ( C) t KVL temperatura na zasilaniu instalacji chłodniczej ( C) t KRL temperatura na powrocie instalacji chłodniczej ( C) t Zr temperatura w okresie zimowym (K) t CH temperatura w okresie letnim (K) K stała n wykładnik Jednostki fizyczne Stopień Celsjusza ( C) Kelwin (K) Metr sześcienny (m 3 ) Metr (m) Milimetr (mm) Paskal (Pa) Kilogram (kg) Godzina (h) K 6,8209 7,9514 7,6785 9,1348 n 1,1133 1,097 1,1251 1,1189 t (K) W/m² W/m² W/m² W/m² Wzory do obliczeń Temperatura w trybie grzania t i =t E = (t u + t L ) 2 t Z = (t HVL + t HRL ) - ti ,5 99, ,1 77,8 79,7 93,6 6 50,1 56,8 57,6 67,8 Temperatura w okresie letnim t i =t E = (t u + t L ) 2 t CH = t i - (t KVL + t KRL ) ,9 36,4 36,5 43,1 1) aktywacja przez przewodzące ciepło taśmy aluminiowe oraz meander z rurek miedzianych. 2) aktywacja przez warstwę grafitu ze zintegrowanym meandrem z rurek miedzianych. Podane wartości wydajności odnoszą się do wersji o szerokości 600 mm i rozstawu rur 90 mm. Wartości wydajności innych wersji na zapytanie. Wydajność Wydajność = K t n Moc grzewcza i chłodnicza 15

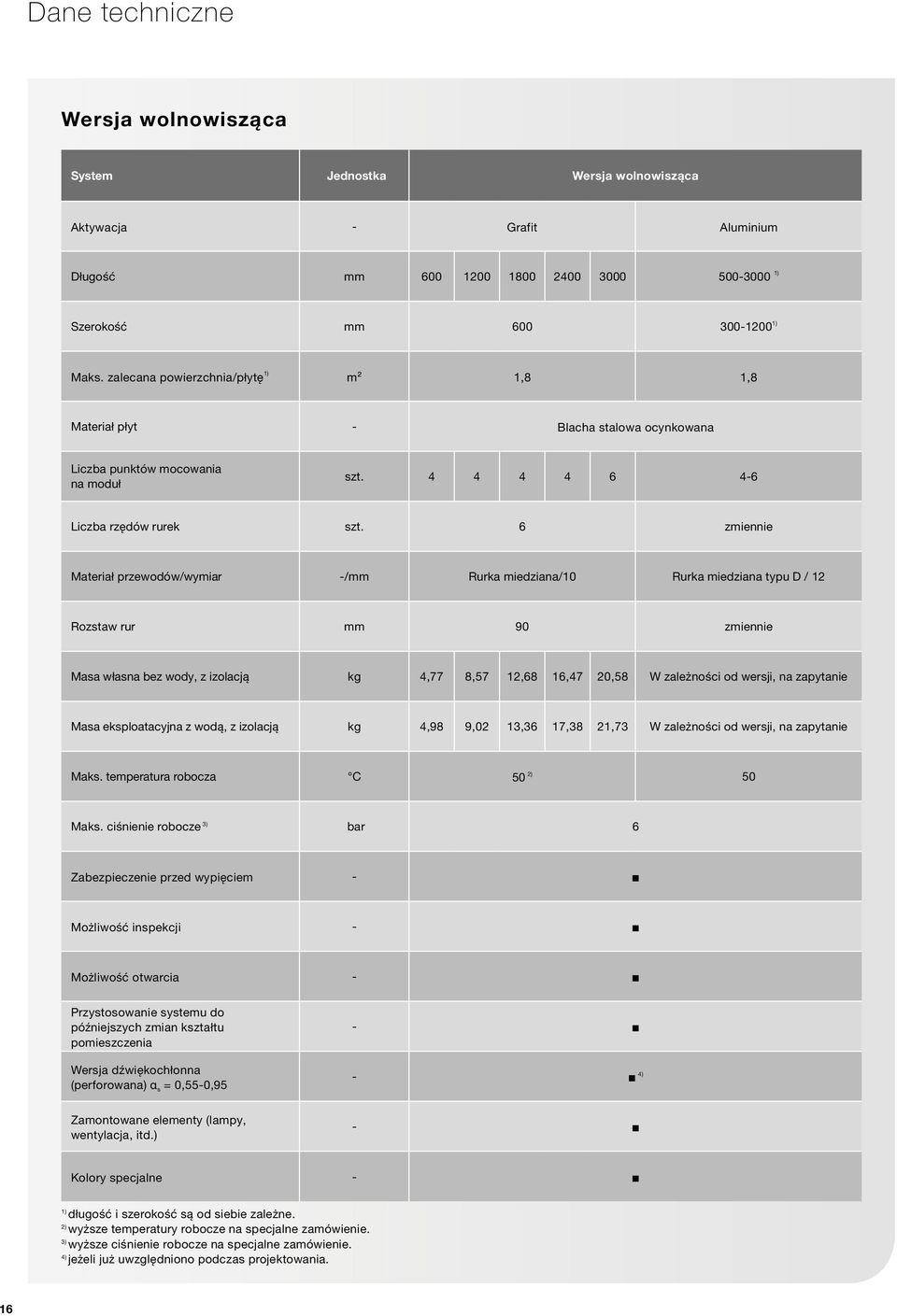

16 Dane techniczne Wersja wolnowisząca System Jednostka Wersja wolnowisząca Aktywacja - Grafit Aluminium Długość mm ) Szerokość mm ) Maks. zalecana powierzchnia/płytę 1) m² 1,8 1,8 Materiał płyt - Blacha stalowa ocynkowana Liczba punktów mocowania na moduł szt Liczba rzędów rurek szt. 6 zmiennie Materiał przewodów/wymiar -/mm Rurka miedziana/10 Rurka miedziana typu D / 12 Rozstaw rur mm 90 zmiennie Masa własna bez wody, z izolacją kg 4,77 8,57 12,68 16,47 20,58 W zależności od wersji, na zapytanie Masa eksploatacyjna z wodą, z izolacją kg 4,98 9,02 13,36 17,38 21,73 W zależności od wersji, na zapytanie Maks. temperatura robocza C 50 2) 50 Maks. ciśnienie robocze 3) bar 6 Zabezpieczenie przed wypięciem - Możliwość inspekcji - Możliwość otwarcia - Przystosowanie systemu do późniejszych zmian kształtu pomieszczenia Wersja dźwiękochłonna (perforowana) α s = 0,55-0, ) Zamontowane elementy (lampy, wentylacja, itd.) - Kolory specjalne - 1) długość i szerokość są od siebie zależne. 2) wyższe temperatury robocze na specjalne zamówienie. 3) wyższe ciśnienie robocze na specjalne zamówienie. 4) jeżeli już uwzględniono podczas projektowania. 16

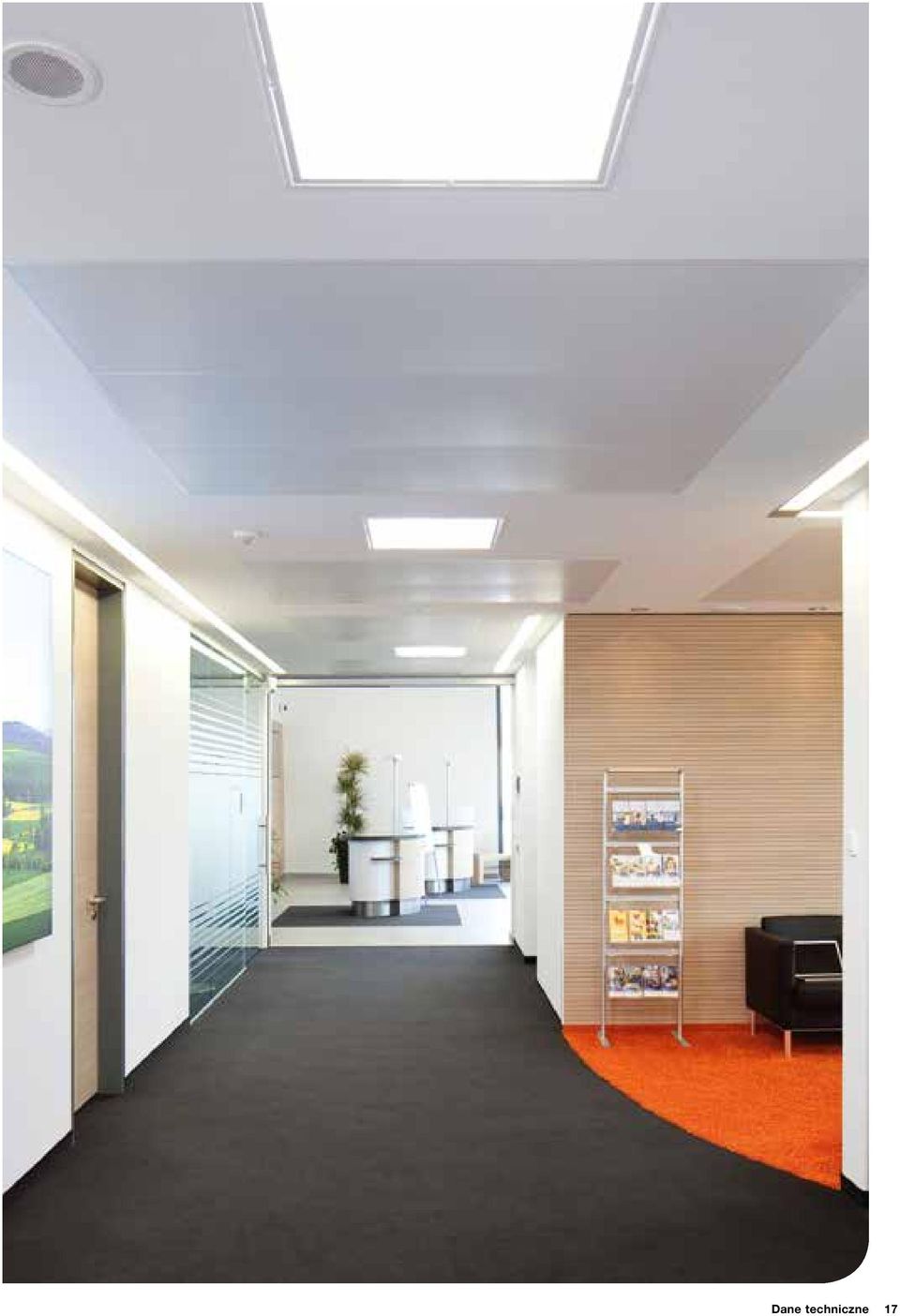

17 Dane techniczne 17

18 Obszary zastosowania Budynki użyteczności publicznej Systemy ogrzewania i chłodzenia sufitowego wtapiają się w architekturę i stanowią element wystroju pomieszczeń, podobnie jak nowoczesne lampy sufitowe, zawieszone na elementach sufitu. Duża, jasna i przejrzysta struktura wszystko to tworzy atmosferę gościnności, w której klienci doskonale się czują. Szkoła Obszerny hall o przejrzystej, otwartej strukturze prezentuje się niezwykle nowocześnie. Systemy ogrzewania i chłodzenia sufitowego optymalnie wtapiają się w koncepcję architektoniczną. Oprócz aspektów wizualnych, szczególnie w przypadku otwartych pomieszczeń, doceniane są takie cechy, jak sprawność energetyczna, optymalizacja kosztów i niezawodność. 18

19 Budynki biurowe Komfortowy mikroklimat w pomieszczeniu konsultacyjnym. Pomieszczenia konferencyjne to obszar, w którym obok aspektu maksymalnej ekonomiczności ogrzewania i chłodzenia istotną kwestią jest także strona wizualna rozwiązania systemu rozkładu temperatury. Także elementy oświetlenia i wyloty powietrza wtapiają się harmonijnie w płaszczyznę sufitu. Uniwersytet Przy wyborze elementów wizualnych architekci stawiają w tym przypadku na kolor i światło. Zwieńczenie tej wyjątkowej atmosfery stanowi harmonijnie zintegrowany system ogrzewania i chłodzenia sufitowego. Atrakcyjna optyka w połączeniu z komfortowym klimatem dla zapewnienia najwyższej wydajności niezależnie od pory roku. Budynki użyteczności publicznej Obszary zastosowania 19

20 Zehnder wszystko dla komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia Ogrzewanie, chłodzenie, świeże i czyste powietrze: w celu stworzenia komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia firma Zehnder spełni wszelkie oczekiwania zależnie od potrzeb. Szeroka i przejrzysta oferta firmy Zehnder obejmuje produkty dostosowane do każdego wnętrza, bez względu na to, czy jest to obiekt prywatny, publiczny, przemysłowy, nowe budownictwo czy budynek modernizowany. Również w kwestii serwisu firma Zehnder jest always around you. Ogrzewanie Systemy ogrzewania oferowane przez firmę Zehnder to nie tylko grzejniki dekoracyjne. W palecie produktów można znaleźć różnorodne rozwiązania w zakresie ogrzewania obejmujące zarówno promienniki wodne, jak również pompy ciepła z wbudowaną centralą wentylacyjną. Grzejniki dekoracyjne Kompaktowa centrala energetyczna z wbudowaną pompą ciepła System ogrzewania i chłodzenia sufitowego System komfortowej wentylacji pomieszczeń z odzyskiem ciepła Systemy ogrzewania i chłodzenia płaszczyznowego Chłodzenie Firma Zehnder oferuje przemyślane rozwiązania również w zakresie chłodzenia pomieszczeń. Obejmują one zarówno systemy chłodzenia sufitowego, jak również system komfortowej wentylacji pomieszczeń z dystrybucją schłodzonego, świeżego powietrza. Systemy ogrzewania i chłodzenia sufitowego Kompaktowa centrala energetyczna z pompą ciepła i przewodem solanki System komfortowej wentylacji pomieszczeń z gruntowym wymiennikiem ciepła do wstępnej regulacji temperatury świeżego powietrza Systemy ogrzewania i chłodzenia płaszczyznowego Grzejniki dekoracyjne Zehnder, Zehnder Nestsystems Systemy ogrzewania i chłodzenia sufitowego Zehnder, Zehnder Nestsystems Świeże powietrze Świeże powietrze grupa produktów firmy Zehnder z długoletnią tradycją. Zehnder Comfosystems oferuje komfortową wentylację pomieszczeń z odzyskiem ciepła, przeznaczoną do domów jedno- i wielorodzinnych, zarówno do obiektów nowych, jak i modernizowanych. System komfortowej wentylacji pomieszczeń Kompaktowa centrala energetyczna z wbudowanym urządzeniem wentylacyjnym Zehnder Comfosystems Czyste powietrze Czyste powietrze w obiektach szczególnie narażonych na obecność pyłu zapewnia system filtracji powietrza Zehnder Clean Air Solutions. Natomiast w budynkach mieszkalnych szkodliwe substancje są usuwane przy zastosowaniu systemu komfortowej wentylacji pomieszczeń Zehnder Comfosystems. System komfortowej wentylacji pomieszczeń z wbudowanym filtrem świeżego powietrza Kompaktowa centrala energetyczna z wbudowanym filtrem świeżego powietrza Systemy filtracji powietrza Zehnder Clean Air Solutions
