3 Wygodne, energooszczędne, elastyczne. Promienniki sufitowe Zehnder ZBN ogrzewają i chłodzą budynek przyjemnie i efektywnie. Można je stosować we wszystkich pomieszczeniach o wysokości od ok. 2 m do 50 m. Jednocześnie można uzyskać oszczędność ponad 40 % energii w porównaniu z tradycyjnymi systemami. Promienniki sufitowe Zehnder ZBN są dostępne w wielu różnych wymiarach. Dokładna długość zabudowy jest dostosowywana indywidualnie do obiektu. Możliwe są również realizacje specjalne, dostosowane do indywidualnych potrzeb. Zalety produktu 4 Montaż i mocowanie 6 Standardowe zestawy montażowe 8 Technika łączenia 9 Tłumienie dźwięku 9 Rozwiązania specjalne 10 Moc grzewcza i chłodnicza 14 Dane techniczne 17 Wymiary 20 Możliwości podłączenia 22 Przykład doboru 24 Obliczanie strat ciśnienia 26 Układ hydrauliczny 28 Zehnder always around you 30 3

4 Zalety produktu 1 Ekonomiczność Oszczędność energii sięgająca nawet ponad 40 % Dowolny wybór nośnika energii Promienniki sufitowe Zehnder ZBN prezentują atrakcyjną cenowo, ekonomiczną, ekologiczną i energooszczędną alternatywę dostosowaną do budynków dowolnej wysokości. Zalety w skrócie Temperatura powietrza może być maksymalnie o 3 K niższa (ogrzewanie) lub wyższa (chłodzenie) niż temperatura odczuwalna Niewielkie uwarstwienie termiczne Brak dodatkowych kosztów energii Brak wydatków na konserwację i utrzymanie Duża wydajność promienników sufitowych 2 Przyjemny mikroklimat Zjawisko promieniowania cieplnego Równomierne, komfortowe rozprowadzenie ciepła w całym pomieszczeniu Równomierny rozkład temperatury na całej wysokości budynku Efekt grzewczy i efekt chłodzenia odczuwalne natychmiast Brak unoszenia się pyłu Absolutnie bezgłośny system 3 Technika Wysoka moc grzewcza i chłodnicza (wg EN lub w oparciu o EN 14240) Nieograniczone wykorzystanie powierzchni podłogi i ścian Niezwykle szybki czas reakcji systemu na zmiany temperatury Prosty montaż, oszczędność kosztów sięgająca 20 % przy elemencie pojedynczym o długości 7,5 m Izolacja cieplna montowana fabrycznie 4 Różnorodność produktów Dziewięć modeli standardowych Zehnder ZBN (od 2 do 10 rur) o szerokości od 300 do 1500 mm Długość modułów do ok. 120 m (długość poszczególnych części do 7,5 m) Wysokiej jakości powłoka z lakieru proszkowego dostępna we wszystkich kolorach Rozwiązania specjalne dostosowane indywidualnie do potrzeb klienta Wersja z perforacją do tłumienia dźwięku 4

5 Gigelberghalle, Berlin (Niemcy) Zalety produktu 5

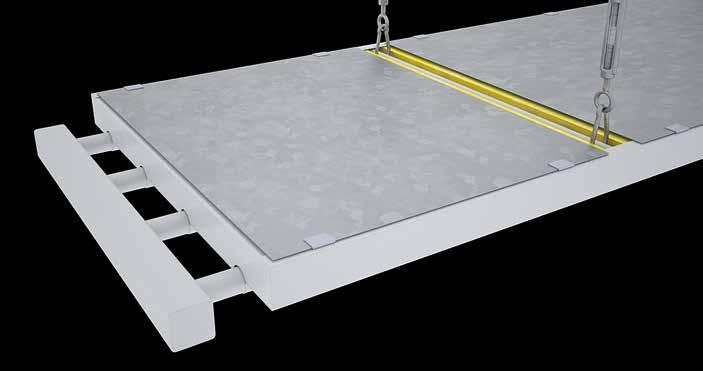

6 Montaż i mocowanie Zehnder to synonim jakości, funkcjonalności i atrakcyjnego wzornictwa. Przedsiębiorstwo posiada certyfikaty ISO 9001 i ISO 14001, a produkcja odbywa się zgodnie z najbardziej restrykcyjnymi normami jakości. Promienniki sufitowe Zehnder ZBN są wytwarzane i kontrolowane zgodnie z normą EN Posiadają znak CE. Budowa elementu Zestaw montażowy Promienniki sufitowe ZBN Zehnder składają się z blachy stalowej z uformowanymi wgłębnie rowkami do zamocowania rur. Izolacja jest na życzenie montowana na górnej stronie płyt, spełniając przy tym rolę izolacji cieplnej połączonej z funkcją tłumienia dźwięku. Stały profil mocowania Izolacja Blacha stalowa Precyzyjna rura stalowa 28 x 1,5 mm Wersje Standardowe szerokości to 300, 450, 600, 750, 900, 1050, 1200, 1350 i 1500 mm. Dostępne są także inne wymiary specjalne. Moduł promienników sufitowych może być złożony z większej liczby pojedynczych elementów, umieszczonych jeden za drugim. Maksymalna długość pojedynczego elementu wynosi 7,5 m (ta wyjątkowa w skali europejskiej długość redukuje koszty montażu o nawet 20 % w porównaniu ze standardową długością 6 m). Pojedynczy element Kolektor z przyłączami Osłona Pojedynczy element Osłona Pojedynczy element Pojedynczy element 6

7 Powierzchnie Promienniki sufitowe Zehnder ZBN są dostępne do wyboru z gładką lub perforowaną powierzchnią. Powłoka jest pokryta wysokiej jakości lakierem nakładanym metodą proszkową (standardowy kolor RAL 9016 lub kolor zgodny z wyborem klienta). Promiennik sufitowy Zehnder ZBN gładki Promiennik sufitowy Zehnder ZBN perforowany Montaż i mocowanie Zmienny profil mocowania Promiennik sufitowy ZBN Zehnder można podwiesić na dwa sposoby. Stały profil mocowania Stałe i zmienne profile mocowania W przypadku stałego profilu mocowania punkty mocowania znajdują się w stałym miejscu płyty i nie podlegają przesunięciu. Zmienne profile mocowania można przesuwać w kierunku wzdłużnym płyty, dzięki czemu istnieje możliwość optymalnego dostosowania montażu do warunków budowlanych. Stały profil mocowania Zmienny profil mocowania Montaż i mocowanie 7

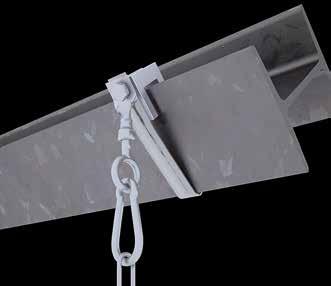

8 Standardowe zestawy montażowe Sufit betonowy Zestaw montażowy K Do montażu promienników sufitowych do stropu służy pięć standardowych zestawów montażowych. Ponadto Zehnder oferuje na życzenie liczne rozwiązania indywidualne. 7 Stal profilowana Zestaw montażowy K 34 zapewnia inwestor Blacha trapezowa Zestaw montażowy K (2 x) 1 7 Nachylone belki stalowe Zestaw montażowy K 37 zapewnia inwestor Legenda 1 Nakrętka sześciokątna 2 Stalowy kołek rozporowy 3 Klamra montażowa 4 Nakładka zabezpieczająca 5 Śruba z łbem płaskim 6 Wieszak trapezowy 7 Napinacz z 2 uchwytami 8 Łańcuch pierścieniowy 9 Karabińczyk 10 Śruby oczkowe 11 Podkładka 12 Śruba sześciokątna 13 Śruba sześciokątna 118 x 110 Pozioma belka stalowa Zestaw montażowy K 38 zapewnia inwestor

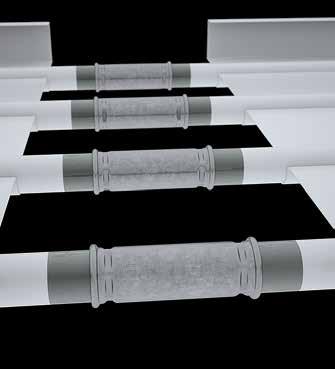

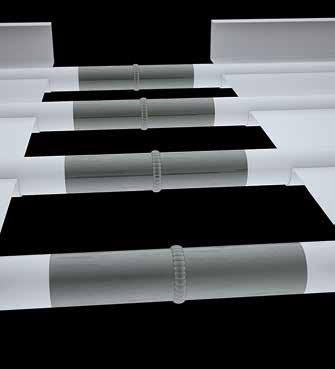

9 Technika łączenia W przypadku wykorzystania dwóch lub kilku pojedynczych elementów konieczne jest połączenie ich ze sobą. Rury można łączyć na dwa sposoby. Pojedyncze elementy są łączone za pomocą złączek spawanych lub zaciskowych do uzyskania żądanej wersji, a miejsca połączeń przykrywane osłoną. Pozwala to na uzyskanie harmonijnego wyglądu. Połączenie spawane Połączenie spawane można stosować uniwersalnie i jest one przystosowane do wszystkich temperatur, szerokości i długości oraz wszystkich rodzajów przyłączy hydraulicznych. Metoda ta polega na czołowym zespawaniu rur, które są zgrzewane na zmianę od zewnątrz i od wewnątrz. Połączenie zaciskowe Aby umożliwić niezawodne zastosowanie złączek zaciskowych, opracowano wyjątkowy program. Zehnder sprawdza w ten sposób konfigurację przeznaczonych do montażu promienników sufitowych i dostarcza pasujące złączki zaciskowe. Zapewnia to trwałą szczelność połączenia. Tłumienie dźwięku Niezależnie od efektu grzewczego i efektu chłodzenia perforowane promienniki sufitowe Zehnder ZBN można także stosować do tłumienia dźwięku: Dźwięki przenikają przez perforację blachy promienników sufitowych do ułożonej wewnątrz izolacji cieplnej i tam są pochłaniane. Można w ten sposób uzyskać znaczną redukcję poziomu hałasu oraz skrócenie czasu pogłosu (np. w halach sportowych). Na zapytanie można uzyskać szczegółowe dane do obliczeń akustycznych. Stopień tłumienia dźwięku promienników ZBN Zehnder w zależności od częstotliwości 1 Stopień tłumienia dźwięku s 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, Częstotliwość f w [Hz] Technika łączenia i tłumienie dźwięku 9

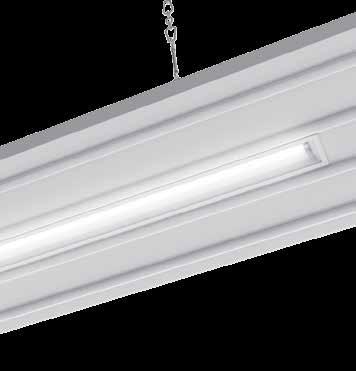

10 Rozwiązania specjalne Promienniki sufitowe Zehnder ZBN są niezwykle elastyczne w swoich zastosowaniach: poza szeroką gamą wersji standardowych dostępne są liczne rozwiązania specjalne, które w indywidualny sposób sprostają wymaganiom każdego pomieszczenia i każdego projektu. Integracja świetlówek itd. Jeżeli wymagany jest montaż dodatkowych elementów, np. świetlówek, czujek pożarowych, głośników itd., w promiennikach sufitowych można przygotować specjalne wycięcia. Oświetlenie w halach przemysłowych Oświetlenie w halach sportowych Siatki zabezpieczające przed piłkami Praktyczne rozwiązanie do hal sportowych: dzięki łukowatej, ocynkowanej siatce żadna zabłąkana piłka nie zatrzyma się na powierzchni promienników. Dodatkowo promienniki sufitowe Zehnder ZBN pomyślnie przeszły kontrolę Instytutu Badań Materiałów (Materialprüfungsanstalt) w Stuttgarcie w zakresie zabezpieczenia przed piłkami zgodnie z normą DIN Blacha zabezpieczająca przed pyłem W razie potrzeby promienniki sufitowe Zehnder ZBN mogą zostać zabudowane blachą zabezpieczającą przed pyłem. To zarówno łatwe w utrzymaniu, jak i higieniczne rozwiązanie jest odpowiednie do pomieszczeń o znacznym stopniu zapylenia. 10

11 Osłona Kolektory są zakryte osłoną. Pozwala to na uzyskanie harmonijnego wyglądu. Przerwa między płytami Ten wariant nie ogranicza ilości wpadającego światła, np. przy świetlikach. Skosy Promienniki sufitowe Zehnder ZBN można także zrealizować w wersji kątowej lub ze skosami, dostosowując je w ten sposób do architektury obiektu lub wzbogacając go o element wystroju. Rozwiązania specjalne 11

12 12 Hala łyżwiarska, Küssnacht (Szwajcaria)

13 13

14 Moc grzewcza i chłodnicza Objaśnienie symboli t L temperatura powietrza ( C) t U temperatura otoczenia ( C) = średnia temperatura wszystkich powierzchni w otoczeniu ( C) t i = t E temperatura wewnętrzna ( C) = temperatura odczuwalna ( C) t HVL temperatura na zasilaniu instalacji grzewczej ( C) t HRL temperatura na powrocie instalacji grzewczej ( C) t KVL temperatura na zasilaniu instalacji chłodniczej ( C) t KRL temperatura na powrocie instalacji chłodniczej ( C) t G temperatura w okresie zimowym (K) t CH temperatura w trybie chłodzenia (K) Jednostki fizyczne Stopnie Celsjusza ( C) Kelwin (K) Metr sześcienny (m 3 ) Metr (m) Milimetr (mm) Paskal (Pa) Kilogram (kg) Stała (K) Wykładnik (n) Poniższe tabele pokazują moc grzewczą i chłodniczą promienników Zehnder ZBN w zależności od temperatury w okresie zimowym i w trybie chłodzenia. Wartości mocy grzewczej są mierzone zgodnie z normą EN 14037, wyniki pomiaru mocy chłodniczej podano w oparciu o normę EN Należy pamiętać, że: na moc chłodniczą pozytywny wpływ ma usunięcie izolacji (patrz tabela). Tę dodatkowo uzyskaną wydajność można jednak uzyskać tylko w przypadku sufitów otwartych. Moc chłodnicza bez izolacji K n Zehnder ZBN 300/2 450/3 600/4 750/5 900/6 1050/7 1200/8 1350/9 1500/10 3,131 4,513 5,896 7,259 Wskutek usunięcia izolacji zwiększa się wprawdzie moc cieplna, ale może to prowadzić do gromadzenia się ciepłego powietrza pod sufitem. Wydajność = K t n Temperaturę w trybie grzania i chłodzenia można obliczyć arytmetycznie: t i =t E = (t u + t L ) 2 t G = (t HVL + t HRL ) - ti 2 t CH = t i - (t KVL + t KRL ) 2 8,622 9,985 11,348 12,740 14,132 t CH (K) W/m W/m W/m W/m W/m W/m W/m W/m W/m Moc chłodnicza z izolacją Zehnder ZBN 300/2 450/3 600/4 750/5 900/6 1050/7 1200/8 1350/9 1500/10 K n 2,683 3,695 4,707 6,056 7,405 8,753 10,102 10,946 11,791 t CH (K) W/m W/m W/m W/m W/m W/m W/m W/m W/m

15 Moc grzewcza z izolacją Zehnder ZBN 300/2 450/3 600/4 750/5 900/6 1050/7 1200/8 1350/9 1500/10 K 1,787 0,726 2,421 1,223 3,055 1,845 3,798 2,184 4,540 2,461 5,283 2,682 6,026 2,856 6,561 2,747 7,087 3,199 n 1,176 1,199 1,177 1,167 1,177 1,134 1,177 1,154 1,177 1,174 1,177 1,194 1,176 1,213 1,179 1,240 1,181 1,219 t Z (K) W/m W/ Para W/m kolektorów W/ Para W/m kolektorów W/ Para W/m kolektorów W/ Para W/m kolektorów W/ Para W/m kolektorów W/ Para W/m kolektorów W/ Para W/m kolektorów W/ Para W/m kolektorów W/ Para kolektorów , , , , , , , , , , , , , , , , , , , , , , , ,5 42, , , ,9 39, , , ,4 36, , , , ,0 32, , , , ,7 29,6 91,9 45, , , , ,5 26,4 82,2 40, , , , , Moc grzewcza i chłodnicza 15

16 16 Dauphin Speed Event, Offenhausen (Niemcy)

17 Dane techniczne Zehnder ZBN Jednostka Moduł Typ 300/2 450/3 600/4 750/5 900/6 1050/7 1200/8 1350/9 1500/10 Szerokość konstrukcyjna mm Liczba rur szt Materiał rur/ wymiar (Ø zewn. x grubość rur) -/mm Precyzyjna rura stalowa / 28 x 1,5 Wymiary Materiał płyt Stal Rozstaw rur mm 150 Min. długość pojedynczego elementu Maks. długość pojedynczego elementu mm 2000 mm 7500 Punkt mocowania na profil szt Odległość między punktami mocowania (A)1) mm Parametry Maks. temperatura robocza2) C 120 Maks. ciśnienie robocze3) bar 10 Masa własna bez wody, z izolacją Masa eksploatacyjna z wodą i izolacją Promiennik kg/m 6,95 9,67 12,42 15,14 17,86 22,08 24,83 27,56 30,28 Na kolektor kg 1 1,5 2 2,5 3 3,5 4 4,5 5 Promiennik kg/m 7,94 11,14 14,38 17,59 20,8 25,52 28,76 31,97 35,18 Na kolektor kg 1,5 2,2 3 3,7 4,5 5,2 6 6,7 7,4 Masy Masa izolacji kg/m 0,3 0,45 0,6 0,75 0,9 1,05 1,2 1,35 1,5 Masa siatki zabezpieczającej przed piłkami Masa blachy zabezpieczającej przed pyłem kg/m 0,29 0,42 0,55 0,68 0,81 0,94 1,67 2,92 3,22 kg/m 1,50 2,25 3,00 3,75 4,50 5,25 6,00 6,75 7,50 Pojemność wodna kg/m 0,982 1,473 1,964 2,455 2,946 3,437 3,928 4,419 4,91 Moc grzewcza Moc cieplna wg normy EN przy t = 55 K z izolacją Stała mocy cieplnej (K) W/m ,787 2,421 3,055 3,798 4,540 5,283 6,029 6,561 7,087 Wykładnik mocy cieplnej (n) 1,176 1,177 1,177 1,177 1,177 1,177 1,176 1,179 1,181 Moc chłodnicza Moc chłodnicza w oparciu o normę EN przy t = 10 K z górną izolacją W/m Stała mocy chłodniczej (K) 2,683 3,695 4,707 6,056 7,405 8,753 10,102 10,946 11,791 Wykładnik mocy chłodniczej (n) 1 ) A 2 ) wyższe temperatury robocze na specjalne zamówienie. 3 ) wyższe ciśnienie robocze na specjalne zamówienie. Dane techniczne 17

18 Minimalny przepływ masowy czynnika W celu utrzymania podanej w tabeli wydajności należy zapewnić turbulentny przepływ czynnika w rurach promiennika. Ten minimalny przepływ masowy czynnika zależy od najniższej temperatury w systemie. W przypadku ogrzewania odpowiada ona temperaturze na powrocie. W przypadku chłodzenia oraz w połączeniu chłodzenia i ogrzewania odpowiada ona temperaturze na zasilaniu czynnikiem chłodzącym. Jeżeli minimalny przepływ masowy czynnika w danej rurze nie zostanie osiągnięty, może nastąpić spadek wydajności o ok. 15 %. Temperatury graniczne W celu zagwarantowania pełnego komfortu cieplnego wytwarzanego przez system promienników należy dobrać właściwą temperaturę projektową. Temperaturę tę można sprawdzić, korzystając z poniższej tabeli i wykresu. Projektowa temperatura musi być niższa niż obydwie temperatury graniczne (średnia temperatura czynnika grzewczego). W pomieszczeniach i pasażach, gdzie ludzie przebywają krótko, możliwe są wyższe temperatury graniczne. Wartości te są orientacyjne. Szczegółowe obliczenie jest możliwe zgodnie z normą ISO Wysokość m Pokrycie powierzchni stropu promiennikami sufitowymi Zehnder ZBN w 10 % w 15 % w 20 % w 25 % w 30 % w 35 % Średnia temperatura czynnika grzewczego w C > > Krok 1: pokrycie sufitu. Projektowa temperatura nie może przekroczyć zdefiniowanej wartości temperatury granicznej. Zabezpieczenie przed piłkami Zastosowanie promienników sufitowych w halach sportowych wymaga ich dużej stabilności, na wypadek np. przypadkowego kontaktu z podrzucanymi piłkami. Dlatego promienniki sufitowe Zehnder ZBN przeszły kontrolę zabezpieczenia przed piłkami zgodnie z normą DIN 18032, część 3. Kontrola została przeprowadzona przez Instytutu Badań Materiałów (Materialprüfungsanstalt) w Stuttgarcie. 18

19 Minimalny przepływ masowy czynnika na rurę w kg/h Minimalna temperatura w systemie w C Średnia temperatura czynnika grzewczego w C /3 600/4 750/5 900/6 1050/ Wysokość podwieszenia w [m] Krok 2: szerokość promienników. Projektowa temperatura nie może przekroczyć zdefiniowanej wartości temperatury granicznej. 1200/8 Potrójna hala sportowa, Monachium (Niemcy) Dane techniczne 19

20 Wymiary Wymiary modułu L N O J I M E H H A B KG F D C Wymiary montażowe o p i j q d e l m m c n b b a 20

21 Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwagi A Łączna szerokość zmienny Szerokość kasetonu 150 mm B Szerokość kolektora zmienny Szerokość kasetonu 150 mm C Łączna długość (bez zestawu złączy) zmienny D Długość rury zmienny E Długość pojedynczego elementu zmienny F Długość panelu promiennikowego pojedynczego elementu zmienny G Występ rury w kierunku kolektora zmienny Standardowo 50 mm H Występ rury w kierunku elementu łączącego zmienny Standardowo 100 mm I Odległość między rurami 150 J Odległość między rurą a krawędzią boczną 75 K Długość kolektora 45 L Łączna wysokość promiennika (bez zawieszenia) 69 M Wysokość kolektora 45 N Wysokość krawędzi bocznej 50 O Głębokość rowka na rury 19 Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwagi Profile stałe, typ płyt a Kolektor środek profilu (stały) zmienny Wymiar standardowy 500 mm b Środek profilu (stały) środek profilu (stały) zmienny Wymiar standardowy 3250 mm c Środek profilu (stały) miejsce łączenia zmienny Wymiar standardowy 800 mm d Krawędź zewnętrzna modułu środek 1. punktu mocowania 50 e Krawędź dolna panelu promiennikowego krawędź górna punktu mocowania 39 Profile stałe, typ płyt a Kolektor środek profilu (stały) zmienny Wymiar standardowy 500 mm b Środek profilu (stały) środek profilu (stały) zmienny Wymiar standardowy 3250 mm c Środek profilu (stały) miejsce łączenia zmienny Wymiar standardowy 800 mm i Krawędź zewnętrzna modułu środek 1. punktu mocowania 50 j Krawędź dolna panelu promiennikowego krawędź górna punktu mocowania 35 Profile luźne, typ płyt l Kolektor środek profilu (luźny) zmienny m Środek profilu (luźny) środek profilu (luźny) zmienny n Środek profilu (luźny) miejsce łączenia zmienny o Krawędź zewnętrzna modułu środek 1. punktu mocowania 50 p q Krawędź dolna panelu promiennikowego krawędź górna punktu mocowania Krawędź dolna panelu promiennikowego krawędź górna profilu mocowania 74 od szerokości 1050; 77 mm 82 od szerokości 1050; 94 mm Wymiary 21

22 Możliwości podłączania Przyłącze asymetryczne i symetryczne Asymetryczne przyłącze wody jest możliwe w swobodnie wiszących modułach. W przypadku montażu w suficie podwieszanym, ze względu na równomierną rozciągłość zaleca się przyłącze symetryczne. Różna liczba równolegle poprowadzonych rur Liczba rur wynika z minimalnego przepływu masowego wymaganego w przypadku danego modułu. Przyłącze jedno- i obustronne Położenie przyłącza determinują z reguły warunki budowlane. Przyłącze asymetryczne Przyłącze symetryczne Przyłącze jednostronne Prowadnica jednorurowa Prowadnica dwururowa Prowadnica dwururowa Prowadnica wielorurowa Prowadnica wielorurowa Przyłącze obustronne Prowadnica jednorurowa Prowadnica dwururowa Prowadnica dwururowa Prowadnica wielorurowa Prowadnica wielorurowa 22

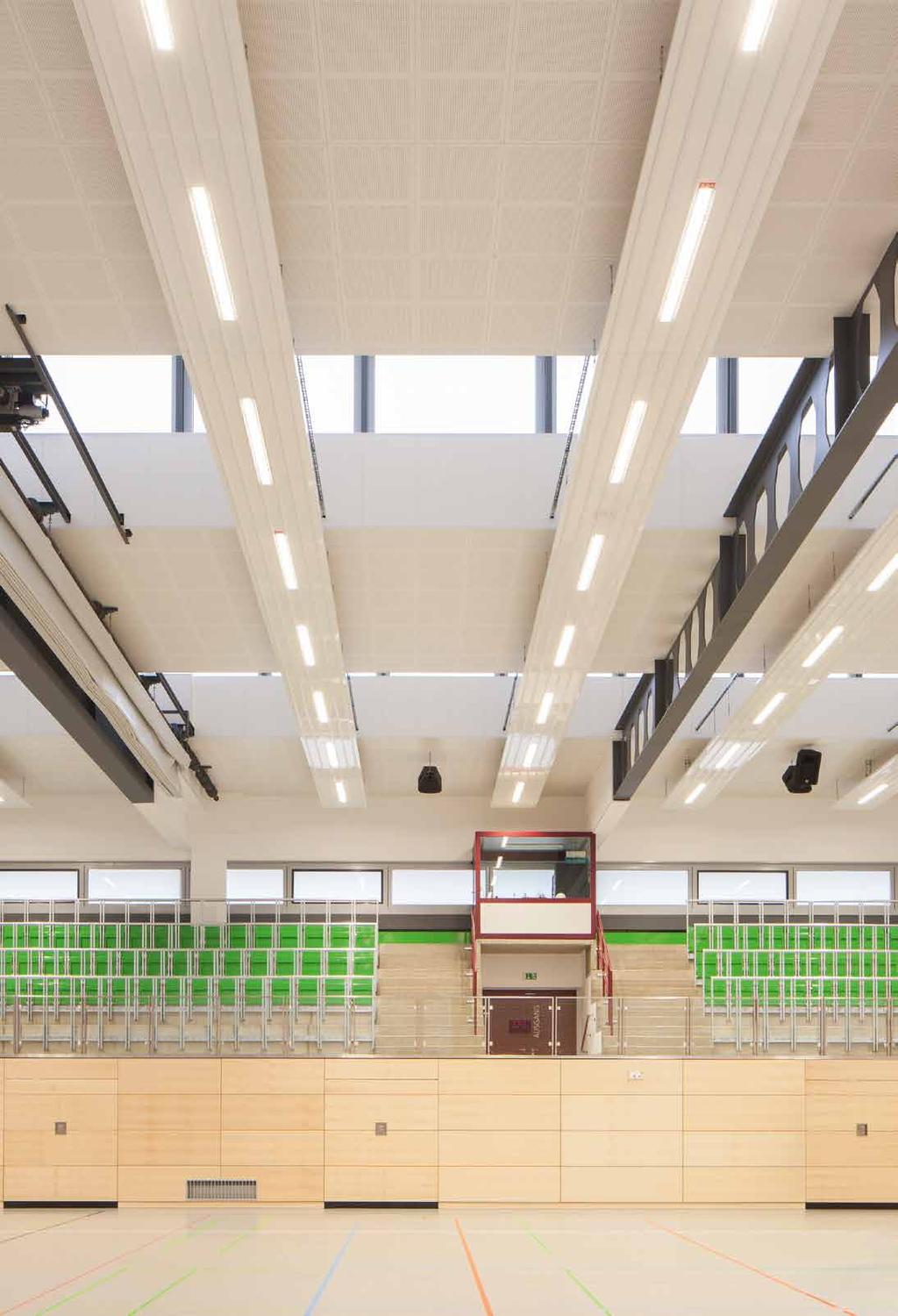

23 Hala sportowa w gimnazjum im. Alexandra von Humboldt, Schweinfurt (Niemcy) Możliwości podłączania 23

24 Przykład projektu Przykład projektu i rozmieszczenia Poniższy przykład pokazuje, jak powstaje projekt hali. Założenia projektu Obciążenie cieplne pomieszczenia wyliczane jest zawsze zgodnie z obowiązującą normą. Jeżeli strata ciepła transmisji przez dach wynosi powyżej 30 % całkowitego obciążenia grzewczego, oznacza to podwyższone straty ciepła w obszarze stropowym. Jeżeli nie ma możliwości zapewnienia lepszej izolacji dachu, można usunąć górną izolację cieplną promienników sufitowych. Dzięki temu można pokryć podwyższoną stratę ciepła transmisji. Jeżeli krotność wymian powietrza w pomieszczeniu przekracza maksymalną wartość typową dla wentylacji grawitacyjnej (1/h), a szczególnie jeśli w pomieszczeniu zastosowano instalację wywiewną, nawiewane powietrze należy ogrzać. Do ograniczenia napływu zimnego powietrza przy bramach lub w strefach załadunku nie wystarczą tylko systemy ogrzewania poprzez promieniowanie. W tym przypadku należy użyć np. kurtyn z tworzyw sztucznych, kurtyn powietrznych lub innych środków zapobiegawczych. Cel Równomierna temperatura wewnętrzna (20 C) w całym pomieszczeniu. Założenia Hala wolnostojąca: długość 100 m, szerokość 30 m, wysokość 8 m Wymiana powietrza: 0,3 1/h Temperatura zewnętrzna: -12 C Obciążenie cieplne Normatywne straty ciepła powodowane przez przegrody budowlane: W Normatywna strata ciepła wentylacji: W Normatywna strata ciepła: W Projekt promienników sufitowych Temperatura zasilania: 80 C Temperatura na powrocie: 70 C Typ Długość Temperatura w trybie grzania Moc cieplna Liczba Całkowita moc cieplna m K W/m W/na parę kolektorów W ZBN 900/6 12, ZBN 900/ ZBN 450/ ZBN 300/ , W Rozmieszczenie Pięć modułów paneli promiennikowych rozmieszczonych wzdłuż, podzielonych pośrodku, równomierny odstęp od środka 7,2 m, zewnętrzne moduły większe niż wewnętrzne. Po jednym module po stronach czołowych, moduły podzielone; odstęp modułów od ścian zewnętrznych 1,5 m. 24

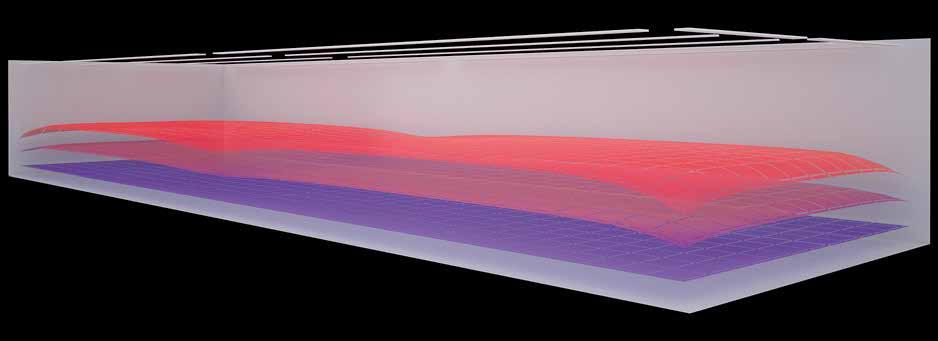

25 ZBN 300/2 ZBN 900/6 ZBN 450/3 ZBN 900/6 23 C Temperatura promieniowania Temperatura odczuwana 17 C Temperatura powietrza Miejscowy rozkład temperatury wewnętrznej jest zawsze obliczany dla wysokości 1 m nad podłogą. Temperatura wewnętrzna także w obszarach granicznych niewiele różni się od wartości projektowej. Przykład projektu 25

26 Obliczanie strat ciśnienia Całkowita strata ciśnienia stanowi sumę straty ciśnienia pary kolektorów i straty ciśnienia rury. Określanie straty ciśnienia: ZBN 900/6; 20 m; przyłącze 1" 1. Określić całkowity przepływ masowy określonego promiennika sufitowego, np. m= 600 kg/h 2. Odczytać z wykresu spadek ciśnienia dla pary kolektorów, np. p para kol. = 210 Pa/parę kolektorów oraz przy 600 kg/h i przyłączu rurowym 1" 3. Odczytać na wykresie spadek ciśnienia dla rury. Przepływ masowy oblicza się, dzieląc łączny przepływ masowy przez liczbę równoległych rur, których dotyczy przepływ, np. 600 kg/h: 3 rzędy rur = 200 kg/h p rura = 300 Pa * 2 (dla zasilania i powrotu) = 600 Pa 4. Całkowita strata ciśnienia promiennika sufitowego stanowi sumę wcześniej obliczonych poszczególnych strat ciśnienia, np. 210 Pa Pa = 810 Pa Strata ciśnienia w parze kolektorów wraz z przyłączami Spadek ciśnienia w [Pa] DN 15 (½") DN 20 (¾") DN 25 (1") 5 DN 32 (¼") Łączne natężenie przepływu wody w [kg/h] 26

27 Straty ciśnienia na rurę Spadek ciśnienia w [Pa] Przepływ masowy czynnika na rurę w [kg/h] Długość w [m] Obliczanie strat ciśnienia 27

28 Układ hydrauliczny Równoważenie hydrauliczne promienników sufitowych W każdym rozbudowanym systemie grzewczym lub chłodzącym właściwe rozprowadzenie strumienia czynnika grzewczego ma istotne znaczenie dla wydajnej pracy. (Wszystkie zestawy promienników sufitowych powinny mieć możliwość oddzielnego napełniania, odcięcia i opróżnienia). Dla instalacji o identycznych promiennikach sufitowych a więc również strumieniach objętości ułożenie rur według systemu Tichelmanna (rys. 1) jest pod względem hydraulicznym niezawodnym rozwiązaniem. W przypadku ogrzewania hal trzecia linia rur generuje już jednak znaczne koszty, a w wielu przypadkach nie jest zalecana z powodu różnych wielkości promienników. Instalacje, w których poszczególne promienniki mają różną moc, muszą zostać dostosowane pod kątem hydrauliki poprzez przeliczenie sieci rur i regulację. Wiąże się to jednak z czasochłonnymi obliczeniami i generuje znaczne koszty. Osiągnięcie zrównoważenia hydraulicznego promienników znacznie ułatwia zestaw regulatorów strumienia objętości Zehnder (VSRK) (rys. 2). Więcej informacji i indywidualne rozwiązania: Rys. 1: Ułożenie rur według systemu Tichelmanna Rys. 2: Łatwiejsze ułożenie kanałów z zestawem do regulacji strumienia objętości Zehnder (VSRK) 28

29 Zestaw do regulacji strumienia objętości Zehnder VSRK VSRK to kompletny zestaw składający się z regulatora przepływu, kulowych zaworów odcinających oraz kulowych zaworów napełniających i spustowych. Kolektory paneli promiennikowych można na życzenie wyposażyć w odpowiednie przyłącza, umożliwiające bezpośredni montaż zestawu VSRK. Regulator (rys. 3) jest ustawiany fabrycznie odpowiednio do strumienia objętości danego zestawu. Dzięki temu na miejscu nie wykonuje się czasochłonnych ustawień. Kolejne zalety VSRK: możliwość osiągnięcia stałego przepływu czynnika grzewczego przy znacznej różnicy ciśnień; hydrauliczne zrównoważenie układu, również w przypadku promienników znacznie różniących się wielkością. Regulator strumienia objętości DN15 Przepływ masowy (kg/h) Minimalne ciśnienie różnicowe (kpa) 30 20, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 Regulator strumienia objętości DN25 Przepływ masowy (kg/h) Minimalne ciśnienie różnicowe (kpa) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 Regulator strumienia objętości DN32 Przepływ masowy (kg/h) Minimalne ciśnienie różnicowe (kpa) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 Powrót Zasilanie Rys. 3: Zestaw do regulacji strumienia objętości Zehnder. Wymiary zależą od wybranych tulei spawanych. Układ hydrauliczny 29

30 Zehnder wszystko dla komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia Ogrzewanie, chłodzenie, świeże i czyste powietrze: w celu stworzenia komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia firma Zehnder spełni wszelkie oczekiwania zależnie od potrzeb. Szeroka i przejrzysta oferta firmy Zehnder obejmuje produkty dostosowane do każdego wnętrza, bez względu na to, czy jest to obiekt prywatny, publiczny, przemysłowy, nowe budownictwo czy budynek modernizowany. Również w kwestii serwisu firma Zehnder jest always around you. Ogrzewanie Systemy ogrzewania oferowane przez firmę Zehnder to nie tylko grzejniki dekoracyjne. W palecie produktów można znaleźć różnorodne rozwiązania w zakresie ogrzewania obejmujące zarówno promienniki wodne, jak również pompy ciepła z wbudowaną centralą wentylacyjną. Grzejniki dekoracyjne Kompaktowa centrala energetyczna z wbudowaną pompą ciepła System ogrzewania i chłodzenia sufitowego System komfortowej wentylacji pomieszczeń z odzyskiem ciepła Systemy ogrzewania i chłodzenia płaszczyznowego Chłodzenie Firma Zehnder oferuje przemyślane rozwiązania również w zakresie chłodzenia pomieszczeń. Obejmują one zarówno systemy chłodzenia sufitowego, jak również system komfortowej wentylacji pomieszczeń z dystrybucją schłodzonego, świeżego powietrza. Systemy ogrzewania i chłodzenia sufitowego Kompaktowa centrala energetyczna z pompą ciepła i przewodem solanki System komfortowej wentylacji pomieszczeń z gruntowym wymiennikiem ciepła do wstępnej regulacji temperatury świeżego powietrza Systemy ogrzewania i chłodzenia płaszczyznowego Grzejniki dekoracyjne Zehnder, Zehnder Nestsystems Systemy ogrzewania i chłodzenia sufitowego Zehnder, Zehnder Nestsystems Świeże powietrze Świeże powietrze grupa produktów firmy Zehnder z długoletnią tradycją. Zehnder Comfosystems oferuje komfortową wentylację pomieszczeń z odzyskiem ciepła, przeznaczoną do domów jedno- i wielorodzinnych, zarówno do obiektów nowych, jak i modernizowanych. System komfortowej wentylacji pomieszczeń Kompaktowa centrala energetyczna z wbudowanym urządzeniem wentylacyjnym Zehnder Comfosystems Czyste powietrze Czyste powietrze w obiektach szczególnie narażonych na obecność pyłu zapewnia system filtracji powietrza Zehnder Clean Air Solutions. Natomiast w budynkach mieszkalnych szkodliwe substancje są usuwane przy zastosowaniu systemu komfortowej wentylacji pomieszczeń Zehnder Comfosystems. System komfortowej wentylacji pomieszczeń z wbudowanym filtrem świeżego powietrza Kompaktowa centrala energetyczna z wbudowanym filtrem świeżego powietrza Systemy filtracji powietrza Zehnder Clean Air Solutions 30
