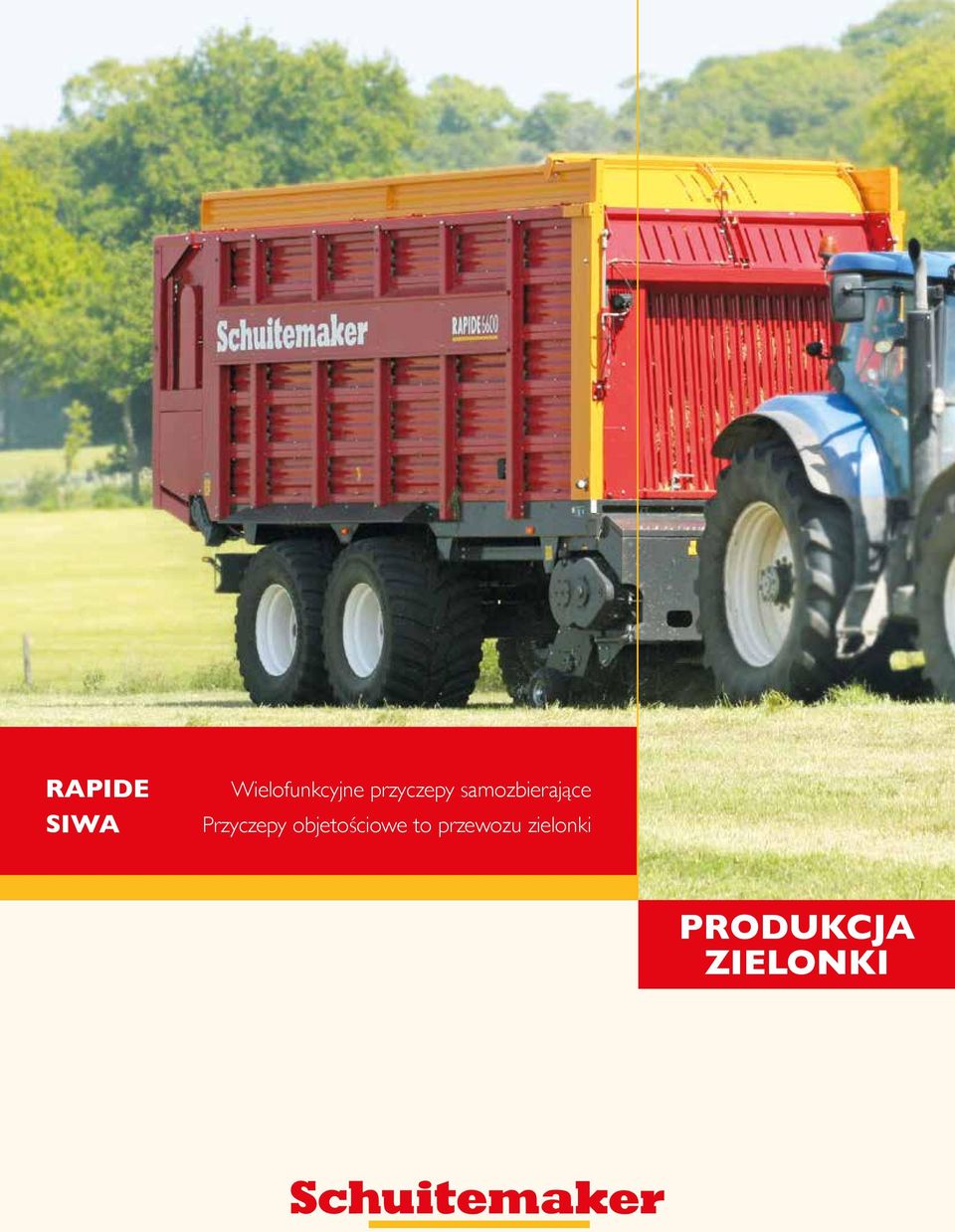

1 RAPIDE SIWA Wielofunkcyjne przyczepy samozbierające Przyczepy objetościowe to przewozu zielonki PRODUKCJA ZIELONKI

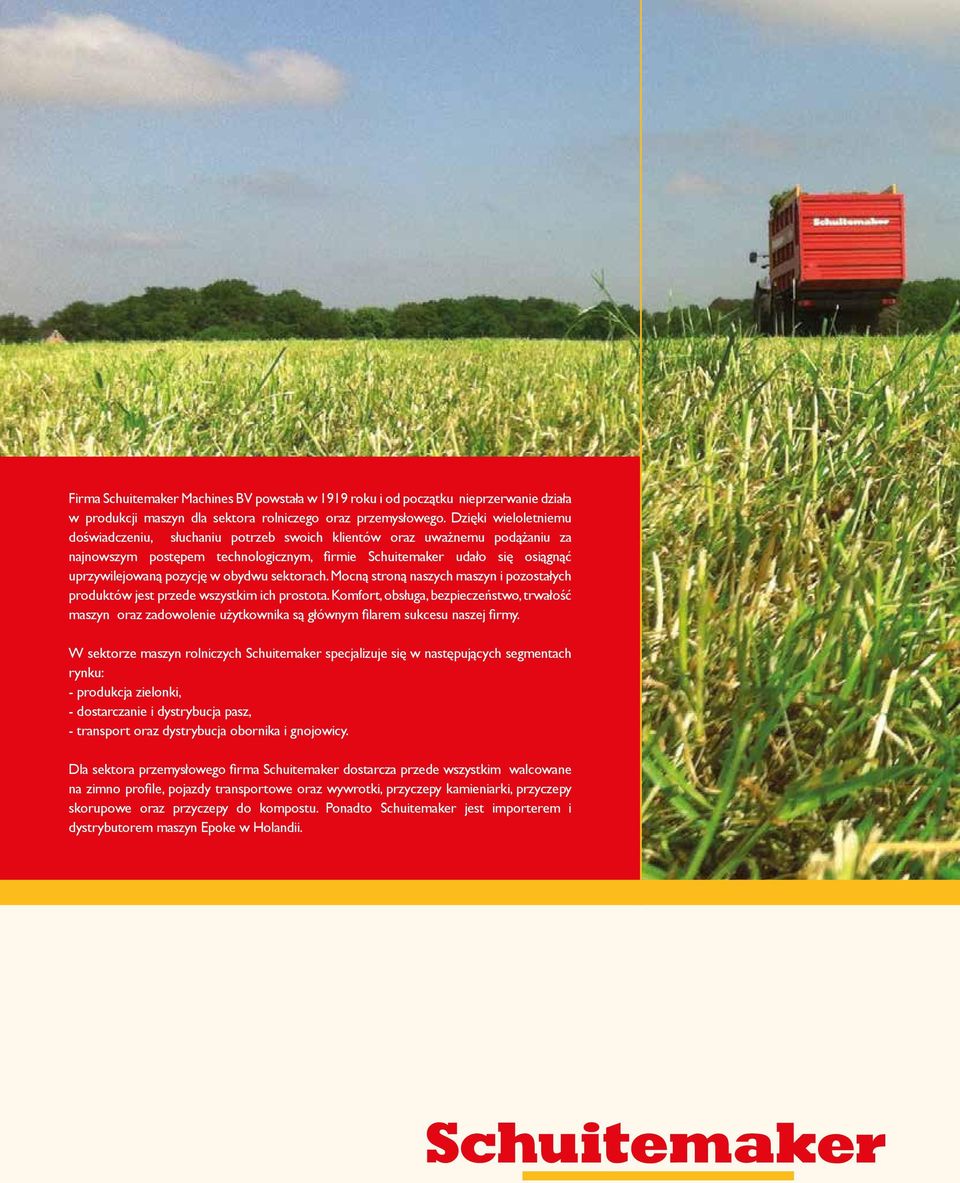

2 Firma Schuitemaker Machines BV powstała w 1919 roku i od początku nieprzerwanie działa w produkcji maszyn dla sektora rolniczego oraz przemysłowego. Dzięki wieloletniemu doświadczeniu, słuchaniu potrzeb swoich klientów oraz uważnemu podążaniu za najnowszym postępem technologicznym, firmie Schuitemaker udało się osiągnąć uprzywilejowaną pozycję w obydwu sektorach. Mocną stroną naszych maszyn i pozostałych produktów jest przede wszystkim ich prostota. Komfort, obsługa, bezpieczeństwo, trwałość maszyn oraz zadowolenie użytkownika są głównym filarem sukcesu naszej firmy. W sektorze maszyn rolniczych Schuitemaker specjalizuje się w następujących segmentach rynku: - produkcja zielonki, - dostarczanie i dystrybucja pasz, - transport oraz dystrybucja obornika i gnojowicy. Dla sektora przemysłowego firma Schuitemaker dostarcza przede wszystkim walcowane na zimno profile, pojazdy transportowe oraz wywrotki, przyczepy kamieniarki, przyczepy skorupowe oraz przyczepy do kompostu. Ponadto Schuitemaker jest importerem i dystrybutorem maszyn Epoke w Holandii.

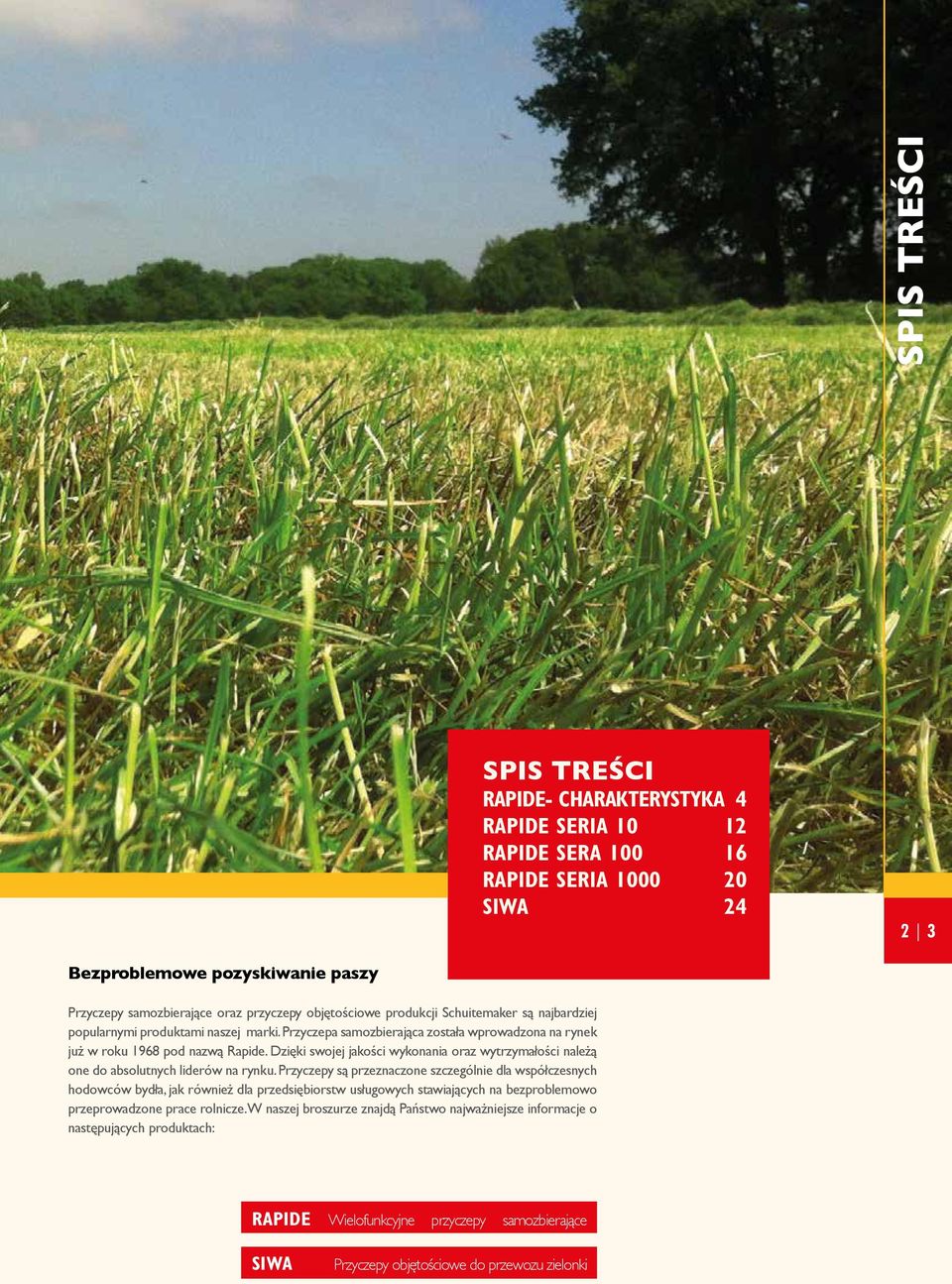

3 SPIS TREŚCI SPIS TREŚCI RAPIDE- CHARAKTERYSTYKA 4 RAPIDE SERIA RAPIDE SERA RAPIDE SERIA SIWA Bezproblemowe pozyskiwanie paszy Przyczepy samozbierające oraz przyczepy objętościowe produkcji Schuitemaker są najbardziej popularnymi produktami naszej marki. Przyczepa samozbierająca została wprowadzona na rynek już w roku 1968 pod nazwą Rapide. Dzięki swojej jakości wykonania oraz wytrzymałości należą one do absolutnych liderów na rynku. Przyczepy są przeznaczone szczególnie dla współczesnych hodowców bydła, jak również dla przedsiębiorstw usługowych stawiających na bezproblemowo przeprowadzone prace rolnicze. W naszej broszurze znajdą Państwo najważniejsze informacje o następujących produktach: RAPIDE Wielofunkcyjne przyczepy samozbierające SIWA Przyczepy objętościowe do przewozu zielonki

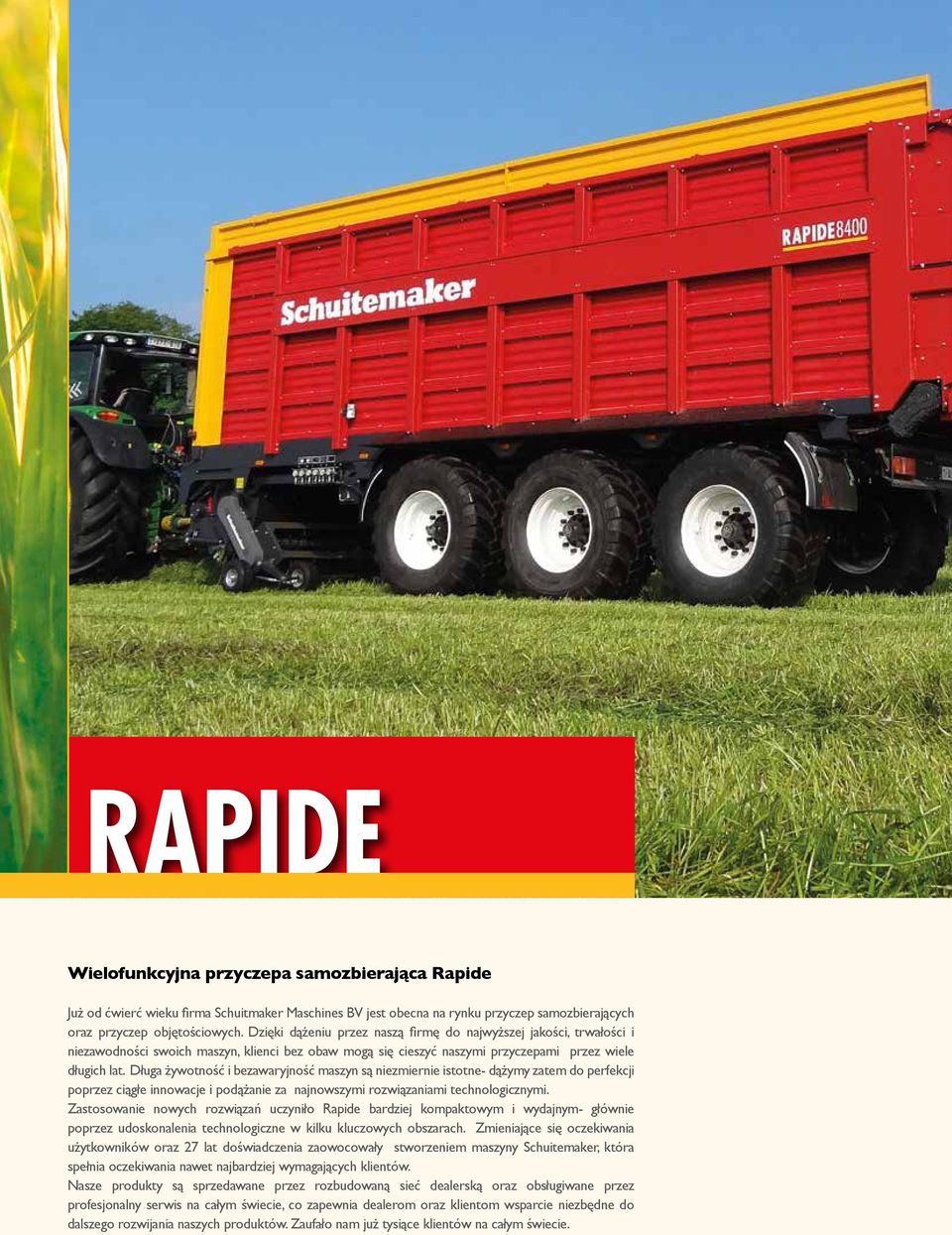

4 RAPIDE Wielofunkcyjna przyczepa samozbierająca Rapide Już od ćwierć wieku firma Schuitmaker Maschines BV jest obecna na rynku przyczep samozbierających oraz przyczep objętościowych. Dzięki dążeniu przez naszą firmę do najwyższej jakości, trwałości i niezawodności swoich maszyn, klienci bez obaw mogą się cieszyć naszymi przyczepami przez wiele długich lat. Długa żywotność i bezawaryjność maszyn są niezmiernie istotne- dążymy zatem do perfekcji poprzez ciągłe innowacje i podążanie za najnowszymi rozwiązaniami technologicznymi. Zastosowanie nowych rozwiązań uczyniło Rapide bardziej kompaktowym i wydajnym- głównie poprzez udoskonalenia technologiczne w kilku kluczowych obszarach. Zmieniające się oczekiwania użytkowników oraz 27 lat doświadczenia zaowocowały stworzeniem maszyny Schuitemaker, która spełnia oczekiwania nawet najbardziej wymagających klientów. Nasze produkty są sprzedawane przez rozbudowaną sieć dealerską oraz obsługiwane przez profesjonalny serwis na całym świecie, co zapewnia dealerom oraz klientom wsparcie niezbędne do dalszego rozwijania naszych produktów. Zaufało nam już tysiące klientów na całym świecie.

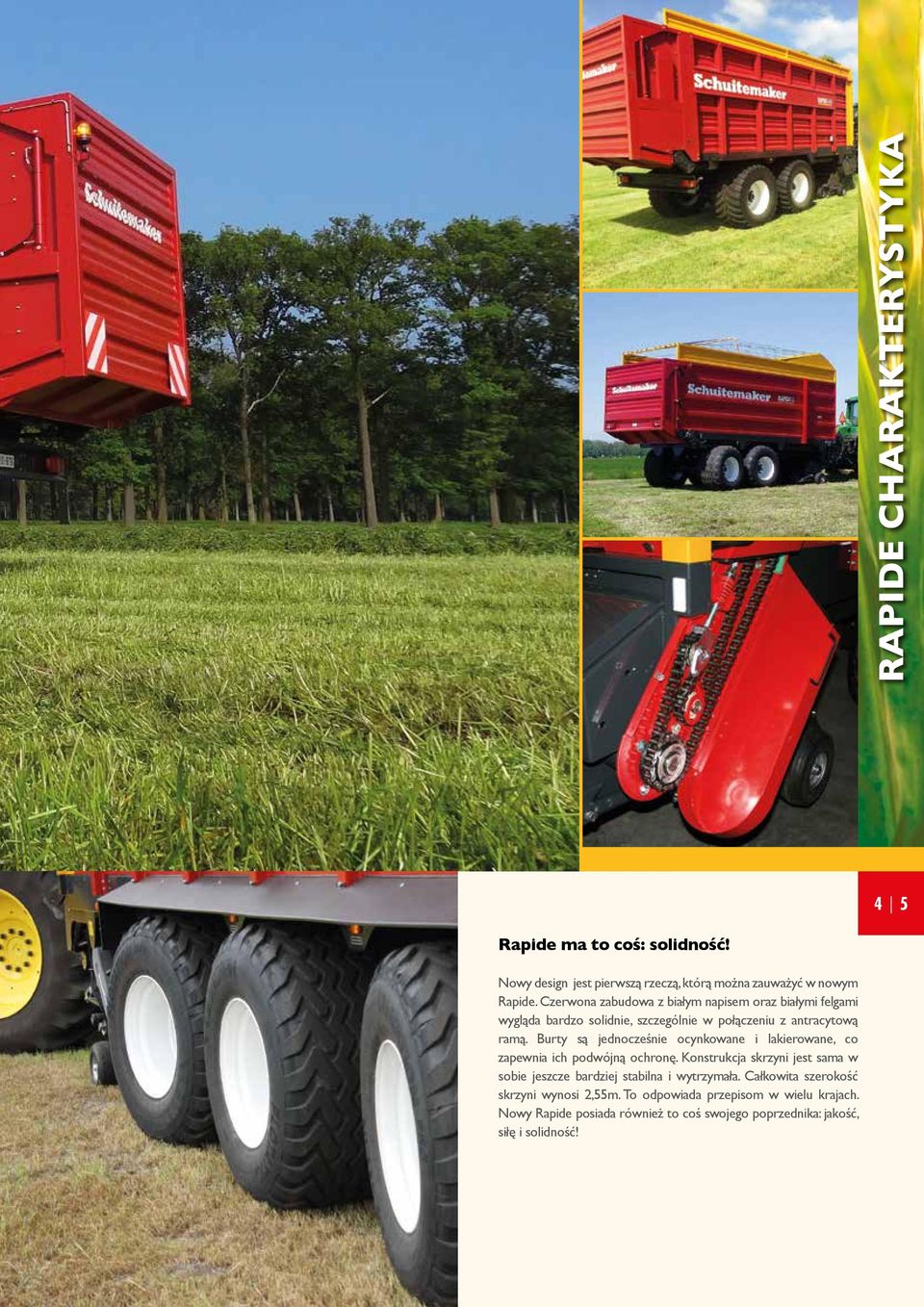

5 RAPIDE CHARAKTERYSTYKA 4 5 Rapide ma to coś: solidność! Nowy design jest pierwszą rzeczą, którą można zauważyć w nowym Rapide. Czerwona zabudowa z białym napisem oraz białymi felgami wygląda bardzo solidnie, szczególnie w połączeniu z antracytową ramą. Burty są jednocześnie ocynkowane i lakierowane, co zapewnia ich podwójną ochronę. Konstrukcja skrzyni jest sama w sobie jeszcze bardziej stabilna i wytrzymała. Całkowita szerokość skrzyni wynosi 2,55m. To odpowiada przepisom w wielu krajach. Nowy Rapide posiada również to coś swojego poprzednika: jakość, siłę i solidność!

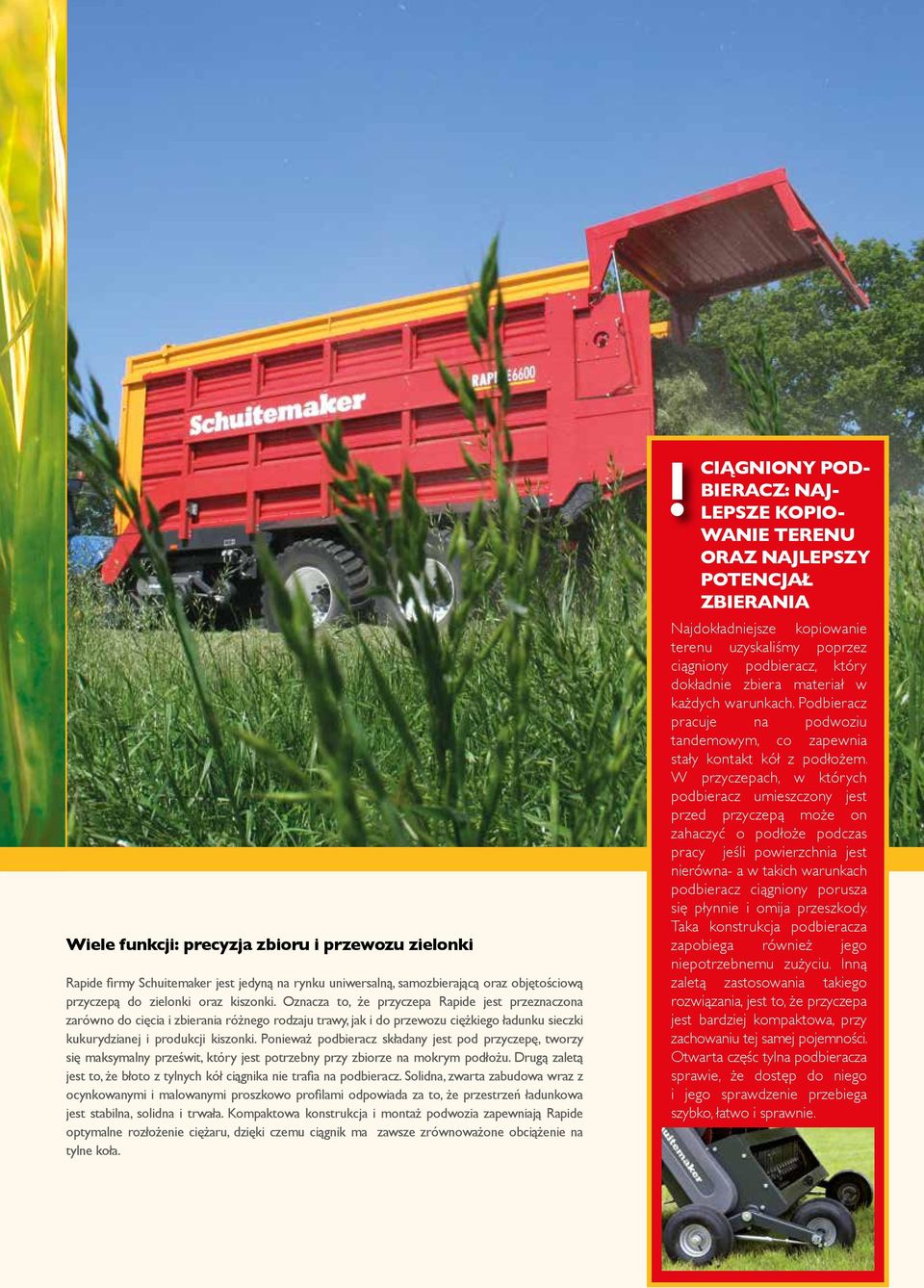

6 Wiele funkcji: precyzja zbioru i przewozu zielonki Rapide firmy Schuitemaker jest jedyną na rynku uniwersalną, samozbierającą oraz objętościową przyczepą do zielonki oraz kiszonki. Oznacza to, że przyczepa Rapide jest przeznaczona zarówno do cięcia i zbierania różnego rodzaju trawy, jak i do przewozu ciężkiego ładunku sieczki kukurydzianej i produkcji kiszonki. Ponieważ podbieracz składany jest pod przyczepę, tworzy się maksymalny prześwit, który jest potrzebny przy zbiorze na mokrym podłożu. Drugą zaletą jest to, że błoto z tylnych kół ciągnika nie trafia na podbieracz. Solidna, zwarta zabudowa wraz z ocynkowanymi i malowanymi proszkowo profilami odpowiada za to, że przestrzeń ładunkowa jest stabilna, solidna i trwała. Kompaktowa konstrukcja i montaż podwozia zapewniają Rapide optymalne rozłożenie ciężaru, dzięki czemu ciągnik ma zawsze zrównoważone obciążenie na tylne koła.! CIĄGNIONY POD- BIERACZ: NAJ- LEPSZE KOPIO- WANIE TERENU ORAZ NAJLEPSZY POTENCJAŁ ZBIERANIA Najdokładniejsze kopiowanie terenu uzyskaliśmy poprzez ciągniony podbieracz, który dokładnie zbiera materiał w każdych warunkach. Podbieracz pracuje na podwoziu tandemowym, co zapewnia stały kontakt kół z podłożem. W przyczepach, w których podbieracz umieszczony jest przed przyczepą może on zahaczyć o podłoże podczas pracy jeśli powierzchnia jest nierówna- a w takich warunkach podbieracz ciągniony porusza się płynnie i omija przeszkody. Taka konstrukcja podbieracza zapobiega również jego niepotrzebnemu zużyciu. Inną zaletą zastosowania takiego rozwiązania, jest to, że przyczepa jest bardziej kompaktowa, przy zachowaniu tej samej pojemności. Otwarta częśc tylna podbieracza sprawie, że dostęp do niego i jego sprawdzenie przebiega szybko, łatwo i sprawnie.

7 Lepszy załadunek, lepsza pasza Wirnik tnący wyposażony jest w ostre spiralnie rozmieszczone zęby o grubości 20mm, których końce wykonane są z wytrzymałego materiału. Szerokość samego rotoru wynosi 1,8m w przypadku serii 10 oraz 2m w przypadku serii 100 i Dzięki temu każdy gatunek trawy jest doskonale ścięty i załadowany nawet w najcięższych warunkach. Kształt i umiejscowienie skrobaków, szeroki kanał zasilający wirnika oraz obniżona podłoga w przedniej części platformy załadunkowej, sprawia, że trawa jest szybko i łatwo transportowana do przyczepy. W serii 1000 Rapide zastosowano jeszcze silniejszy wirnik oraz napęd, aby pojemność załadunkowa przyczep mogła być jeszcze większa. Niższe zużycie paliwa Pobór mocy jest zmniejszony poprzez konstrukcję ściany przedniej RapidStream, która zapewnia, że trawa jest prowadzona idealnie do wnętrza pojazdu. Ponadto, przenośnik podłogowy jest pochylony z przodu, co wraz z niewielką odległością między podbieraczem a wrnikiem oraz szerokim kanałem zasilającym, zmniejsza opór przy załadunku zielonki. Inne czynniki, które zmniejszają zużycie paliwa, to szersze zęby rotoru oraz unikalny kształt skrobaków. Napęd podbieracza RapidFlow z kolei zapewnia stały i równomierny przepływ strumienia nawet dużej ilości trawy. Szybki wyładunek W niezależnych testach (Profi 10/2011) przyczepa wielofunkcyjna Rapide osiągała prędkość rozładunku 23 metrów na minutę. Optymalny przepływ oleju (grubość przewodów 3/4'', mały opór i tylko kilka sprzęgieł) zapewnia silny napęd hydrauliczny łańcuchów podłogowych. Cztery łańcuchy dysponują ogromną siłą uciągu. Tylna klapa zapewnia szeroki kąt rozładunku, dzięki czemu zielonka może być rozładowywana bez przeszkód. Połączenie siły i prędkości sprawia, że każdy materiał jest rozładowywany szybko i sprawnie. 6 7 ŁATWIEJSZY ZAŁADUNEK

8 Doskonała jakość cięcia System cięcia przyczepy Rapide składa się z maksymalnie 43 noży i zapewnia długość cięcia 44mm. W standardzie jedna (seria 10) lub trzy sekcje noży (serie 100 i 1000) są wykonane ze stali trudnościeralnej Hardox, znanej ze swojej wysokiej wytrzymałości na zużycie. Został tu również zastosowany łatwy system wymiany noży. Przechowywanie noży zapasowych jest wygodne, są one umieszczone po oby stronach przyczepy. Trawa jest cięta na tej samej zasadzie, na której opiera się działanie nożyczek, a noże są utrzymywane pod ciśnieniem hydraulicznym. Ciśnienie na noże można regulować w sterowniku, w zależności od rodzaju rośliny którą zbieramy. Mniejsze ciśnienie może być stosowane do,,lżejszych gatunków roślin dzięki czemu unikamy nadmiernego zużycia noży. Za każdym razem, gdy pozycja noży zmieni się względem pozycji roboczej sygnalizuje nam to sygnał ze sterownika. W przeciwieństwie do zakrzywionych i zębatych noży, noże w naszych przyczepach są zaostrzone z obu stron. Daje to tę zaletę, że wraz z zużyciem noża jego pozycja względem trawy pozostaje taka sama, a nóż nadal tnie normalnie. Wszystkie zastosowane innowacje dają nie tylko doskonałą jakość cięcia, ale i gwarantują dłuższą żywotność noży.

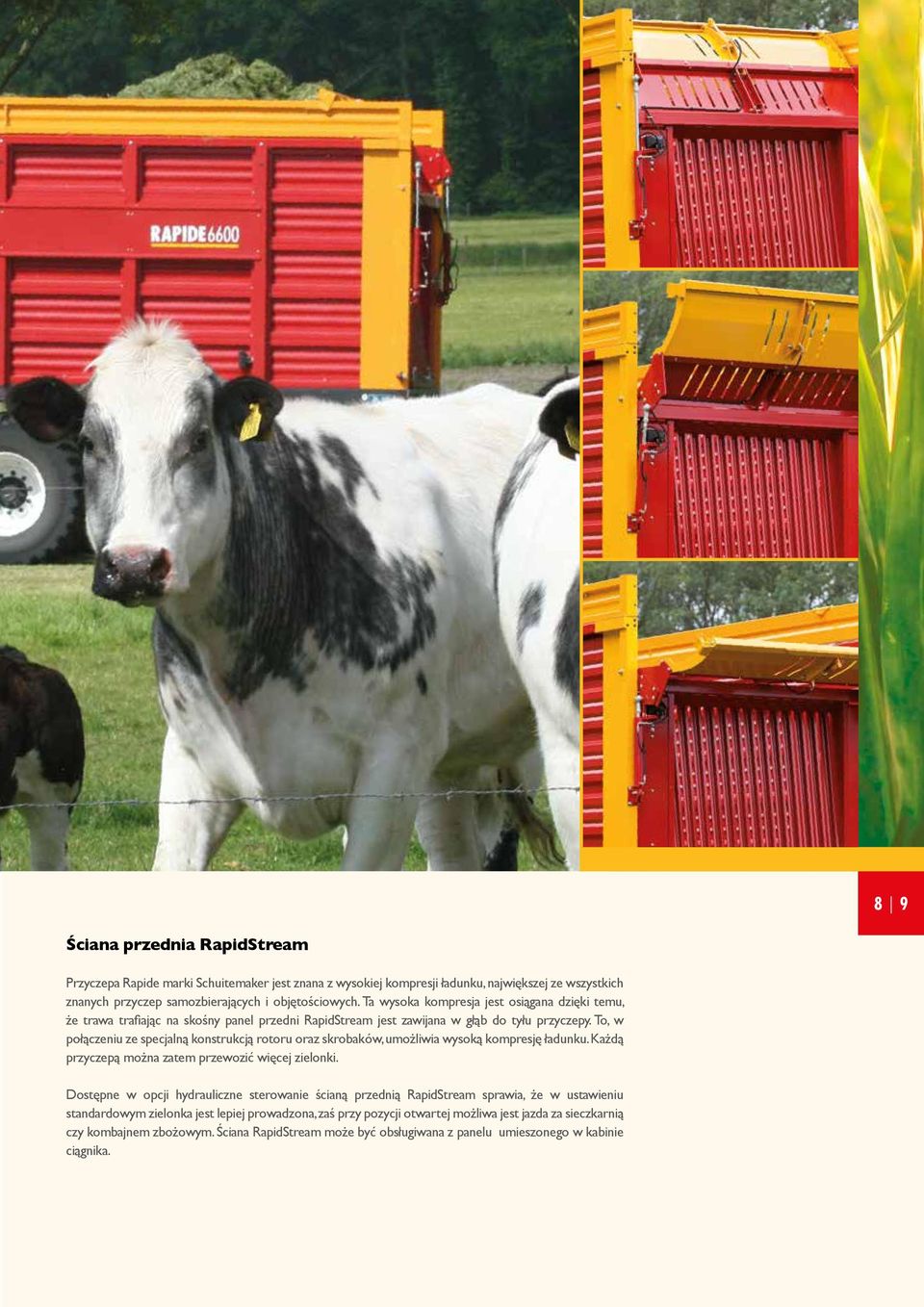

9 8 9 Ściana przednia RapidStream Przyczepa Rapide marki Schuitemaker jest znana z wysokiej kompresji ładunku, największej ze wszystkich znanych przyczep samozbierających i objętościowych. Ta wysoka kompresja jest osiągana dzięki temu, że trawa trafiając na skośny panel przedni RapidStream jest zawijana w głąb do tyłu przyczepy. To, w połączeniu ze specjalną konstrukcją rotoru oraz skrobaków, umożliwia wysoką kompresję ładunku. Każdą przyczepą można zatem przewozić więcej zielonki. Dostępne w opcji hydrauliczne sterowanie ścianą przednią RapidStream sprawia, że w ustawieniu standardowym zielonka jest lepiej prowadzona, zaś przy pozycji otwartej możliwa jest jazda za sieczkarnią czy kombajnem zbożowym. Ściana RapidStream może być obsługiwana z panelu umieszonego w kabinie ciągnika.

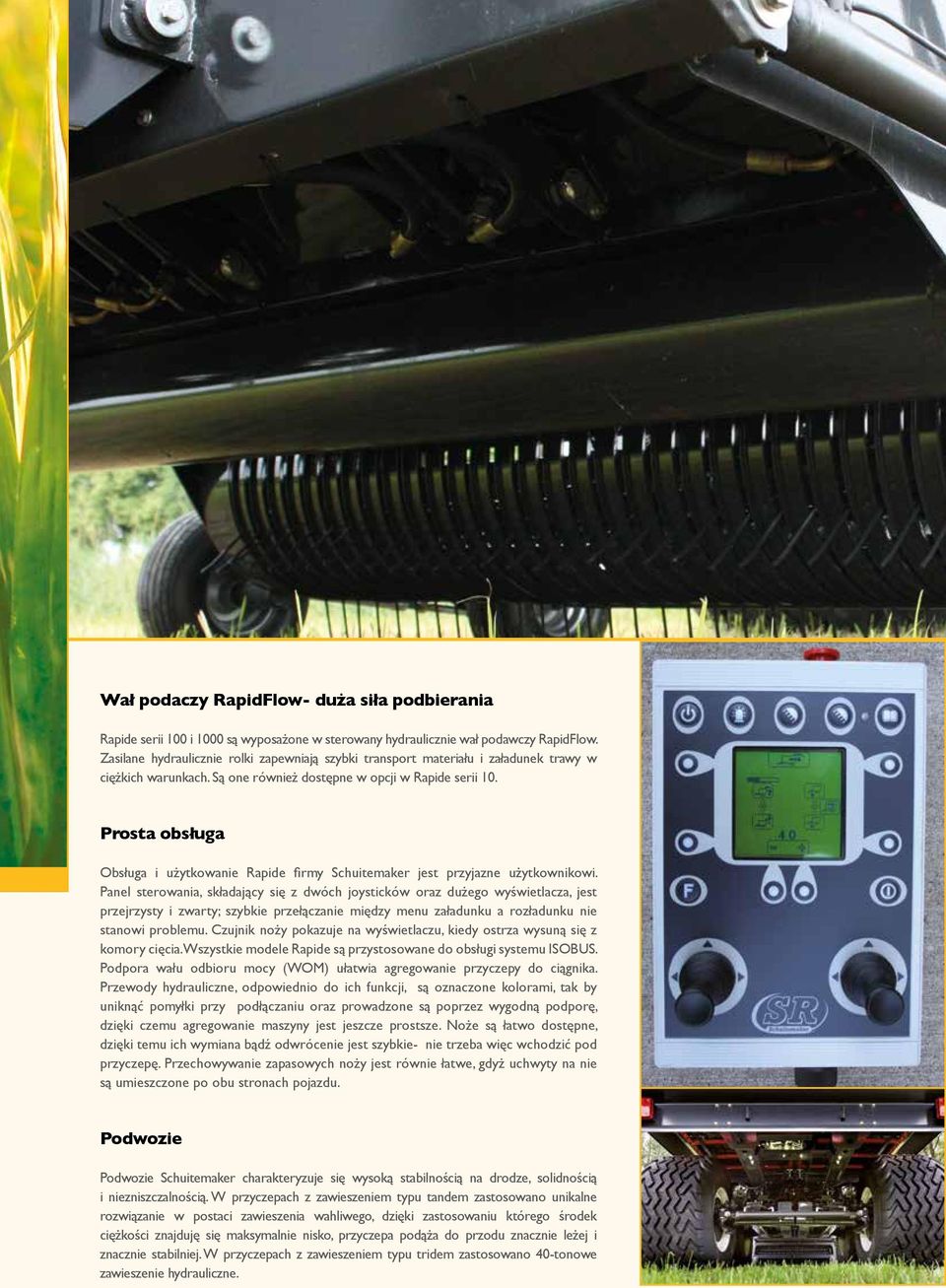

10 Wał podaczy RapidFlow- duża siła podbierania Rapide serii 100 i 1000 są wyposażone w sterowany hydraulicznie wał podawczy RapidFlow. Zasilane hydraulicznie rolki zapewniają szybki transport materiału i załadunek trawy w ciężkich warunkach. Są one również dostępne w opcji w Rapide serii 10. Prosta obsługa Obsługa i użytkowanie Rapide firmy Schuitemaker jest przyjazne użytkownikowi. Panel sterowania, składający się z dwóch joysticków oraz dużego wyświetlacza, jest przejrzysty i zwarty; szybkie przełączanie między menu załadunku a rozładunku nie stanowi problemu. Czujnik noży pokazuje na wyświetlaczu, kiedy ostrza wysuną się z komory cięcia. Wszystkie modele Rapide są przystosowane do obsługi systemu ISOBUS. Podpora wału odbioru mocy (WOM) ułatwia agregowanie przyczepy do ciągnika. Przewody hydrauliczne, odpowiednio do ich funkcji, są oznaczone kolorami, tak by uniknąć pomyłki przy podłączaniu oraz prowadzone są poprzez wygodną podporę, dzięki czemu agregowanie maszyny jest jeszcze prostsze. Noże są łatwo dostępne, dzięki temu ich wymiana bądź odwrócenie jest szybkie- nie trzeba więc wchodzić pod przyczepę. Przechowywanie zapasowych noży jest równie łatwe, gdyż uchwyty na nie są umieszczone po obu stronach pojazdu. Podwozie Podwozie Schuitemaker charakteryzuje się wysoką stabilnością na drodze, solidnością i niezniszczalnością. W przyczepach z zawieszeniem typu tandem zastosowano unikalne rozwiązanie w postaci zawieszenia wahliwego, dzięki zastosowaniu którego środek ciężkości znajduję się maksymalnie nisko, przyczepa podąża do przodu znacznie leżej i znacznie stabilniej. W przyczepach z zawieszeniem typu tridem zastosowano 40-tonowe zawieszenie hydrauliczne.

11 Zawieszenie wahliwe tandem 16t z osiami sztywnymi Zawieszenie wahliwe tandem 18t z osią wleczoną Zawieszenie wahliwe tandem 24t z osią wleczoną Zawieszenie wahliwe tandem 30t z osią kierowaną Zawieszenie hydrauliczne tridem 40t z osiami kierowanymi Seria 10 Seria 100 Seria R55 R / 8400 S/W/V S/W/V V S/W S/W S/W S/W Zawieszenie wahliwe tandem z osiami sztywnymi 16t S Zawieszenie boggy tandem 16 t O Zawieszenie wah1iwe tandem z osią wleczoną 18t O S S Zawieszenie wahliwe z osią kierowanymą 18 t O O O Zawieszenie wahliwe tandem z osią wleczoną 24 t - O O S Zawieszenie wahliwe tandem z osią kierowaną 24 t - O O O Zawieszenie hydrauliczne tandem wahliwy z osią wleczoną 24 t O O O Zawieszenie hydrauliczne tandem wahliwy 24 t O O O Zawieszenie wahliwe tandem 30 t - - O O O - Zawieszenie wahliwe tandem z osią kierowaną 30 t - - O S S - Zawieszenie wahliwe tandem z osią wleczoną 30 t O O O - Zawieszenie hydrauliczne tandem wahliwy z osią kierowaną 30 t O O O - Zawieszenie hydrauliczne tridem z osiami kierowanymi 40 t S S = Standard O = Opcja - = Brak

12 RAPIDE SERIA 10 Rapide seria 10 Najnowszym członkiem rodziny jest Rapide serii 10. Mniejsza wersja nie ustępuje swoimi osiągami swoim większym braciom. Również w serii 10 wirnik tnący wyposażony jest w spiralnie rozmieszczone palce o grubości 20mm, zęby rotora ułożone są w7 rzędów, a sam rotor i podbieracz są podobne w kształcie, szerokość obydwu jest jedynie o 20cm mniejsza i wynosi 1,80m. Tak, jak i w innych modelach, również tu przenośnik podłogowy jest w przedniej części obniżony, co zwiększa przepustowość oraz ułatwia załadunek ciężkiego materiału. Przenośnik napędzany jest jednostronnie. W stadardzie pojazd wyposażony jest w zawieszenie typu tandem 16t z osiami sztywnymi. Opcjonalnie przyczepa Rapide 55 może być wyposażona w zawieszenie wahliwe typu tandem 18 t z osią wleczoną. Pojazd Rapide 55 ma konstrukcję tak solidą, że bez probelmu radzi sobie w pracy z sieczkarnią kukurydzy. W standardzie wyposażony jest w nadstawy o wysokości 40 cm oraz opcjonalnie nadstawy o tej samej wysokości z zestawem lin prowadzących zielonkę podczas załadunku. Z dodatkową nadstawą maksymalna ładowność Rapide 55 według DIN osiąga 31m3. Również najmniejsze pojazdy z serii Rapide są przyczepami wielofunkcyjnymi.

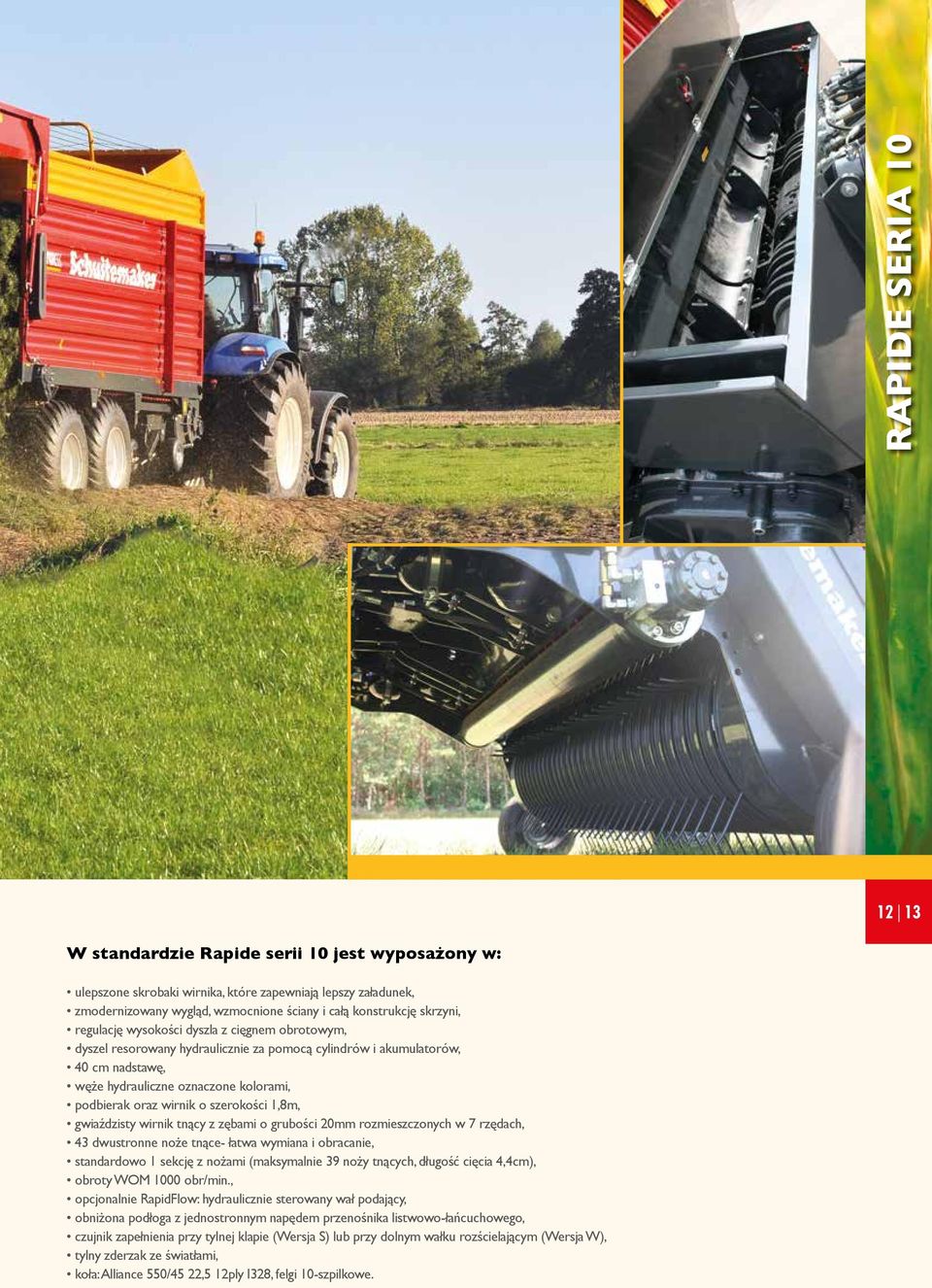

13 RAPIDE SERIA W standardzie Rapide serii 10 jest wyposażony w: ulepszone skrobaki wirnika, które zapewniają lepszy załadunek, zmodernizowany wygląd, wzmocnione ściany i całą konstrukcję skrzyni, regulację wysokości dyszla z cięgnem obrotowym, dyszel resorowany hydraulicznie za pomocą cylindrów i akumulatorów, 40 cm nadstawę, węże hydrauliczne oznaczone kolorami, podbierak oraz wirnik o szerokości 1,8m, gwiaździsty wirnik tnący z zębami o grubości 20mm rozmieszczonych w 7 rzędach, 43 dwustronne noże tnące- łatwa wymiana i obracanie, standardowo 1 sekcję z nożami (maksymalnie 39 noży tnących, długość cięcia 4,4cm), obroty WOM 1000 obr/min., opcjonalnie RapidFlow: hydraulicznie sterowany wał podający, obniżona podłoga z jednostronnym napędem przenośnika listwowo-łańcuchowego, czujnik zapełnienia przy tylnej klapie (Wersja S) lub przy dolnym wałku rozścielającym (Wersja W), tylny zderzak ze światłami, koła: Alliance 550/45 22,5 12ply I328, felgi 10-szpilkowe.

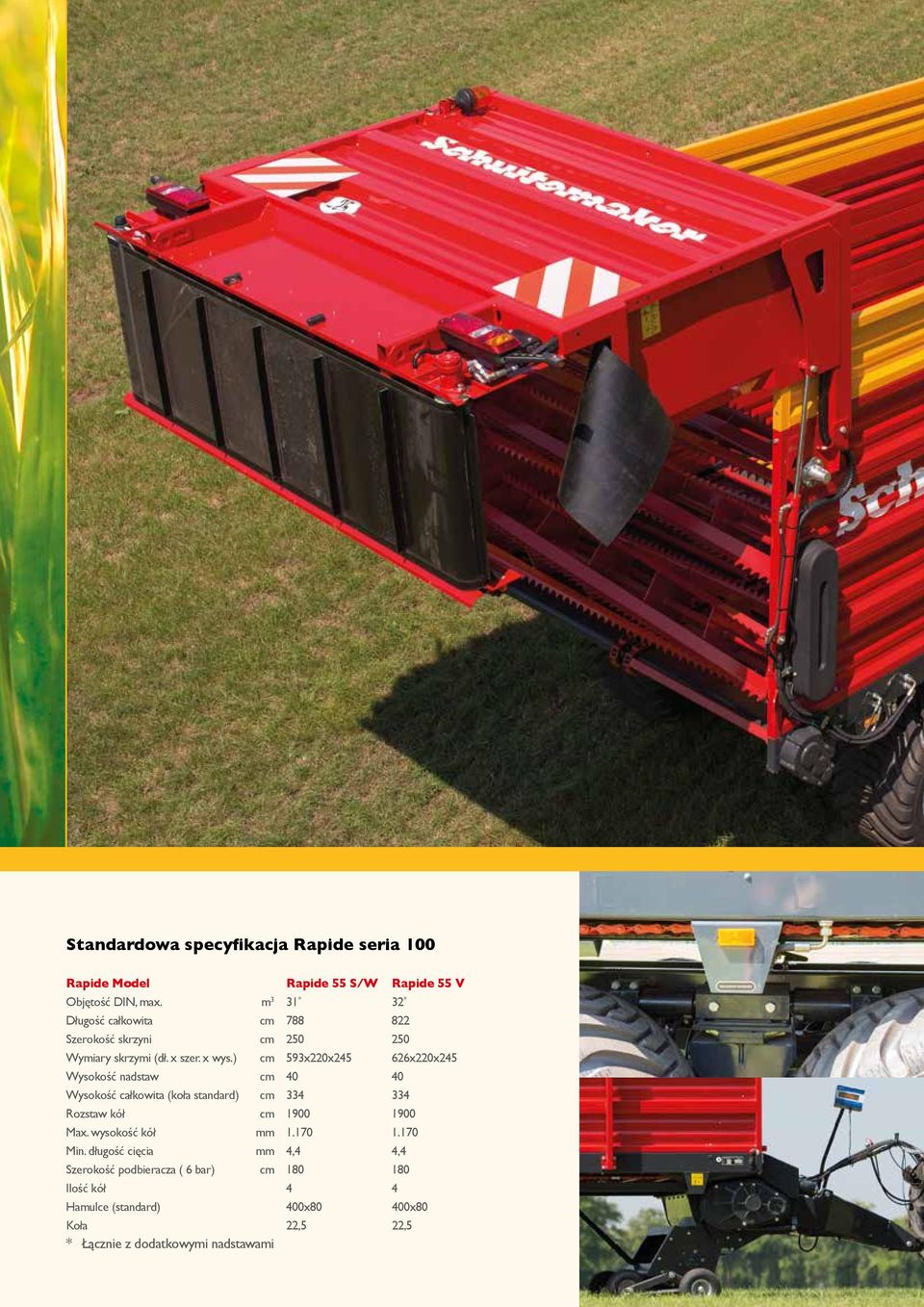

14 Standardowa specyfikacja Rapide seria 100 Rapide Model Rapide 55 S/W Rapide 55 V Objętość DIN, max. m 3 31 * 32 * Długość całkowita cm Szerokość skrzyni cm Wymiary skrzymi (dł. x szer. x wys.) cm 593x220x x220x245 Wysokość nadstaw cm Wysokość całkowita (koła standard) cm Rozstaw kół cm Max. wysokość kół mm Min. długość cięcia mm 4,4 4,4 Szerokość podbieracza ( 6 bar) cm Ilość kół 4 4 Hamulce (standard) 400x80 400x80 Koła 22,5 22,5 * Łącznie z dodatkowymi nadstawami

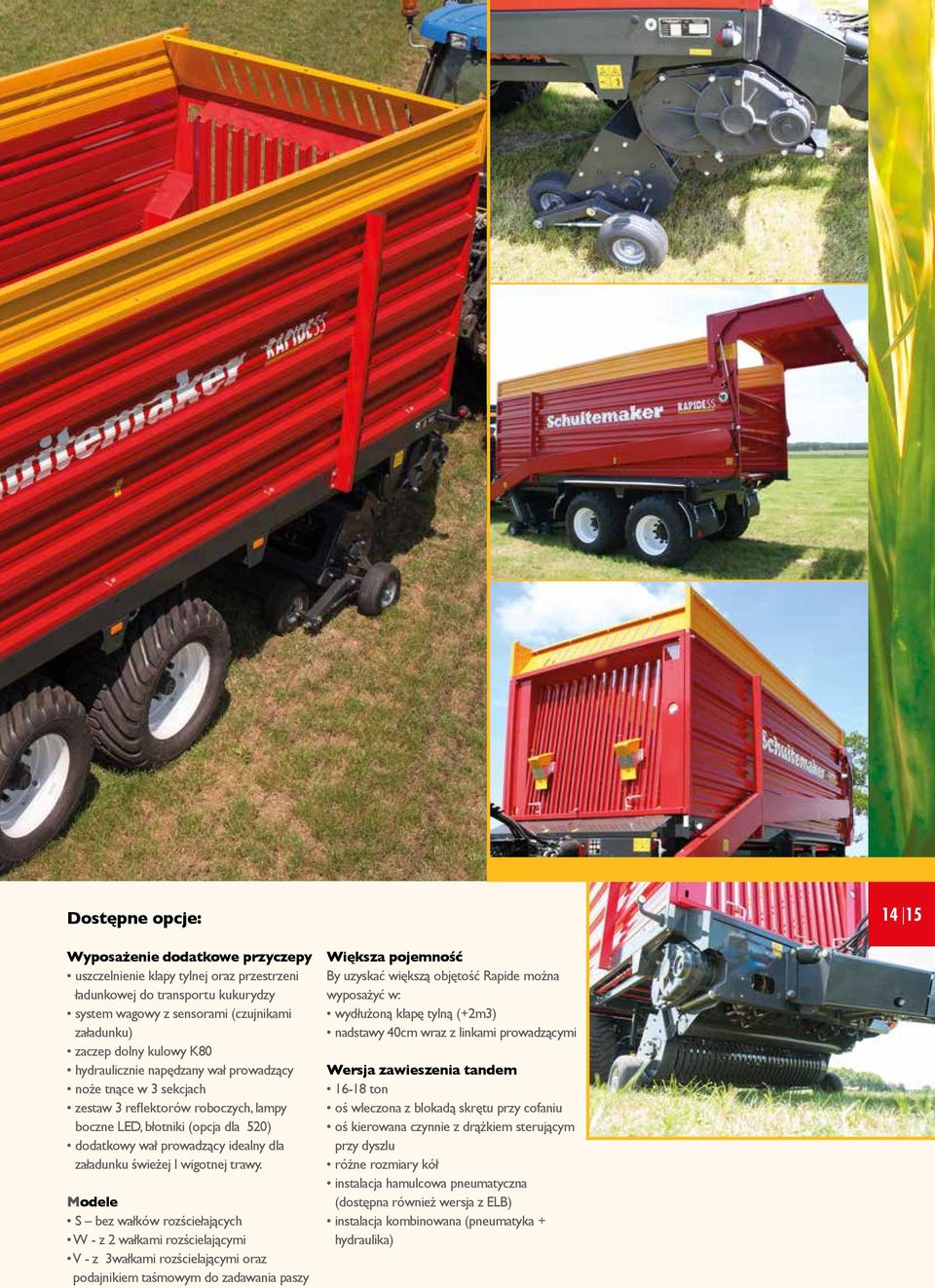

15 Dostępne opcje: Wyposażenie dodatkowe przyczepy uszczelnienie klapy tylnej oraz przestrzeni ładunkowej do transportu kukurydzy system wagowy z sensorami (czujnikami załadunku) zaczep dolny kulowy K80 hydraulicznie napędzany wał prowadzący noże tnące w 3 sekcjach zestaw 3 reflektorów roboczych, lampy boczne LED, błotniki (opcja dla 520) dodatkowy wał prowadzący idealny dla załadunku świeżej I wigotnej trawy. Modele S bez wałków rozściełających W - z 2 wałkami rozścielającymi V - z 3wałkami rozścielającymi oraz podajnikiem taśmowym do zadawania paszy Większa pojemność By uzyskać większą objętość Rapide można wyposażyć w: wydłużoną klapę tylną (+2m3) nadstawy 40cm wraz z linkami prowadzącymi Wersja zawieszenia tandem ton oś wleczona z blokadą skrętu przy cofaniu oś kierowana czynnie z drążkiem sterującym przy dyszlu różne rozmiary kół instalacja hamulcowa pneumatyczna (dostępna również wersja z ELB) instalacja kombinowana (pneumatyka + hydraulika)

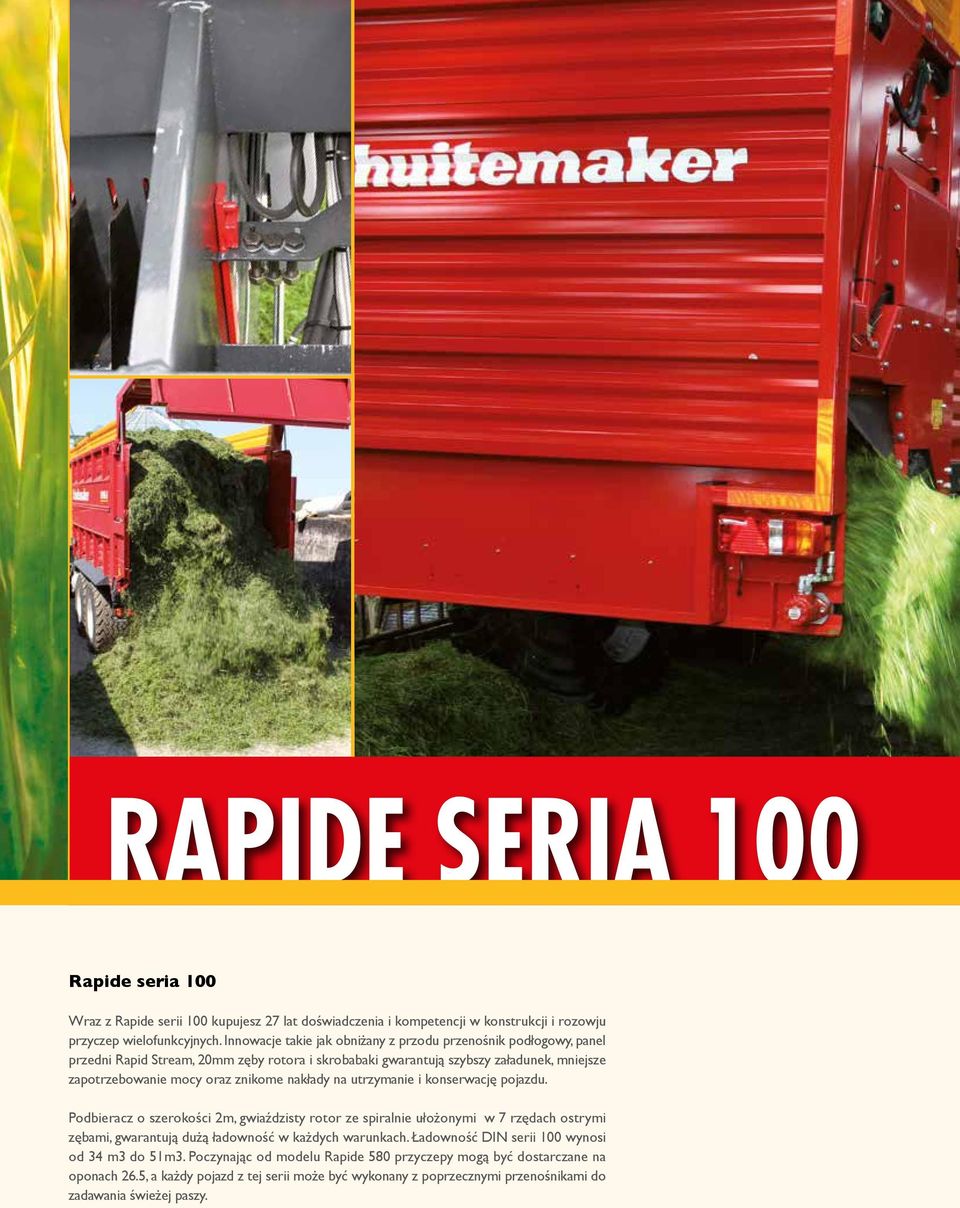

16 RAPIDE SERIA 100 Rapide seria 100 Wraz z Rapide serii 100 kupujesz 27 lat doświadczenia i kompetencji w konstrukcji i rozowju przyczep wielofunkcyjnych. Innowacje takie jak obniżany z przodu przenośnik podłogowy, panel przedni Rapid Stream, 20mm zęby rotora i skrobabaki gwarantują szybszy załadunek, mniejsze zapotrzebowanie mocy oraz znikome nakłady na utrzymanie i konserwację pojazdu. Podbieracz o szerokości 2m, gwiaździsty rotor ze spiralnie ułożonymi w 7 rzędach ostrymi zębami, gwarantują dużą ładowność w każdych warunkach. Ładowność DIN serii 100 wynosi od 34 m3 do 51m3. Poczynając od modelu Rapide 580 przyczepy mogą być dostarczane na oponach 26.5, a każdy pojazd z tej serii może być wykonany z poprzecznymi przenośnikami do zadawania świeżej paszy.

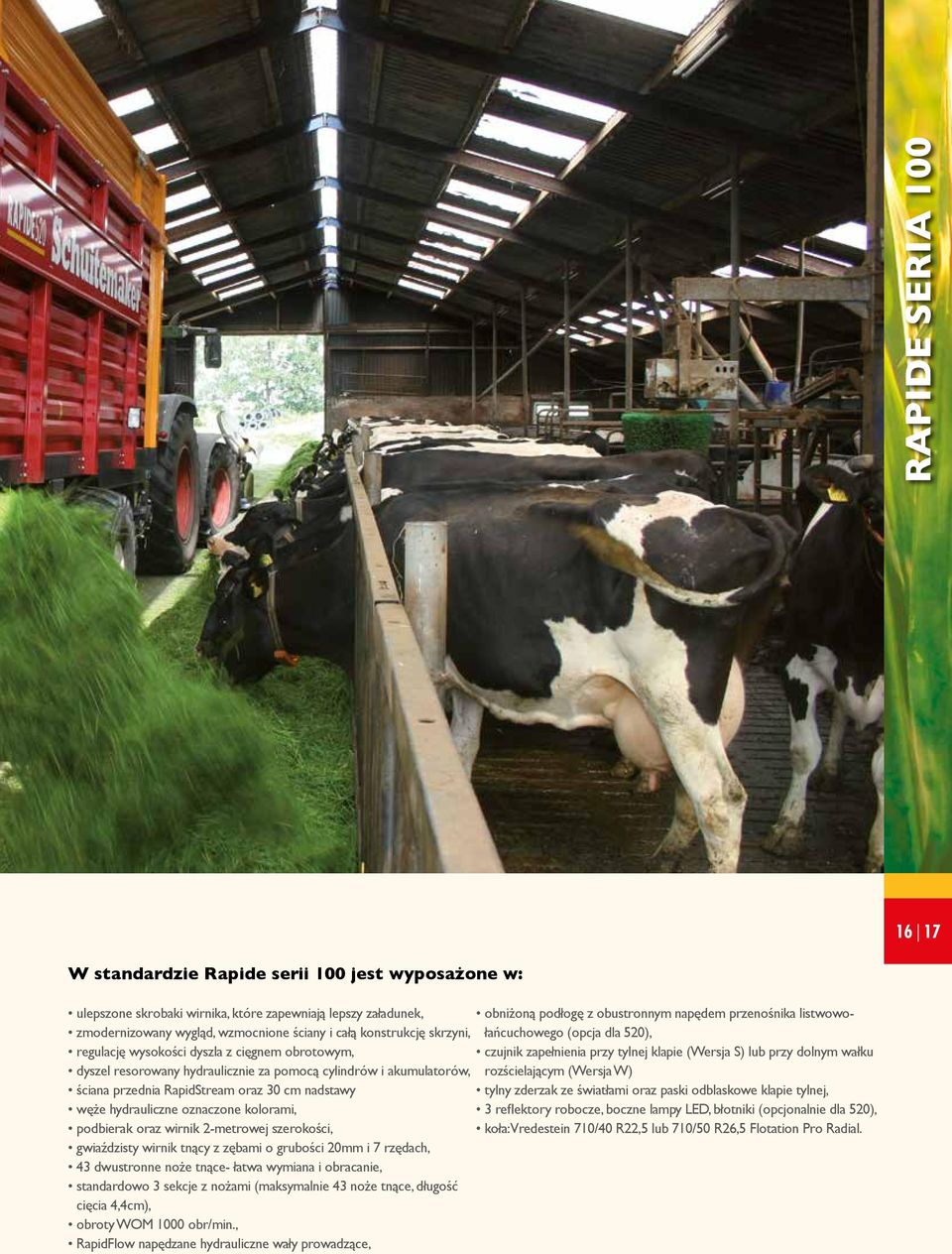

17 RAPIDE SERIA W standardzie Rapide serii 100 jest wyposażone w: ulepszone skrobaki wirnika, które zapewniają lepszy załadunek, obniżoną podłogę z obustronnym napędem przenośnika listwowołańcuchowego (opcja dla 520), zmodernizowany wygląd, wzmocnione ściany i całą konstrukcję skrzyni, regulację wysokości dyszla z cięgnem obrotowym, czujnik zapełnienia przy tylnej klapie (Wersja S) lub przy dolnym wałku dyszel resorowany hydraulicznie za pomocą cylindrów i akumulatorów, rozścielającym (Wersja W) ściana przednia RapidStream oraz 30 cm nadstawy tylny zderzak ze światłami oraz paski odblaskowe klapie tylnej, węże hydrauliczne oznaczone kolorami, 3 reflektory robocze, boczne lampy LED, błotniki (opcjonalnie dla 520), podbierak oraz wirnik 2-metrowej szerokości, koła: Vredestein 710/40 R22,5 lub 710/50 R26,5 Flotation Pro Radial. gwiaździsty wirnik tnący z zębami o grubości 20mm i 7 rzędach, 43 dwustronne noże tnące- łatwa wymiana i obracanie, standardowo 3 sekcje z nożami (maksymalnie 43 noże tnące, długość cięcia 4,4cm), obroty WOM 1000 obr/min., RapidFlow napędzane hydrauliczne wały prowadzące,

18 Standardowe wyposażenie Rapide seria 100 Rapide Model 520 S/W 580 S/W ,5 S/W 660 S/W 520 V 580 V Objętość DIN, max. m Długość całkowita cm Szerokość skrzyni cm Wymiary skrzyni (dł. x szer. x wys.) cm 608x234x x234x x234x x234x x234x x234x219 Wysokość nadstaw cm Wysokość całkowita (koła standard) cm Rozstaw kół cm Max. wysokość kół cm Min. długość cięcia cm 4,4 4,4 4,4 4,4 4,4 4,4 Szerokość podbieracza (6 bar) cm Ilość kół Hamulce 400x80 406x x x x80 400x80 Koła R22,5 R22,5 R26,5 R26,5 R22,5 R22,5

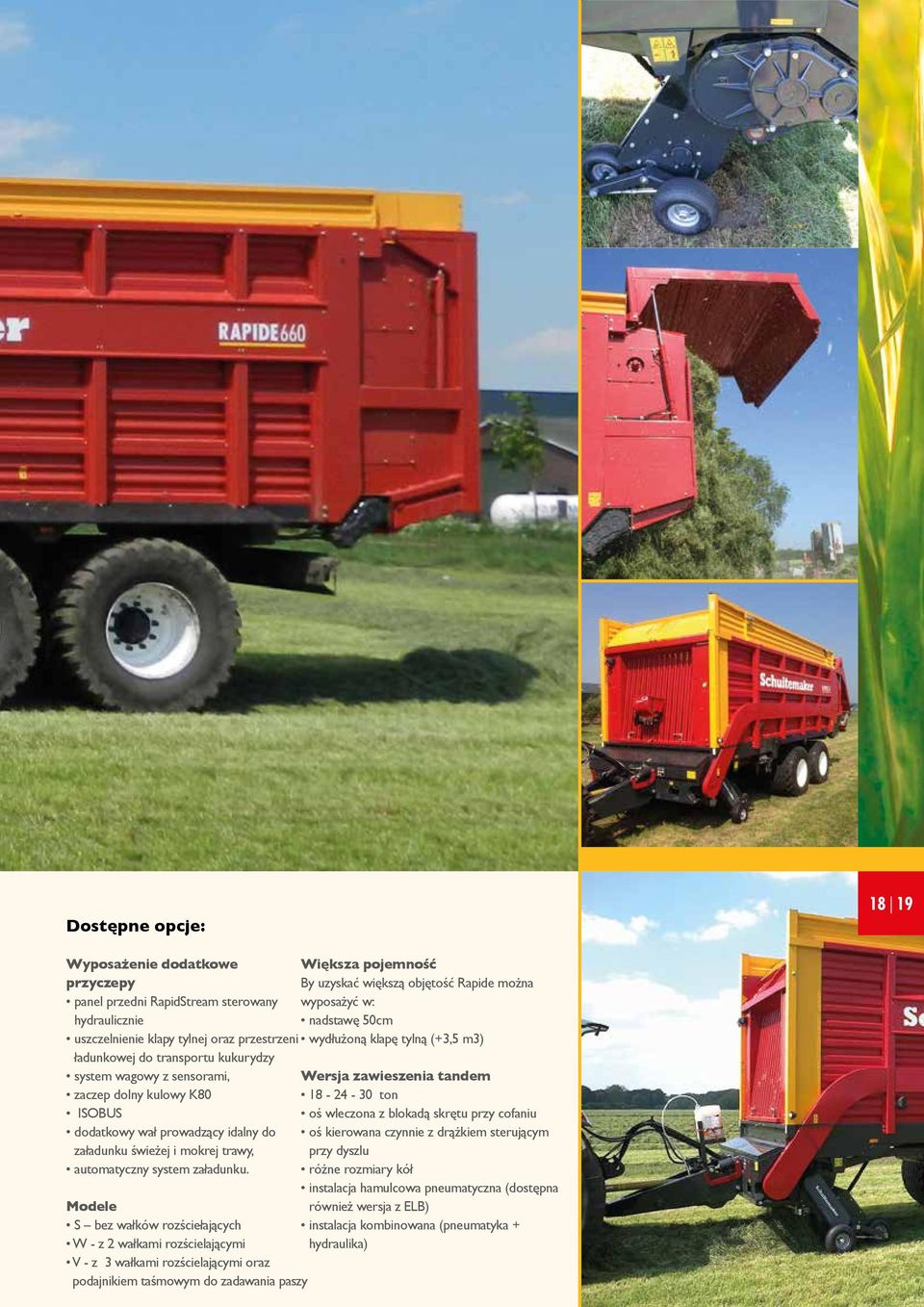

19 Dostępne opcje: Wyposażenie dodatkowe przyczepy panel przedni RapidStream sterowany hydraulicznie uszczelnienie klapy tylnej oraz przestrzeni ładunkowej do transportu kukurydzy system wagowy z sensorami, zaczep dolny kulowy K80 ISOBUS dodatkowy wał prowadzący idalny do załadunku świeżej i mokrej trawy, automatyczny system załadunku. Modele S bez wałków rozściełających W - z 2 wałkami rozścielającymi V - z 3 wałkami rozścielającymi oraz podajnikiem taśmowym do zadawania paszy Większa pojemność By uzyskać większą objętość Rapide można wyposażyć w: nadstawę 50cm wydłużoną klapę tylną (+3,5 m3) Wersja zawieszenia tandem ton oś wleczona z blokadą skrętu przy cofaniu oś kierowana czynnie z drążkiem sterującym przy dyszlu różne rozmiary kół instalacja hamulcowa pneumatyczna (dostępna również wersja z ELB) instalacja kombinowana (pneumatyka + hydraulika)

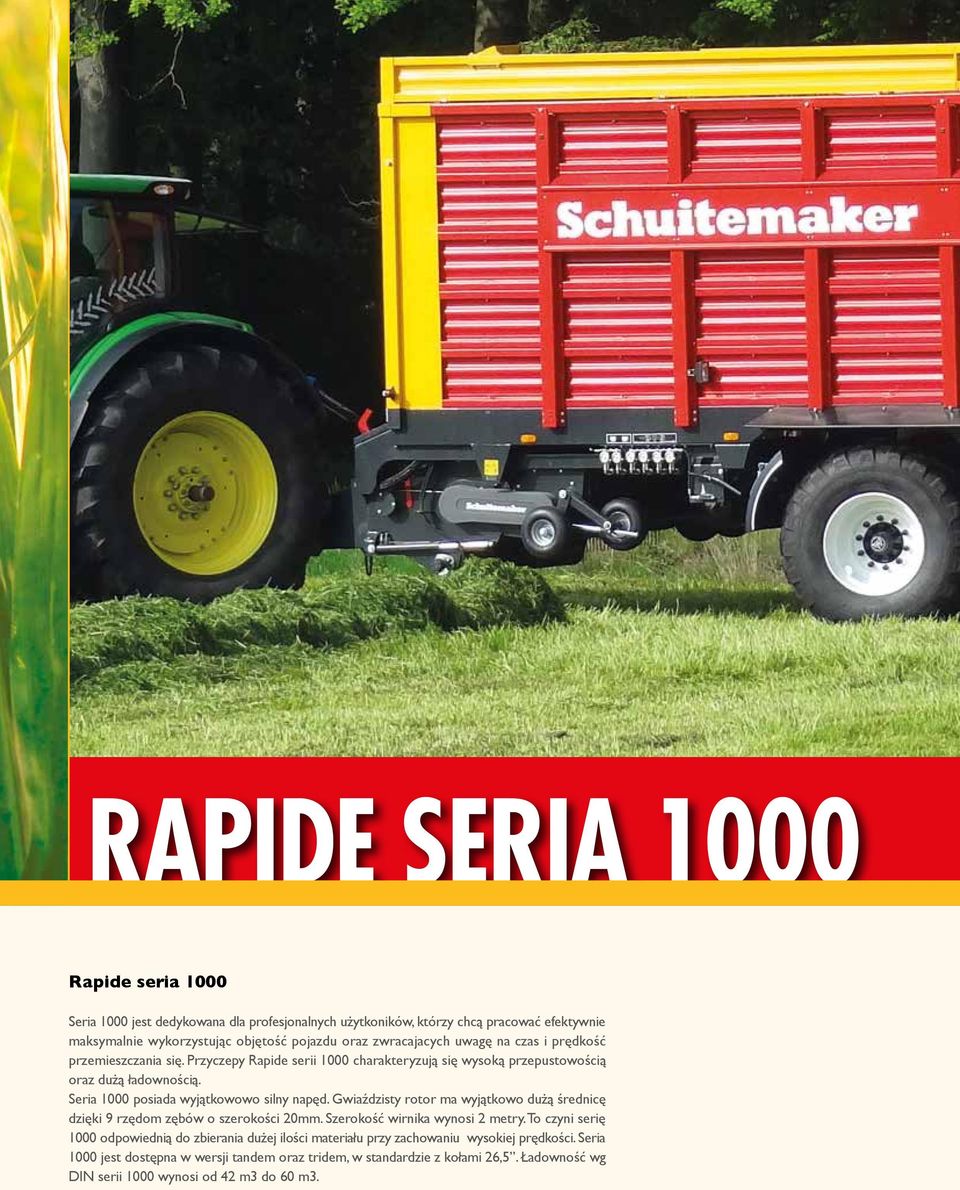

20 RAPIDE SERIA 1000 Rapide seria 1000 Seria 1000 jest dedykowana dla profesjonalnych użytkoników, którzy chcą pracować efektywnie maksymalnie wykorzystując objętość pojazdu oraz zwracajacych uwagę na czas i prędkość przemieszczania się. Przyczepy Rapide serii 1000 charakteryzują się wysoką przepustowością oraz dużą ładownością. Seria 1000 posiada wyjątkowowo silny napęd. Gwiaździsty rotor ma wyjątkowo dużą średnicę dzięki 9 rzędom zębów o szerokości 20mm. Szerokość wirnika wynosi 2 metry. To czyni serię 1000 odpowiednią do zbierania dużej ilości materiału przy zachowaniu wysokiej prędkości. Seria 1000 jest dostępna w wersji tandem oraz tridem, w standardzie z kołami 26,5. Ładowność wg DIN serii 1000 wynosi od 42 m3 do 60 m3.

21 RAPIDE SERIA W standardzie Rapide serii 1000 jest wyposażone w: ulepszone skrobaki wirnika, które zapewniają lepszy załadunek, obniżoną podłogę z obustronnym napędem przenośnika listwowołańcuchowego, zmodernizowany wygląd, wzmocnione ściany i całą konstrukcję skrzyni, regulację wysokości dyszla z cięgnem obrotowym, czujnik zapełnienia przy tylnej klapie (Wersja S) lub przy dolnym wałku dyszel resorowany hydraulicznie za pomocą cylindrów i akumulatorów, rozścielającym (Wersja W) nadstawa 40cm tylny zderzak ze światłami i paski odblaskowe na klapie tylnej ściana przednia RapidStream oraz 30 cm nadstawy 3 reflektory robocze, boczne lampy LED, błotniki węże hydrauliczne oznaczone kolorami, koła: Vredestein710/50 R26,5 Pro Radial. podbierak oraz wirnik 2-metrowej szerokości, gwiaździsty wirnik tnący z zębami o grubości 20mm w 9 rzędach, 43 dwustronne noże tnące- łatwa wymiana i obracanie, standardowo 3 sekcje z nożami (maksymalnie 43 noże tnące, długość cięcia 4,4cm), obroty WOM 1000 obr/min., RapidFlow napędzane hydrauliczne wały prowadzące,

22 Standardowe wyposażenie Rapide seria 1000 Rapide Model 6600 S/W 7800 S/W 8400 S/W Objętość DIN, max. m Długość całkowita cm Szerokość skrzyni cm Wymiary skrzyni (dł. x szer. x wys.) cm 748x234x x234x x234x240 Wysokość nadstaw cm Wysokość całkowita (koła standard) cm Rozstaw kół cm Max. wysokość kół cm Min. długość cięcia cm 4,4 4,4 4,4 Szerokość podbieracza (6 bar) cm Ilość kół Hamulce 420x x x180 Koła R26,5 R26,5 R26,5

23 RAPIDE 1000-SERIE Dostępne opcje: Wyposażenie dodatkowe przyczepy panel przedni RapidStream opuszczany hydraulicznie uszczelnienie klapy tylnej oraz przestrzeni ładunkowej do transportu kukurydzy system wagowy z sensorami zaczep dolny kulowy K80 ISOBUS dodatkowy wał prowadzący idalny do załadunku świeżej i mokrej trawy automatyka załadunku Modele S bez wałków rozściełających W - z 2 wałkami rozścielającymi V - z 3 wałkami rozścielającymi oraz podajnikiem taśmowym do zadawania paszy Większa pojemność By uzyskać większą objętość Rapide można wyposażyć w: - stalową nadstawę 50cm - wydłużoną klapę tylną ( +3,5m3) Wersja zawieszenia tandem/ tridem ton oś wleczona z blokadą skrętu przy cofaniu oś kierowana czynnie z drążkiem sterującym przy dyszlu różne rozmiary kół instalacja hamulcowa pneumatyczna (dostępna również wersja z ELB) instalacja kombinowana (pneumatyka + hydraulika)

24 SIWA

25 SIWA Wysoka niezawodność Tak samo jak przyczepy samozbierające, także przyczepy objętościowe, wprowadzone na rynek pod nazwą Siwa, są znane ze swojej solidności i niezawodności. Przyczepa Siwa posiada powierzchnię ładunkową z litej stali, wzmocnione ściany boczne i solidną konstrukcję skrzyni. Pozwala to używać jej zarówno do transportu zielonki, jak również zbioru kukurydzy. Hydrauliczna klapa tylna otwiera się pod kątem 90 stopni, co zapewnia szybki rozładunek. Pochylony panel przedni ułatwia optymalny załadunek podczas cięcia np. kukurydzy na kiszonkę i jazdę obok sieczkarni. Nowa linia Siwa jest dostosowana do najnowszych warunków rynkowych. Wraz ze skrzynią o całkowitej szerokości 2,55 m nowa Siwa spełnia wszystkie, aktualne wymogi UE. Standardowe modele mogą być wyposażone w różne dodatkowe opcje, takie jak między innymi różne rodzaje zawieszeń typu tandem z osiami kierowanymi bądź wleczonymi.

26 Standardowe wyposażenie Siwa Siwa Model 660 S/W 720 S/W 780 S/W 840 S/W Ładowność m3 m Objętość (DIN) m3 m Wymiary skrzyni (dł. x szer. x wys.) cm 738x240x x240x x240x x240x209 Całkowita szerokość skrzyni cm Liczba osi Ładowność kg kg Koła 650/55 R /55 R /55 R /55 R /55 R26.5 Podwozie 24t Tandem 30t Tandem 40t Tridem 40t Tridem Napęd przenośnika podłogowego Mechanisch Mechanisch Mechanisch Mechanisch Liczba walców dozujących -/2 -/2 -/2 -/2 Hamulce 406x x x x180 Twist-Lock Standaard Standaard Standaard Standaard Wyposażenie standardowe Siwa: stalowa skrzynia ładunkowa o solidnej konstrukcji i wzmocnionych panelach bocznych dyszel resorowany z cięgniem obrotowym hydrauliczna noga postojowa (660 i 720)/ podpora z przekładnią (780 i 840) hydraulicznie sterowana klapa tylna skośna ściana przednia mechaniczny napęd przenośnika podłogowego oraz wałków rozściełających pakiet bezpieczeństwa Schuitemaker: boczne oświetlenie odblaskowe, paski odblaskowe na klapie tylnej i błotnikach Dostępne opcje: dyszel amortyzowany hydraulicznie (660/ 720), hydrauliczna podpora dyszla z przekładnią (660/720), najlepszy pakiet Schuitemaker: nadstawy 30cm oraz hydraulicznie regulowana ściana przednia, hydraulicznie napędznany przenośnik podłpgowy z kontrolą prędkości (wersja S) zawieszenie hydrauliczne (tandem) system wagowy w połączeniu z zawieszeniem hydraulicznym wydłużona klapa tylna (+3,5m3)

27 Mocowanie Twistlock: solidne i elastyczne Połączenie przestrzeni ładunkowej i podwozia we wszystkich przyczepach Siwa składa się z nadzwyczaj niezawodnego połączenia Twistlock, znanego z sektora transportu. Połączenie to zapewnia solidne mocowanie powierzchni ładunkowej, jak również elastyczność. Dzięki temu skrzynia ładunkowa może zostać zastąpiona innym urządzeniem Schuitemaker, jak na przykład zbiornik asenizacyjny czy rozrzutnik obornika. 2 Amortyzacja dyszla: optymalny komfort Aby poprawić przyczepność, zwłaszcza przy pełnym załadunku, wszystkie przyczepy do przewozu zielonki są wyposażone w amortyzowane dyszle. Przy najeździe na krawężnik lub w trakcie jazdy po polu dyszel tłumi wiele wstrząsów, aby zapewnić komfort dla kierowcy i mniejsze obciążenie dla ciągnika. W standardowym wyposażeniu dyszel jest amortyzowany za pomocą podkładów gumowych w przypadku modeli Siwa 660 oraz 720, opcjonalnie dostępna jest również amortyzacja hydrauliczna. Siwa 780 i 840 posiadają hydrauliczną amortyzację dyszla w standardzie. 3 Klapa tylna: dużo miejsca podczas rozładunku Podobnie jak we wszystkich przyczepach Schuitemaker, również w pojazdach Siwa klapę tylną można otworzyć bardzo wysoko, aż do kąta 90 stopni. Dzięki temu jest wystarczająco dużo miejsca do rozładowania zielonki. Ponadto, panele boczne są w tylnej części przyczepy dłuższe niż przenośnik podłogowy, więc materiał jest dłużej wyładowywany swobodnie. W związku z tym Siwa rozprowadza materiał bardzo równomiernie nawet bez walców dozujących.

28 Ontwerp: Buro VH, Delden 13SCHUI1008_3 PARTNERS FOR LIFE. Industrials BV Schuitemaker Machines B.V. Morsweg AG Rijssen - Holland Tel.: +31 (0) sales@sr-schuitemaker.nl
