1 D Ł AW N I C E K A B LO W E W W Y KO N A N I U PR ZECIW W YBUCHOW YM DŁAWNICE KABLOWE Z TWORZYWA SZTUCZNEGO, ZAŚLEPKI, REDUKCJE I AKCESORIA.03 DŁAWNICE KABLOWE Z METALU, ZAŚLEPKI, REDUKCJE I AKCESORIA KO N TA K T tel: i n f g r u p a - w o l f f. e u w w w. g r u p a - w o l f f. e u wyślij zapytanie ofertowe

2 KONTAKT tel: wyślij zapytanie ofertowe.02

3 DŁAWNICE KABLOWE W WYKONANIU PRZECIWWYBUCHOWYM Wersja wykonana z tworzywa sztucznego Dławnice serii GHG 60 wykonane zostały z poliamidu zgodnie z normą PN-EN (Ex-i) oraz PN-EN (Ex-e) i są dopuszczone do użytkowania w strefach 1, 2 oraz 21, 22 zagrożenia wybuchem. Materiał, z którego zostały wykonane jest samogasnący i nie zawiera niebezpiecznych substancji szkodliwych, wolny jest więc od halogenów, związków fosforu i kadmu. Dławnice posiadają stopień ochrony do IP68. Pozwalają uszczelnić kable o średnicy od 4 do 48, jednocześnie mocują przewód i zapobiegają przed jego przypadkowym wyrwaniem. Mogą być stosowane zarówno w obudowach z otworami gwintowanymi jak i niegwintowanymi. Standardem są obecnie dławnice z gwintem metrycznym, które wyparły używane dotychczas dławnice z gwintem PG (te ostatnie nadal są dostępne w sprzedaży). Wszystkie oferowane dławnice posiadają dopuszczenia wielu niezależnych jednostek klasyfikacyjnych i certyfikacyjnych. W ofercie dostępne są również dławnice wielootworowe, kielichowe, redukcje oraz zaślepki zwykłe lub drenażowoantykondesacyjne. strefa 0 X strefa 1 strefa 2 strefa 20 X strefa 21 strefa 22 IECEx Szeroka oferta rozmiarów Dokręcanie ręczne wystarczy niewielki moment obrotowy Stopień ochrony IP66/IP68 Atesty międzynarodowe.03

4 .. Dławnice kablowe w wykonaniu przeciwwybuchowym Dławnica Ex-e Dławnica Ex-i Zaślepka Zaślepka wkręcana Dane techniczne Dławnice kablowe w wykonaniu przeciwwybuchowym Zaślepki redukcje Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / D II 2D Ex td A21 IP66 Certyfikat badania typu WE M-M16: PTB ATEX 3101 X / M20-M63: PTB ATEX 38 X Certyfikat zgodności IECEx IECEx PTB X Oznakowanie wg IECEx Ex e II Dopuszczalna temperatura otoczenia -20 C do 70 C -55 C do 70 C opcja 1) IP66 / IP68: (zanurzone na głębokości 1 m na okres 0,5 h) Poliamid Zaślepka wkręcana Ex-e Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / D II 2D Ex td A21 IP66 Certyfikat badania typu WE M20-M50: PTB 8 ATEX 3130 / M63: PTB 03 ATEX 1058 (tylko II 2 G) Certyfikat zgodności IECEx IECEx PTB (M20 M50) Oznakowanie wg IECEx Ex e II Dopuszczalna temperatura otoczenia M20-M50: -55 C do 55 C / M63: -20 C do 55 C IP66 / IP68: 1 m głębokości (w wodzie) na 0,5 h Poliamid 1) Dławnice dla niskich temperatur są dostępne na żądanie Wymiary B A/F A C E Dławnice L1 L2 Zaślepka L3 D B A PTB NR. EX 02. MX1. 5 X M2CIX1 Gwint 2 Gwint 1 5 C Gwint Zaślepka wkręcana A/F Redukcja L2 L1 Wymiary w.04

5 Dławnice kablowe w wykonaniu przeciwwybuchowym 7 Dławnica Ex-e Dławnica Ex-i Dławnica powiększająca Dławnica wielokrotna Gwint Ø kabla A/F L1 L2 Waga Waga około kg Sztuk w opakowaniu (-20 C do 70 C) Dławnice w wykonaniu przeciwwybuchowym z krótkim gwintem, zgodne z EN M x 1, ,3 8 0, GHG R 0001 M16 x 1,5 5, ,0 8 0, GHG R 0002 M20 x 1,5 5, ,0 8 0,00 20 GHG R 0003 M25 x 1, ,5 8 0, GHG R 0004 M32 x 1, ,5 10 0, GHG R 0005 Dławnice Ex-e z długim gwintem M x 1, ,3 0, GHG R 0021 M16 x 1,5 5, ,0 0, GHG R 0022 M20 x 1,5 5, ,0 13 0, GHG R 0023 M25 x 1, ,5 13 0, GHG R 0024 M32 x 1, ,5 15 0,02 20 GHG R 0025 M40 x 1, ,5 15 0, GHG R 0026 M50 x 1, ,0 16 0, GHG R 0027 M63 x 1, ,0 16 0,116 5 GHG R Dławnice Ex-i z krótkim gwintem M x 1, ,3 8 0, GHG R0101 M16 x 1,5 5, ,0 8 0, GHG R0102 M20 x 1,5 5, ,0 8 0,00 20 GHG R0103 M25 x 1, ,5 8 0, GHG R0104 M32 x 1, ,5 10 0, GHG R0105 Dławnice Ex-i z długim gwintem M x 1, ,3 0, GHG R01 M16 x 1,5 5, ,0 0, GHG R02 M20 x 1,5 5, ,0 13 0, GHG R03 M25 x 1, ,5 13 0, GHG R04 M32 x 1, ,5 15 0,02 20 GHG R05 M40 x 1, ,5 15 0, GHG R06 M50 x 1, ,0 16 0, GHG R07 M63 x 1, ,0 16 0,116 5 GHG R08 Dławnice ze zredukowaną średnicą gwintu M16/M20 5, ,0 0, GHG R0002 M20/M ,5 13 0, GHG R0003 M25/M ,5 13 0,02 20 GHG R0004 M32/M ,5 15 0, GHG R0005 M40/M ,0 15 0, GHG R0006 M50/M ,0 16 0,116 5 GHG R0007 Dławnice wielokrotne M25 x 1,5 2 x 4, ,5 8 0, GHG R0054 M32 x 1,5 4 x 4, ,5 10 0, GHG R0055 Dławnice z gwintami PG dostępne na życzenie. dotyczy 1 szt. Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotność ilości sztuk w opakowaniu

6 Dławnice kablowe w wykonaniu przeciwwybuchowym Redukcja Zaślepka wkręcana Zaślepka Dla dławnic Ø A Długość B Waga około kg Sztuk w opakowaniu (-20 C do 70 C) Zaślepka M 6,0 30,3 0, GHG R0101 M16 7,0 33,0 0, GHG R0102 M20 8,5 34,5 0, GHG R0103 M25 11,0 36,0 0, GHG R0104 M32 14,0 3,5 0, GHG R0105 M40 20,0 42,0 0, GHG R0106 M50 26,0 44,0 0, GHG R0107 M63 34,0 45,0 0,108 5 GHG R0108 Gwint Ø D Długość A Długość B Waga około kg Sztuk w opakowaniu Zaślepka wkręcana M16 x 1,5 21,5 4,0 0, GHG R0111 M20 x 1,5 25,5 4,0 13 0, GHG R01 M25 x 1,5 30,5 4,0 13 0, GHG R0113 M32 x 1,5 37,5 5,5 15 0, GHG R0114 M40 x 1,5 45,5 5,5 15 0, GHG R0115 M50 x 1,5 55,5 5,5 16 0,030 5 GHG R0116 M63 x 1,5 85 6,5 16 0,040 5 GHG R0117 Gwint 1 Gwint 2 L1 L2 L3 AF Waga około kg Sztuk w opakowaniu Pierścienie redukcyjne M20 x 1,5 M16 x 1, , GHG R0071 M25 x 1,5 M20 x 1, , GHG R0072 M32 x 1,5 M20 x 1, , GHG R0056 M32 x 1,5 M25 x 1, , GHG R0074 M40 x 1,5 M25 x 1, , GHG R005 M40 x 1,5 M32 x 1, , GHG R0077 M50 x 1,5 M32 x 1, , GHG R0062 M50 x 1,5 M40 x 1, , GHG R0080 M63 x 1,5 M40 x 1, ,040 5 GHG R0065 M63 x 1,5 M50 x 1, ,030 5 GHG R0083 Redukcje i zaślepki z gwintami PG dostępne na życzenie. dotyczy 1 szt. Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotność ilości sztuk w opakowaniu..06

7 Dławnice w wykonaniu przeciwwybuchowym 7 Dławnica kielichowa Dane techniczne Dławnica kielichowa w wykonaniu przeciwwybuchowym Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / D II 2D Ex td A21 IP66 Certyfikat badania typu WE PTB 00 ATEX 31 Certyfikat zgodności IECEx IECEx BKI Oznakowanie wg IECEx Ex e II / Ex td A21 IP66 T85 C Dopuszczalna temperatura otoczenia -40 C do 85 C -50 C do 80 C opcja 1) IP66 Poliamid Gwint E L1 L2 Ø kabla A/F Waga około kg Sztuk w opakowaniu dla dławnic kielichowych M20 x 1, , GHG R0111 M25 x 1, , GHG R01 M32 x 1, , GHG R0113 M40 x 1, ,14 10 GHG R0114 M50 x 1, ,333 1 GHG R0115 M63 x 1, ,742 1 GHG R0116 Dławnice kielichowe i redukcje z gwintami PG dostępne na życzenie. dotyczy 1 szt. Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotność ilości sztuk w opakowaniu. 1) Dławnice dla niskich temperatur są dostępne na żądanie 8 Wymiary E 10 L1 A/F Gwint L2 Dławnica kielichowa Wymiary w 11.07

8 Dławnice w wykonaniu przeciwwybuchowym Zaślepka drenażowa Zaślepka antykondesacyjna Zaślepka drenażowo-antykondesacyjna Dane techniczne Zaślepka drenażowa Ex-e Oznakowanie wg 4//WE (ATEX) Certyfikat badania typu WE Dopuszczalna temperatura otoczenia D II 2G Ex e II PTB 01 ATEX 18 X -20 C do 40 C IP55 Poliamid Zaślepka antykondensacyjna w wykonaniu przeciwwybuchowym Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / D II 2D Ex td A21 IP6X Certyfikat badania typu WE PTB 01 ATEX 1018 Certyfikat zgodności IECEx IECEx PTB Oznakowanie wg IECEx Ex e II / Ex td A21 IP6X Dopuszczalna temperatura otoczenia -20 C do 70 C IP64/IP66 Poliamid Zaślepka drenażowo-antykondesacyjna Ex-e Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II Certyfikat badania typu WE SIRA ATEX 3050 U Dopuszczalna temperatura otoczenia -50 C do 85 C IP66 poliamid wzmocniony włóknem szklanym Typ Gwint A/F L1 L2 Waga kg Sztuk w opakowaniu Zaślepka drenażowa M25 x 1, ,5 0, GHG R0105 Zaślepka antykondensacyjna M25 x 1, ,5 14,5 0,01 20 GHG R0004 Zaślepka drenażowo-antykondesacyjna M25 x 1, ,03 20 GHG R0002 dotyczy 1 szt. Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotność ilości sztuk w opakowaniu. Wymiary M25x1,5 A/F 30 L1 L2 CEAG A/F30 M25x1,5 1,7 23,5 Zaślepka drenażowa SW 27 14,5 Ø32 36 Zaślepka antykondensacyjna A/F M25 Zaślepka drenażowo-antykondensacyjna Wymiary w.08

9 Dławnice kablowe w wykonaniu przeciwwybuchowym 7 Klucz nastawny Uszczelka Przeciwnakrętka Akcesoria przeciwnakrętka do dławnic Typ A/F Grubość Waga g Sztuk w opakowaniu M x 1, GHG R0031 M16 x 1, GHG R0032 M20 x 1, GHG R0033 M25 x 1, GHG R0034 M32 x 1, GHG R0035 M40 x 1, GHG R0036 M50 x 1, GHG R0037 M63 x 1, GHG R0038 uszczelki do dławnic Typ ØD L Waga g Sztuk w opakowaniu M x 1,5 18 1,2 0,44 10 CAP M16 x 1,5 22 1,2 0,50 10 CAP M20 x 1,5 24 1,2 0,48 10 CAP M25 x 1,5 30 1,5 0,6 10 CAP M32 x 1,5 42 1,5 1,3 10 CAP M40 x 1,5 52 1,5 2,00 10 CAP M50 x 1,5 63 1,5 2,00 10 CAP M63 x 1,5 77 2,0 4,80 10 CAP specjalny klucz do mocowania dławnic Typ Rozmiar SW Waga kg Set 1 M 15 0,825 GHG R0001 M16 20 M20 24 M25 2 M32 36 M40 46 Set 2 M ,05 GHG R0002 M63 68 dotyczy 1 szt. Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotność ilości sztuk w opakowaniu

10 KONTAKT tel: wyślij zapytanie ofertowe.10

11 DŁAWNICE KABLOWE W WYKONANIU PRZECIWWYBUCHOWYM Wersja wykonana z metalu Dławnice wykonane z metalu przeznaczone do wprowadzania kabli (także zbrojonych) do urządzeń i maszyn w trudnych warunkach eksploatacji również w strefach 1, 2, 21 i 22 zagrożenia wybuchem. Charakteryzują się wysoką odpornością na obciążenia mechaniczne, wysokie lub niskie temperatury, promieniowanie UV. W zależności od obszaru użytkowania oferujemy dławnice Ex-d lub Ex-e (zgodnie z odpowiadającymi im normami PN-EN oraz PN-EN ), wykonane ze stali nierdzewnej (316L), mosiądzu niklowanego, brązu aluminiowego lub anodowanego. Dławnice posiadają stopień ochrony IP66 / IP68-10 Bar. Pozwalają uszczelnić kable o średnicy od 4 do 2. Przy zastosowaniu obejmy dociskowej, pewnie mocują przewód i zapobiegają przed jego przypadkowym wyrwaniem. Wszystkie oferowane dławnice posiadają dopuszczenia wielu niezależnych jednostek klasyfikacyjnych i certyfikacyjnych. W ofercie dostępne są również dławnice ze zintegrowana obejmą zaciskową, dławnice zalewane masą żywiczną, redukcje oraz zaślepki. strefa 0 X strefa 1 strefa 2 strefa 20 X strefa 21 strefa 22 IECEx Wysoka odporność mechaniczna, chemiczna i termiczna Stop wysokiej jakości.11

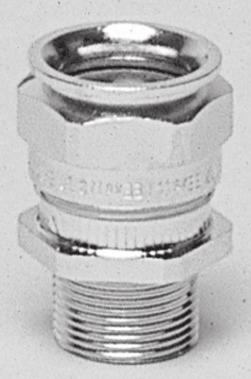

12 Dławnice kablowe w wykonaniu przeciwwybuchowym ADE 1F ISO ADE 1F NPT Dane techniczne Dławnice z metalu ADE 1F2 w wykonaniu przeciwwybuchowym Oznakowanie wg 4//WE (ATEX) D II 2G Ex e IIC / Ex d IIC D II 2D Ex td Certyfikat badania typu WE ATEX LCIE 7 ATEX 6008X Certyfikat zgodności IECEx IECEx LCI X Oznakowanie wg IECEx Ex d IIC / Ex e II / Ex td Dopuszczalna temperatura otoczenia -60 C do 100 C - uszczelka neoprenowa -60 C do 140 C - uszczelka silikonowa (opcja) IP66 / IP68 10 bar Gwint Gwint ISO wg ISO 65/1, ISO 65R oraz EN Mosiądz niklowany. W opcji: stal nierdzewna, brąz, aluminium Gwint Typ Ø kabla A B L E Dławnice typu ADE 1F dla kabli niezbrojonych z gwintem ISO M x 1,5 4 4, CAP M16 x 1,5 4 4,0-8, CAP M16 x 1,5 5 6, CAP M20 x 1,5 4 4,0-8, CAP M20 x 1,5 5 6, CAP M20 x 1,5 6 8, CAP M25 x 1,5 5 6, CAP M25 x 1,5 6 8, CAP M25 x 1,5 7-20, CAP M32 x 1, CAP M32 x 1, , CAP M40 x 1, , CAP M40 x 1, CAP M50 x 1, CAP M50 x 1, CAP M63 x 1, CAP M63 x 1, CAP M75 x 1, CAP M75 x 1, CAP M80 x 2, CAP M80 x 2, CAP M0 x 2, CAP M0 x 2, CAP M100 x 2, CAP M100 x 2, CAP Prosimy stosować podkładki uszczelniające (patrz strona.21). Dla rozszerzonego zakresu temperatury od 70 C do 220 C prosimy stosować : CAP...5 zamiast CAP...4 OPCJE (zastąpić ostatnią cyfrę numerem opcji): Stal nierdzewna (316L) 8 Brąz 7 Aluminium 5 Silikonowy pierścień uszczelniający o zakresie temperatury od -70 C do 140 C Wymiary A Ax1,1 Typ ADE 1F CA P R I L E B Bx1,1 Wymiary w.

13 Dławnice kablowe w wykonaniu przeciwwybuchowym 7 ze zintegrowaną obejmą zaciskową ADE 1F ISO ze zintegrowaną obejmą zaciskową ADE 1F NPT Dane techniczne Dławnice z metalu ADE 1F2 w wykonaniu przeciwwybuchowym Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / Ex d IIC/ D II 2D Ex td Certyfikat badania typu WE LCIE 7 ATEX 6008 X Certyfikat zgodności IECEx IECEx LCI X Oznakowanie wg IECEx Ex d IIC / Ex e II / Ex td Dopuszczalna temperatura otoczenia -60 C do 100 C - uszczelka neoprenowa -60 C do 140 C - uszczelka silikonowa (opcja) IP66 / IP68 10 bar Gwint Gwint ISO wg ISO 65/1, ISO 65R oraz EN Mosiądz niklowany. W opcji: stal nierdzewna, brąz, aluminium Gwint Typ Ø kabla A B L E Dławnice typu ADE 1F dla kabli niezbrojonych z gwintem ISO M16 x 1,5 4 4,0-8, CAP M16 x 1,5 5 6, CAP M20 x 1,5 4 4,0-8, CAP M20 x 1,5 5 6, CAP M20 x 1,5 6 8, CAP M25 x 1,5 5 6, CAP M25 x 1,5 6 8, CAP M25 x 1, CAP M32 x 1, CAP M32 x 1, , CAP M40 x 1, , CAP M40 x 1, CAP Prosimy stosować podkładki uszczelniające (patrz strona.21) OPCJE (zastąpić ostatnią cyfrę numerem opcji): Stal nierdzewna (316L) 8 Brąż 7 Aluminium 5 Silikonowy pierścień uszczelniający o zakresie temperatury od -70 C do 140 C Wymiary 11 Typ ADE 1F ze zintegrowaną obejmą zaciskową Wymiary w.13

14 ADE 1FC ISO ADE 1FC NPT Dane techniczne Dławnica zalewana masą żywiczną ADE 1FC dla kabli niezbrojonych Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / Ex d IIC/ D II 2D Ex td Certyfikat badania typu WE LCIE 7 ATEX 6008 X Certyfikat zgodności IECEx IECEx LCI X Oznakowanie wg IECEx Ex d IIC / Ex e II / Ex td Dopuszczalna temperatura otoczenia -60 C do 80 C - uszczelka neoprenowa IP66 / IP68 10 bar Gwint Gwint ISO wg ISO 65/1, ISO 65R oraz EN Mosiądz niklowany. W opcji: stal nierdzewna, brąz, aluminium Rodzaj kabla Kabel zbrojony drutem stalowym, oplotem lub taśmą Gwint (A) Wielkość Ø kabla zewn. (B) Długość dławnicy (C) Długość gwintu (D) Szerokość (E) Dławnice typu ADE 1FC dla kabli zbrojonych z gwintem ISO M16 x 1,5 4 4,0-7,5 46, , CAP M20 x 1,5 4 4,0-7,5 46, ,4 CAP M20 x 1,5 5 6,5-11,0 53, ,4 CAP M20 x 1,5 6,0-14,5 5, ,0 CAP M25 x 1,5 6,0-14,5 5, ,0 CAP M25 x 1, ,5 74, ,1 CAP M32 x 1, ,5 74, ,1 CAP M32 x 1,5 8 17, , ,8 CAP M40 x 1,5 8 17, , ,8 CAP 01 4 M40 x 1,5 23,0-33,0 2, ,5 CAP M50 x 1,5 23,0-33,0 2, ,5 CAP M50 x 1, ,5-41,0 104, ,4 CAP M63 x 1, ,5-41, ,7 CAP M63 x 1, ,0-48,0 8, ,4 CAP M63 x 1,5 50,0-56,0 103,0 17 7,2 CAP M75 x 1,5 13 5,0-65,0 111,0 18 3,5 CAP M0 x 1, ,0-73,0 0, ,5 CAP M0 x 1, ,0-82,0 5,0 22 1,0 CAP M110 x 1, ,0-2,0 8, ,0 CAP Prosimy stosować podkładki uszczelniające (patrz strona.21) OPCJE (zastąpić ostatnią cyfrę numerem opcji): Stal nierdzewna (316L) 8 Brąz 7 Aluminium Wymiary Typ ADE 1FC Wymiary w.14

15 zzzzzz 7 zzz ADE zzz 4F ISO ADE zzz 4F NPT zzz Dane techniczne Dławnice z metalu ADE 4F w wykonaniu przeciwwybuchowym Oznakowanie wg 4//WE (ATEX) D II 2GD Ex db/eb IIC; Ex tb IIIC IP66 Certyfikat badania typu WE INERIS ATEX0032X Certyfikat zgodności IECEx IECEx INE.0025X Oznakowanie wg IECEx Ex db IIC Ex eb IIC Ex nrc IIC / Ex tb IIIC IP66 Dopuszczalna temperatura otoczenia -30 C do 80 C - uszczelka neoprenowa -60 C do 140 C - uszczelka silikonowa (opcja) IP66 / IP68 10 bar Gwint Gwint ISO wg ISO 65/1, ISO 65R oraz EN Mosiądz niklowany. W opcji: stal nierdzewna, brąz, aluminium Gwint Typ Ø kabla zewn. Ø kabla wewn. Zbrojenie do A B L E Dławnice typu ADE 4F dla kabli zbrojonych z gwintem ISO M x 1,5 5 6,0-4,0-8 0, CAP M16 x 1,5 5 6,0-4,0-8,5 0, CAP M16 x 1,5 6 8,5-16 6,0-1, CAP M20 x 1,5 5 6,0-4,0-8,5 0, CAP M20 x 1,5 6 8,5-16 6,0-1, CAP M20 x 1, ,5-15,5 1, CAP M25 x 1,5 6 8,5-16 6,0-1, CAP M25 x 1, ,5-16 1, CAP M25 x 1, ,5-20,5 1, CAP M32 x 1, ,5-21 1, CAP M32 x 1, ,5 1, CAP M40 x 1, ,5 2, CAP M40 x 1, , CAP M50 x 1, , CAP M50 x 1, , CAP M63 x 1, , CAP M63 x 1, , CAP M75 x 1, , CAP M75 x 1, , CAP M80 x 2, , CAP M80 x 2, , CAP M0 x 2, , CAP M0 x 2, , CAP M0 x 2, , CAP Prosimy stosować podkładki uszczelniające (patrz strona.20). Dla rozszerzonego zakresu temperatury od 70 C do 220 C prosimy stosować : CAP...5 zamiast CAP OPCJE (zastąpić ostatnią cyfrę numerem opcji): Stal nierdzewna (316L) 8 Brąz 7 Aluminium 5 Silikonowe uszczelnienie o zakresie temperatury od -60 C do 140 C Wymiary A Ax1,1 Typ ADE 4F CA P R I L E B Bx1,1 Wymiary w.15

16 zzzzzz zzz ADE zzz 6F ISO ADE zzz 6F NPT zzz Dane techniczne Dławnice z metalu ADE 6F w wykonaniu przeciwwybuchowym Oznakowanie wg 4//WE (ATEX) D II 2GD Ex db/eb IIC; Ex tb IIIC IP66 Certyfikat badania typu WE INERIS ATEX0032X Certyfikat zgodności IECEx IECEx INE.0025X Oznakowanie wg IECEx Ex db IIC Ex eb IIC Ex nrc IIC Ex tb IIIC IP66 Dopuszczalna temperatura otoczenia -30 C do 80 C - uszczelka silikinowa IP66 / IP68 10 bar Gwint Gwint ISO wg ISO 65/1, ISO 65R oraz EN Mosiądz niklowany. W opcji: stal nierdzewna, brąz, aluminium Gwint Typ Ø kabla zewn. Ø kabla wewn. Zbrojenie do A B L E Dławnice typu ADE 6F dla kabli zbrojonych z gwintem ISO M16 x 1,5 5 6,0-3,0-7,5 0, CAP M20 x 1,5 5 6,0-3,0-7,5 0, CAP M20 x 1,5 6 8,5-16 6,5-11 1, CAP M20 x 1,5 7-21,0-14,5 1, CAP M25 x 1,5 7-21,0-14,5 1, CAP M25 x 1, ,5-1,5 1, ,5 15 CAP M32 x 1, ,5-1,5 1, ,5 15 CAP M32 x 1, ,5-26 1, ,5 15 CAP M40 x 1, ,5-26 2, ,5 15 CAP 65 4 M40 x 1, , CAP M50 x 1, , CAP M50 x 1, ,5-41 2, CAP Prosimy stosować podkładki uszczelniające (patrz strona.21). OPCJE (zastąpić ostatnią cyfrę numerem opcji): Stal nierdzewna (316L) 8 Brąz 7 Aluminium Wymiary Typ ADE 6F Wymiary w.16

17 zzzzzz 7 zzz ADE zzz 6FC ISO ADE 6FC zzz NPT zzz Dane techniczne Dławnica zalewana masą żywiczną ADE 6FC dla kabli zbrojonych Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / Ex d IIC/ D II 2D Ex td Certyfikat badania typu WE LCIE 7 ATEX 6008 X Certyfikat zgodności IECEx IECEx LCI X Oznakowanie wg IECEx Ex d IIC / Ex e II / Ex td Dopuszczalna temperatura otoczenia -60 C do 80 C IP66 / IP68 10 bar Gwint Gwint ISO wg ISO 65/1, ISO 65R oraz EN Mosiądz niklowany. W opcji: stal nierdzewna, brąz, aluminium Rodzaj kabla Kabel zbrojony drutem stalowym, oplotem lub taśmą Gwint (A) Wielkość Ø kabla zewn. (B) Max. Ø kabla wewn. (C) Długość (D) Długość gwintu (E) Szerokość (F) Dławnice typu ADE 1FC dla kabli zbrojonych z gwintem ISO M16 x 1,5 5 6,0-,0 7,5 46, , CAP 6 54 M20 x 1,5 5 6,0-,0 7,5 46, ,4 CAP M20 x 1,5 6 8,5-16,0 11,0 53., ,4 CAP 6 64 M20 x 1,5 7,0-21,0 14,5 5, ,0 CAP M25 x 1,5 7,0-21,0 14,5 5, ,0 CAP 6 74 M25 x 1,5 8 16,0-27.,5 1,5 74, ,1 CAP M32 x 1,5 8 16,0-27,5 1,5 74, ,1 CAP 6 84 M32 x 1, ,0 83, ,8 CAP M40 x 1, ,0 83, ,8 CAP 6 4 M40 x 1, ,0-41,0 33,0 2, ,5 CAP 6 04 M50 x 1, ,0-41,0 33,0 2, ,5 CAP 6 04 M50 x 1, ,0-48,0 41,0 104, ,4 CAP M63 x 1,5 40,0-56,0 48,0 108,0 17 7,2 CAP M63 x 1, ,0-65,0 56,0 118,0 17 3,5 CAP 6 24 M75 x 1, ,0-65,0 56,0 118,0 18 3,5 CAP M75 x 1, ,0-74,0 65,0 4, ,5 CAP M0 x 1, ,0-83,0 73,0 133,0 22 1,0 CAP 6 54 M0 x 1, ,0-3,0 82,0 137, ,0 CAP M110 x 1, ,0 2,0 142, ,5 CAP 6 74 Prosimy stosować podkładki uszczelniające (patrz strona.21) OPCJE (zastąpić ostatnią cyfrę numerem opcji): Stal nierdzewna (316L) 8 Brąz 7 Aluminium Wymiary Typ ADE 6FC Wymiary w.17

18 zzzzzz Dławnice w wykonaniu przeciwwybuchowym Podkładka zzz uziemiająca zzz Obejma zaciskowa zzz Osłona PVCzzz Akcesoria do dławnic typu ADE osłony PVC Typ ADE Ø D/ Sztuk w opakowaniu CAP CAP CAP CAP CAP CAP CAP CAP CAP CAP CAP CAP CAP obejma zaciskowa Typ ADE Ø kabla dla A/F B/ C/ Waga/kg Sztuk w opakowaniu 4 4-8, , CAP ,007 1 CAP , ,5 6 0,015 1 CAP ,5 8 0,028 1 CAP , ,044 1 CAP ,5 0,061 1 CAP ,5 0,06 1 CAP ,13 1 CAP ,16 1 CAP ,37 1 CAP ,42 1 CAP ,64 1 CAP ,68 1 CAP podkładka uziemiająca do dławnic Typ ADE Ø kabla A H Waga/kg Sztuk w opakowaniu 5 4-7,5 10 3,2 0,25 10 CAP , 4 0,3 10 CAP ,3 4,8 0,6 10 CAP ,8 5,7 0, 10 CAP ,5 31 7,2 1,5 10 CAP ,5 38,3 8,2 2,8 10 CAP ,5 45,3 8,8 3,8 10 CAP ,5 52,8,5 5,8 10 CAP ,5 60,8 10,1 7,3 10 CAP , , CAP ,5 80,5,6 14,5 10 CAP ,5 8,5,6 14,5 10 CAP Dławnice z gwintami PG dostępne na życzenie. dotyczy 1 szt. Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotność ilości sztuk w opakowaniu..18

19 Dławnice kablowe w wykonaniu przeciwwybuchowym zzzzzz 7 zzz NEWCAP zzz MS NEWCAP zzz CT zzz Dane techniczne Dławnice z metalu NEWCAP Ex-e Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / D II 2D Ex td Dopuszczalna temperatura otoczenia -20 C do 80 C IP66 / IP68 10 bar Gwint Gwint ISO wg ISO-NF EN oraz NF EN Mosiądz niklowany Gwint Typ Ø kabla A B L E E (SS 316SL) Dławnice typu NEWCAP dla kabli niezbrojonych z gwintem ISO M x 1,5 4 3,0-6, ,7 CAP CAP12 M16 x 1,5 4 3,0-6, ,7 CAP CAP1215 M16 x 1,5 5 4, ,7 CAP CAP1216 M20 x 1,5 5 4, ,7 CAP CAP121 M20 x 1,5 6 6, ,8 CAP CAP1220 M25 x 1,5 6 6, ,8 CAP CAP1224 M25 x 1, ,85 CAP CAP1225 M32 x 1, ,85 CAP CAP1231 M32 x 1, , ,5 CAP CAP1232 M40 x 1, , ,5 CAP CAP123 M40 x 1, CAP CAP1240 M50 x 1, CAP CAP124 M50 x 1, , ,15 CAP CAP1250 M63 x 1, , ,15 CAP CAP1262 M63 x 1, ,75 CAP CAP1263 Prosimy stosować podkładki uszczelniające (patrz strona.21) Wymiary 8 10 Typ ADE 6FC Wymiary w 11.1

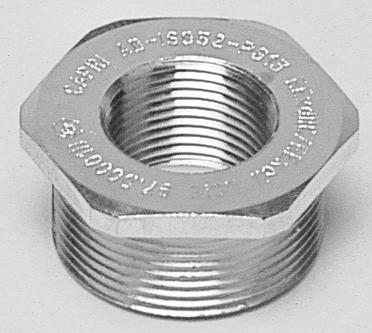

20 Dławnice kablowe w wykonaniu przeciwwybuchowym Redukcja Zaślepki wkręcane Dane techniczne Metalowe pierścienie redukcyjne dla dławnic w wykonaniu przeciwwybuchowym Zaślepka wkręcana Dostępne również w wersji NPT / Adapter ISO-NPT Oznakowanie wg 4//WE (ATEX) D II 2G Ex e II / Ex d IIC / D II 2D Ex td Certyfikat badania typu WE LCIE 8 ATEX 0001 U Dopuszczalna temperatura otoczenia -40 C do 100 C IP66 / IP68 10 bar Mosiądz, niklowany (stal nierdzewna, brąz, opcjonalnie mosiądz naturalny) Prosimy stosować podkładki uszczelniające (patrz strona.21). Gwint 1 (męski) Gwint 2 (żeński) A L E Redukcja ISO do gwintów metrycznych, MsNi M16 x 1,5 M x 1,5 18 2,8 15 CAP M20 x 1,5 M x 1,5 23 3,0 15 CAP M20 x 1,5 M16 x 1,5 23 3,0 15 CAP M25 x 1,5 M16 x 1,5 28 3,0 15 CAP M25 x 1,5 M20 x 1,5 28 3,0 15 CAP M32 x 1,5 M20 x 1,5 36 3,5 15 CAP M32 x 1,5 M25 x 1,5 36 3,5 15 CAP M40 x 1,5 M25 x 1,5 44 4,0 15 CAP M40 x 1,5 M32 x 1,5 44 4,0 15 CAP M50 x 1,5 M32 x 1,5 54 5,0 16 CAP M50 x 1,5 M40 x 1,5 54 5,0 16 CAP M63 x 1,5 M40 x 1,5 67 5,5 17 CAP M63 x 1,5 M50 x 1,5 67 5,5 17 CAP M75 x 1,5 M32 x 1,5 80 6,0 18 CAP M75 x 1,5 M40 x 1,5 80 6,0 18 CAP M75 x 1,5 M50 x 1,5 80 6,0 18 CAP M75 x 1,5 M63 x 1,5 80 6,0 18 CAP M0 x 2,0 M63 x 1,5 5 8,0 22 CAP M0 x 2,0 M75 x 2,0 5 8,0 22 CAP M100 x 2,0 M75 x 2, ,0 22 CAP M100 x 2,0 M0 x 2,0 0 10,0 22 CAP M110 x 2,0 M0 x 2,0 0 11,0 22 CAP M110 x 2,0 M100 x 2,0 0 11,0 22 CAP Gwint 1 (męski) A L E Zaślepki wkręcane ISO, MsNi M x 1,5 14 2,8 15 CAP 10 4 M16 x 1,5 18 3,0 15 CAP M20 x 1,5 23 3,0 15 CAP M25 x 1,5 28 3,5 15 CAP M32 x 1,5 36 4,0 15 CAP M40 x 1,5 44 4,0 15 CAP M50 x 1,5 54 5,0 16 CAP M63 x 1,5 67 5,5 17 CAP

21 L Dławnice w wykonaniu przeciwwybuchowym 7 Uchwyt uziemienia Przeciwnakrętka Uszczelka Akcesoria do dławnic typu ADE/NEWCAP uchwyty uziemienia MsNi do dławnic Gwint Wymiary Waga około kg Sztuk A B ØC ØD E w opakowaniu M x 1,5 ISO 48, ,75 24,5 13 0, CAP M16 x 1,5 ISO 48, ,75 24,5 13 0, CAP M20 x 1,5 ISO 53, ,6 13 0, CAP M25 x 1,5 ISO 61, , , CAP M32 x 1,5 ISO 73 41, , CAP M40 x 1,5 ISO 86,5 44,5 13, , CAP M50 x 1,5 ISO 111, , , CAP M63 x 1,5 ISO 5, , , CAP przeciwnakrętki MsNi Gwint ISO/ A/F L Sztuk w opakowaniu M x 1,5 ISO 14 2,8 10 CAP M16 x 1,5 ISO 18 2,8 10 CAP M20 x 1,5 ISO 23 3,0 10 CAP M25 x 1,5 ISO 28 3,0 10 CAP M32 x 1,5 ISO 36 3,5 10 CAP M40 x 1,5 ISO 44 4,0 10 CAP M50 x 1,5 ISO 54 5,0 10 CAP M63 x 1,5 ISO 70 6,0 10 CAP uszczelki do dławnic Gwint ISO/ Ø D L Sztuk w opakowaniu Materiał włóknisty Neopren M x 1,5 ISO 18 1,2 10 CAP CAP M16 x 1,5 ISO 22 1,2 10 CAP CAP M20 x 1,5 ISO 24 1,2 10 CAP CAP M25 x 1,5 ISO 30 1,5 10 CAP CAP M32 x 1,5 ISO 42 1,5 10 CAP CAP M40 x 1,5 ISO 52 1,5 10 CAP CAP M50 x 1,5 ISO 63 1,5 10 CAP CAP M63 x 1,5 ISO 77 2,0 10 CAP CAP Dławnice z gwintami PG dostępne na życzenie. dotyczy 1 szt. Prosimy pamiętać, że można zamawiać tylko ilości odpowiadające lub stanowiące wielokrotność ilości sztuk w opakowaniu. Wymiary ØD Ax1,1 Ø ØD ISO L A E B C Uszczelka Przeciwnakrętka ØC Uchwyt uziemienia Ø A Podkładka uziemiająca B Obejma dociskowa.21
