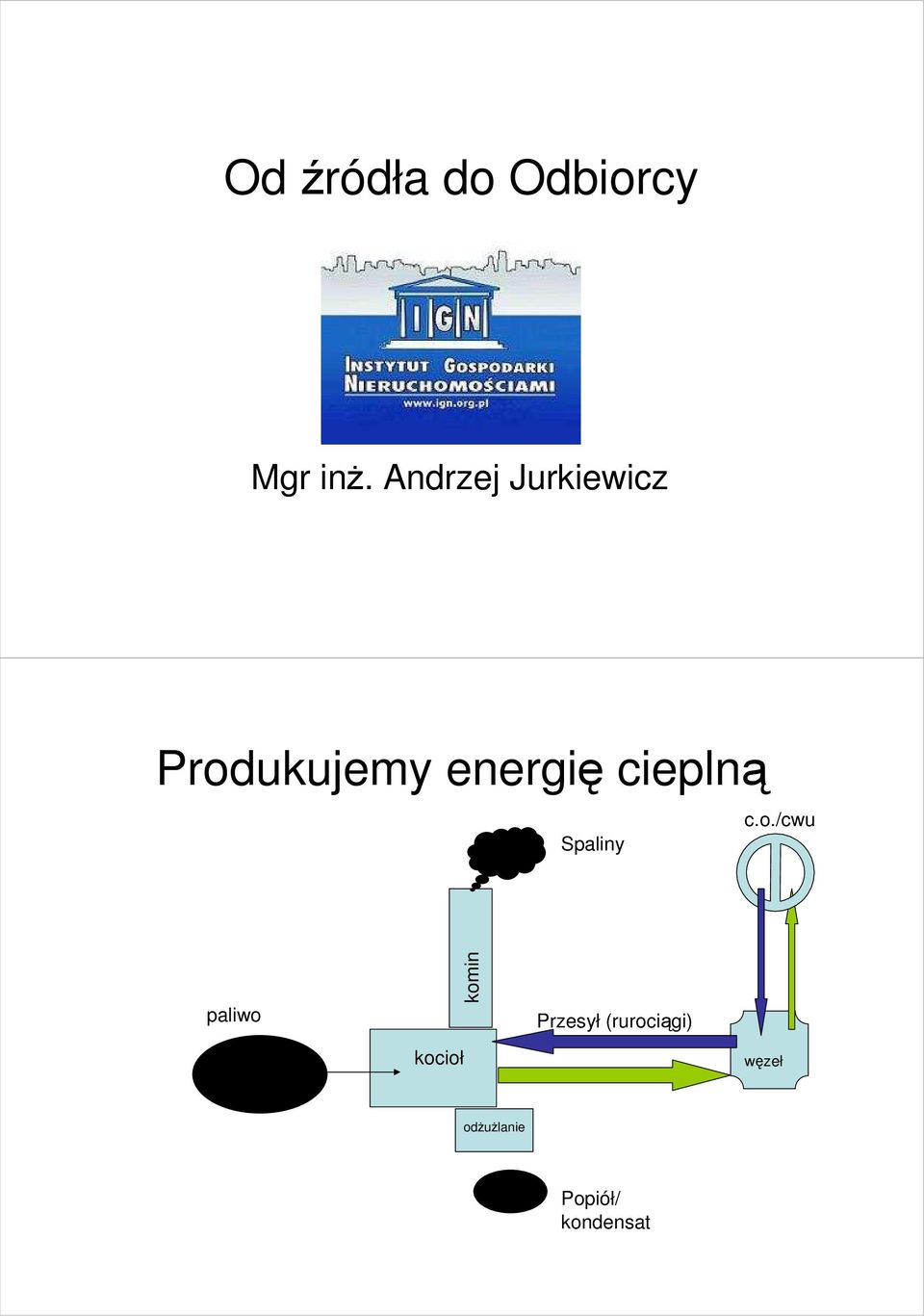

1 Od źródła do Odbiorcy Mgr inŝ. Andrzej Jurkiewicz Produkujemy energię cieplną Spaliny c.o./cwu paliwo kocioł komin Przesył (rurociągi) węzeł odŝuŝlanie Popiół/ kondensat

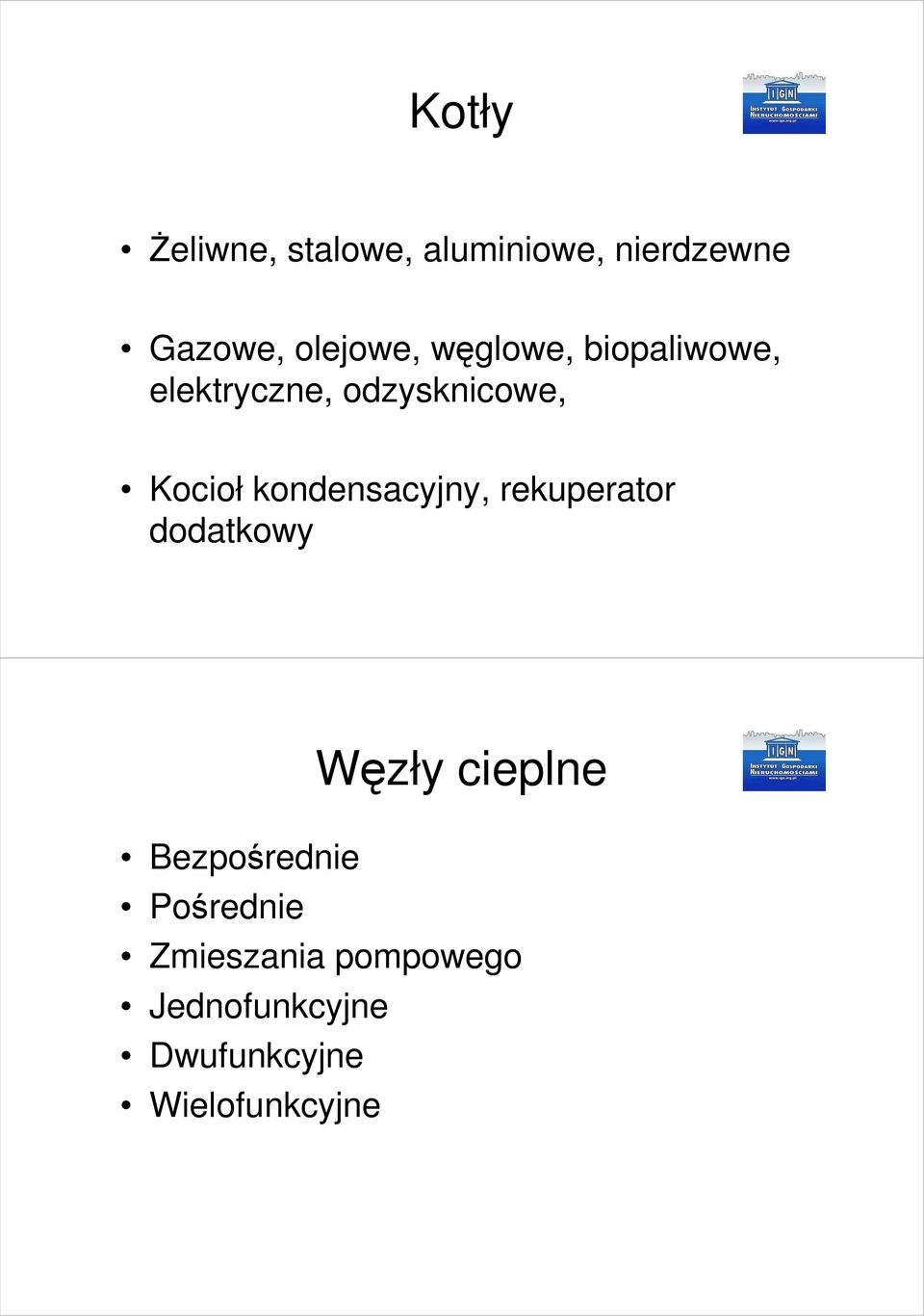

2 Kotły śeliwne, stalowe, aluminiowe, nierdzewne Gazowe, olejowe, węglowe, biopaliwowe, elektryczne, odzysknicowe, Kocioł kondensacyjny, rekuperator dodatkowy Węzły cieplne Bezpośrednie Pośrednie Zmieszania pompowego Jednofunkcyjne Dwufunkcyjne Wielofunkcyjne

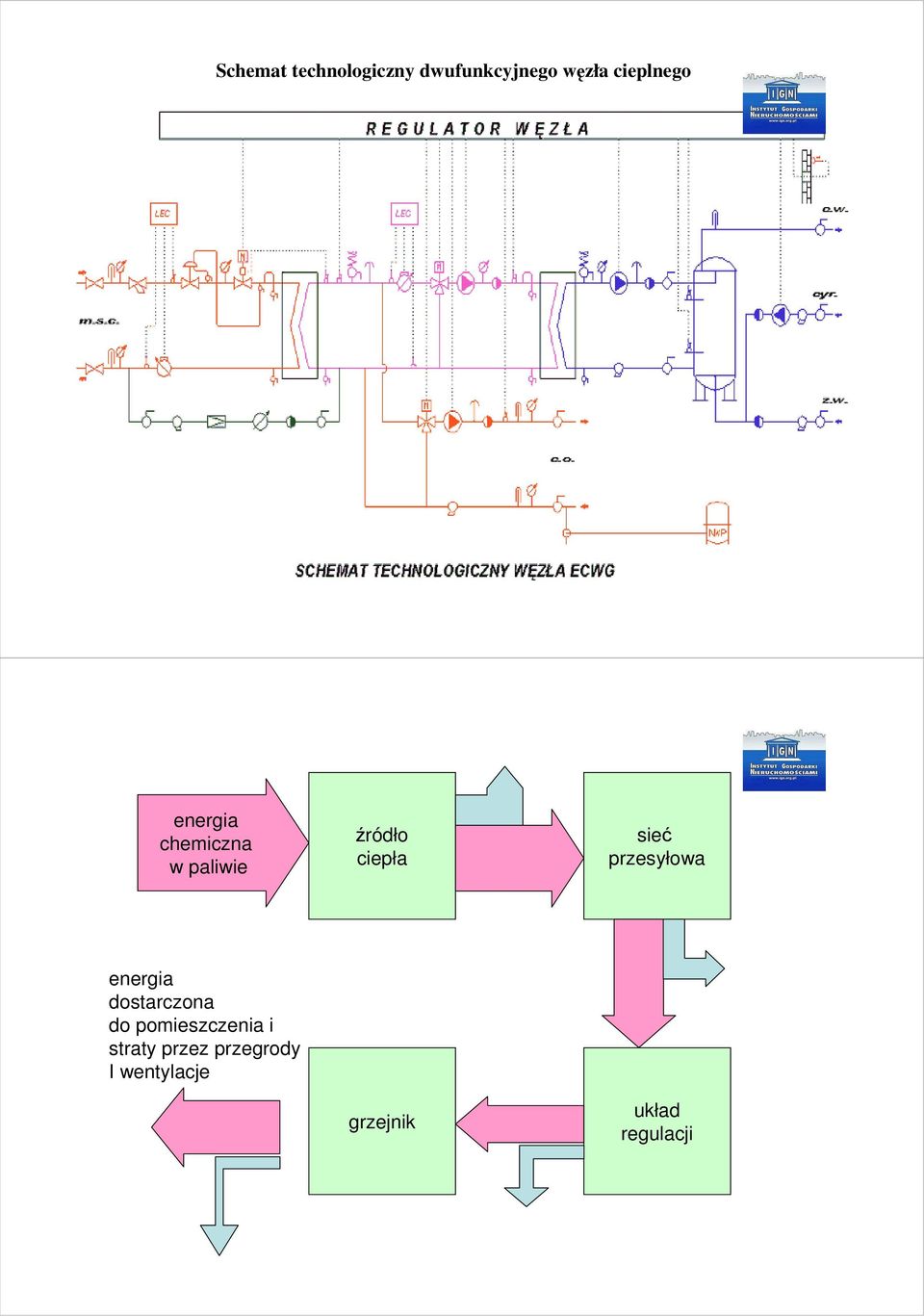

3 Schemat technologiczny dwufunkcyjnego węzła cieplnego energia chemiczna w paliwie źródło ciepła sieć przesyłowa energia dostarczona do pomieszczenia i straty przez przegrody I wentylacje grzejnik układ regulacji

4 Słońce ciepło nieuzyt. 4 ludzie Rekuperacja 1 Q m Q s Q Vr Q oa En. z innych urz. Zys.wewn. Q i Q g ηq g Zys.cał+uŜyt. Q V Wentylacja Q L Q h ZuŜycie ciepła c.o. Q T Przegrody Q En. do ogrzewania Ciepła woda Q hw En. odzysku Q r 3 Q hs spraw. instalacji Sezonowe zapotrzebowanie na ciepło Qh Qh=Qz+Qo+Qd+Qp+Qpg+Qsg+Qsp+Qv η(qs + Qi) Qz straty ciepła w sezonie ogrzewczym przez przenikanie przez ściany zewnętrzne Qo j.w. lecz okna Qd j.w lecz stropodach Qp j.w lecz stropu nad piwnicą nieogrzewaną i ścianami między pom. ogrzew. i nieogrzew.) Qpg j.w. lecz podłogę w pom. ogrzew. na gruncie

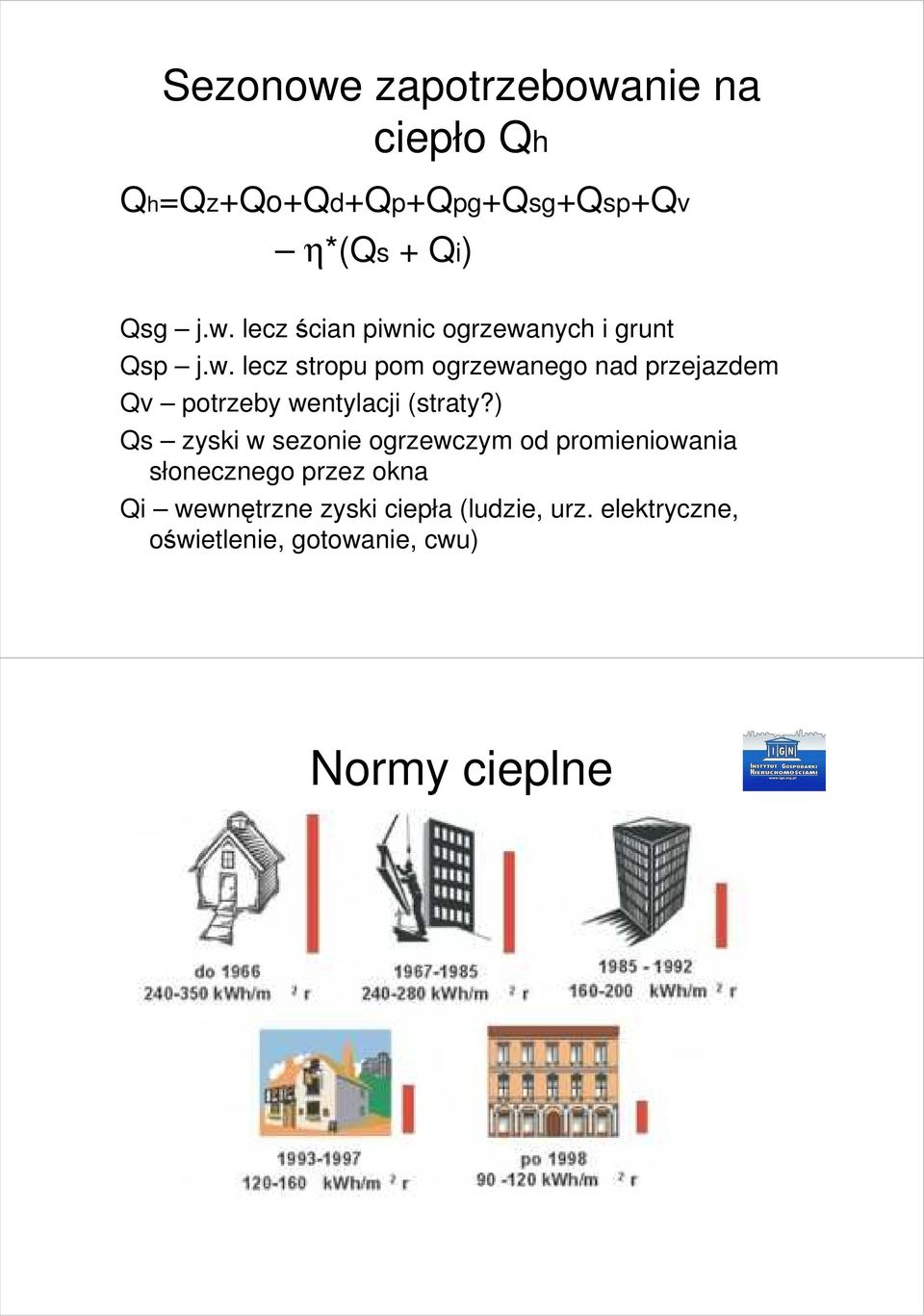

5 Sezonowe zapotrzebowanie na ciepło Qh Qh=Qz+Qo+Qd+Qp+Qpg+Qsg+Qsp+Qv η*(qs + Qi) Qsg j.w. lecz ścian piwnic ogrzewanych i grunt Qsp j.w. lecz stropu pom ogrzewanego nad przejazdem Qv potrzeby wentylacji (straty?) Qs zyski w sezonie ogrzewczym od promieniowania słonecznego przez okna Qi wewnętrzne zyski ciepła (ludzie, urz. elektryczne, oświetlenie, gotowanie, cwu) Normy cieplne

6 Wskaźnik na 1m Rok budowy Wskaźnik kwh/m/a Wskaźnik GJ/m/a Sprawność instalacji Do ,87-1,37, ,58-,7, ,43-,58,85 Od ,3-,43,9 Niemcy 5-1,18-,36 Szwecja 3-6,11-,,98 Pasywny 1-,4-,7(*) (*)>1,3 Wskaźnik na 1m Rok budowy Wskaźnik kwh/m/a Sprawność instalacji Wskaźnik GJ/m/a Do ,75 1,15-1, ,8,7-, ,85,51-,68 Od ,9,36-,48 Niemcy 5-1,19-,38 Szwecja 3-6,98,11-, Pasywny 1- (3-5l) (*)>1,5-,1(*)

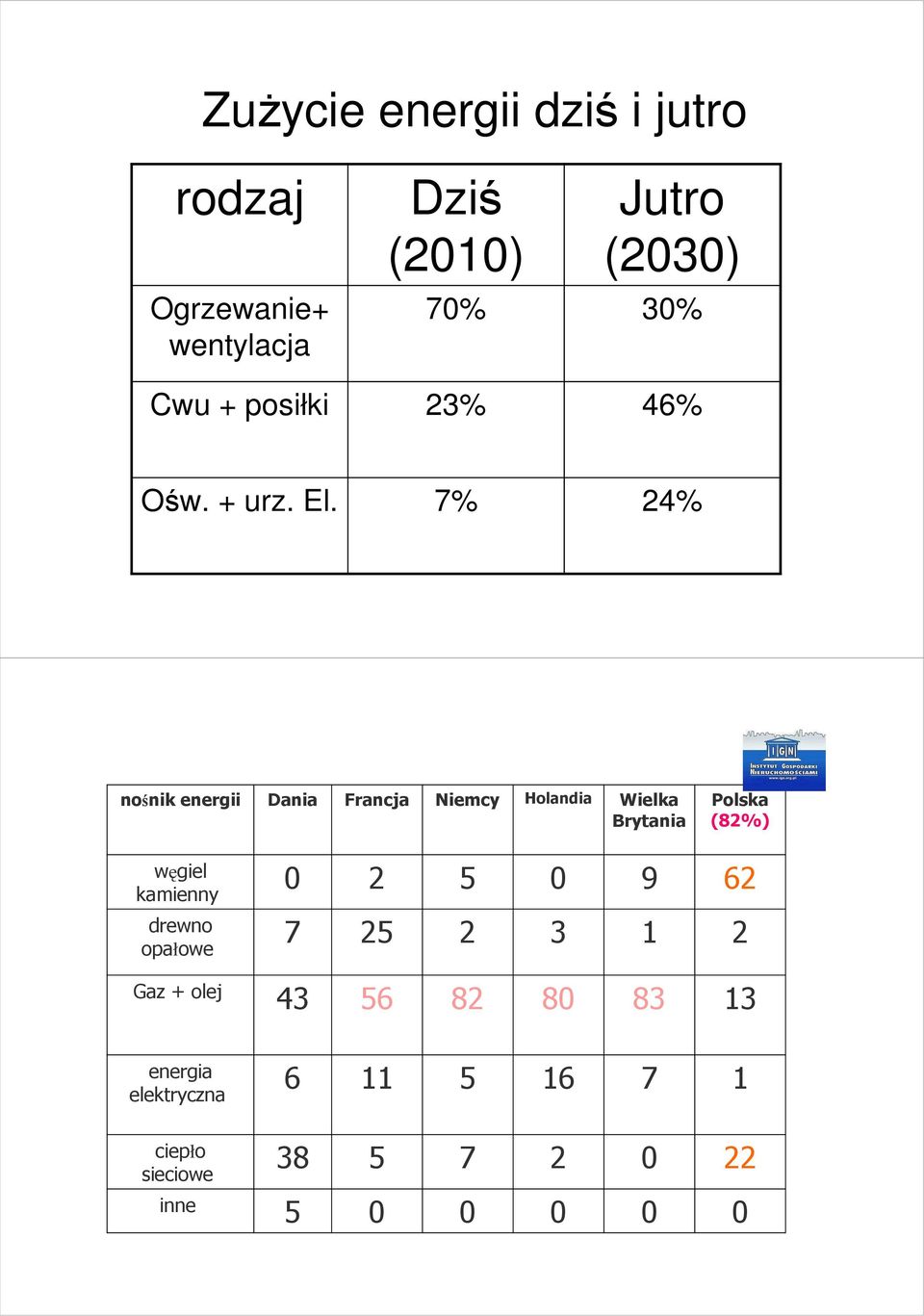

7 ZuŜycie energii dziś i jutro rodzaj Ogrzewanie+ wentylacja Cwu + posiłki Dziś (1) 7% 3% Jutro (3) 3% 46% Ośw. + urz. El. 7% 4% nośnik energii Dania Francja Niemcy Holandia Wielka Brytania Polska (8%) węgiel kamienny drewno opałowe Gaz + olej energia elektryczna ciepło sieciowe inne 5

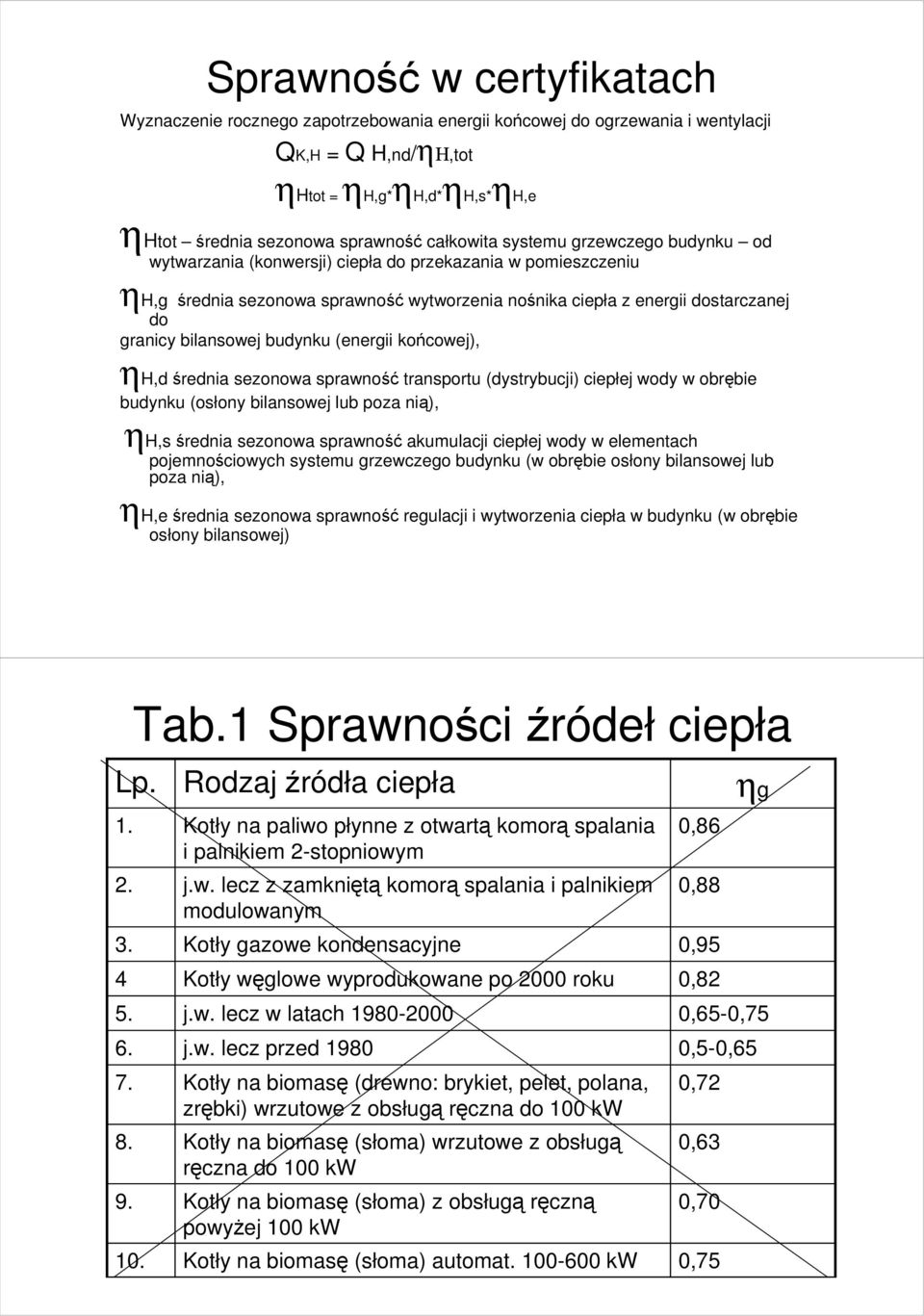

8 Sprawność w certyfikatach Wyznaczenie rocznego zapotrzebowania energii końcowej do ogrzewania i wentylacji QK,H = Q H,nd/ηΗ,tot ηhtot = ηh,g*ηh,d*ηh,s*ηh,e ηhtot średnia sezonowa sprawność całkowita systemu grzewczego budynku od wytwarzania (konwersji) ciepła do przekazania w pomieszczeniu ηh,g średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczanej do granicy bilansowej budynku (energii końcowej), ηh,d średnia sezonowa sprawność transportu (dystrybucji) ciepłej wody w obrębie budynku (osłony bilansowej lub poza nią), ηh,sśrednia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu grzewczego budynku (w obrębie osłony bilansowej lub poza nią), ηh,eśrednia sezonowa sprawność regulacji i wytworzenia ciepła w budynku (w obrębie osłony bilansowej) Tab.1 Sprawności źródeł ciepła Lp Rodzaj źródła ciepła Kotły na paliwo płynne z otwartą komorą spalania i palnikiem -stopniowym j.w. lecz z zamkniętą komorą spalania i palnikiem modulowanym Kotły gazowe kondensacyjne Kotły węglowe wyprodukowane po roku j.w. lecz w latach 198- j.w. lecz przed 198 Kotły na biomasę (drewno: brykiet, pelet, polana, zrębki) wrzutowe z obsługą ręczna do 1 kw Kotły na biomasę (słoma) wrzutowe z obsługą ręczna do 1 kw Kotły na biomasę (słoma) z obsługą ręczną powyŝej 1 kw Kotły na biomasę (słoma) automat. 1-6 kw,86,88,8,65-,75,5-,65,7,63,7,75 ηg

9 Tab. Sprawność przesyłu ciepła ŋd Lp Rodzaj instalacji grzewczej Źródło ciepła w pomieszczeniu (ogrzewanie elektryczne, kaflowe) Ogrzewanie mieszkaniowe Centralne wodne, ze źródła ciepła w budynku, z zaizolowanymi przewodami, armatura i urządzenia w pomieszczeniu nieogrzewanym J.w. lecz przewody bez izolacji Ogrzewanie powietrzne ŋd 1, 1,,9-,87-,9 6. Instalacja ogrzewcza zasilana z lokalnego źródła ciepła usytuowanego poza ogrzewanym budynkiem,8-,84 Tab.3 Sprawność wykorzystania ciepła ηe Lp Rodzaj grzejników Grzejniki z ogniw i płytowe Konwektory Ogrzewanie podłogowe Ogrzewanie sufitowe Ogrzewanie konwektorami wentylatorowymi Ogrzewanie powietrzne ηe,97,94,98,93,9

10 Tab.4 Sprawność regulacji dostawy ciepła ηr Lp. Rodzaj instalacji ηr El. grzejniki bezpośrednie: konwektorowe, płaszczyznowe, promiennikowe Podłogowe: kablowe, elektryczno-wodne El.grz. akumulacyjne: konwektorowe i podłogowe kablowe Elektryczne zdecentralizowane El. Ogrzewanie akumulacyjno-bezpośrednie c.o. z grzejnikami członowymi lub płytowymi dla regulacji miejscowej J.w. lecz regulacji centralnej i miejscowej j.w. lecz regulacji strefowej j.w. lecz regulacji strefowej i centralnej,98,9,8,91-,97,96-,98,98-,99 -,97,97-,98 Sprawność w audytach Ocena dotyczy takŝe innych elementów instalacji i metodyka podana w Rozporządzeniu o zasadach i formie audytu energetycznego pod potrzeby ustawy termomodernizacyjnej

11 Sprawność instalacji ηcał = (ηw * ηp * ηr * ηe)/ (wd*wt)= Qr/Qd Sprawność wytwarzania ŋw Sprawność przesyłania ŋp Sprawność regulacji ŋr Sprawność wykorzystania ŋe osłabienie weekendowe wt osłabienie nocne wd (podzielniki kosztów wd=) Qr wynik obliczeń OZC (straty + zyski) Qd energia dostarczona do budynku Sprawność regulacji ŋ r ŋ r =1-(1-ŋ co )**GLR^,5 GLR= stosunek sumy zysków do sumy strat ciepła budynku Uwaga: przy braku OZC przyjąć ηco

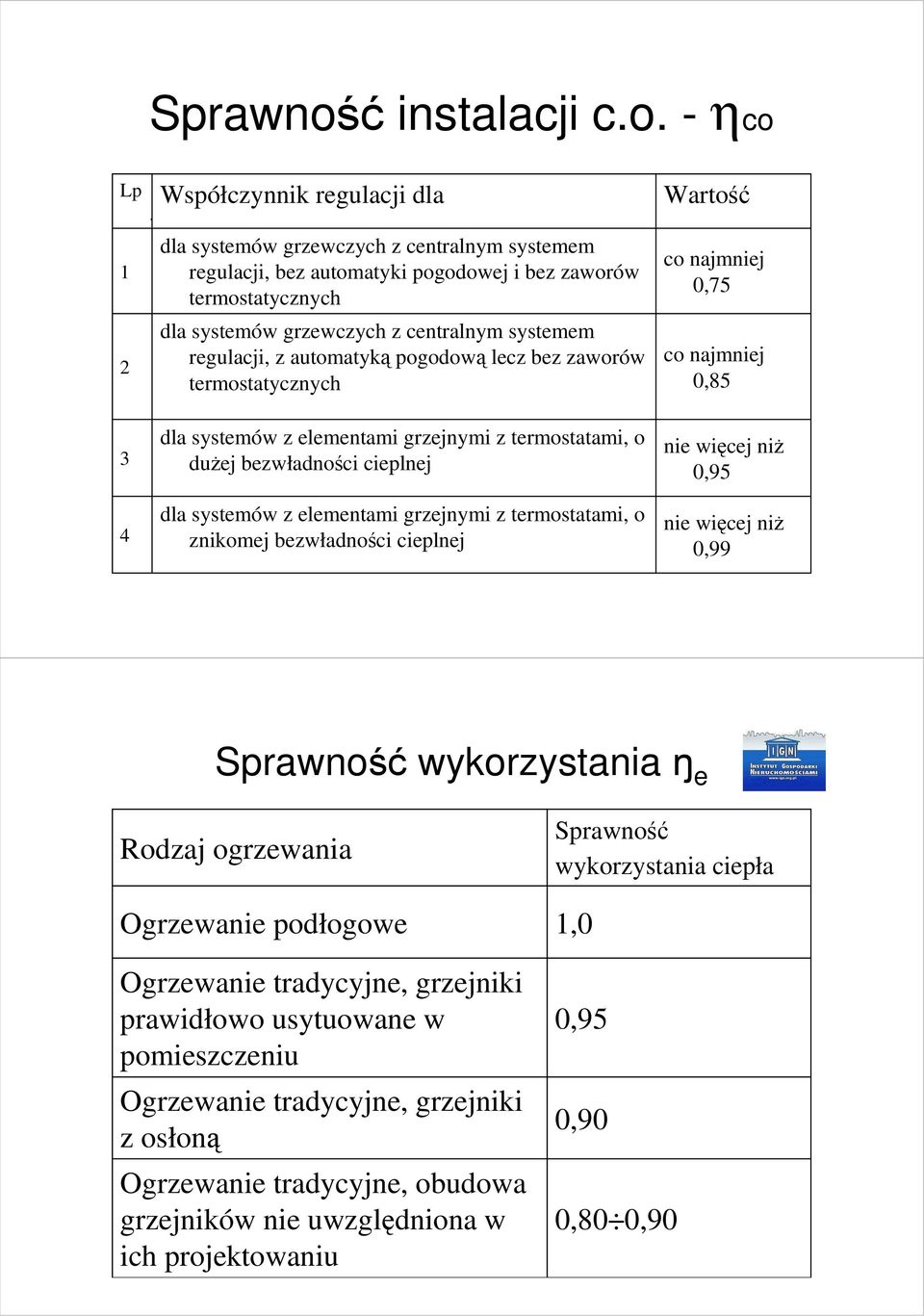

12 Sprawność instalacji c.o. - ηco Lp Współczynnik regulacji dla dla systemów grzewczych z centralnym systemem regulacji, bez automatyki pogodowej i bez zaworów termostatycznych dla systemów grzewczych z centralnym systemem regulacji, z automatyką pogodową lecz bez zaworów termostatycznych dla systemów z elementami grzejnymi z termostatami, o duŝej bezwładności cieplnej dla systemów z elementami grzejnymi z termostatami, o znikomej bezwładności cieplnej Wartość co najmniej,75 co najmniej,85 nie więcej niŝ nie więcej niŝ,99 Sprawność wykorzystania ŋ e Rodzaj ogrzewania Ogrzewanie podłogowe Ogrzewanie tradycyjne, grzejniki prawidłowo usytuowane w pomieszczeniu Ogrzewanie tradycyjne, grzejniki z osłoną Ogrzewanie tradycyjne, obudowa grzejników nie uwzględniona w ich projektowaniu Sprawność wykorzystania ciepła 1,,9,8,9

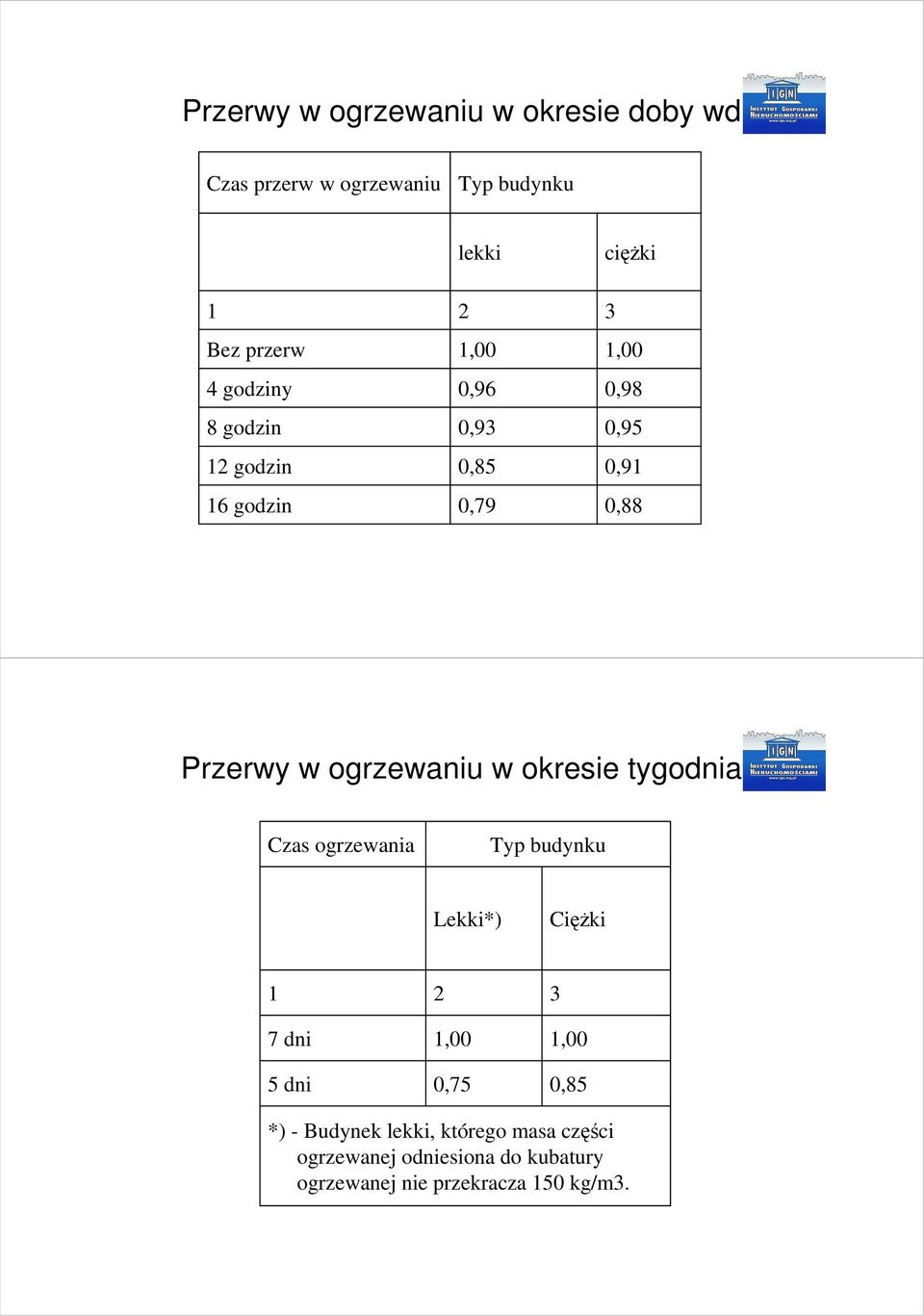

13 Przerwy w ogrzewaniu w okresie doby wd Czas przerw w ogrzewaniu Typ budynku 1 Bez przerw 4 godziny 8 godzin 1 godzin 16 godzin lekki 1,,96,93,85,79 cięŝki 3 1,,98,91,88 Przerwy w ogrzewaniu w okresie tygodnia Czas ogrzewania Typ budynku Lekki*) CięŜki 1 7 dni 5 dni 1,,75 3 1,,85 *) - Budynek lekki, którego masa części ogrzewanej odniesiona do kubatury ogrzewanej nie przekracza 15 kg/m3.
