1 REKUPERATOR Centralka wentylacyjna z odzyskiem ciepła na wymienniku krzyżowym Instrukcja obsługi Karta gwarancyjna

2 Opis symboli HRV m 3 /h HEAT RECOVERY VENTILATOR centralka wentylacyjna z odzyskiem ciepła 2. Wykaz produktów Lp. Model Przepływ powietrza Wymiary Waga [m 3 /h] (L W H) mm (kg) Zasilanie 1 HRV V-1Ph-50Hz 2 HRV V-1Ph-50Hz 3 HRV V-1Ph-50Hz 4 HRV V-1Ph-50Hz 5 HRV V-1Ph-50Hz 6 HRV V-1Ph-50Hz 7 HRV V-3Ph-50HZ 8 HRV V-3Ph-50HZ Wygląd zewnętrzny

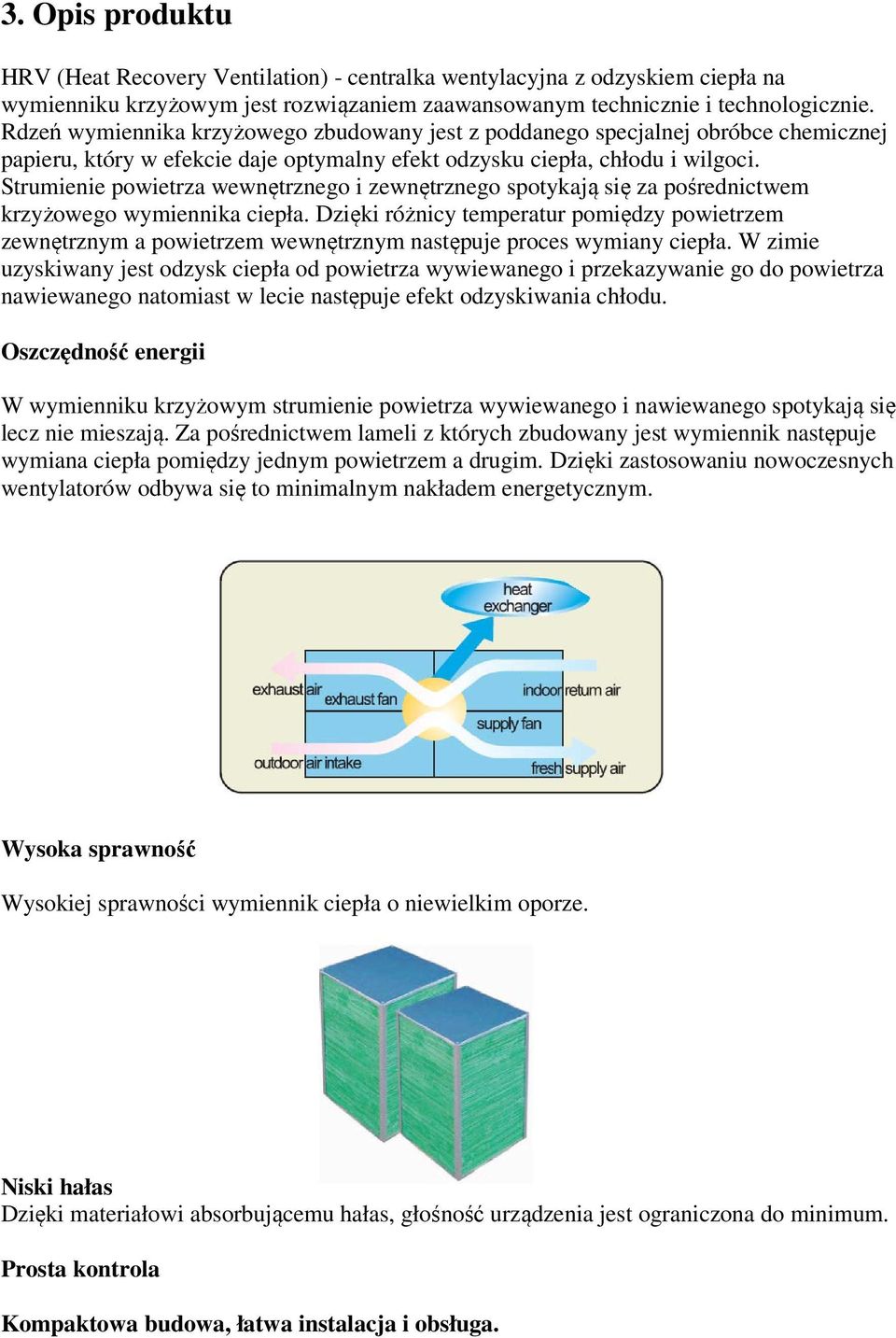

3 3. Opis produktu HRV (Heat Recovery Ventilation) - centralka wentylacyjna z odzyskiem ciepła na wymienniku krzyżowym jest rozwiązaniem zaawansowanym technicznie i technologicznie. Rdzeń wymiennika krzyżowego zbudowany jest z poddanego specjalnej obróbce chemicznej papieru, który w efekcie daje optymalny efekt odzysku ciepła, chłodu i wilgoci. Strumienie powietrza wewnętrznego i zewnętrznego spotykają się za pośrednictwem krzyżowego wymiennika ciepła. Dzięki różnicy temperatur pomiędzy powietrzem zewnętrznym a powietrzem wewnętrznym następuje proces wymiany ciepła. W zimie uzyskiwany jest odzysk ciepła od powietrza wywiewanego i przekazywanie go do powietrza nawiewanego natomiast w lecie następuje efekt odzyskiwania chłodu. Oszczędność energii W wymienniku krzyżowym strumienie powietrza wywiewanego i nawiewanego spotykają się lecz nie mieszają. Za pośrednictwem lameli z których zbudowany jest wymiennik następuje wymiana ciepła pomiędzy jednym powietrzem a drugim. Dzięki zastosowaniu nowoczesnych wentylatorów odbywa się to minimalnym nakładem energetycznym. Wysoka sprawność Wysokiej sprawności wymiennik ciepła o niewielkim oporze. Niski hałas Dzięki materiałowi absorbującemu hałas, głośność urządzenia jest ograniczona do minimum. Prosta kontrola Kompaktowa budowa, łatwa instalacja i obsługa.

4 4. Specyfikacja Model HRV-200 HRV-300 HRV-400 Kod produktu Zasilanie V-Ph-Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220V-1Ph-50Hz Chłodzenie Ogrzewanie Silnik wentylatora Wentylator Sprawność temperaturowa % Sprawność entalpii % Sprawność temperaturowa % Sprawność entalpii % Model YDK-10-4(992A1) YDK20-4A02 YDK40-4C01 Klasa izolacji B B B Klasa bezpieczeństwa IP34 IP34 IP34 Pobór mocy W Pobór prądu A kondensator uf Prędkość obrotowa r/min Materiał ABS ABS ABS Typ promieniowy promieniowy promieniowy Średnica mm Φ146 Φ195 Φ195 Wysokość mm Przepływ powietrza m 3 /h Ciśnienie dyspozycyjne / spręż (Hi) Pa Głośność db(a) Wymiary Urządzenie (W H D) mm Opakowanie (W H D) mm Waga netto/brutto kg 22/46 23/48 30/57 Podłączenia Zasilanie mm elektryczne Sterowanie mm Sterownik Powietrze świeże Przewodowy (KJR-27B/E) Średnica podłączenia mm Φ144 Φ144 Φ144 Spadek ciśnienia Pa

5 Model HRV-500 HRV-800 HRV-1000 Kod produktu Zasilanie V-Ph-Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220V-1Ph-50Hz Chłodzenie Ogrzewanie Silnik wentylatora Wentylator Sprawność temperaturowa % Sprawność entalpii % Sprawność temperaturowa % Sprawność entalpii % Model YDK60-4D01 YDK-180-4P01 YDK-10-4(992A1) Klasa izolacji B B B Klasa bezpieczeństwa IP34 IP34 IP34 Pobór mocy W Pobór prądu A kondensator uf Prędkość obrotowa r/min Materiał ABS ABS ABS Typ promieniowy promieniowy promieniowy Średnica mm Φ205 Φ246 Φ246 Wysokość mm Przepływ powietrza m 3 /h Ciśnienie dyspozycyjne / spręż (Hi) Pa Głośność db(a) Wymiary Urządzenie (W H D) mm Opakowanie (W H D) mm Waga netto/brutto kg 35.5/ / /95 Podłączenia Zasilanie mm elektryczne Sterowanie mm Sterownik Powietrze świeże Przewodowy (KJR-27B/E) Średnica podłączenia mm Φ194 Φ242 Φ242 Spadek ciśnienia Pa

6 Model HRV-1500 HRV-2000 Kod produktu Zasilanie V-Ph-Hz 380V-3Ph-50HZ 380V-3Ph-50HZ Chłodzenie Sprawność temperaturowa % Sprawność entalpii % Ogrzewanie Sprawność temperaturowa % Sprawność entalpii % Model KT6-43 No2.5(DWF2.5AL) KT6-43 No2.5(DWF2.5AL) Klasa izolacji B B Klasa bezpieczeństwa IPX4 IPX4 Silnik wentylatora Pobór mocy W Pobór prądu A kondensator uf / / Prędkość obrotowa r/min Materiał metal metal Wentylator Typ promieniowy promieniowy Średnica mm Φ252 Φ252 Wysokość mm Przepływ powietrza m 3 /h Ciśnienie dyspozycyjne / spręż (Hi) Pa Głośność db(a) Urządzenie (W H D) mm Wymiary Opakowanie (W H D) mm Waga netto/brutto kg 160/ /215 Podłączenia Zasilanie mm elektryczne Sterowanie mm Sterownik Powietrze świeże Przewodowy (KJR-27B/E) Wymiary podłączenia mm Spadek ciśnienia Pa

7 5. Wymiary 5.1.HRV HRV-300 HRV-400 HRV-500 HRV-800 HRV-1000 Model L L1 W W1 W2 H C G N N2 HRV Φ HRV Φ HRV Φ HRV Φ HRV Φ

8 5.3 HRV HRV-2000

9 6. Przestrzeń do obsługi 7. Schematy elektryczne 7.1 HRV-200 HRV-300 HRV-400 HRV-500 HRV-800 HRV-1000

10 7.2 HRV-1500 HRV Charakterystyka elektryczna Model Zasilanie Napięcie Silnik wentylatora Hz Napięcie [V] Min. [V] Max. [V] Min. [A] Zabezp. [KW] [A] HRV HRV HRV HRV HRV HRV HRV HRV

11 9. Zakres pracy Model Wszystkie modele Temperatura powietrza zewnętrznego -7 ~43 Temperatura powietrza wewnętrznego -7 ~43 Wilgotność powietrza w pomieszczeniu Mniejsza niż 80% (jeśli wilgotność jest większa 80%, na obudowie urządzenia może skraplać się woda lub skropliny będą wydmuchiwane przez wylot powietrza). 10. Rysunki złożeniowe 10.1 HRV-200 HRV-300 HRV-400 HRV-500 HRV-800 HRV-1000 No. Nazwa Ilość No. Nazwa Ilość 1 Krzyżowy wymiennik ciepła Biegun Fan Przewód zasilający Wirnik 2 5 Złącze Silnik wentylatora 2 6 Płyta wyświetlacza Kondensator 2 7 Czujnik temperatury 1 4 Skrzynka sterownicza 1 8 Czujnik temp. pomieszczeniowej Płyta instalacyjna 1 9 Sterownik przewodowy Płytka sterująca 1 10 Wlot / Wylot powietrza Transformator 1 11 Silnik Kostka przyłączeniowa, 2p 1 12 Obudowa części elektrycznej Klamra 1

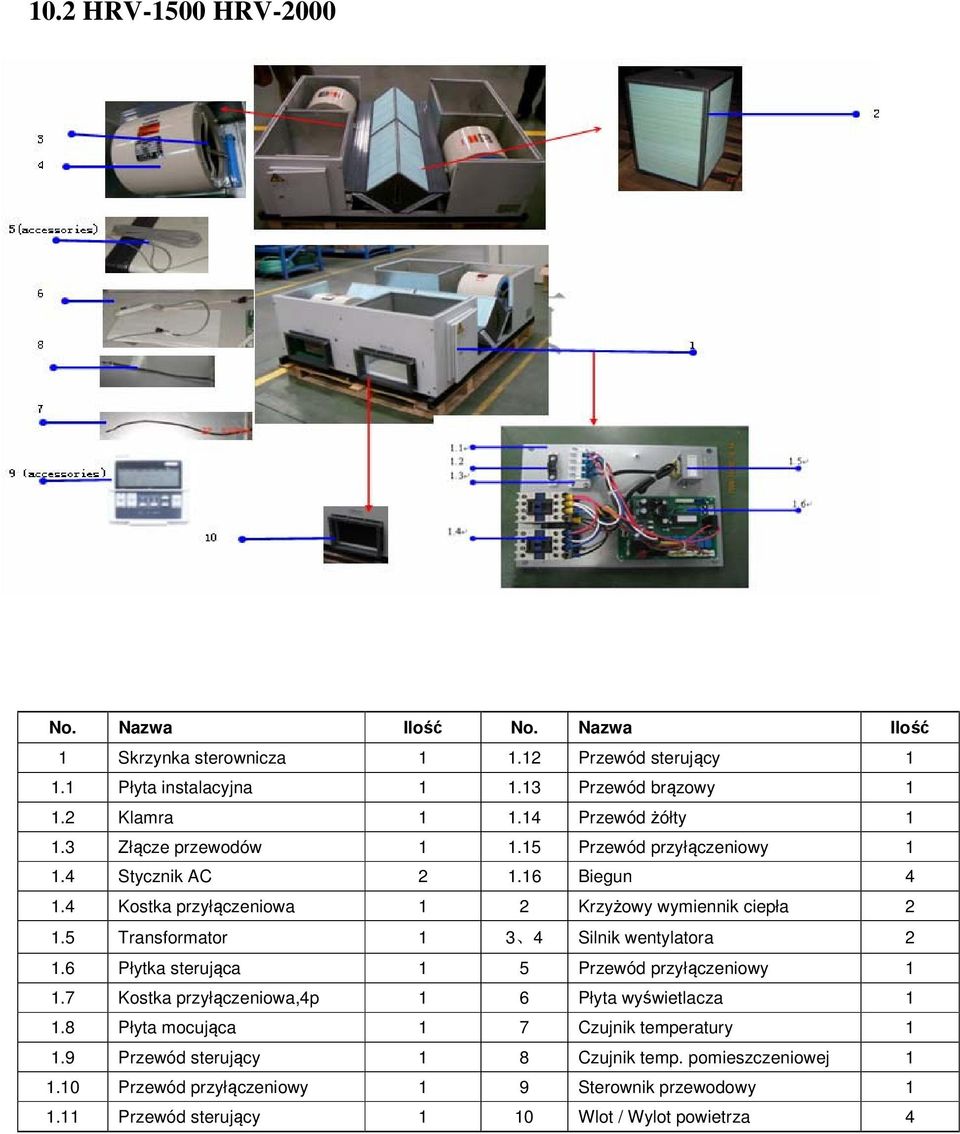

12 10.2 HRV-1500 HRV-2000 No. Nazwa Ilość No. Nazwa Ilość 1 Skrzynka sterownicza Przewód sterujący Płyta instalacyjna Przewód brązowy Klamra Przewód żółty Złącze przewodów Przewód przyłączeniowy Stycznik AC Biegun Kostka przyłączeniowa 1 2 Krzyżowy wymiennik ciepła Transformator Silnik wentylatora Płytka sterująca 1 5 Przewód przyłączeniowy Kostka przyłączeniowa,4p 1 6 Płyta wyświetlacza Płyta mocująca 1 7 Czujnik temperatury Przewód sterujący 1 8 Czujnik temp. pomieszczeniowej Przewód przyłączeniowy 1 9 Sterownik przewodowy Przewód sterujący 1 10 Wlot / Wylot powietrza 4

13 11. Charakterystyki przepływu powietrza HRV-200 HRV-300 Dyspozycyjne ciśnienie statyczne (Pa) Dyspozycyjne ciśnienie statyczne (Pa) Przepływ powietrza [m 3 /h] Przepływ powietrza [m 3 /h] HRV-400 HRV-500 Dyspozycyjne ciśnienie statyczne (Pa) Dyspozycyjne ciśnienie statyczne (Pa) Przepływ powietrza [m 3 /h] Przepływ powietrza [m 3 /h]

14 HRV-800 HRV-1000 Dyspozycyjne ciśnienie statyczne (Pa) Dyspozycyjne ciśnienie statyczne (Pa) Przepływ powietrza [m 3 /h] Przepływ powietrza [m 3 /h] HRV-1500 HRV-2000 Dyspozycyjne ciśnienie statyczne (Pa) Dyspozycyjne ciśnienie statyczne (Pa) Przepływ powietrza [m 3 /h] Przepływ powietrza [m 3 /h]

15 STEROWANIE KJR-27B/E: Podstawowe warunki pracy pilota przewodowego: 1. Zasilanie: 5V DC 2. Zakres temperatury powietrza otoczenia: -15 o C +43 o C. 3. Zakres wilgotności względnej powietrza otoczenia: 40% 90%. 4. Certyfikaty bezpieczeństwa: GB , GB/T Nazwy i funkcje przycisków na sterowniku 1. mode selection buton Służy do zmiany funkcji pracy rekuperatora. Każdorazowe naciśnięcie zmienia funkcję pracy w następującej sekwencji: AUTO HEAT RECOVERY EXHAUST BYPASS SUPPLY AUTOMATYCZNA ODZYSK CIEPŁA WYCIĄG POWIETRZA BYPASS (ominięcie wymiennika) NAWIEW POWIETRZA

16 2. timer on button Przycisk włączania timera. Naciśnięcie tego przycisku powoduje uruchomienie funkcji automatycznego włączenia urządzenia. Każdorazowe naciśnięcie zmienia nastawę o 0,5h a po przekroczeniu 10 godzin zmiana jest co 1h. Aby dezaktywować funkcję należy nastawić moment włączenia na 0,0. 3. timer off button Przycisk wyłączania timera. Naciśnięcie tego przycisku powoduje uruchomienie funkcji automatycznego wyłączenia urządzenia. Każdorazowe naciśnięcie zmienia nastawę o 0,5h a po przekroczeniu 10 godzin zmiana jest co 1h. Aby dezaktywować funkcję należy nastawić moment włączenia na 0,0. 4. CLOCK button Przycisk ZEGARA. Wyświetla aktualny czas (po pierwszym włączeniu i zresetowaniu wyświetla 12.00) Po wciśnięciu i przytrzymaniu przycisku przez 4 sekundy część wyświetlacza wskazująca godzinę zaczyna mrugać co 0,5s. Naciskając przyciski lub można nastawić godzinę. Ponowne naciśnięcie przycisku CLOCK powoduje miganie części zegara wskazującego minuty i umożliwiając zmianę. Aby zatwierdzić zmiany należy nacisnąć przycisk nr: 5 (confirm buton). 5. CONFIRM button Przycisk wykorzystywany w trakcie nastawiania zegara. Po nastawieniu czasu naciśnięcie powoduje potwierdzenie ustawień i wyjście z poziomu nastaw. Wyświetlony zostanie aktualny czas. 6. Przycisk RESET (ukryty) Użyć przyrządu o zakończeniu około 1mm aby skasować wszystkie nastawy i powrócić do ustawień fabrycznych. 7. Przycisk ON/OFF Aby włączyć urządzenie należy przycisnąć ten przycisk. Dioda PRACY zapali się i wyświetlą się wskazania na sterowniku. Jednocześnie zostaje wysłana informacja do urządzenia o aktualnych nastawach, temperaturach, prędkości wentylatora, itp. Ponowne naciśnięcie tego przycisku powoduje wyłączenie urządzenia. Jeśli ustawione są nastawy automatycznego włączenia i wyłączenia urządzenia to zostaną one anulowane.

17 8. Wybór prędkości wentylatora (FAN SPEED) Każdorazowe naciśnięcie przycisku powoduje zmianę prędkości wentylatora w sekwencji: (TRYB NOCNY), NISKI, ŚREDNI, WYSOKI 9. Przycisk ustawiania góra Naciśnięcie przycisku powoduje zwiększenie nastawy 10. Przycisk ustawiania góra Naciśnięcie przycisku powoduje zmniejszenie nastawy 11. Przycisk BLOKADY / LOCK (ukryty) Użyć przyrządu o zakończeniu średnicy około 1mm aby zablokować ustawienia, ponowne naciśnięcie anuluje blokadę.

18 Nazwy i funkcje wyświetlacza ciekłokrystalicznego 1. Wskaźnik trybu pracy (MODE) Naciskając przycisk MODE wybiera się tryb pracy urządzenia w sekwencji: AUTO (automatyczny); HEAT RECOVERY (odzysk ciepła); EXHAUST (wywiew); BYPASS (ominięcie wymiennika ciepła); SUPPLY (nawiew). 2. Wskaźnik trybu pracy wentylatora (FAN SPEED) Naciskając przycisk FAN SPEED wybiera się prędkość pracy wentylatora w sekwencji: NOCNY, NISKI, ŚREDNI, WYSOKI W trybie NOCNYM wentylator pracuje z najniższą prędkością. 3. Wskaźnik blokady (LOCK) Naciśnięcie przycisku LOCK powoduje wyświetlenie ikony blokady na wyświetlaczu. Po ponownym naciśnięciu ikona znika. Gdy ikona świeci, wszystkie przyciski są nieaktywne z wyjątkiem przycisku LOCK. 4. Wskaźnik ZEGARA (CLOCK) Wskazuje aktualny czas. Po naciśnięciu i przytrzymaniu przycisku CLOCK przez 4 sekundy część wskazująca godzinę zacznie migać. Naciskając przyciski i można nastawić godzinę. Po ponownym naciśnięciu przycisku CLOCK część wskazująca minuty zacznie migać. Naciskając przyciski i można nastawić minuty. Po wprowadzeniu nastaw należy je potwierdzić naciskając przycisk CONFIRM (OK.) 5. Wskaźnik TIMERA Wskazuje moment automatycznego włączenia urządzenia w trybie TIMER ON. Wskazuje moment automatycznego wyłączenia urządzenia w trybie TIMER OFF.

19 PRZEGLĄDY SERWISOWE L.p. Data zgłoszenia Data wykonania 1. Zakres przeglądu Podpis i pieczątka PRZEBIEG GWARANCJI L.p. Data zgłoszenia Data wykonania Zakres naprawy, uwagi Podpis i pieczątka KARTA GWARANCYJNA 4. 5.

20 WARUNKI GWARANCJI Pieczątka sprzedawcy Data sprzedaży MODEL URZĄDZENIA... Dane Klienta: Firma/Imię i Nazwisko:... Adres:... Telefon: Niniejszą gwarancją objęte są urządzenia zakupione w AB Klima, dalej nazywanym gwarantem. 2. Gwarant zapewnia dobrą jakość i sprawne działanie urządzeń, prawidłowo zamontowanych i eksploatowanych zgodnie z przeznaczeniem. 3. Okres gwarancji wynosi 12 miesięcy od daty zakupu. 4. Gwarant będzie zwolniony od odpowiedzialności z tytułu gwarancji jeżeli : dokonano nieprawidłowego montażu lub demontażu, przeróbki urządzeń lub osprzętu pomocniczego, urządzenia zostały zamontowane niezgodnie z instrukcją, nastąpiło uszkodzenie mechaniczne w wyniku niewłaściwego transportu, przechowywania lub na skutek zdarzeń losowych niezależnych od producenta spowodowanych siłą wyższą. 5. Reklamujący zobowiązany jest do wypełnienia zgłoszenia reklamacyjnego. 6. Nie uznaje się roszczeń wynikających z obrażeń cielesnych, zniszczenia surowca, utraty zysku lub innych strat powstałych w wyniku wadliwie działającego sprzętu w okresie gwarancji i poza nim. 7. Koszty przeglądów eksploatacyjnych obciążają klienta. 8. Jedynym dokumentem uprawniającym do roszczeń jest niniejsza gwarancja. 9. Gwarancja bez daty, pieczęci i podpisu sprzedawcy jest nieważna. Kwituję odbiór sprawnego działania urządzenia i instalacji. podpis klienta UWAGA! Karta gwarancyjna bez daty sprzedaży, pieczątki punktu sprzedaży, a także z dokonanymi poprawkami i skreśleniami jest nieważna.
