1 dla rozwoju Mazowsza Mobilne Laboratorium Diagnostyczne ENERGOAUDYT Beneficjent: ZUT ENERGOAUDYT Sp. z o.o. Wartość projektu: ,00 zł Poziom dofinansowania z EFRR: 51% Poziom dofinansowania z budżetu państwa: 9% Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego programu Operacyjnego Województwa Mazowieckiego oraz ze środków budżetu państwa. Informacje źródłowe na temat Regionalnego Programu Operacyjnego Województwa Mazowieckiego znajdują się na stronie:

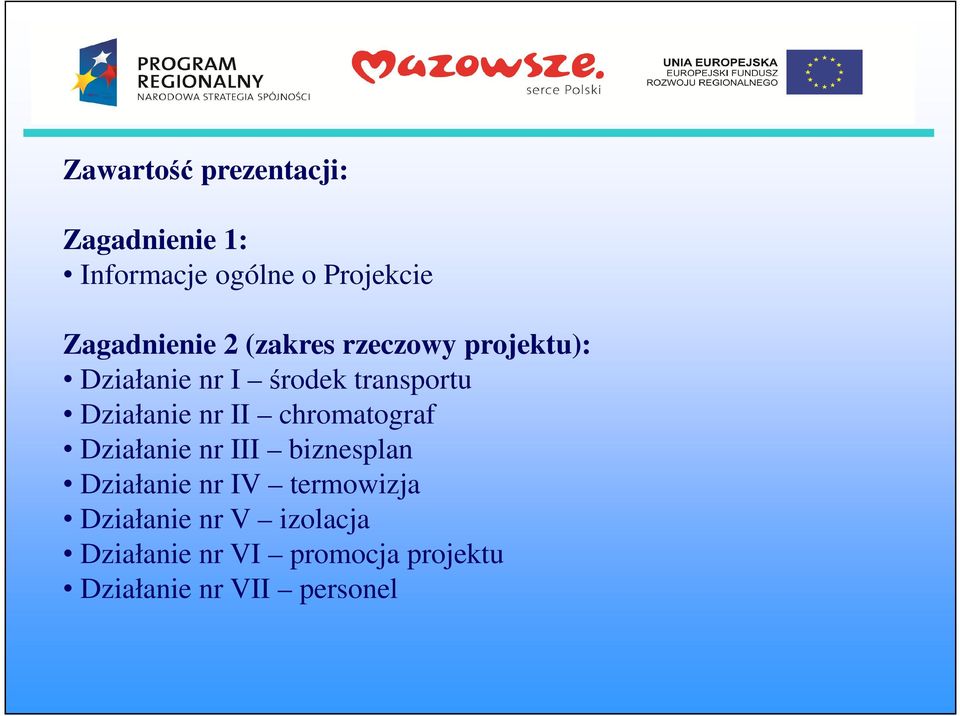

2 Zawartość prezentacji: Zagadnienie 1: Informacje ogólne o Projekcie Zagadnienie 2 (zakres rzeczowy projektu): Zagadnienie 2 (zakres rzeczowy projektu): Działanie nr I środek transportu Działanie nr II chromatograf Działanie nr III biznesplan Działanie nr IV termowizja Działanie nr V izolacja Działanie nr VI promocja projektu Działanie nr VII personel

3 A Informacje ogólne o projekcie Regionalny Program Operacyjny Województwa Mazowieckiego A1 Numer i nazwa Priorytetu RPO WM Priorytet I. Tworzenie warunków dla rozwoju potencjału innowacyjnego i przedsiębiorczości na Mazowszu. A2 Numer i nazwa Działania w ramach Priorytetu RPO WM Działanie 1.5. Rozwój przedsiębiorczości. A3 Tytuł Projektu Mobilne Laboratorium Diagnostyczne ENERGOAUDYT A4 Nazwa Beneficjenta Mirosław Zając Zakład Usług Technicznych ENERGOAUDYT

4 Działanie I środek transportu (wydatek niekwalifikowany) Zakup samochodu jest konieczny z uwagi na konieczność transportu wyposażenia Mobilnego Laboratorium Diagnostycznego Energoaudyt na terenie całego kraju oraz za granicę. W wyniku utworzenia MLDE zakupiony samochód pokonał dystans 60 tyś. kilometrów w okresie 14 miesięcy.

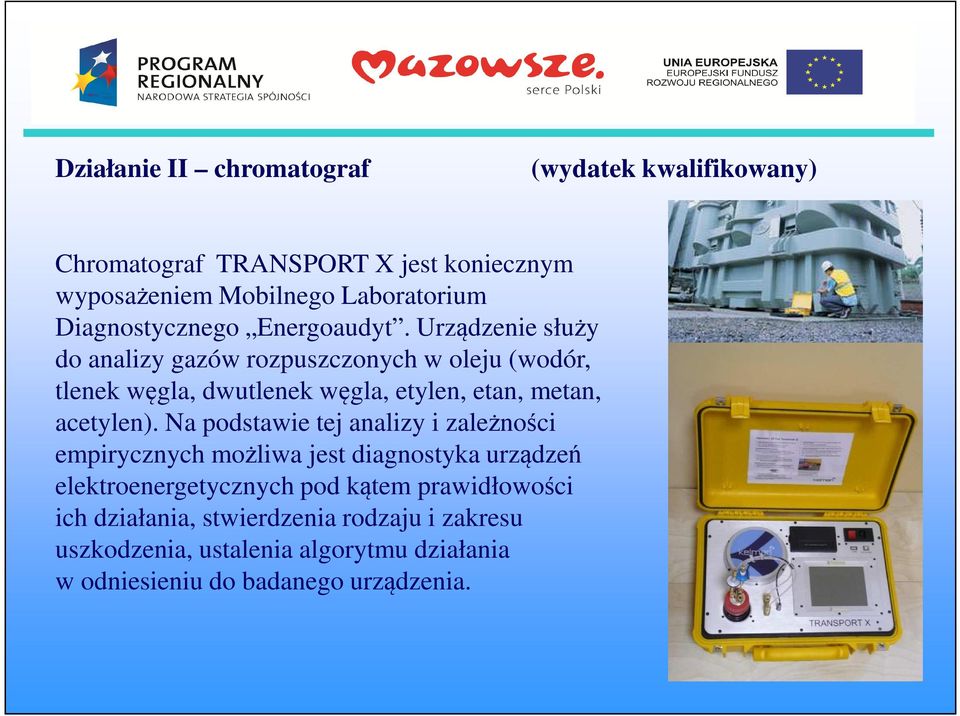

5 Działanie II chromatograf Chromatograf TRANSPORT X jest koniecznym wyposażeniem Mobilnego Laboratorium Diagnostycznego Energoaudyt. Urządzenie służy do analizy gazów rozpuszczonych w oleju (wodór, tlenek węgla, dwutlenek węgla, etylen, etan, metan, acetylen). Na podstawie tej analizy i zależności empirycznych możliwa jest diagnostyka urządzeń elektroenergetycznych pod kątem prawidłowości ich działania, stwierdzenia rodzaju i zakresu uszkodzenia, ustalenia algorytmu działania w odniesieniu do badanego urządzenia.

6 Działanie II chromatograf Przenośny analizator DGA typu TRANSPORT X jest z powodzeniem wykorzystywany na różnych obiektach przemysłowych, min. elektrownie, huty, stacje elektroenergetyczne. Omawiany model spełnia oczekiwania diagnostyczne wielu Zleceniodawców. Omawiany model spełnia oczekiwania diagnostyczne wielu Zleceniodawców. Są to między innymi: PSE Operator S.A., PSE Centrum S.A., PSE Wschód S.A., Polska Grupa Energetyczna S.A., Grupa EDF w Polsce, CELSA Huta Ostrowiec, International Paper Polska

7 Działanie II chromatograf Przykład: Obiekt: Transformator typ: TOTRc 25000/10,5; moc 25/16/8 MVA, rok prod Informacje dodatkowe: Transformator 3-uzwojeniowy z dodatkowym uzwojeniem regulacyjnym, podobciążeniowy przełącznik zaczepów typu V III 200 Y Zadanie: Szczegółowa diagnostyka i kontrola stanu technicznego transformatora po wyłączeniu w trybie doraźnym ze względu na negatywne wyniki analizy DGA (tab.1) wskazującej na rozwijające się uszkodzenie wewnętrzne o charakterze przegrzania o temperaturze C, oraz wyładowania iskrowe. Działania: pełne badania diagnostyczne podjęcie decyzji o demontażu jednostki i rewizji wew. przegląd wewnętrzny i usunięcie usterki montaż transformatora na stanowisku eksploatacji Lp. Gaz wydzielony Orientacyjna dopuszczalna wartość koncentracji gazów rozpuszczonych dla transformatora [ppm] Ilość gazu [ppm] 1 Wodór H Dwutlenek węgla CO Tlenek węgla CO Etylen C 2 H Etan C 2 H Metan CH Acetylen C 2 H SUMA GAZÓW PALNYCH - TDCG: 8308 Tab. 1 Wyniki okresowych badań DGA

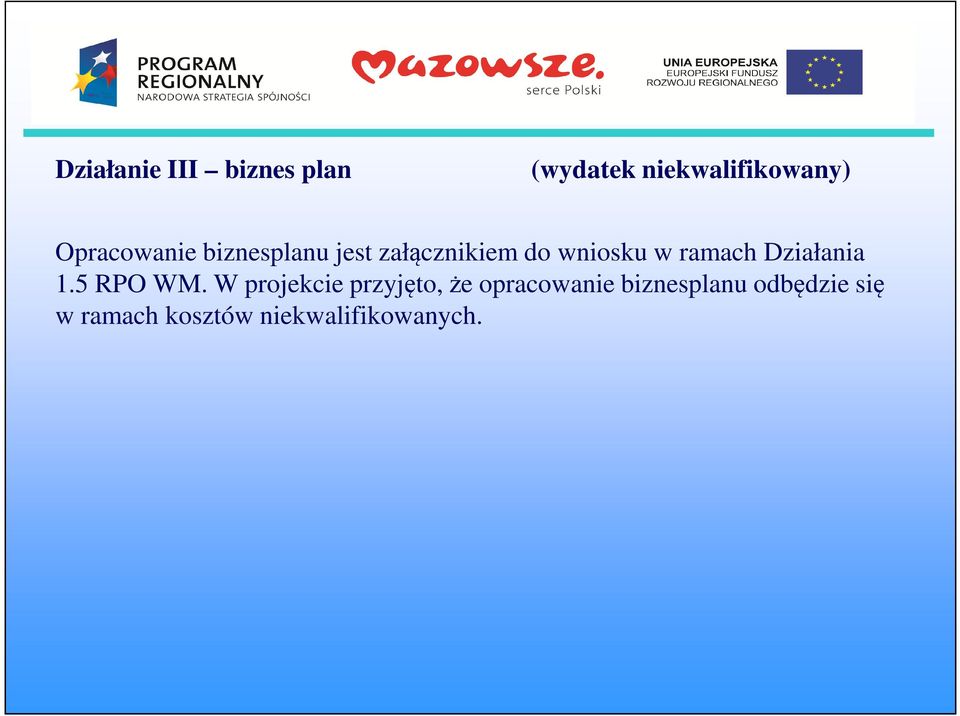

8 Działanie III biznes plan (wydatek niekwalifikowany) Opracowanie biznesplanu jest załącznikiem do wniosku w ramach Działania 1.5 RPO WM. W projekcie przyjęto, że opracowanie biznesplanu odbędzie się w ramach kosztów niekwalifikowanych.

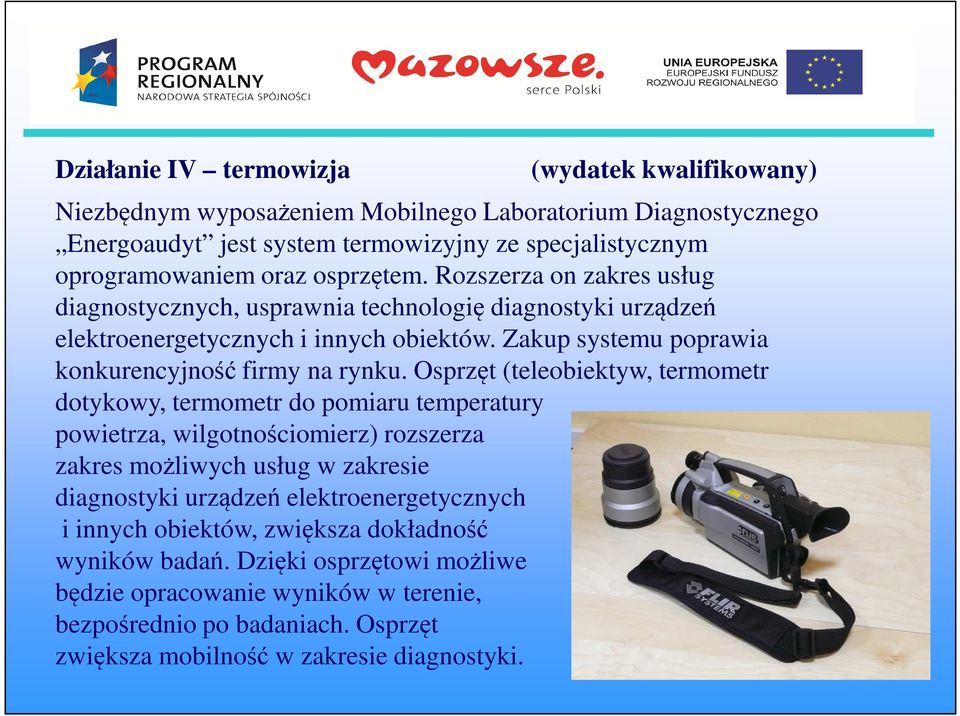

9 Działanie IV termowizja Niezbędnym wyposażeniem Mobilnego Laboratorium Diagnostycznego Energoaudyt jest system termowizyjny ze specjalistycznym oprogramowaniem oraz osprzętem. Rozszerza on zakres usług diagnostycznych, usprawnia technologię diagnostyki urządzeń elektroenergetycznych i innych obiektów. Zakup systemu poprawia konkurencyjność firmy na rynku. Osprzęt (teleobiektyw, termometr dotykowy, termometr do pomiaru temperatury powietrza, wilgotnościomierz) rozszerza zakres możliwych usług w zakresie diagnostyki urządzeń elektroenergetycznych i innych obiektów, zwiększa dokładność wyników badań. Dzięki osprzętowi możliwe będzie opracowanie wyników w terenie, bezpośrednio po badaniach. Osprzęt zwiększa mobilność w zakresie diagnostyki.

10 Działanie IV termowizja Badania termowizyjne są wykorzystywane przede wszystkim do kontroli strategicznych punktów systemu elektroenergetycznego jakimi są transformatory i rozdzielnie najwyższych mocy. Największym zleceniodawcą tego rodzaju badań jest PSE Operator S.A. właściciel stacji elektroenergetycznych na terenie całego kraju. Prezentowana metoda diagnostyczna znajduje również zastosowanie w budownictwie, hutnictwie i innych procesach produkcyjnych. Zadowolenie z świadczonych usług wysokiej jakości potwierdza między innymi Pilkington Polska Sp. z o.o. lider w światowym przemyśle szkła płaskiego.

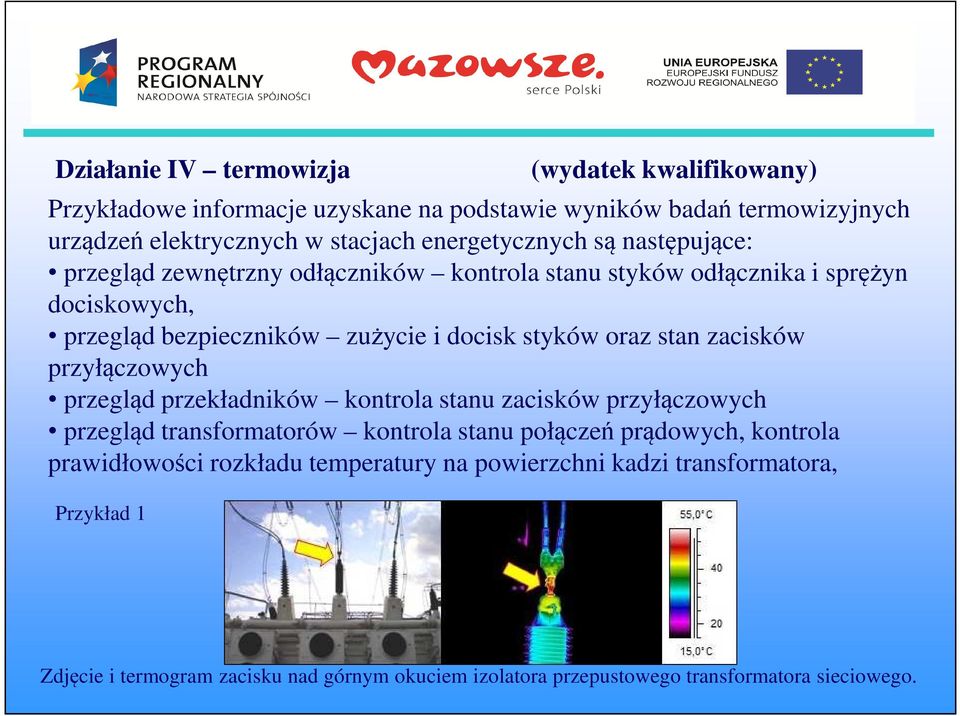

11 Działanie IV termowizja Przykładowe informacje uzyskane na podstawie wyników badań termowizyjnych urządzeń elektrycznych w stacjach energetycznych są następujące: przegląd zewnętrzny odłączników kontrola stanu styków odłącznika i sprężyn dociskowych, przegląd bezpieczników zużycie i docisk styków oraz stan zacisków przyłączowych przegląd przekładników kontrola stanu zacisków przyłączowych przegląd transformatorów kontrola stanu połączeń prądowych, kontrola prawidłowości rozkładu temperatury na powierzchni kadzi transformatora, Przykład 1 Zdjęcie i termogram zacisku nad górnym okuciem izolatora przepustowego transformatora sieciowego.

12 Działanie IV termowizja Przykład 2 Zdjęcie i termogram zacisku kabla zasilającego w szafie sterowniczej układu chłodzenia transformatora. Przykład 3 Zdjęcie i termogram fragmentu kadzi transformatora z widoczną przegrzewającą się śrubą na połączeniu kadzi transformatora z pokrywą.

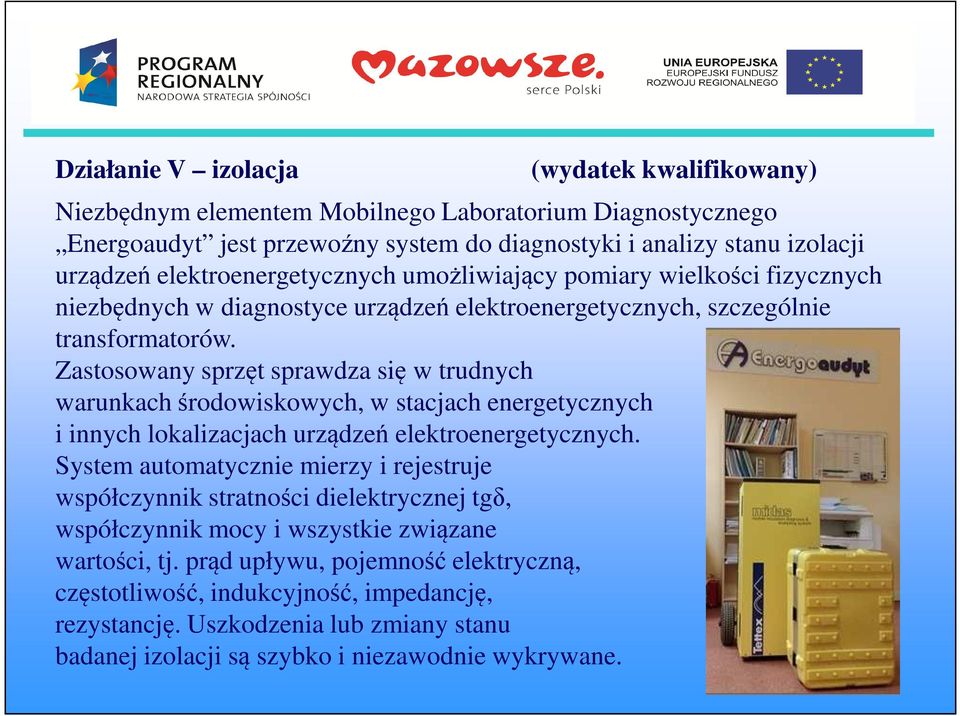

13 Działanie V izolacja Niezbędnym elementem Mobilnego Laboratorium Diagnostycznego Energoaudyt jest przewoźny system do diagnostyki i analizy stanu izolacji urządzeń elektroenergetycznych umożliwiający pomiary wielkości fizycznych niezbędnych w diagnostyce urządzeń elektroenergetycznych, szczególnie transformatorów. Zastosowany sprzęt sprawdza się w trudnych warunkach środowiskowych, w stacjach energetycznych i innych lokalizacjach urządzeń elektroenergetycznych. System automatycznie mierzy i rejestruje współczynnik stratności dielektrycznej tgδ, współczynnik mocy i wszystkie związane wartości, tj. prąd upływu, pojemność elektryczną, częstotliwość, indukcyjność, impedancję, rezystancję. Uszkodzenia lub zmiany stanu badanej izolacji są szybko i niezawodnie wykrywane.

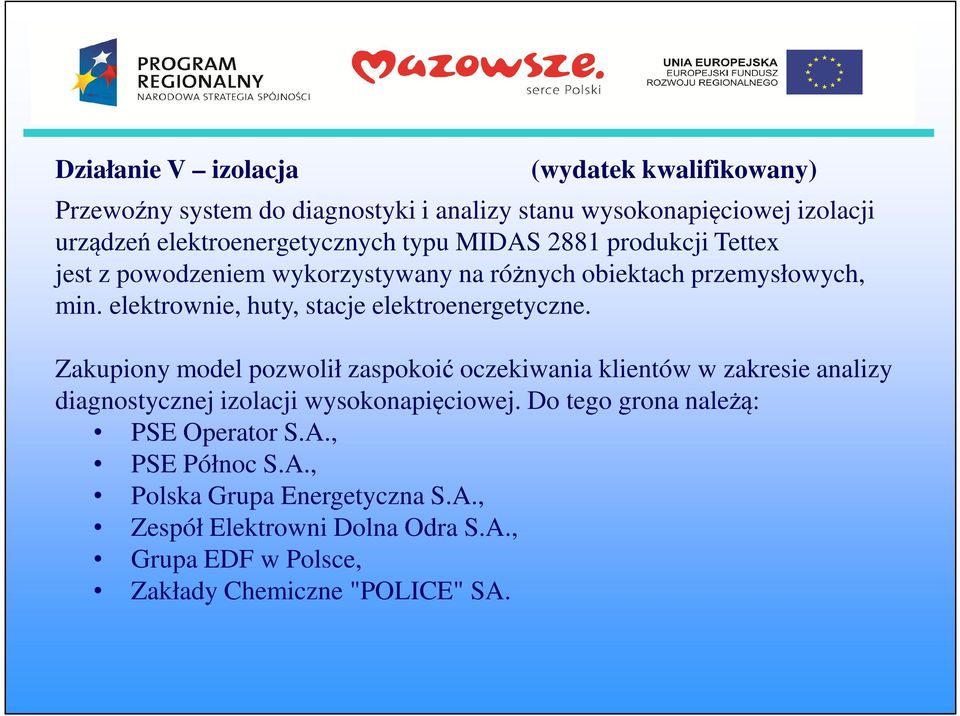

14 Działanie V izolacja Przewoźny system do diagnostyki i analizy stanu wysokonapięciowej izolacji urządzeń elektroenergetycznych typu MIDAS 2881 produkcji Tettex jest z powodzeniem wykorzystywany na różnych obiektach przemysłowych, min. elektrownie, huty, stacje elektroenergetyczne. Zakupiony model pozwolił zaspokoić oczekiwania klientów w zakresie analizy Zakupiony model pozwolił zaspokoić oczekiwania klientów w zakresie analizy diagnostycznej izolacji wysokonapięciowej. Do tego grona należą: PSE Operator S.A., PSE Północ S.A., Polska Grupa Energetyczna S.A., Zespół Elektrowni Dolna Odra S.A., Grupa EDF w Polsce, Zakłady Chemiczne "POLICE" SA.

15 Działanie V izolacja Przykład: Obiekt: Autotransformator typ: AISR3D /400PND; moc 330 MVA, rok prod Informacje dodatkowe: Autotransformator z dodatkowym uzwojeniem wyrównawczym, podobciążeniowy przełącznik zaczepów typu UCCRN 380/1600 Zadanie: Celem badań była okresowa kontrola stanu technicznego izolatorów przepustowych typu , 550/230 kv podczas planowego postoju eksploatacyjnego. Działania: badanie współczynnika stratności dielektrycznej wynik negatywny (Tab. 1) dopuszczalny UST=0,7% podjęcie decyzji o demontażu wadliwych izolatorów montaż nowych izolatorów i badania dopuszczenie autotransformatora do eksploatacji Wniosek: Wadliwe izolatory przepustowe stanowiły zagrożenie dla obsługi i pracującego autotransformatora z zakresu eksplozji i pożaru. Uniknięto być może tragicznej w skutkach awarii. faza 2A 110kV 2B 110kV 2C 110kV napięcie próby [kv] układ pomiarowy* tgδ [%] Cx [pf] 10 UST 1,68 522,6 1 GST 0, UST 1,95 500,3 1 GST 0, UST 2,45 521,8 1 GST 0, Tab. 1 Wyniki okresowych badań tgδ

16 Działanie VI promocja Projektu Działanie to obejmuje szereg przedsięwzięć służących promocji projektu, m.in.: rozbudowa strony internetowej w zakresie możliwości wykorzystania Mobilnego Laboratorium Diagnostycznego Energoaudyt w diagnostyce urządzeń i obiektów

17 Działanie VI promocja Projektu artykuły w specjalistycznej prasie technicznej ( Urządzenia dla Energetyki ) NR 7/08 (35) NR 6/09 (42)

18 Działanie VI promocja Projektu konferencja specjalistyczna n/t możliwości wykorzystania metod diagnostycznych ujętych w projekcie W dniu 6 października 2011 r. w Instytucie W dniu 6 października 2011 r. w Instytucie Technologii Eksploatacji - Państwowym Instytucie Badawczym w Radomiu odbyła się konferencja naukowo-techniczna pt.: Innowacyjne technologie dla energetyki, organizowana z Zakładem Usług Technicznych Energoaudyt Sp. z o.o.

19 Działanie VII personel (wydatek niekwalifikowany) Personel ZUT Energoaudyt Sp. z o. o. gwarantuje efektywne wdrożenie metod diagnostycznych będących składowymi elementami Mobilnego Laboratorium Diagnostycznego Energoaudyt (diagnostyka, promocja, informacja, sprawozdawczość)
