1 RURY ELEKTROINSTALACYJNE I AKCESORIA

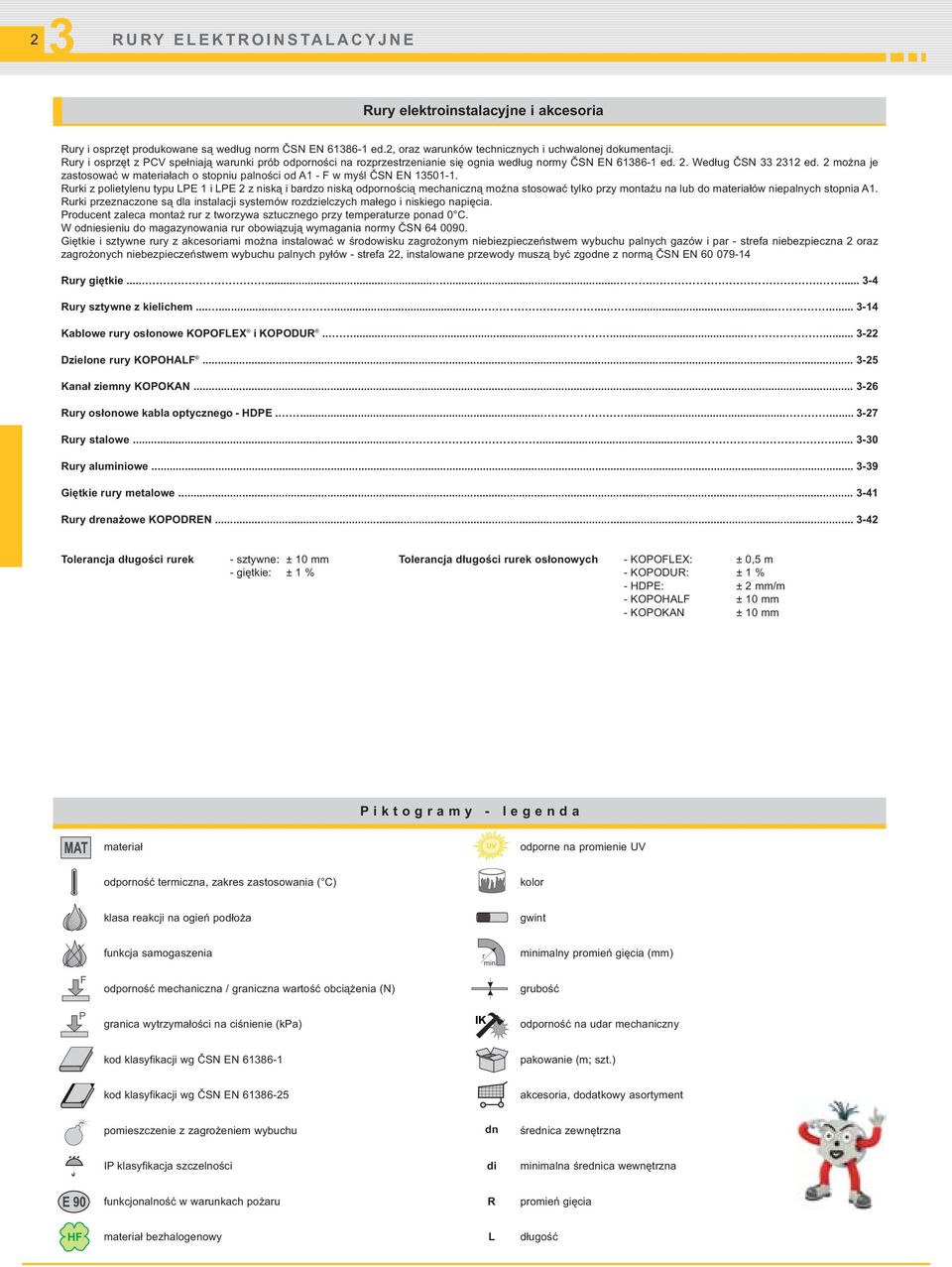

2 2 RURY ELEKTROINSTALACYJNE Rury elektroinstalacyjne i akcesoria Rury i osprzęt produkowane są według norm ČSN EN ed.2, oraz warunków technicznych i uchwalonej dokumentacji. Rury i osprzęt z PCV spełniają warunki prób odporności na rozprzestrzenianie się ognia według normy ČSN EN ed. 2. Według ČSN 212 ed. 2 można je zastosować w materiałach o stopniu palności od A1 - F w myśl ČSN EN Rurki z polietylenu typu LPE 1 i LPE 2 z niską i bardzo niską odpornością mechaniczną można stosować tylko przy montażu na lub do materiałów niepalnych stopnia A1. Rurki przeznaczone są dla instalacji systemów rozdzielczych małego i niskiego napięcia. Producent zaleca montaż rur z tworzywa sztucznego przy temperaturze ponad 0 C. W oiesieniu do magazynowania rur obowiązują wymagania normy ČSN Giętkie i sztywne rury z akcesoriami można instalować w środowisku zagrożonym niebiezpieczeństwem wybuchu palnych gazów i par - strefa niebezpieczna 2 oraz zagrożonych niebezpieczeństwem wybuchu palnych pyłów - strefa 22, instalowane przewody muszą być zgoe z normą ČSN EN Rury giętkie Rury sztywne z kielichem Kablowe rury osłonowe KOPOFLEX i KOPODUR Dzielone rury KOPOHALF Kanał ziemny KOPOKAN Rury osłonowe kabla optycznego - HDPE Rury stalowe Rury aluminiowe Giętkie rury metalowe Rury drenażowe KOPODREN Tolerancja długości rurek - sztywne: ± 10 mm Tolerancja długości rurek osłonowych - KOPOFLEX: ± 0,5 m - giętkie: ± 1 % - KOPODUR: ± 1 % - HDPE: ± 2 mm/m - KOPOHALF ± 10 mm - KOPOKAN ± 10 mm Piktogramy - legenda materiał odporne na promienie UV odporność termiczna, zakres zastosowania ( C) kolor klasa reakcji na ogień podłoża gwint funkcja samogaszenia minimalny promień gięcia (mm) P odporność mechaniczna / graniczna wartość obciążenia (N) granica wytrzymałości na ciśnienie (kpa) grubość odporność na udar mechaniczny kod klasyfikacji wg ČSN EN pakowanie (m; szt.) kod klasyfikacji wg ČSN EN akcesoria, dodatkowy asortyment pomieszczenie z zagrożeniem wybuchu śreica zewnętrzna IP klasyfikacja szczelności di minimalna śreica wewnętrzna funkcjonalność w warunkach pożaru R promień gięcia materiał bezhalogenowy L długość

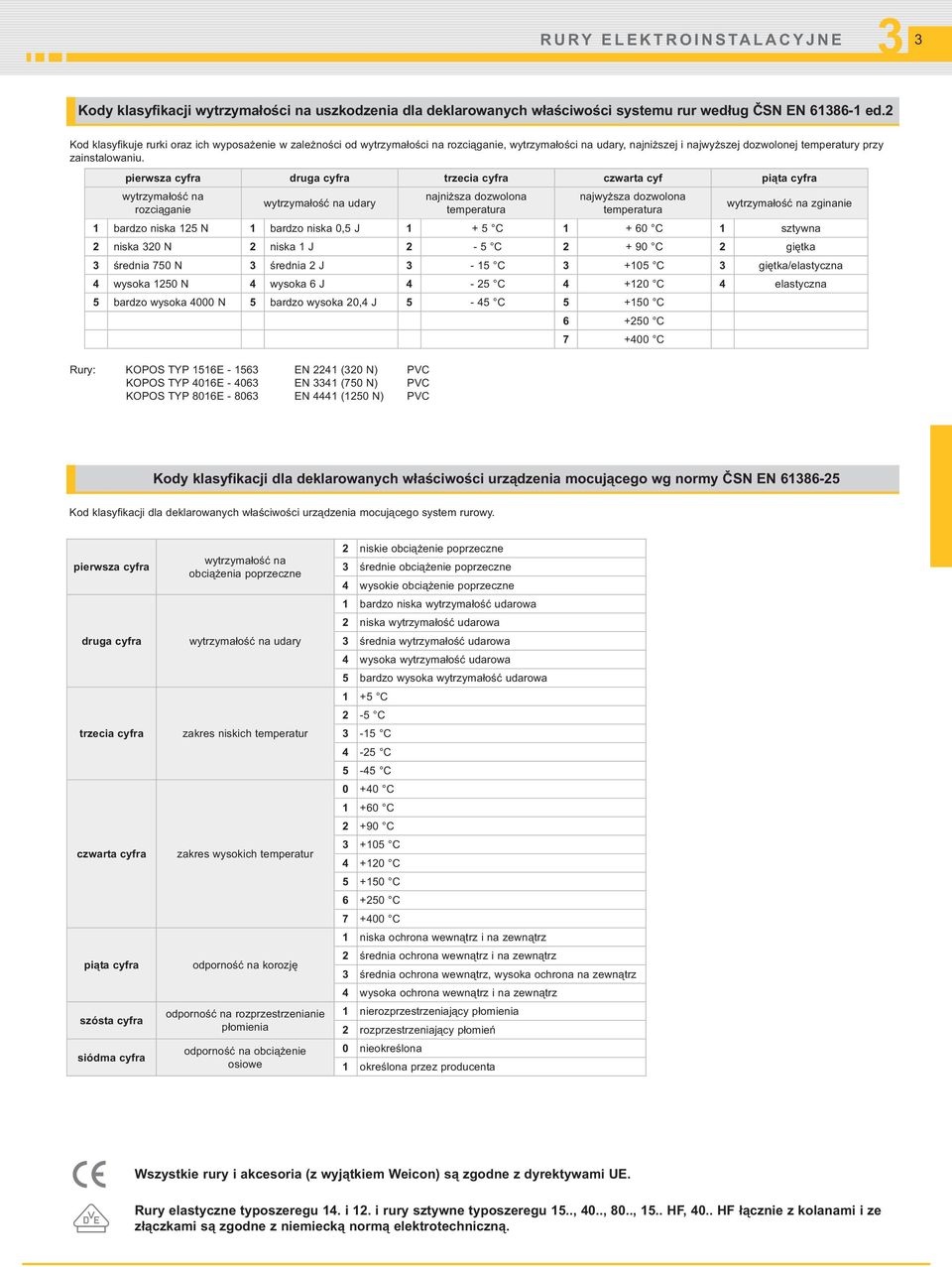

3 RURY ELEKTROINSTALACYJNE Kody klasyfikacji wytrzymałości na uszkodzenia dla deklarowanych właściwości systemu rur według ČSN EN ed.2 Kod klasyfikuje rurki oraz ich wyposażenie w zależności od wytrzymałości na rozciąganie, wytrzymałości na udary, najniższej i najwyższej dozwolonej temperatury przy zainstalowaniu. pierwsza cyfra druga cyfra trzecia cyfra czwarta cyf piąta cyfra wytrzymałość na rozciąganie wytrzymałość na udary Rury: KOPOS TYP 1516E EN 2241 (20 N) PVC KOPOS TYP 4016E EN 41 (750 N) PVC KOPOS TYP 8016E EN 4441 (1250 N) PVC najniższa dozwolona temperatura najwyższa dozwolona temperatura wytrzymałość na zginanie 1 bardzo niska 125 N 1 bardzo niska 0,5 J C C 1 sztywna 2 niska 20 N 2 niska 1 J 2-5 C C 2 giętka śreia 750 N śreia 2 J - 15 C +105 C giętka/elastyczna 4 wysoka 1250 N 4 wysoka 6 J 4-25 C C 4 elastyczna 5 bardzo wysoka 4000 N 5 bardzo wysoka 20,4 J 5-45 C C C C Kody klasyfikacji dla deklarowanych właściwości urządzenia mocującego wg normy ČSN EN Kod klasyfikacji dla deklarowanych właściwości urządzenia mocującego system rurowy. pierwsza cyfra druga cyfra trzecia cyfra czwarta cyfra piąta cyfra szósta cyfra siódma cyfra wytrzymałość na obciążenia poprzeczne wytrzymałość na udary zakres niskich temperatur zakres wysokich temperatur odporność na korozję odporność na rozprzestrzenianie płomienia odporność na obciążenie osiowe 2 niskie obciążenie poprzeczne śreie obciążenie poprzeczne 4 wysokie obciążenie poprzeczne 1 bardzo niska wytrzymałość udarowa 2 niska wytrzymałość udarowa śreia wytrzymałość udarowa 4 wysoka wytrzymałość udarowa 5 bardzo wysoka wytrzymałość udarowa 1 +5 C 2-5 C -15 C 4-25 C 5-45 C C C C +105 C C C C C 1 niska ochrona wewnątrz i na zewnątrz 2 śreia ochrona wewnątrz i na zewnątrz śreia ochrona wewnątrz, wysoka ochrona na zewnątrz 4 wysoka ochrona wewnątrz i na zewnątrz 1 nierozprzestrzeniający płomienia 2 rozprzestrzeniający płomień 0 nieokreślona 1 określona przez producenta Wszystkie rury i akcesoria (z wyjątkiem Weicon) są zgoe z dyrektywami UE. Rury elastyczne typoszeregu 14. i 12. i rury sztywne typoszeregu 15.., 40.., 80.., 15.. HF, 40.. HF łącznie z kolanami i ze złączkami są zgoe z niemiecką normą elektrotechniczną.

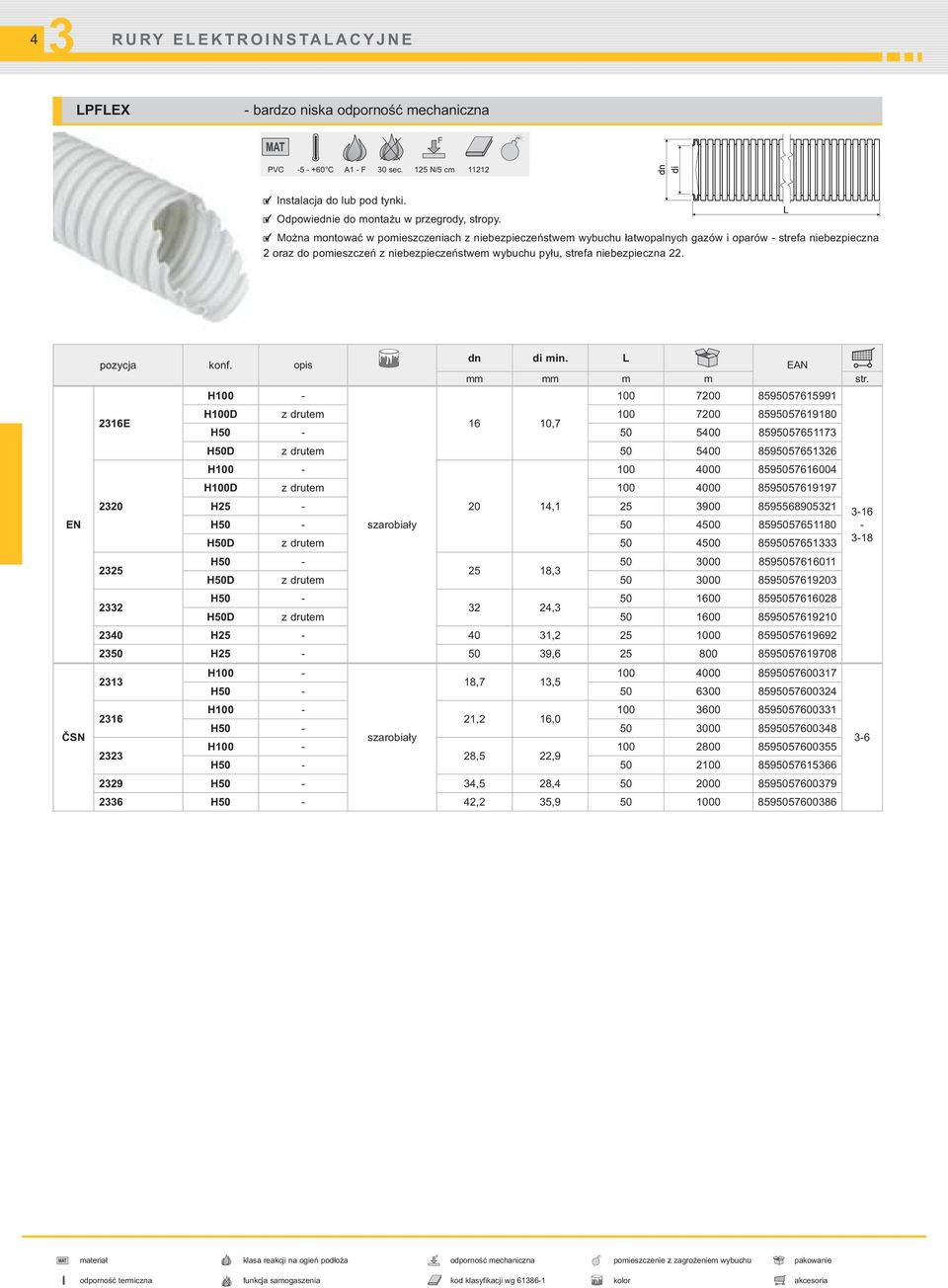

4 4 RURY ELEKTROINSTALACYJNE LPFLEX - bardzo niska odporność mechaniczna PVC C A1 - F 0 sec. 125 N/5 cm Instalacja do lub pod tynki. Odpowieie do montażu w przegrody, stropy. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. EN ČSN opis 216E H100 - di min. L mm mm m m str H100D z drutem ,7 H H50D z drutem H H100D z drutem H , H50 - szarobiały H50D z drutem H , H50D z drutem H , H50D z drutem H , H , H ,7 1,5 H H ,2 16,0 H szarobiały H ,5 22,9 H H50-4,5 28, H50-42,2 5, materiał klasa reakcji na ogień podłoża odporność mechaniczna pomieszczenie z zagrożeniem wybuchu pakowanie odporność termiczna funkcja samogaszenia kod klasyfikacji wg kolor akcesoria

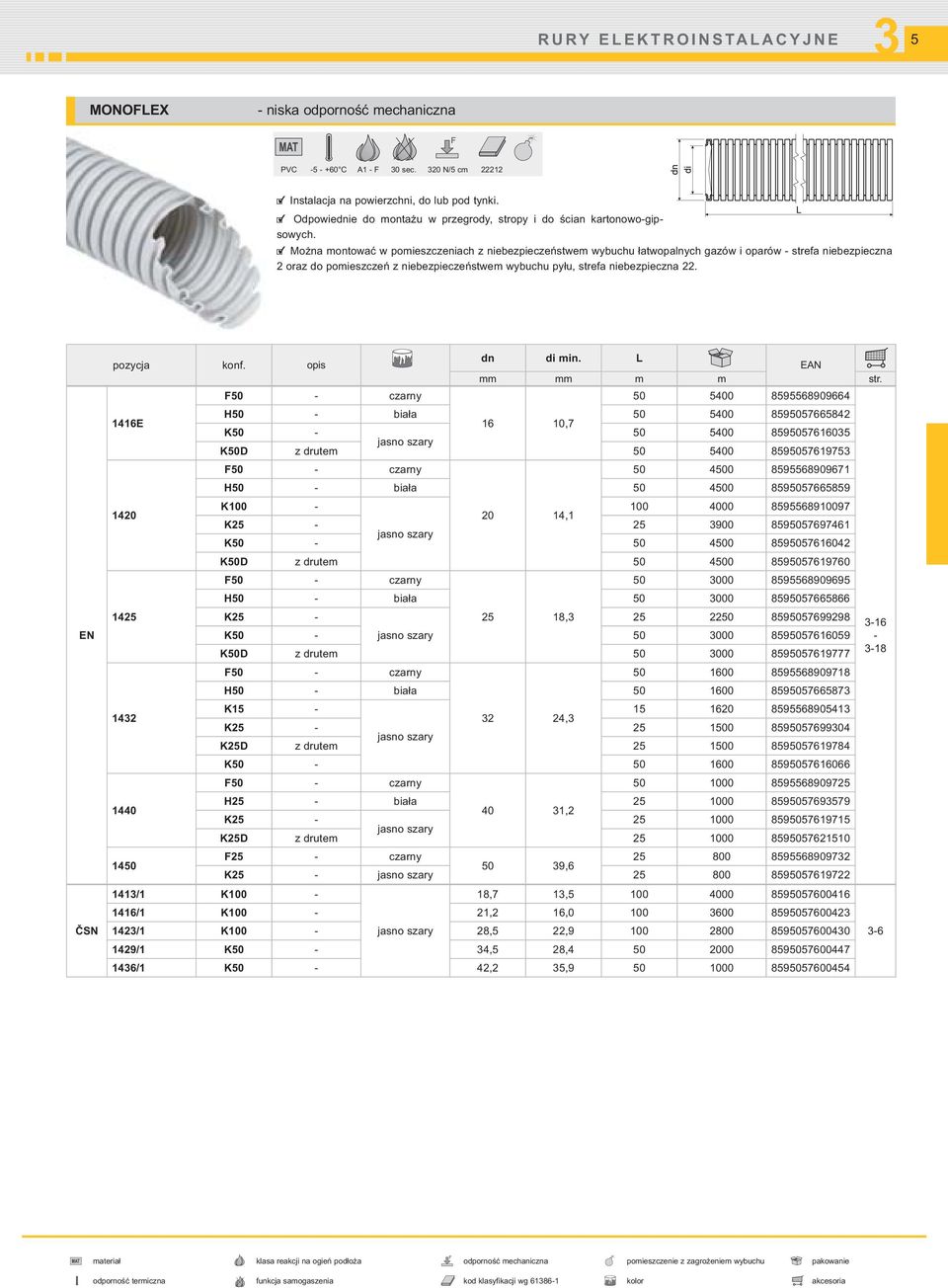

5 RURY ELEKTROINSTALACYJNE 5 MONOFLEX - niska odporność mechaniczna PVC C A1 - F 0 sec. 20 N/5 cm Instalacja na powierzchni, do lub pod tynki. Odpowieie do montażu w przegrody, stropy i do ścian kartonowo-gipsowych. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. EN ČSN di min. L opis mm mm m m str. F H50 - biała E 16 10,7 K jasno szary K50D z drutem /1 K100 - F H50 - biała K ,1 K jasno szary K K50D z drutem F H50 - biała K , K50 - jasno szary K50D z drutem F H50 - biała K , K jasno szary K25D z drutem K F H25 - biała ,2 K jasno szary K25D z drutem F ,6 K25 - jasno szary ,7 1, /1 K100-21,2 16, /1 K100 - jasno szary 28,5 22, /1 K50-4,5 28, /1 K50-42,2 5, materiał klasa reakcji na ogień podłoża odporność mechaniczna pomieszczenie z zagrożeniem wybuchu pakowanie odporność termiczna funkcja samogaszenia kod klasyfikacji wg kolor akcesoria

6 6 RURY ELEKTROINSTALACYJNE SUPER MONOFLEX - śreia odporność mechaniczna PVC C A1 - F 0 sec. 750 N/5 cm 212 Instalacja na powierzchni, do lub pod tynki. Odpowieie do montażu w przegrody, stropy i do ścian kartonowogipsowych. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. EN opis 1216E di L min. mm mm m m str. L ,7 L50D z drutem L ,1 L50D z drutem L , L50D z drutem ciemno szary L , L25D z drutem L ,2 L25D z drutem L , Złączki dla rur giętkich ČSN PVC C A1 - F 0 sec. ČSN rury mm szt XX 21,2 50; XX biała 28, XX 4, Zaciski do rur giętkich ČSN PVC C A1 - F 0 sec Uchwyty mają wytłoczone wypustki łączące, które umożliwiają połączenie szeregowe dwóch lub więcej uchwytów, co pozwala tworzyć spójne szeregi rur a także rowki umożliwiające zamontowanie w listwach nośnych serii 5820/.. (patrz: str. 2-67). Montaż wykonujemy wciśnięciem rury pomiędzy szczęki uchwytu. ČSN di H mm mm szt. 51 LB 19, LB 21, szary 521 LB 27, LB 5, materiał klasa reakcji na ogień podłoża odporność mechaniczna kod klasyfikacji wg kolor akcesoria odporność termiczna funkcja samogaszenia kod klasyfikacji wg pomieszczenie z zagrożeniem wybuchu pakowanie

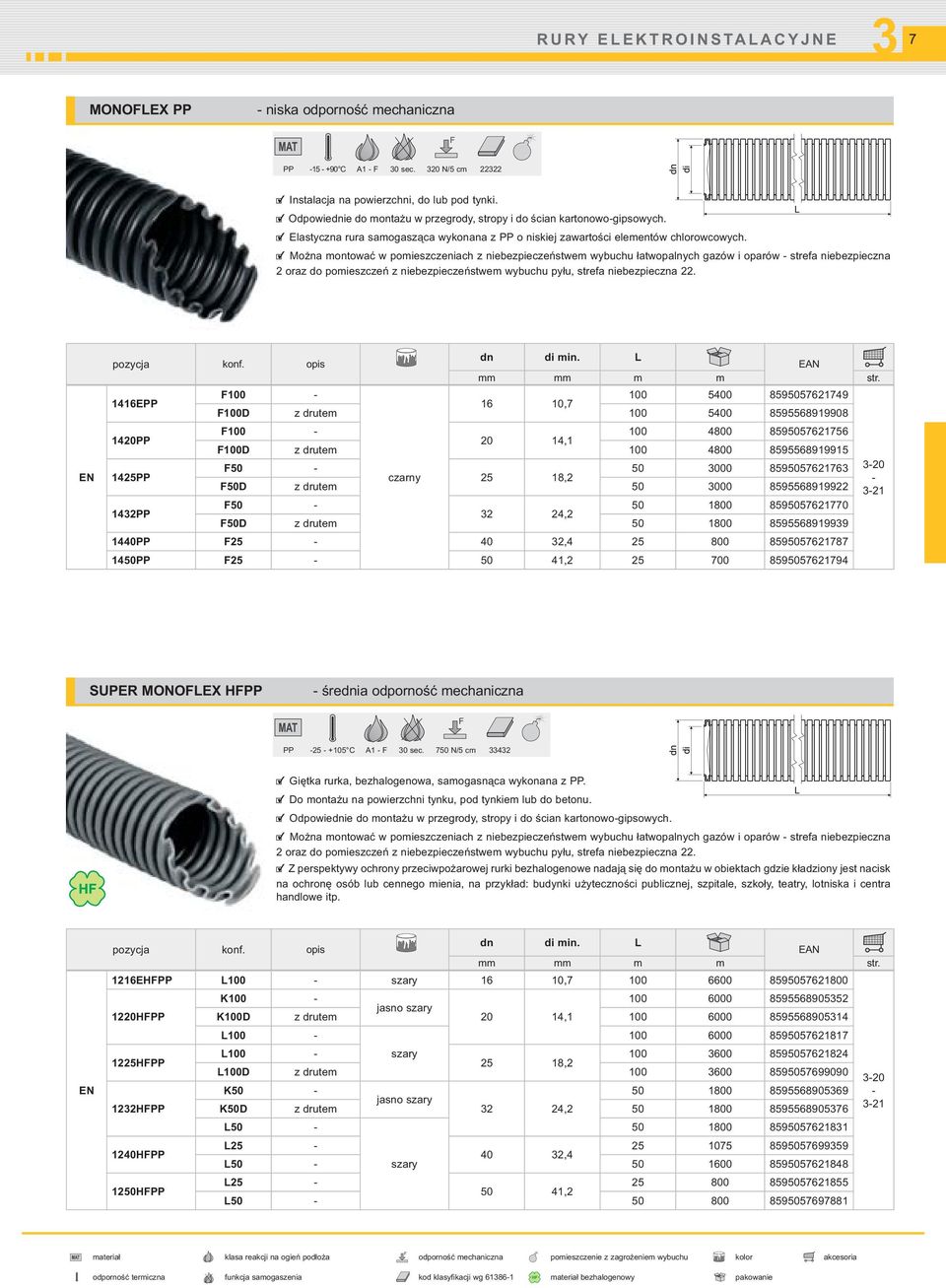

7 RURY ELEKTROINSTALACYJNE 7 MONOFLEX PP - niska odporność mechaniczna PP C A1 - F 0 sec. 20 N/5 cm 2222 Instalacja na powierzchni, do lub pod tynki. Odpowieie do montażu w przegrody, stropy i do ścian kartonowo-gipsowych. Elastyczna rura samogasząca wykonana z PP o niskiej zawartości elementów chlorowcowych. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. EN opis 1416EPP 1420PP 1425PP di min. L mm mm m m str. F ,7 F100D z drutem F ,1 F100D z drutem F ,2 F50D z drutem PP F ,2 F50D z drutem PP F , PP F , SUPER MONOFLEX HFPP - śreia odporność mechaniczna PP C A1 - F 0 sec. 750 N/5 cm 42 Giętka rurka, bezhalogenowa, samogasnąca wykonana z PP. Do montażu na powierzchni tynku, pod tynkiem lub do betonu. Odpowieie do montażu w przegrody, stropy i do ścian kartonowo-gipsowych. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. Z perspektywy ochrony przeciwpożarowej rurki bezhalogenowe nadają się do montażu w obiektach gdzie kładziony jest nacisk na ochronę osób lub cennego mienia, na przykład: budynki użyteczności publicznej, szpitale, szkoły, teatry, lotniska i centra handlowe itp. EN opis di min. L mm mm m m str. 1216EHFPP L100 - szary 16 10, HFPP 1225HFPP 122HFPP 1240HFPP 1250HFPP K jasno szary K100D z drutem 20 14, L L100 - szary ,2 L100D z drutem K jasno szary K50D z drutem 2 24, L L ,4 L50 - szary L ,2 L materiał klasa reakcji na ogień podłoża odporność mechaniczna pomieszczenie z zagrożeniem wybuchu kolor akcesoria odporność termiczna funkcja samogaszenia kod klasyfikacji wg materiał bezhalogenowy pakowanie

8 8 RURY ELEKTROINSTALACYJNE APAFS, APACS - niska odporność mechaniczna PA układanie na stałe: C A1 - F 0 sec. 20 N/5 cm układanie ruchome: C * Giętka rurka, odporna na działanie promieni UV, bezhalogenowa, samogasnąca wykonana z PA 6. Z perspektywy ochrony przeciwpożarowej rurki bezhalogenowe nadają się do montażu w obiektach gdzie kładziony jest nacisk na ochronę osób lub cennego mienia, na przykład: budynki użyteczności publicznej, szpitale, szkoły, teatry, lotniska i centra handlowe itp. * właściwości elektryczne nieokreślone EN di min. L mm mm m APAFS16 F50 15,8 11, APAFS21 F50 21,2 16, APAFS28 F50 28,5 22, APAFS4 F50 4,5 28, APACS42 F25 42,5 5, APACS54 F25 54,5 46, APACS80 F10 79, 67, Akcesoria giętkich rur APAFS / APACS Adaptalok to system dodatków, który umożliwia zakończenie i umocowanie rury. Dodatki umożliwiają odgałęzienie o 45, 90 i proste zakończenie wyposażone gwintem M16 - M50 lub PG1,5 - PG48. Zakończenie rury jest możliwe także z kołnierzem. Montaż i demontaż jest prosty i szybki. W celu demontażu dostarczana jest część demontażowa, która umożliwia szybko i bez uszkodzeń zdjąć końcówkę. Adaptory przeszły pomyślnie próby według metodologii normy ČSN EN System można montować w pomieszczeniach strefy zagrożenia 2 w środowisku z zagrożeniem wybuchu palnych gazów i oparów. Sprzedaż od 1 sztuki. Wzajemna kombinacja dodatków i rury zawsze kieruje się zewnętrzną śreicą zastosowanej rury. PA układanie na stałe: C 0 sec. IP66 układanie ruchome: C Adaptalok z kołnierzem prosty Adaptalok z kołnierzem 90 Adaptalok z kołnierzem 45 Adaptalok końcówka rury mm 16 A16FL A16FL A16FL A-ES A-ES A21FL A21FL A21FL A28FL A28FL A28FL A-ES A-ES A-ES A80FL materiał klasa reakcji na ogień podłoża odporność mechaniczna klasyfikacja IP odporne na promienie UV akcesoria odporność termiczna funkcja samogaszenia pomieszczenie z zagrożeniem wybuchu materiał bezhalogenowy kolor

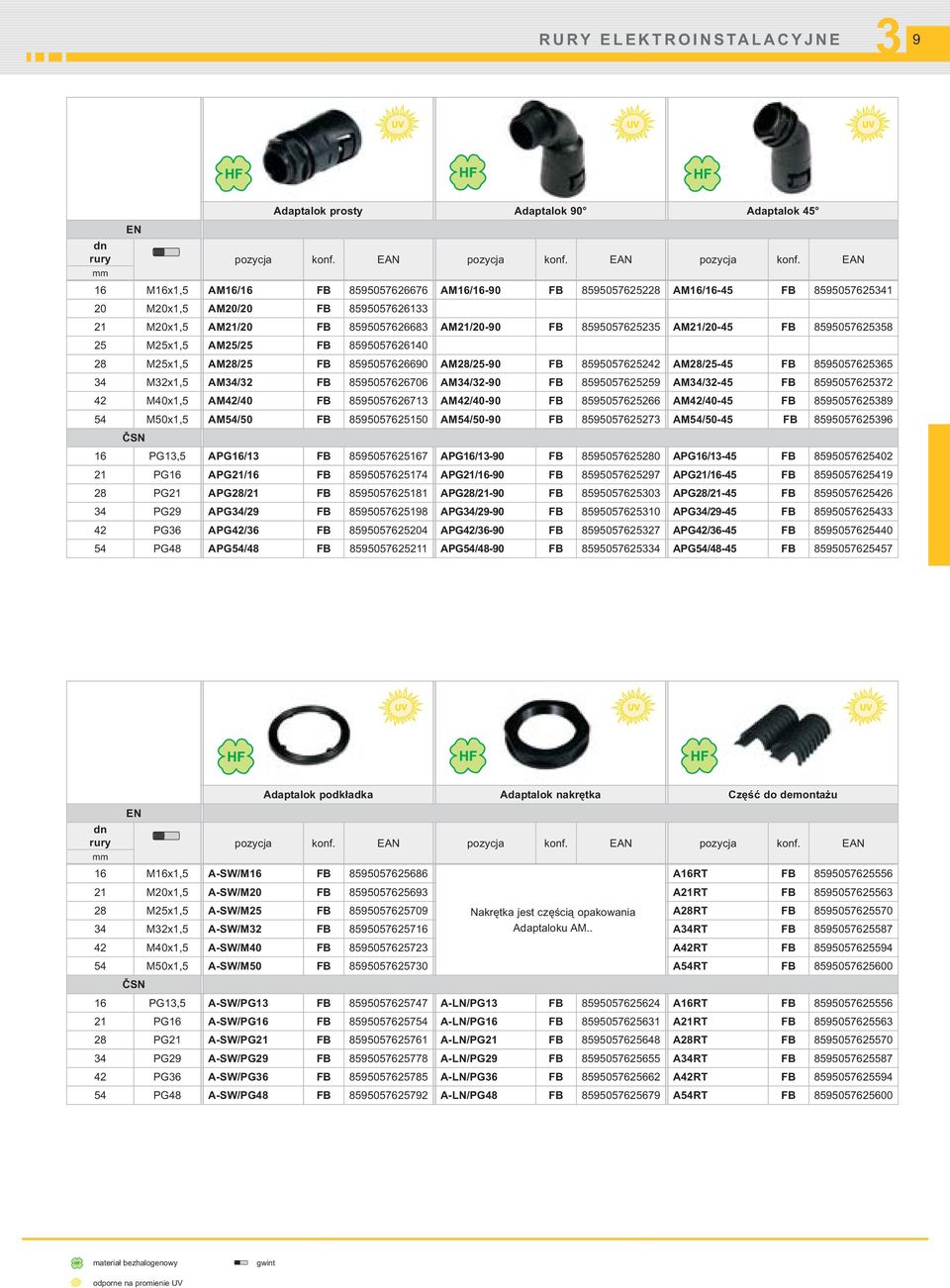

9 RURY ELEKTROINSTALACYJNE 9 EN Adaptalok prosty Adaptalok 90 Adaptalok 45 rury mm 16 M16x1,5 AM16/ AM16/ AM16/ M20x1,5 AM20/ M20x1,5 AM21/ AM21/ AM21/ M25x1,5 AM25/ M25x1,5 AM28/ AM28/ AM28/ M2x1,5 AM4/ AM4/ AM4/ M40x1,5 AM42/ AM42/ AM42/ M50x1,5 AM54/ AM54/ AM54/ ČSN 16 PG1,5 APG16/ APG16/ APG16/ PG16 APG21/ APG21/ APG21/ PG21 APG28/ APG28/ APG28/ PG29 APG4/ APG4/ APG4/ PG6 APG42/ APG42/ APG42/ PG48 APG54/ APG54/ APG54/ EN Adaptalok podkładka Adaptalok nakrętka Część do demontażu rury mm 16 M16x1,5 A-SW/M A16RT M20x1,5 A-SW/M A21RT M25x1,5 A-SW/M Nakrętka jest częścią opakowania A28RT M2x1,5 A-SW/M Adaptaloku AM.. A4RT M40x1,5 A-SW/M A42RT M50x1,5 A-SW/M A54RT ČSN 16 PG1,5 A-SW/PG A-LN/PG A16RT PG16 A-SW/PG A-LN/PG A21RT PG21 A-SW/PG A-LN/PG A28RT PG29 A-SW/PG A-LN/PG A4RT PG6 A-SW/PG A-LN/PG A42RT PG48 A-SW/PG A-LN/PG A54RT materiał bezhalogenowy gwint odporne na promienie UV

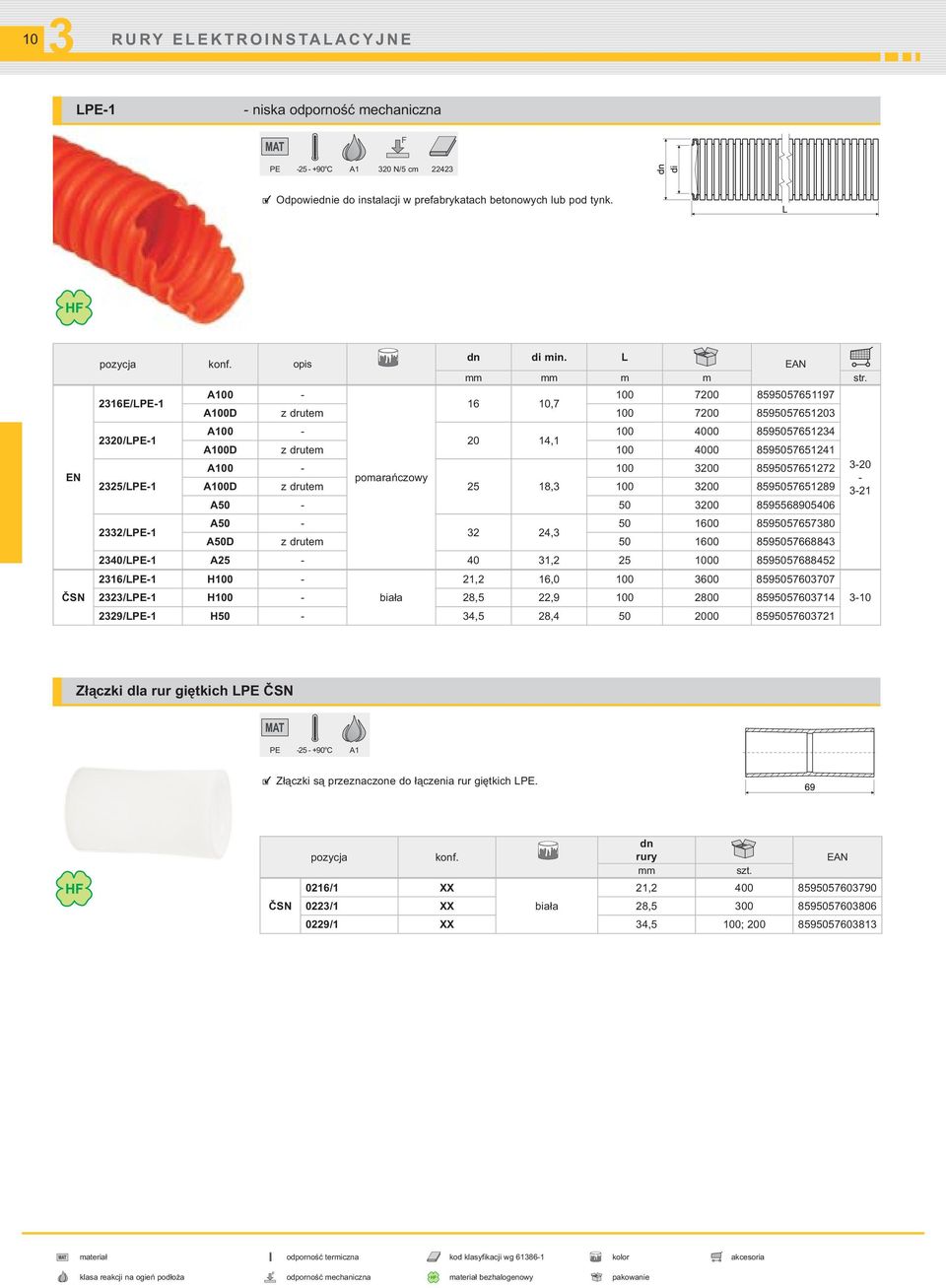

10 10 RURY ELEKTROINSTALACYJNE LPE-1 - niska odporność mechaniczna PE C A1 20 N/5 cm 2242 Odpowieie do instalacji w prefabrykatach betonowych lub pod tynk. EN ČSN opis di min. L mm mm m m str. 216E/LPE-1 A ,7 A100D z drutem /LPE-1 A ,1 A100D z drutem A pomarańczowy - 225/LPE-1 A100D z drutem 25 18, A /LPE-1 A , A50D z drutem /LPE-1 A , /LPE-1 H100-21,2 16, /LPE-1 H100 - biała 28,5 22, /LPE-1 H50-4,5 28, Złączki dla rur giętkich LPE ČSN PE C A1 Złączki są przeznaczone do łączenia rur giętkich LPE. ČSN rury mm szt. 0216/1 XX 21, /1 XX biała 28, /1 XX 4,5 100; materiał odporność termiczna kod klasyfikacji wg kolor akcesoria klasa reakcji na ogień podłoża odporność mechaniczna materiał bezhalogenowy pakowanie

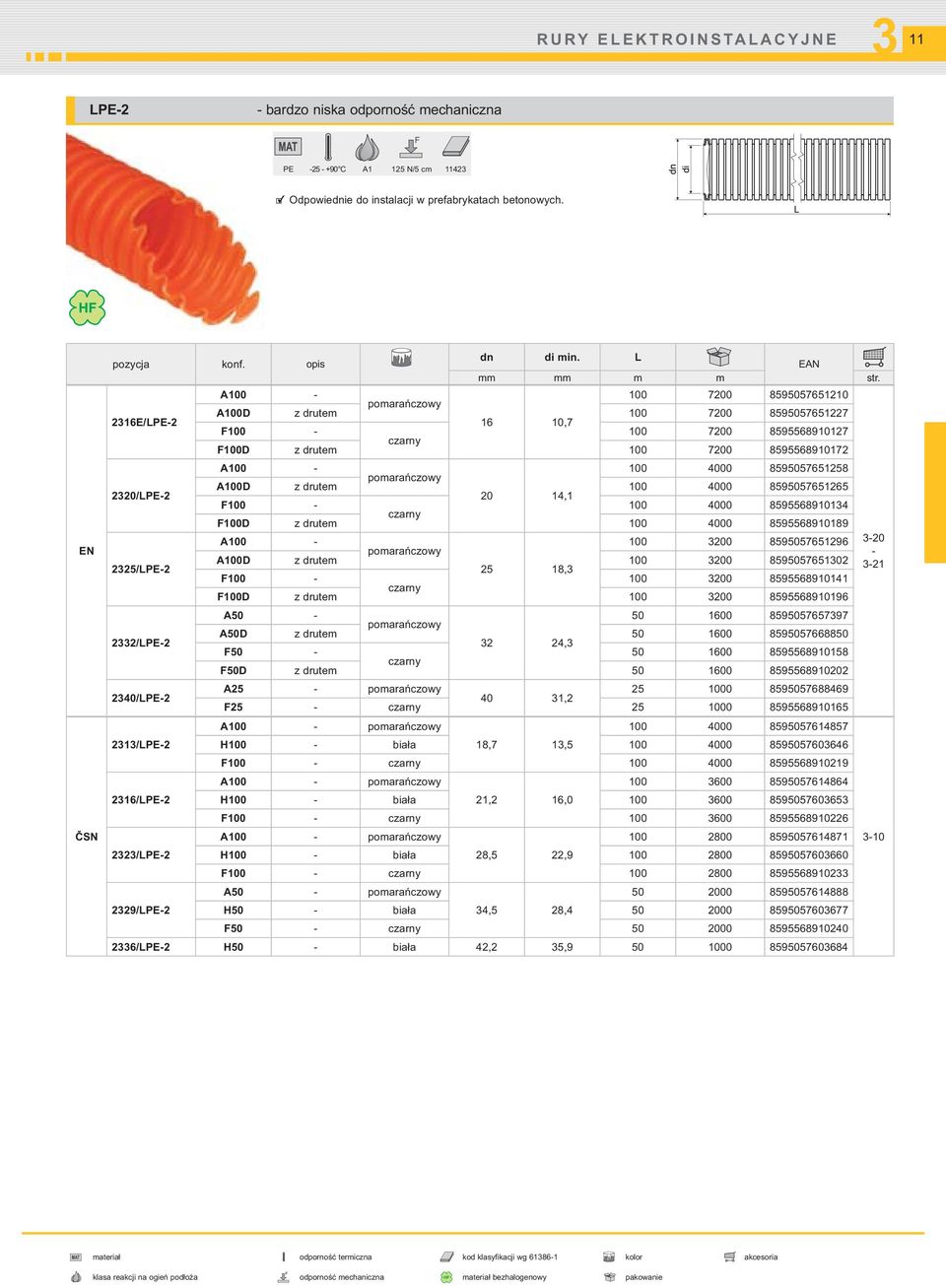

11 RURY ELEKTROINSTALACYJNE 11 LPE-2 - bardzo niska odporność mechaniczna PE C A1 125 N/5 cm 1142 Odpowieie do instalacji w prefabrykatach betonowych. EN ČSN opis di min. L mm mm m m str. 216E/LPE-2 A pomarańczowy A100D z drutem ,7 F F100D z drutem /LPE-2 A pomarańczowy A100D z drutem ,1 F F100D z drutem /LPE-2 A pomarańczowy - A100D z drutem , -21 F F100D z drutem /LPE-2 A pomarańczowy A50D z drutem , F F50D z drutem /LPE-2 A25 - pomarańczowy ,2 F A100 - pomarańczowy /LPE-2 H100 - biała 18,7 1, F /LPE-2 22/LPE-2 A100 - pomarańczowy H100 - biała 21,2 16, F A100 - pomarańczowy H100 - biała 28,5 22, F A50 - pomarańczowy /LPE-2 H50 - biała 4,5 28, F /LPE-2 H50 - biała 42,2 5, materiał odporność termiczna kod klasyfikacji wg kolor akcesoria klasa reakcji na ogień podłoża odporność mechaniczna materiał bezhalogenowy pakowanie

12 12 RURY ELEKTROINSTALACYJNE LPE-1 - odporne na promienie UV, niska odporność mechaniczna PE C A1 20 N/5 cm 2242 Giętka, odporna na promienie UV rurka przelotowa dla instalacji zewnętrznych. EN opis 220/LPE-1 225/LPE-1 22/LPE-1 di min. L mm mm m m str. F1.DU z drutem ,1 F1.U F1.DU z drutem , F1.U F50DU z drutem , F50U LPE-2 - odporne na promienie UV, bardzo niska odporność mechaniczna PE C A1 125 N/5 cm 1142 Giętka, odporna na promienie UV rurka przelotowa dla instalacji zewnętrznych. EN opis 220/LPE-2 225/LPE-2 22/LPE-2 di min. L mm mm m m str. F1.DU z drutem ,1 F1.U F1.DU z drutem , F1.U F50DU z drutem , F50U materiał klasa reakcji na ogień podłoża kod klasyfikacji wg odporne na promienie UV pakowanie odporność termiczna odporność mechaniczna materiał bezhalogenowy kolor akcesoria

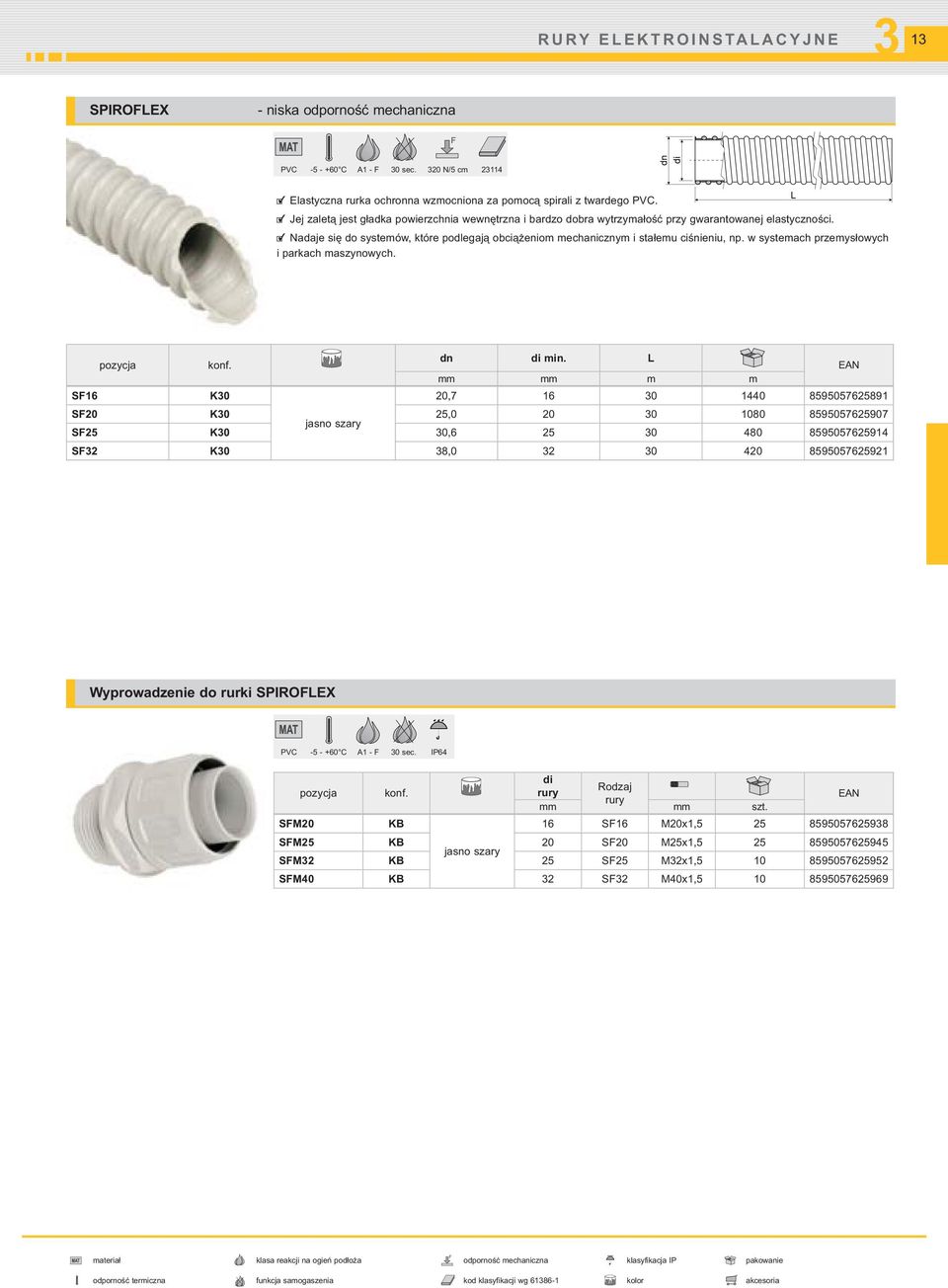

13 RURY ELEKTROINSTALACYJNE 1 SPIROFLEX - niska odporność mechaniczna PVC C A1 - F 0 sec. 20 N/5 cm 2114 Elastyczna rurka ochronna wzmocniona za pomocą spirali z twardego PVC. Jej zaletą jest gładka powierzchnia wewnętrzna i bardzo dobra wytrzymałość przy gwarantowanej elastyczności. Nadaje się do systemów, które podlegają obciążeniom mechanicznym i stałemu ciśnieniu, np. w systemach przemysłowych i parkach maszynowych. di min. L mm mm m m SF16 K0 20, SF20 K0 25, jasno szary SF25 K0 0, SF2 K0 8, Wyprowadzenie do rurki SPIROFLEX PVC C A1 - F 0 sec. IP64 di Rodzaj rury rury mm mm szt. SFM20 KB 16 SF16 M20x1, SFM25 KB 20 SF20 M25x1, jasno szary SFM2 KB 25 SF25 M2x1, SFM40 KB 2 SF2 M40x1, materiał klasa reakcji na ogień podłoża odporność mechaniczna klasyfikacja IP pakowanie odporność termiczna funkcja samogaszenia kod klasyfikacji wg kolor akcesoria

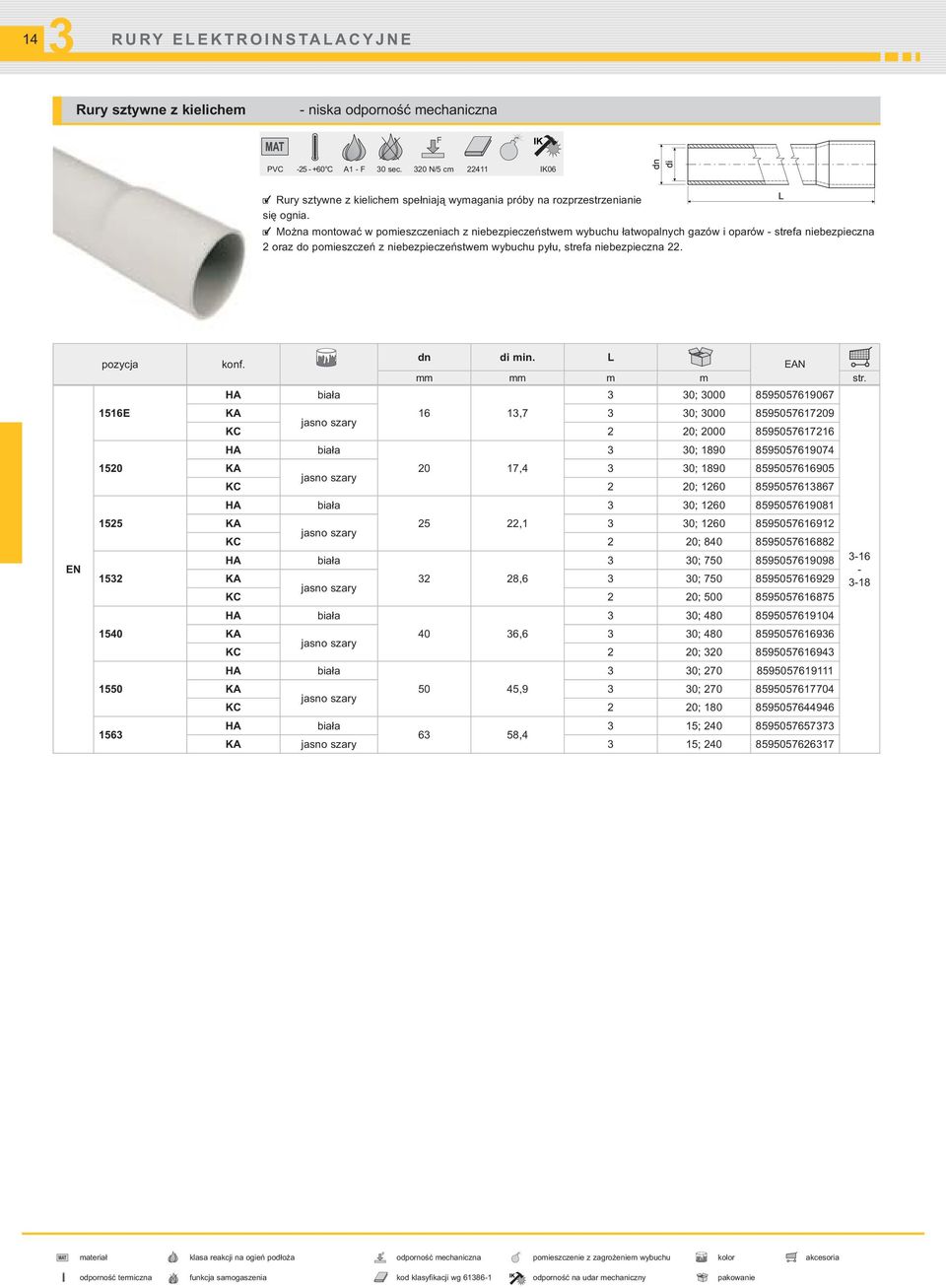

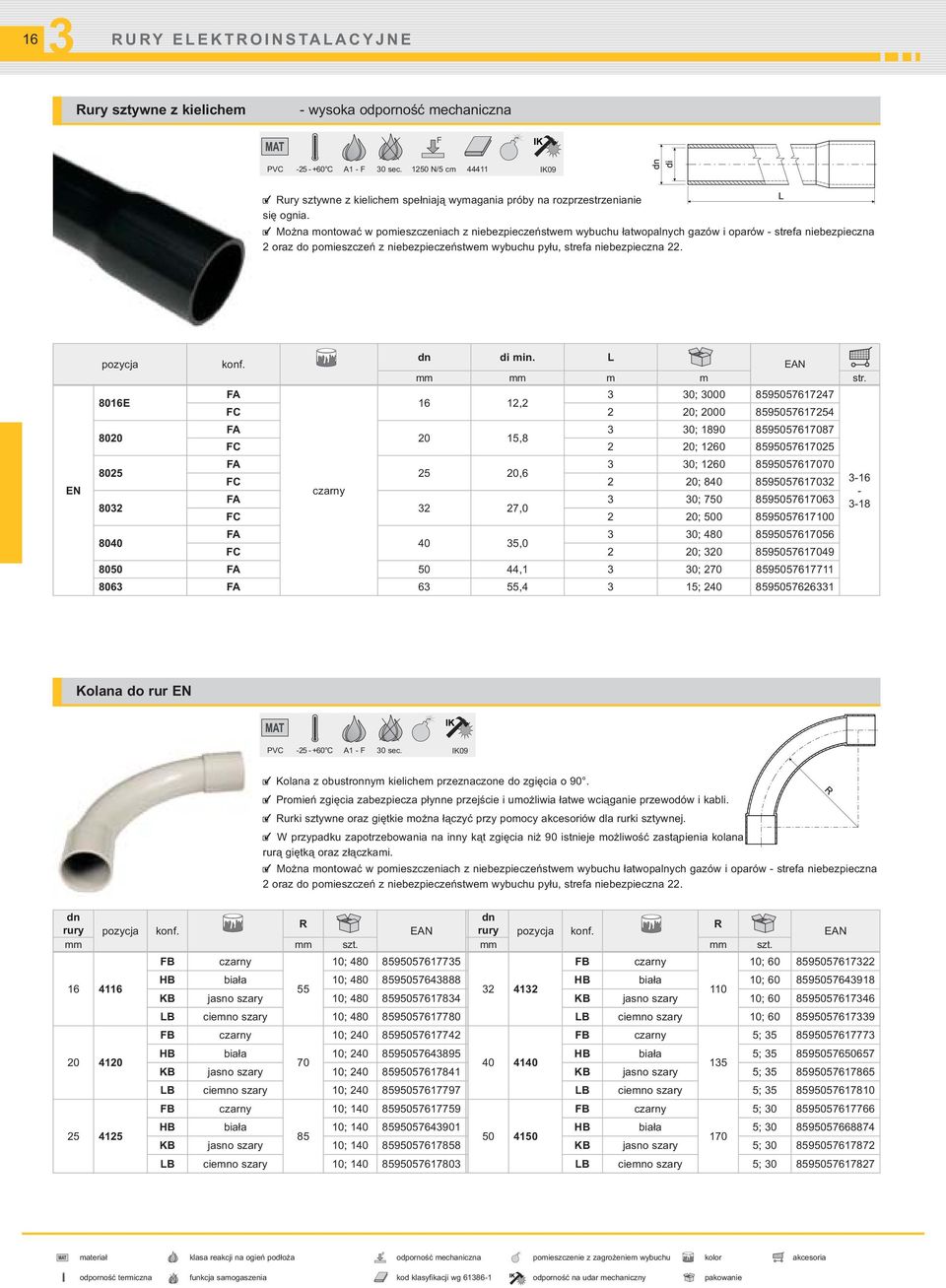

14 14 RURY ELEKTROINSTALACYJNE Rury sztywne z kielichem - niska odporność mechaniczna PVC C A1 - F 0 sec. 20 N/5 cm IK06 Rury sztywne z kielichem spełniają wymagania próby na rozprzestrzenianie się ognia. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. EN 1516E di min. L mm mm m m str. HA biała 0; KA 16 1,7 0; jasno szary KC 2 20; HA biała 0; KA 20 17,4 0; jasno szary KC 2 20; HA biała 0; KA 25 22,1 0; jasno szary KC 2 20; HA biała 0; KA 2 28,6 0; jasno szary KC 2 20; HA biała 0; KA 40 6,6 0; jasno szary KC 2 20; HA biała 0; KA 50 45,9 0; jasno szary KC 2 20; HA biała 15; ,4 KA jasno szary 15; materiał klasa reakcji na ogień podłoża odporność mechaniczna pomieszczenie z zagrożeniem wybuchu kolor akcesoria odporność termiczna funkcja samogaszenia kod klasyfikacji wg odporność na udar mechaniczny pakowanie

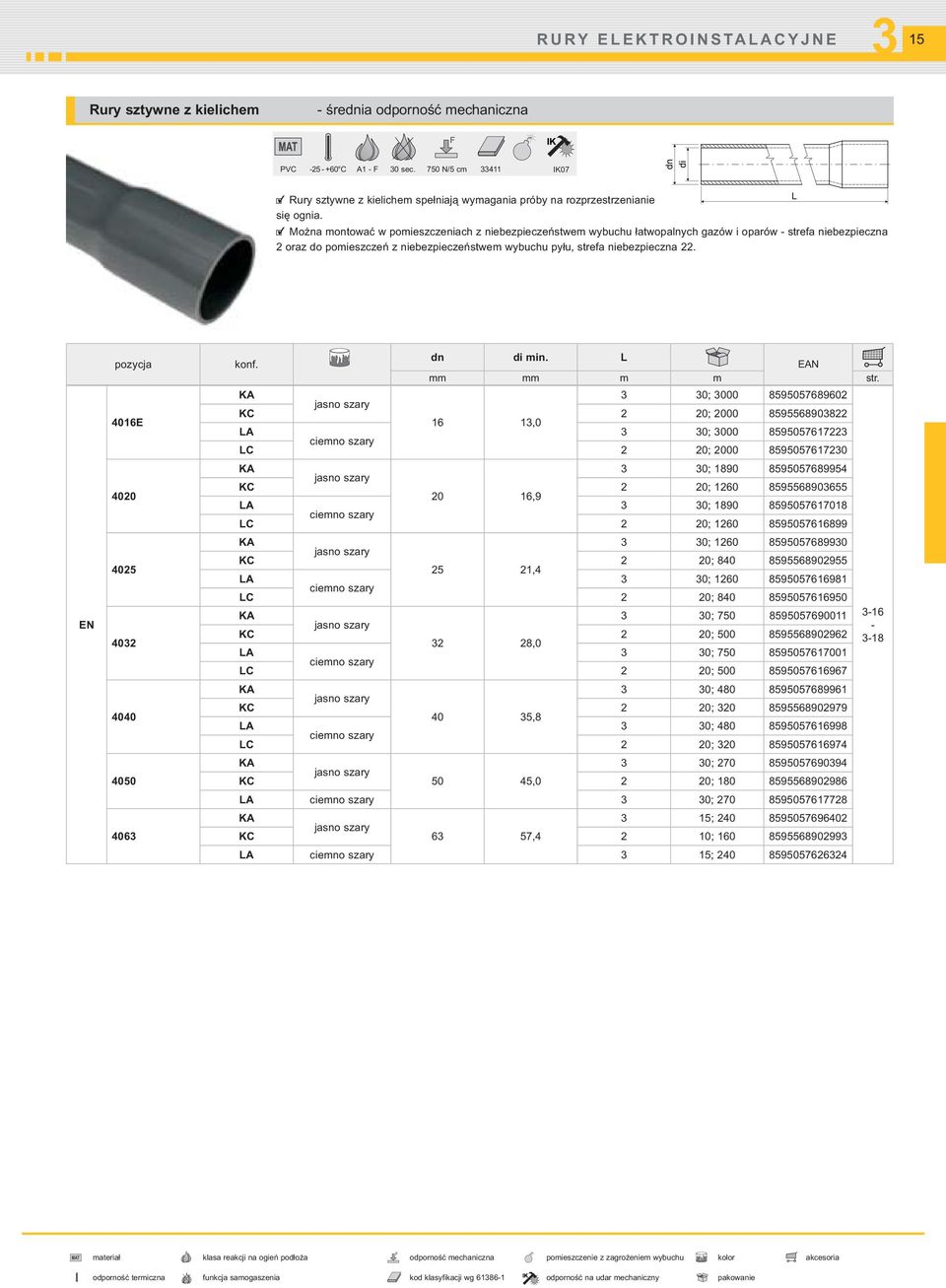

15 RURY ELEKTROINSTALACYJNE 15 Rury sztywne z kielichem - śreia odporność mechaniczna PVC C A1 - F 0 sec. 750 N/5 cm 411 IK07 Rury sztywne z kielichem spełniają wymagania próby na rozprzestrzenianie się ognia. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. EN 4016E di min. L mm mm m m str. KA 0; jasno szary KC 2 20; ,0 LA 0; ciemno szary LC 2 20; KA 0; jasno szary KC 2 20; ,9 LA 0; ciemno szary LC 2 20; KA 0; jasno szary KC 2 20; ,4 LA 0; ciemno szary LC 2 20; KA 0; jasno szary KC 2 20; ,0 LA 0; ciemno szary LC 2 20; KA 0; jasno szary KC 2 20; ,8 LA 0; ciemno szary LC 2 20; KA 0; jasno szary KC 50 45,0 2 20; LA ciemno szary 0; KA 15; jasno szary KC 6 57,4 2 10; LA ciemno szary 15; materiał klasa reakcji na ogień podłoża odporność mechaniczna pomieszczenie z zagrożeniem wybuchu kolor akcesoria odporność termiczna funkcja samogaszenia kod klasyfikacji wg odporność na udar mechaniczny pakowanie

16 16 RURY ELEKTROINSTALACYJNE Rury sztywne z kielichem - wysoka odporność mechaniczna PVC C A1 - F 0 sec N/5 cm IK09 Rury sztywne z kielichem spełniają wymagania próby na rozprzestrzenianie się ognia. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. EN 8016E di min. L mm mm m m str. FA 0; ,2 FC 2 20; FA 0; ,8 FC 2 20; FA 0; ,6 FC 2 20; FA 0; ,0 FC 2 20; FA 0; ,0 FC 2 20; FA 50 44,1 0; FA 6 55,4 15; Kolana do rur EN PVC C A1 - F 0 sec. IK09 Kolana z obustronnym kielichem przeznaczone do zgięcia o 90. Promień zgięcia zabezpiecza płynne przejście i umożliwia łatwe wciąganie przewodów i kabli. Rurki sztywne oraz giętkie można łączyć przy pomocy akcesoriów dla rurki sztywnej. W przypadku zapotrzebowania na inny kąt zgięcia niż 90 istnieje możliwość zastąpienia kolana rurą giętką oraz złączkami. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. R R rury rury mm mm szt. mm mm szt. 10; ; HB biała 10; HB biała 10; KB jasno szary 10; KB jasno szary 10; LB ciemno szary 10; LB ciemno szary 10; ; ; HB biała 10; HB biała 5; KB jasno szary 10; KB jasno szary 5; LB ciemno szary 10; LB ciemno szary 5; ; ; HB biała 10; HB biała 5; KB jasno szary 10; KB jasno szary 5; LB ciemno szary 10; LB ciemno szary 5; materiał klasa reakcji na ogień podłoża odporność mechaniczna pomieszczenie z zagrożeniem wybuchu kolor akcesoria odporność termiczna funkcja samogaszenia kod klasyfikacji wg odporność na udar mechaniczny pakowanie

17 RURY ELEKTROINSTALACYJNE 17 Złączki do rur EN PVC C A1 - F 0 sec. IK09 Złączki przeznaczone są do łączenia rur. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. L rury mm mm szt. 10; E HB biała 10; KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; KB jasno szary 10; LB ciemno szary 10; ; HB biała 2; KB jasno szary 2; LB ciemno szary 2; materiał klasa reakcji na ogień podłoża pomieszczenie z zagrożeniem wybuchu kolor akcesoria odporność termiczna funkcja samogaszenia odporność na udar mechaniczny pakowanie

18 18 RURY ELEKTROINSTALACYJNE Zaciski dla rur EN PVC C A1 - F 0 sec IK09 Zaciski przeznaczone są dla zamocowania rurkowej instalacji rozdzielczej na materiale podłoża. Montaż rurki wykonywany jest poprzez wciśnięcie pomiędzy szczęki zacisku. Zaciski wyposażone są w elementy dla nasunięcia obok siebie w celu utworzenia ciągłego rzędu rur a ponadto wyposażone są w rowki dla umożliwienia instalacji w listwach nośnych serii 5820/.. (patrz str. 2-67). Połączenie można wykonywać dla zacisków różnych wielkości. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. A B rury mm mm mm szt. 10; E HB biała 10; ,x6,5 12 KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; ,x6,5 12 KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; ,x6,5 12 KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; x10 14 KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; x10 14 KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; ,6x10,2 14 KB jasno szary 10; LB ciemno szary 10; ; HB biała 10; ,6x10,2 14 KB jasno szary 10; LB ciemno szary 10; materiał klasa reakcji na ogień podłoża pomieszczenie z zagrożeniem wybuchu odporność na udar mechaniczny pakowanie odporność termiczna funkcja samogaszenia kod klasyfikacji wg kolor

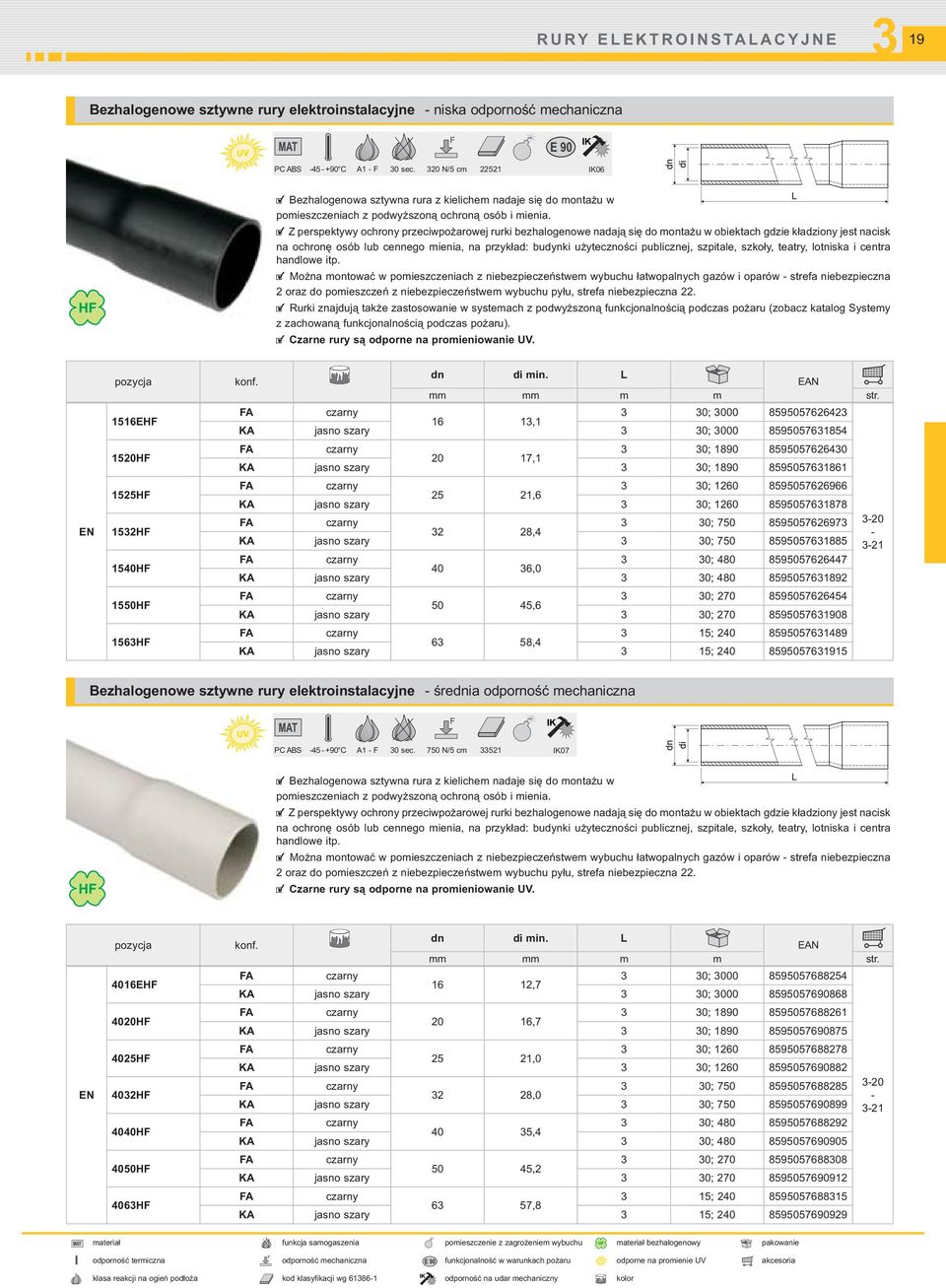

19 RURY ELEKTROINSTALACYJNE 19 Bezhalogenowe sztywne rury elektroinstalacyjne - niska odporność mechaniczna PC ABS C A1 - F 0 sec. 20 N/5 cm IK06 Bezhalogenowa sztywna rura z kielichem nadaje się do montażu w pomieszczeniach z podwyższoną ochroną osób i mienia. Z perspektywy ochrony przeciwpożarowej rurki bezhalogenowe nadają się do montażu w obiektach gdzie kładziony jest nacisk na ochronę osób lub cennego mienia, na przykład: budynki użyteczności publicznej, szpitale, szkoły, teatry, lotniska i centra handlowe itp. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. Rurki znajdują także zastosowanie w systemach z podwyższoną funkcjonalnością podczas pożaru (zobacz katalog Systemy z zachowaną funkcjonalnością podczas pożaru). Czarne rury są odporne na promieniowanie UV. EN 1516EHF 1520HF 1525HF 152HF 1540HF 1550HF 156HF di min. L mm mm m m str. FA 0; ,1 KA jasno szary 0; FA 0; ,1 KA jasno szary 0; FA 0; ,6 KA jasno szary 0; FA 0; ,4 KA jasno szary 0; FA 0; ,0 KA jasno szary 0; FA 0; ,6 KA jasno szary 0; FA 15; ,4 KA jasno szary 15; Bezhalogenowe sztywne rury elektroinstalacyjne - śreia odporność mechaniczna PC ABS C A1 - F 0 sec. 750 N/5 cm 521 IK07 Bezhalogenowa sztywna rura z kielichem nadaje się do montażu w pomieszczeniach z podwyższoną ochroną osób i mienia. Z perspektywy ochrony przeciwpożarowej rurki bezhalogenowe nadają się do montażu w obiektach gdzie kładziony jest nacisk na ochronę osób lub cennego mienia, na przykład: budynki użyteczności publicznej, szpitale, szkoły, teatry, lotniska i centra handlowe itp. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. Czarne rury są odporne na promieniowanie UV. EN 4016EHF 4020HF 4025HF 402HF 4040HF 4050HF 406HF di min. L mm mm m m str. FA 0; ,7 KA jasno szary 0; FA 0; ,7 KA jasno szary 0; FA 0; ,0 KA jasno szary 0; FA 0; ,0 KA jasno szary 0; FA 0; ,4 KA jasno szary 0; FA 0; ,2 KA jasno szary 0; FA 15; ,8 KA jasno szary 15; materiał funkcja samogaszenia pomieszczenie z zagrożeniem wybuchu materiał bezhalogenowy pakowanie odporność termiczna odporność mechaniczna funkcjonalność w warunkach pożaru odporne na promienie UV akcesoria klasa reakcji na ogień podłoża kod klasyfikacji wg odporność na udar mechaniczny kolor

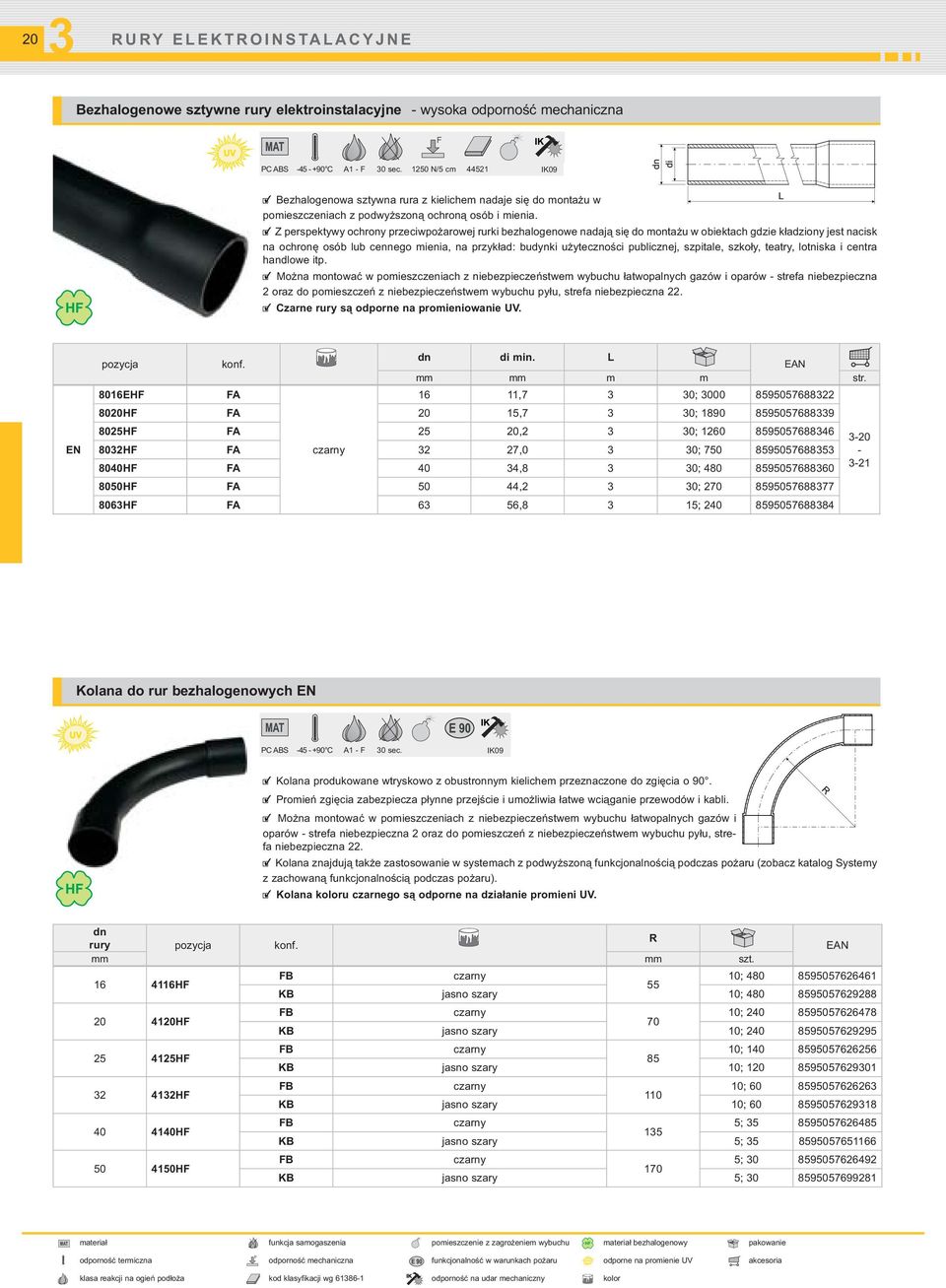

20 20 RURY ELEKTROINSTALACYJNE Bezhalogenowe sztywne rury elektroinstalacyjne - wysoka odporność mechaniczna PC ABS C A1 - F 0 sec N/5 cm IK09 Bezhalogenowa sztywna rura z kielichem nadaje się do montażu w pomieszczeniach z podwyższoną ochroną osób i mienia. Z perspektywy ochrony przeciwpożarowej rurki bezhalogenowe nadają się do montażu w obiektach gdzie kładziony jest nacisk na ochronę osób lub cennego mienia, na przykład: budynki użyteczności publicznej, szpitale, szkoły, teatry, lotniska i centra handlowe itp. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. Czarne rury są odporne na promieniowanie UV. EN 8016EHF FA di min. L mm mm m m str ,7 0; HF FA 20 15,7 0; HF FA 25 20,2 0; HF FA 2 27,0 0; HF FA 40 4,8 0; HF FA 50 44,2 0; HF FA 6 56,8 15; Kolana do rur bezhalogenowych EN PC ABS C A1 - F 0 sec. IK09 Kolana produkowane wtryskowo z obustronnym kielichem przeznaczone do zgięcia o 90. Promień zgięcia zabezpiecza płynne przejście i umożliwia łatwe wciąganie przewodów i kabli. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. Kolana znajdują także zastosowanie w systemach z podwyższoną funkcjonalnością podczas pożaru (zobacz katalog Systemy z zachowaną funkcjonalnością podczas pożaru). Kolana koloru czarnego są odporne na działanie promieni UV. R rury mm mm szt HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 5; KB jasno szary 5; HF 5; KB jasno szary 5; materiał funkcja samogaszenia pomieszczenie z zagrożeniem wybuchu materiał bezhalogenowy pakowanie odporność termiczna odporność mechaniczna funkcjonalność w warunkach pożaru odporne na promienie UV akcesoria klasa reakcji na ogień podłoża kod klasyfikacji wg odporność na udar mechaniczny kolor

21 RURY ELEKTROINSTALACYJNE 21 Złączki do rur bezhalogenowych EN PC ABS C A1 - F 0 sec. IK09 Złączki przeznaczone są do łączenia rur. Wykonywanie kołnierzy rur i kolanek zmniejsza zużycie złączek dla wykonania instalacji rozdzielczych z rur stałych. Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. Złączki koloru czarnego są odporne na działanie promieni UV. L rury mm mm szt HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 10; KB jasno szary 10; HF 2; KB jasno szary 2; Uchwyty do rur bezhalogenowych EN PC ABS C A1 - F 0 sec IK09 Zaciski przeznaczone są dla zamocowania rurkowej instalacji rozdzielczej na materiale podłoża. Montaż rurki wykonywany jest poprzez wciśnięcie pomiędzy szczęki zacisku. Zaciski wyposażone są w elementy dla nasunięcia obok siebie w celu utworzenia ciągłego rzędu rur a ponadto wyposażone są w rowki dla umożliwienia instalacji w listwach nośnych serii 5820/.. (patrz str. 2-67). Można montować w pomieszczeniach z niebezpieczeństwem wybuchu łatwopalnych gazów i oparów - strefa niebezpieczna 2 oraz do pomieszczeń z niebezpieczeństwem wybuchu pyłu, strefa niebezpieczna 22. Uchwyty koloru czarnego są odporne na działanie promieni UV. rury A B mm mm mm szt EHF HF HF 2 52HF HF HF 6 56HF 10; ,4x6,4 12,4 KB jasno szary 10; ; ,4x8 12,4 KB jasno szary 10; ; ,4x8 14 KB jasno szary 10; ; ,4x10 14 KB jasno szary 10; ; ,4x10 14 KB jasno szary 10; ; ,6x10,2 14 KB jasno szary 10; ; ,6x10,2 14 KB jasno szary 10; materiał funkcja samogaszenia pomieszczenie z zagrożeniem wybuchu odporność na udar mechaniczny kolor odporność termiczna odporność mechaniczna funkcjonalność w warunkach pożaru materiał bezhalogenowy pakowanie klasa reakcji na ogień podłoża kod klasyfikacji wg kod klasyfikacji wg odporne na promienie UV akcesoria

22 22 RURY ELEKTROINSTALACYJNE KOPOFLEX - rura giętka karbowana z podwójnym plaszczem HDPE magazynowanie: C A1 450 N/20 cm instalacja: C IP40 KF KF KF 0906 KF KF KF Bezhalogenowa giętka dwuścienna karbowana rura osłonowa przeznaczona jest do mechanicznej ochrony wszystkich rodzajów przewodów energetycznych oraz telekomunikacyjnych. Rury produkowane są według ČSN EN W każdym zwoju znajduje się drut lub linka do wciągania i nałożona złączka. Stopień ochrony IP 67, w przypadku zastosowania pierścienia uszczelniającego. W trakcie mechanicznego zagęszczania warstw nad rurką osłonową należy uważać na to, aby nie zostały przekroczone wartości dozwolonego obciążenia rurki osłonowej - patrz katalog RURY OSŁONOWE. di L na stanie magazynowym mm mm mm m m cm str. AA pomarańczowy min m BA czerwony 65 x 0 BB CA niebieski CB x DA zielona min m EA żółty x 0 - min m FA AA pomarańczowy min m BA czerwony 80 x 5 BB CA niebieski CB x DA zielona min m EA żółty x 5 - min m FA AA pomarańczowy min m BA czerwony x CA niebieski CB x 0 - min m DA zielona min m EA żółty x 5 - min m FA BA czerwony x 40 CA niebieski CB x DA zielona min m EA żółty x FA AA pomarańczowy min m BA czerwony x 45 CA niebieski FA AA pomarańczowy min m x 65 BA czerwony BB x CA x niebieski CB x DA zielona min m EA żółty x 65 - min m FA KF BA czerwony x KF KF BA x czerwony BB x CA x niebieski CB x FA x BB czerwony x materiał klasa reakcji na ogień podłoża klasyfikacja IP kolor pakowanie na zamówienie, czas dostarczenia tygoie odporność termiczna odporność mechaniczna materiał bezhalogenowy promień gięcia standard akcesoria

23 RURY ELEKTROINSTALACYJNE 2 KOPOFLEX - odporna na działanie promieniowania UV rura giętka karbowana z podwójnym płaszczem HDPE magazynowanie: C A1 450 N/20 cm instalacja: C IP40 Bezhalogenowa elastyczna dwuścienna karbowana rura osłonowa odporna na działanie promieni UV przeznaczona jest do mechanicznej ochrony wszystkich rodzajów przewodów energetycznych oraz telekomunikacyjnych. Rury produkowane są według ČSN EN W każdym zwoju znajduje się drut lub linka do wciągania i nałożona złączka. Stopień ochrony IP 67, w przypadku zastosowania pierścienia uszczelniającego. W trakcie mechanicznego zagęszczania warstw nad rurką osłonową należy uważać na to, aby nie zostały przekroczone wartości dozwolonego obciążenia rurki osłonowej - patrz katalog RURY OSŁONOWE. KF KF KF 0906 KF KF KF KF di L na stanie magazynowym mm mm mm m m cm str. UVBA czerwony min m UVCA niebieski x 0 - min m UVFA UVBA czerwony min m UVCA niebieski x 5 - min m UVFA UVBA czerwony min m UVCA niebieski x 5 - min m UVFA UVBA czerwony min m UVCA niebieski x 40 - min m UVFA UVBA czerwony min m UVCA niebieski x 45 - min m UVFA UVBA czerwony min m UVCA niebieski x 65 - min m UVFA UVBA czerwony min m UVCA niebieski x 80 - min m UVFA min m KOPOFLEX - bezhalogenowa samogasnąca giętka rurka osłonowa HDPE magazynowanie: C A1 - F 0 sec. 450 N/20 cm IP40 instalacja: C Giętka dwupłaszczowa samogasnąca rurka osłonowa do mechanicznej ochrony wszelkich rodzajów przewodów energetycznych oraz telekomunikacyjnych. Badanie nad rozprzestrzenianiem płomienia według norm ČSN EN di L na stanie magazynowym mm mm mm m cm KF SKA jasno szary x 65 - min m materiał funkcja samogaszenia materiał bezhalogenowy promień gięcia pakowanie odporność termiczna odporność mechaniczna odporne na promienie UV standard akcesoria klasa reakcji na ogień podłoża klasyfikacja IP kolor na zamówienie, czas dostarczenia tygoie

24 24 RURY ELEKTROINSTALACYJNE KOPODUR - sztywna karbowana rura osłonowa z podwójnym płaszczem HDPE magazynowanie: C A1 450 N/20 cm instalacja: C IP40 Bezhalogenowa sztywna dwuścienna karbowana rura osłonowa przeznaczona jest do mechanicznej ochrony wszystkich rodzajów przewodów energetycznych oraz telekomunikacyjnych. Rury produkowane są według ČSN EN Rura osłonowa dostarczana jest w formie pręta, na jeym końcu ma nałożoną złączkę. Wykonane połączenie jest szczelne przeciw wnikaniu pyłu i piasku. W przypadku zastosowania pierścienia uszczelniającego IP 67. W trakcie mechanicznego zagęszczania warstw nad rurką osłonową należy uważać na to, aby nie zostały przekroczone wartości dozwolonego obciążenia rurki osłonowej - patrz katalog RURY OSŁONOWE. di L na stanie mm mm m m cm magazynowym KD BC czerwony x 45 x min m BC czerwony min m KD CC niebieski x 66 x min m FC min m KD 0906 BC czerwony x 52 x KD BC czerwony x 88 x 607 CC niebieski BC czerwony min m KD CC niebieski x 76 x min m FC min m BC czerwony x 95 x KD CC niebieski x 64 x 610 FC min m BA min m czerwony KD BC x 72 x min m CC niebieski min m BC czerwony KD CC niebieski x 72 x FC KD BC czerwony x 74 x Akcesoria do rur karbowanych KOPOFLEX I KOPODUR C Złączki - nasuwane złączki są takie same dla obu typów rur i stosowane są do łączenia rur. Pierścienie uszczelniające - takie same dla obu typów rur, przeznaczone są do uszczelniania łącza przeciwko wilgoci i zalaniu wodą. Korki zamykające - do zaślepienia instalacji zapasowych i do tymczasowego zaślepiania rur w trakcie układania. Rozpórki dystansowe - do ustalenia wzajemnego położenia kilku rur w jeym wykopie, zapobiegaja deformacji po zasypaniu. Rozpórki przeznaczone są do ustalenia położenia 8 rur, a po ich podzieleniu również do ustalenia położenia 2, 4 i 6 rur. Tylko na zamówienie. Złączki Pierścień uszczelniający Korek zamykający Rozpórka dystansowa rury mm FA BB FA BB / FA BB / FA BB / FA BB / FA BB / BB / FA BB / BB / materiał klasa reakcji na ogień podłoża klasyfikacja IP kolor standard odporność termiczna odporność mechaniczna materiał bezhalogenowy pakowanie na zamówienie, czas dostarczenia tygoie

25 RURY ELEKTROINSTALACYJNE 25 KOPOHALF - dzielona rura osłonowa HDPE magazynowanie: C A /2-450 N/20 cm instalacja: C 06160/2-750 N/20 cm IP0 System dzielonych rur osłonowych stosowany jest przede wszystkim w celach ochronnych podziemnego układania kabli a także przy trasowaniu linii energetycznych i telekomunikacyjnych. System dzielonych rur osłonowych można także wykorzystać do dodatkowej ochrony już zainstalowanych kabli w ziemi. Rurę ochronną składamy z dwóch identycznych części. W trakcie układania wkładamy do dolnej części linię lub przewód a część górną naciśnięciem w dolną składamy w całość. Połączenie osłon wykonuje się przez przekrycie łączonych dolnych części górną częścią na długości około 0 cm. Rury osłonowe są produkowane i badane wg normy ČSN EN opis di min. L mm mm m m BA w stanie rozłożonym czerwony BAD zamknięcie zaciskowe czerwony /2 CA w stanie rozłożonym niebieski CAD zamknięcie zaciskowe niebieski EA w stanie rozłożonym żółty FA w stanie rozłożonym BA w stanie rozłożonym czerwony BAD zamknięcie zaciskowe czerwony /2 CA w stanie rozłożonym niebieski CAD zamknięcie zaciskowe niebieski EA w stanie rozłożonym żółty KOPOHALF - dzielona rura osłonowa PVC magazynowanie: C A1 - F 0 sec. 750 N/20 cm IP0 instalacja: C System dzielonych rur osłonowych stosowany jest przede wszystkim w celach ochronnych podziemnego układania kabli a także przy trasowaniu linii energetycznych i telekomunikacyjnych. System dzielonych rur osłonowych można także wykorzystać do dodatkowej ochrony już zainstalowanych kabli w ziemi. Rurę ochronną składamy z dwóch identycznych części. W trakcie układania wkładamy do dolnej części linię lub przewód a część górną naciśnięciem w dolną składamy w całość. Połączenie osłon wykonuje się przez przekrycie łączonych dolnych części górną częścią na długości około 0 cm. Rury osłonowe są produkowane i badane wg normy ČSN EN di min. L opis mm mm m m BA w stanie rozłożonym czerwony BAD zamknięcie zaciskowe czerwony P/ CA w stanie rozłożonym niebieski CAD zamknięcie zaciskowe niebieski materiał klasa reakcji na ogień podłoża odporność mechaniczna materiał bezhalogenowy pakowanie odporność termiczna funkcja samogaszenia klasyfikacja IP kolor
