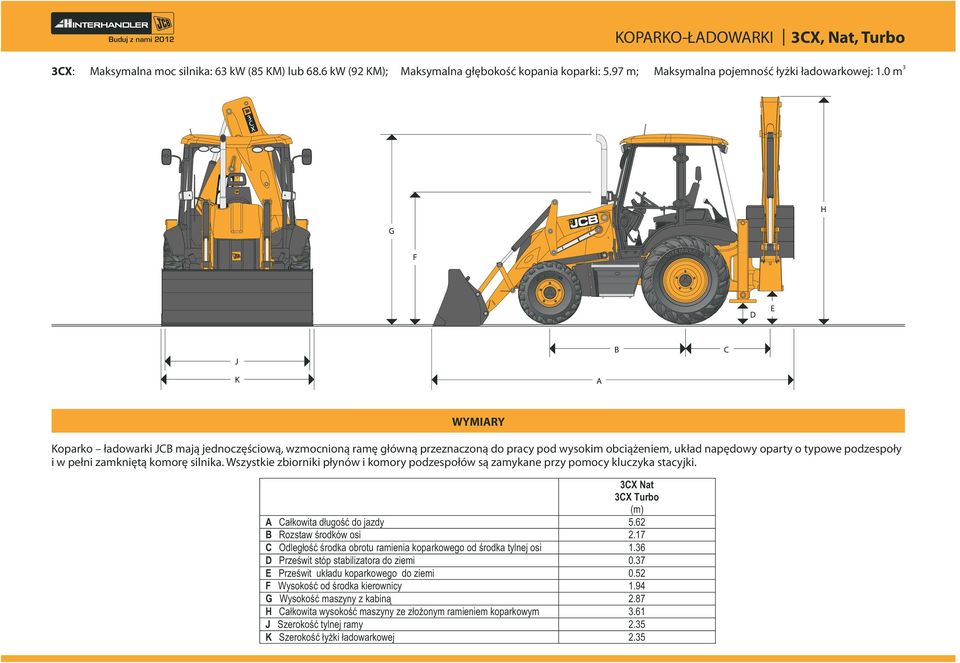

1 , Nat, Turbo 3 : Maksyalna oc silnika: 63 kw (85 KM) lub 68.6 kw (92 KM); Maksyalna głębokość kopania koparki: 5.97 ; Maksyalna pojeność łyżki ładowarkowej: 1.0 WYMIARY Koparko ładowarki JCB ają jednoczęściową, wzocnioną raę główną przeznaczoną do pracy pod wysoki obciążenie, układ napędowy oparty o typowe podzespoły i w pełni zakniętą koorę silnika. Wszystkie zbiorniki płynów i koory podzespołów są zaykane przy poocy kluczyka stacyjki. Nat Turbo () A Całkowita długość do jazdy 5.62 B Rozstaw środków osi 2.17 C Odległość środka obrotu raienia koparkowego od środka tylnej osi 1.36 D Prześwit stóp stabilizatora do ziei 0.37 E Prześwit układu koparkowego do ziei 0.52 F Wysokość od środka kierownicy 1.94 G Wysokość aszyny z kabiną 2.87 H Całkowita wysokość aszyny ze złożony raienie koparkowy 3.61 J Szerokość tylnej ray 2.35 K Szerokość łyżki ładowarkowej 2.35

2 Contractor 3 Contractor: Maksyalna oc silnika: 74.2 kw (100 KM); Maksyalna głębokość kopania koparki: 5.97 ; Maksyalna pojeność łyżki ładowarki: 1.0 WYMIARY Koparko ładowarki JCB ają jednoczęściową, wzocnioną raę główną przeznaczoną do pracy pod wysoki obciążenie, układ napędowy oparty o typowe podzespoły i w pełni zakniętą koorę silnika. Wszystkie zbiorniki płynów i koory podzespołów są zaykane przy poocy kluczyka stacyjki. Contractor () A Całkowita długość do jazdy 5.62 B Rozstaw środków osi 2.17 C Odległość środka obrotu raienia koparkowego od środka tylnej osi 1.36 D Prześwit stóp stabilizatora do ziei 0.37 E Prześwit układu koparkowego do ziei 0.52 F Wysokość od środka kierownicy 1.94 G Wysokość aszyny z kabiną 2.91 H Całkowita wysokość aszyny ze złożony raienie koparkowy 3.61 J Szerokość tylnej ray 2.35 K Szerokość łyżki ładowarkowej 2.35

3 Super 3 Super: Maksyalna oc silnika: 68.6 kw (92 KM); Maksyalna głębokość kopania koparki: 5,93 ; Maksyalna pojeność łyżki ładowarki: 1.0 WYMIARY Koparko ładowarki JCB ają jednoczęściową, wzocnioną raę główną przeznaczoną do pracy pod wysoki obciążenie, układ napędowy oparty o typowe podzespoły i w pełni zakniętą koorę silnika. Wszystkie zbiorniki płynów i koory podzespołów są zaykane przy poocy kluczyka stacyjki. Super () A Całkowita długość do jazdy 5.91 B Rozstaw środków osi 2.22 C Odległość środka obrotu raienia koparkowego od środka tylnej osi 1.36 D Prześwit stóp stabilizatora do ziei 0.33 E Prześwit układu koparkowego do ziei 0.48 F Wysokość od środka kierownicy 1.86 G Wysokość aszyny z kabiną 2.86 H Całkowita wysokość aszyny ze złożony raienie koparkowy 3.56 J Szerokość tylnej ray 2.24 K Szerokość łyżki ładowarkowej 2.23

4 KĄTY WZGLĘDEM PODŁOŻA Super, A Kąt najazdu 74 B Kąt przeszkody / rapy do płaszczyzny ziei 118 C Kąt zjazdu 19 A Kąt najazdu 66 B Kąt przeszkody / rapy do płaszczyzny ziei 120 C Kąt zjazdu 20 CIĘŻAR ROBOCZY Ciężar roboczy dotyczy aszyny wyposażonej w kabinę, łyżkę koparkową 610 i pełny zbiornik paliwa. Model aszyny Contractor Super kg kg kg Z łyżką wielofunkcyjną 6 w jednej i widłai STEROWANIE Syste z pełny wspoaganie hydrauliczny wykorzystujący główną popę hydrauliczną poprzez zawór pierwszeństwa układy kierowniczego. W razie awarii silnika zapewnione jest awaryjne sterowanie aszyną. Model aszyny, Contractor Super Osie napęd na oś kierowaną napęd na oś kierowaną Obroty kierownicy od blokady do blokady 2 ¾ 2 ¾ etry etry Zewnętrzna średnica zawracania bez haowania Zewnętrzna średnica zawracania łyżki ładowarkowej bez haowania Zewnętrzna średnica zawracania z haowanie Zewnętrzna średnica zawracania łyżki ładowarkowej z haowanie (zależnie od roziaru opon, rodzaju nawierzchni itp.) OBSŁUGA SILNIKA Koora silnika jest tak zaprojektowana aby ułatwić codzienną kontrolę, obsługę serwisową oraz aksyalnie wydłużyć okresy iędzyserwisowe. Rodzaj paliwa Filtr paliwa Filtr powietrza Filtr oleju i sarowanie Układ chłodzenia Olej napędowy Wyienny wkład plus filtr wstępny odstojnika wody Podwójny wkład suchy z saoczyszczący wewnętrzny filtre wstępny wlotu powietrza Filtr pełnego przepływu, nakręcany Specyfikacja dla gorącego kliatu, nadciśnienie 14.5 psi (1.0 bara), wentylator ssący. Zbiornik nadiarowy ciśnieniowy z wlewe płynu chłodzącego

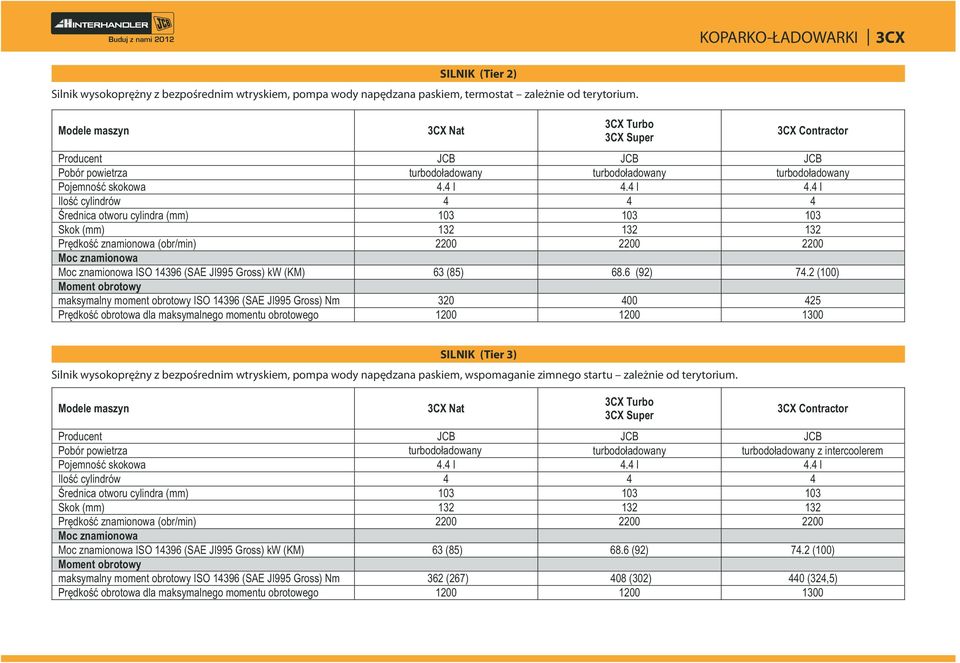

5 SILNIK (Tier 2) Silnik wysokoprężny z bezpośredni wtryskie, popa wody napędzana paskie, terostat zależnie od terytoriu. Modele aszyn Nat Turbo Super Contractor Producent JCB JCB JCB Pobór powietrza turbodoładowany turbodoładowany turbodoładowany Pojeność skokowa 4.4 l 4.4 l 4.4 l Ilość cylindrów Średnica otworu cylindra () Skok () Prędkość znaionowa (obr/in) Moc znaionowa Moc znaionowa ISO (SAE JI995 Gross) kw (KM) 63 (85) 68.6 (92) 74.2 (100) Moent obrotowy aksyalny oent obrotowy ISO (SAE JI995 Gross) N Prędkość obrotowa dla aksyalnego oentu obrotowego SILNIK (Tier 3) Silnik wysokoprężny z bezpośredni wtryskie, popa wody napędzana paskie, wspoaganie zinego startu zależnie od terytoriu. Modele aszyn Nat Turbo Super Contractor Producent JCB JCB JCB Pobór powietrza turbodoładowany turbodoładowany turbodoładowany z intercoolere Pojeność skokowa 4.4 l 4.4 l 4.4 l Ilość cylindrów Średnica otworu cylindra () Skok () Prędkość znaionowa (obr/in) Moc znaionowa Moc znaionowa ISO (SAE JI995 Gross) kw (KM) 63 (85) 68.6 (92) 74.2 (100) Moent obrotowy aksyalny oent obrotowy ISO (SAE JI995 Gross) N 362 (267) 408 (302) 440 (324,5) Prędkość obrotowa dla aksyalnego oentu obrotowego

6 UKŁAD ELEKTRYCZNY I WSKAŹNIKI Instalacja 12V z ujeny biegune podłączony do asy, okablowanie i przyłącza spełniają wyagania stopnia ochrony IP68 dla wnikania wody. Centralny panel bezpieczników. Wskaźniki Syste ostrzegawczy Akuulator Instalacje przygotowane do urządzeń opcyjnych Klakson Alternator Przednie światła robocze Tylne światła robocze Obrotoierz, wskaźnik tep. płynu chłodzącego, wskaźnik poziou paliwa, licznik otogodzin, zegar Dźwiękowy i wizualny syste dla poziou u oleju silnika, wody w paliwie, teperatury i ciśnienia oleju skrzyni biegów, haulca postojowego, filtra powietrza, alternatora 900 CCA / 110 Ah Głośniki do radia (w kabinie), obrotowa lapa sygnałowa (wszystkie) Włączany z przodu i z tyłu standardowy 95A 4 regulowane 4 regulowane TORQUE LOCK (opcja) Wyjątkowa w przeyśle blokada oentu ziennika JCB pozwala operatorowi niezwykle skrócić czas jazdy i zaoszczędzić paliwo podczas jazdy po drogach. Blokada ziennika oentu obejuje sprzęgło, które w stanie załączenia uożliwia bezpośrednie połączenie silnika ze skrzynią biegów. Dzięki zblokowaniu eliinuje się poślizgi ziennika oentu. Blokada oentu włącza się autoatycznie na czwarty biegu (odele ze skrzynią Powershift) lub w trybie A (odele Autoshift). Blokada ziennika oentu zniejsza zużycie paliwa do 25%, utrzyuje dłużej prędkość jazdy na podjazdach i pozwala aszynie szybciej docierać do celu lub zwiększyć proień zasięgu roboczego. To rozwiązanie nie jest dostępne w odelach z funkcją Synchroshuttle. OŚ TYLNA Tylne osie JCB są zaprojektowane i wykonane specjalnie dla koparko ładowarek i są dostosowane do szerokiej gay kobinacji opon. Model aszyny, Nat Contractor, Turbo Super Typ Ograniczony poślizg Dane znaionowe osi Statyczne obciążenie znaionowe Dynaiczne obciążenie znaionowe Siłownik kierowania Przekładnia planetarna JCB z proporcjonalny oente Napęd na 4 koła kierowane JCB z proporcjonalny oente Opcja Opcja kg kg Drążek kierowniczy poprzeczny ze wspoaganie Drążek kierowniczy poprzeczny ze wspoaganie

7 OŚ PRZEDNIA Przednie osie JCB są zaprojektowane i wykonane specjalnie dla koparko ładowarek i są dostosowane do szerokiej gay kobinacji opon. Model aszyny NAT, Contractor, Turbo Super Typ Napęd na oś kierowaną JCB z oente Napęd na oś kierowaną JCB z oente proporcjonalny proporcjonalny Dane znaionowe osi kg kg Statyczne obciążenie znaionowe Dynaiczne obciążenie znaionowe Kąt wahania Siłownik kierowania Drążek kierowniczy poprzeczny ze wspoaganie Drążek kierowniczy poprzeczny ze wspoaganie SKRZYNIA BIEGÓW Skrzynie biegów są zaprojektowane i wykonane specjalnie dla koparko ładowarek JCB. Zapewniają zsynchronizowaną zianę na wszystkich biegach. Funkcja powershuttle (wspoagana ziana kierunku jazdy przód / tył). Prędkości terenowe dobrano by aksyalnie podnieść efektywność pracy. Opcjonalna skrzynia 4-biegowa z funkcją powershift uożliwia ziany biegów szybko i bez wysiłku. Biegi są wybierane za poocą obrotowego pokrętła zaontowanego na dźwigni kierunku jazdy przód / tył. Model aszyny Super Nat, Contractor Turbo Contractor Producent JCB JCB JCB JCB Typ Syncroshuttle Syncroshuttle Powershift Auto Powershift Ziennik oentu obrotowego 305 (12 ) 305 (12 ) 305 (12 ) 305 (12 ) Poślizg ziennika oentu 2.54:1 2.54:1 2.54:1 2.54:1 Blokada ziennika oentu ( Torque Lock) nie dotyczy nie dotyczy opcja opcja Biegi do przodu / wstecz 4 / 4 4 / 4 4 / 4 6 / 4 Wybór biegu ręczne ręczne powershift powershift Wybór kierunku jazdy przód / tył Mechaniz Mechaniz Mechaniz Mechaniz Power Shuttle Power Shuttle Power Shuttle Power Shuttle Prędkości jazdy k/godz k/godz k/godz k/godz Założone opony 16.9x24 Przód: 12.5x18 tył: 18.4x26 T2219 Przód: 12.5x18 tył: 18.4x26 T2219 do przodu/do tyłu 6.8 t Pierwszy bieg / Drugi bieg / Trzeci bieg / Czwarty bieg / 29.5 Piąty bieg Szósty bieg

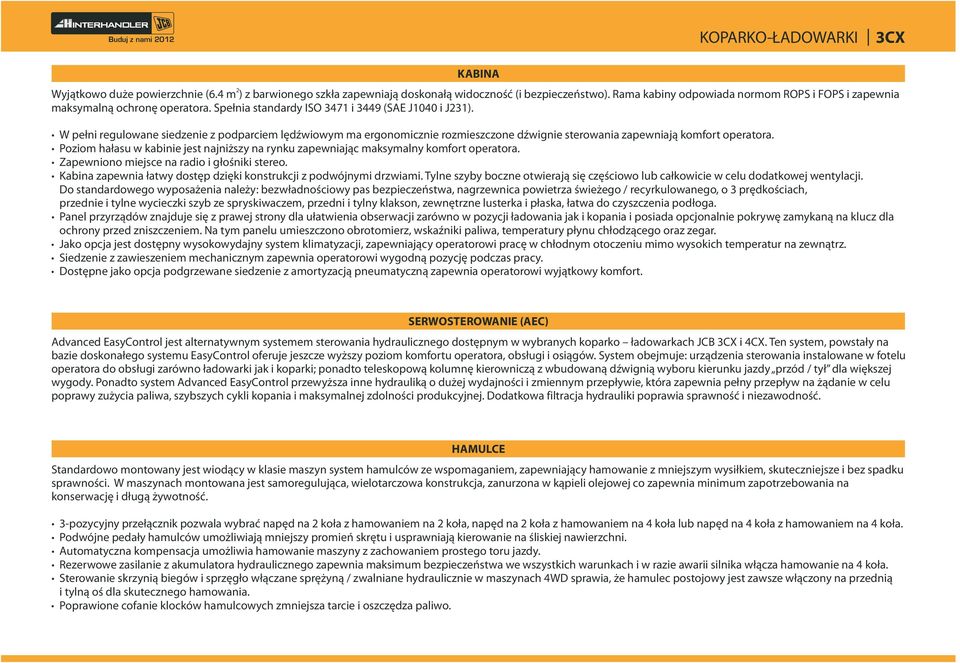

8 KABINA 2 Wyjątkowo duże powierzchnie (6.4 ) z barwionego szkła zapewniają doskonałą widoczność (i bezpieczeństwo). Raa kabiny odpowiada noro ROPS i FOPS i zapewnia aksyalną ochronę operatora. Spełnia standardy ISO 3471 i 3449 (SAE J1040 i J231). W pełni regulowane siedzenie z podparcie lędźwiowy a ergonoicznie rozieszczone dźwignie sterowania zapewniają kofort operatora. Pozio hałasu w kabinie jest najniższy na rynku zapewniając aksyalny kofort operatora. Zapewniono iejsce na radio i głośniki stereo. Kabina zapewnia łatwy dostęp dzięki konstrukcji z podwójnyi drzwiai. Tylne szyby boczne otwierają się częściowo lub całkowicie w celu dodatkowej wentylacji. Do standardowego wyposażenia należy: bezwładnościowy pas bezpieczeństwa, nagrzewnica powietrza świeżego / recyrkulowanego, o 3 prędkościach, przednie i tylne wycieczki szyb ze spryskiwacze, przedni i tylny klakson, zewnętrzne lusterka i płaska, łatwa do czyszczenia podłoga. Panel przyrządów znajduje się z prawej strony dla ułatwienia obserwacji zarówno w pozycji ładowania jak i kopania i posiada opcjonalnie pokrywę zaykaną na klucz dla ochrony przed zniszczenie. Na ty panelu uieszczono obrotoierz, wskaźniki paliwa, teperatury płynu chłodzącego oraz zegar. Jako opcja jest dostępny wysokowydajny syste kliatyzacji, zapewniający operatorowi pracę w chłodny otoczeniu io wysokich teperatur na zewnątrz. Siedzenie z zawieszenie echaniczny zapewnia operatorowi wygodną pozycję podczas pracy. Dostępne jako opcja podgrzewane siedzenie z aortyzacją pneuatyczną zapewnia operatorowi wyjątkowy kofort. SERWOSTEROWANIE (AEC) Advanced EasyControl jest alternatywny systee sterowania hydraulicznego dostępny w wybranych koparko ładowarkach JCB i 4CX. Ten syste, powstały na bazie doskonałego systeu EasyControl oferuje jeszcze wyższy pozio kofortu operatora, obsługi i osiągów. Syste obejuje: urządzenia sterowania instalowane w fotelu operatora do obsługi zarówno ładowarki jak i koparki; ponadto teleskopową kolunę kierowniczą z wbudowaną dźwignią wyboru kierunku jazdy przód / tył dla większej wygody. Ponadto syste Advanced EasyControl przewyższa inne hydrauliką o dużej wydajności i zienny przepływie, która zapewnia pełny przepływ na żądanie w celu poprawy zużycia paliwa, szybszych cykli kopania i aksyalnej zdolności produkcyjnej. Dodatkowa filtracja hydrauliki poprawia sprawność i niezawodność. HAMULCE Standardowo ontowany jest wiodący w klasie aszyn syste haulców ze wspoaganie, zapewniający haowanie z niejszy wysiłkie, skuteczniejsze i bez spadku sprawności. W aszynach ontowana jest saoregulująca, wielotarczowa konstrukcja, zanurzona w kąpieli olejowej co zapewnia iniu zapotrzebowania na konserwację i długą żywotność. 3-pozycyjny przełącznik pozwala wybrać napęd na 2 koła z haowanie na 2 koła, napęd na 2 koła z haowanie na 4 koła lub napęd na 4 koła z haowanie na 4 koła. Podwójne pedały haulców uożliwiają niejszy proień skrętu i usprawniają kierowanie na śliskiej nawierzchni. Autoatyczna kopensacja uożliwia haowanie aszyny z zachowanie prostego toru jazdy. Rezerwowe zasilanie z akuulatora hydraulicznego zapewnia aksiu bezpieczeństwa we wszystkich warunkach i w razie awarii silnika włącza haowanie na 4 koła. Sterowanie skrzynią biegów i sprzęgło włączane sprężyną / zwalniane hydraulicznie w aszynach 4WD sprawia, że haulec postojowy jest zawsze włączony na przednią i tylną oś dla skutecznego haowania. Poprawione cofanie klocków haulcowych zniejsza tarcie i oszczędza paliwo.

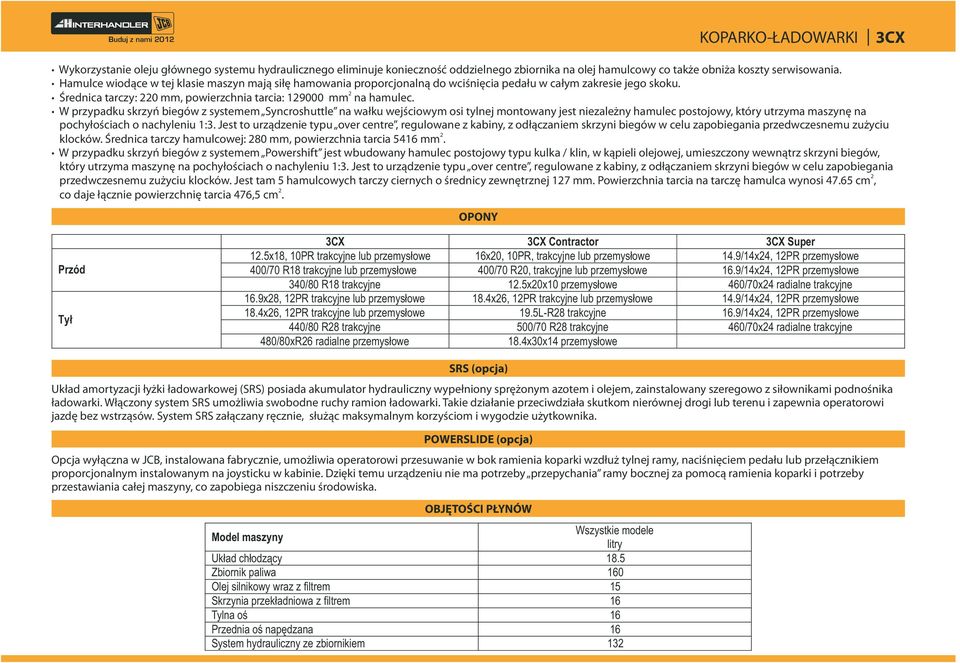

9 Wykorzystanie oleju głównego systeu hydraulicznego eliinuje konieczność oddzielnego zbiornika na olej haulcowy co także obniża koszty serwisowania. Haulce wiodące w tej klasie aszyn ają siłę haowania proporcjonalną do wciśnięcia pedału w cały zakresie jego skoku. 2 Średnica tarczy: 220, powierzchnia tarcia: na haulec. W przypadku skrzyń biegów z systee Syncroshuttle na wałku wejściowy osi tylnej ontowany jest niezależny haulec postojowy, który utrzya aszynę na pochyłościach o nachyleniu 1:3. Jest to urządzenie typu over centre, regulowane z kabiny, z odłączanie skrzyni biegów w celu zapobiegania przedwczesneu zużyciu 2 klocków. Średnica tarczy haulcowej: 280, powierzchnia tarcia W przypadku skrzyń biegów z systee Powershift jest wbudowany haulec postojowy typu kulka / klin, w kąpieli olejowej, uieszczony wewnątrz skrzyni biegów, który utrzya aszynę na pochyłościach o nachyleniu 1:3. Jest to urządzenie typu over centre, regulowane z kabiny, z odłączanie skrzyni biegów w celu zapobiegania 2 przedwczesneu zużyciu klocków. Jest ta 5 haulcowych tarczy ciernych o średnicy zewnętrznej 127. Powierzchnia tarcia na tarczę haulca wynosi c, 2 co daje łącznie powierzchnię tarcia 476,5 c. OPONY Przód Tył Contractor Super 12.5x18, 10PR trakcyjne lub przeysłowe 16x20, 10PR, trakcyjne lub przeysłowe 14.9/14x24, 12PR przeysłowe 400/70 R18 trakcyjne lub przeysłowe 400/70 R20, trakcyjne lub przeysłowe 16.9/14x24, 12PR przeysłowe 340/80 R18 trakcyjne 12.5x20x10 przeysłowe 460/70x24 radialne trakcyjne 16.9x28, 12PR trakcyjne lub przeysłowe 18.4x26, 12PR trakcyjne lub przeysłowe 14.9/14x24, 12PR przeysłowe 18.4x26, 12PR trakcyjne lub przeysłowe 19.5L-R28 trakcyjne 16.9/14x24, 12PR przeysłowe 440/80 R28 trakcyjne 500/70 R28 trakcyjne 460/70x24 radialne trakcyjne 480/80xR26 radialne przeysłowe 18.4x30x14 przeysłowe SRS (opcja) Układ aortyzacji łyżki ładowarkowej (SRS) posiada akuulator hydrauliczny wypełniony sprężony azote i oleje, zainstalowany szeregowo z siłownikai podnośnika ładowarki. Włączony syste SRS uożliwia swobodne ruchy raion ładowarki. Takie działanie przeciwdziała skutko nierównej drogi lub terenu i zapewnia operatorowi jazdę bez wstrząsów. Syste SRS załączany ręcznie, służąc aksyalny korzyścio i wygodzie użytkownika. POWERSLIDE (opcja) Opcja wyłączna w JCB, instalowana fabrycznie, uożliwia operatorowi przesuwanie w bok raienia koparki wzdłuż tylnej ray, naciśnięcie pedału lub przełącznikie proporcjonalny instalowany na joysticku w kabinie. Dzięki teu urządzeniu nie a potrzeby przepychania ray bocznej za poocą raienia koparki i potrzeby przestawiania całej aszyny, co zapobiega niszczeniu środowiska. OBJĘTOŚCI PŁYNÓW Model aszyny Wszystkie odele litry Układ chłodzący 18.5 Zbiornik paliwa 160 Olej silnikowy wraz z filtre 15 Skrzynia przekładniowa z filtre 16 Tylna oś 16 Przednia oś napędzana 16 Syste hydrauliczny ze zbiornikie 132

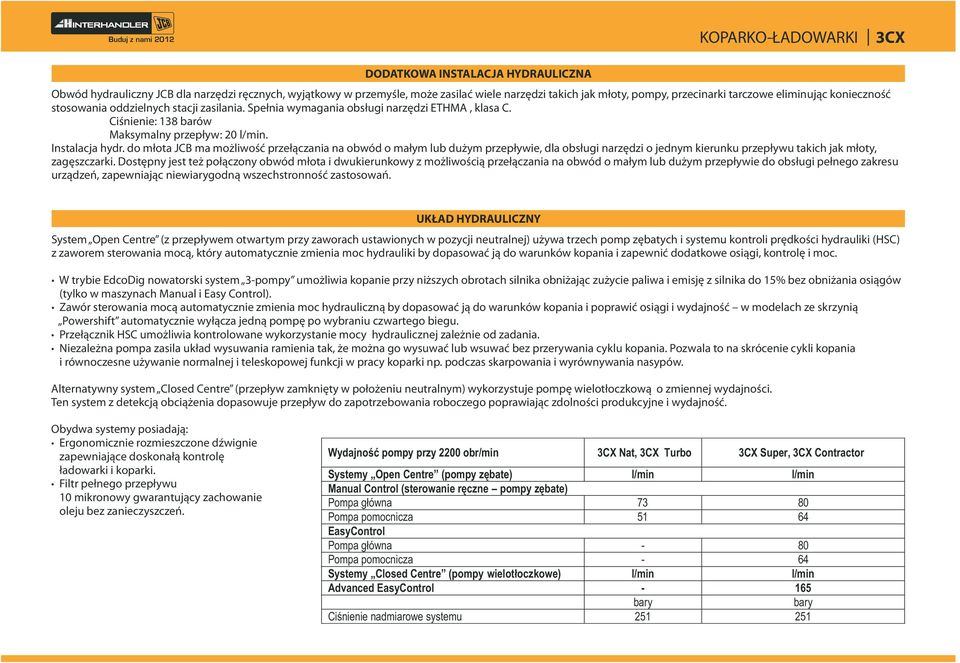

10 DODATKOWA INSTALACJA HYDRAULICZNA Obwód hydrauliczny JCB dla narzędzi ręcznych, wyjątkowy w przeyśle, oże zasilać wiele narzędzi takich jak łoty, popy, przecinarki tarczowe eliinując konieczność stosowania oddzielnych stacji zasilania. Spełnia wyagania obsługi narzędzi ETHMA, klasa C. Ciśnienie: 138 barów Maksyalny przepływ: 20 l/in. Instalacja hydr. do łota JCB a ożliwość przełączania na obwód o ały lub duży przepływie, dla obsługi narzędzi o jedny kierunku przepływu takich jak łoty, zagęszczarki. Dostępny jest też połączony obwód łota i dwukierunkowy z ożliwością przełączania na obwód o ały lub duży przepływie do obsługi pełnego zakresu urządzeń, zapewniając niewiarygodną wszechstronność zastosowań. UKŁAD HYDRAULICZNY Syste Open Centre (z przepływe otwarty przy zaworach ustawionych w pozycji neutralnej) używa trzech pop zębatych i systeu kontroli prędkości hydrauliki (HSC) z zawore sterowania ocą, który autoatycznie zienia oc hydrauliki by dopasować ją do warunków kopania i zapewnić dodatkowe osiągi, kontrolę i oc. W trybie EdcoDig nowatorski syste 3-popy uożliwia kopanie przy niższych obrotach silnika obniżając zużycie paliwa i eisję z silnika do 15% bez obniżania osiągów (tylko w aszynach Manual i Easy Control). Zawór sterowania ocą autoatycznie zienia oc hydrauliczną by dopasować ją do warunków kopania i poprawić osiągi i wydajność w odelach ze skrzynią Powershift autoatycznie wyłącza jedną popę po wybraniu czwartego biegu. Przełącznik HSC uożliwia kontrolowane wykorzystanie ocy hydraulicznej zależnie od zadania. Niezależna popa zasila układ wysuwania raienia tak, że ożna go wysuwać lub wsuwać bez przerywania cyklu kopania. Pozwala to na skrócenie cykli kopania i równoczesne używanie noralnej i teleskopowej funkcji w pracy koparki np. podczas skarpowania i wyrównywania nasypów. Alternatywny syste Closed Centre (przepływ zaknięty w położeniu neutralny) wykorzystuje popę wielotłoczkową o ziennej wydajności. Ten syste z detekcją obciążenia dopasowuje przepływ do zapotrzebowania roboczego poprawiając zdolności produkcyjne i wydajność. Obydwa systey posiadają: Ergonoicznie rozieszczone dźwignie zapewniające doskonałą kontrolę ładowarki i koparki. Filtr pełnego przepływu 10 ikronowy gwarantujący zachowanie oleju bez zanieczyszczeń. Wydajność popy przy 2200 obr/in Nat, Turbo Super, Contractor Systey Open Centre (popy zębate) l/in l/in Manual Control (sterowanie ręczne popy zębate) Popa główna Popa poocnicza EasyControl Popa główna - 80 Popa poocnicza - 64 Systey Closed Centre (popy wielotłoczkowe) l/in l/in Advanced EasyControl bary bary Ciśnienie nadiarowe systeu

11 WYMIARY ŁADOWARKI Nat, Contractor, Turbo WYMIARY ŁADOWARKI Super Łyżka wielofunkcyjna ( 6 w 1 ) M Wysokość wysypu 2.72 N Wysokość załadunku 3.20 O Wysokość sworznia obrotu 3.45 P Odległość sworznia obrotu od przodu aszyny 0.36 Q Zasięg na pozioie gruntu 1.37 R Maksyalny zasięg na pełnej wysokości 1.15 S Zasięg na pełnej wysokości przy pełny wysypie 0.78 T Głębokość kopania 0.10 U Kąt obrotu podczas zaykania łyżki 45 V Kąt wysypu łyżki 43 Szerokość rozwarcia szczęki 0.95 Łyżka wielofunkcyjna ( 6 w 1 ) M Wysokość wysypu 2.64 N Wysokość załadunku 3.13 O Wysokość sworznia obrotu 3.41 P Odległość sworznia obrotu od przodu aszyny 0.47 Q Zasięg na pozioie gruntu 1.50 R Maksyalny zasięg na pełnej wysokości 1.22 S Zasięg na pełnej wysokości przy pełny wysypie 0.82 T Głębokość kopania 0.23 U Kąt obrotu podczas zaykania łyżki 45 V Kąt wysypu łyżki 44 Szerokość rozwarcia szczęki 0.95

12 PARAMETRY ŁADOWARKI OSPRZĘT ŁADOWARKI Contractor Super (Heavy) kg kg kg Typ łyżki Wielofunkcyjna wielofunkcyjna 6 w 1 6 w 1 Siła skrawania łyżki Siła zrywania ładowarki - raiona Maksyalny udźwig Maksyalny udźwig Siła zaykania Wielofunkcyjna 6 w 1 OSPRZĘT ŁADOWARKI MONTAŻ BEZPOŚREDNI WSZYSTKIE MODELE Łyżki ładowarki są wyienione według roziarów i zastosowań. Wszystkie łyżki są nawiercone tak by uożliwić ontaż opcyjnych krawędzi tnących lub zębów. Płaska część górna zapewnia odporność i wspoaga pozioowanie łyżki. Pojeność SAE Szerokość, Znaionowa, 3 Praktyczna, 3 Łyżka GP (ogólnego zastosowania) Łyżka wielofunkcyjna 6 w OSPRZĘT ŁADOWARKI WIDŁY DO PALET Nat, Turbo, Contractor Widły ocowane na łyżce 6 w 1 W Długość wideł Widły szerokość zęba X Zasięg wideł przy gruncie Y Zasięg wideł na pełnej wysokości Z Wysokość podnoszenia wideł ax Rozstaw wideł in Rozstaw wideł ax Wskaźnik bezpiecznego ładunku przy środku ładunku 500, kg Widły na szybkozłączu OSPRZĘT ŁADOWARKI WIDŁY DO PALET Super Widły ocowane na łyżce 6 w 1 Widły na szybkozłączu W Długość wideł 1.1 1,1 Widły szerokość zęba X Zasięg wideł przy gruncie Y Zasięg wideł na pełnej wysokości Z Wysokość podnoszenia wideł ax Rozstaw wideł in Rozstaw wideł ax Wskaźnik bezpiecznego ładunku przy środku ładunku 500, kg Wbudowane szybkozłącze i widły są unikalne dla JCB i przyspieszają czasy wyiany osprzętu zwiększając ożliwości produkcyjne. Dostępne są wersje echaniczne lub hydrauliczne szybkosprzęgu a przy zdjętej łyżce widły aksyalnie zwiększają udźwig wideł do 2000 kg i poprawiają widoczność ładunku.

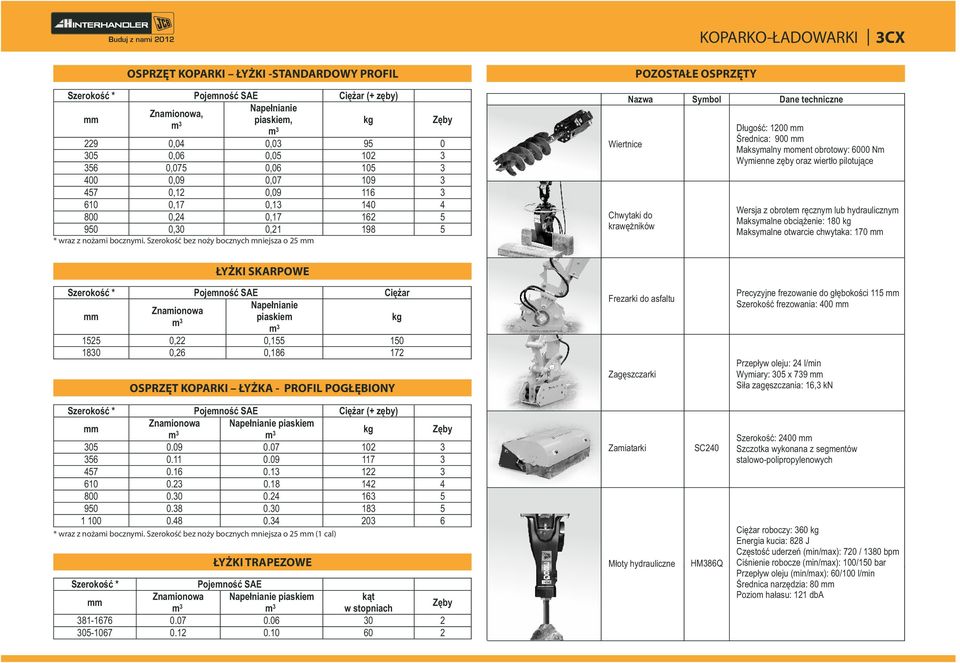

13 OSPRZĘT KOPARKI ŁYŻKI -STANDARDOWY PROFIL POZOSTAŁE OSPRZĘTY Szerokość * Pojeność SAE Ciężar (+ zęby) Znaionowa, 3 Napełnianie piaskie, kg Zęby ,04 0, ,06 0, ,075 0, ,09 0, ,12 0, ,17 0, ,24 0, ,30 0, * wraz z nożai bocznyi. Szerokość bez noży bocznych niejsza o 25 Nazwa Wiertnice Chwytaki do krawężników Sybol Dane techniczne Długość: 1200 Średnica: 900 Maksyalny oent obrotowy: 6000 N Wyienne zęby oraz wiertło pilotujące Wersja z obrote ręczny lub hydrauliczny Maksyalne obciążenie: 180 kg Maksyalne otwarcie chwytaka: 170 ŁYŻKI SKARPOWE Szerokość * Pojeność SAE Ciężar Napełnianie Znaionowa piaskie 3 kg ,22 0, ,26 0, OSPRZĘT KOPARKI ŁYŻKA - PROFIL POGŁĘBIONY 3 Frezarki do asfaltu Zagęszczarki Precyzyjne frezowanie do głębokości 115 Szerokość frezowania: 400 Przepływ oleju: 24 l/in Wyiary: 305 x 739 Siła zagęszczania: 16,3 kn Szerokość * Pojeność SAE Ciężar (+ zęby) Znaionowa Napełnianie piaskie 3 3 kg Zęby * wraz z nożai bocznyi. Szerokość bez noży bocznych niejsza o 25 (1 cal) ŁYŻKI TRAPEZOWE Szerokość * Pojeność SAE Znaionowa Napełnianie piaskie kąt 3 3 w stopniach Zęby Zaiatarki Młoty hydrauliczne SC240 HM386Q Szerokość: 2400 Szczotka wykonana z segentów stalowo-polipropylenowych Ciężar roboczy: 360 kg Energia kucia: 828 J Częstość uderzeń (in/ax): 720 / 1380 bp Ciśnienie robocze (in/ax): 100/150 bar Przepływ oleju (in/ax): 60/100 l/in Średnica narzędzia: 80 Pozio hałasu: 121 dba

14 PARAMETRY ROBOCZE RAMIENIA KOPARKOWEGO Nat Model Turbo Cont. A Maksyalna głębokość kopania wg SAE z wysuwe 5.46 bez wysuwu 4.24 Maksyalna głębokość kopania płaskiej pow. z wysuwe 5.43 bez wysuwu 4.21 Maksyalna głębokość kopania z wysuwe łyżka z pogłębiony profile bez wysuwu 4.75 B Zasięg na pozioie gruntu (od tylnej osi) z wysuwe 7.87 bez wysuwu 6.72 C Zasięg na pozioie gruntu (od osi obrotu) z wysuwe 6.52 bez wysuwu 5.37 D Zasięg na aksyalnej wysokości z wysuwe 3.66 do środka obrotu bez wysuwu 2.74 E Zasięg boczny do linii środkowej aszyny z wysuwe 7.09 bez wysuwu 5.94 F Maksyalna wysokość robocza SAE z wysuwe 6.35 bez wysuwu 5.53 G Maksyalna wysokość załadunku z wysuwe 4.72 bez wysuwu 3.84 Wysokość załadunku wg SAE z wysuwe 4.32 bez wysuwu 3.4 H Przesuw części koparkowej z wysuwe 1.16 Opcja wąskiej ray tylnej bez wysuwu 1.05 J Kąt obrotu łyżki 201 Siła zrywania łyżki Siła zrywania na raieniu koparki Udźwig łyżki koparkowej na sworzniu Nat, Turbo, Super kgf szybkość 5385 oc 6228 z wysuwe 2255 bez wysuwu 3225 kg z wysuwe 719 bez wysuwu 1451

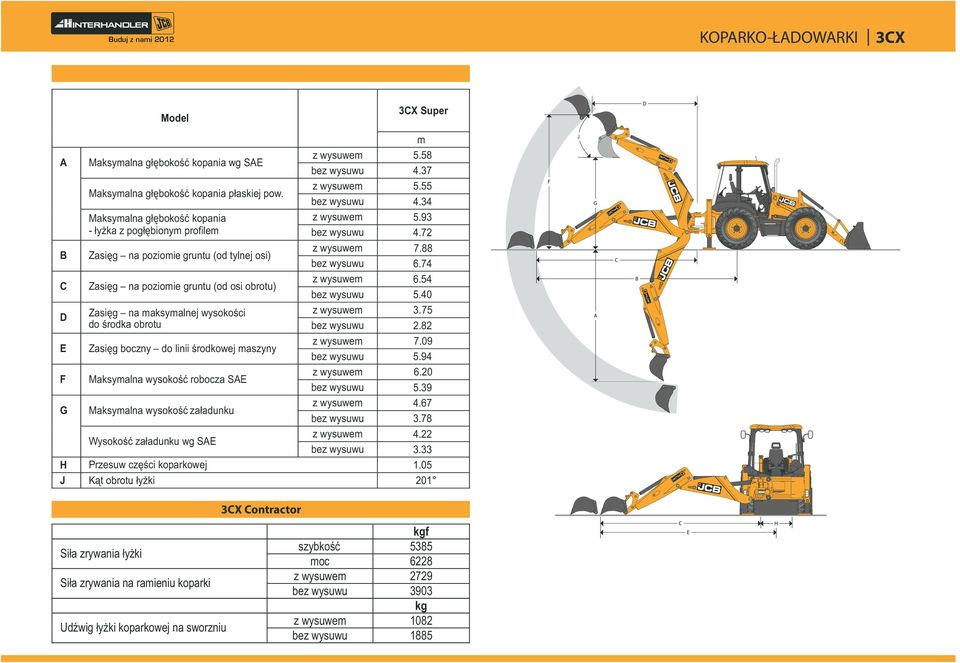

15 Model Super A B C D E F G H J Maksyalna głębokość kopania wg SAE z wysuwe 5.58 bez wysuwu 4.37 Maksyalna głębokość kopania płaskiej pow. z wysuwe 5.55 bez wysuwu 4.34 Maksyalna głębokość kopania z wysuwe łyżka z pogłębiony profile bez wysuwu 4.72 Zasięg na pozioie gruntu (od tylnej osi) z wysuwe 7.88 bez wysuwu 6.74 Zasięg na pozioie gruntu (od osi obrotu) z wysuwe 6.54 bez wysuwu 5.40 Zasięg na aksyalnej wysokości z wysuwe 3.75 do środka obrotu bez wysuwu 2.82 Zasięg boczny do linii środkowej aszyny Maksyalna wysokość robocza SAE Maksyalna wysokość załadunku z wysuwe 7.09 bez wysuwu 5.94 z wysuwe 6.20 bez wysuwu 5.39 z wysuwe 4.67 bez wysuwu 3.78 Wysokość załadunku wg SAE z wysuwe 4.22 bez wysuwu 3.33 Przesuw części koparkowej 1.05 Kąt obrotu łyżki 201 Siła zrywania łyżki Siła zrywania na raieniu koparki Udźwig łyżki koparkowej na sworzniu Contractor kgf szybkość 5385 oc 6228 z wysuwe 2729 bez wysuwu 3903 kg z wysuwe 1082 bez wysuwu 1885
