ISO Pattern Shifter - przełącznik sterowania (opcjonalnie) Hydrauliczna blokada wysięgnika

Transkrypt

1 -

2 Łyżka ładowarkowa sterowana joystickiem z funkcją FNR (opcjonalnie) Radio CD, MP3 ISO Pattern Shifter - przełącznik sterowania (opcjonalnie) Hydrauliczna blokada wysięgnika Ergonomiczna kierownica Uwaga: Informacje, zdjęcia maszyn i sprzętu przedstawione w niniejszym katalogu są wyposażeniem standardowym lub opcjonalnym, w zależności od modelu maszyny. MST zastrzega prawo do wprowadzania zmian w podanych wartościach i schematach bez powiadomienia.

3 Dodatkowa półka pod dachem kabiny dla większego komfortu operatora Ulepszona klimatyzacja (opcjonalnie) i system wentylacji Chłodzony schowek na napoje (opcjonalnie) Pneumatyczny fotel operatora dla wygody podczas wzmożonych prac

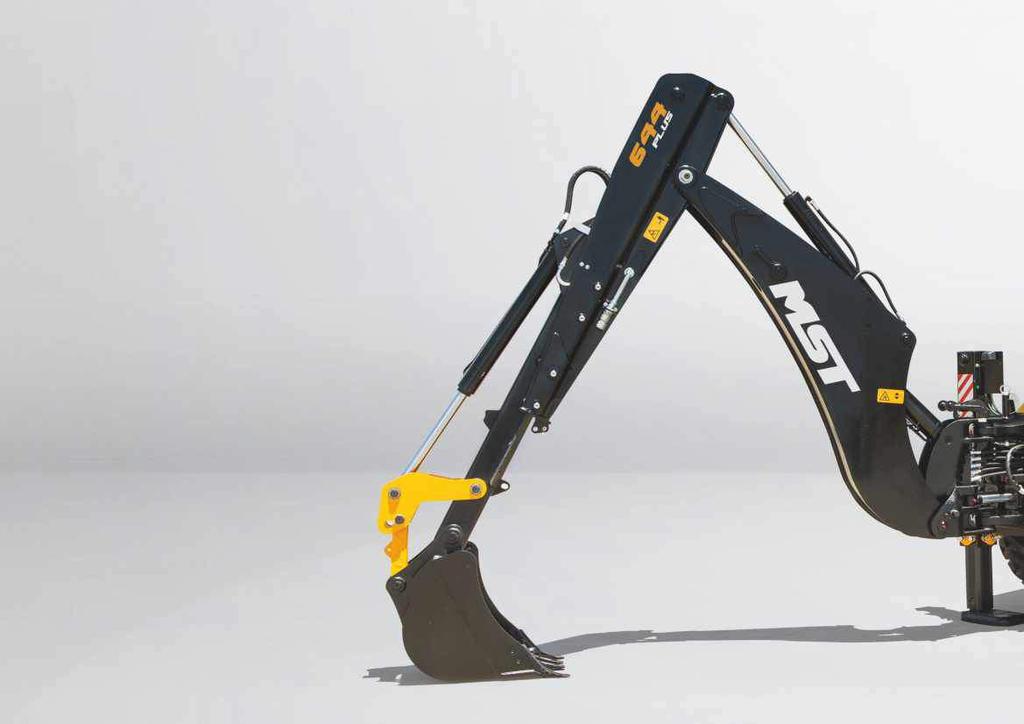

4 Specjalnie zaprojektowany wzmocniony wysięgnik, zapewniający najwyższą wydajność w wymagających warunkach Hydrauliczna blokada ramienia sterowana z kabiny operatora Dodatkowy odporny na uszkodzenia hydrauliczny cylinder umieszczony za ramieniem Ramię teleskopowe (opcjonalnie) Wytrzymałe łyżki do koparek o różnych pojemnościach, odpowiednie do kopania, ładowania i podnoszenie Zwiększona powierzchnia podpór

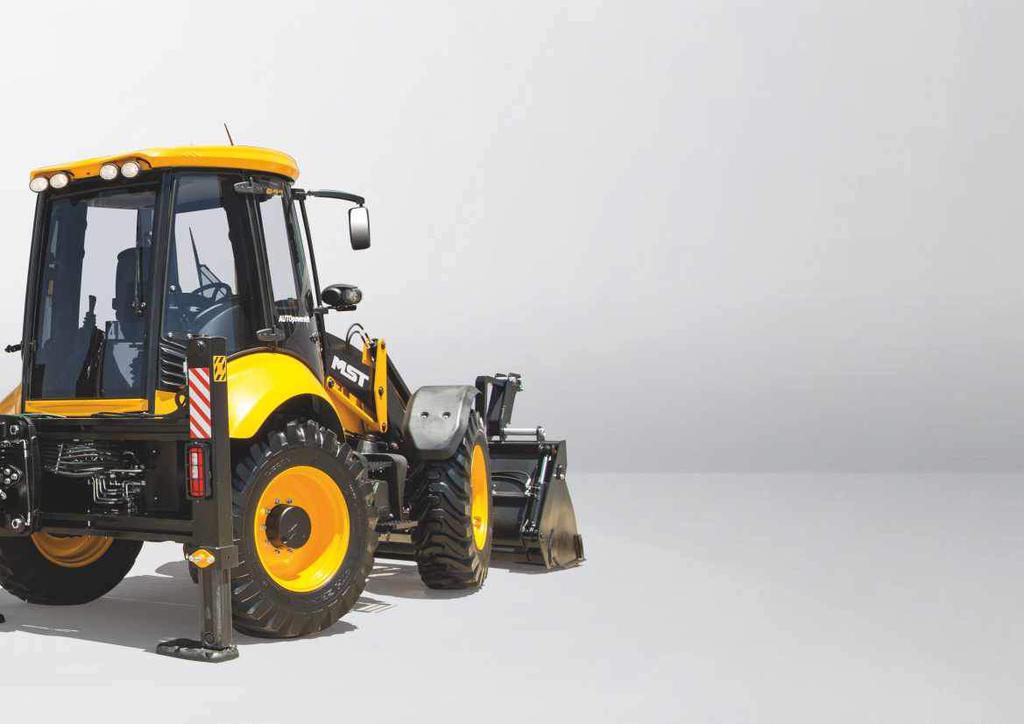

5 Ergonomiczna kabina ROPS/FOPS, zgodna z międzynarodowymi standardami Czyste powietrze w kabinie operatora dzięki filtrowi powietrza oraz filtrowi pyłkowemu klimatyzacji Mocna i wytrzymała łyżka ładowarkowa 3 o pojemności 1,2 m Zbiornik paliwa o pojemności 140l Tylne światło stopu LED o wysokiej jasności i długiej żywotności Mechanizm różnicowy o ograniczonym poślizgu (LSD) na tylnej osi, zapewniający maksymalną przyczepność

6 OSPRZĘT

7 DODATKOWY OSPRZĘT Lemiesz wychylny, który może być w szybki i prosty sposób zamontowany na ramieniu. Chwytaki hydrauliczne z pojedynczym lub podwójnym uchwytem umożliwiają podnoszenie i układanie dowolnej wielkości kłód. Hydrauliczny świder to przykładowy osprzęt, który można zamontować na tylnym ramieniu. Szybkozłącze na ramieniu koparki umożliwia łatwą i szybką wymianę osprzętu. Hydrauliczny przesuw boczny jest sterowany bezpośrednio z kabiny operatora, umożliwia przesunięcie wysięgnika w prawo lub w lewo. Może być również ustawiony w określonym punkcie. Młoty hydrauliczne dopasowane do koparko-ładowarki MST.

8 Emisja spalin Model Liczba cylindrów Średnica x skok tłoka Stage IV Final(Tier 4f) 1204F-E44TAN Diesel Engine 4 in line 105 x 127 mm Napięcie Akumulator Alternator 12 V 135 amps A/h 120 A INSTALACJA ELEKTRYCZNA Pojemność Maksymalna moc Maksymalny moment obrotowy ź Niezawodny, oszczędny, niewymagający konserwacji silnik wysokoprężny wykorzystujący najnowsze technologie. Cechuje się wysoką mocą i momentem obrotowym, jest chłodzony wodą i wyposażony w turbosprężarkę i intercooler ź Spełnia europejskie normy emisji spalin EU IV Final i EPA Tier 4f W standardzie otwarty układ hydrauliczny z zespolonymi dwiema pompami zębatymi. Opcjonalnie zamknięty układ hydrauliczny z pompą wielotłoczkową o zmiennym przepływie, z zaworami dzielącymi przepływ Pompa główna Przepływ Ciśnienie Dodatkowa pampa Przepływ Ciśnienie Pompa zębata 2200 rpm 87 l/dk 240 bar 2200 rpm 58 l/min 207 bar Pompa tłokowa 2200 rpm 163 l/min 240 bar ź Zawory antywstrząsowe i antykawitacyjne ź W modelach wyposażonych w pompę zębatą dostępny jest sterowany elektronicznie zawór odciążający, który wyłącza pompę pomocniczą podczas jazdy lub zgodnie z potrzebami operatora, zapobiegając niepotrzebnemu obciążeniu silnika maszyny ź Joystick sterowany hydraulicznie (opcja) umożliwia operatorowi korzystanie z maszyny przy mniejszej mocy ź Ergonomicznie rozmieszczone, sterowane hydraulicznie joysticki typu Beko, przeznaczone do sterowania maszyną przy minimalnym wysiłku operatora ź System bezpieczeństwa służący do wyłączania joysticków hydraulicznych podczas jazdy ź Filtr olejowy (10 mikronów) Wysokiej jakości automatyczna skrzynia biegów typu PowerShift 4 biegi do tyłu i 4 biegu do przodu cc 74.4 kw / 99 HP (2200 rpm) 450 Nm (1400 rpm) SILNIK SYSTEM HYDRAULICZNY Układ kierowniczy sterowany hydraulicznie Kierownica ustawiana w trzech pozycjach Komfortowa kierownica Emisja spalin Olej silnikowy Płyn chłodniczy Zbiornik paliwa Zbiornik oleju hydraulicznego Zbiornik płynu AdBlue Olej skrzyni biegów Przedni most Piasty przedniego mostu Tylny most Piasty tylnego mostu Pojemność łyżki Siła wyrywająca na łyżce Siła wyrywająca na ramieniu Udźwig na ramieniu teleskopowym Otwarty 0,17m³ 6424 kgf 2506 kgf 750 kg Stage IV Final (Tier 4f) 8,5 l 19 l 140 l 70 l 18 l 21 l 7,5 l 2 x 0,8 l 16 l 2 x 1,5 l Zamknięty 0,17m³ 6424 kgf 3461 kgf 1250 kg UKŁAD KIEROWNICZY POJEMNOŚCI WYDAJNOŚĆ KOPARKI Osie przeznaczone do ciężkich zadań 16-to stopniowa oscylacja Przekładnie planetarne LSD (układ różnicowy o ograniczonym poślizgu) na tylnej osi Promień zawracania (z hamowaniem) Promień zawracania (bez hamowania) Przednie opony Tylne opony Ciężar roboczy maszyny *Wartość uwzględnia ciężar wszystkich płynów w maszynie oraz ciężar operatora (ok. 75 kg) 8,07 m 10,0 m 405/70 20 (12 warstw) (12 warstw) 9180 kg Hamulec roboczy: samoregulujący się, mokry, wielotarczowy hamulec, znajdujący się wśrodku tylnego mostu, sterowany hydraulicznie, podwójny pedał hamulca Hamulec postojowy: mechaniczny, z dźwignią ręczną, działający na tylną oś OSIE OPONY WAGA UKŁAD HAMULCOWY Elektryczne przełączanie napędu na 2 lub na 4 koła Maksymalna prędkość jazdy 40 km/h Zmiennik momentu 2,64/1 System zabezpieczający przed przypadkowym uruchomieniem biegów przez operatora Układ chłodzący skrzynię biegów SKRZYNIA BIEGÓW Pojemność łyżki Siła wyrywająca na łyżce Siła wyrywająca na ramieniu Udźwig na maksymalnej wysokości 1,2 m³ 7734 kgf 5905 kgf 3500 kgf WYDAJNOŚĆ KOPARKI

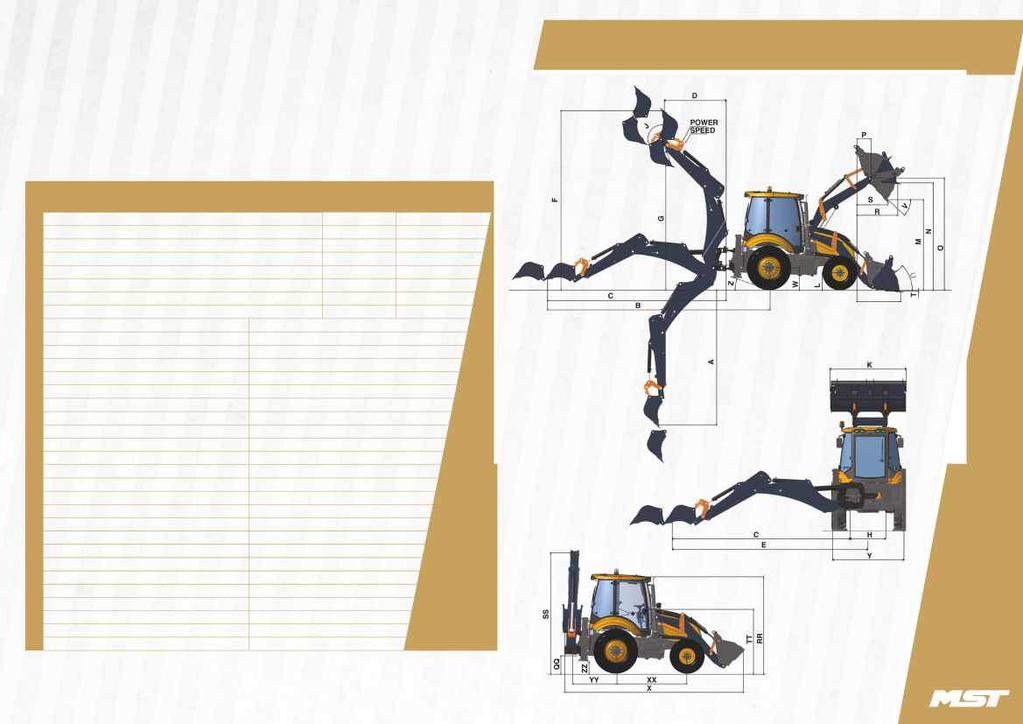

9 SPECYFIKACJA TECHNICZNA A A B C D E F G J K Y SS QQ Z ZZ YY XX X TT RR P S R V M N O U T Q H W L Maksymalna głębokośc kopania wg SAE (mm) Maksymalna głębokość kopania (mm) Zasięg na poziomie gruntu od tylnej osi (mm) Zasięg na poziomie gruntu do osi obrotu (mm) Odl. od krawędzi łyżki na pełnym wysięgu do osi przegubu Zasięg roboczy w bok liczony do osi maszyny (mm) Wysokość kopania wg SAE (mm) Maksymalna wysokość załadunku Kąt obrotu łyżki ( O ) Szerokość łyżki (mm) Szerokość tylnej ramy (mm) Wysokość całkowita podczas jazdy ( O ) Prześwit (mm) Kąt wyjazdu (mm) Prześwit podpór tylnych (mm) Odległość od obrotu ramienia do tylnej osi (mm) Rozstaw osi (mm) Długość transportowa (mm) Wysokość do kierownicy (mm) Wysokość kabiny (mm) Odl. od sworznia obrotu łyżki do przodu maszyny (mm) Zasięg załadunku (mm) Zasięg przy pełnej wysokości (mm) Kąt wysypu łyżki ( 0 ) Wysokość wysypu (mm) Wysokość załadunku (mm) Wysokość sworznia Kąt zamykania łyżki przy gruncie ( 0 ) Głębokość kopania (mm) Odl. od czoła maszyny do krawędzi łyżki na płasko (mm) Szerokość ramy tylnej (mm) Odległość od osi tylnego koła do gruntu (mm) Odległość od osi przedniego koła do gruntu (mm) Stage IV Final (Tier 4f) Fixed dipper TB (Wysunięte) TB (Schowane) WYMIARY

10 Emisja spalin Model Liczba cylindrów Średnica x skok tłoka Stage IV Final(Tier 4f) 1204F-E44TAN Diesel Engine 4 in line 105 x 127 mm Napięcie Akumulator Alternator 12 V 135 amps A/h 120 A INSTALACJA ELEKTRYCZNA Osie przeznaczone do ciężkich zadań 16-to stopniowa oscylacja Pojemność Maksymalna moc Maksymalny moment obrotowy cc 74.4 kw / 99 HP (2200 rpm) 450 Nm (1400 rpm) ź Niezawodny, oszczędny, niewymagający konserwacji silnik wysokoprężny wykorzystujący najnowsze technologie. Cechuje się wysoką mocą i momentem obrotowym, jest chłodzony wodą i wyposażony w turbosprężarkę i intercooler ź Spełnia europejskie normy emisji spalin EU IV Final i EPA Tier 4f W standardzie otwarty układ hydrauliczny z zespolonymi dwiema pompami zębatymi. Opcjonalnie zamknięty układ hydrauliczny z pompą wielotłoczkową o zmiennym przepływie, z zaworami dzielącymi przepływ Pompa główna Przepływ Ciśnienie Dodatkowa pampa Przepływ Ciśnienie Pompa zębata 2200 rpm 87 l/dk 240 bar 2200 rpm 58 l/min 207 bar Pompa tłokowa 2200 rpm 163 l/min 240 bar ź Zawory antywstrząsowe i antykawitacyjne ź W modelach wyposażonych w pompę zębatą dostępny jest sterowany elektronicznie zawór odciążający, który wyłącza pompę pomocniczą podczas jazdy lub zgodnie z potrzebami operatora, zapobiegając niepotrzebnemu obciążeniu silnika maszyny ź Joystick sterowany hydraulicznie (opcja) umożliwia operatorowi korzystanie z maszyny przy mniejszej mocy ź Ergonomicznie rozmieszczone, sterowane hydraulicznie joysticki typu Beko, przeznaczone do sterowania maszyną przy minimalnym wysiłku operatora ź System bezpieczeństwa służący do wyłączania joysticków hydraulicznych podczas jazdy ź Filtr olejowy (10 mikronów) Wysokiej jakości automatyczna skrzynia biegów typu PowerShift 4 biegi do tyłu i 4 biegu do przodu SILNIK SYSTEM HYDRAULICZNY Układ kierowniczy sterowany hydraulicznie Kierownica ustawiana w trzech pozycjach Komfortowa kierownica Emisja spalin Olej silnikowy Płyn chłodniczy Zbiornik paliwa Zbiornik oleju hydraulicznego Zbiornik płynu AdBlue Olej skrzyni biegów Przedni most Piasty przedniego mostu Tylny most Piasty tylnego mostu Pojemność łyżki Siła wyrywająca na łyżce Siła wyrywająca na ramieniu Udźwig na ramieniu teleskopowym Otwarty 0,17m³ 6424 kgf 2506 kgf 750 kg Stage IV Final (Tier 4f) 8,5 l 19 l 140 l 70 l 18 l 21 l 11,5 l 2 x 1,3 l 9 l 2 x 1,5 l Zamknięty 0,17m³ 6424 kgf 3461 kgf 1250 kg UKŁAD KIEROWNICZY POJEMNOŚCI WYDAJNOŚĆ KOPARKI Przekładnie planetarne LSD (układ różnicowy o ograniczonym poślizgu) na tylnej osi Promień zawracania (z hamowaniem) Promień zawracania (bez hamowania) Przednie opony Tylne opony Ciężar roboczy maszyny *Wartość uwzględnia ciężar wszystkich płynów w maszynie oraz ciężar operatora (ok. 75 kg) 7,9 m 8,8 m (12 warstw) (12 warstw) 9555kg Hamulec roboczy: samoregulujący się, mokry, wielotarczowy hamulec, znajdujący się wśrodku tylnego mostu, sterowany hydraulicznie, podwójny pedał hamulca Hamulec postojowy: mechaniczny, z dźwignią ręczną, działający na tylną oś OSIE OPONY WAGA UKŁAD HAMULCOWY Elektryczne przełączanie napędu na 2 lub na 4 koła Maksymalna prędkość jazdy 40 km/h Zmiennik momentu 2,64/1 System zabezpieczający przed przypadkowym uruchomieniem biegów przez operatora Układ chłodzący skrzynię biegów SKRZYNIA BIEGÓW Pojemność łyżki Siła wyrywająca na łyżce Siła wyrywająca na ramieniu Udźwig na maksymalnej wysokości 1,2 m³ 7734 kgf 5905 kgf 3500 kgf WYDAJNOŚĆ KOPARKI

11 SPECYFIKACJA TECHNICZNA A Maksymalna głębokośc kopania wg SAE (mm) A Maksymalna głębokość kopania (mm) B Zasięg na poziomie gruntu od tylnej osi (mm) C Zasięg na poziomie gruntu do osi obrotu (mm) D Odl. od krawędzi łyżki na pełnym wysięgu do osi przegubu E Zasięg roboczy w bok liczony do osi maszyny (mm) F Wysokość kopania wg SAE (mm) G Maksymalna wysokość załadunku J Kąt obrotu łyżki ( O ) K Szerokość łyżki (mm) Y Szerokość tylnej ramy (mm) SS Wysokość całkowita podczas jazdy ( O ) QQ Prześwit (mm) Z Kąt wyjazdu (mm) ZZ Prześwit podpór tylnych (mm) YY Odległość od obrotu ramienia do tylnej osi (mm) XX Rozstaw osi (mm) X Długość transportowa (mm) TT Wysokość do kierownicy (mm) RR Wysokość kabiny (mm) P Odl. od sworznia obrotu łyżki do przodu maszyny (mm) S Zasięg załadunku (mm) R Zasięg przy pełnej wysokości (mm) V Kąt wysypu łyżki ( 0 ) M Wysokość wysypu (mm) N Wysokość załadunku (mm) O Wysokość sworznia U Kąt zamykania łyżki przy gruncie ( 0 ) T Głębokość kopania (mm) Q Odl. od czoła maszyny do krawędzi łyżki na płasko (mm) H Szerokość ramy tylnej (mm) W Odległość od osi tylnego koła do gruntu (mm) L Odległość od osi przedniego koła do gruntu (mm) Stage IV Final (Tier 4f) Fixed dipper TB (Wysunięte) TB (Schowane) WYMIARY
