1 CYFRYZACJA MODELI DIAGNOSTYCZNYCH SKANERY 3D USŁUGI 3D DRUKARKI 3D

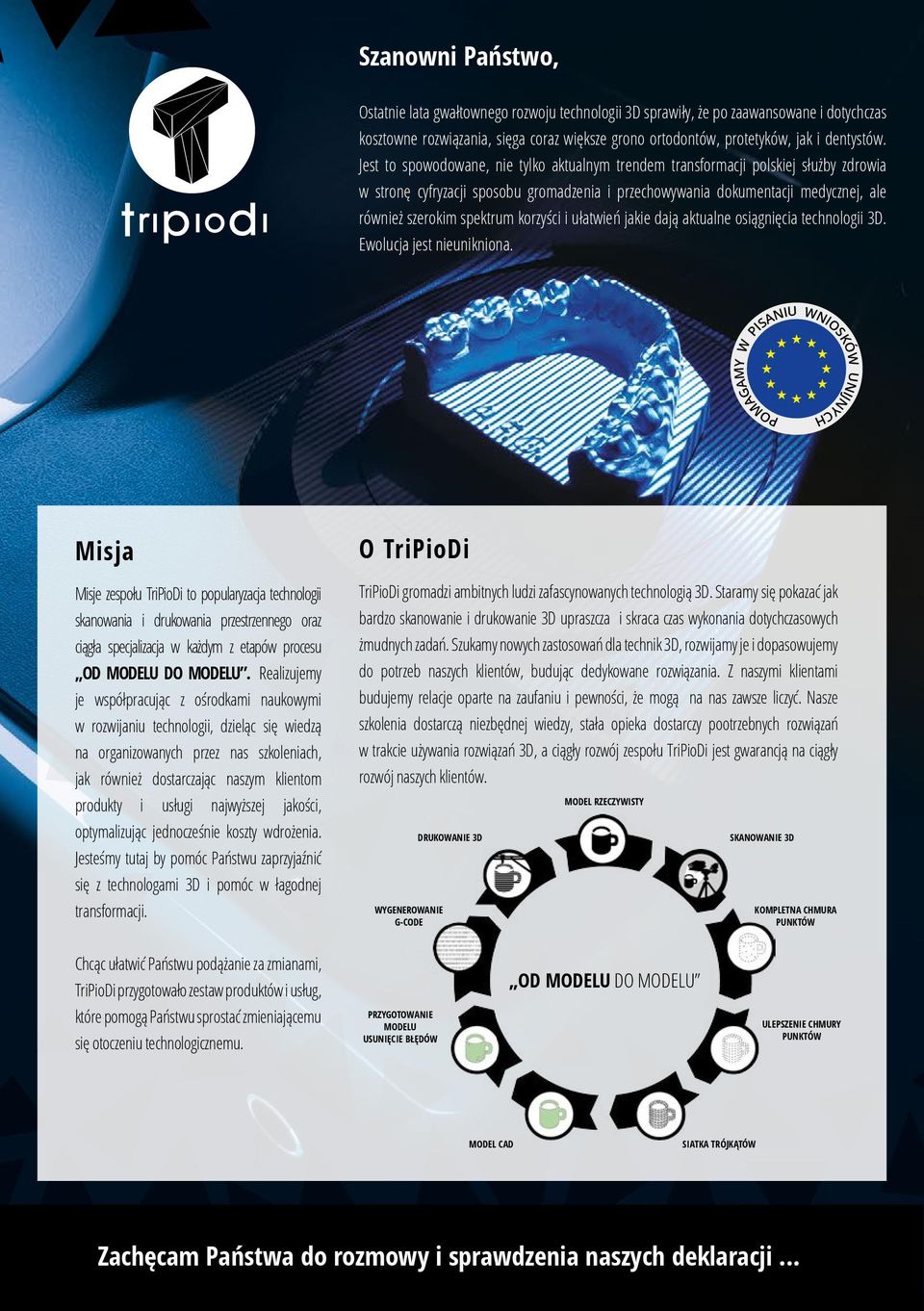

2 POMAGAMY W PISANIU WNIOSKÓW UNIJNYCH Szanowni Państwo, Ostatnie lata gwałtownego rozwoju technologii 3D sprawiły, że po zaawansowane i dotychczas kosztowne rozwiązania, sięga coraz większe grono ortodontów, protetyków, jak i dentystów. Jest to spowodowane, nie tylko aktualnym trendem transformacji polskiej służby zdrowia w stronę cyfryzacji sposobu gromadzenia i przechowywania dokumentacji medycznej, ale również szerokim spektrum korzyści i ułatwień jakie dają aktualne osiągnięcia technologii 3D. Ewolucja jest nieunikniona. Misja Misje zespołu TriPioDi to popularyzacja technologii skanowania i drukowania przestrzennego oraz ciągła specjalizacja w każdym z etapów procesu OD MODELU DO MODELU. Realizujemy je współpracując z ośrodkami naukowymi w rozwijaniu technologii, dzieląc się wiedzą na organizowanych przez nas szkoleniach, jak również dostarczając naszym klientom produkty i usługi najwyższej jakości, optymalizując jednocześnie koszty wdrożenia. Jesteśmy tutaj by pomóc Państwu zaprzyjaźnić się z technologami 3D i pomóc w łagodnej transformacji. O TriPioDi TriPioDi gromadzi ambitnych ludzi zafascynowanych technologią 3D. Staramy się pokazać jak bardzo skanowanie i drukowanie 3D upraszcza i skraca czas wykonania dotychczasowych żmudnych zadań. Szukamy nowych zastosowań dla technik 3D, rozwijamy je i dopasowujemy do potrzeb naszych klientów, budując dedykowane rozwiązania. Z naszymi klientami budujemy relacje oparte na zaufaniu i pewności, że mogą na nas zawsze liczyć. Nasze szkolenia dostarczą niezbędnej wiedzy, stała opieka dostarczy pootrzebnych rozwiązań w trakcie używania rozwiązań 3D, a ciągły rozwój zespołu TriPioDi jest gwarancją na ciągły rozwój naszych klientów. WYGENEROWANIE G-CODE DRUKOWANIE 3D MODEL RZECZYWISTY SKANOWANIE 3D KOMPLETNA CHMURA PUNKTÓW Chcąc ułatwić Państwu podążanie za zmianami, TriPioDi przygotowało zestaw produktów i usług, które pomogą Państwu sprostać zmieniającemu się otoczeniu technologicznemu. PRZYGOTOWANIE MODELU USUNIĘCIE BŁĘDÓW OD MODELU DO MODELU ULEPSZENIE CHMURY PUNKTÓW MODEL CAD SIATKA TRÓJKĄTÓW Zachęcam Państwa do rozmowy i sprawdzenia naszych deklaracji...

3 USŁUGI 3D Cyfrowe i fizyczne modele diagnostyczne - porównanie CYFROWY MODEL DIAGNOSTYCZNY Stanowi dokumentację medyczną według aktualnych przepisów Ministerstwa Zdrowia (grupa WG-17 3D standardu DIACOM). Różnorodne możliwości użycia modelu (planowanie leczenia, samodzielne projektowanie koron, mostów, licówek, prezentacja wyników leczenia na pierwszej wizycie). Model przechowywany na nośnikach cyfrowych (model ma postać pliku STL). Łatwe wyszukiwanie modeli przez wyszukiwarkę według zadanych kryteriów. Precyzyjne pomiary (w TriPiodi do 10 mikronów). Możliwość tworzenia dowolnej ilości kopii modelu w łatwy sposób. Model nie ulega zniszczeniu. Rzeczywiste kolory dzięki teksturowaniu. Model można wydrukować na drukarce 3D. GIPSOWY MODEL DIAGNOSTYCZNY Nie stanowi dokumentacji medycznej według aktualnych przepisów Ministerstwa Zdrowia. Gipsowe modele zajmują przestrzeń w magazynie. Pomiary modelu są nieprecyzyjne (błąd dokładności modelu i narzędzi pomiarowych) i czasochłonne. Model może ulec zniszczeniu w wyniku przypadkowych zdarzeń i pod wpływem upływu czasu. Należy je przechowywać przez 20 lat od zakończenia leczenia pacjenta - generuje to koszty przechowania. Kosztowne i czasochłonne kopiowanie modeli celem udostępnienia pacjentowi lub innym instytucjom. Ograniczone zastosowanie w dalszym procesie leczenia pacjenta. Fizyczna potrzeba modyfikacji modelu gipsowego oraz brak możliwości odtworzenia modelu po zmianach. USŁUGI 3D 3

4 CYFRYZACJA MAGAZYNU MODELI DIAGNOSTYCZNYCH ZAMIANA GIPSOWYCH MODELI NA CYFROWE STWORZENIE BAZY DANYCH MODELI CYFROWYCH UTYLIZACJA GIPSOWYCH MODELI Niższe koszty: niskie koszty przechowywania, bezkosztowe kopiowanie, niższe koszty planowania leczenia, zerowy koszt i brak ryzyka modyfikacji modelu. Oszczędność czasu: natychmiastowe wyszukiwanie, szybsze kopiowanie, natychmiastowe modyfikacje. Elastyczność: nieograniczone możliwości użycia modelu, łatwiejsza współpraca z protetykiem, samodzielne projektowanie licówek, mostów, implantów, możliwość wydruku modelu w 3D, łatwe udostępnianie. STAŁA CYFRYZACJA USŁUGI 3D MODEL CYFROWY BEZPOŚREDNIO Z WYCISKU Wykonujemy modele cyfrowe bezpośrednio z wycisku zachowując wysoką dokładność oraz odwzorowanie szczegółów. Dzięki technologii opracowanej przez TriPioDi można całkowicie zrezygnować z tworzenia modeli tradycyjnych. MODEL CYFROWY Z MODELU DIAGNOSTYCZNEGO Nowo wytworzone gipsowe modele diagnostyczne zmieniamy na modele cyfrowe w postaci plików STL, tworząc lub uzupełniając bazę modeli naszych klientów. Przygotowane modele są gotowe do wydruku 3D. 4

5 SKANERY 3D Dscan 3.2 Blue - EGSolution Dscan 3.2 Blue to kompletne rozwiązanie dla gabinetów i klinik dentystycznych i protetycznych. Dołączane oprogramowanie Dental CAD umożliwia pobranie danych ze skanera oraz ich obróbkę celem przygotowania modelu CAD do dalszej projektowej pracy. Skaner 3D używający niebieskiego światła strukturalnego, pozwala na szybsze i dokładniejsze skanowanie szczęk destystycznych. Skaner Dscan 3 to rozwiązanie typu Plug&Play wymagający jedynie monitora i myszki do pełnej funkcjonalności. PARAMETRY URZADZENIA Rozdzielczość kamery 1.3 Mpx Formaty wyjściowe STL, PLY, OBJ, ASC Źródło niebieskiego światła LED, 100 ANSI-lumens Max. wymiary modelu (W x D x H) 90 x 80 x 55 mm Technologia skanowania Światło strukturalne Wymiary urządzenia (W x D x H) 250 x 450 x 450 mm Osie obrotu 2 osie obrotu Waga 14,5 kg Dokładność 0,015 mm Obsługiwana pojemność karty SD 120 GB Interfejs USB 3.0 Medit Hybrid - Identica IDENTICA Hybrid to jeden z najszybszych i najbardziej dokładnych skanerów na rynku. Przy projektowaniu IDENTICA Hybrid skupiono się na wymaganiach laboratorium dentystycznego by uzyskać dokładne, szybkie i niezawodne urządzenie, które jest łatwe w użyciu. IDENTICA Hybrid: skanowanie modeli diagnostycznych i wycisków, pełny skan modelu w 16 sek, 84% lżejszy format danych i o 74% szybsze działanie, duża komora skanowania możliwość pracy z artykulatorem (m.in. Artex, Sam, Kavo), skanowanie tekstury modelu. Algorytmy skanowania Medit, IMV (Intelligent Multi View) umożliwiają szybsze i dokładniejsze skanowanie w wąskich i głębokich obszarach, które były niemożliwe w przypadku tradycyjnych skanerów dentystycznych. SKANERY 3D Dokładność skanowania IDENTICA Hybrid jest regularnie testowana na poziomie ± 7μm z odchyleniem standardowym ± 2 μm - gwarantuje to wysoką jakość skanowania za każdym razem. PARAMETRY URZADZENIA Źródlo światła LED blue light Waga 13 kg Osie obrotu 3 osie obrotu Zasilanie 19.5V / 150W Obszar skanowania 80 x 60 x 60mm Złącza USB 3.0 B Type Wymiary urządzenia 290 x 290 x 342mm 5

6 Medit Blue - IDENTICA IDENTICA Blue skaner firmy Medit jest liderem na rynku cyfrowej stomatologii. IDENTICA Blue jest wyposażony w zaawansowany skaner światła niebieskiego, która zapewnia szybsze skanowanie i dane wyższej jakości. IDENTICA Blue jest zdolny zeskanować pełny model diagnostyczny automatycznie w zaledwie 35 sekund. Wyniki skanowania <10 mikronów są gwarantowane przy każdym skanowaniu. Zwiększenie przestrzeni roboczej sprawia, że IDENTICA Blue jest idealny dla większych modeli i artykulatorów. IDENTICA Niebieski zapewnia standard branżowy czyli plik STL oparty na otwartej technologii, gotowy dla importu do dowolnego istniejącego oprogramowania CAD. PARAMETRY URZADZENIA Źródlo światła Osie obrotu Obszar skanowania Wymiary urządzenia Waga Zasilanie Złącza LED, 50 ANSI-lumens 3 osie obrotu 80 x 60 x 60mm 290 x 290 x 342mm 16 kg AC 100~240V, 50~60 Hz USB 3.0 B Medit Light IDENTICA Light jest zoptymalizowany do codziennych zastosowań stomatologicznych, gwarantując niezawodne wyniki skanowania przy minimalnej inwestycji czasu i pieniędzy. Ponadto IDENTICA Light jest w stanie eksportować dane skanowania w otwartym formacie STL, który współpracuje z dowolnym oprogramowaniem CAD. SKANERY 3D PARAMETRY URZADZENIA Źródlo światła Osie obrotu Obszar skanowania Wymiary urządzenia Waga Zasilanie LED, 50 ANSI-lumens / Cyan 3 osie obrotu 80 x 60 x 60mm 290 x 290 x 340mm 16kg AC 100~240V, 50~60 Hz Złącza USB 3.0 B 6

7 HDI seria LMI Seria 100 skanerów HDI firmy LMI Technologies to jedne z najmniejszych na rynku systemów skanowania 3D typu Plug&Play, które wyposażone jest w technologię projekcji światła niebieskiego (diody LED). Ta seria skanerów osiąga szybkość skanowania do 0,3 sek/skan, a skan taki zawiera aż do punktów. Są to urządzenia również dla odbiorców, którzy chcieliby zastosować skanery 3D w trudnych warunkach przemysłowych i zależy im na dokładnych powtarzalnych wynikach skanowania. PARAMETRY URZADZENIA HDI 109 Skaner HDI 120 Przekątna FOV mm mm Wymiary urządzenia 49 x 100 x 155 mm 49 x 74 x 276 mm Dokładność do 34 μm do 60 μm Skanery posiadają obudowę wykonaną z litego aluminium spełniające standard IP67 (odporność na kurz i wodę). Seria 100 umożliwia budowę zautomatyzowanych rozwiązań do kontroli jakości oraz szybkiego skanowania 3D. Skanery HDI 109 i 120 to idealne narzędzia do tworzenia mobilnych rozwiązań skanowania obiektów 3D o małych rozmiarach. HDI Advance - LMI Skaner HDI Advance to elastyczne rozwiązanie nadające się do skanowania obiektów o różnych kształtach i rozmiarach, dzięki łatwemu dostosowaniu pola skanowania (FOV Field of View) przez umieszczanie kamer w dostępnych slotach, regulując w ten sposób rozstaw kamer i pole widzenia. Czas wykonania pojedynczego skanu wynosi mniej niż sekundę, a wymienne kamery (rozdzielczość od 1,3 Mpx do 12Mpx) pozwalają na uzyskanie oczekiwanej dokładności. Skanerem HDI Advance można skanować obiekty mechaniczne, elementy architektury, obiekty muzealne, obiekty organiczne, medyczne (w tym także twarz ludzką i całą postać ludzką). PARAMETRY URZADZENIA Rozdzielczość kamery HDI Advance R1x (standard) 1,3 mpx (możlwość zmiany kamer do 12 Mpx) HDI Advance R3x (standard) 2,8 Mpx (możliwość zmiany kamer do 12 Mpx) Szybkość skanowania 1,3 sek na skan 0,88 sek. na skan Dokładność do 70 μm do 35 μm SKANERY 3D Zakres skanowania Przekątna pola skanowania: mm Przekątna pola skanowania: mm Zakres pracy Formaty zapisu Oprogramowanie od 0,4 do 5 metrów PLY, OBJ, STL, ASC, 3D3 FlexiScan3D 7

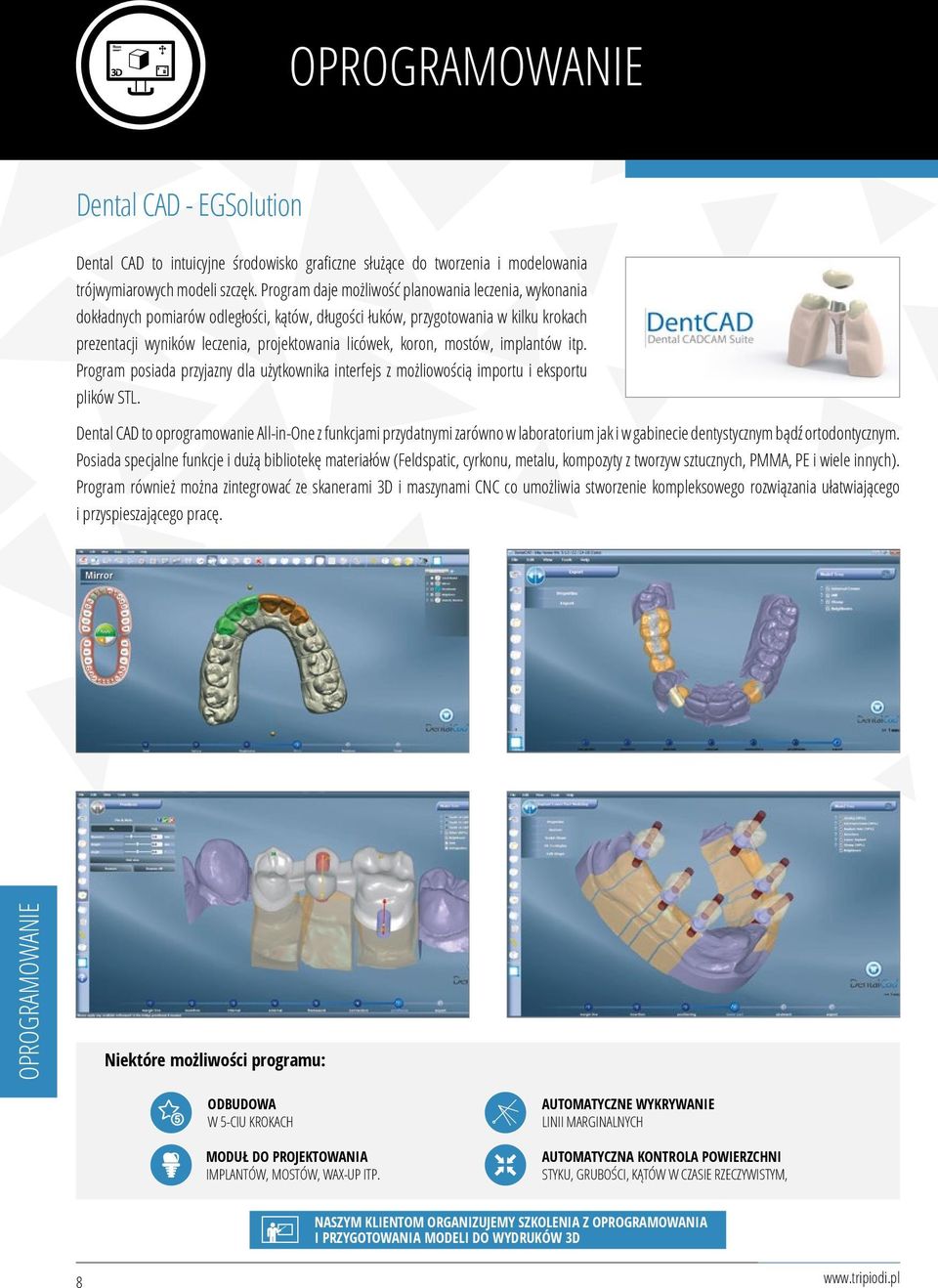

8 OPROGRAMOWANIE Dental CAD - EGSolution Dental CAD to intuicyjne środowisko graficzne służące do tworzenia i modelowania trójwymiarowych modeli szczęk. Program daje możliwość planowania leczenia, wykonania dokładnych pomiarów odległości, kątów, długości łuków, przygotowania w kilku krokach prezentacji wyników leczenia, projektowania licówek, koron, mostów, implantów itp. Program posiada przyjazny dla użytkownika interfejs z możliowością importu i eksportu plików STL. Dental CAD to oprogramowanie All-in-One z funkcjami przydatnymi zarówno w laboratorium jak i w gabinecie dentystycznym bądź ortodontycznym. Posiada specjalne funkcje i dużą bibliotekę materiałów (Feldspatic, cyrkonu, metalu, kompozyty z tworzyw sztucznych, PMMA, PE i wiele innych). Program również można zintegrować ze skanerami 3D i maszynami CNC co umożliwia stworzenie kompleksowego rozwiązania ułatwiającego i przyspieszającego pracę. OPROGRAMOWANIE Niektóre możliwości programu: ODBUDOWA W 5-CIU KROKACH MODUŁ DO PROJEKTOWANIA IMPLANTÓW, MOSTÓW, WAX-UP ITP. AUTOMATYCZNE WYKRYWANIE LINII MARGINALNYCH AUTOMATYCZNA KONTROLA POWIERZCHNI STYKU, GRUBOŚCI, KĄTÓW W CZASIE RZECZYWISTYM, NASZYM KLIENTOM ORGANIZUJEMY SZKOLENIA Z OPROGRAMOWANIA I PRZYGOTOWANIA MODELI DO WYDRUKÓW 3D 8

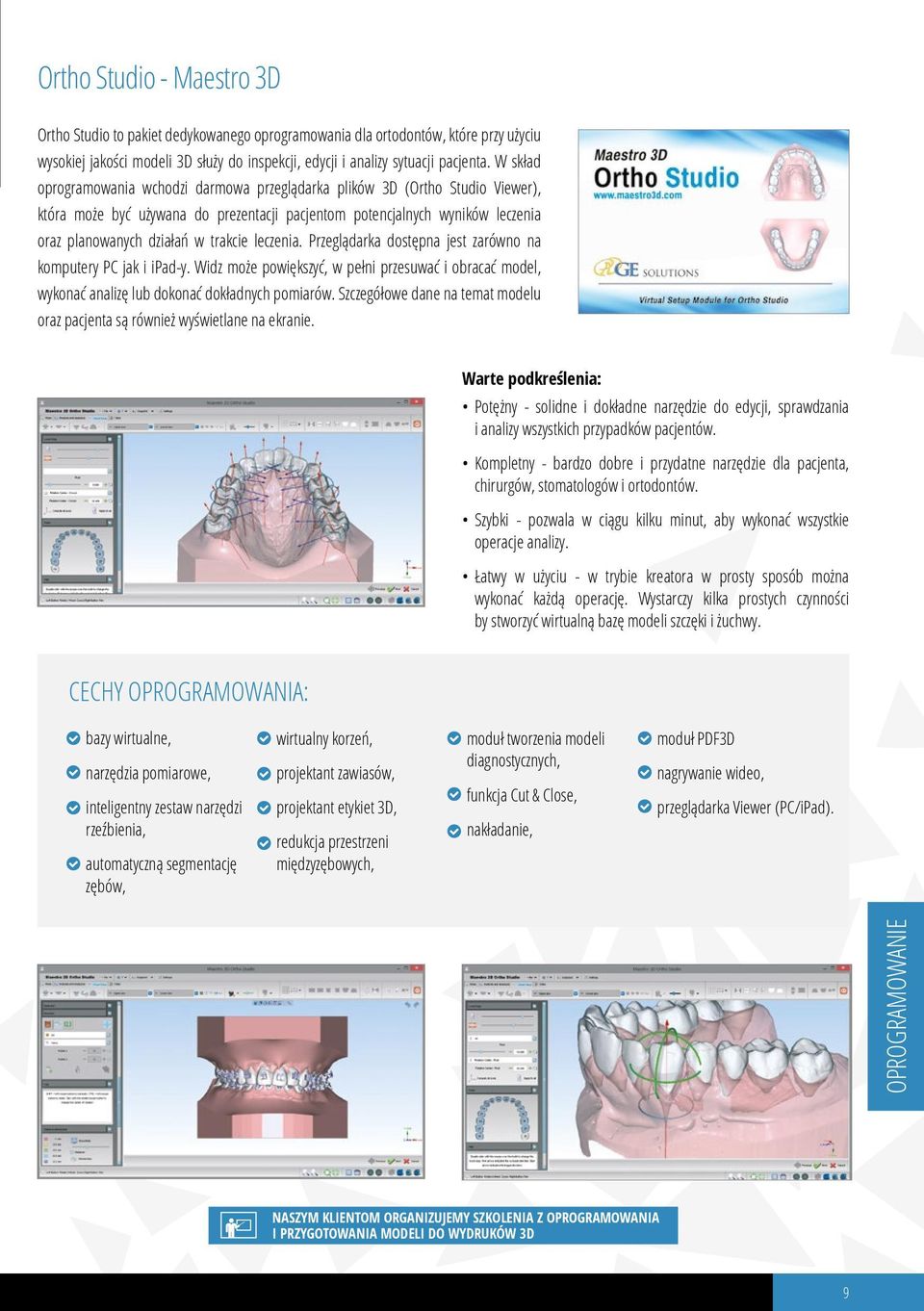

9 Ortho Studio - Maestro 3D Ortho Studio to pakiet dedykowanego oprogramowania dla ortodontów, które przy użyciu wysokiej jakości modeli 3D służy do inspekcji, edycji i analizy sytuacji pacjenta. W skład oprogramowania wchodzi darmowa przeglądarka plików 3D (Ortho Studio Viewer), która może być używana do prezentacji pacjentom potencjalnych wyników leczenia oraz planowanych działań w trakcie leczenia. Przeglądarka dostępna jest zarówno na komputery PC jak i ipad-y. Widz może powiększyć, w pełni przesuwać i obracać model, wykonać analizę lub dokonać dokładnych pomiarów. Szczegółowe dane na temat modelu oraz pacjenta są również wyświetlane na ekranie. Warte podkreślenia: Potężny - solidne i dokładne narzędzie do edycji, sprawdzania i analizy wszystkich przypadków pacjentów. Kompletny - bardzo dobre i przydatne narzędzie dla pacjenta, chirurgów, stomatologów i ortodontów. Szybki - pozwala w ciągu kilku minut, aby wykonać wszystkie operacje analizy. Łatwy w użyciu - w trybie kreatora w prosty sposób można wykonać każdą operację. Wystarczy kilka prostych czynności by stworzyć wirtualną bazę modeli szczęki i żuchwy. CECHY OPROGRAMOWANIA: bazy wirtualne, narzędzia pomiarowe, inteligentny zestaw narzędzi rzeźbienia, automatyczną segmentację zębów, wirtualny korzeń, projektant zawiasów, projektant etykiet 3D, redukcja przestrzeni międzyzębowych, moduł tworzenia modeli diagnostycznych, funkcja Cut & Close, nakładanie, moduł PDF3D nagrywanie wideo, przeglądarka Viewer (PC/iPad). OPROGRAMOWANIE NASZYM KLIENTOM ORGANIZUJEMY SZKOLENIA Z OPROGRAMOWANIA I PRZYGOTOWANIA MODELI DO WYDRUKÓW 3D 9

10 Leios 2 Leios 2 jest bardzo intuicyjną platformą wspomagającą edycję chmury punktów pochodzących ze skanera 3D (obsługiwane formaty: asc, txt, dat, asd, cwk, vvd, opt, scs, xyz, v3d) oraz siatek trójkątów (stl, vrml, obj, ply, qmh). Leios 2 to wydajny program dla inżynierów, grafików 3D i projektantów, ukierunkowany na modelowanie 3D, inżynierię odwrotną i opracowywanie wyników z użyciem zaawansowanych narzędzi inspekcji. Leios 2 przekształca chmury punktów w model NURBS, z którego otrzymujemy model CAD. Jest to doskonały program do wykorzystania w takich dziedzinach jak wzornictwo przemysłowe, projektowanie, remodeling, inżynieria odwrotna części maszyn, moda, archeologia, medycyna, dentystyka, protetyka czy animacja. OPROGRAMOWANIE BAZOWE FUNKCJE PROGRAMU: interfejs w języku polskim, import plików ze skanerów i maszyn pomiarowych np. STL, OBJ, ASCII, edycja i naprawa siatek trójkątów zeskanowanych modeli, kilka strategii budowy geometrii CAD, automatyczne i manualne łączenie skanów, redukcja liczby punktów dzięki wbudowanym filtrom, mapa odchyłek, tworzenie przekrojów i powierzchni na bazie skanów. NASZYM KLIENTOM ORGANIZUJEMY SZKOLENIA Z OPROGRAMOWANIA I PRZYGOTOWANIA MODELI DO WYDRUKÓW 3D 10

11 DRUKARKI 3D Urbicum DX-1 Drukarka Urbicum DX-1 to niezawodna narzędzie do szybkiego prototypowania. Konstrukcja oraz zastosowane zabezpieczenia umożliwiają pracę w trudnych warunkach warsztatowych. Duże pole robocze oraz szybkość drukarki umożliwia szybkie wydruki nawet przedmiotów dużych rozmiarów. Jakość wydruków, nawet przy długiej pracy (kilkanaście godzin), pozostaje na wysokim poziomie. Drukarka dobrze radzi sobie też z bardzo małymi obiektami dzięki wymiennej głowicy. Znajduje zastosowanie w branżach takich jak przemysł (szybkie prototypowanie), architektura (drukowanie makiet), protetyka (elementy protez), stomatologia (modele diagnostyczne), marketing i reklama (gadżety reklamowe) i wiele innych. PARAMETRY URZADZENIA Pole robocze (X/Y/Z) 300 x 300 x 210 mm Szybkość ruchu w osi XY Do 350 mm/s Szybkość druku Do 180 mm/s Ekstruder Jeden, regulowana siła nacisku radełka na filament Temp. głowicy do 350 C Temp. stołu do 100 C Dysza 0,4 standard (wymienna) Rozdzielczość XY 0,0125 mm Rozdzielczość Z 0,01 mm Rodzaje filamentu Wszystkie termoplaty i elastyczne materiały (średnica 1,75 mm) Masa 15 kg Przykładowe wydruki z drukarki Model diagnostyczny Model CAD Wydruk 3D DRUKARKI 3D 11

12 TRIPIODI ul. Stefana Batorego 3/ Krosno, Poland ODDZIAŁ KRAKÓW ul. Mazowiecka 25, Kraków WKRÓTCE NOWE ODDZIAŁY: Warszawa, Wrocław
