1 Zastosowanie optycznych skanerów 3D z linii Scan3D Qualify firmy SMARTTECH do szybkiej i precyzyjnej kontroli jakości wymiarów geometrycznych produktów w przemyśle motoryzacyjnym. Dr inż. Szymon Sikorski SMARTTECH Sp. z o.o.

2 Innowacyjnośd i doświadczenie w pomiarach 3D Działamy od 2000 roku - największe doświadczenie w pomiarach 3D na polskim rynku, Jedyny uznany producent skanerów 3D w Polsce, kompleksowy serwis gwarancyjny, możliwości up grade do nowszych modeli, Sprawdzone metrologicznie systemy skanowania 3D, Najwyższe parametry techniczne w optymalnej cenie.

3 Oferta 1) Skanery 3D do zastosowao technicznych SMARTTECH Geomagic 3D Scanner, 2) Skanery 3D do zastosowao specjalnych SMARTTECH ScanBright, 3) Oprogramowanie do obróbki danych pomiarowych: Mesh3D ; Geomagic Studio & Qualify ; Rapidform XOR, XOS, XOV 4) Usługi pomiarowe i projektowe, 5) Projektowanie systemów wizyjnych, 6) Szkolenia ze skanowania 3D i oprogramowania Geomagic.

4 Nasi klienci: Volvo Autobusy Wrocław Rucker Polska Faurecja Polska VolksWagen Poznao Bella Kompozyty Kancelaria Prawna Łazewscy EnergoService S.A. Ortema Systemy Medyczne Parafia w Świebodzinie (skan postaci Jezusa) Bosch, Whirlpool pralki Łódź Wdrożenia Nasze skanery pracują między innymi w: Politechnika Warszawska SGGW Warszawa Politechnika Poznaoska Politechnika Rzeszowska ASP Wrocław Politechnika Śląska Uniwersytet im. Adama M. w Poznaniu Uniwersytet Warszawski WAT Politechnika Białostocka Politechnika Krakowska Muzeum w Wilanowie Muzeum Narodowe w Krakowie Muzeum w Szreniawie Małopolski Instytut Kultury w Krakowie

S k a n e r y 3 D d o z a s t o s o w a o t e c h n i c z n y c h Skanery z linii SMARTTECH Geomagic stworzone zostały do pomiaru obiektów technicznych, gdzie konieczne jest wierne zeskanowanie

SCAN3D BLUE Najnowszej generacji narzędzie wykorzystujące technologię wąskopasmowego niebieskiego światła LED.

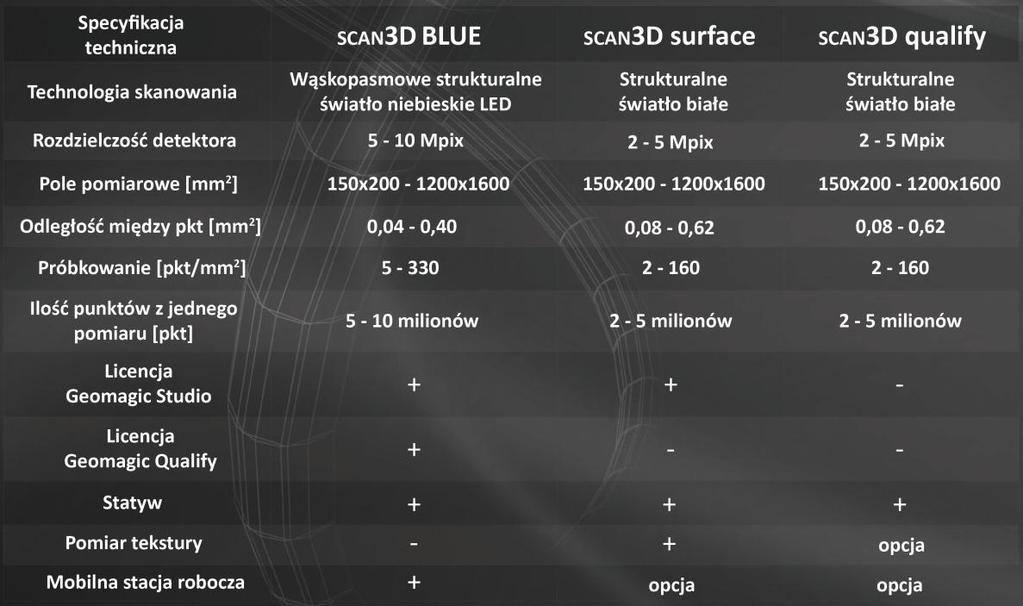

5 S k a n e r y 3 D d o z a s t o s o w a o t e c h n i c z n y c h Skanery z linii SMARTTECH Geomagic stworzone zostały do pomiaru obiektów technicznych, gdzie konieczne jest wierne zeskanowanie drobnych elementów powierzchni oraz poprawne wyznaczenie ostrych krawędzi. Połączenie skanerów firmy Smarttech z oprogramowaniem GEOMAGIC znacznie zwiększyło funkcjonalnośd całego zestawu. SCAN3D BLUE Najnowszej generacji narzędzie wykorzystujące technologię wąskopasmowego niebieskiego światła LED. Dzięki temu zapewnia użytkownikowi możliwośd szybkiego i precyzyjnego pomiaru w trudnych warunkach oświetleniowych. SCAN3D surface Kompleksowe rozwiązanie do tworzenia precyzyjnych modeli CAD z użyciem skanera 3D. SCAN3D qualify Kompleksowe rozwiązanie do kontroli jakości wyrobów.

6 ZASADA DZIAŁANIA SKANERA 3D

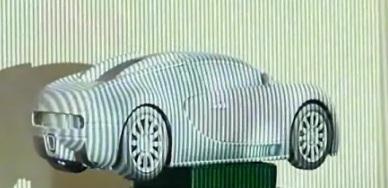

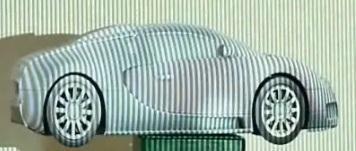

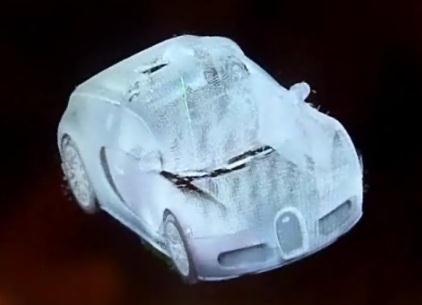

7 Skanery 3D światło białe Projekcja strukturalnego światła białego na obiekt Wynik: chmura punktów

8 P O Ł O Ż E N I E O B I Ę T O Ś C I P O M I A R O W E J

9 Zastosowanie optycznych skanerów 3D do szybkiej i precyzyjnej kontroli jakości wymiarów geometrycznych produktów daje następujące korzyści: Szybkie porównanie części wykonanej z projektem, Wykrycie błędów wytwarzania, Porównanie przekrojów części, Identyfikacja obszarów poza tolerancją.

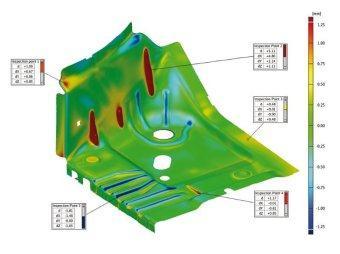

10 TYPY RAPORTÓW INSPEKCYJNYCH Mapa odchyłek

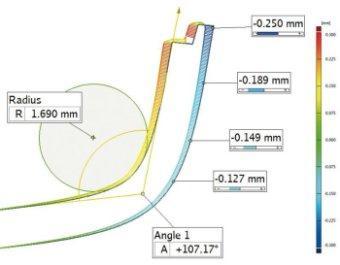

11 TYPY RAPORTÓW INSPEKCYJNYCH Przekroje inspekcyjne

12 TYPY RAPORTÓW INSPEKCYJNYCH Raport geometrycznych wymiarów i odchyłek

13 Kontrola jakości - Pomierzone systemem Scan3D qualify - Ilośd punktów: 800 tys. - Materiał: metal - Klient: WAT Warszawa - Cel pomiaru: kontrola wykonania

14 Zastosowanie aplikacji GEOMAGIC QUALIFY do wymiarowania gwintu M33 Skan wykonane skanerem Scan3D qualify z rozdzielczością 0.1 mm

15 DZIĘKUJE ZA UWAGĘ Web page in english:
