1 Wytyczne projektowe Hewalex s. 1 Wytyczne projektowe aktualizacja r

2 TEORIA Wytyczne projektowe Hewalex s. 2 Promieniowanie słońca. Podstawowym źródłem energii we wszystkich procesach fizycznych, chemicznych i biologicznych zachodzących na ziemi jest słońce. Słońce wypromieniowuje w przestrzeń kosmiczną ogromny strumień mocy, z którego do Ziemi dociera jego znikoma część. Ilość energii promieniowania Słońca w jednostce czasu na jednostkę powierzchni na górnej granicy atmosfery ziemskiej określono jako stałą słoneczną G = 1367 W/m². Stała słoneczna zmienia się w granicach ± 3,4% zależnie od odległości Ziemi od Słońca. Promieniowania słoneczne można podzielić na: krótkofalowe... do 4 µm długofalowe... 4 µm µm Promieniowanie słoneczne na falach krótkich ma następującą strukturę: promienie ultrafioletowe... 0,15 0,40 µm (7% energii) promieniowanie widzialne... 0,40 0,75 µm (45% energii) promieniowanie podczerwone... 0,75 4,00 µm (47% energii) Podczas przenikania promieniowania słonecznego przez warstwy atmosfery ziemskiej zachodzą procesy rozpraszania, pochłaniania i odbijania fal elektromagnetycznych. Zachodzące procesy obrazuje wykres dla promieniowania elektromagnetycznego słońca 0,1 4 µm 100 % Promieniowanie odbite od atmosfery ziemskiej Górne warstwy atmosfery ziemskiej ok. 15 % - Promieniowanie rozproszone Fale do 0,4µm pochłaniane są przez ozon i tlen. Fale powyżej 4µm pochłaniane są przez pary wodne i gazy z zanieczyszczenia atmosfery. Promieniowanie odbite od powierzchni Ziemi ok. 43 % Promieniowanie pochłaniane przez Ziemię Poziom przyziemia

3 Wytyczne projektowe Hewalex s. 3 Zasoby helioenergetyczne Polski. Usłonecznienie. Usłonecznienie określa liczbę godzin z bezpośrednią operacją słoneczną w ciągu roku. Usłonecznienie zależy przede wszystkim od długości dnia, ale także od zachmurzenia i przeźroczystości atmosfery. Średnie roczne usłonecznienie dla całego obszaru kraju wynosi 1580 h, co stanowi tylko 18% liczby godzin pełnego roku. Najdłuższy nieprzerwany dopływ energii promieniowania słonecznego waha się od 7,2 h w zimie do 15,5 h w lecie. Prowadzone badania usłonecznienia w Polsce w latach wykazały, że wykazuje ono pewne trendy rosnące i malejące w dłuższych okresach czasu. Odnotowano następujące wahania wielkości usłonecznienia rocznego, np.: Kołobrzeg... minimalne h... maksymalne h Warszawa... minimalne h... maksymalne h Zakopane... minimalne h... maksymalne h Natężenie promieniowania słonecznego. Na przeważającej części kraju bezpośrednie promieniowanie słoneczne tylko w nielicznych przypadkach przekracza 1000 W/m². Najczęściej notowane wartości bezpośredniego promieniowania słonecznego w godzinach od 9.00 do są zawarte w przedziale W/m². Wartości chwilowe bezpośredniego promieniowania słonecznego mogą dochodzić do 1200 W/m². Intensywność promieniowania słonecznego: 1000 W / m W / m W / m W / m 2

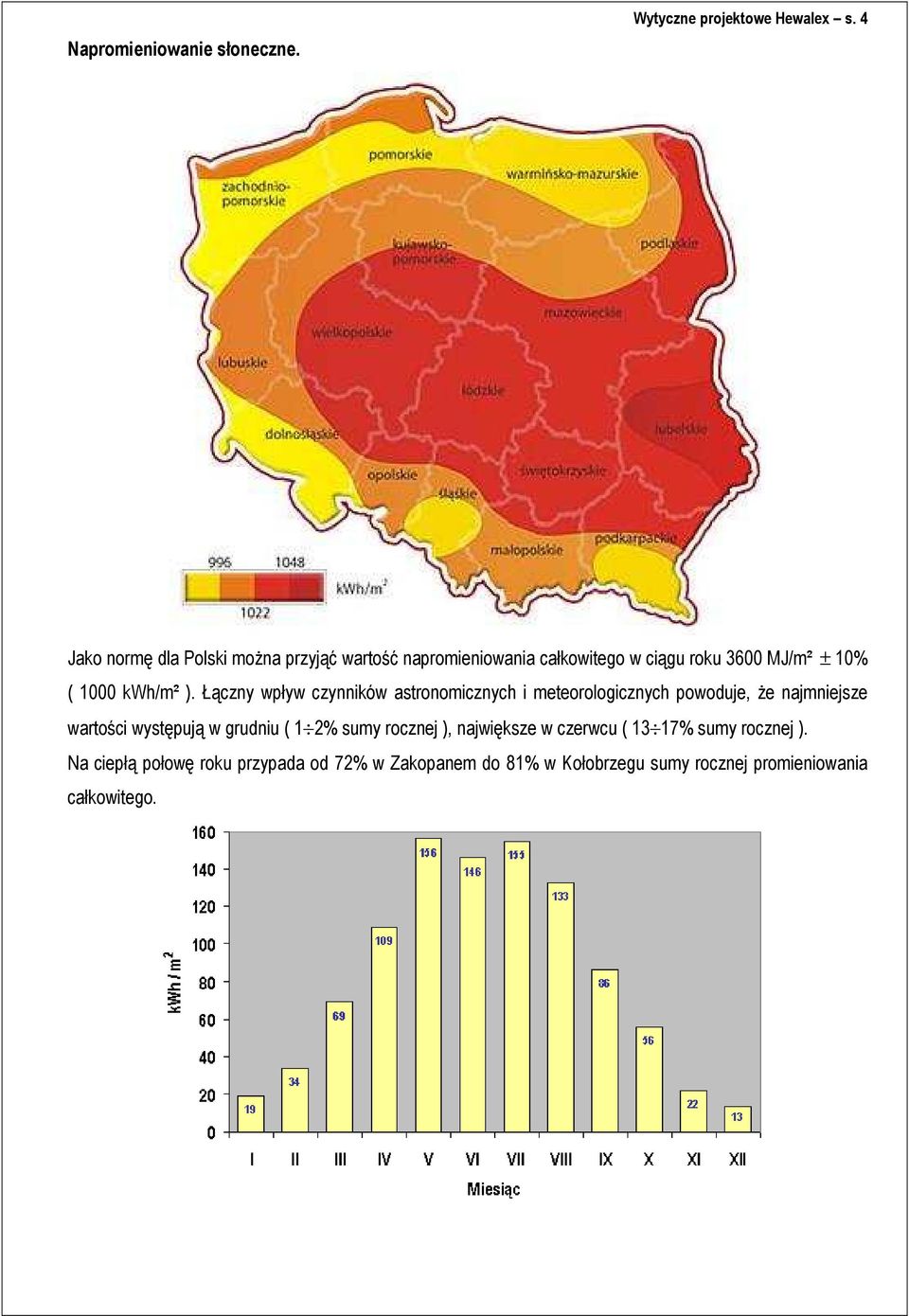

4 Napromieniowanie słoneczne. Wytyczne projektowe Hewalex s. 4 Jako normę dla Polski można przyjąć wartość napromieniowania całkowitego w ciągu roku 3600 MJ/m² ± 10% ( 1000 kwh/m² ). Łączny wpływ czynników astronomicznych i meteorologicznych powoduje, że najmniejsze wartości występują w grudniu ( 1 2% sumy rocznej ), największe w czerwcu ( 13 17% sumy rocznej ). Na ciepłą połowę roku przypada od 72% w Zakopanem do 81% w Kołobrzegu sumy rocznej promieniowania całkowitego.

5 Promieniowania na powierzchnie nachylone. Wytyczne projektowe Hewalex s. 5 Optymalne kąty nachylenia do płaszczyzny poziomej w poszczególnych miesiącach roku są następujące. W praktyce budowy instalacji słonecznych kolektory ustawia się pod stałym kątem nachylenia, przy czym zalecenia w tym względzie są następujące: Dla instalacji przeznaczonych tylko do wspomagania ogrzewania wody użytkowej kąt nachylenia kolektorów: Dla instalacji przeznaczonych do wspomagania ogrzewania budynków - kąt nachylenia kolektorów: Dla instalacji przeznaczonych do ogrzewania wody w letnich basenach kąpielowych kąt nachylenia kolektorów do 30 Kolektory słoneczne wymagania ogólne. Wymagania ogólne dotyczące trwałości, niezawodności i bezpieczeństwa cieczowych kolektorów słonecznych określa przedmiotowa normą: EN-PN : 2006 Wymagane są następujące badania kolektora: a) Ciśnienie wewnętrzne w absorberze b) Odporność na wysoka temperaturę c) Ekspozycyjność d) Zewnętrzny szok termiczny e) Wewnętrzny szok termiczny f) Przeciekanie wody deszczowej g) Wytrzymałość h) Charakterystyka cieplna i) Odporność na zamarzanie j) Temperatura stagnacji k) Przegląd końcowy Wyżej wymienione badania powinny być wykonane zgodnie z normą: EN-PN : 2006 Kolektory, które nie zostały poddane wszystkim wymaganym badaniom nie mogą być uznane za zgodne z wymaganiami normy przedmiotowej PN-EN :2006

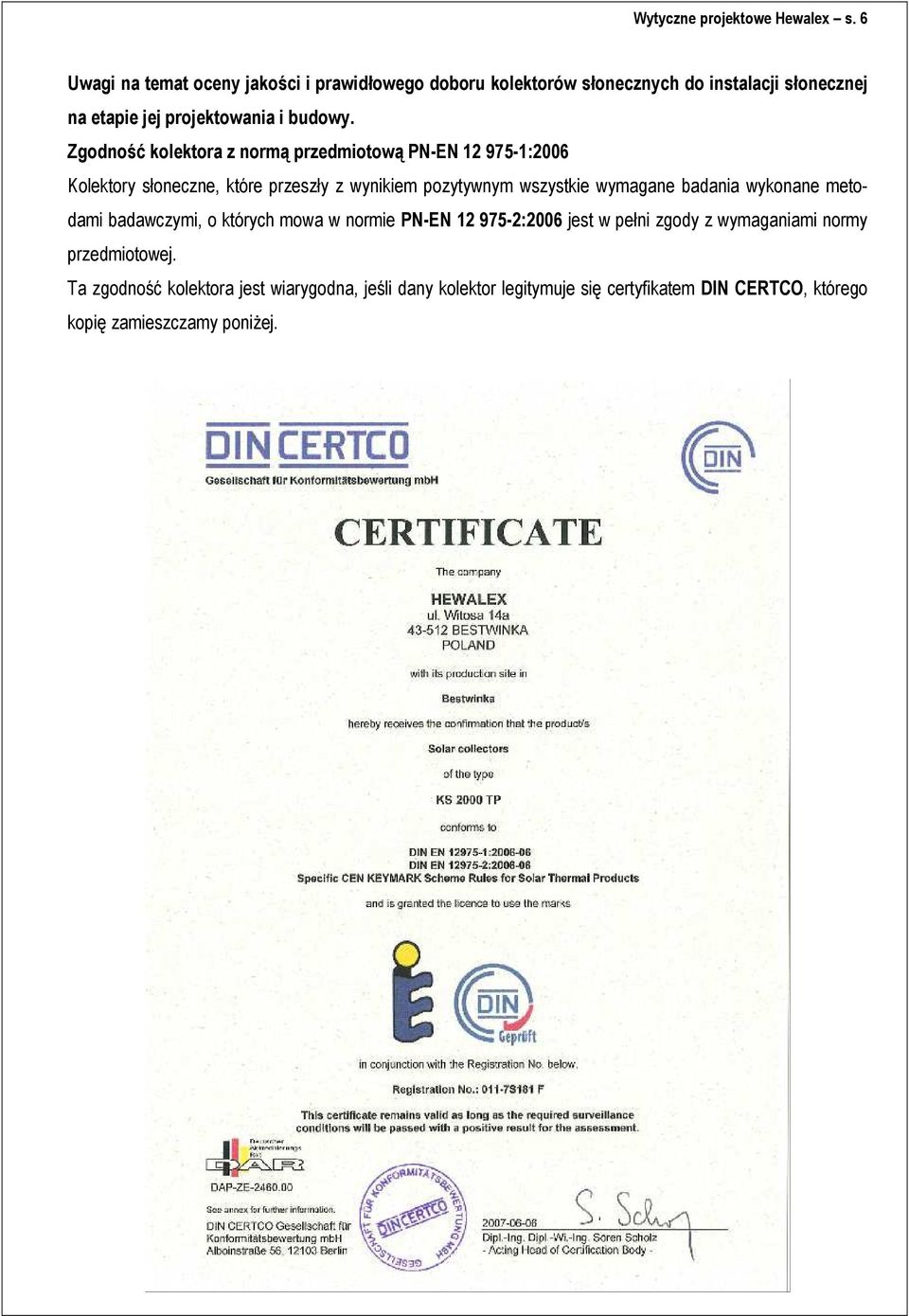

6 Wytyczne projektowe Hewalex s. 6 Uwagi na temat oceny jakości i prawidłowego doboru kolektorów słonecznych do instalacji słonecznej na etapie jej projektowania i budowy. Zgodność kolektora z normą przedmiotową PN-EN :2006 Kolektory słoneczne, które przeszły z wynikiem pozytywnym wszystkie wymagane badania wykonane metodami badawczymi, o których mowa w normie PN-EN :2006 jest w pełni zgody z wymaganiami normy przedmiotowej. Ta zgodność kolektora jest wiarygodna, jeśli dany kolektor legitymuje się certyfikatem DIN CERTCO, którego kopię zamieszczamy poniżej.

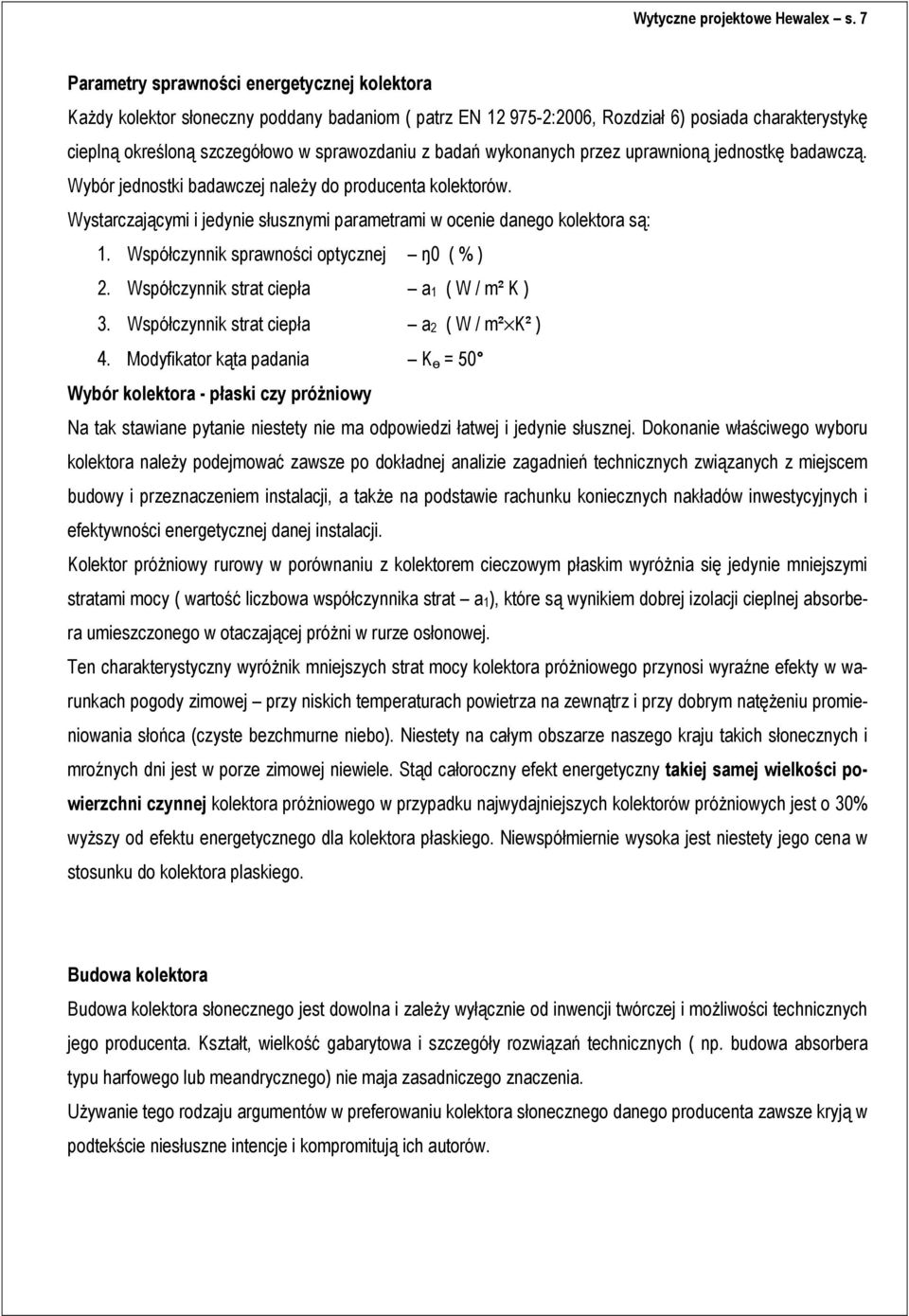

7 Wytyczne projektowe Hewalex s. 7 Parametry sprawności energetycznej kolektora Każdy kolektor słoneczny poddany badaniom ( patrz EN :2006, Rozdział 6) posiada charakterystykę cieplną określoną szczegółowo w sprawozdaniu z badań wykonanych przez uprawnioną jednostkę badawczą. Wybór jednostki badawczej należy do producenta kolektorów. Wystarczającymi i jedynie słusznymi parametrami w ocenie danego kolektora są: 1. Współczynnik sprawności optycznej ŋ0 ( % ) 2. Współczynnik strat ciepła a1 ( W / m² K ) 3. Współczynnik strat ciepła a2 ( W / m² K² ) 4. Modyfikator kąta padania K ө = 50 Wybór kolektora - płaski czy próżniowy Na tak stawiane pytanie niestety nie ma odpowiedzi łatwej i jedynie słusznej. Dokonanie właściwego wyboru kolektora należy podejmować zawsze po dokładnej analizie zagadnień technicznych związanych z miejscem budowy i przeznaczeniem instalacji, a także na podstawie rachunku koniecznych nakładów inwestycyjnych i efektywności energetycznej danej instalacji. Kolektor próżniowy rurowy w porównaniu z kolektorem cieczowym płaskim wyróżnia się jedynie mniejszymi stratami mocy ( wartość liczbowa współczynnika strat a1), które są wynikiem dobrej izolacji cieplnej absorbera umieszczonego w otaczającej próżni w rurze osłonowej. Ten charakterystyczny wyróżnik mniejszych strat mocy kolektora próżniowego przynosi wyraźne efekty w warunkach pogody zimowej przy niskich temperaturach powietrza na zewnątrz i przy dobrym natężeniu promieniowania słońca (czyste bezchmurne niebo). Niestety na całym obszarze naszego kraju takich słonecznych i mroźnych dni jest w porze zimowej niewiele. Stąd całoroczny efekt energetyczny takiej samej wielkości powierzchni czynnej kolektora próżniowego w przypadku najwydajniejszych kolektorów próżniowych jest o 30% wyższy od efektu energetycznego dla kolektora płaskiego. Niewspółmiernie wysoka jest niestety jego cena w stosunku do kolektora plaskiego. Budowa kolektora Budowa kolektora słonecznego jest dowolna i zależy wyłącznie od inwencji twórczej i możliwości technicznych jego producenta. Kształt, wielkość gabarytowa i szczegóły rozwiązań technicznych ( np. budowa absorbera typu harfowego lub meandrycznego) nie maja zasadniczego znaczenia. Używanie tego rodzaju argumentów w preferowaniu kolektora słonecznego danego producenta zawsze kryją w podtekście niesłuszne intencje i kompromitują ich autorów.

8 Wytyczne projektowe Hewalex s. 8 URZĄDZENIA SOLARNE PRODUKOWANE I OFEROWANE PRZEZ FIRMĘ HEWALEX. Kolektory słoneczne płaskie Budowa i charakterystyki techniczne kolektorów. Są to płaskie cieczowe kolektory słoneczne w obudowie aluminiowej, z szybą o bardzo wysokiej jakości i absorberem: harfowym wykonanym w całości z miedzi w nowoczesnej technologii zgrzewania ultradźwiękowego oznaczenie KS2000TP, KS2000TLP, KS2000SP i KS2000SLP, harfowym wykonanym w połączeniu aluminiowej blachy oraz orurowania wykonanego z miedzi w nowoczesnej technologii spawania laserowego w nazwie kolektora dodatkowe oznaczenie AC meandrowym wykonanym w całości z aluminium w nowoczesnej technologii spawania laserowego w nazwie kolektora dodatkowe oznaczenie Am Budowa kolektora: 1. Obramowanie kolektora 2. Szyba solarna 3. Absorber kolektora (pokrycie czarny chrom lub BlueTec) 4. Orurowanie absorbera. (na zdjęciu orurowanie miedziane w formie harfy) 5. Welon szklany 6. Izolacja boczna 7. Izolacja dolna 8. Aluminiowa obudowa kolektora 9. Uszczelka gumowa

9 Wytyczne projektowe Hewalex s. 9 Kolektory produkowane są w kilku odmianach wykonania, a mianowicie: Obramowanie szyby malowane i obudowa niemalowana w kolorze czystego aluminium. Obramowanie szyby i obudowa pokrywana farbą proszkowa w kolorze RAL 7022 ( w symbolu typu kolektora - oznaczenie litera L ) Szyba hartowana wytwarzana w technologii walcowania ( w symbolu typu kolektora - oznaczenie litera P ) Szyba dodatkowo pokryta warstwą antyrefleksyjną ( w symbolu typu kolektora - oznaczenie litera R ) Absorber kolektora z jednego arkusza blachy miedzianej o wysokiej przewodności ciepła i orurowania z miedzi, wykonany nowoczesną technologią zgrzewania ultradźwiękowego, z pokryciem absorbera w dwóch odmianach: Czarny chrom (w symbolu kolektora - oznaczenie litera S ) BlueTec ( w symbolu kolektora - oznaczenie litera T ) Absorber kolektora z jednego arkusza blachy aluminiowej o wysokiej przewodności ciepła i orurowania z miedzi, wykonany nowoczesną technologią spawania laserowego, z pokryciem absorbera BlueTec: w symbolu kolektora dodatkowe oznaczenie AC Absorber kolektora z jednego arkusza blachy aluminiowej o wysokiej przewodności ciepła i orurowania z aluminium, wykonany nowoczesną technologią spawania laserowego, z pokryciem absorbera BlueTec: w symbolu kolektora dodatkowe oznaczenie Am

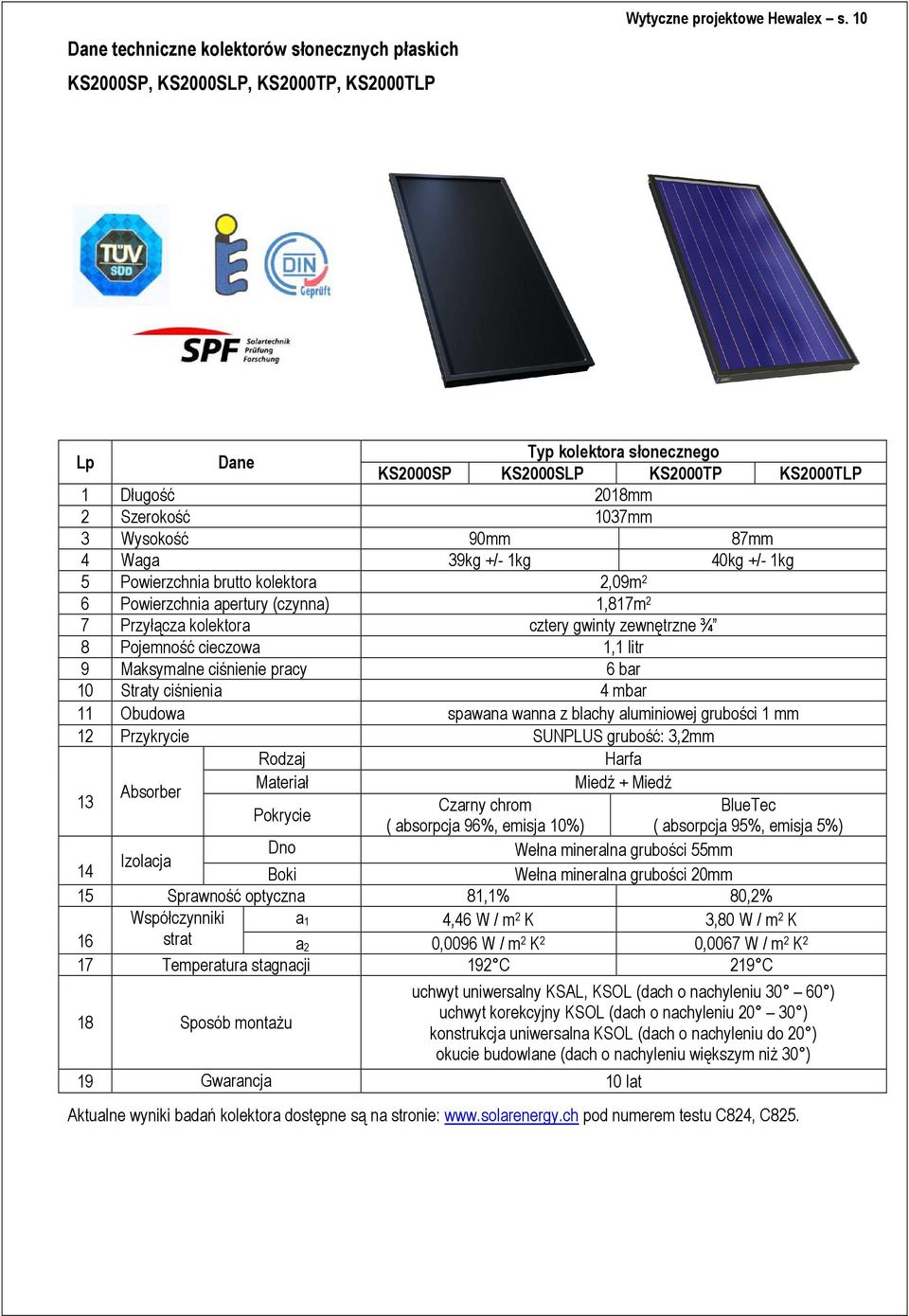

10 Dane techniczne kolektorów słonecznych płaskich KS2000SP, KS2000SLP, KS2000TP, KS2000TLP Wytyczne projektowe Hewalex s. 10 Lp Dane Typ kolektora słonecznego KS2000SP KS2000SLP KS2000TP KS2000TLP 1 Długość 2018mm 2 Szerokość 1037mm 3 Wysokość 90mm 87mm 4 Waga 39kg +/- 1kg 40kg +/- 1kg 5 Powierzchnia brutto kolektora 2,09m 2 6 Powierzchnia apertury (czynna) 1,817m 2 7 Przyłącza kolektora cztery gwinty zewnętrzne ¾ 8 Pojemność cieczowa 1,1 litr 9 Maksymalne ciśnienie pracy 6 bar 10 Straty ciśnienia 4 mbar 11 Obudowa spawana wanna z blachy aluminiowej grubości 1 mm 12 Przykrycie SUNPLUS grubość: 3,2mm Rodzaj Harfa 13 Materiał Miedź + Miedź Absorber Czarny chrom BlueTec Pokrycie ( absorpcja 96%, emisja 10%) ( absorpcja 95%, emisja 5%) Dno Wełna mineralna grubości 55mm Izolacja 14 Boki Wełna mineralna grubości 20mm 15 Sprawność optyczna 81,1% 80,2% Współczynniki a 1 4,46 W / m 2 K 3,80 W / m 2 K 16 strat a 2 0,0096 W / m 2 K 2 0,0067 W / m 2 K 2 17 Temperatura stagnacji 192 C 219 C 18 Sposób montażu uchwyt uniwersalny KSAL, KSOL (dach o nachyleniu ) uchwyt korekcyjny KSOL (dach o nachyleniu ) konstrukcja uniwersalna KSOL (dach o nachyleniu do 20 ) okucie budowlane (dach o nachyleniu większym niż 30 ) 19 Gwarancja 10 lat Aktualne wyniki badań kolektora dostępne są na stronie: pod numerem testu C824, C825.

11 Dane techniczne kolektorów słonecznych płaskich KS2000TP AC, KS2000TLP AC, KS2000TP ACR, KS2000TLP ACR Wytyczne projektowe Hewalex s. 11 Lp Dane Typ kolektora słonecznego KS2000TPAC KS2000TLPAC KS2000TPACR KS2000TLPACR 1 Długość 2020mm 2 Szerokość 1035mm 3 Wysokość 90mm 4 Waga 37kg +/- 1kg 36kg +/- 1kg 5 Powierzchnia brutto kolektora 2,091m 2 6 Powierzchnia apertury (czynna) 1,827m 2 7 Przyłącza kolektora cztery gwinty zewnętrzne ¾ 8 Pojemność cieczowa 1,1 litr 9 Maksymalne ciśnienie pracy 6 bar 10 Straty ciśnienia 4 mbar 4 mbar 11 Obudowa spawana wanna z blachy aluminiowej grubości 1 mm 12 Przykrycie SUNPLUS grubość: 3,2mm SUNPLUS grubość: 3,2mm z pokryciem antyrefleksyjnym Rodzaj Harfa Harfa 13 Materiał Miedź + Aluminium Miedź + Aluminium Absorber BlueTec Pokrycie ( absorpcja 95%, emisja 5%) Dno Wełna mineralna grubości 55mm Izolacja 14 Boki Wełna mineralna grubości 20mm 15 Sprawność optyczna 79,4% 82,0% Współczynniki a 1 4,36 W / m 2 K 3,79 W / m 2 K 16 strat a 2 0,0049 W / m 2 K 2 0,0118 W / m 2 K 2 17 Temperatura stagnacji 202 C 210 C 18 Sposób montażu uchwyt uniwersalny KSAL, KSOL (dach o nachyleniu ) uchwyt korekcyjny KSOL (dach o nachyleniu ) konstrukcja uniwersalna KSOL (dach o nachyleniu do 20 ) okucie budowlane (dach o nachyleniu większym niż 30 ) 19 Gwarancja 10 lat Aktualne wyniki badań sprawnościowych i wydajnościowych kolektora dostępne są na stronie: pod numerem testu C1333, C1367.

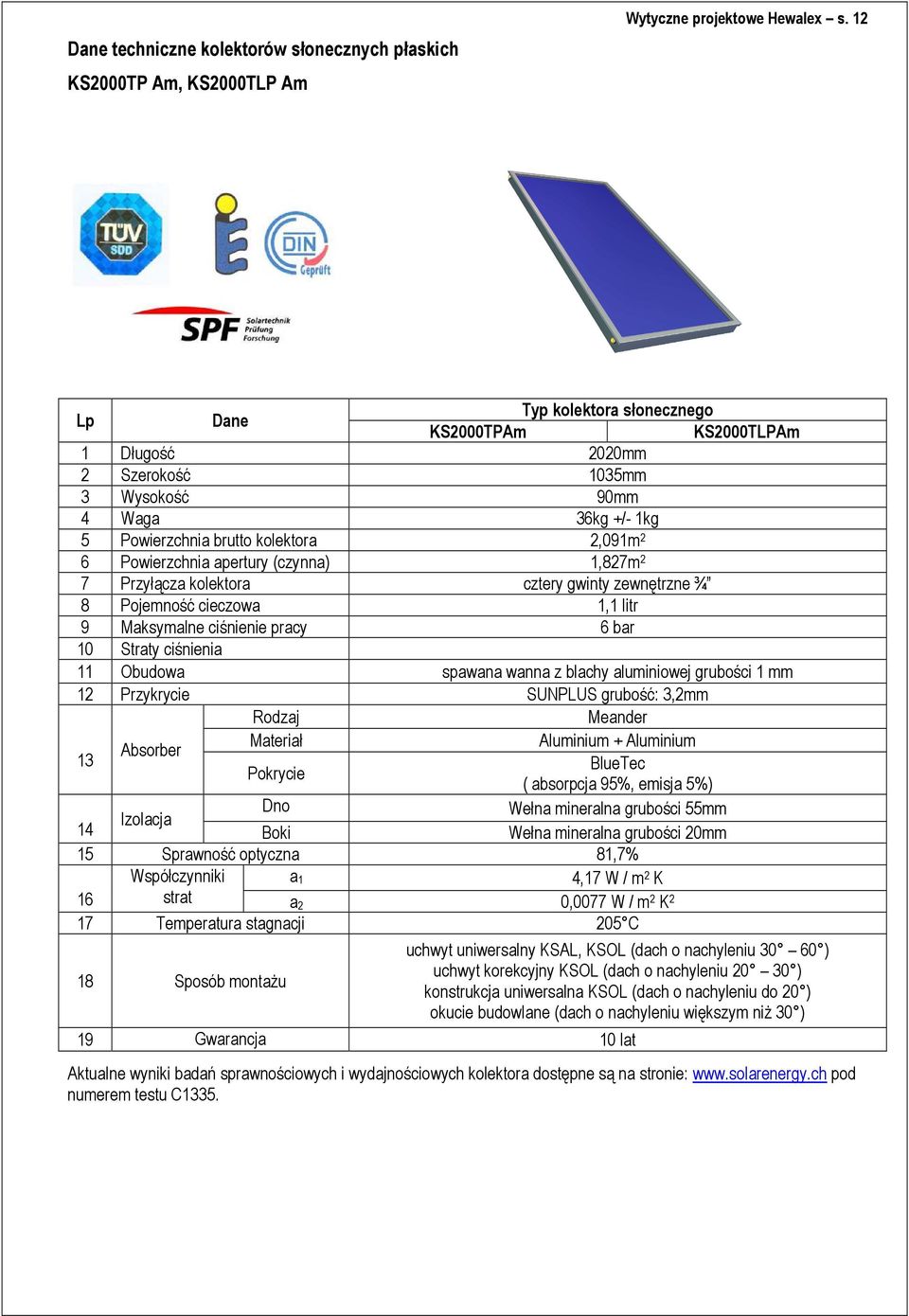

12 Dane techniczne kolektorów słonecznych płaskich KS2000TP Am, KS2000TLP Am Wytyczne projektowe Hewalex s. 12 Lp Dane Typ kolektora słonecznego KS2000TPAm KS2000TLPAm 1 Długość 2020mm 2 Szerokość 1035mm 3 Wysokość 90mm 4 Waga 36kg +/- 1kg 5 Powierzchnia brutto kolektora 2,091m 2 6 Powierzchnia apertury (czynna) 1,827m 2 7 Przyłącza kolektora cztery gwinty zewnętrzne ¾ 8 Pojemność cieczowa 1,1 litr 9 Maksymalne ciśnienie pracy 6 bar 10 Straty ciśnienia 11 Obudowa spawana wanna z blachy aluminiowej grubości 1 mm 12 Przykrycie SUNPLUS grubość: 3,2mm Rodzaj Meander 13 Materiał Aluminium + Aluminium Absorber BlueTec Pokrycie ( absorpcja 95%, emisja 5%) Dno Wełna mineralna grubości 55mm Izolacja 14 Boki Wełna mineralna grubości 20mm 15 Sprawność optyczna 81,7% Współczynniki a 1 4,17 W / m 2 K 16 strat a 2 0,0077 W / m 2 K 2 17 Temperatura stagnacji 205 C 18 Sposób montażu uchwyt uniwersalny KSAL, KSOL (dach o nachyleniu ) uchwyt korekcyjny KSOL (dach o nachyleniu ) konstrukcja uniwersalna KSOL (dach o nachyleniu do 20 ) okucie budowlane (dach o nachyleniu większym niż 30 ) 19 Gwarancja 10 lat Aktualne wyniki badań sprawnościowych i wydajnościowych kolektora dostępne są na stronie: pod numerem testu C1335.

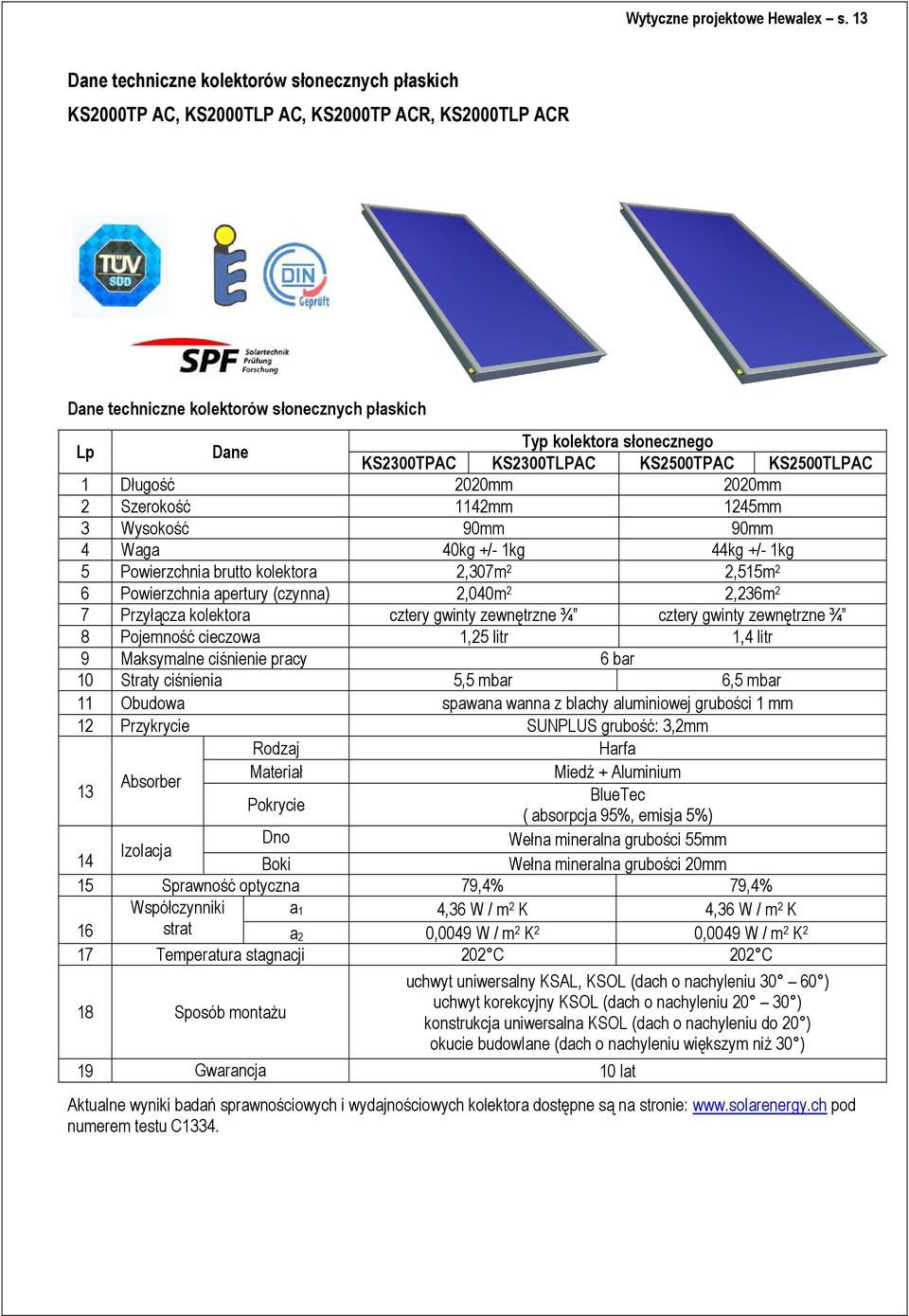

13 Wytyczne projektowe Hewalex s. 13 Dane techniczne kolektorów słonecznych płaskich KS2000TP AC, KS2000TLP AC, KS2000TP ACR, KS2000TLP ACR Dane techniczne kolektorów słonecznych płaskich Lp Dane Typ kolektora słonecznego KS2300TPAC KS2300TLPAC KS2500TPAC KS2500TLPAC 1 Długość 2020mm 2020mm 2 Szerokość 1142mm 1245mm 3 Wysokość 90mm 90mm 4 Waga 40kg +/- 1kg 44kg +/- 1kg 5 Powierzchnia brutto kolektora 2,307m 2 2,515m 2 6 Powierzchnia apertury (czynna) 2,040m 2 2,236m 2 7 Przyłącza kolektora cztery gwinty zewnętrzne ¾ cztery gwinty zewnętrzne ¾ 8 Pojemność cieczowa 1,25 litr 1,4 litr 9 Maksymalne ciśnienie pracy 6 bar 10 Straty ciśnienia 5,5 mbar 6,5 mbar 11 Obudowa spawana wanna z blachy aluminiowej grubości 1 mm 12 Przykrycie SUNPLUS grubość: 3,2mm Rodzaj Harfa 13 Materiał Miedź + Aluminium Absorber BlueTec Pokrycie ( absorpcja 95%, emisja 5%) Dno Wełna mineralna grubości 55mm Izolacja 14 Boki Wełna mineralna grubości 20mm 15 Sprawność optyczna 79,4% 79,4% Współczynniki a 1 4,36 W / m 2 K 4,36 W / m 2 K 16 strat a 2 0,0049 W / m 2 K 2 0,0049 W / m 2 K 2 17 Temperatura stagnacji 202 C 202 C 18 Sposób montażu uchwyt uniwersalny KSAL, KSOL (dach o nachyleniu ) uchwyt korekcyjny KSOL (dach o nachyleniu ) konstrukcja uniwersalna KSOL (dach o nachyleniu do 20 ) okucie budowlane (dach o nachyleniu większym niż 30 ) 19 Gwarancja 10 lat Aktualne wyniki badań sprawnościowych i wydajnościowych kolektora dostępne są na stronie: pod numerem testu C1334.

14 Kolektor słoneczny próżniowy KSR10. Wytyczne projektowe Hewalex s. 14 Budowa i charakterystyka techniczna kolektora. Jest to próżniowy, cieczowy kolektor słoneczny z bezpośrednim przepływem czynnika grzewczego w rurze próżniowej. Kolektor posiada 10 rur próżniowych. Absorber wykonany z miedzi w nowoczesnej technologii zgrzewania ultradźwiękowego pokryty warstwą absorbcyjną TiNOx Classic. Rury mocowane do rozdzielacza za pomocą złączek zaciskowych. Izolacja wykonana ze sztywnej pianki poliuretanowej. Stelaż kolektora oraz obudowa wykonane są z aluminium pokrytych farbą proszkową w kolorze RAL Budowa kolektora: 1. Próżniowa rura szklana z wbudowanym absorberem (pokrycie TiNOx classic) 2. Stelaż kolektora 3. Zespół rozdzielacza z dwoma przyłączami GZ ¾. 4. Złącza zaciskowe 5. Izolacja ze sztywnej pianki poliuretanowej 6. Obudowa kolektora 7. Uszczelka gumowa

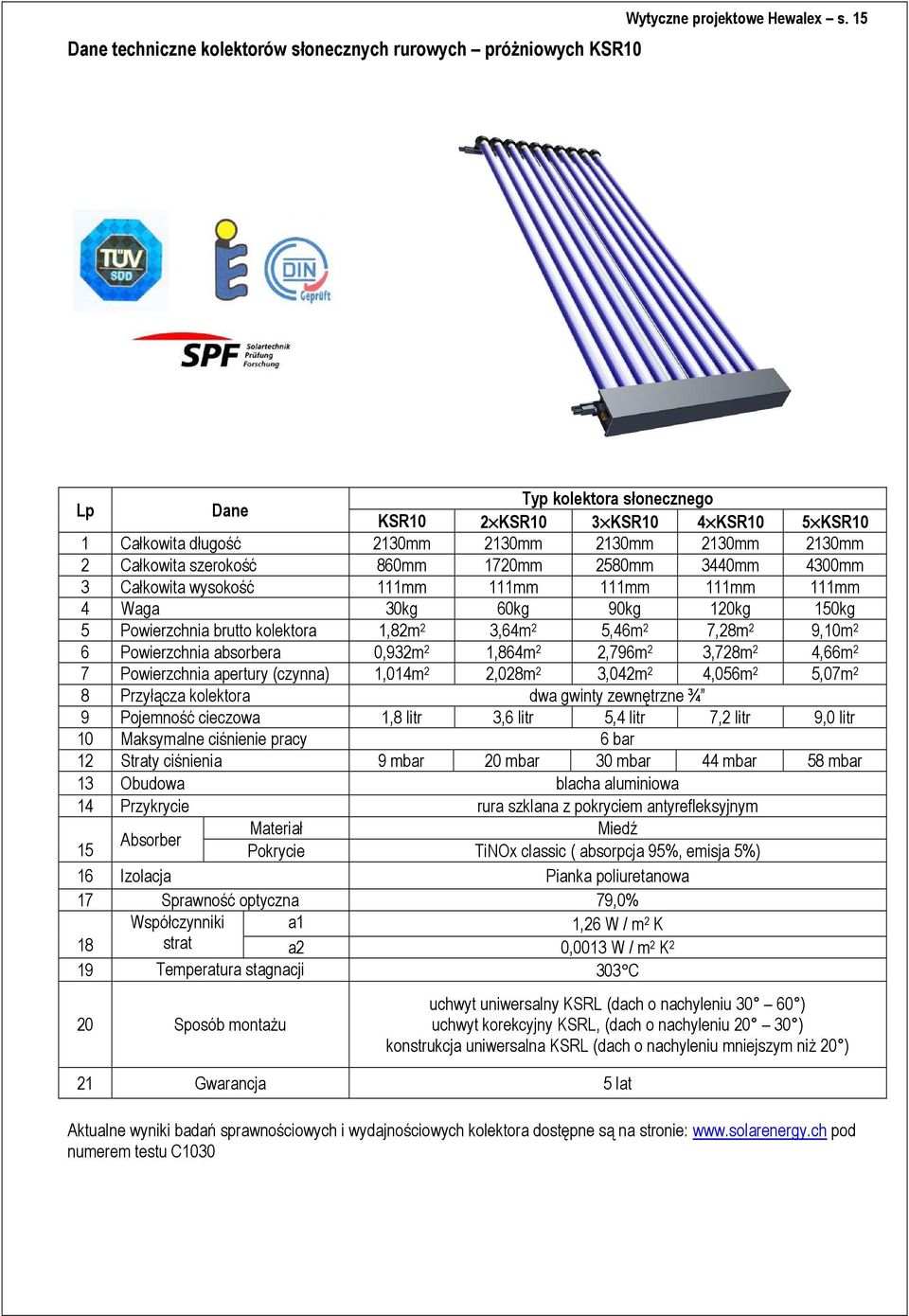

15 Dane techniczne kolektorów słonecznych rurowych próżniowych KSR10 Wytyczne projektowe Hewalex s. 15 Lp Dane Typ kolektora słonecznego KSR10 2 KSR10 3 KSR10 4 KSR10 5 KSR10 1 Całkowita długość 2130mm 2130mm 2130mm 2130mm 2130mm 2 Całkowita szerokość 860mm 1720mm 2580mm 3440mm 4300mm 3 Całkowita wysokość 111mm 111mm 111mm 111mm 111mm 4 Waga 30kg 60kg 90kg 120kg 150kg 5 Powierzchnia brutto kolektora 1,82m 2 3,64m 2 5,46m 2 7,28m 2 9,10m 2 6 Powierzchnia absorbera 0,932m 2 1,864m 2 2,796m 2 3,728m 2 4,66m 2 7 Powierzchnia apertury (czynna) 1,014m 2 2,028m 2 3,042m 2 4,056m 2 5,07m 2 8 Przyłącza kolektora dwa gwinty zewnętrzne ¾ 9 Pojemność cieczowa 1,8 litr 3,6 litr 5,4 litr 7,2 litr 9,0 litr 10 Maksymalne ciśnienie pracy 6 bar 12 Straty ciśnienia 9 mbar 20 mbar 30 mbar 44 mbar 58 mbar 13 Obudowa blacha aluminiowa 14 Przykrycie rura szklana z pokryciem antyrefleksyjnym Materiał Miedź Absorber 15 Pokrycie TiNOx classic ( absorpcja 95%, emisja 5%) 16 Izolacja Pianka poliuretanowa 17 Sprawność optyczna 79,0% Współczynniki a1 1,26 W / m 2 K 18 strat a2 0,0013 W / m 2 K 2 19 Temperatura stagnacji 303 C 20 Sposób montażu uchwyt uniwersalny KSRL (dach o nachyleniu ) uchwyt korekcyjny KSRL, (dach o nachyleniu ) konstrukcja uniwersalna KSRL (dach o nachyleniu mniejszym niż 20 ) 21 Gwarancja 5 lat Aktualne wyniki badań sprawnościowych i wydajnościowych kolektora dostępne są na stronie: pod numerem testu C1030

16 Podgrzewacz KOMPAKT 300H + GRUPA BEZPIECZEŃSTWA B Wytyczne projektowe Hewalex s. 16 Przeznaczenie i budowa Podgrzewacz KOMPAKT 300HB służy do podgrzewania wody użytkowej energią cieplną z kolektorów słonecznych i energią cieplną z kotła CO. Dolna wężownica przeznaczona jest dla kolektorów słonecznych, a górna dla kotła CO. Podgrzewacz KOMPAKT 300HB jest zintegrowany z zespołem pompowosterowniczym oraz naczyniem przeponowym instalacji solarnej. Dodatkowo wyposażony jest w naczynie przeponowe instalacji wody użytkowej oraz zawór bezpieczeństwa. Zespół ZPS jest kompaktem w obudowie ze spienionego polipropylenu, w skład którego wchodzą urządzenia niezbędne do prawidłowego działania instalacji solarnej Obudowa zespołu ZPS 2 Sterownik G422 z wyświetlaczem LCD 3 Odpowietrznik ręczny z wężykiem 4 Zawór spustowy górny 5 Zawór bezpieczeństwa 6bar 6 Zawór kulowy z zaworem zwrotnym 7 Pompa obiegowa WILO Regulator przepływu 9 Zawór spustowy górny 10 Termometr C 11 Separator powietrza 12 Manometr 0 6bar

17 Wytyczne projektowe Hewalex s. 17 Schemat podłączenia instalacji solarnej z zespołem ZPS zintegrowanym z podgrzewaczem. Grupy pompowe obiegów hydraulicznych kolektorów Firmy HEWALEX. Zespół pompowo sterowniczy ZPS jest przeznaczony do współpracy z kolektorami słonecznymi. Zespół ZPS jest kompaktem w obudowie ze spienionego polipropylenu, w skład którego wchodzą urządzenia niezbędne do prawidłowego działania instalacji słonecznej. Zespół pompowo sterowniczy ZPS z sterownikiem G Obudowa zespołu ZPS 2 Sterownik G422 z wyświetlaczem LCD 3 Odpowietrznik ręczny z wężykiem 4 Zawór spustowy górny 5 Zawór bezpieczeństwa 6bar 6 Zawór kulowy z zaworem zwrotnym 7 Pompa obiegowa WILO 15-6 Regulator przepływu 1,5 6 lub 4 16 lub l/minutę 9 Zawór spustowy dolny 10 Termometr C 11 Separator powietrza 12 Manometr 0 6bar 13 Przewód zasilający

18 Wytyczne projektowe Hewalex s. 18 Odmiany wykonania ZPS i ich symbole przedstawia tabela poniżej. Zespół ZPS 6 01 Zespół ZPS Zespół ZPS ZPS 6 01 Wersja Maksymalny przepływ nośnika ciepła w l/min Symbol Schemat podłączenia instalacji solarnej z zespołem ZPS (wersja ścienna) i sterownikiem G422

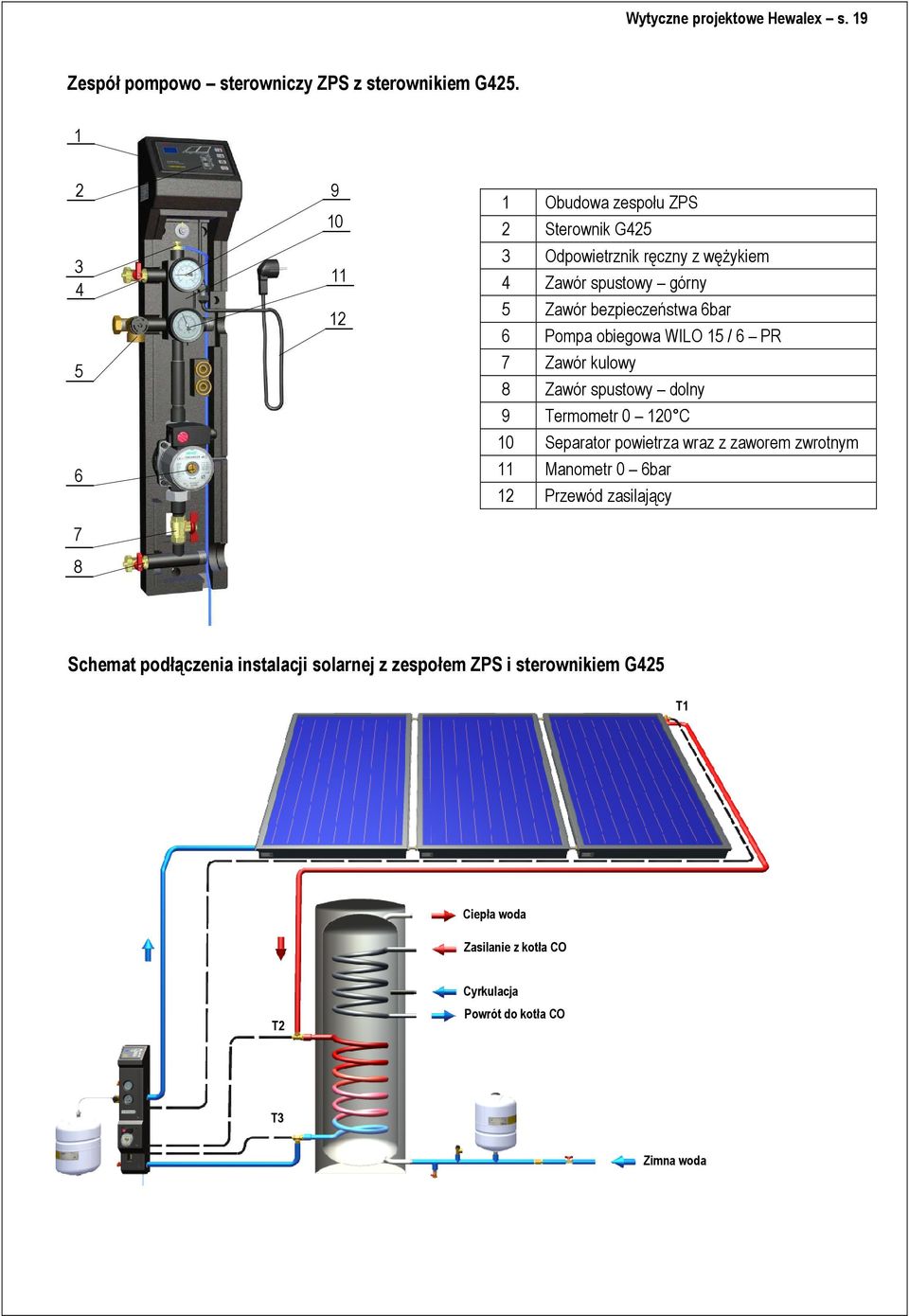

19 Wytyczne projektowe Hewalex s. 19 Zespół pompowo sterowniczy ZPS z sterownikiem G Obudowa zespołu ZPS 2 Sterownik G425 3 Odpowietrznik ręczny z wężykiem 4 Zawór spustowy górny 5 Zawór bezpieczeństwa 6bar 6 Pompa obiegowa WILO 15 / 6 PR 7 Zawór kulowy 8 Zawór spustowy dolny 9 Termometr C 10 Separator powietrza wraz z zaworem zwrotnym 11 Manometr 0 6bar 12 Przewód zasilający Schemat podłączenia instalacji solarnej z zespołem ZPS i sterownikiem G425 T1 Ciepła woda Zasilanie z kotła CO T2 Cyrkulacja Powrót do kotła CO T3 Zimna woda

20 Wytyczne projektowe Hewalex s. 20 Mocowania kolektorowe dachowe i konstrukcje wsporcze produkowane odmiany. Do projektowania mocowania należy zawsze dobierać 1 mocowanie na 2 kolektory i dodatkowe na każdy następny kolektor. Przykład. Instalacja 5 kolektorów: Uchwyt uniwersalny (1szt KSAL-2) + (3szt KSAL-1). Uchwyt uniwersalny KSAL (KSOL) kolektorowy na dach spadzisty. Uchwyt uniwersalny ma zastosowanie do mocowania kolektorów słonecznych płaskich na dachu spadzistym z kątem nachylenia do poziomu α 30 º Na dachu krytym dachówką ceramiczną uchwyty mocowane są do łat drewnianych pod dachówkami.

21 Wytyczne projektowe Hewalex s. 21 Sposoby mocowania uchwytów do dachów z różnymi pokryciami pokazane są na rysunkach poniżej. Blachodachówka Blacha trapezowa Gont bitumiczny

22 Wytyczne projektowe Hewalex s. 22 Uchwyt korekcyjny KSOL kolektora z korekcją kąta nachylenia. Na dachu spadzistym o kącie nachylenia do poziomu 20º α 30º kolektory słoneczne mocowane są w uchwytach z korekcją kąta o 10º. Sposoby mocowania uchwytów do połaci dachowej są takie same jak w przypadku uchwytów uniwersalnych. Konstrukcja uniwersalna KSOL do montażu kolektorów na płaszczyźnie poziomej, na dachu o małym nachyleniu lub ścianie budynku. Konstrukcje produkowane są z kształtowników aluminiowych oraz stalowych ocynkowanych ogniowo. Dodatkowo wszystkie elementy są malowane. Wszystkie elementy konstrukcji są powtarzalne, co umożliwia budować z nich zestawy monoblokowe dla dwóch i więcej kolektorów stawianych w jednym szeregu. Każdy kolektor spoczywa na elemencie bazowym i jest do niego mocowany chwytakami, na obu krótkich bokach, dwoma na dole i jednym u góry. Konstrukcję wspartą na stopach (po 2 na każdy kolektor - jedna przednia i jedna tylna) mocuje się do podłoża śrubami przez otwory w podstawach stóp. Rodzaj śrub i ich długość dobiera się odpowiednio do konstrukcji podłoża gdzie ustawiane są kolektory. Typowe długości elementów konstrukcji są tak dobrane, aby przy mocowaniu stelaża na płaszczyźnie poziomej kolektory miały nachylenie 45º. Elementy stelaża mają dodatkowe otwory na śruby, co przy ich wykorzystaniu kąt nachylenia kolektora można zmniejszyć (co 5 ) do 30, przy czym długości tych elementów należy skrócić przez ich obcięcie.

23 Wytyczne projektowe Hewalex s. 23 Konstrukcja uniwersalna KSOL + podstawa do gruntu. Alternatywnie baterie kolektorów na gruncie można także mocować podobnie jak na dachach płaskich i wtedy stopy stelaży należy przykręcać śrubami rozporowymi do płyt chodnikowych z betonu pod każdą stopą. Przy stawianiu kolektorów słonecznych na gruncie, do konstrukcji uniwersalnej należy dokręcić śrubami wsporniki do zabetonowania w uprzednio wykonanych wykopach w ziemi.

24 Wytyczne projektowe Hewalex s. 24 Okucie budowlane do wbudowania kolektorów w połać dachu.

25 Podzespoły i urządzenia innych producentów w ofercie firmy HEWALEX. Sterowniki elektroniczne do instalacji solarnych. Sterownik G-422 firmy GECO Wytyczne projektowe Hewalex s. 25 Sterownik G-422 jest samodzielnym blokiem regulacyjnym, przeznaczonym do sterowania pracą pomp obiegowych w instalacjach z kolektorami słonecznymi. Budowa. Sterownik utrzymany jest w nowoczesnej stylistyce i jest bardzo prosty w obsłudze, dzięki zastosowaniu panelu użytkownika z przejrzystą dotykową klawiaturą oraz wyświetlaczem graficznym LCD. Sterownik wyposażony jest w dwa wyjścia zwierne napięciowe (umożliwiające podłączenie zewnętrznych urządzeń, pomp lub zaworów trójdrożnych, w zależności od wybranego schematu instalacji) oraz jedno wyjście przełączne, beznapięciowe, umożliwiające uruchomienie kotła (istnieje możliwość zmiany na wyjście napięciowe poprzez podanie napięcia na styk przekaźnika). Zalety sterownika Wybór wielu różnych konfiguracji instalacji, Wyświetlany schemat instalacji, Animacja pracujących urządzeń na schemacie instalacji, Regulacja wydajności pompy kolektorowej, Możliwość sterownia ręcznego urządzeniami zewnętrznymi, Obliczanie mocy chwilowej kolektora oraz zliczanie energii wytworzonej przez kolektory słoneczne, Wbudowany zegar czasu rzeczywistego. Pamięć stanu sterownika po odłączeniu napięcia zasilającego Dodatkowo w sterowniku wprowadzono szereg funkcji ułatwiających użytkownikowi jego obsługę: Przejrzyste menu Graficzne przedstawienie przedziałów czasowych Wybór wielu wersji językowych Możliwość łatwej i szybkiej konfiguracji parametrów sterowania

26 Sterownik G-425 firmy GECO Wytyczne projektowe Hewalex s. 26 Sterownik G-425 jest urządzeniem zaprojektowanym i wykonanym do obsługi instalacji z kolektorami słonecznymi. Produkt wykonano w oparciu o nowoczesną i niezawodną technologię mikroprocesorową. Budowa. Sterownik utrzymany jest w nowoczesnej stylistyce i jest bardzo prosty w obsłudze, dzięki zastosowaniu panelu użytkownika z przejrzystą klawiaturą i wyświetlaczem LED. Sterownik ten współpracuje z specjalnie wykonaną pompą WILO RS15/6 3 PR zapewniając zmianę przepływu w pełnym zakresie pracy pompy. Sterownik nie może być zastosowany do pracy z powszechnie stosowanymi pompami do układów solarnych z manualną zmiana prędkości obrotowej. Jedynym parametrem ustawianym przez użytkownika jest temperatura maksymalna wody ogrzewanej przez kolektory słoneczne. Zalety sterownika Bardzo prosta obsługa sterownika, Samoczynne dopasowanie się wydajności pompy do każdej ilości kolektorów, Animacja pracującej pompy obiegowej na schemacie instalacji, Pełna regulacja wydajności pompy kolektorowej, Możliwość sterowania ręcznego pompy kolektorów, Pamięć stanu sterownika po odłączeniu napięcia zasilającego, Zabezpieczenie pompy przed przegrzaniem i pracą na sucho w przypadku braku obiegu nośnika ciepła, Zabezpieczenie przed wynoszeniem ciepła z podgrzewacza przez pracę pompy kolektorów,

27 Wytyczne projektowe Hewalex s. 27 Sterowniki swobodnie programowalne firmy FRISKO Sterowniki swobodnie programowane firmy FRISKO mają zastosowanie w instalacjach z obiegami hydraulicznymi, w których jest więcej niż trzy odbiorniki elektryczne (pompy obiegowe, zawory regulacyjne, kotły, pompy ciepła, itp.). Rodzaj sterownika zależy od ilości elementów pomiarowych i odbiorników elektrycznych. Są to instalacje indywidualne grzewcze i do wody użytkowej, najczęściej, w których oprócz kolektorów słonecznych występuje kilka innych jeszcze źródeł ciepła. Dla potrzeb automatycznego sterowania pracą takiej instalacji, zaprogramowanie sterownika wymaga opracowania szczegółowego algorytmu, co poprzedzone być musi uzgodnieniami w zakresie opracowania schematu technologicznego instalacji, doboru kotłów grzewczych, innych źródeł ciepła i ich sterowników oraz wymagań użytkownika co do parametrów pracy instalacji. Cały zakres usług związanych z doborem odpowiedniego do danej instalacji sterownika elektronicznego i jego zaprogramowania oraz dokonania rozruchu pracy instalacji mieści się w ofercie firmy Hewalex.

28 Wytyczne projektowe Hewalex s. 28 Naczynia przeponowe do obiegów hydraulicznych kolektorowych, grzewczych i wody użytkowej. Naczynia do obiegów glikolowych (kolektorowych) i grzewczych wodnych (CO). Naczynia do wody użytkowej.

29 Podgrzewacze pojemnościowe dwu-wężownicowe. Wytyczne projektowe Hewalex s. 29 Podgrzewacze te preferujemy do budowy instalacji z kolektorami słonecznymi i kotłem gazowym lub na inne paliwa w domach jednorodzinnych. Są to instalacje podstawowe, w których wielkość baterii kolektorów słonecznych dostosowana jest do liczby osób korzystających z instalacji lub wielkości zapotrzebowania na ciepła wodę. Podgrzewacze pojemnościowe dwu-wężownicowe serii VF do wody użytkowej firmy HEWALEX.

30 Wytyczne projektowe Hewalex s. 30 Podgrzewacze pojemnościowe dwu-wężownicowe serii OKC do wody użytkowej firmy DRAZICE. Typ Króciec Króciec OKC200NTRR OKC250NTRR podgrzewacza przyłączeniowy przyłączeniowy OKC300NTRR A GZ ¾ GZ ¾ 74 B GZ GZ C GW ¾ GW ¾ 370 D GZ GW ¾ 815 E GZ GZ F GW ¾ GZ G GW ¾ GW ¾ 1165 H GZ GZ I GZ ¾ GZ ¾ 1674 J K L Typ podgrzewacza OKC200NTRR OKC250NTRR OKC300NTRR Objętość, dm Średnica zewn., mm Wysokość całkowita, mm Ciśnienie max. w zbiorniku, MPa Wg danych zawartych na tabliczce znamionowej Ciśnienie max. w wężownicy, MPa Maksymalna temp. wody, C Zalecana temp. wody, C Powierzchnia wymiennika górnego, m Powierzchnia wymiennika dolnego, m 2 1 1,45 1,5 Waga, kg Znamionowa moc cieplna wężownic (temp. zasilania 80 C, przepływ 0,72 m 3 /h), kw 24 / / / 24 Straty ciepła, kwh / dobę 1,4 1,73 1,9

31 Wytyczne projektowe Hewalex s. 31 Podgrzewacze pojemnościowe dwu-wężownicowe serii HX do wody użytkowej firmy AUSTRIA . Typ Wymiary H ØD A B C E F G Pow. grzewcza dolnej wężownicy Pow. grzewcza górnej wężownicy mm m 2 m 2 HX 200 SOLAR ,80 0,60 HX 300 SOLAR ,20 0,70 HX 400 SOLAR ,45 0,70 HX 500 SOLAR ,76 0,80 UWAGA! Typ podgrzewacza oznacza również pojemność podgrzewacza.

32 Wytyczne projektowe Hewalex s. 32 Podgrzewacze pojemnościowe jedno-wężownicowe do wody użytkowej firmy AUSTRIA . Typ Wymiary H ØD A B C E F Pow. grzewcza wężownicy Liczba NL Wysokość w przechyle Waga mm m 2 mm kg TWS ,57 2, TWS ,91 3, TWS ,20 7, TWS ,45 10, TWS ,76 13, UWAGA! Typ podgrzewacza oznacza również pojemność podgrzewacza.

33 Wytyczne projektowe Hewalex s. 33 Podgrzewacz pojemnościowe o podwyższonej mocy do współpracy z kotłami CO do wody użytkowej firmy AUSTRIA . Typ Wymiary H ØD A B C E Pow. grzewcza wężownicy Liczba NL Wysokość w przechyle Waga mm m 2 mm kg HR ,4 3, HR ,8 5, HR ,6 10, HR ,8 16, HR ,0 19, UWAGA! Typ podgrzewacza oznacza również pojemność podgrzewacza.

34 Wytyczne projektowe Hewalex s. 34 Podgrzewacze solarne specjalne (kombinowane) SISS do ogrzewania wody użytkowej i wspomagania instalacji CO firmy AUSTRIA . Wymiary Typ D D (z izolacją) H H (z izolacją) A B C D F G Powierzchnia wężownicy Wysokość w przechyle Waga mm m 2 mm kg SISS 350/ , SISS 500/ , SISS 750/ , SISS 900/ SISS 1100/ UWAGA! Typ podgrzewacza oznacza: pojemność całkowita (zasobnik buforowy + zasobnik cwu) / pojemność zasobnika wody użytkowej.

35 Wytyczne projektowe Hewalex s. 35 Podgrzewacze solarne specjalne (kombinowane) NADO v2 do ogrzewania wody użytkowej i wspomagania instalacji CO firmy DRAZICE. Typ Wymiary A ØD Ød E F G H I J K L M Waga mm kg NADO 500 / NADO 750 / NADO 1000 / UWAGA! Powierzchnia wężownicy w wszystkich podgrzewaczach NADO wynosi 1,5m 2. Ten rodzaj podgrzewaczy (SISS, NADO) preferujemy do rozwiniętych instalacji z kolektorami słonecznymi w domach jednorodzinnych, najczęściej z dwoma lub więcej konwencjonalnymi źródłami ciepła ( np. kocioł, kominek z płaszczem wodnym, pompa ciepła itp.). Ciepło z kolektorów słonecznych oddawane jest przez wężownicę do wody grzewczej, która jest w obiegu hydraulicznym sieci CO w budynku. Woda użytkowa ogrzewa się w mniejszym zbiorniku zanurzonym w gorącej wodzie grzewczej u góry zbiornika buforowego. UWAGA! Oznaczenie podgrzewacza analogicznie jak w przypadku podgrzewacza SISS.

36 Wytyczne projektowe Hewalex s. 36 Zasobniki ciepłej wody użytkowej firmy Austria . Typ Wymiary H ØD Ød A B C E F G Wysokość w przechyle Waga mm mm kg VT-N 800 FFM VT-N 1000 FFM UWAGA! Typ podgrzewacza oznacza również pojemność podgrzewacza Zasobniki te są preferowane do instalacji z dużymi bateriami kolektorów słonecznych, których moc wyklucza możliwość zastosowania podgrzewacza pojemnościowego typu wężownicowego z powodu niedostatecznej powierzchni wymiany ciepła. Zasobniki tego producenta są emaliowane i dodatkowo zabezpieczone przed korozją anodą magnezową lub tytanową.

37 Podgrzewacze duże jedno-wężownicowe ciepłej wody użytkowej firmy Austria . Wytyczne projektowe Hewalex s. 37 Typ VT-N 800 FRM VT-N 800 FRM VT-S 1000 FRM VT-S 1000 FRM Wymiary H ØD Ød A B C E F G I J Pow. grzewcza wężownicy Wysokość w przechyle mm m 2 mm kg , , , , Waga UWAGI! Typ podgrzewacza oznacza również pojemność podgrzewacza. Podgrzewacze o oznaczeniu VT N posiadają anodę magnezową. Podgrzewacze o oznaczeniu VT S posiadają anodę magnezową.

38 Podgrzewacze duże dwu-wężownicowe ciepłej wody użytkowej firmy Austria . Wytyczne projektowe Hewalex s. 38 Typ Wymiary Pow. grzewcza wężownicy H ØD Ød A B C E F G I J K L dolna górna Wysokość w przechyle Waga VT-N 800 FRMR VT-N 800 FRMR VT-S 1000 FRMR VT-S 1000 FRMR mm m 2 mm kg ,00 1, ,76 1, ,40 1, ,51 1, UWAGI! Typ podgrzewacza oznacza również pojemność podgrzewacza. Podgrzewacze o oznaczeniu VT N posiadają anodę magnezową. Podgrzewacze o oznaczeniu VT S posiadają anodę magnezową.

39 Zasobniki ciepłej wody użytkowej włoskiej firmy ELBI Sp. A Wytyczne projektowe Hewalex s. 39 Typ Wymiary H ØD Ød A B C Waga mm kg SAC SAC SAC SAC SAC SAC SAC SAC Zasobniki te są preferowane do dużych i wielkich instalacji z kolektorami słonecznymi. Są one zabezpieczone przed korozją poliestrową warstwą ochronną powierzchni wewnętrznej zbiornika i anodą magnezową.

40 Rurowe wymienniki ciepła basenowe serii SP Wytyczne projektowe Hewalex s. 40 Basenowy wymiennik ciepła wykonany jest z stali nierdzewnej klasy 316L, zarówno płaszcz jak i wewnętrzne karbowane rury, co zapewnia wysokie prędkości wewnątrz oraz niezawodną, efektywną pośrednią wymianę ciepła pomiędzy dowolnym źródłem ciepła a obiegiem wody basenowej. Zakres pracy: od -8 C do 208 C. Wymiennik został zaprojektowany zarówno do poziomego jak i pionowego montażu. Typ Liczba Średnica Wymiary Pow. kolektorów przyłączeniowa Moc wymiany słonecznych nominalna ciepła A B C D KS2000 KS2300 KS2500 KSR10 mm cal kw m 2 sztuk SP 300K ½ , SP 600K ½ 175 1, SP 1200K ½ 352 2, Płytowe wymienniki ciepła serii BL50C Płytowe wymienniki ciepła stanowią najbardziej kompaktowy, efektywny i ekonomiczny sposób wymiany ciepła w wielu przemysłowych i chłodniczych zastosowaniach. Zbudowane z stali nierdzewnej klasy 316L lutowane miedzią zapewniają wyjątkową odporność na korozję. Ich cechą jest karbowana powierzchnia płyt, która powoduje wysoką turbulencje przepływu w przeciwprądowym kierunku. Powoduje to wysokoefektywną i kompaktową wymianę ciepła. W połączeniu z małym rozmiarem i mniejszą zawartością materiału mogą być najbardziej ekonomicznym sposobem wymiany ciepła. Zakres pracy: od -160 C do 225 C.

41 Wytyczne projektowe Hewalex s. 41 Typ Wymiary Średnica króćców D1,D2 D3,D4 Pow. wymiany ciepła Liczba kolektorów słonecznych A B C D E KS2000 KS2300 KS2500 KSR10 mm cal m 2 sztuk BL50C-18H GZ1 0, BL50C-24H GZ1 1, BL50C-28H GZ1 1, BL50C-38H GZ1 1, BL50C-56H GZ1 2, Zawór trójdrogowy z siłownikiem CKF 3325 Zawór wodny CKF3325 jest przeznaczony do sterowania przepływem wody użytkowej lub roztworów glikolu (o stężeniu do 50%) w zastosowaniach domowych i komercyjnych. Zawór składa się z korpusu i siłownika. Na powierzchni korpusu jest nałożona ochronna, nierdzewna warstwa spryskana piaskiem i fosforanami. Dodatkowo zawór wyposażony jest w dźwignię ręcznego otwarcia, mogącego posłużyć do napełniania, odpowietrzania lub otwarcia układu w momencie awarii. Zaworu w pozycji otwartej nie można ręcznie zamknąć. L

42 Dobór podzespołów i urządzeń instalacji z kolektorami słonecznymi. Wytyczne projektowe Hewalex s. 42 Instalacje solarne z podgrzewaczami pojemnościowymi i z wężownicami wewnątrz. Schemat 1 Schemat 2 Schemat 3

43 Schemat 4 Wytyczne projektowe Hewalex s. 43 Schemat 5 Schemat 6

44 Wytyczne projektowe Hewalex s. 44 Instalacje słoneczne budowane na podgrzewaczach wężownicowych w większości to instalacje małe, z niewielką liczbą kolektorów słonecznych. W tego rodzaju instalacjach o wielkość baterii słonecznej, a więc o ilości kolektorów słonecznych decyduje powierzchnia wężownicy w podgrzewaczu, która jest ograniczona względami konstrukcyjnymi i gabarytami samego zbiornika. Obowiązuje tu bezwzględna konieczność dopasowania mocy baterii kolektorów słonecznych do mocy odbiornika ciepła wężownicy. Typoszereg podgrzewaczy z dwoma wężownicami u większości wytwórców nie przekracza pojemności 1000dm³ z wężownicą solarną 3,5m². Dla tego podgrzewacza ogólna powierzchnia absorbera nie powinna przekraczać 18m², co odpowiada liczbie 10 kolektorów słonecznych KS2000. Dobór ilości kolektorów słonecznych w instalacjach tylko do podgrzewania wody użytkowej. Wielkość baterii słonecznej można optymalizować różnymi sposobami. W małych instalacjach można kierować się prostą zależnością, że na każde 100 dm³ pojemności podgrzewacza dobierać 1 kolektor KS2000. Innym sposobem doboru wielkości baterii słonecznej dla tych instalacji są wskaźniki zapotrzebowania ciepłej wody użytkowej na osobę, według danych z tabeli zamieszczonej poniżej. Dobór ilości kolektorów słonecznych do ogrzewania wody w basenach kąpielowych. Dla instalacji basenowych w dużym uproszczeniu liczbę kolektorów słonecznych można optymalizować przyjmując za punkt wyjścia powierzchnie lustra wody w basenie. Ogólnie można powiedzieć, że powierzchnia ogólna baterii słonecznej powinna stanowić od 30% do 60% powierzchni lustra wody w basenie. Do uściślenia wielkości baterii słonecznej trzeba jeszcze brać pod uwagę następujące informacje: wymagana temperatura wody w basenie,

45 Wytyczne projektowe Hewalex s. 45 jaki to basen- zewnętrzny, czy w budynku i czy jest przykrywany na noc (folia pływającą), jeśli budynku to istotna jest utrzymywana temperatura i wilgotność powietrza, jeśli na zewnątrz, to czy jest oszklony. Bardziej zaawansowany sposób obliczania wymaganej powierzchni baterii słonecznej i raczej dotyczy to dużych basenów krytych i ogólno dostępnych, polega na sporządzeniu dokładnego bilansu dobowego zapotrzebowania ciepła. W obliczeniach bilansowych uwzględnia się: straty ciepła w wyniku odparowania wody z powierzchni lustra wody w basenie - w rachunku tym przyjmuje się wskaźnik parowania 0,1 0,2 kg wody na 1m² powierzchni parowania w ciągu 1 godziny, straty ciepła spowodowane ubytkami i wymianą wody w basenie, zapotrzebowanie ciepła na przygotowanie wody do natrysków. Dobór ilości kolektorów słonecznych do instalacji wspomagającej ogrzewanie budynku. Wykorzystanie kolektorów słonecznych do wspomagania ogrzewania budynków jest uzasadnione ekonomicznie tylko w przypadku spełniania następujących istotnych warunków technicznych. budynek powinien być bardzo dobrze izolowany termicznie i wynikające stąd małe zapotrzebowanie ciepła na CO i wentylację, powinien posiadać niskotemperaturowy system ogrzewania (ogrzewanie ścienne lub podłogowe). Dodatkowym ważnym aspektem jest wykorzystanie zysku solarnego poza okresem ogrzewczym. Trzeba tu mieć na uwadze, że kolektory niewykorzystane w dostatecznym stopniu w miesiącach letnich pożytku nie przynoszą. Posiadanie czynnego sezonowo basenu kąpielowego problem rozwiązuje i w takim przypadku korzyści ekonomiczne są ewidentne. Jeśli basenu nie ma, to liczba zainstalowanych kolektorów słonecznych powinna być dobrana stosownie do wielkości zbiornika buforowego, tak, aby dzienne uzyski ciepła z baterii słonecznej były we właściwej proporcji do ilości wody w buforze. Wpływ sposobu ustawienia kolektorów na wielkość uzysków ciepła (kwh/m 2, % )

46 Liczba kolektorów w baterii Wytyczne projektowe Hewalex s. 46 W skali pełnego roku różnice w wielkości wskaźnika uzysku solarnego w funkcji wartości obu zmiennych nie są znaczące i z tego powodu można by sądzić, że istnieje tu duża swoboda. Tak jednak nie jest. Kolektory słoneczne skierowane na wschód po południu już nie pracują, a skierowane na zachód rano wody nie zagrzeją. Podobnie jest z kątem nachylenia do poziomu. Jeśli zależy nam na wykorzystaniu kolektorów słonecznych do wspomagania ogrzewania budynku wiosną i jesienią to powinno się je stawiać przy dużym nachyleniu do poziomu. Dobór pozostałych podzespołów i elementów instalacji z kolektorami słonecznymi. W omawianych instalacjach słonecznych, w których odbiór ciepła z kolektorów jest przez wężownice w podgrzewaczach, osprzęt do kolektorów, połączenia hydrauliczne w bateriach kolektorów, zespoły pompowosterownicze i średnice przewodów hydraulicznych zalecamy dobierać według wytycznych z tabeli poniżej. Wielkość przepływu nośnika energii glikolu przez baterię Zalecane minimalne średnice rur głównych obiegu przy całkowitej długości obiegu glikolowego Zalecany zespół pompowosterowniczy Sposób połączeń kolektorów słonecznych za pomocą śrubunków z rury karbowanej Straty ZPS Straty kolektory [ szt ] [ l / min ] [ mm ] l [ m ] ZPS mm H20 mm H do do do do 100 do

47 Wytyczne projektowe Hewalex s do do do Instalacje solarne dużej mocy do ogrzewania wody użytkowej i wody w basenach kąpielowych. Instalacje solarne zasobnikowe i buforowe do ogrzewania wody użytkowej. Instalacje solarne zarówno zasobnikowe jak i buforowe znamienne są tym, że odbiór ciepła z baterii kolektorów słonecznych następuje przez wymiennik ciepła płytowy lub rurowy, którego moc jest dobrana do liczby kolektorów w baterii słonecznej i projektowanych parametrów pracy instalacji. W instalacjach zasobnikowych ciepło z kolektorów słonecznych odbierane jest bezpośrednio do wody użytkowej w zasobnikach, a woda wstępnie ogrzana energią słoneczną jest następnie dogrzewana do wymaganej temperatury w pojemnościowym podgrzewaczu wężownicowym, lub inaczej, przy wykorzystaniu konwencjonalnego źródła ciepła. W instalacjach buforowych ciepło z kolektorów słonecznych odbierane jest do wody grzewczej w buforach (akumulatorach ciepła), z których ciepło przekazywane jest do wody użytkowej w drugim stopniu wymiany ciepła. Nie ma wyraźnego rozgraniczenia dla tych dwóch rodzajów instalacji, w takim rozumieniu, żeby można było jednoznacznie stwierdzić, którą w danym przypadku należy preferować. Oba rozwiązania instalacji charakteryzują się określonymi zaletami i wadami, które trzeba brać pod uwagę w projektowaniu instalacji dla danego obiektu. Na podstawie wieloletnich doświadczeń Firmy HEWALEX, wyniesionych ze znajomości zastosowanych w praktyce krajowej obu rozwiązań instalacji, można sformułować następujące uwagi ogólne, które mogą być przydatne w procesach projektowania nowych rozwiązań.

48 Wytyczne projektowe Hewalex s Dla budynków wielorodzinnych z już istniejącymi lub projektowanymi indywidualnymi węzłami przygotowania cwu preferujemy systemy zasobnikowe. Wielkość baterii kolektorów słonecznych dla tych instalacji należy projektować stosownie do wielkości dobowego zapotrzebowania ciepła na cwu. W szczytowych warunkach nasłonecznienia ( miesiąc lipiec ) stopień pokrycia zapotrzebowania ciepła na przygotowanie cwu uzyskiem solarnym powinien wynosić 100% 2. Dla osiedli mieszkaniowych z wieloma budynkami oraz centralnym węzłem przygotowania i wspólną siecią doprowadzenia cwu do poszczególnych budynków, preferujmy systemy buforowe. Najczęściej, z powodu występowania wielu różnych ograniczeń i trudności technicznych w budowie odpowiednio dużych baterii kolektorów słonecznych, wielkość dziennego zysku solarnego w najlepszych okresach nasłonecznienia latem nie pokrywa w pełni zapotrzebowania ciepła na cwu. Innym poważnym aspektem, na który chcielibyśmy zwrócić uwagę, jest potrzeba utrzymywania w zbiornikach buforowych wody o stosunkowo wysokiej temperaturze, przy której sprawność energetyczna kolektorów słonecznych jest niska. Aby temu naturalnemu zjawisku przeciwdziałać, w instalacjach buforowych strumień świeżej wody przepływający przez wymiennik ciepła ogrzewa się wstępnie do stosunkowo niskiej temperatury i dopiero dalej w węźle ciepłowniczym woda ta jest dogrzewana do wymaganej temperatury dla cwu. Należy zauważyć, że w tych systemach przygotowania cwu węzeł ciepłowniczy musi mieć zapewniony ciągły dopływ ciepła ze źródła konwencjonalnego. 3. Dla basenów kąpielowych zdecydowanie preferujemy rozwiązania instalacji, w których woda w basenie kąpielowym ogrzewana jest bezpośrednio gorącym nośnikiem ciepła z kolektorów słonecznych przez rurowe wymienniki ciepła. Dla obiektów basenowych stosowanie instalacji solarnych buforowych nie znajdujemy uzasadnienia. Dla przygotowania ciepłej wody do pryszniców zalecamy projektowanie instalacji solarnych zasobnikowych. Instalacja słoneczna w budynku wielorodzinnym w MIŃSKU MAZOWIECKIM przy ul. Sosnowej Instalacja została wykonana w 2006r. dla budynku wielorodzinnego z 35 mieszkaniami dla 105 lokatorów. Na dachu spadowym zainstalowane zostało 30 kolektorów słonecznych KS2000SP. Budynek wyposażony został we własną kotłownię z gazowym kotłem kondensacyjnym. Węzeł cwu współpracujący z kotłem gazowy wyposażono w dwa podgrzewacze wężownicowe 2x500 dm 3 typu HR500, Austria . Instalację słoneczną z 30 kolektorami KS2000SP wyposażono w zasobniki 3 x 750 dm 3, typ SAC ELBI Sp. A. Ciepło z baterii słonecznej odbierane jest do wody użytkowej przez płytowy wymiennik ciepła o mocy 30 kw przy parametrach nośnika ciepła po stronie gorącej 45/35ºC. W obiegu kolektorowym zastosowano pompę obiegową typ 32Por80C firmy LFP. Instalacja wyposażona została w sterownik swobodnie programowalny typ RX-910.

49 Schemat instalacji Wytyczne projektowe Hewalex s. 49 Instalacja słoneczna na osiedlu budynków wielorodzinnych w LUBLINIE przy ul. Popiełuszki Instalacja została wykonana w 2005 r. dla budynku wielorodzinnego z liczbą 95 lokatorów. Na dachu pogrążonym zainstalowano 40 kolektorów słonecznych KS2000SP. Kolektory ustawione zostały na typowych konstrukcjach wsporczych HEWALEX, mocowanych do belek stalowych i wspartych na stopach z obciążnikami betonowymi o masie 2 x 60 kg na 1 kolektor. Taki sposób mocowania stelaży przyjęto z powodu grubej warstwy ocieplającej na betonowym dachu. Węzeł ciepłowniczy budynku, z ciepłem z sieci miejskiej, wyposażono w 1000 dm 3 zasobnik cwu z płytowym wymiennikiem ciepła. Woda użytkowa ogrzana wstępnie ciepłem z kolektorów słonecznych w zasobnikach 2 x 1500 dm 3 jest dogrzewana do wymaganej temperatury w węźle ciepłowniczym. W obiegu kolektorowym zastosowano płytowy wymiennik ciepła typ LB47-70 firmy SECESPOL. W obiegu kolektorowym zastosowano pompę obiegową typ 40POt120A firmy LFP. Instalacja wyposażona została w sterownik swobodnie programowalny RX-910 Schemat instalacji

50 Wytyczne projektowe Hewalex s. 50 Instalacja solarna w krytej pływalni w Ośrodku Rehabilitacji Osób Niepełnosprawnych w GUBINIE. Instalacja została wybudowana w 2005 r. i jest wykorzystywana do ogrzewania wody w basenie pływackim o powierzchni 312,5 m² i basenie do nauki pływania o powierzchni 93 m² oraz do ogrzewania wody do pryszniców. Bateria słoneczna zbudowana została z 200 kolektorów KS2000S ustawionych na gruncie. Ciepło z kolektorów słonecznych do wody w basenach kąpielowych przekazywane jest bezpośrednio z obiegu glikolowego przez 2 wymienniki ciepła JAD 6.50 firmy SECESPOL. Woda do pryszniców w zasobnikach o łącznej pojemności 8000 dm 3 ogrzewana jest ciepłem z kolektorów przez płytowy wymiennik ciepła LC firmy SECESPOL. W tej instalacji, z powodu ograniczonej powierzchni działki pod baterię słoneczną, nie zachowano wymaganej odległości pomiędzy rzędami kolektorów słonecznych i występuje tu zjawisko wzajemnego cieniowania się przez rzędy kolektorów. Schemat instalacji Instalacja na Osiedlu Północnym II w PODDĘBICACH przy ul. Krasickiego i ul. Sobieskiego 15. Instalacja została wybudowana w 2005 r. na Osiedlu Północnym II w Poddębicach dla 10 budynków wielorodzinnych. Bateria słoneczna składająca się z 680 płaskich kolektorów słonecznych firmy HEWALEX wspomaga energią słoneczną 3 węzły przygotowania gorącej wody użytkowej dla osiedla mieszkaniowego z liczbą stałych mieszkańców 2000 osób. Podstawowymi źródłami ciepła dla węzłów ogrzewania wody są kotły opalane gazem ziemnym. Węzły wyposażone zostały w zbiorniki buforowe specjalnej konstrukcji o pojemnościach 18, 20 i 20 m 3, które napełnione zostały uzdatnioną wodą grzewczą. Ciepło z kolektorów słonecznych przekazywane jest do wody grzewczej przez płytowy wymiennik ciepła o mocy dobranej do liczby współpracujących z wymiennikiem kolektorów słonecznych. Energia cieplna ze zbiornika buforowego wykorzystywana jest do wstępnego ogrzewania wody zimnej przez drugi płytowy wymiennik ciepła. Woda użytkowa ogrzana wstępnie ciepłem zgromadzonym w wodzie grzewczej ze zbiornika buforowego przepływa rurociągiem ciśnieniowym do gazowego podgrzewacza wody, gdzie dogrzana do wymaganej temperatury jest przekazywana do sieci wewnętrznej cwu w poszczególnych budynkach.
