SILOSY PRZEJEZDNE PREFABRYKATY

Transkrypt

1 SILOSY PRZEJEZDNE PREFABRYKATY

2 ELEMENTY SILOSU Element silosu Typ-T Element silosu Typ -L Nasze elementy Typu T są zaprojektowane by wytrzymać nacisk 15 ton na oś z obu stron Elementy silosowe typu L-1 do L-300 można ustawiać bez obsypywania. W przypadku typu L- ściana wsporcza od zewnątrz musi być ustabilizowana z % zasypem. Płyta betonowa lub warstwa asfaltu Warstwa kruszywa Mrozoodporne i stabilne podłożez dobrym zagęszczeniem (ok. 210 kn/m 2 ) Płyta betonowa lub warstwa asfaltu Warstwa kruszywa Mrozoodporne i stabilne podłoże z dobrym zagęszczeniem (ok. 210 kn/m 2 ) widok z góry Listwa Kunststoff uszczelniająca kupplungsprofil 26 dodatkowe Nahtabdichtung uszczelnienie 13 Specyfikacje Rodzaj betonu: C55/67 Rodzaj stali: Pokrycie betonu: B0M Siatka zbrojeniowa B0S Pręt zbrojony C = 30 mm wg DIN EN dla klasy ekspozycji XC4, XF3, XA3 Strona wewnetrzna silosu powinna być zabezbieczona przed kontaktem z kwasami. Tolerancje wymiarów: Długość: + 5 / - 5 mm Szerokość: + 5 / - 5 mm Wysokość: + 5 / - 5 mm Krzywizna 1.4 mm/m DIN EN Eurocode 1 DIN EN Eurocode 1 DIN EN Eurocode 2 DIN EN Eurocode 7 DIN EN 13369: Ogólne zasady prefabrykatów z betonu DIN 11622: Silosy na kiszonkę, zbiorniki na gnojowicę, zbiorniki w biogazowniach, silosy przejezdne

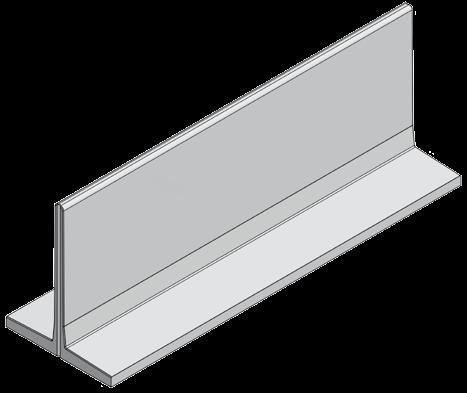

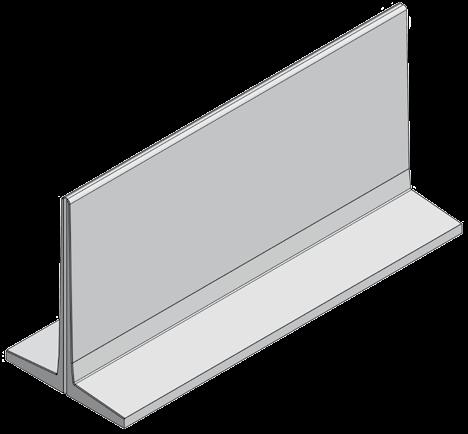

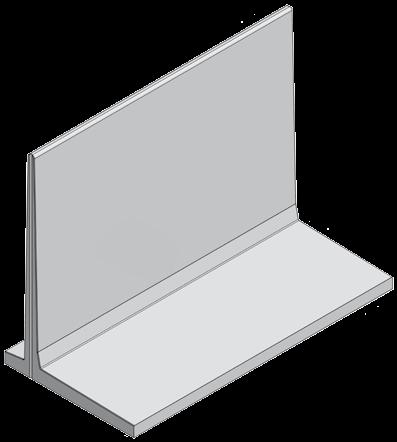

3 ELEMENT SILOSU TYP T TYP T-1 Waga: 2870 kg TYP T- Waga: 43 kg TYP T-2 Waga: 6690 kg , ,5 1800

4 ELEMENT SILOSU TYP T TYP T-300 Waga: 8140 kg Fuga uszczelniająca jest dla wszystkich elementów taka sama Fuga uszczelniająca

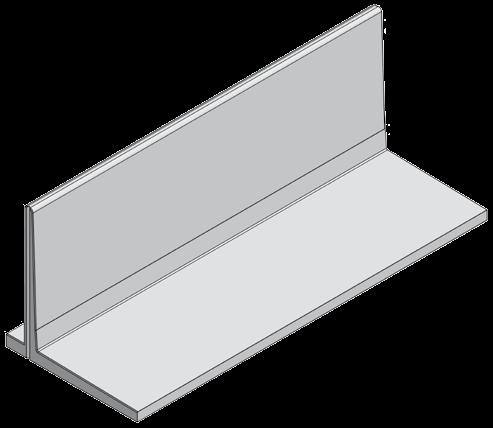

5 ELEMENT SILOSU TYP L TYP L- Waga: 1675 kg TYP L-1 Waga: 3412 kg TYP L- Waga: 4397 kg

6 ELEMENT SILOSU TYP L TYP L-2 Waga: 73 kg TYP L-300 Waga: 8140 kg

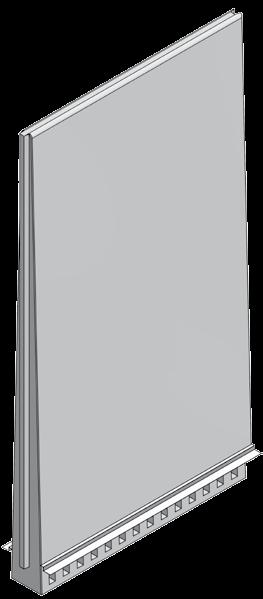

7 ELEMENT SILOSU TYP I TYP I-4 Waga: 61 kg, fuga z blachy po obu stronach

8 ROZWIĄZANIA DLA ROLNICTWA Od 1963 roku Thye-Lokenberg jest znanym producentem betonowych podłóg rusztowych do hodowli bydła i trzody chlewnej. Rosnące wymagania klientów z czasem wymagają nowych produktów - sprostaliśmy wyzwaniom. Trwałość i jakość naszych produktów wykonanych z betonu pozostały bez zmian. Obecnie oprócz podłóg rusztowych dostępne są również duże elementy takie jak: zbiorniki na gnojowicę, silosy oraz bloczki betonowe do materiałów sypkich. Poza przestrzeganiem obowiązujących standardów, przepisów i norm stawiamy najwyższe wymagania w zakresie doradztwa, produkcji i montażu. Twój osobisty doradca pomoże ci w fazie planowania i będzie współpracować z Tobą, aby znaleźć rozwiązania dotyczące gotowych elementów lub produktów na specjalne zamówienie. Fachbetrieb nach WHG hye-lokenberg Betonwerke GmbH Zakład produkcyjny w Niemczech Neuenkirchen-Vörden Zakład produkcyjny w Niemczech Rieste Zakład produkcyjny nr 1 w Polsce Tomaszowo Zakład produkcyjny nr 2 w Polsce Tomaszowo Thye-Lokenberg Polska Sp. z o.o. ul. Osiedlowa Tomaszowo Telefon Telefax thye@thye-lokenberg.pl Thye-Lokenberg Silo Sp. z o.o. ul. Przemysłowa Tomaszowo Telefon Telefax thye@thye-lokenberg.pl
