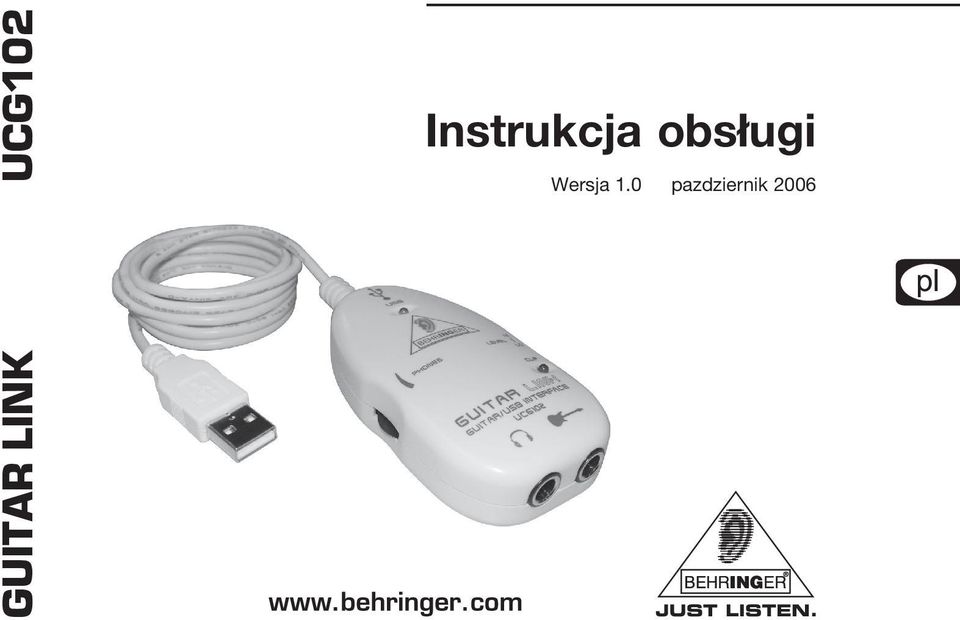

1 Instrukcja obsługi Wersja 1.0 pazdziernik 2006 DEUTSCH

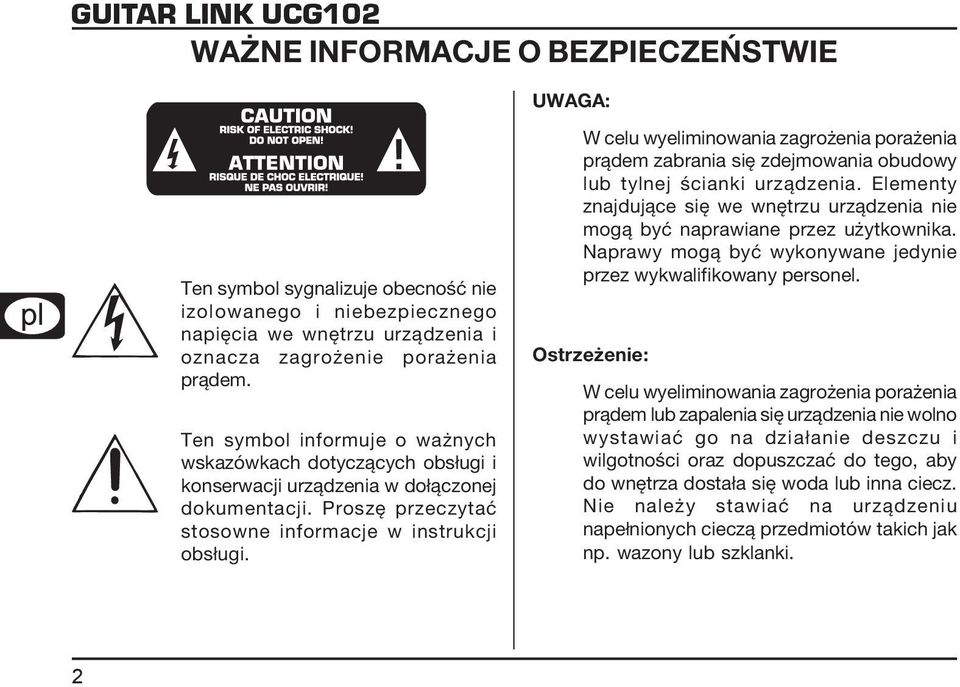

2 WAŻNE INFORMACJE O BEZPIECZEŃSTWIE UWAGA: Ten symbol sygnalizuje obecność nie izolowanego i niebezpiecznego napięcia we wnętrzu urządzenia i oznacza zagrożenie porażenia prądem. Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi. W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalifikowany personel. Ostrzeżenie: W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki. 2

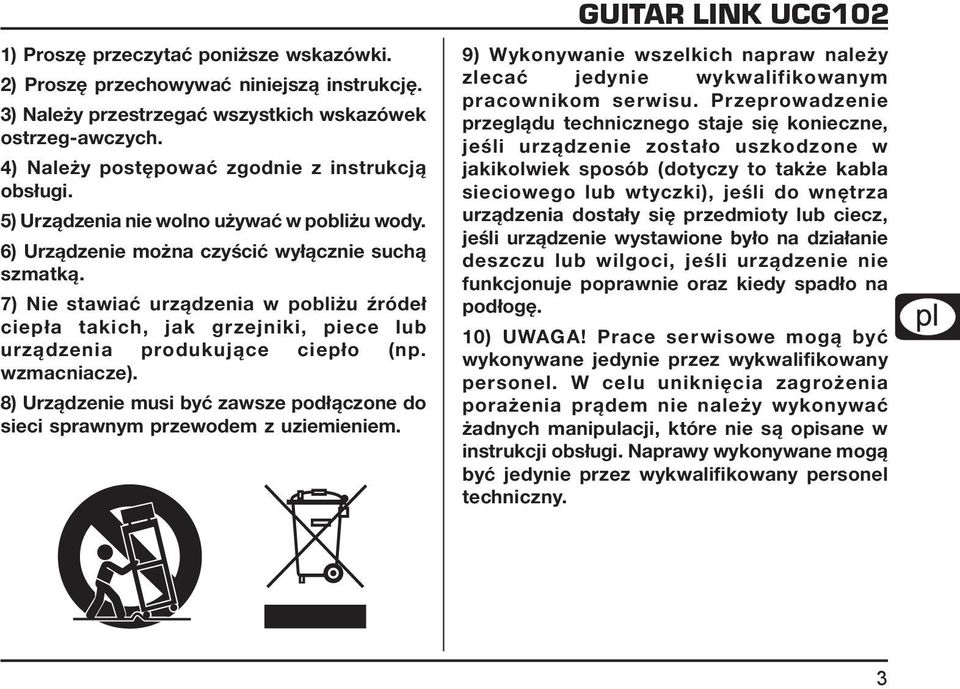

3 1) Proszę przeczytać poniższe wskazówki. 2) Proszę przechowywać niniejszą instrukcję. 3) Należy przestrzegać wszystkich wskazówek ostrzeg-awczych. 4) Należy postępować zgodnie z instrukcją obsługi. 5) Urządzenia nie wolno używać w pobliżu wody. 6) Urządzenie można czyścić wyłącznie suchą szmatką. 7) Nie stawiać urządzenia w pobliżu źródeł ciepła takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze). 8) Urządzenie musi być zawsze podłączone do sieci sprawnym przewodem z uziemieniem. GUITAR LINK UCG102 9) Wykonywanie wszelkich napraw należy zlecać jedynie wykwalifikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę. 10) UWAGA! Prace serwisowe mogą być wykonywane jedynie przez wykwalifikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawy wykonywane mogą być jedynie przez wykwalifikowany personel techniczny. DEUTSCH 3

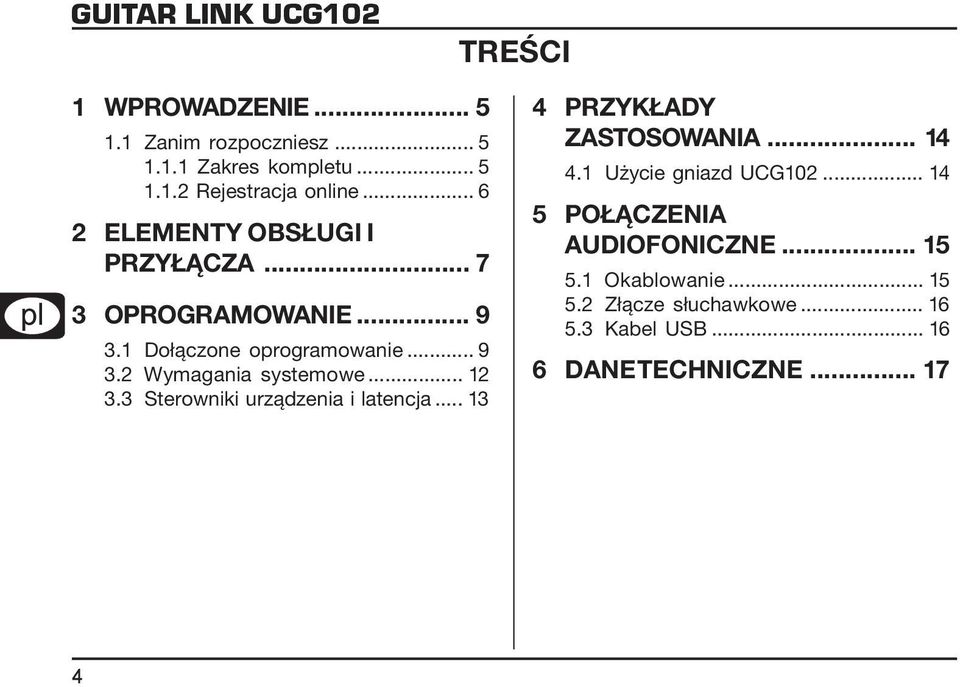

4 TREŚCI 1 WPROWADZENIE Zanim rozpoczniesz Zakres kompletu Rejestracja online ELEMENTY OBSŁUGI I PRZYŁĄCZA OPROGRAMOWANIE Dołączone oprogramowanie Wymagania systemowe Sterowniki urządzenia i latencja PRZYKŁADY ZASTOSOWANIA Użycie gniazd UCG POŁĄCZENIA AUDIOFONICZNE Okablowanie Złącze słuchawkowe Kabel USB DANE TECHNICZNE

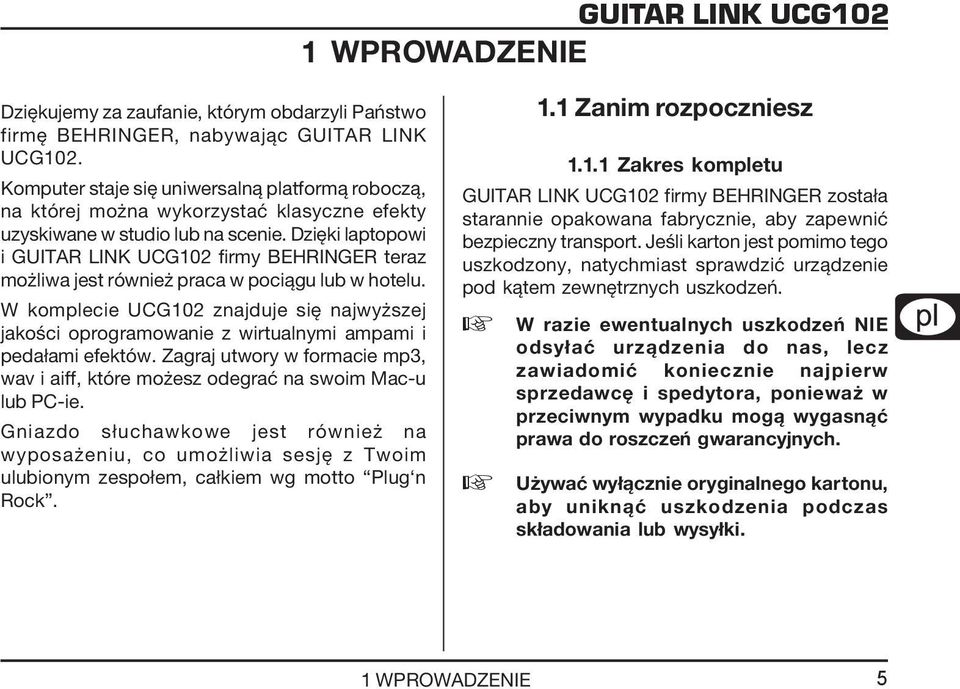

5 1 WPROWADZENIE Dziękujemy za zaufanie, którym obdarzyli Państwo firmę BEHRINGER, nabywając GUITAR LINK UCG102. Komputer staje się uniwersalną platformą roboczą, na której można wykorzystać klasyczne efekty uzyskiwane w studio lub na scenie. Dzięki laptopowi i GUITAR LINK UCG102 firmy BEHRINGER teraz możliwa jest również praca w pociągu lub w hotelu. W komplecie UCG102 znajduje się najwyższej jakości oprogramowanie z wirtualnymi ampami i pedałami efektów. Zagraj utwory w formacie mp3, wav i aiff, które możesz odegrać na swoim Mac-u lub PC-ie. Gniazdo słuchawkowe jest również na wyposażeniu, co umożliwia sesję z Twoim ulubionym zespołem, całkiem wg motto Plug n Rock. 1.1 Zanim rozpoczniesz Zakres kompletu GUITAR LINK UCG102 firmy BEHRINGER została starannie opakowana fabrycznie, aby zapewnić bezpieczny transport. Jeśli karton jest pomimo tego uszkodzony, natychmiast sprawdzić urządzenie pod kątem zewnętrznych uszkodzeń. W razie ewentualnych uszkodzeń NIE odsyłać urządzenia do nas, lecz zawiadomić koniecznie najpierw sprzedawcę i spedytora, ponieważ w przeciwnym wypadku mogą wygasnąć prawa do roszczeń gwarancyjnych. Używać wyłącznie oryginalnego kartonu, aby uniknąć uszkodzenia podczas składowania lub wysyłki. DEUTSCH 1 WPROWADZENIE 5

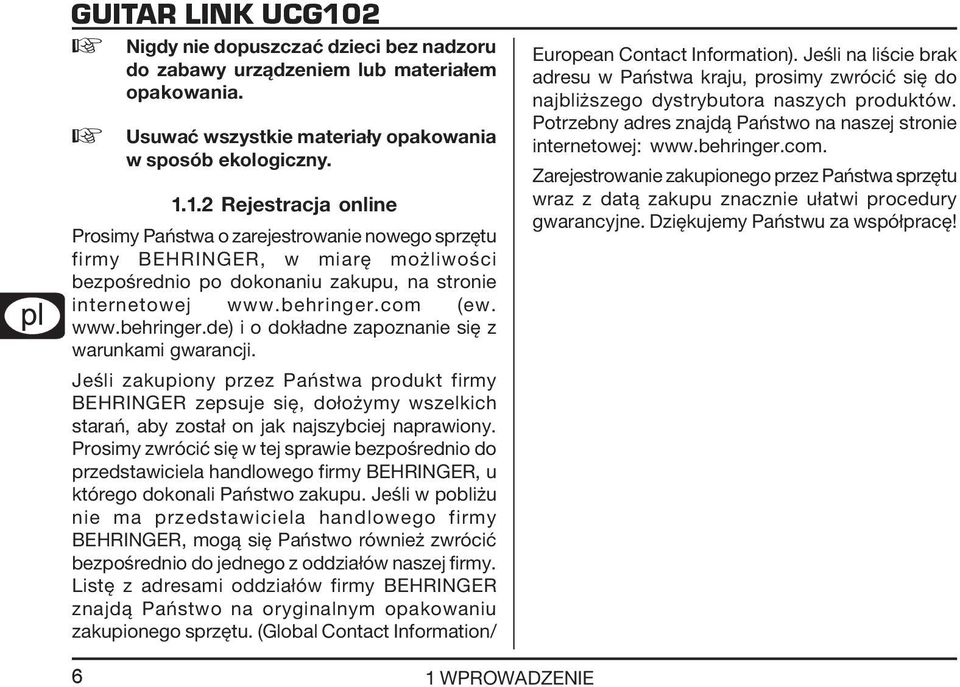

6 Nigdy nie dopuszczać dzieci bez nadzoru do zabawy urządzeniem lub materiałem opakowania. Usuwać wszystkie materiały opakowania w sposób ekologiczny Rejestracja online Prosimy Państwa o zarejestrowanie nowego sprzętu firmy BEHRINGER, w miarę możliwości bezpośrednio po dokonaniu zakupu, na stronie internetowej (ew. i o dokładne zapoznanie się z warunkami gwarancji. Jeśli zakupiony przez Państwa produkt firmy BEHRINGER zepsuje się, dołożymy wszelkich starań, aby został on jak najszybciej naprawiony. Prosimy zwrócić się w tej sprawie bezpośrednio do przedstawiciela handlowego firmy BEHRINGER, u którego dokonali Państwo zakupu. Jeśli w pobliżu nie ma przedstawiciela handlowego firmy BEHRINGER, mogą się Państwo również zwrócić bezpośrednio do jednego z oddziałów naszej firmy. Listę z adresami oddziałów firmy BEHRINGER znajdą Państwo na oryginalnym opakowaniu zakupionego sprzętu. (Global Contact Information/ European Contact Information). Jeśli na liście brak adresu w Państwa kraju, prosimy zwrócić się do najbliższego dystrybutora naszych produktów. Potrzebny adres znajdą Państwo na naszej stronie internetowej: Zarejestrowanie zakupionego przez Państwa sprzętu wraz z datą zakupu znacznie ułatwi procedury gwarancyjne. Dziękujemy Państwu za współpracę! 6 1 WPROWADZENIE

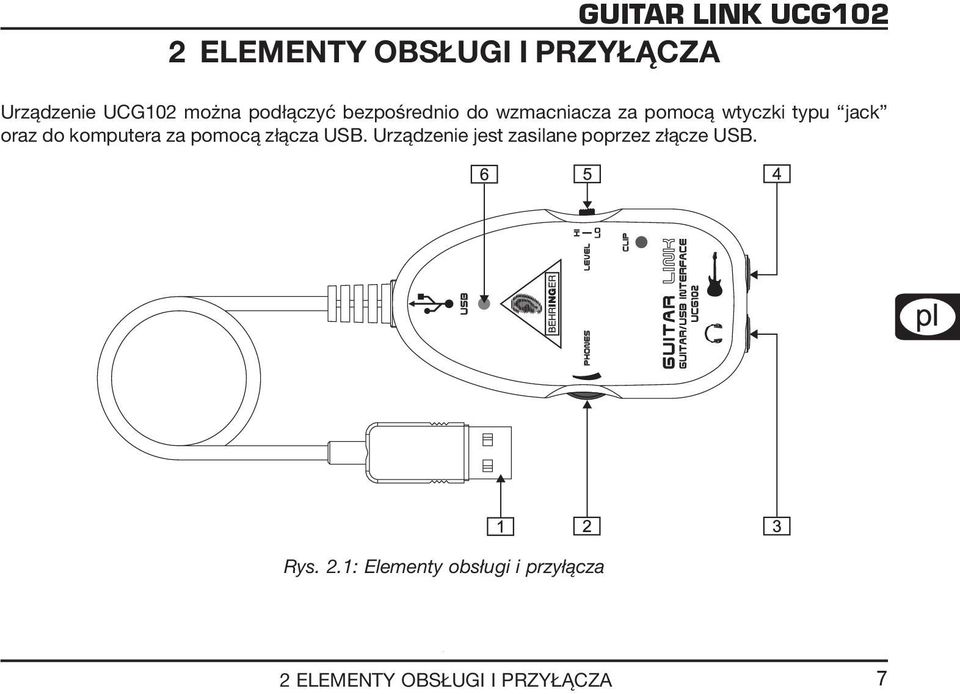

7 2 ELEMENTY OBSŁUGI I PRZYŁĄCZA Urządzenie UCG102 można podłączyć bezpośrednio do wzmacniacza za pomocą wtyczki typu jack oraz do komputera za pomocą złącza USB. Urządzenie jest zasilane poprzez złącze USB. DEUTSCH Rys. 2.1: Elementy obsługi i przyłącza 2 ELEMENTY OBSŁUGI I PRZYŁĄCZA 7

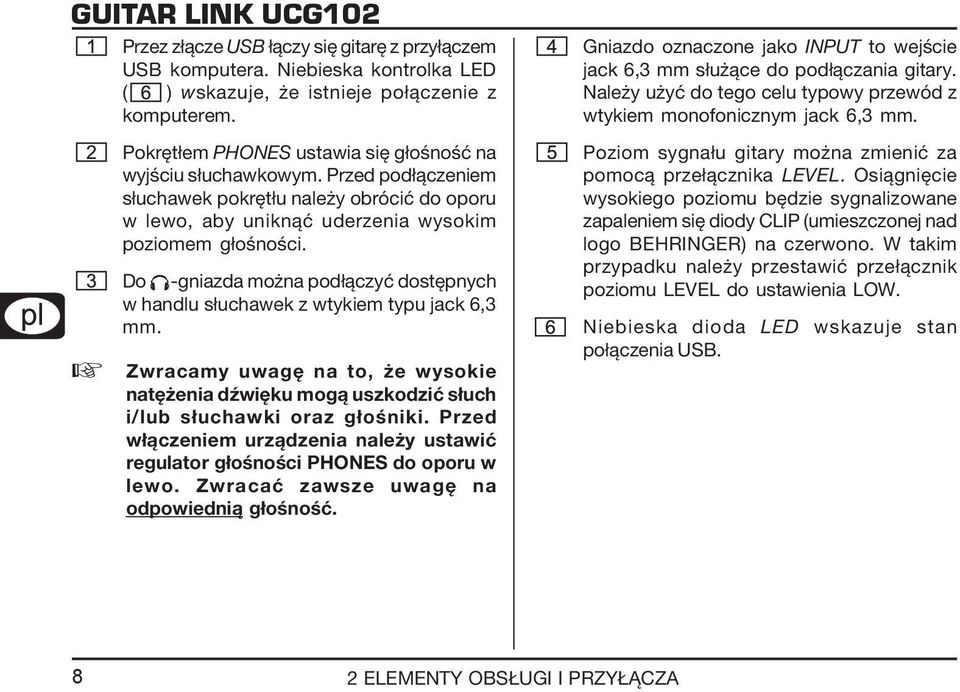

8 Przez złącze USB łączy się gitarę z przyłączem USB komputera. Niebieska kontrolka LED ( ) wskazuje, że istnieje połączenie z komputerem. Pokrętłem PHONES ustawia się głośność na wyjściu słuchawkowym. Przed podłączeniem słuchawek pokrętłu należy obrócić do oporu w lewo, aby uniknąć uderzenia wysokim poziomem głośności. Do -gniazda można podłączyć dostępnych w handlu słuchawek z wtykiem typu jack 6,3 mm. Zwracamy uwagę na to, że wysokie natężenia dźwięku mogą uszkodzić słuch i/lub słuchawki oraz głośniki. Przed włączeniem urządzenia należy ustawić regulator głośności PHONES do oporu w lewo. Zwracać zawsze uwagę na odpowiednią głośność. Gniazdo oznaczone jako INPUT to wejście jack 6,3 mm służące do podłączania gitary. Należy użyć do tego celu typowy przewód z wtykiem monofonicznym jack 6,3 mm. Poziom sygnału gitary można zmienić za pomocą przełącznika LEVEL. Osiągnięcie wysokiego poziomu będzie sygnalizowane zapaleniem się diody CLIP (umieszczonej nad logo BEHRINGER) na czerwono. W takim przypadku należy przestawić przełącznik poziomu LEVEL do ustawienia LOW. Niebieska dioda LED wskazuje stan połączenia USB. 8 2 ELEMENTY OBSŁUGI I PRZYŁĄCZA

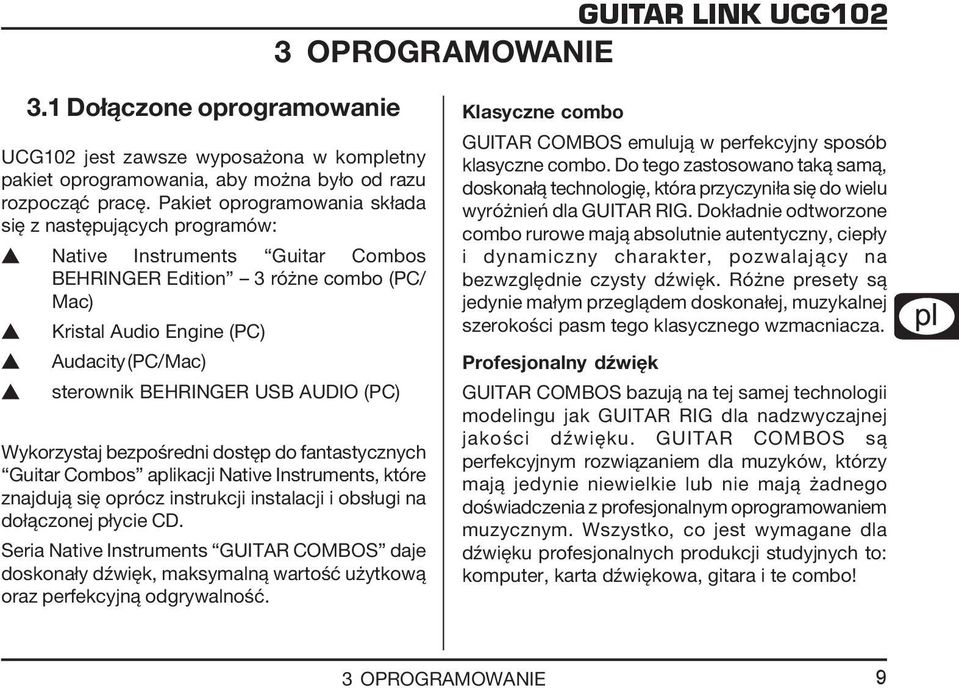

9 3 OPROGRAMOWANIE 3.1 Dołączone oprogramowanie UCG102 jest zawsze wyposażona w kompletny pakiet oprogramowania, aby można było od razu rozpocząć pracę. Pakiet oprogramowania składa się z następujących programów: Native Instruments Guitar Combos BEHRINGER Edition 3 różne combo (PC/ Mac) Kristal Audio Engine (PC) Audacity (PC/Mac) sterownik BEHRINGER USB AUDIO (PC) Wykorzystaj bezpośredni dostęp do fantastycznych Guitar Combos aplikacji Native Instruments, które znajdują się oprócz instrukcji instalacji i obsługi na dołączonej płycie CD. Seria Native Instruments GUITAR COMBOS daje doskonały dźwięk, maksymalną wartość użytkową oraz perfekcyjną odgrywalność. Klasyczne combo GUITAR COMBOS emulują w perfekcyjny sposób klasyczne combo. Do tego zastosowano taką samą, doskonałą technologię, która przyczyniła się do wielu wyróżnień dla GUITAR RIG. Dokładnie odtworzone combo rurowe mają absolutnie autentyczny, ciepły i dynamiczny charakter, pozwalający na bezwzględnie czysty dźwięk. Różne presety są jedynie małym przeglądem doskonałej, muzykalnej szerokości pasm tego klasycznego wzmacniacza. Profesjonalny dźwięk GUITAR COMBOS bazują na tej samej technologii modelingu jak GUITAR RIG dla nadzwyczajnej jakości dźwięku. GUITAR COMBOS są perfekcyjnym rozwiązaniem dla muzyków, którzy mają jedynie niewielkie lub nie mają żadnego doświadczenia z profesjonalnym oprogramowaniem muzycznym. Wszystko, co jest wymagane dla dźwięku profesjonalnych produkcji studyjnych to: komputer, karta dźwiękowa, gitara i te combo! DEUTSCH 3 OPROGRAMOWANIE 9

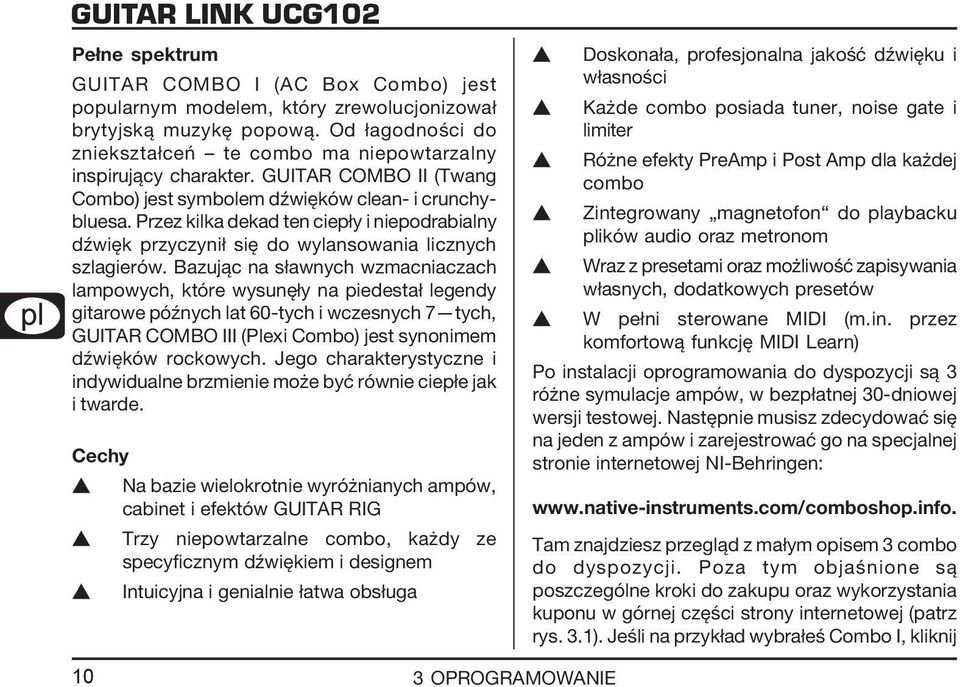

10 Pełne spektrum GUITAR COMBO I (AC Box Combo) jest popularnym modelem, który zrewolucjonizował brytyjską muzykę popową. Od łagodności do zniekształceń te combo ma niepowtarzalny inspirujący charakter. GUITAR COMBO II (Twang Combo) jest symbolem dźwięków clean- i crunchybluesa. Przez kilka dekad ten ciepły i niepodrabialny dźwięk przyczynił się do wylansowania licznych szlagierów. Bazując na sławnych wzmacniaczach lampowych, które wysunęły na piedestał legendy gitarowe późnych lat 60-tych i wczesnych 7 tych, GUITAR COMBO III (Plexi Combo) jest synonimem dźwięków rockowych. Jego charakterystyczne i indywidualne brzmienie może być równie ciepłe jak i twarde. Cechy Na bazie wielokrotnie wyróżnianych ampów, cabinet i efektów GUITAR RIG Trzy niepowtarzalne combo, każdy ze specyficznym dźwiękiem i designem Intuicyjna i genialnie łatwa obsługa Doskonała, profesjonalna jakość dźwięku i własności Każde combo posiada tuner, noise gate i limiter Różne efekty PreAmp i Post Amp dla każdej combo Zintegrowany magnetofon do playbacku plików audio oraz metronom Wraz z presetami oraz możliwość zapisywania własnych, dodatkowych presetów W pełni sterowane MIDI (m.in. przez komfortową funkcję MIDI Learn) Po instalacji oprogramowania do dyspozycji są 3 różne symulacje ampów, w bezpłatnej 30-dniowej wersji testowej. Następnie musisz zdecydować się na jeden z ampów i zarejestrować go na specjalnej stronie internetowej NI-Behringen: Tam znajdziesz przegląd z małym opisem 3 combo do dyspozycji. Poza tym objaśnione są poszczególne kroki do zakupu oraz wykorzystania kuponu w górnej części strony internetowej (patrz rys. 3.1). Jeśli na przykład wybrałeś Combo I, kliknij 10 3 OPROGRAMOWANIE

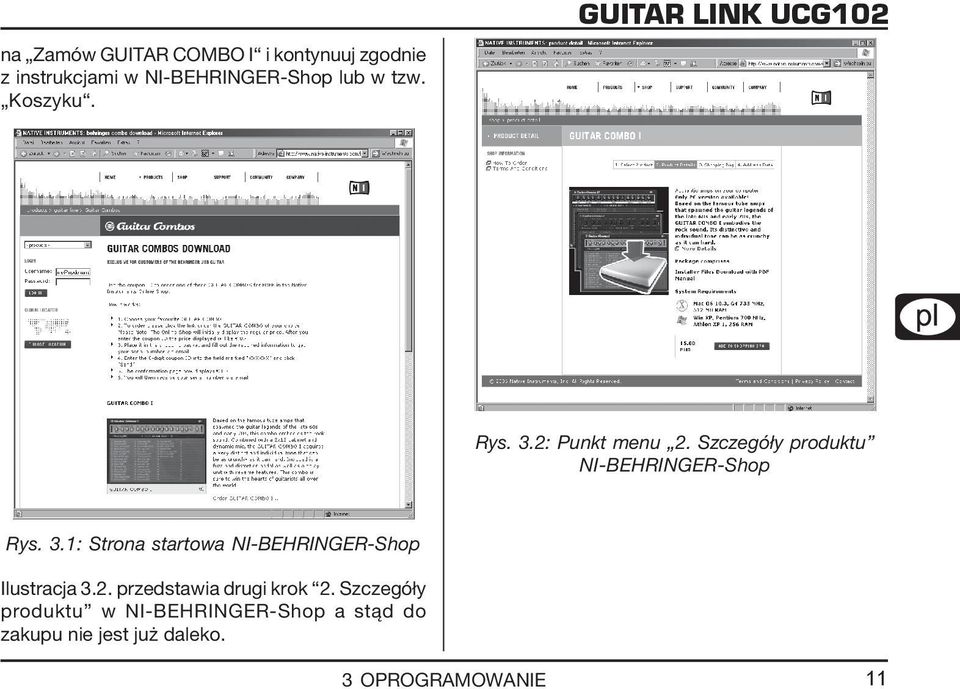

11 na Zamów GUITAR COMBO I i kontynuuj zgodnie z instrukcjami w NI-BEHRINGER-Shop lub w tzw. Koszyku. GUITAR LINK UCG102 DEUTSCH Rys. 3.2: Punkt menu 2. Szczegóły produktu NI-BEHRINGER-Shop Rys. 3.1: Strona startowa NI-BEHRINGER-Shop Ilustracja 3.2. przedstawia drugi krok 2. Szczegóły produktu w NI-BEHRINGER-Shop a stąd do zakupu nie jest już daleko. 3 OPROGRAMOWANIE 11

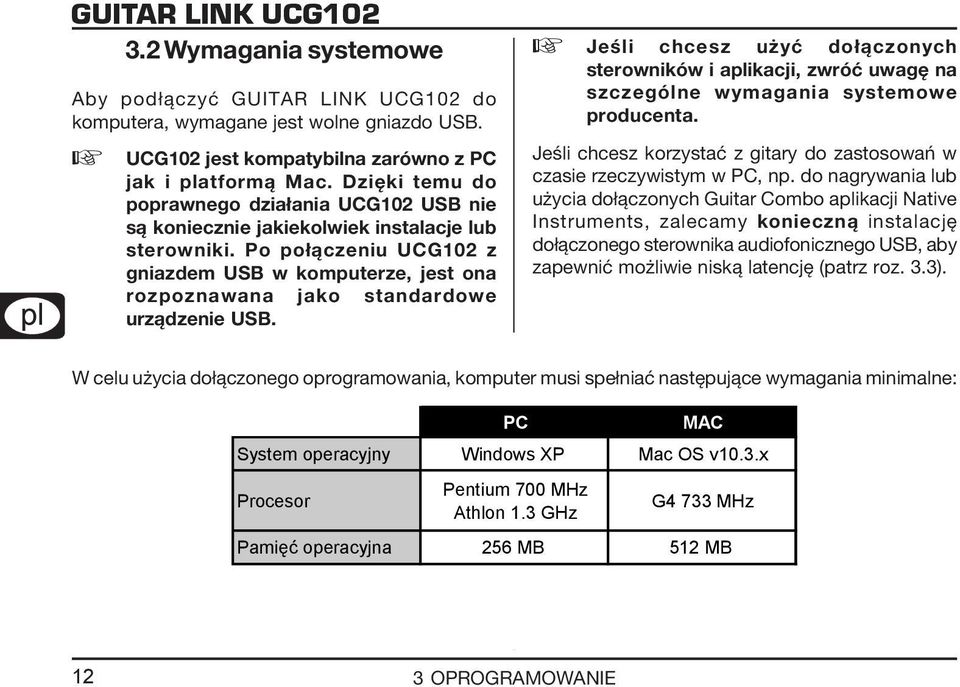

12 3.2 Wymagania systemowe Aby podłączyć GUITAR LINK UCG102 do komputera, wymagane jest wolne gniazdo USB. UCG102 jest kompatybilna zarówno z PC jak i platformą Mac. Dzięki temu do poprawnego działania UCG102 USB nie są koniecznie jakiekolwiek instalacje lub sterowniki. Po połączeniu UCG102 z gniazdem USB w komputerze, jest ona rozpoznawana jako standardowe urządzenie USB. Jeśli chcesz użyć dołączonych sterowników i aplikacji, zwróć uwagę na szczególne wymagania systemowe producenta. Jeśli chcesz korzystać z gitary do zastosowań w czasie rzeczywistym w PC, np. do nagrywania lub użycia dołączonych Guitar Combo aplikacji Native Instruments, zalecamy konieczną instalację dołączonego sterownika audiofonicznego USB, aby zapewnić możliwie niską latencję (patrz roz. 3.3). W celu użycia dołączonego oprogramowania, komputer musi spełniać następujące wymagania minimalne: PC MAC System operacyjny Windows XP Mac OS v10.3.x Procesor Pentium 700 MHz Athlon 1.3 GHz G4 733 MHz Pamięć operacyjna 256 MB 512 MB 12 3 OPROGRAMOWANIE

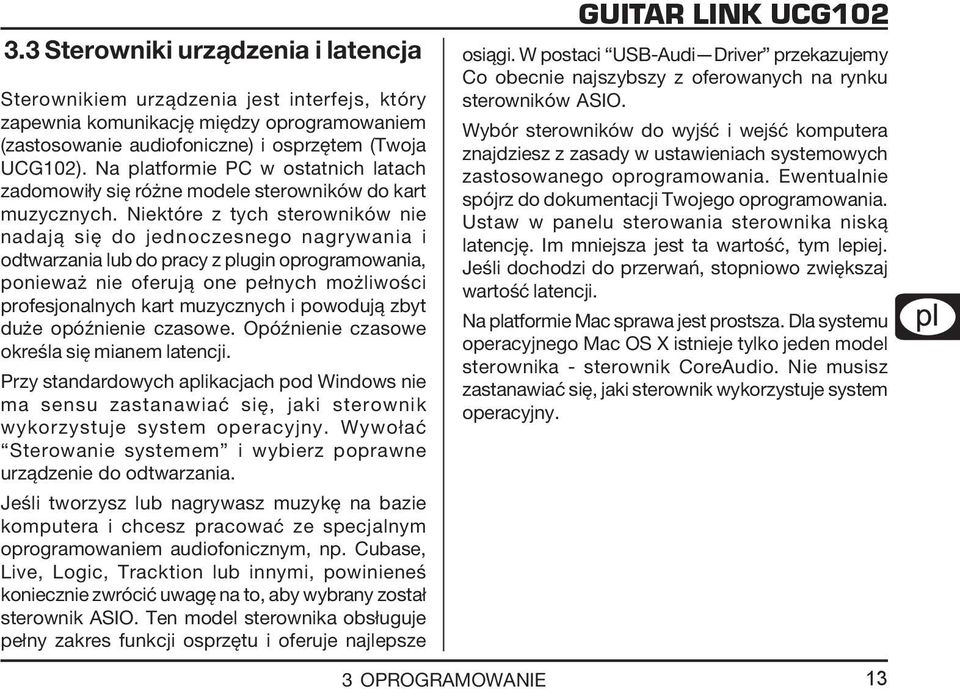

13 3.3 Sterowniki urządzenia i latencja Sterownikiem urządzenia jest interfejs, który zapewnia komunikację między oprogramowaniem (zastosowanie audiofoniczne) i osprzętem (Twoja UCG102). Na platformie PC w ostatnich latach zadomowiły się różne modele sterowników do kart muzycznych. Niektóre z tych sterowników nie nadają się do jednoczesnego nagrywania i odtwarzania lub do pracy z plugin oprogramowania, ponieważ nie oferują one pełnych możliwości profesjonalnych kart muzycznych i powodują zbyt duże opóźnienie czasowe. Opóźnienie czasowe określa się mianem latencji. Przy standardowych aplikacjach pod Windows nie ma sensu zastanawiać się, jaki sterownik wykorzystuje system operacyjny. Wywołać Sterowanie systemem i wybierz poprawne urządzenie do odtwarzania. Jeśli tworzysz lub nagrywasz muzykę na bazie komputera i chcesz pracować ze specjalnym oprogramowaniem audiofonicznym, np. Cubase, Live, Logic, Tracktion lub innymi, powinieneś koniecznie zwrócić uwagę na to, aby wybrany został sterownik ASIO. Ten model sterownika obsługuje pełny zakres funkcji osprzętu i oferuje najlepsze 3 OPROGRAMOWANIE GUITAR LINK UCG102 osiągi. W postaci USB-Audi Driver przekazujemy Co obecnie najszybszy z oferowanych na rynku sterowników ASIO. Wybór sterowników do wyjść i wejść komputera znajdziesz z zasady w ustawieniach systemowych zastosowanego oprogramowania. Ewentualnie spójrz do dokumentacji Twojego oprogramowania. Ustaw w panelu sterowania sterownika niską latencję. Im mniejsza jest ta wartość, tym lepiej. Jeśli dochodzi do przerwań, stopniowo zwiększaj wartość latencji. Na platformie Mac sprawa jest prostsza. Dla systemu operacyjnego Mac OS X istnieje tylko jeden model sterownika - sterownik CoreAudio. Nie musisz zastanawiać się, jaki sterownik wykorzystuje system operacyjny. 13 DEUTSCH

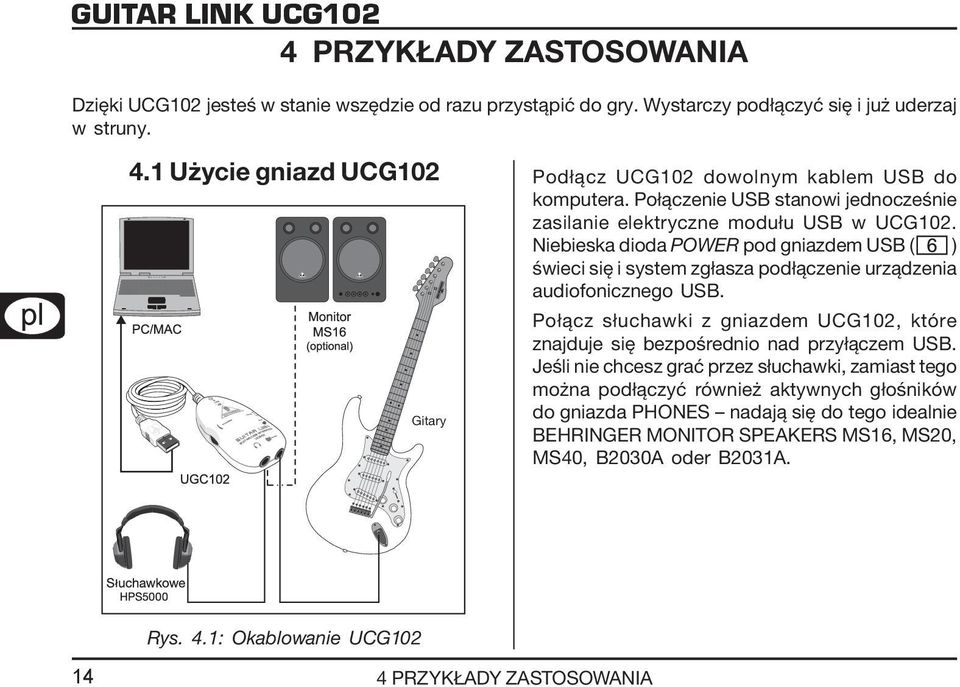

14 4 PRZYKŁADY ZASTOSOWANIA Dzięki UCG102 jesteś w stanie wszędzie od razu przystąpić do gry. Wystarczy podłączyć się i już uderzaj w struny. 4.1 Użycie gniazd UCG102 Gitary Podłącz UCG102 dowolnym kablem USB do komputera. Połączenie USB stanowi jednocześnie zasilanie elektryczne modułu USB w UCG102. Niebieska dioda POWER pod gniazdem USB ( ) świeci się i system zgłasza podłączenie urządzenia audiofonicznego USB. Połącz słuchawki z gniazdem UCG102, które znajduje się bezpośrednio nad przyłączem USB. Jeśli nie chcesz grać przez słuchawki, zamiast tego można podłączyć również aktywnych głośników do gniazda PHONES nadają się do tego idealnie BEHRINGER MONITOR SPEAKERS MS16, MS20, MS40, B2030A oder B2031A. Rys. 4.1: Okablowanie UCG PRZYKŁADY ZASTOSOWANIA

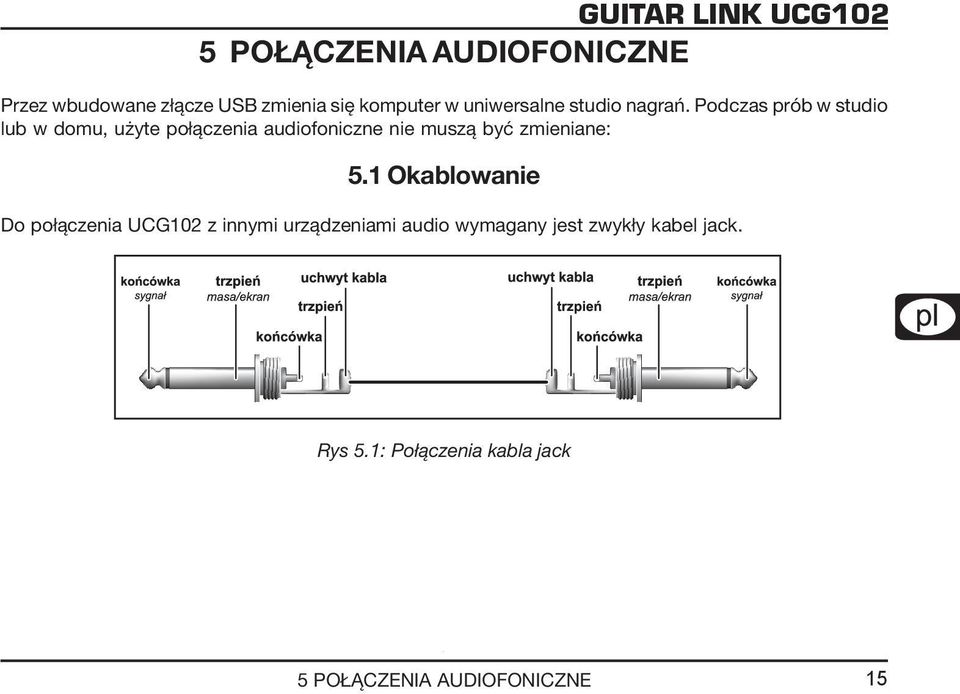

15 5 POŁĄCZENIA AUDIOFONICZNE Przez wbudowane złącze USB zmienia się komputer w uniwersalne studio nagrań. Podczas prób w studio lub w domu, użyte połączenia audiofoniczne nie muszą być zmieniane: 5.1 Okablowanie Do połączenia UCG102 z innymi urządzeniami audio wymagany jest zwykły kabel jack. DEUTSCH Rys 5.1: Połączenia kabla jack 5 POŁĄCZENIA AUDIOFONICZNE 15

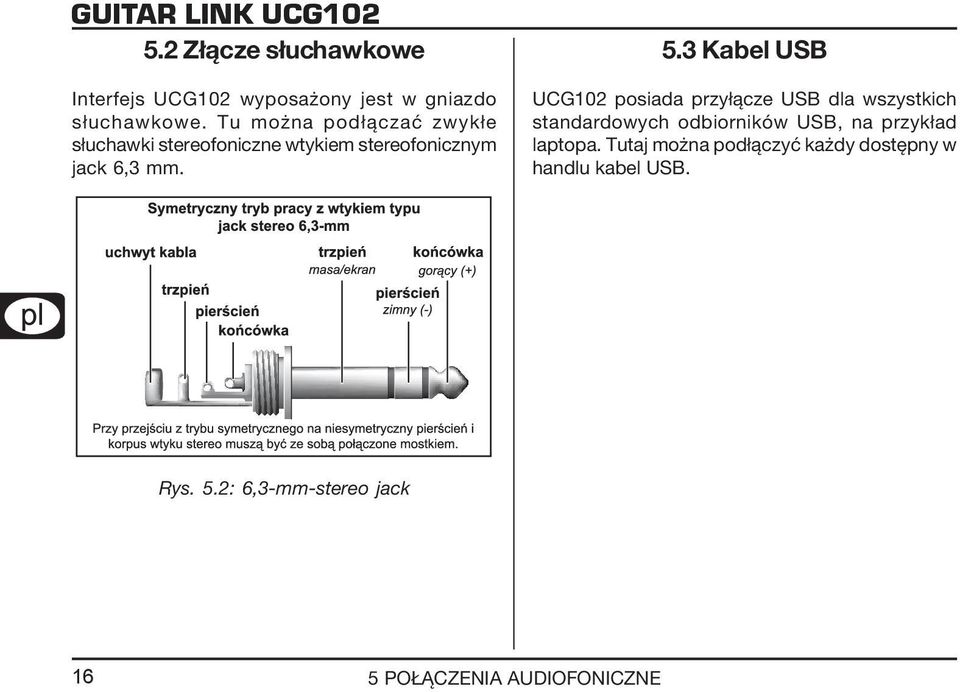

16 5.2 Złącze słuchawkowe Interfejs UCG102 wyposażony jest w gniazdo słuchawkowe. Tu można podłączać zwykłe słuchawki stereofoniczne wtykiem stereofonicznym jack 6,3 mm. 5.3 Kabel USB UCG102 posiada przyłącze USB dla wszystkich standardowych odbiorników USB, na przykład laptopa. Tutaj można podłączyć każdy dostępny w handlu kabel USB. Rys. 5.2: 6,3-mm-stereo jack 16 5 POŁĄCZENIA AUDIOFONICZNE

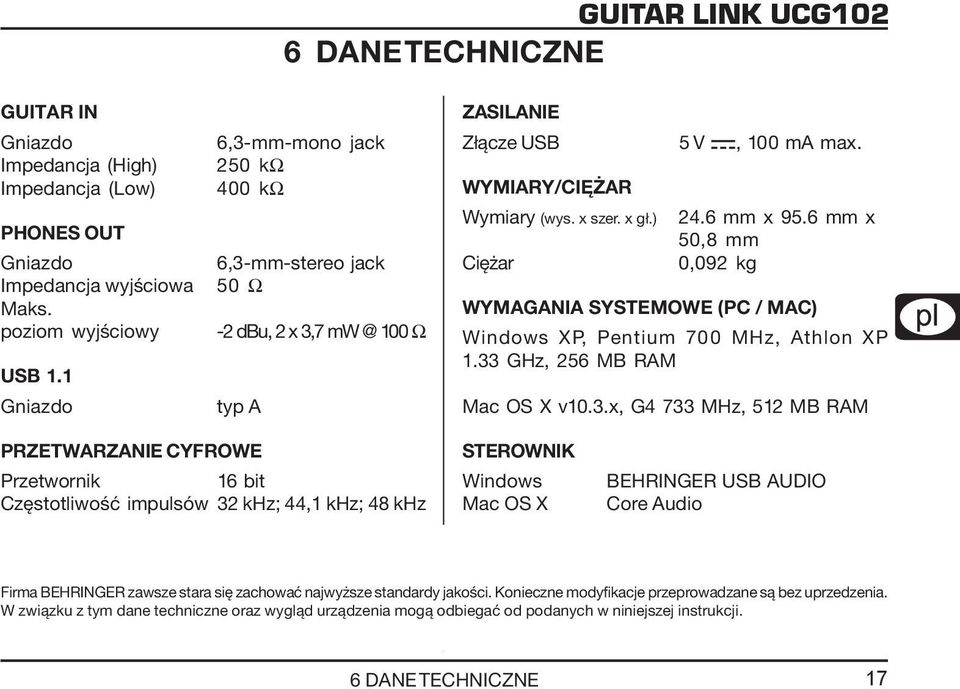

17 6 DANE TECHNICZNE GUITAR IN Gniazdo Impedancja (High) Impedancja (Low) PHONES OUT Gniazdo Impedancja wyjściowa Maks. poziom wyjściowy USB 1.1 Gniazdo 6,3-mm-mono jack 250 kω 400 kω 6,3-mm-stereo jack 50 Ω -2 dbu, 2 x 3,7 100 Ω typ A ZASILANIE Złącze USB 5 V, 100 ma max. WYMIARY/CIĘŻAR Wymiary (wys. x szer. x gł.) Ciężar 24.6 mm x 95.6 mm x 50,8 mm 0,092 kg WYMAGANIA SYSTEMOWE (PC / MAC) Windows XP, Pentium 700 MHz, Athlon XP 1.33 GHz, 256 MB RAM Mac OS X v10.3.x, G4 733 MHz, 512 MB RAM DEUTSCH PRZETWARZANIE CYFROWE Przetwornik 16 bit Częstotliwość impulsów 32 khz; 44,1 khz; 48 khz STEROWNIK Windows Mac OS X BEHRINGER USB AUDIO Core Audio Firma BEHRINGER zawsze stara się zachować najwyższe standardy jakości. Konieczne modyfikacje przeprowadzane są bez uprzedzenia. W związku z tym dane techniczne oraz wygląd urządzenia mogą odbiegać od podanych w niniejszej instrukcji. 6 DANE TECHNICZNE 17

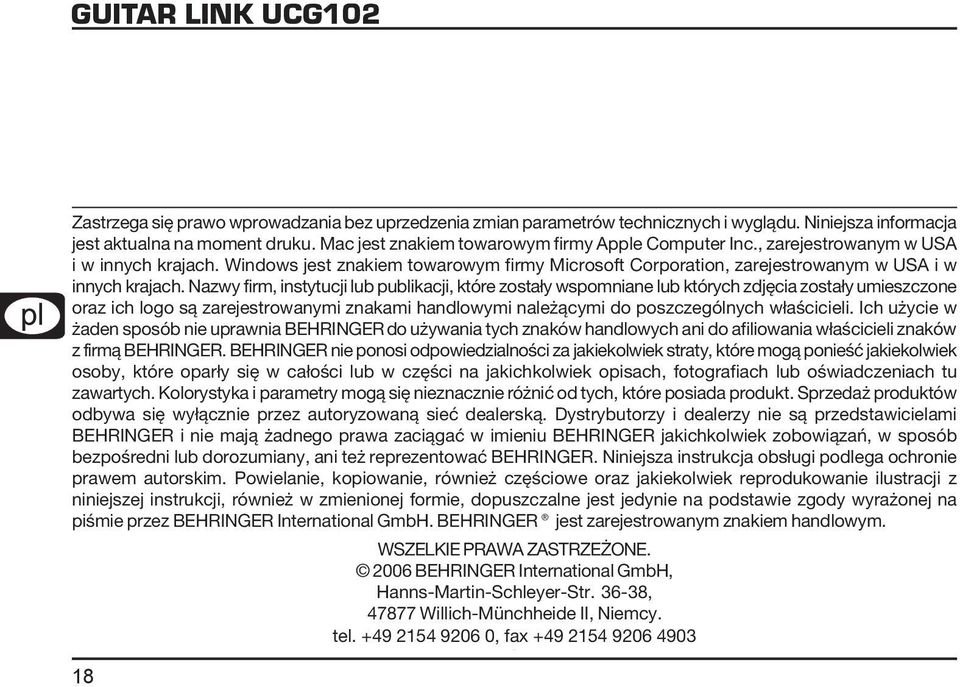

18 Zastrzega się prawo wprowadzania bez uprzedzenia zmian parametrów technicznych i wyglądu. Niniejsza informacja jest aktualna na moment druku. Mac jest znakiem towarowym firmy Apple Computer Inc., zarejestrowanym w USA i w innych krajach. Windows jest znakiem towarowym firmy Microsoft Corporation, zarejestrowanym w USA i w innych krajach. Nazwy firm, instytucji lub publikacji, które zostały wspomniane lub których zdjęcia zostały umieszczone oraz ich logo są zarejestrowanymi znakami handlowymi należącymi do poszczególnych właścicieli. Ich użycie w żaden sposób nie uprawnia BEHRINGER do używania tych znaków handlowych ani do afiliowania właścicieli znaków z firmą BEHRINGER. BEHRINGER nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść jakiekolwiek osoby, które oparły się w całości lub w części na jakichkolwiek opisach, fotografiach lub oświadczeniach tu zawartych. Kolorystyka i parametry mogą się nieznacznie różnić od tych, które posiada produkt. Sprzedaż produktów odbywa się wyłącznie przez autoryzowaną sieć dealerską. Dystrybutorzy i dealerzy nie są przedstawicielami BEHRINGER i nie mają żadnego prawa zaciągać w imieniu BEHRINGER jakichkolwiek zobowiązań, w sposób bezpośredni lub dorozumiany, ani też reprezentować BEHRINGER. Niniejsza instrukcja obsługi podlega ochronie prawem autorskim. Powielanie, kopiowanie, również częściowe oraz jakiekolwiek reprodukowanie ilustracji z niniejszej instrukcji, również w zmienionej formie, dopuszczalne jest jedynie na podstawie zgody wyrażonej na piśmie przez BEHRINGER International GmbH. BEHRINGER jest zarejestrowanym znakiem handlowym. WSZELKIE PRAWA ZASTRZEŻONE BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str , Willich-Münchheide II, Niemcy. tel , fax
