1 Perfekcja i komfort pracy Huvitz Mikroskopy stereoskopowe HSZ-700 / HSZ-600

2 H u v i t z O p t i l u t i o n Najbardziej optymalne rozwiązania optyczne! Profesjonalizm oraz nowatorskie rozwiązania inżynierskie firmy Huvitz, wiodącego producenta sprzętu oftalmologicznego, gwarantują pełną satysfakcję użytkownika we wszystkich aplikacjach związanych z produkcją, kontrolą jakości oraz pracami badawczymi. Huvitz dostarcza najbardziej zoptymalizowane rozwiązania optyczne! Wysoka wydajność Systemy wysokorozdzielczej optyki o doskonałym odwzorowaniu kolorów i niskiej dystorsji, to jedne z najważniejszych cech charakteryzujących mikroskopy Huvitz. Nasycone detalami obrazy mogą być podstawą do dalszych opracowań i analiz. Optymalne decyzje są podejmowane dzięki zoptymalizowanej optyce Huvitz! Zaawansowane konstrukcje Zaimplementowana z dużym wyczuciem ergonomia zwiększa wydajność pracy i minimalizuje zmęczenie użytkownika. Idealna pozycja pracy, wygodny kąt obserwacji, kompaktowe rozmiary i najwyższa jakość, zapewniają przyjazne środowisko do wykonania każdego rodzaju zadań, nawet najbardziej żmudnych i czasochłonnych. Wzbogacona elastyczność zastosowań Szeroki wybór obiektywów i okularów pozwala na skomponowanie systemu najodpowiedniejszego do postawionych zadań. Bogaty wybór statywów oraz rozwiązania cyfrowe gwarantują najwyższą wygodę i doskonałą rozdzielczość archiwizowanych materiałów. HSZ -660 HSZ-645 Spis treści HSZ-730TR HSZ-645TR HSZ HSZ Wysoka wydajność... 6 Ergonomiczna konstrukcja... 8 Oświetlacze...10 Akcesoria Aplikacje cyfrowe Elementy systemu Parametry techniczne... 17

3 Seria HSZ-700 Obiektywy zoom o doskonałej reprodukcji kolorów tworzą wysokiej jakości, stabilne obrazy. Wymienne obiektywy oraz bogaty wybór akcesoriów gwarantują satysfakcję z pracy w każdym środowisku. HSZ-STP7 HSZ-700, wszędzie tam, gdzie potrzebny jest wysokorozdzielczy system z optyką Galileo! Optyka w systemie Galileo Pozwala nie tylko na łatwą wymianę obiektywów, lecz również tworzy rzeczywisty obraz oglądanego przedmiotu. Optyka Galileo jest stosowana w badaniach wymagających wysokiej precyzji oraz przy kontroli jakości. Zoom 7:1 To najszerszy z oferowanych na rynku zakresów zoom. Powiększenia od 8x do 56x zapewniają komfort przy prowadzeniu dowolnych prac. Duży dystans roboczy to następny czynnik, który decyduje o wyborze HSZ-700. Doskonale dopracowana optyka Żywe kolory, przy jednoczesnym zachowaniu bardzo wysokiej rozdzielczości, to rezultat precyzyjnie zaprojektowanego systemu niwelującego dystorsję i abberację chromatyczną. Czysty obraz pozwala na pracę z niezwykle szeroką gamą próbek. Efektywne wykonywanie zadań Cechująca mikroskop HSZ-700 precyzja, efektywność i szybkość pracy predysponuje go do najbardziej wymagających zadań. Wymienne, wysokorozdzielcze obiektywy pozwalają na osiągnięcie najlepszych wyników, niezależnie od charakteru prac. 2 HSZ-730TR / HST-ILST7 3

4 Seria HSZ-600 Prosta i intuicyjna forma urządzenia gwarantuje bezproblemową obsługę. Idealna kombinacja niewielkich rozmiarów z przyjazną użytkownikowi, ergonomiczną konstrukcją. HSZ-645TR / 645 / 660 HSZ-645 / Korpus z uchwytem i statywem Nasadki obiektywowe HSZ-600 z systemem Greenough idealny dla szerokiego spektrum zastosowań wymagających bezpieczeństwa i wygody System optyczny Greenough Bardzo wydajny system optyczny Greenough oferuje doskonałą równomierność i głębię ostrości obrazu. Soczewki oraz ich powłoki zostały starannie dobrane by zminimalizować dystorsję oraz abberację chromatyczną. Kompaktowa budowa Kompaktowy mikroskop z szeroką podstawą pozwala na badanie różnego rodzaju próbek, oferując optymalne środowisko do prac inspekcyjnych. Ergonomiczne rozwiązania zdecydowanie zwiększają komfort obsługi. Efektywny zoom 6.7:1 Najczęściej stosowany i będący standardem zoom 6.7:1 dostarcza bardzo efektywnego narzędzia pracy. Większe odległości dystansowe oferują wygodniejszą pracę podczas kontroli jakości produktów. Efektywne wykonywanie zadań Precyzyjnie dobrane soczewki i ich powłoki zdecydowanie zwiększają wydajność pracy, ograniczając zmęczenie oczu. Zastosowany w modelu HSZ-600 kąt obserwacji jest optymalny dla większości zastosowań. 4 HSZ-645TR / HSZ-ILST6 5

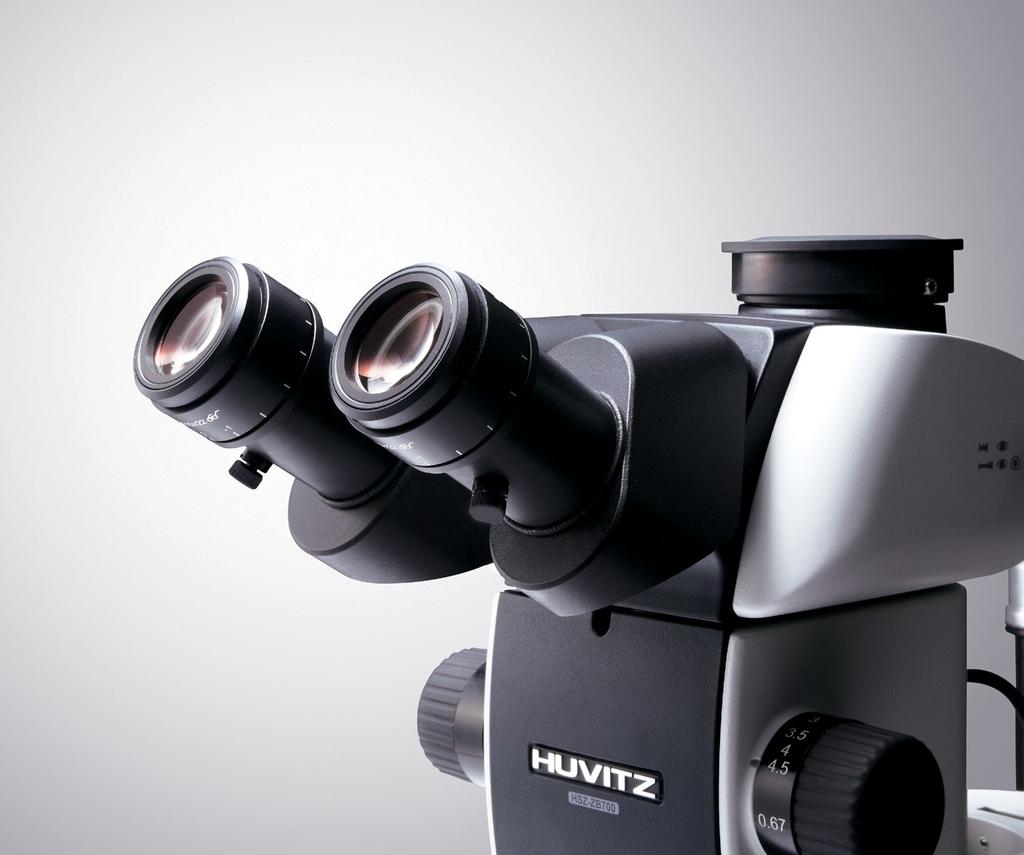

5 Stabilny system o wysokiej jakości Najwyższa wydajność pracy przy doskonałym odwzorowaniu kolorów. Nasadka trinokularowa HSZ-TR30 Narzucenie restrykcyjnych norm projektowych i materiałowych pozwoliło zminimalizować dystorsję i abberację Obiektywy o wysokiej rozdzielczości Niska dystorsja, większy dystans roboczy oraz idealnie zaprojektowane i dobrane soczewki obiektywów, zapewniają lepsze warunki obserwacji. Powłoki oraz materiał soczewek gwarantują ich długowieczność oraz wierność reprodukcji kolorów. Wymienne nasadki obiektywowe pozwalają szybko zaadoptować mikroskop do dowolnych warunków pracy. Komfortowe okulary Konstrukcja typu High Eye Point oraz korekcja abberacji to następne z zalet okularów mikroskopowych Huvitz. Zapewniają one optymalne pole obserwacyjne użytkownikom z wadami wzroku. Różne typy nasadek okularowych Nasadki okularowe zostały zaprojektowane z myślą o zaspokojeniu różnorodnych potrzeb. Wersje trinokularowe, HSZ-645TR i HSZ-TR30 umożliwiają zainstalowanie kamery mikroskopowej lub aparatu. Dostępna jest również głowica HSZ-660, o kącie nachylenia 60 o, przeznaczona do zastosowań specjalistycznych. 6 7

6 Ergonomia i przyjazny wygląd Komfort dla oczu i prostota obsługi. Mechanizm Click-Stop (HSZ-645TR) HSZ-ILSTP / HSZ-ILFM Pokrętła ogniskowania Wybór oświetlenia LED przechodzącego / odbitego Kompaktowa konstrukcja z wieloma funkcjami redukującymi zmęczenie oczu. Smukła i zwarta konstrukcja Efektem drobiazgowych symulacji komputerowych jest niezwykle ergonomiczny układ manipulatorów, minimalizujący zmęczenie użytkownika i zwiększający wydajność pracy. Click-Stop oraz komfortowe pokrętła zoom i ogniskowania Unikalny mechanizm Click-Stop pozwala zachować powtarzalność zmian powiększenia, dodatkowo zwiększając efektywność pracy. Wysokiej jakości, poliuretanowe materiały wykończeniowe pokręteł ogniskowania i zoom dają poczucie komfortu oraz pewność i precyzję regulacji. Okulary High Eye Point z regulacją dioptrii Okulary o konstrukcji High Eye Point pozwalają na komfortową pracę użytkownikom ze szkłami korekcyjnymi oraz posiadającymi wady wzroku. Regulacja dioptrii jest niezależna dla każdego z okularów. 8 9

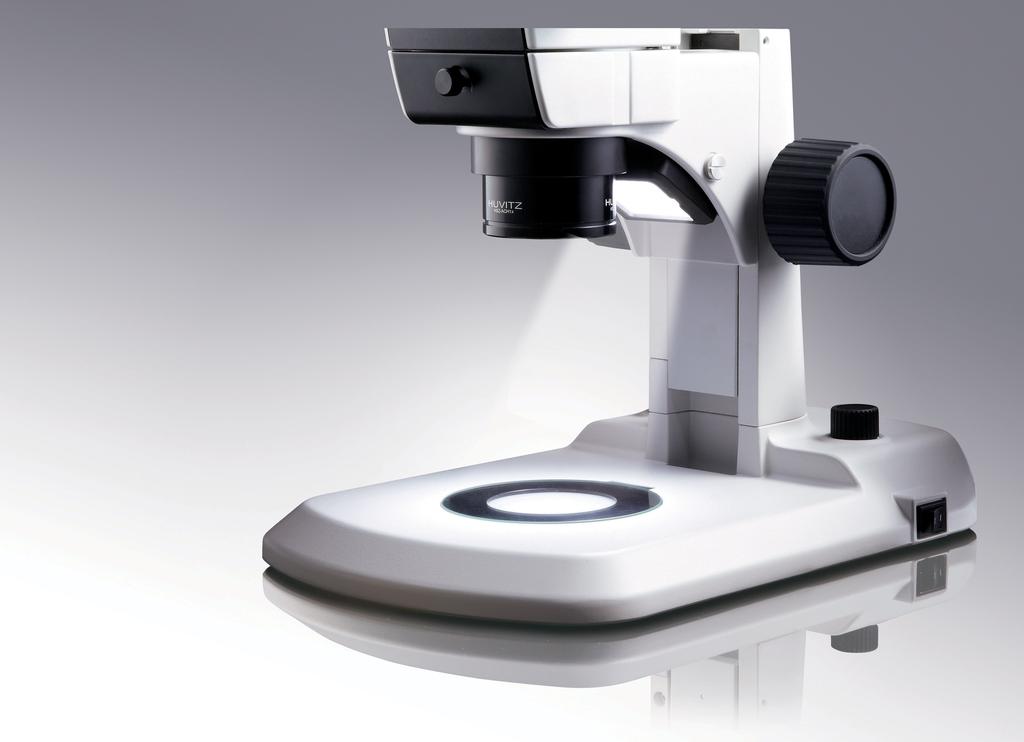

7 Oświetlacze Wierność w odwzorowaniu rzeczywistej palety kolorów i aktywna regulacja jasności. Czterosegmentowy oświetlacz pierścieniowy LED HSZ-LRLS Oświetlacz LED o zmiennym kącie Oświetlenie LED o wysokiej jasności Wysokowydajne oświetlenie LED Zastosowane w oświetlaczach Huvitz diody LED dostarczają trwałego i wydajnego energetycznie oświetlenia, odpowiedniego do obserwacji w świetle przechodzącym lub odbitym. Pozwalają na wierną reprodukcję kolorów bez ujemnego wpływu na skutek złej temperatury barwy. Są trwałe i cechują się niewielkim poborem energii. Oświetlenie LED - dolne i górne Wbudowane oświetlenie górne posiada regulację kąta padania światła i jest wystarczające dla większości zastosowań. Źródło światła przechodzącego (oświetlenie dolne) jest wmontowane w podstawę statywu i w żaden sposób nie przeszkadza w operowaniu próbką. Oświetlacz pierścieniowy LED 4-ro segmentowy Kompaktowy, 4-ro segmentowy pierścieniowy oświetlacz LED pozwala na symulację różnych warunków oświetleniowych i wydobywać nowe detale przestrzenne. Intensywność oświetlenia może być dostosowana do obserwacji próbek o wysokim połysku

8 Akcesoria Szeroki zakres akresoriów może być stosowany bez ingerencji w system optyczny. HSZ-660 / HSZ-FM / HSZ-STUB HSZ-FM, HSZ-ILFM, HSZ-FM7 Łatwość operowania próbką, szersza przestrzeń robocza, zabezpieczenia ESD Szersza podstawa statywu Bogata oferta statywów pozwala na ich dobór zależnie od zastosowania. Rozwiązania z hybrydowym oświetleniem górnym i dolnym są dostępne również w wersji kompaktowej. W przypadku dużych próbek można skorzystać ze statywów uniwersalnych. Różnorodność adapterów do kamer Adaptery z dedykowaną optyką Huvitz'a gwarantują lepszą jakość obrazów uzyskiwanych za pomocą kamer mikroskopowych. Zabezpieczenia ESD i zabezpieczenia przepięciowe Mikroskopy Huvitz posiadają unikalne zabezpieczenia ESD oraz przepięciowe, zgodne ze standardami UL i CL. To ważna zaleta, decydująca o wyborze urządzenia przy zastosowanianiach w branży elektronicznej

9 Elementy systemu / HSZ-600 Aplikacje cyfrowe Systemy obrazowania Huvitz łączą w sobie klarowność obrazu z łatwością jego analizy, edycji i bogatymi możliwościami tworzenia raportów. Adaptery z gwintem C Huvitz Panasis: Pełna kompatybilność sprzętu z oprogramowaniem, łatwość pracy niezależnie od jej charakteru Kamera mikroskopowa Program Panasis może współpracować z każdym z mikroskopów HSZ oraz wyświetlać obrazy na komputerze lub w innym systemie obrazowania. Więcej niż pomiary 3D Program Panasis posiada zdolność do rozpoznawania 3 wymiarów i wykonywania pomiarów oraz złożonych analiz próbek metalograficznych i biologicznych. Wszystko to z użyciem przyjaznych i intuicyjnych narzędzi. Charakterystyka programu Panasis - przyjazny i intuicyjny interfejs użytkownika - pomiary na żywym obrazie: liniowe, kątowe, powierzchnia, auto-obrys, itp. - funkcja importu i eksportu do Microsoft Excel - wskaźnik ostrości, histogram kolorów, multifocus, automatyczne łączenie - zestaw filtrów i funkcji do przetwarzania obrazu - zasoby R&D do indywidualizacji aplikacji - aktualizacje i wsparcie przez www

10 Parametry techniczne Elementy systemu / HSZ-700 Mikroskop HSZ-700 Pozycja Korpus mikroskopu zoom HSZ-ZB700 Nasadki okularowe HSZ-TR30 HSZ-BI30 Parametr Sterowanie powiększeniem zoom: system pokręteł horyzontalnych System Click-Stop dla każdego powiększenia, możliwe pozycje: On-Off obiektywu: 0.8~5.6x Wsp. zoom: 7:1 Znaczniki powiększenia zoom : 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 5.6 Mocowanie obiektywów: gwint wewnętrzny Trinokularowa (HSZ-TR30), binokularowa(hsz-bi30) Kąt nachylenia okularów: 30 Wybór toru optycznego (tylko dla HSZ-TR30): 100% binokular lub 80% binokular i 20% video Rozstaw źrenic: 55 do 75mm Blokada oklularów: za pomocą śruby Statywy HSZ-ST7 HSZ-ILSTS7 HSZ-ILST7 Obiektywy Okulary Mikroskop HSZ-600 Pozycja Korpus mikroskopu z nasadkami okularowymi i obiektywem x1 Nasadki obiektywowe Montaż ramowy Regulacja ogniskowania Wkładki do podstawy statywu Źródło światła Statyw duży standardowy 290 x 314mm Średnica montażowa: 76mm Pokrętło z regulacją oporu opadania Zakres regulacji ogniskowania: 120mm HSZ-SPG szklana d160 HSZ-SPBW czarna/biała d160 Typ HSZ-ACH1x HSZ-PLAPO1x HSZ-ACH1.5x HSZ-ACH2x Parametr Statyw z oświetleniem LED górnym / dolnym 220 x 337mm HSZ-SPG100 szklana d100 HSZ-SPBW100 czarna/biała d100 Dolne (światło przechodzące): LED Górne (światło odbite): LED Średni czas pracy LED: 10,000 godz. Zasilanie: AC V, 50/60Hz, 10W Dystans roboczy W/D : 90.5mm W/D : 81mm W/D : 45.5mm W/D : 33.5mm Zgodnie z tabelą obok HSZ-645 HSZ-660 HSZ-645TR 0.67x ~ 4.5x Wsp. zoom 6.7 : 1 Dystans roboczy Kąt nachylenia okularów Regulacja rozstawu źrenic Znaczniki powiększenia zoom 110mm Prawa / lewa, z blokadą Zakres regulacji: 55 do 75mm 0.67, 0.8, 1, 1.2, 1.5, 2, 2.5, 3, 3.5, 4, 4.5 Adaptery do kamer - Z soczewką 0.5x - gwint C System Click-Stop - Statyw duży z oświetleniem LED górnym / dolnym 290 x 314mm HSZ-SPG szklana d160 HSZ-SPBW czarna/biała d160 Click-Stop dla każdego powiększenia zoom możliwe pozycje: On-Off Montaż przez nakręcenie na dolną część korpusu (gwint M48x0.8) Statywy ramowe HSZ-ST6 HSZ-ILST6 Okulary Wymiary / Masa Montaż ramowy Regulacja ogniskowania Wkładki do podstawy statywu Źródło światła Statyw standardowy duży HSZ-SPG szkana d160 HSZ-SPBW czarno/biała d160 - Statyw duży z oświetleniem LED górnym / dolnym Średnica montażowa: 76mm Pokrętło z regulacją oporu opadania Zakres regulacji ogniskowania: 120mm HSZ-SPG szklana d160 Dolne (światło przechodzące): LED Górne (światło odbite): LED Średni czas pracy LED: 10,000 godz. Zasilanie: AC V, 50/60Hz, 10W Zgodnie z tabelą obok Wymiary (S*G*W) : x x 371.3mm / Masa: 5.2kg Okulary do HSZ-600 / HSZ-700 Typ F.N. : 22 Regulacja dioptrii Gniazdo na mikrometr okularowy fokalne HSZ-EPA10x 22-8 ~+5 Tak - HSZ-EPA15x 16-8 ~+5 Tak - HSZ-EPA20x ~+5 Tak 1.3x HSZ-EPA30x 7-8 ~+5 Tak 2x Nasadki obiektywowe do HSZ-600 Adapter do kamery dla HSZ-700 Typ Dystans roboczy Typ Uwagi HSZ-AOL0.5x 200 HSZ-CP1x Bez soczewki - gwint C HSZ-AOL0.75x 130 HSZ-CP0.5x Z soczewką 0.5x - gwint C HSZ-AOL1.5x 64 HSZ-AOL2x 39.5 Oświetlacz pierścieniowy halogenowy Oświetlacz pierścieniowy LED Typ F.N. : 22 Typ Uwagi HSZ-HRLS Źródło światła halogenowe HSZ-LRLS Źródło światla LED, pierścieniowe HSZ-HRLG Oświetlacz pierścieniowy HSZ-LRLA6 Adapter do mocowania oświetlacza dla HSZ-600 HSZ-HRLA Wkładki do podstawy statywu Typ HSZ-SPG100 HSZ-SPBW100 HSZ-SPG HSZ-SPBW Parametry optyczne dla HSZ-700 Adapter do mocowania oświetlacza Uwagi Wkładka szklana, d100 Wkładka czarno/biała, d100 Wkładka szklana, d160 Wkładka czarno/biała, d160 Okular HSZ-EPA10x HSZ-EPA15x HSZ-EPA20x HSZ-EPA30x F.N Obiektywy 1x 8x-56x x-84x x-112x x-168x x 12x-84x x-126x x-168x x-252x Parametry optyczne dla HSZ-600 Okular HSZ-EPA10x HSZ-EPA15x HSZ-EPA20x HSZ-EPA30x F.N zoom 0.67x x x x x Konstrukcje i parametry techniczne mogą się zmieniać na skutek rozwoju produktów

11 Mikroskopy Stereoskopowe Huvitz HSZ-700 / HSZ-600 Wymiary [mm] HSZ-700 HSZ-600 Huvitz Building 689-3, Geumjeong-dong Gunpo-si, Gyeonggi-do, , Korea Te l : Fax : http : // Wyłączny Dystrybutor i Centrum Serwisowe Conbest Sp. z o.o. Firma Inżyniersko-Handlowa Kraków, ul. Wadowicka 12 Te l : Fax : http : //
