1 VII Spotkanie Forum TETRA Polska Instytut Łączności 27 września 2012 r. Nowe innowacyjne rozwiązania ą w systemie TETRA firmy Cassidian dla użytkowników łączności o znaczeniu krytycznym Dariusz Wiśniewski Cassidian Systems EADS Polska Sp. z o.o.

2 ZAGADNIENIA EADS i CASSIDIAN Wymagania użytkowników i korzyści z zastosowania profesjonalnej łączności radiowej TETRA TETRA silniejsza i niż kiedykolwiek k i k - nowe innowacje w systemie TETRA firmy CASSIDIAN Jak TETRA może pomóc dostawcom energii elektrycznej w poprawie jakości usług? 2012 CASSIDIAN - All rights reserved Page 2

CASSIDIAN Jeden z czterech filarów EADS Będąc w Grupie razem z Airbus, Astrium i Eurocopter, korzystamy z siły i synergii wszystkich Działów i przyczyniamy się do ogólnego sukcesu Grupy Tom ENDERS

4 CASSIDIAN Jeden z czterech filarów EADS Będąc w Grupie razem z Airbus, Astrium i Eurocopter, korzystamy z siły i synergii wszystkich Działów i przyczyniamy się do ogólnego sukcesu Grupy Tom ENDERS Pracownicy*: ~ 133,000 Przychody*: ~ 49 bn Fabrice BRÉGIER Lutz BERTLING Bernhard GERWERT François AUQUE Pracownicy*: ~ 69,300 Przychody*: ~ 33 bn Pracownicy*: ~ 20,800 Przychody*: ~ 5.4 bn Pracownicy*: ~ 28,200 Przychody*: ~ 5.8 bn Pracownicy*: ~ 16,600 Przychody*: ~ 5.0 bn * wg. danych z 2011 roku 2012 CASSIDIAN - All rights reserved Page 4

6 WYMAGANIA UŻYTKOWNIKÓW ODNOŚNIE SYSTEMÓW PROFESJONALNEJ ŁĄCZNOŚCI RADIOWEJ Kontrola i nadzór Przesyłanie danych z sensorów Telemedycyna Zawsze dostępna łączność Przesyłanie obrazów Pozycjonowanie Kontrola procesów SCADA Lepsze rozeznanie w sytuacji Dostęp do Intranetu SmartGrid Mobilne Biuro Zapytania do baz danych Dowodzenie w terenie 2012 CASSIDIAN - All rights reserved Page 6

KORZYŚCI Z ZASTOSOWANIA PROFESJONALNEJ ŁĄCZNOŚCI RADIOWEJ TETRA DLA POLICJI - poprawa bezpieczeństwa policjantów w codziennej pracy - zwiększenie ilości wykrytych i rozwiązanych spraw - skrócenie

7 KORZYŚCI Z ZASTOSOWANIA PROFESJONALNEJ ŁĄCZNOŚCI RADIOWEJ TETRA DLA POLICJI - poprawa bezpieczeństwa policjantów w codziennej pracy - zwiększenie ilości wykrytych i rozwiązanych spraw - skrócenie czasu prowadzonych dochodzeń - zdalny dostęp do baz danych i raportowanie -lepsza ochrona ludzi i nieruchomości DLA STRAŻY POŻARNEJ - większa skuteczność działania - poprawa p bezpieczeństwa strażaków DLA RATOWNICTWA MEDYCZNEGO - szybszy czas reakcji - pierwsze minuty najbardziej krytyczne - zwiększenie ilości uratowanych ludzi DLA WSZYSTKICH SŁUŻB - poprawa współdziałania i lepsza koordynacja działań operacyjnych pomiędzy służbami Pojemność, pokrycie, koszty, interoperacyjność, wsparcie dla procesów operacyjnych 2012 CASSIDIAN - All rights reserved Page 7

SYSTEMY NASTĘPNEJ GENERACJI 112/CPR STWORZĄ DODATKOWE

112/CPR informacje o lokalizacji wiadomości tekstowe

video w czasie rzeczywistym informacje osobiste, zdjęcia

SŁUŻBY PIERWSZEJ REAKCJI przesyłanie filmów wideo w czasie

środowiskowe CYFROWA REWOLUCJA RZESYŁANIA DANYCH W

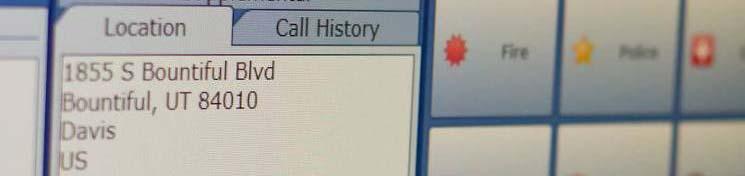

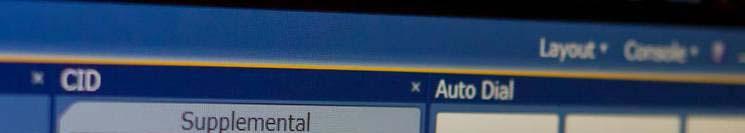

8 SYSTEMY NASTĘPNEJ GENERACJI 112/CPR STWORZĄ DODATKOWE WYMAGANIA Większy przepływ informacji cyfrowych: OBYWATELE 112/CPR informacje o lokalizacji wiadomości tekstowe informacje zwrotne z portrali społecznościowych filmy video w czasie rzeczywistym informacje osobiste, zdjęcia Potrzeba przekazania uzyskanych informacji dalej: 112/CPR SŁUŻBY PIERWSZEJ REAKCJI przesyłanie filmów wideo w czasie rzeczywistym i nie-rzeczywistym Informacje biometryczne i środowiskowe CYFROWA REWOLUCJA RZESYŁANIA DANYCH W SYSTEMACH BEZPIECZEŃSTWA PUBLICZNEGO 2012 CASSIDIAN - All rights reserved Page 8

NOWA CENTRALA CYFROWA TETRA DXT3c (compact) Dla poprawy

funkcjonalność TETRA i duża pojemność w mniejszej szafie - TETRA

jako baza do wpowadzenia LTE Centrala klasy telekomunikacyjnej o

-niższe zużycie energii - łatwa instalacja i konfiguracja - nowa

Zintegrowana z nisko-kosztowym, ale oferującym szeroki zakres

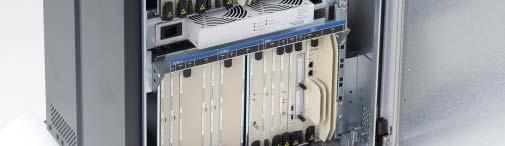

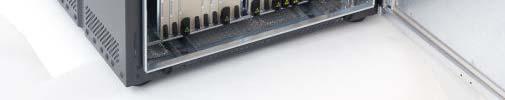

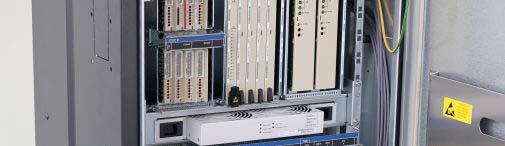

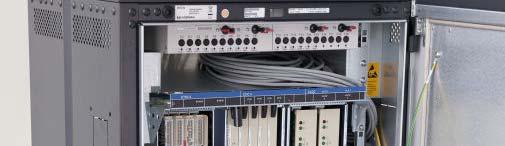

10 NOWA CENTRALA CYFROWA TETRA DXT3c (compact) Dla poprawy pojemności i ewolucji systemowej Centrala TETRA DXT3c Doskonała funkcjonalność TETRA i duża pojemność w mniejszej szafie - TETRA i TEDS (TETRA Enhanced Data Services) - przyszłościowa plaforma jako baza do wpowadzenia LTE Centrala klasy telekomunikacyjnej o wysokiej niezawodności i jakości Niższe koszty operacyjne (OPEX) -niższe zużycie energii - łatwa instalacja i konfiguracja - nowa konfiguracja przed-instalacyjna obniża koszty implementacji Zintegrowana z nisko-kosztowym, ale oferującym szeroki zakres funkcjonalności systemem zarządzania siecią i 2012 CASSIDIAN - All rights reserved Page 10

NOWA STACJA BAZOWA TETRA TB3S ze zintegrowanym szerokopasmowym LTE

i pokrycia Integruje TETRA, TEDS i LTE - upgrade do TEDS oraz

-implementacja TEDS poprzez p zdalne pobranie oprogramowania -8 nośnych

bazową Jedna lokalizacja dla stacji bazowej TETRA wraz z LTE: - wspólne

sieci szkieletowej - wspólny system zapasowego zasilania bateryjnego

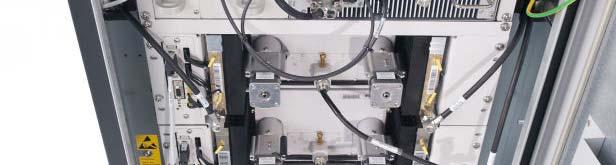

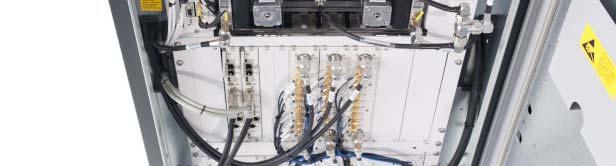

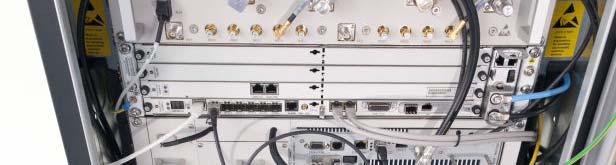

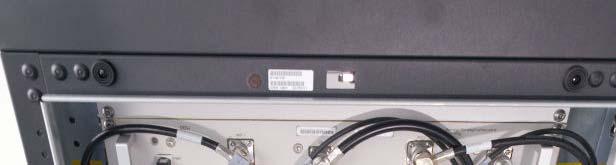

11 NOWA STACJA BAZOWA TETRA TB3S ze zintegrowanym szerokopasmowym LTE Innowacyjna stacja bazowa TETRA TB3S : Zapewnia wyjątkowy poziom usług i pokrycia Integruje TETRA, TEDS i LTE - upgrade do TEDS oraz wprowadzenie LTE poprzez etapowe inwestycje - do 4 nośnych TETRA -implementacja TEDS poprzez p zdalne pobranie oprogramowania -8 nośnych TETRA / TEDS z dodatkową szafą Transmisja IP między centralą z stacją bazową Jedna lokalizacja dla stacji bazowej TETRA wraz z LTE: - wspólne kable zasilające i anteny (tam gdzie to możliwe) -wspólna transmisja do sieci szkieletowej - wspólny system zapasowego zasilania bateryjnego Oszczędności kosztów inwestycyjnych i operacyjnych 2012 CASSIDIAN - All rights reserved Page 11

STACJA BAZOWA TETRA TB3p (pico) Najmniejsza i najbardziej inteligentna na rynku stacja bazowa

nośnymi o wysokości 15 cm) Waga: ok. 11 kg (wersja z 2-nośnymi ok.

carbon footprint) - pobór mocy tylko ok. 40W (wersja z2nośnymi 2-nośnymi ok.

TB3c!!! TB3p w szczególny sposób może być wykorzystana do: - zapewnienia lepszego pokrycia

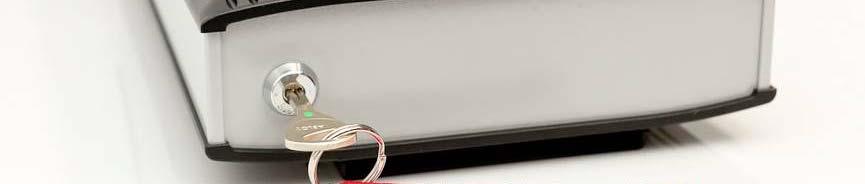

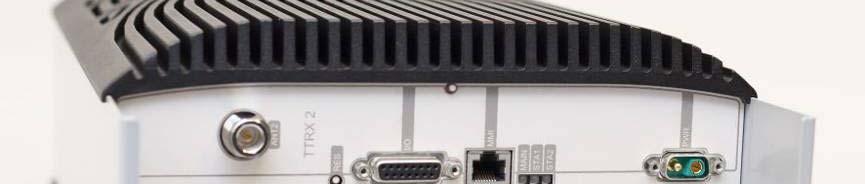

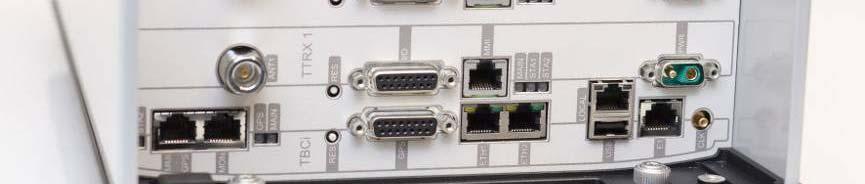

12 STACJA BAZOWA TETRA TB3p (pico) Najmniejsza i najbardziej inteligentna na rynku stacja bazowa TETRA do poprawy pokrycia Wersja z 1 lub 2 nośnymi Rozmiar: 40 x 25 x 11 cm (wersja z 2- nośnymi o wysokości 15 cm) Waga: ok. 11 kg (wersja z 2-nośnymi ok. 15 kg) Wyjątkowo niskie obciążenie środowiska emisją CO2 (tzw. carbon footprint) - pobór mocy tylko ok. 40W (wersja z2nośnymi 2-nośnymi ok. 70W) Zaawansowane funkcje: - ten sam zestaw funkcjonalności jak w większych ę stacjach TB3 i TB3c!!! TB3p w szczególny sposób może być wykorzystana do: - zapewnienia lepszego pokrycia wewnątrz budynków - do samodzielnej pracy w trybie awaryjnym - jako mobilna stacja bazowa do tymczasowego pokrycia danego obszaru 2012 CASSIDIAN - All rights reserved Page 12

INNOWACJE DLA OPERATORÓW Nowe narzędzie do efektywnego zarządzania siecią TETRA NetBoss XT for TETRA

standardowym modelu branży telekomunikacyjnej FCAPS (Faults, Configuration, Accounting, Performance,

koncentruje się na zarządzaniu usterkami i wydajnością sieci poprzez narzędzia wbudowane w system

administratorzy mogą personalizować okna podglądowe i konfigurować ikony według własnego uznania

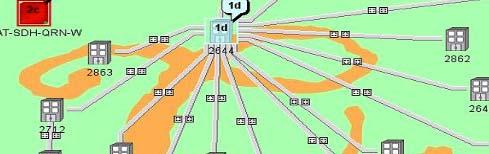

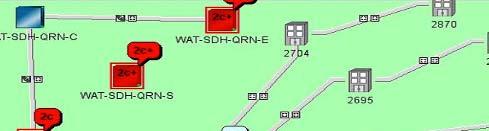

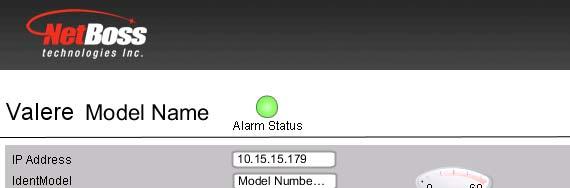

13 INNOWACJE DLA OPERATORÓW Nowe narzędzie do efektywnego zarządzania siecią TETRA NetBoss XT for TETRA niedrogi, ale oferujący szeroki zakres funkcjonalności system zarządzania siecią TETRA bazuje na standardowym modelu branży telekomunikacyjnej FCAPS (Faults, Configuration, Accounting, Performance, Security - usterki, konfiguracja, rozliczenia, wydajność, bezpieczeństwo), standard ISO TMN koncentruje się na zarządzaniu usterkami i wydajnością sieci poprzez narzędzia wbudowane w system wykorzystuje ponadto standardowy d model spójnego zarządzania CIM (Common Information Model) administratorzy mogą personalizować okna podglądowe i konfigurować ikony według własnego uznania umożliwia szybkie zrozumienie stanu sieci przyjazny y dla operatora a interfejs ejs graficzny 2012 CASSIDIAN - All rights reserved Page 13

Nowy radiotelefon TETRA TH1n Lekka, kieszonkowa konstrukcja Najcieńszy i najlżejszy doręczny radiotelefon TETRA na świecie Łatwy t i wygodny w noszeniu - szeroki wybór

oryginalny styl interfejsu użytkownika -duży kolorowy wyświetlacz QVGA Niezawodne narzędzie dla wymagających użytkowników - odporność na wodę ipył zgodnie z kategorią ochrony

14 Nowy radiotelefon TETRA TH1n Lekka, kieszonkowa konstrukcja Najcieńszy i najlżejszy doręczny radiotelefon TETRA na świecie Łatwy t i wygodny w noszeniu - szeroki wybór akcesoriów do noszenia dla różnych użytkowników - automatyczne rozpoznawanie i przełączanie na tryb noszenia w futerale Najlepszy zestaw funkcjonalności na rynku - nowy i oryginalny styl interfejsu użytkownika -duży kolorowy wyświetlacz QVGA Niezawodne narzędzie dla wymagających użytkowników - odporność na wodę ipył zgodnie z kategorią ochrony IP65 - ulepszona jakość dźwięku - zwiększenie czasu pracy akumulatora (dodatkowy akumulator litowo-jonowy Heavy Duty BLN-11 o pojemności 3180mAh) 2012 CASSIDIAN - All rights reserved Page 14

Hybrydowa stacja bazowa TB3 z podwójną częstotliwością TB3 umożliwia

380MHz i 410MHz Korzyści: - bardziej optymalne wykorzystanie dostępnego

danych - oszczędności w kosztach inwestycyjnych (CAPEX) i kosztach

częstotliwości mogą wspólnie użytkować te same lokalizacje na stacje

działaniu służb poprzez uzyskanie równowagi pomiędzy prywatnością

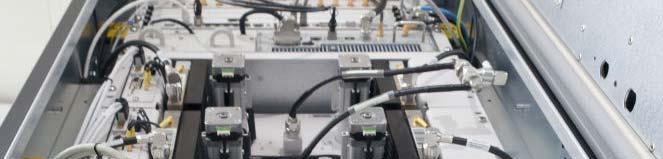

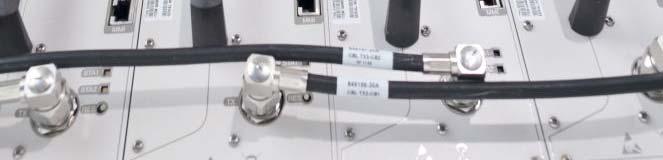

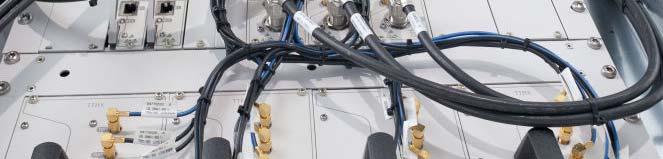

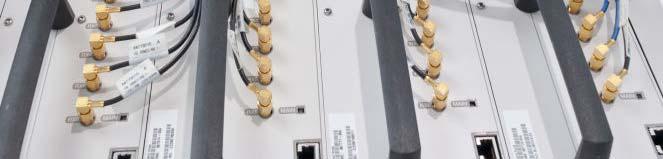

15 Hybrydowa stacja bazowa TB3 z podwójną częstotliwością TB3 umożliwia wykorzystanie w jednej stacji bazowej modułów nadawczo-odbiorczych 380MHz i 410MHz Korzyści: - bardziej optymalne wykorzystanie dostępnego widma radiowego -większa pojemność w przesyłaniu transmisji głosu i danych - oszczędności w kosztach inwestycyjnych (CAPEX) i kosztach operacyjnych (OPEX) organizacje, które korzystają z różnych pasm częstotliwości mogą wspólnie użytkować te same lokalizacje na stacje bazowe oraz tę samą sieć transmisyjną - większa elastyczności w działaniu służb poprzez uzyskanie równowagi pomiędzy prywatnością poszczególnych organizacji a optymalnym wykorzystaniem pojemności sieci TETRA 2012 CASSIDIAN - All rights reserved Page 15

17 TETRA jako element inteligentnych sieci energetycznych Zdalne zarządzanie pracownikami w terenie Zdalne sterowanie i kontrola produkcji energii elektrycznej z lokalnych źródeł Zawsze pewna i dostępna łączność Kontrola dystrybucji energii elektrycznej SN TETRA WYTWARZANIE PRZESYŁ DISTRYBUCJA OBRÓT 2012 CASSIDIAN - All rights reserved Page 17

18 KORZYŚCI ZASTOSOWANIA ŁACZNOŚCI TETRA W ENERGETYCE Odpowiednio zaprojektowana sieć TETRA poprawia niezawodność dystrybucji energii elektrycznej, zwłaszcza sieci średniego napięcia (15-20 kv), która jest najbardziej narażona na uszkodzenia - bezprzewodowe zdalne pobieranie danych oraz kontrola stacji i sieci średniego napięcia Korzyści płynące z zastosowania łączności TETRA - poprzez integrację z systemem nadzoru SCADA (Supervisory Control And Data Acquisition) pozwala na zdalne monitorowanie i sterowanie siecią dystrybucji, umożliwiając jej proaktywne utrzymanie, rozwój i optymalizację - pomaga w zdalnym izolowaniu uszkodzeń i w zmianie trasy przepływu energii, co pozwala na szybki powrót do sprawnego działania sieci - zapewnia zawsze pewną i dostępną łączność, podczas gdy sieci komercyjne w sytuacjach kryzysowych pod wpływem przeciążenia przestają działać Lepsza jakość oferowanych usług to lepsze postrzeganie firmy przez klientów 2012 CASSIDIAN - All rights reserved Page 18

19 TETRA i Smart Grids łatwa integracja Zdalny interfejs Sieć Brama System RTU bezprzewodowa SCADA SCADA Ajeco 2Com-TETRA Sieć TETRA Ajeco Scada Gateway Kontrola & Monitorowanie Ajeco 2Com-TETRA TETRA Terminale 2012 CASSIDIAN - All rights reserved Page 19

20 Dziękuję bardzo za uwagę Dariusz Wiśniewski Dyrektor Działu Cassidian Systems EADS Polska Sp. z o.o. o ul. Chmielna Warszawa Tel dariusz.wisniewski@pl.eads.net eads net
