1 Wybrane aspekty filtracji wody Grzegorz Pasztaleniec/ Eaton Filtration Poland Tel:

2 Spis treści Różnice : membrany świece wgłębne Program świec filtracyjnych do filtracji wody Przykłady zastosowań Pomiar indeksu filtrowalności 2

3 Istota filtracji Istotą filtracji jest mechaniczne oddzielenie części stałych od cieczy 3

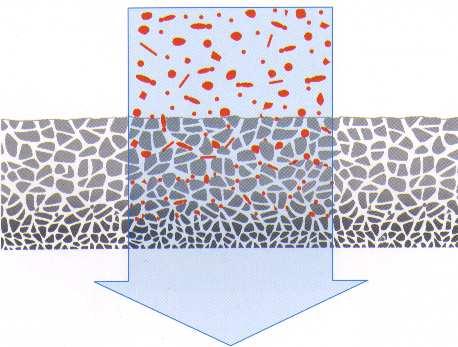

4 Mechanizmy filtracyjne ogólnie Filtracja powierzchniowa Adsorpcja Filtracja wgłębna 4

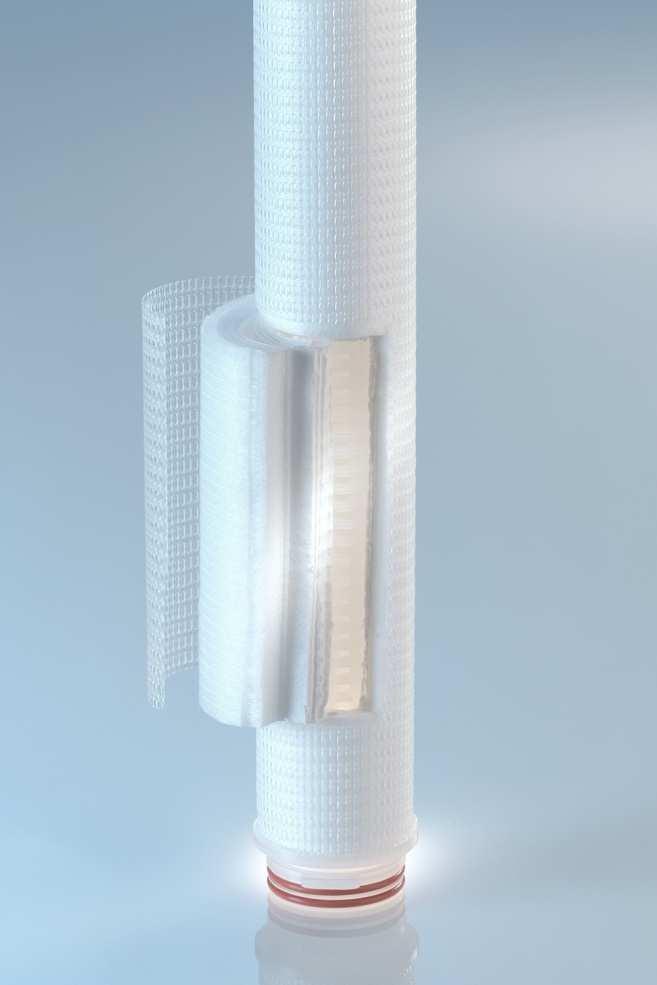

5 Typy świec Świece membranowe Świece wgłębne 5

6 Porównanie membran i świec wgłębnych Świece membranowe Plisowane Absolutna efektywność Efektywność mikrobiologiczna (Redukcja miana lub LRV) Zastosowanie: Mikrofiltracja (LRV 7) przed rozlewem Testowalne bezpieczeństwo! Świece wglębne Nawinięte lub plisowane Nominalna efektywność Absolutne zatrzymywanie: ß-ratio (cząstki) 5000 lub efektywność 99,98 % Zastosowanie: filtracja klarująca lub dokładna 6

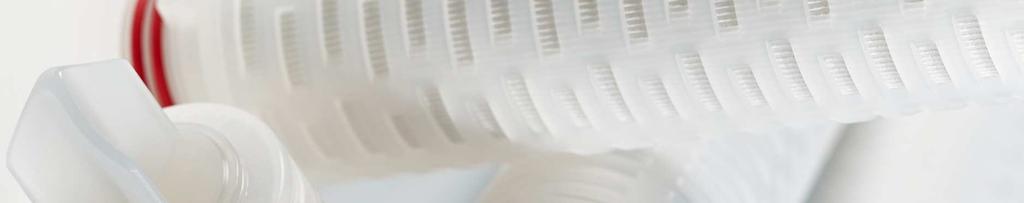

7 Własności świec membranowych Redukcja miana lub LRV (log-reduction value) Definicja: miano przed filtrem Redukcja bakterii = miano za filtrem Przykład : 10E7 / 10E1 = 10E6 τϕ. LRV 6 10E7 / 1(10E0) = 10E7 τϕ. LRV 7 10E7 / 0 = >10E7 τϕ> LRV 7 7

Świece wgłębne Zależność pomiędzy ß-ratio a efektywnością cząstki za filtrem ß-ratio Efektywność 500 10 90

8 Świece wgłębne Zależność pomiędzy ß-ratio a efektywnością cząstki za filtrem ß-ratio Efektywność % 5000 cząstek przed filtrem > x µm % 99,0 % ,5 % ,9 % ,98 % 8

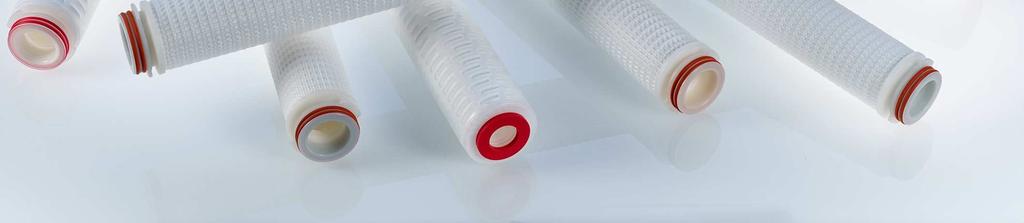

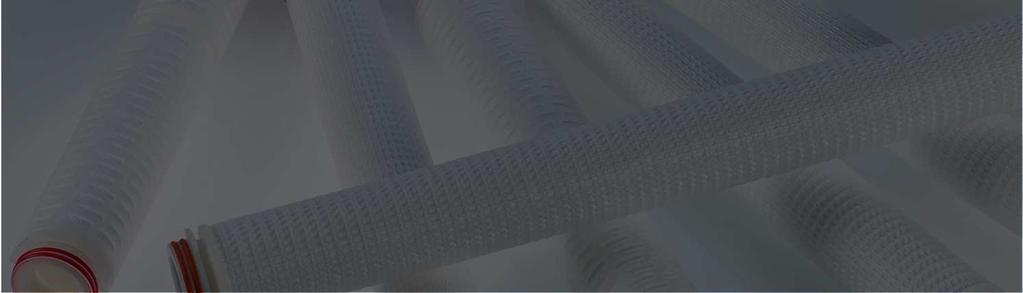

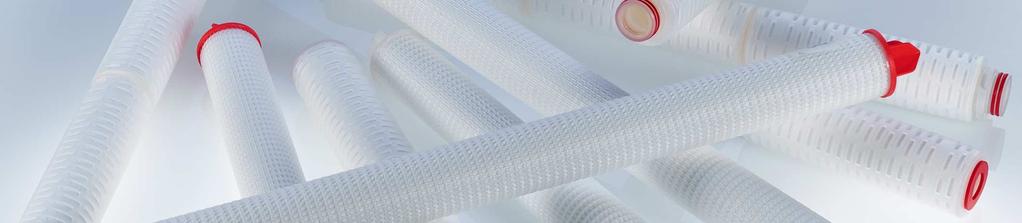

9 Program świec do filtracji wody BECO MEMBRAN PS Aqua BECO PROTECT PP Pure BECO PROTECT PG BECO PROTECT FS. 9

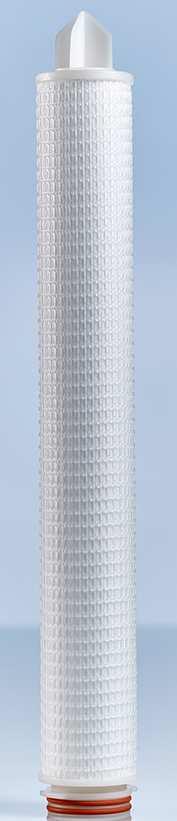

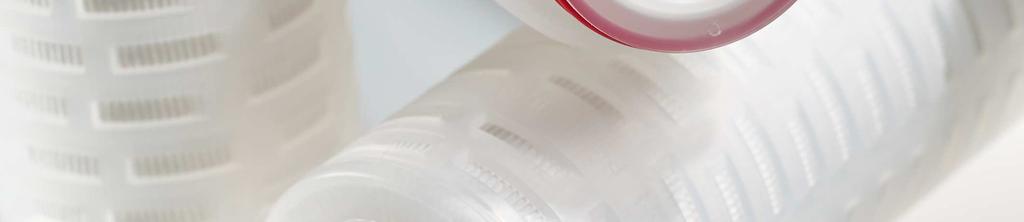

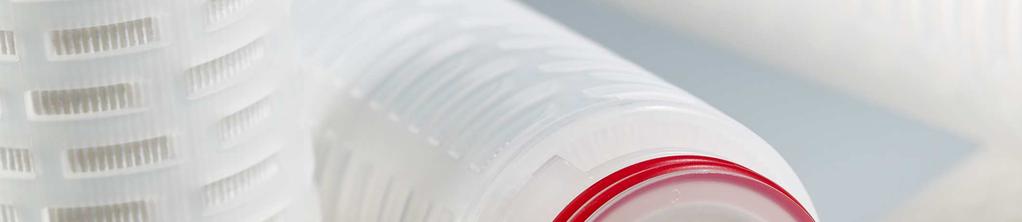

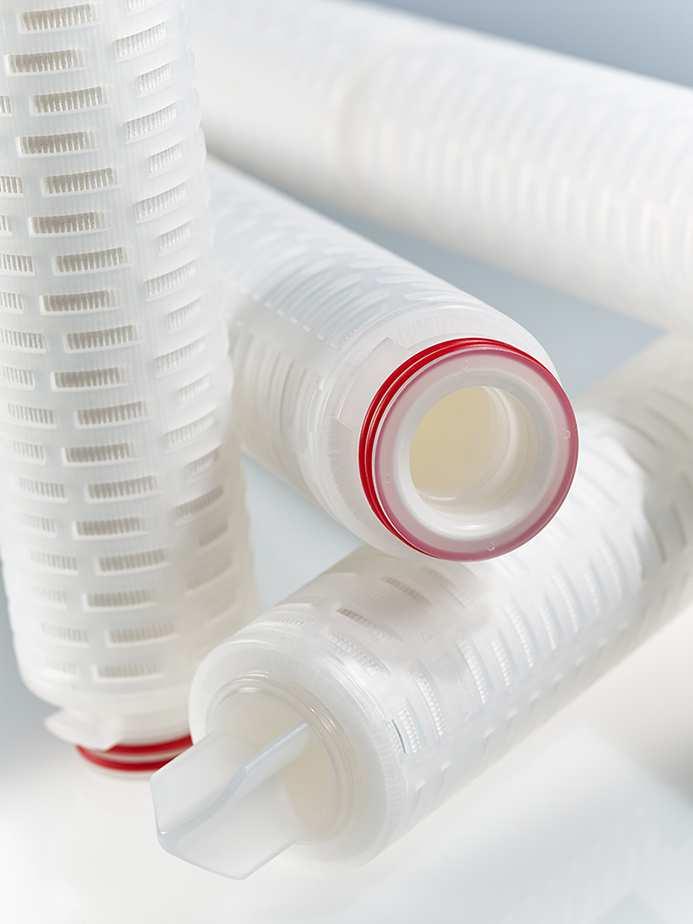

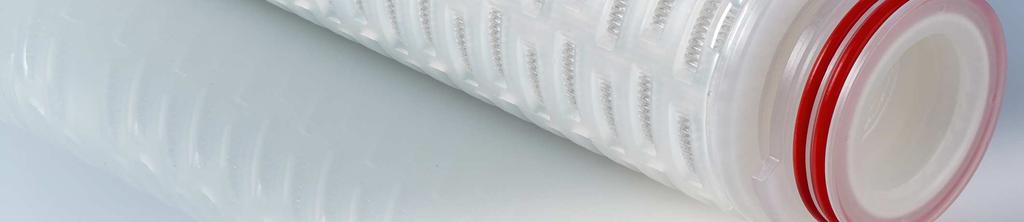

10 BECO MEMBRAN PS Aqua Material: Plisowany Polyethersulfon Absolutne zatrzymywanie : 0,2 µm Długości :20", 30", 40" Adaptery:2, 7. 10

11 BECO MEMBRAN PS Aqua Zalety : Duża wydajność całkowita poprzez Duża stabilnośćmechaniczna (różnica ciśnienia 5 bar w kierunku filtracji i 2 bar w kierunku przeciwnym) Duża stabilnośćtermiczna (Cykle parowania > 100) Szeroka chemiczna kompatybilność (ph 1 14) Zastosowanie : Filtracja cząsteczkowa i końcowa wody stołowej i mineralnej 11

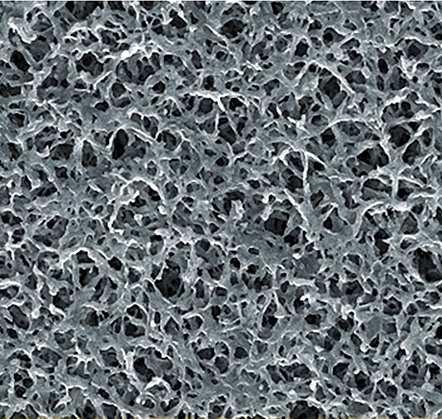

BECO MEMBRAN PS Aqua Właściwości : Specjalnie do filtracji wody dostosowana asymetryczna struktura membrany pozwala maksymalizować przepływy przy dużej

12 BECO MEMBRAN PS Aqua Właściwości : Specjalnie do filtracji wody dostosowana asymetryczna struktura membrany pozwala maksymalizować przepływy przy dużej wydajności całkowitej Ekonomiczność procesu poprzez dużą powierzchnię filtracyjną 0,75 m²/10", która umożliwia efektywne duże przepływy i dużą stabilność mechaniczną 12

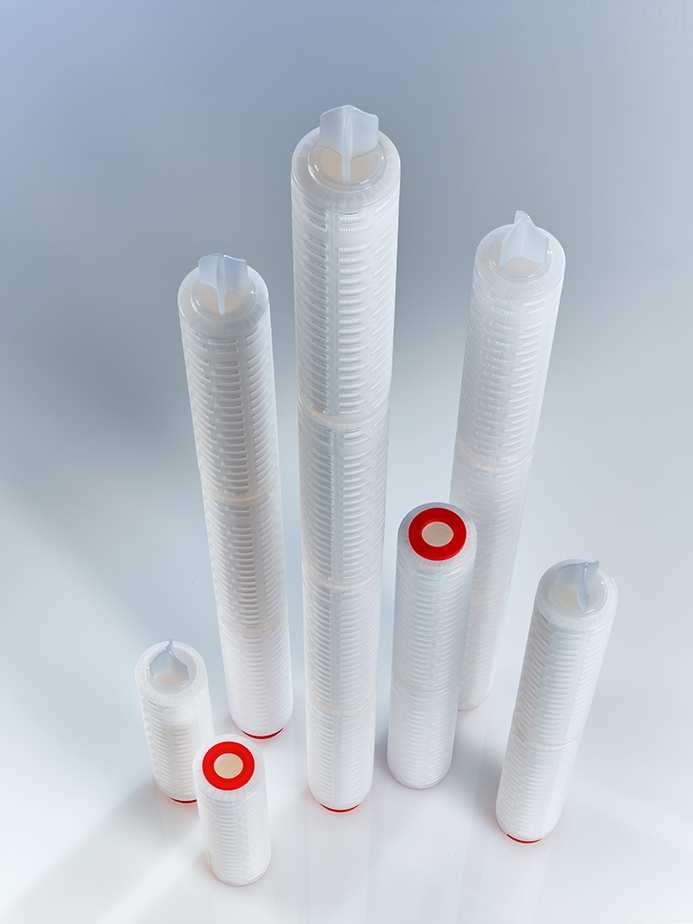

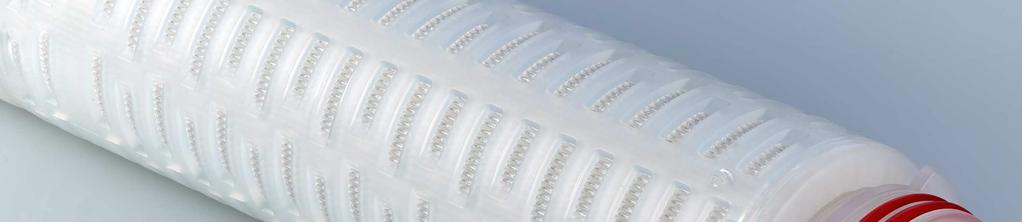

13 BECO PROTECT PP Pure Material: Plisowany Polypropylen Absolutne zatrzymywanie : ß-ratio ,6 µm, 1,2 µm, 3 µm, 5 µm, 10 µm, 20 µm Długości:10", 20", 30", 40" Adaptery:F, 0, 2, 7. 13

14 BECO PROTECT PP Pure Zalety : Duża efektywna powierzchnia filtracyjna w związku z plisowaniem materiału filtracyjnego Mimo plisowania możliwe płukanie w przeciwprądzie do 2 bar przy 20 C Zastosowanie : Filtracja mocnych alkoholi : µm jako filtracja cząsteczkowa Filtracja wody mineralnej : 0,6; 1,2 µm do ochrony świec membranowych 14

15 BECO PROTECT PP Pure Właściwości : Duża powierzchnia filtracyjna (0,6 m²/10") poprzez wielowarstwową plisowaną włókninę polipropylenową umożliwia duże przepływy 15

5000 0,2 µm, 0,3 µm, 0,5 µm, 0,6 µm, 0,8 µm,

30 µm, 40 µm, 50 µm, 75 µm, 100 µm, 120 µm,

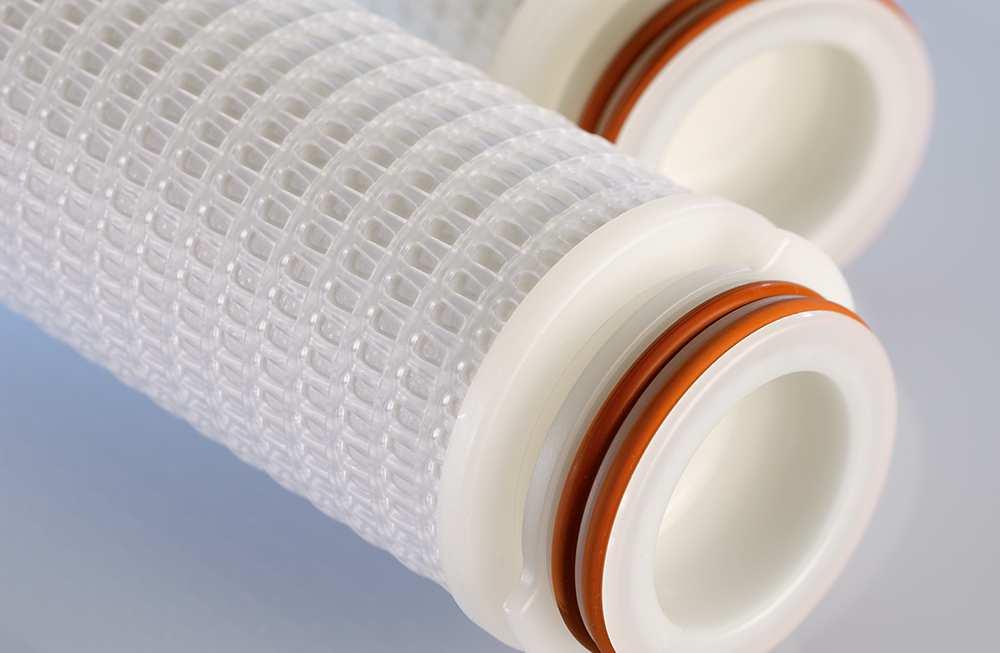

16 BECO PROTECT PG Material: Nawinięty Polypropylen Stopień zatrzymywania : ß-ratio ,2 µm, 0,3 µm, 0,5 µm, 0,6 µm, 0,8 µm, 1 µm, 2 µm, 3 µm, 5 µm, 10 µm, 15 µm, 20 µm, 30 µm, 40 µm, 50 µm, 75 µm, 100 µm, 120 µm, 150 µm Długości:10", 20", 30", 40" Adaptery:X, F, 0, 2, 7. 16

17 BECO PROTECT PG Zalety: Stopniowana włóknina (od grubej do drobnej) zatrzymuje szerokie spektrum cząstek Możliwość płukania wstecznego do 2 bar przy 80 C Zastosowanie : Filtracja wody mineralnej : 5-10 µm jako filtr cząsteczkowy 0,3 1 µm do ochrony świec membranowych 17

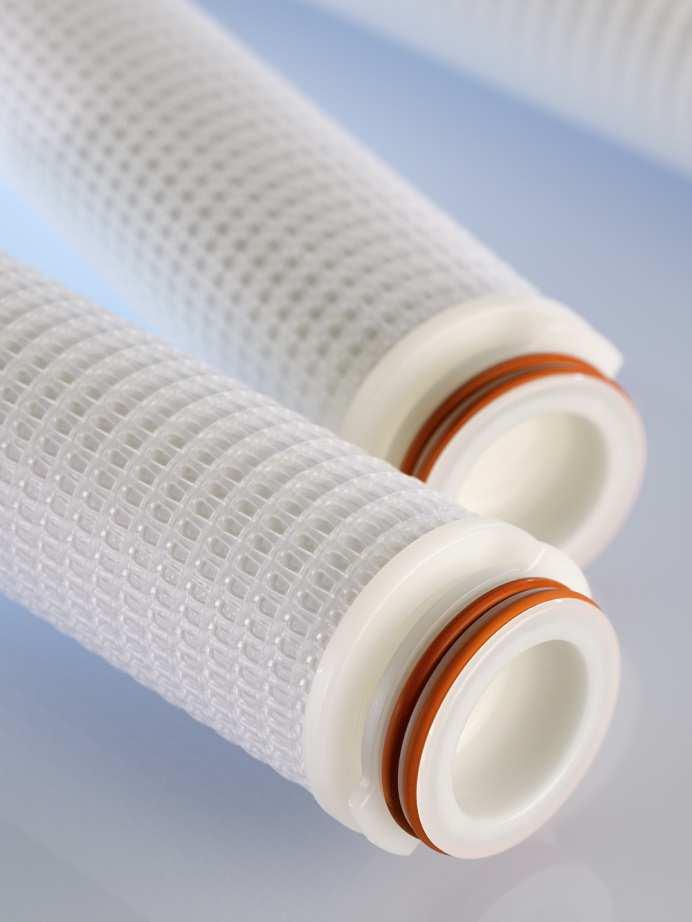

18 BECO PROTECT PG Włąściwości : Lejkowate nawinięcie włókniny dla lepszego efektu mycia/regeneracji i zwiększonej wydajności całkowitej PG Meltblown 18

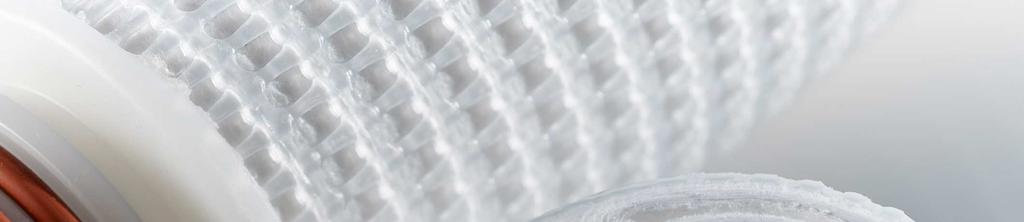

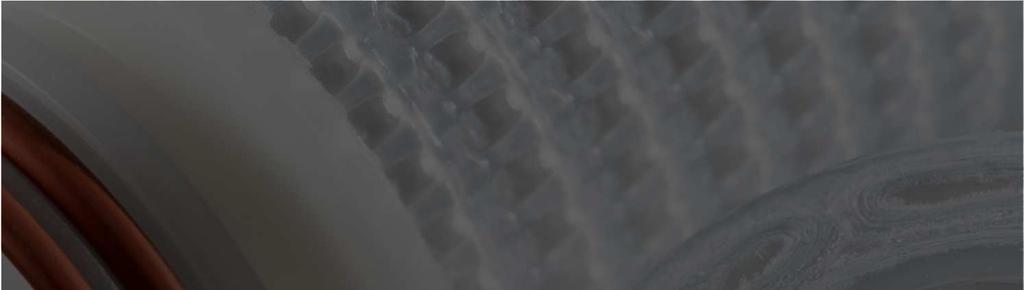

19 BECO PROTECT FS FineStream Materiał specjalnie plisowany Polypropylen Stopień zatrzymywania : ß-ratio ,2 µm, 0,3 µm, 0,5 µm, 0,6 µm, 0,8 µm, 1 µm, 2 µm, 3 µm, 5 µm, 10 µm, 20 µm Długości :10", 20", 30", 40" Adaptery:F, 2, 7. 19

BECO PROTECT FS FineStream Zalety: Doskonała ochrona dla membran poprzez bardzo dokładny,nowo stworzony materiał filtracyjny o stopniu zatrzymywania 0,2 µm Zwiększona

20 BECO PROTECT FS FineStream Zalety: Doskonała ochrona dla membran poprzez bardzo dokładny,nowo stworzony materiał filtracyjny o stopniu zatrzymywania 0,2 µm Zwiększona wydajność o 100 % Zmienne przepływy Płukanie wsteczne do 2 bar przy 80 C Główne zastosowanie Filtracja drobna i dokładna Redukcja koloidów do ochrony świec membranowych(0,2 µm) 20

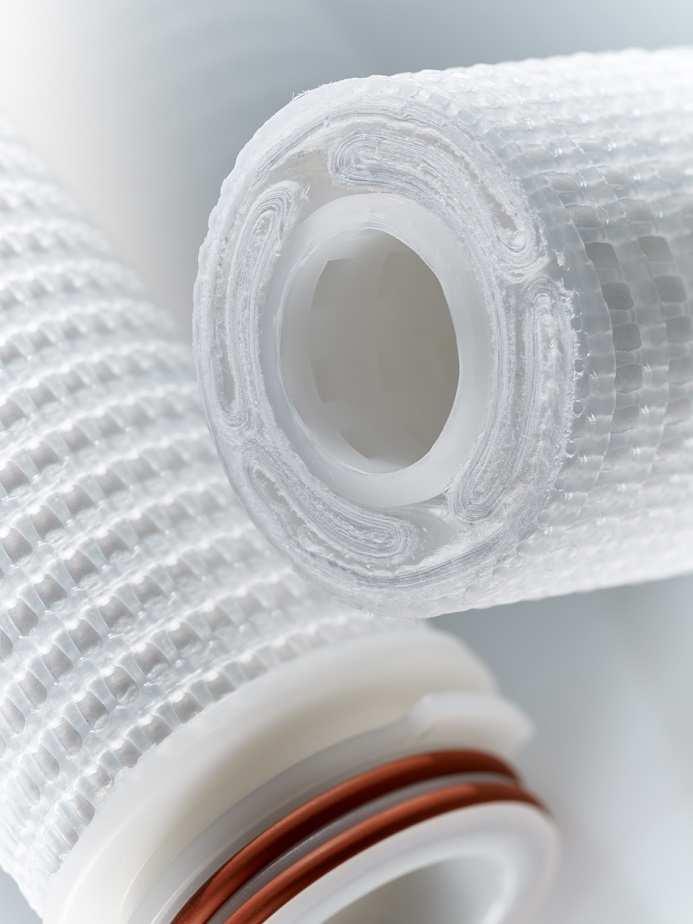

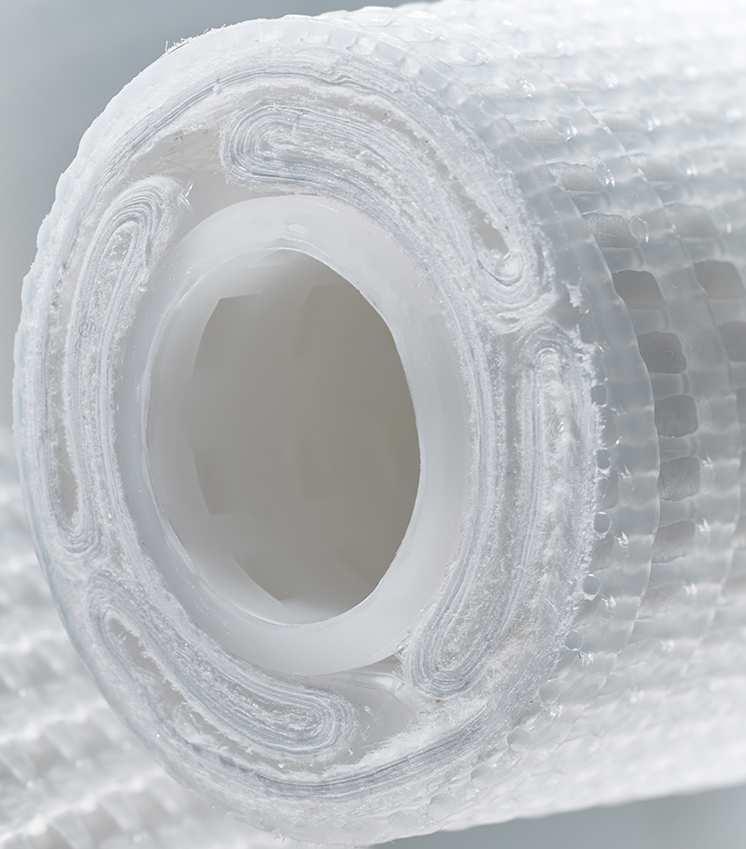

21 BECO PROTECT FS FineStream Właaściwości: Szczególne plisowanie dla zwiększenia powierzchni filtracyjnej Drenaż Wejście produktu Wyjście produktu 21

22 Filtracja wody mineralnej przed rozlewem (woda łatwo filtrowalna) Rozlew BECO PROTECT PG 10 µm, 20 µm BECO PROTECT FS / PG 1,0 0,3 µm BECO MEMBRAN PS Aqua 0,20 µm 22

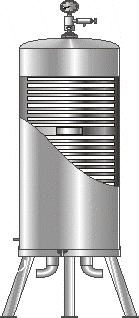

23 Filtracja wody mineralnej przed rozlewem (woda trudno filtrowalna) Rozlew BECO PROTECT PG 10 µm oder 20 µm BECODISC 0,4 µm 0,8 µm (B04S B08S) BECO PROTECT FS / PG 1,0 0,3 µm BECO MEMBRAN PS Aqua 0,20 µm 23

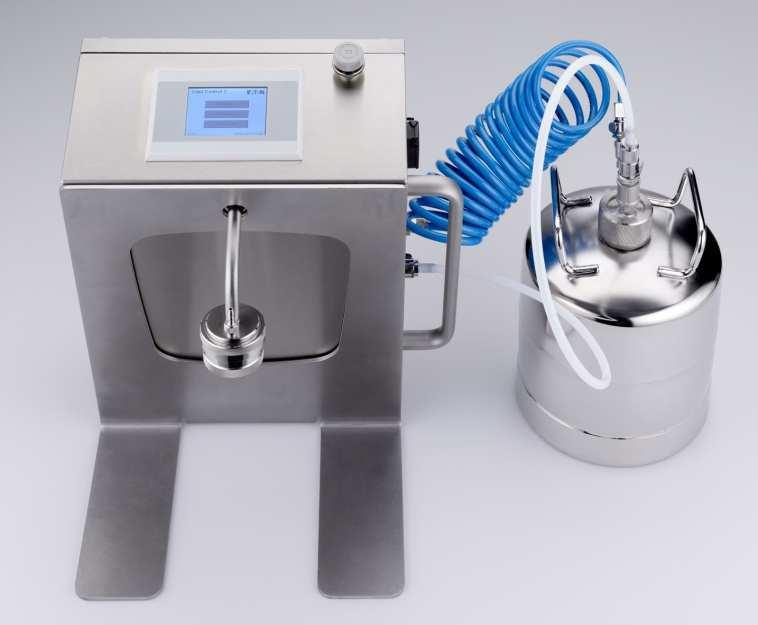

24 BECO LiquiControl - Tester Filtrowalności - Metoda BEGEROW 24

25 Pomiar Indeksu BECO Pomiar indeksu Becodo oceny filtrowalnościwody Ocena filtrowalności wody : >5.000 ml ( end flux> 400 ml/min) łatwo filtrowalna Ocena wizualna membrany : widoczny osad 25

26 26
