Produkty filtracyjne. Świece filtracyjne BECO do zastosowań w branży spożywczej i napojów

Transkrypt

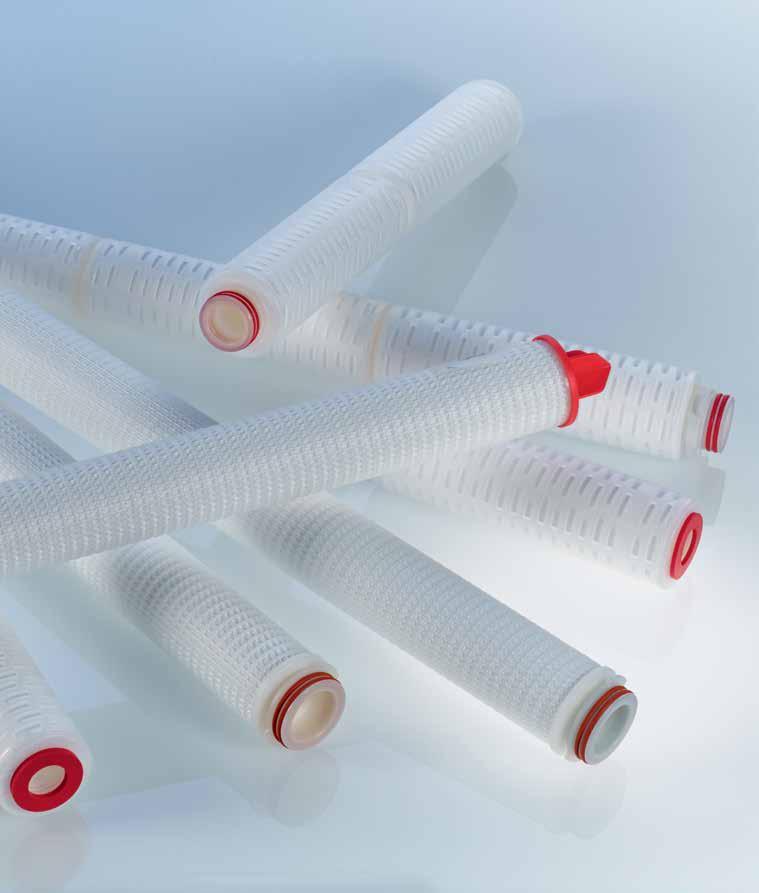

1 Produkty filtracyjne Świece filtracyjne BECO do zastosowań w branży spożywczej i napojów

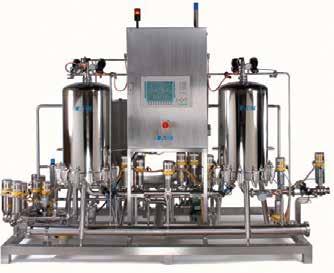

2 Szeroka oferta świec filtracyjnych obejmuje kompletne rozwiązania dla branży spożywczej i napojów Eaton produkuje i dostarcza wysokiej jakości plisowane lub nawijane świece do filtracji wgłębnej i membranowej. Seria świec filtracyjnych BECO oferuje różnorodne rozwiązania przeznaczone do zastosowań w branży spożywczej i napojów, począwszy od filtracji wstępnej i klarującej wykorzystujących świece wgłębne ( ), a skończywszy na redukcji i zatrzymywaniu mikroorganizmów z wykorzystaniem świec membranowych (). W celu zapewnienia skutecznej ochrony oraz wydłużenia trwałości dalej położonych membran, firma Eaton zaleca zastosowanie optymalnej kombinacji świec do filtracji wstępnej i świec membranowych. Przy szerokim zakresie wielkości porów od 0,2 do 150 µm, świece filtracyjne BECO oferują bardzo szeroki wachlarz rozwiązań do filtracji cieczy. Oprócz wersji o długości od 10 (25 cm) do 40 (100 cm) oraz wersji o różnych kodach adapterów dostępne są również świece filtracyjne z rozmaitymi materiałami filtracyjnymi. Oferta produktowa obejmuje rozmaite obudowy oraz rozwiązania systemowe przeznaczone do stosowania z użyciem świec wgłębnych i membranowych. Przykładem mogą być tutaj obudowy świec BECO INTEGRA CART ze stali szlachetnej oraz kompleksowe, automatyczne systemy filtracyjne StepFlow. Świece filtracyjne Eaton są zgodne z krajowymi i międzynarodowymi standardami jakości, takimi jak: niemieckim LFGB (Kodeksem środków spożywczych, artykułów bieżącej konsumpcji i pasz) oraz wytycznymi Amerykańskiej Agencji żywności i leków (FDA). Komponenty z tworzywa są zgodne z dyrektywą europejską 10/2011.

3 Świece filtracyjne BECO Dobór produktu ŚWIECE DO FILTRACJI WGŁĘBNEJ PG Wykonane z nawijanego, polipropylenowego materiału filtracyjnego, o strukturze warstwowej od grupszej do drobniejszej, o wysokim współczynniku retencji i doskonałą zdolności płukania wstecznego. CS CellStream Wykonane z innowacyjnego, nawijanego i odpowiednio dostosowanego materiału warstwowego BECOPAD do filtracji wgłębnej; maksymalizują powierzchnię filtracji i zapewniają doskonałą stabilność mechaniczną i termiczną. ŚWIECE DO FILTRACJI WGŁĘBNEJ FS FineStream Dzięki zastosowaniu włókniny filtracyjnej o niezwykle drobnej strukturze zapewniają optymalną ochronę dalej położonych świec membranowych. Innowacyjne i unikalne zwoje zwiększają powierzchnię filtracji, zapewniając niezrównane wartości retencji. Unikalnym rozwiązaniem jest równie zmienny przepływ. PP Pure Wykonane z plisowanego, polipropylenowego materiału filtracyjnego zapewniają wysoki współczynnik retencji oraz dużą powierzchnię filtracji, która umożliwia wysokie natężenie przepływu. ŚWIECE DO FILTRACJI MEMBRANOWEJ PB Wytwarzane z wiązanego termicznie, polipropylenowego materiału filtracyjnego typu meltblown, charakteryzującego się wysoką odpornością chemiczną i dużą chłonnością osadów. Wysoka stabilność mechaniczna eliminuje konieczność stosowania korpusów wewnętrznych i zewnętrznych. Świece filtracyjne ze stali szlachetnej KM Wytwarzane z porowatego proszku stalowego (316L), stosowane głównie do filtracji pary w celu oddzielania cząstek rdzy i innych cząstek stałych. Ponadto stosuje się je do filtracji cieczy w wysokich temperaturach. ŚWIECE DO FILTRACJI MEMBRANOWEJ Świece do membranowej filtracji piwa PS Opracowane specjalnie z myślą o filtracji końcowej piwa; szczególny nacisk położono na wysoką trwałość i bezpieczne zatrzymywanie mikroorganizmów. Świece do membranowej filtracji wina PS Świece membranowe do końcowej filtracji wina i szampana. Charakteryzują się wysoką trwałością; zapewniają wysoki stopień zatrzymywania zanieczyszczeń mikrobiologicznych, a jednocześnie umożliwiają pełne zachowanie cennych własności smakowych i kolorystycznych podczas produkcji win klasy premium. MEMBRAN PS Aqua Specjalne świece membranowe wykonane z polietersulfonu (PES), które charakteryzują się wysokim natężeniem przepływu i dużą trwałością. Przeznaczone do filtrowania wody pitnej w branży spożywczej i napojów. KODY ADAPTERÓW MEMBRAN PS Pure Plisowane świece membranowe wykonane z polietersulfonu (PES), które nadają się do weryfikacji integralności. Membrana ta zapewnia wysoki stopień zatrzymywania zanieczyszczeń mikrobiologicznych; charakteryzuje się dużą trwałością dzięki doskonałej stabilności mechanicznej i chemicznej, która pozwala na bezpieczną i łagodną filtrację końcową w branży spożywczej i napojów. MEMBRAN PFplus Plisowane świece membranowe wykonane z polifluorku winylidenu (PVDF), które nadają się do weryfikacji integralności. Dzięki doskonałej stabilności mechanicznej i termicznej membrana ta zapewnia wysoki stopień zatrzymywania zanieczyszczeń mikrobiologicznych i dużą trwałość. MEMBRAN H Air i H Air Mini Zatrzymują szkodliwe substancje o wielkości do 0,01 μm i są stosowane do sterylnej i powietrza. Dostępne w wielkościach 1, 5, 10, 20 i 30. Kod X: Obustronnie otwarty (DOE) bez zaślepki Kod F: Obustronnie otwarty (DOE) z dwiema uszczelkami płaskimi Kod 0: Otwarty jednostronnie (SOE), o-ring bez elementu centrującego, średnica zewnętrzna 44 mm (w najniższym punkcie) Kod 2: Otwarty jednostronnie (SOE), o-ring 2-222, potrójny adapter bagnetowy z elementem centrującym, średnica zewnętrzna 44 mm (w najniższym punkcie) Kod 7: Otwarty jednostronnie (SOE), o-ring 2-226, podwójny adapter bagnetowy z elementem centrującym, średnica zewnętrzna 56 mm (w najniższym punkcie)

4 Dane techniczne Typy świec filtracyjnych PG CS FS PP Pure PB KM Numery artykułów PG002 PG995 CS115, CS170, CS270 FS002 FS200 PPPB6 PPP20 PB005 PB999 KM10 Materiał filtracyjny Polipropylen (PP) Celuloza specjalna Polipropylen (PP) Polipropylen (PP) Polipropylen (PP) Stal szlachetna 316L (1,4404) Współczynniki separacji (µm) 0,2; 0,3; 0,5; 0,6; 0,8 1; 2; 3; 5; 10; 15 20; 30; 40; 50; ; 120; 150 0,2; 0,4; 0,7 0,2; 0,3; 0,5; 0,6; 0,8 1; 2; 3; 5; 10; 20 0,6; 1,2; 3; 5; 10; 20 0,5; 1; 3; 5; 10; 25 50; 75; Współczynniki retencji 99,98% Nominalny 99,98% 99,98% 90% Nominalny Długości 9,75"; 10"; 19,5"; 20"; 29,5"; 30"; 40" 30"; 40" 10"; 20"; 30"; 40" 10"; 20"; 30"; 40" 9,75 ; 10 ; 19,5 ; 20 ; 29,5 ; 30 ; 39 ; ; 20 ; 30 Kody adapterów X; F; 0; 2; 7 2; 7 F; 0; 2; 7 F; 0; 2; 7 X; F 7 Korpus Tak Tak Tak Tak Nie Tak Konstrukcja Nawijana Nawijana Plisy specjalne Plisowana Zgrzewana Spiekana Test integralności Ciśnienie testowe w barach i szybko dyfuzji na 10 Zdolność płukania wstecznego Do 2,0 bar przy 80 C Do 2,0 bar przy 80 C Do 2,0 bar przy 80 C 2,0 bar przy 20 C Tak Do 1,0 bar przy 25 C Odporność chemiczna ph 1 14 Warunkowa ph 1 14 ph 1 14 ph 1 14 ph 1 14 Maks. temperatura robocza 80 C 80 C 80 C 80 C 65 C 200 C Maks. różnica ciśnienia w kierunku przepływu Liczba cykli pary Typy świec filtracyjnych 4,8 bar przy 25 C 2,0 bar przy 80 C PS Beer 1,5 bar przy 20 C PS Wine 4,8 bar przy 25 C 2,0 bar przy 80 C PS Aqua Numery artykułów PSB04, PSB06 PSW04, PSW06 PSA02 2,0 bar przy 80 C PS Pure PSP02, PSP04, PSP06, PSP10 Materiał filtracyjny Sulfon polieteru (PES) Sulfon polieteru (PES) Sulfon polieteru (PES) Sulfon polieteru (PES) Współczynniki separacji (µm) 3,2 bar przy 20 C 1,2 bar przy 60 C Niezalecane PFplus KVBL, KVBB, KVBY, (KVBA) Polifluorek winylidenu (PVDF) H Air H Air Mini PTC02 Teflon (PTFE) 0,45; 0,65 0,45; 0,65 0,2 0,2; 0,45; 0,65; 1 0,22; 0,45; 0,65; (1) 0,2 0,2 Współczynniki retencji Absolutny Absolutny Absolutny Absolutny Absolutny Absolutny Absolutny Długości 30 ; ; ; 30 ; ; 20 ; 30 ; 40 30" 10 ; 20 ; 30 1 ; 5 Kody adapterów 2; 7 2; 7 2; 7 0; 2; ; 4; 7 Korpus Tak Tak Tak Tak Tak Tak Tak Konstrukcja Plisowana Plisowana Plisowana Plisowana Plisowana Plisowana Plisowana PTM02 Teflon (PTFE) Test integralności Ciśnienie testowe w barach i szybko dyfuzji na 10 PSB04 1,2 bar 15 ml/min PSB06 0,8 bar 5 ml/min PSW04 1,5 bar 15 ml/min PSW06 1,0 bar 10 ml/min PSA02 2,5 bar 20 ml/min PSP02 2,5 bar 20 ml/min PSP04 1,5 bar 15 ml/min PSP06 1,0 bar 10 ml/min PSP10 0,7 bar 15 ml/min KVBL = 0,22 µm 2,8 bar, 15,2 ml/min KVBB = 0,45 µm 1,5 bar, 17,1 ml/min KVBY = 0,65 µm 0,6 bar, 9,1 ml/min PTC02 Dyfuzja azotu przy 20 C na ml/ min przy 0,7 bar z izopropanolem 60% PTM02 Metoda tworzenia pierwszego pęcherzyka przy 20 C 0 mbar z izopropanolem 60% Zdolność płukania wstecznego Do 2,0 bar przy 20 C Do 2,0 bar przy 20 C Do 2,0 bar przy 20 C Do 2,0 bar przy 20 C Do 3,5 bar przy 25 C Tak Nie Odporność chemiczna ph 1 14 ph 1 14 ph 1 14 ph 1 14 ph 1 12 ph 1 14 ph 1 14 Maks. temperatura robocza 80 C 80 C 80 C 80 C 80 C 80 C 80 C Maks. różnica ciśnienia w kierunku przepływu 5,0 bar przy 20 C 0,5 bar 5,0 bar przy 20 C 0,5 bar Liczba cykli pary 150 przez 20 minut 50 przez 20 minut

5 Przykłady zastosowań Wino Piwo Sok owocowy Woda mineralna Alkohole (2 5 µm) filtry pułapkowe (5 20 µm) (5 10 µm) (10 20 µm) (10 20 µm) filtry drobne (0,3 1 µm) filtry drobne (0,5 µm) filtry drobne (0,5 1 µm) -/- -/- (0,2 0,6 µm) (0,3 0,5 µm) (0,2 0,6 µm) (0,3 1 µm) -/- membranowe jako filtry sterylne (0,45 µm, 0,65 µm) sterylne (0,45 µm) sterylne (0,45 µm) cząstek (0,2 µm, 0,45 µm) doczyszczające (0,45 µm) Zalecane prędkości filtracji (l/h) dla świec filtracyjnych 30 Typy świec filtracyjnych Wino białe/ szampan Wino czerwone Piwo Sok owocowy Syrop (60 Bx; 80 C) Woda mineralna Czyste alkohole Likiery Świeca do filtracji wgłębnej PG003 (0,3 µm) /- -/ /- -/- Świeca do filtracji wgłębnej PG006 (0,6 µm) /- -/- Świeca do filtracji wgłębnej PG010 (1,0 µm) Świeca do filtracji wgłębnej PG030 (3,0 µm) Świeca do filtracji wgłębnej PG050 (5,0 µm) Świeca do filtracji wgłębnej FS002 (0,2 µm) /- -/ /- -/- Świeca do filtracji wgłębnej FS003 (0,3 µm) /- -/ /- -/- Świeca do filtracji wgłębnej FS006 (0,6 µm) /- -/- Świeca do filtracji wgłębnej FS010 (1,0 µm) Świeca do filtracji wgłębnej FS030 (3,0 µm) Świeca do filtracji wgłębnej FS050 (5,0 µm) Świeca do filtracji wgłębnej PPPB6 (0,6 µm) /- -/- Świeca do filtracji wgłębnej PPP01 (1,2 µm) Świeca do filtracji wgłębnej PPP03 (3,0 µm) Świeca do filtracji wgłębnej PPP05 (5,0 µm) Świeca do filtracji membranowej PS Pure (1,0 µm) /- -/- -/- -/- Świeca do filtracji membranowej PS Pure/PFplus (0,65 µm) /- -/- -/- -/- Świeca do filtracji membranowej PS Pure/PFplus (0,45 µm) / /- -/- Świeca do filtracji membranowej PS Pure/PFplus (0,20 µm) -/- -/- -/- -/- -/ /- -/- Świeca do filtracji membranowej PS Beer (0,65 µm) -/- -/ /- -/- -/- -/- -/- Świeca do filtracji membranowej PS Beer (0,45 µm) -/- -/ /- -/- -/- -/- -/- Świeca do filtracji membranowej PS Wine (0,65 µm) /- -/- -/- -/- -/- -/- Świeca do filtracji membranowej PS Wine (0,45 µm) /- -/- -/- -/- -/- -/- Świeca do filtracji membranowej PS Aqua (0,20 µm) -/- -/- -/- -/- -/ /- -/-

6 Ameryka Północna 44 Apple Street Tinton Falls, NJ Bezpłatna infolinia: (tylko Ameryka Północna) Tel.: Europa/Afryka/Bliski Wschód Auf der Heide Nettersheim, Niemcy Tel.: Friedensstraße Altlußheim, Niemcy Tel.: An den Nahewiesen Langenlonsheim, Niemcy Tel.: Chiny Nr 3, Lane 280, Linhong Road Changning District, Shanghai, P.R. Chiny Tel.: Singapur 4 Loyang Lane #04-01/02 Singapur Tel.: Brazylia Rua Clark, Macuco Valinhos, Brazylia Tel.: W celu uzyskania blizszych informacji prosimy o kontakt owy na adres filtration@eaton.com lub online na stronie eaton.com/filtration 2016 Eaton. Wszelkie prawa zastrzeżone. Wszystkie nazwy handlowe i zarejestrowane znaki towarowe są własnością danego przedsiębiorstwa. Wszystkie zawarte w niniejszym katalogu informacje i zalecenia dotyczące stosowania opisanych produktów bazują na badaniach, które uznaje się za wiarygodne. Jednak to na użytkowniku spoczywa odpowiedzialność za określenie, czy produkty te nadają się do jego własnych zastosowań. Z uwagi na brak wpływu na faktyczny sposób wykorzystania przez osoby trzecie, firma Eaton nie ręczy (w sposób wyraźny lub dorozumiany) za konsekwencje takiego wykorzystania, ani też za osiągane w jego wyniku efekty. Firma Eaton nie ponosi odpowiedzialności w związku ze stosowaniem tych produktów przez osoby trzecie. Informacji zawartych w niniejszym dokumencie nie należy uważać za całkowicie wyczerpujące, gdyż w specyficznych lub nietypowych okolicznościach, względnie w świetle obowiązujących przepisów lub regulacji administracyjnych, konieczne lub pożądane mogą być informacje dodatkowe. PL A
