SYGNALIZATOR NAPEŁNIENIA BUTLI LPG TYP IB - 01

Transkrypt

1 PRODUCENT: ELCHEM s.c Tulce ul. Narcyzowa 10 tel fax KARTA GWARANCYJNA SYGNALIZATOR NAPEŁNIENIA BUTLI LPG TYP IB - 01 Nazwa: Sygnalizator napełnienia butli Typ IB 01 Nr. seryjny: Data produkcji: WARUNKI GWARANCJI 1. Gwarantujemy sprawne dzia łanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Urządzenie zostało przed dostarczeniem starannie wyprodukowane i poddane skrupulatnej kontroli. 2. Udzielamy gwarancji na okres 12 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. 3. Niniejszą gwarancją objęte są usterki spowodowane wadliwymi materiałami, nieprawidłowym montażem, błędami wykonania. 4. Usterki ujawnione w okresie gwarancyjnym będą usunięte przez prod ucenta ELCHEM s.c.w terminie 14 dni roboczych. 5. Produkt winien być dostarczony na koszt producenta. Warunkiem rozpatrzenia reklamacji jest przedstawienie: - prawidłowo wypełnionej Karty Gwarancyjnej, - dowód zakupu z datą sprzedaży jak w Karcie Gwarancyjnej, 6. Gwarancja nie obejmuje usterek poestałych w wyniku: - użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi, - dokonania napraw przez osoby nieuprawnione, - dokonania modyf ikacji w konstrukcji, - uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, - uszkodzeń będącym następstwem montażu niewłaściwych części lub osprzętu, 7. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji np. baterie, akumulatory. 8. Tabliczka znamionowa, umiejscowiona w tylniej części urządzenia, powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to jest możliwe dostarczyć w oryginalnym opakowaniu Gwarancja nie ogranicza ani nie wyklucza dochodzenia roszcze ń praw klienta z tytułu niezgodności z umową, zgodnie z postanowieniami ustawy o szczególnych warunkach sprzedaży konsumenckiej.... data i miejsce sprzedaży pieczątka i podpis sprzdawcy UWAGA! "Nie stosować w strefie EX" Instrukcja obsługi Przed rozpoczęciem użytkowania sygnalizatora należy dokładnie przeczytać niniejszą instrukcję

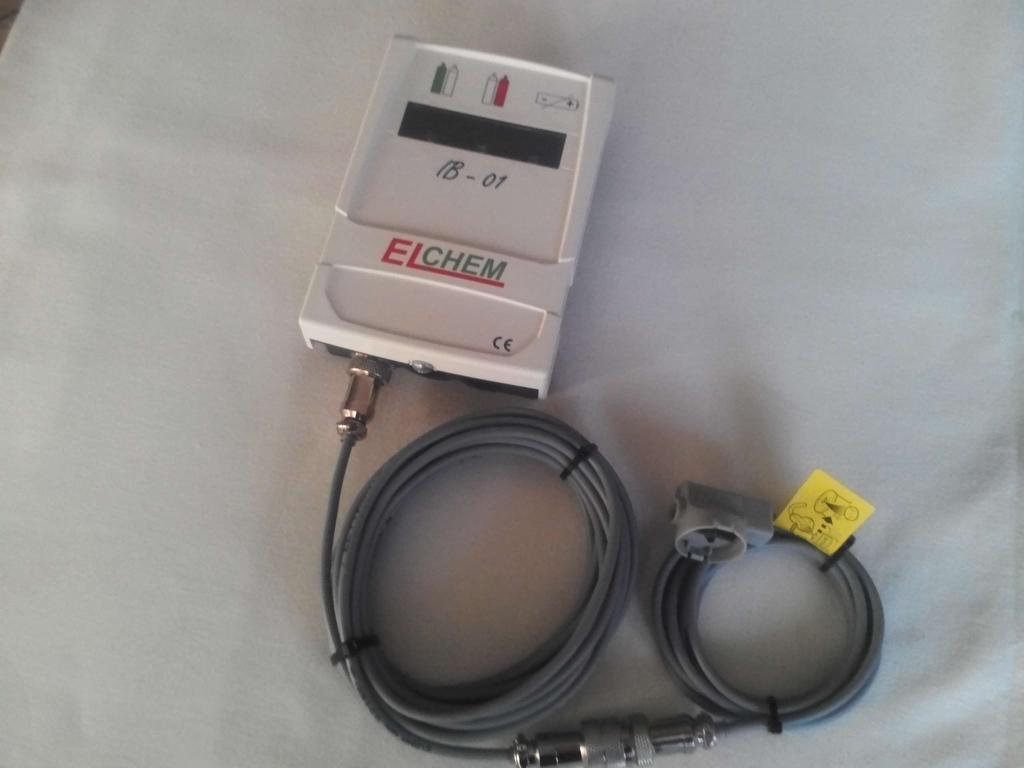

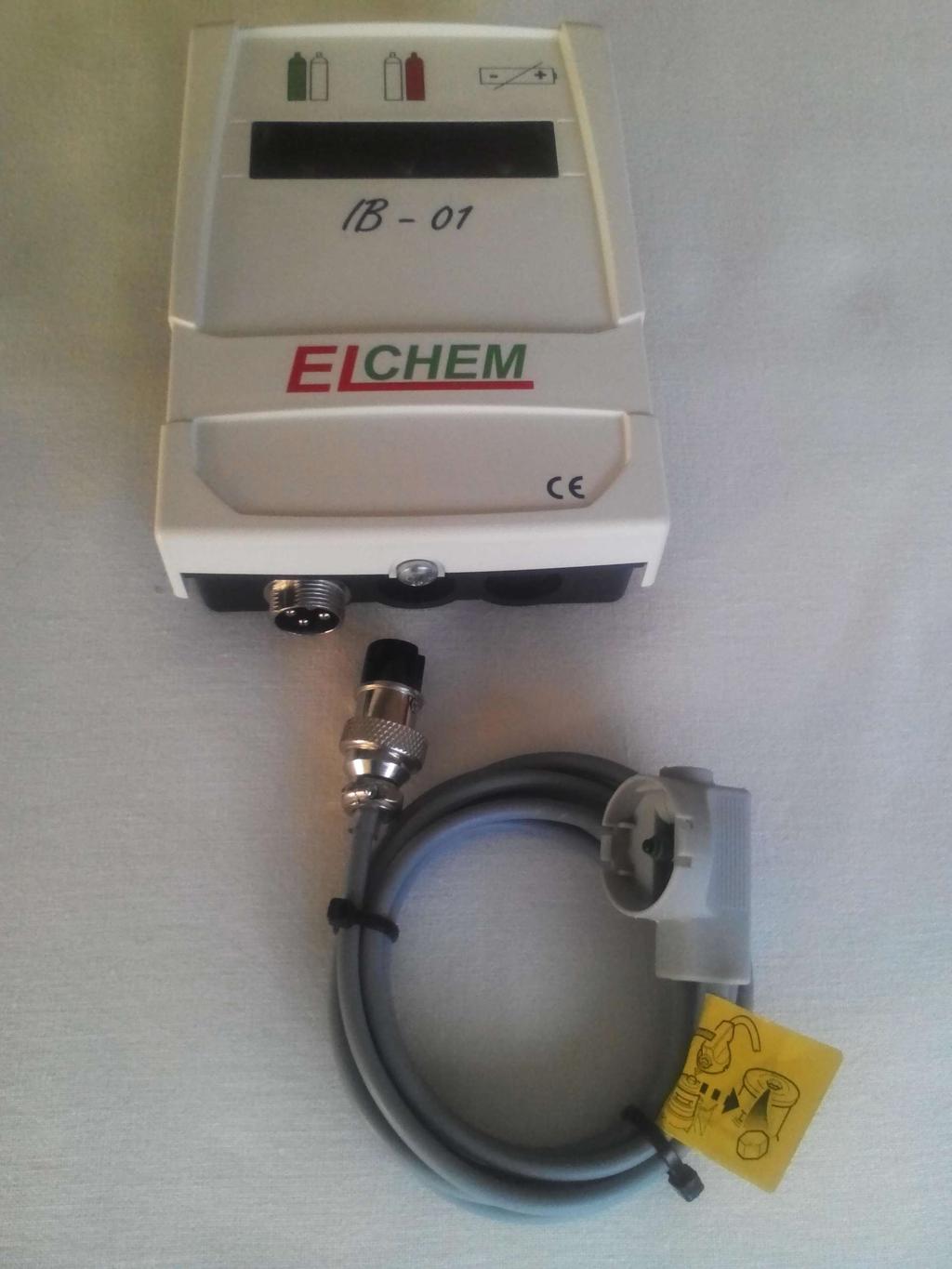

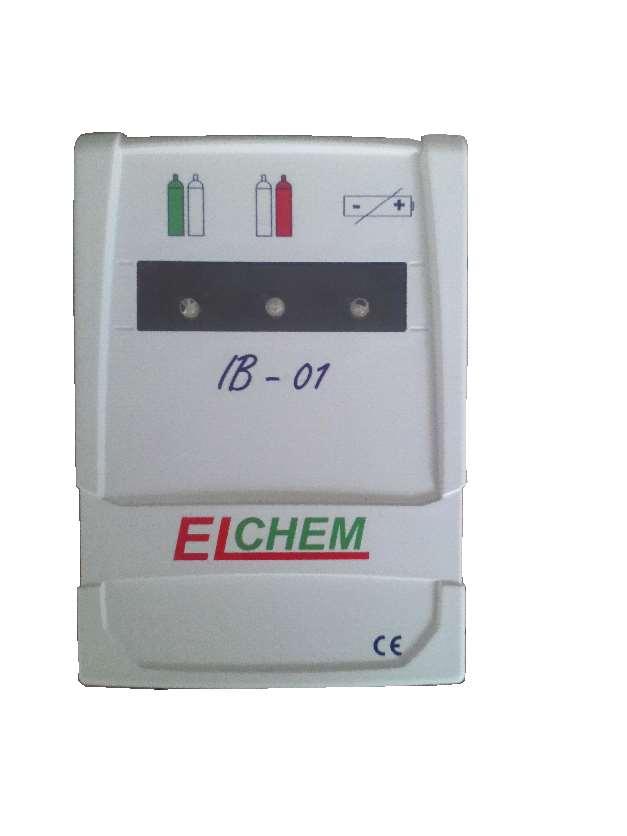

2 Diody typu LED Gniazdo i śruba mocująca Zdjęcie nr. 1 Zdjęcie nr Dane techniczne Zasilanie : 9 V bateria Typ 6F22 Pobór prądu : 0,5 ma Sygnalizacja minimalnego napięcia: 4,5 V Waga: 0,4 kg 3 1 DEKLARACJA ZGODNOŚCI WE 2 Miesiąc/Rok: Producent: Adres: Nazwa produktu: 1 Gniazdo 2 Śruba 1 - Odpowiednie ciśnienie w butli (zielona) 2 Niskie ciśnienie w butli (czerwona) 3 Niskie napięcie baterii (żółta) Podłączenie kabla z czujnikiem do sygnalizatora Zdjęcie nr. 3 Podłączenie kabla z czujnikiem i kabla przedłużającego do sygnalizatora Zdjęcie nr. 4 Luty 2015 rok ELCHEM s.c. ul. Narcyzowa 10, Tulce POLSKA Sygnalizator napełnienia butli LPG Typ IB 01 Niniejszym potwierdzamy podstawowe wymagania dotyczące zdrowia i bezpieczeństwa zawartych w następujących dyrektywach : - dyrektywa niskonapięciowa 2006/95/WE - dyrektywa kompatybilności elektromagnetycznej 200/108/WE oraz z następującymi normami: - EN : EN 55015: EN :2007 Data: Data wydania CE: 2015 rok Osoba odpowiedzialna za przygotowanie dokumentacji: Maciej Kantel ul. Glebowa 38 D, Poznań Kabel z czujnikiem Kabel przedłużający Podpis osoby upoważnionej Kabel z czujnikiem

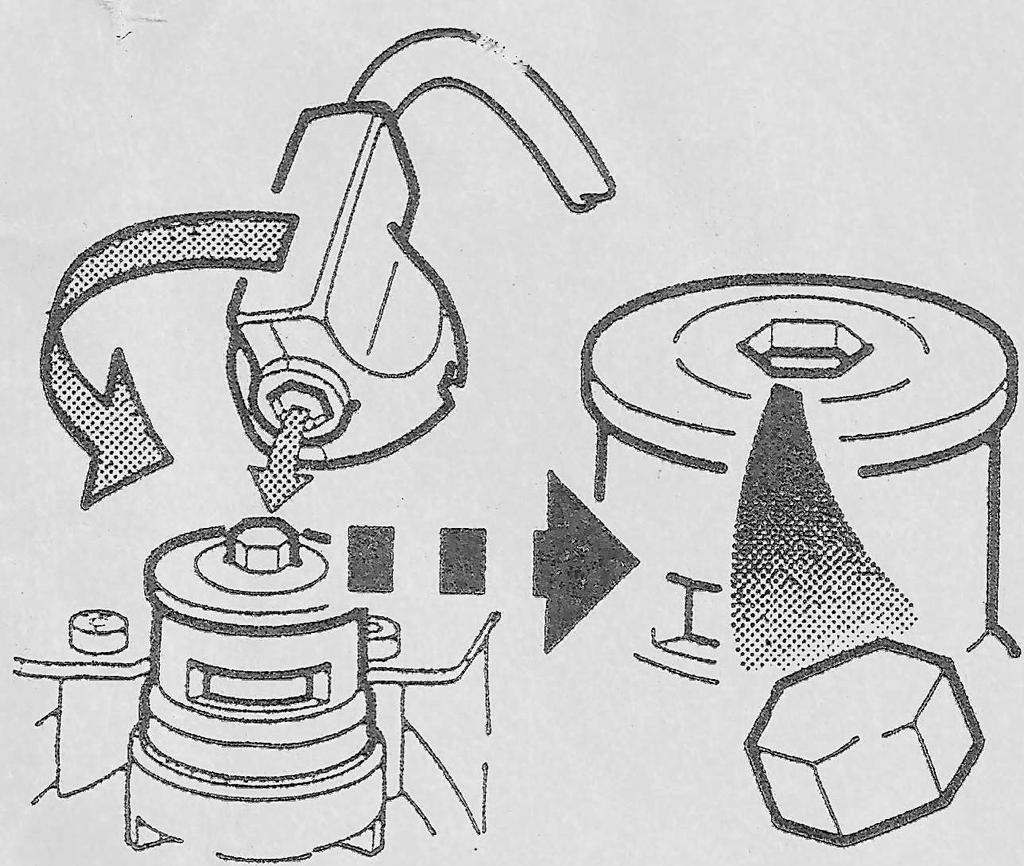

3 Wciskając przycisk w czujniku położenia powodujemy zgaszenie diody LED czerwonej a zapalenie się diody LED zielonej. Wyjmujemy wtyk z gniazda / gaśnie dioda LED /. Po wykonaniu sprawdzenia należy zamontować kabel łączący sygnalizator z automatycznym przełącznikiem. Montaż kabla należy wykonać wyłącznie w pomieszczeniach zamkniętych. 6. Uruchomienie 1. Nałożyć czujnik zmiany położenia na automatycznym przełączniku / jak na poniższym rysunku / 1. Wstęp Serdecznie gratulujemy zakupu Sygnalizatora IB 01. Sygnalizator charakteryzuje się wysoką jakością, został przed dostarczeniem do sprzedaży starannie poddany kontroli. Instrukcja obsługi stanowi element składowy produktu i zawiera ona ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed przystąpieniem do eksploatacji Sygnalizatora IB 01 należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi. 2. Zastosowanie zgodne z przeznaczeniem 2. Do gniazda w panelu należy podłączyć wtyk Włożenie wtyku powoduje załączenie zasilania z baterii układu elektronicznego. 3. Załączyć zawory odcinające gaz przy butlach. Przy napełnionej butli podstawowej zapali się dioda LED w kolorze zielonym. 4. Sygnalizacja diody LED w kolorze czerwonym, określa nam przełączenie zasilania gazem z butli rezerwowej. Należy zamknąć zawór odcinający przy butli podstawowej i wymienić ją na nową w pełni naładowaną. Po wymianie należy otworzyć zawór odcinający dopływ gazu z butli podstawowej oraz przełączyć automatyczny przełącznik na pozycje podstawową, zapali się dioda LED w kolorze zielonym. 7. Bateria zasilająca sygnalizator Zasilanie układu sygnalizatora odbywa się z baterii o napięciu 9 V typu 6F22. Sygnalizowanie niskiego napięcia baterii odbywa się poprzez zapalenie się diody LED w kolorze żółtym. W takim przypadku należy w w ciągu 48 godzin od chwili zauważenia tego faktu wymienić baterię. Zużytą baterię należy oddać do odpowiednich punktów zbiórki w celu poddania recyklingowi. Sygnalizator przeznaczony jest do współpracy z Automatycznym przełącznikiem typu AUV lub 0225 AUV produkcji GOK Regler & Armaturen GmbH. Przeznaczony jest do stosowania w instalacjach LPG wielobutlowych przydomowych i przemysłowych o ciężarze napełnienia do 33 kg. 3. Budowa W skład zestawu Sygnalizatora IB 01 wchodzi: - panel sygnalizatora, - osprzęt. Panel Sygnalizatora W części czołowej wyposażony jest w trzy diody LED w kolorach zielonym, czerwonym, żółtym / zdjęcie nr. 1 /. Każdy z kolorów diod określa odpowiedni stan sygnalizacji / opis w dalszej części instrukcji /. Wnętrze panelu zabudowane jest elementami elektroniki oraz źródłem zasilania sygnalizatora w postaci baterii o napięciu 9 V typu 6F22. Dostęp do wnętrza panelu w celu wymiany baterii jest możliwy po wykręceniu śruby mocującej w dolnej części panelu / zdjęcie nr. 2 / Opis wymiany baterii w dalszej części

4 Osprzęt Osprzęt stanowią dwa kable typu LIYY 2 x 0,34 mm. Pierwszy z jednej strony zabudowany jest czujnikiem zmiany położenia automatycznego przełącznika, a z drugiej strony zabudowany jest 4-pinowym gniazdem żeńskim. Drugi kabel, przedłużający zakończony jest z jednej strony 4-pinowym gniazdem męskim a z drugiej gniazdem żeńskim. Kabel ten użytkownik może zastosować w przypadku, gdy odległość pomiędzy panelem sygnalizatora a automatycznym przełącznikiem przekracza odległość 1,4 m. Rys. nr Montaż Panel sygnalizatora należy zamontować na ścianie w miejscu widocznym dla użytkowników instalacji wielobutlowej LPG i w miarę w nienasłonecznionym miejscu. W celu dokonania montażu należy: - wykręcić śrubę w dolnej części panelu i zdjąć przednią obudowę panelu / zdjęcie nr. 2 / - przygotować 3 kołki rozporowe o średnicy 6 mm wraz z śrubami / w zestawie panelu sygnalizatora /. - wykonać otwory w ścianie wg rys. nr 1, umieścić kołki w ścianie i wkrętami zamocować obudowę tylną panelu do ściany. - zwrócić uwagę czy bateria zasilająca nie uległa wypadnięciu z pojemnika baterii. - nałożyć przednią część panelu i wkręcić śrubę mocującą w dolnej części panelu 5. Sprawdzenie poprawności działania sygnalizatora. a/ do gniazda w panelu należy podłączyć wtyk z czujnikiem położenia Automatycznego Przełącznika. Włożenie wtyku powoduje załączenie zasilania z baterii układu elektronicznego i zapalenie się diody LED w kolorze czerwonym. Wciskając przycisk w czujniku położenia powodujemy zgaszenie diody LED czerwonej a zapalenie się diody LED zielonej. b/ wyjmujemy wtyk z gniazda / gaśnie dioda LED /. Kabel z czujnikiem położenia z uwagi na jego krótki odcinek ( 1,4 m), przedłużamy kablem zakończonym 4-pinowym gniazdem męskim, drugi koniec kabla przedłużającego wkładamy do gniazda w panelu
