1 to kompletny moduł obejmujący siłownik dla protokołu Modbus, zawierający czujnik dynamicznej różnicy ciśnień do zależnych od przepływu regulatorów oraz interfejs użytkownika z trzycyfrowym wyświetlaczem, pozwalający na monitorowanie przepływu powietrza i ustawianie wartości bez konieczności użycia urządzeń zewnętrznych. Zakres eksploatacyjny regulatora w chwili dostarczenia jest ustawiony na standardową wartość 0 10 V. Sposób zmiany zakresu eksploatacyjnego na 2 10 V opisano w rozdziale Ustawianie wartości skróconej instrukcji obsługi. Można także wymusić sterowanie regulatorem poprzez zamknięcie styków (zegar, detektor obecności itp.) w celu obejścia ustawionych maksymalnych lub minimalnych wartości ciśnienia powietrza. Możliwe jest także stosowanie regulatora niezależnie bez jakiegokolwiek sterowania zewnętrznego. 1 (8)

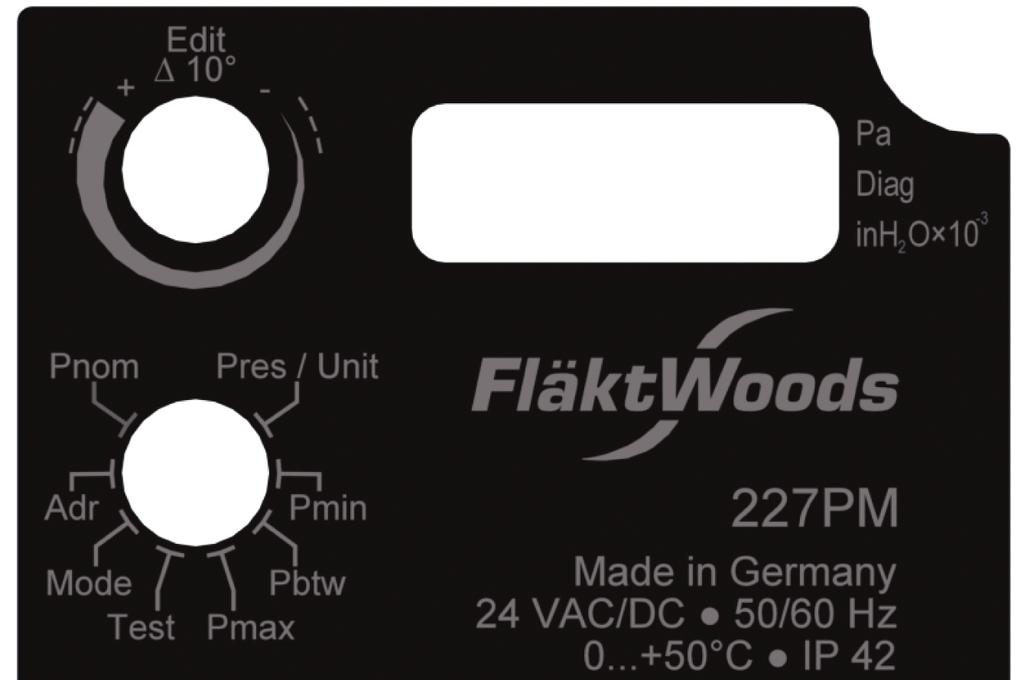

2 Schemat połączeń Interfejs użytkownika Do siłowników podłączono oznaczone kolorami i ponumerowane przewody. Na pokrywie siłownika znajdują się dwa przełączniki, przełącznik wartości (1) i przełącznik funkcji (2). Znajduje się tam także trzycyfrowy wyświetlacz (3), który wyświetla wybrane funkcje, wartości i jednostki. BU-BN BU-BK BU-GY Obciążenie dla wyjścia GY napięcie robocze sygnał układu sterowania sygnał zwrotny 24 V AC/V DC V / V V / V maks. 0,5 ma Należy zachować prawidłową biegunowość na stykach uzwojenia wtórnego. Wszystkie przewody wspólne i sygnałowe ( ) muszą być podłączone szeregowo. Nieprawidłowa biegunowość może spowodować uszkodzenie regulatora lub błąd operacyjny. Należy zapewnić ochronę przed przeciążeniem dla napięcia liniowego i w razie potrzeby odłączyć. Uwzględnić spadek ciśnienia przy podłączaniu wielu siłowników równolegle. Zob. instrukcja Montaż i serwisowanie regulatora pokojowego STRA, gdzie znajdują się szczegółowe informacje na temat podłączania siłownika do regulatora pokojowego. W przypadku stosowania regulatorów innych firm należy pamiętać o użyciu oddzielnego transformatora dla regulatora, jeśli regulator jest zasilany z prostownika pełnookresowego. 2 (8)

3 Ustawianie wartości, skrócona instrukcja Funkcje, szczegółowy opis Jeśli siłownik jest podłączony do źródła zasilania, ustawień można dokonać przy użyciu przełączników, na przykład z użyciem śrubokrętu. 1. Wybrać jednostkę ciśnienia: Kropka w prawym górnym lub prawym dolnym rogu wyświetlacza wskazuje używaną jednostkę, Pa lub-h2ox10-3. W razie potrzeby zmiany należy obracać przełącznik funkcji, aż wskaże Pres/Unit ( Jednostka ciśnienia ). Następnie obrócić przełącznik wartości, aż kropka na wyświetlaczu pojawi się w drugim położeniu. Po dokonaniu wyboru trzy kreski (- - -) na wyświetlaczu migną dwa razy informując o zapisaniu nowego ustawienia. 2. Ustawianie wartości Pmax: Obracać przełącznik funkcji, aż wskaże on Pmax. Następnie obracać przełącznik wartości, aż na wyświetlaczu pojawi się żądana wartość ciśnienia. Po dokonaniu wyboru wyświetlacz mignie dwa razy informując o zapisaniu nowego ustawienia Pmax. 3. Ustawianie wartości Pmin: Obracać przełącznik funkcji, aż wskaże on Pmin. Następnie obracać przełącznik wartości, aż na wyświetlaczu pojawi się żądana wartość ciśnienia. Po dokonaniu wyboru wyświetlacz mignie dwa razy informując o zapisaniu nowego ustawienia Pmin. 4. Wybór zakresu sygnału wejściowego: Obracać przełącznik funkcji, aż wskaże on Mode ( Tryb ). Na wyświetlaczu wyświetlana jest aktualnie używana wartość, 0 n dla zakresu 0-10 V lub 2 n dla zakresu 2-10 V. Jeśli konieczne jest dokonanie zmiany, należy obracać przełącznik funkcji, aż na wyświetlaczu pojawi się żądana wartość. Po dokonaniu wyboru nowy zakres zostanie zapisany, a wyświetlacz mignie dwa razy, by o tym poinformować. 1. Przełącznik wartości Przełącznik wartości pozwala na zmianę wartości. Położenie strzałki ukazuje ustawioną wartość. Zmiany są wyświetlane natychmiast przy zmianie położenia przełącznika w zakresie ±10 od aktualnego położenia. Podczas obracania przełącznika w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara wyświetlane zostaną odpowiednie wartości. 2. Przełącznik funkcji Przełącznik funkcji pozwala na wybór funkcji w zależności od jego położenia. Jeśli nie wybrano funkcji, na wyświetlaczu pojawią się trzy kreski (- -). Pres / Unit (Jednostka ciśnienia) Wyświetla ciśnienie w Pa lub inh2ox10-3; Diag (Diagnostyka) służy do celów diagnostycznych. Odczyt można także uzyskać przy użyciu sygnału zwrotnego U. Wyświetlacz zaczyna migać, jeśli siłownik dotrze do końca drogi ruchu przed dostosowaniem rzeczywistej wartości ciśnienia do wartości referencyjnej. Zbyt duży przepływ (zmierzona różnica ciśnień wyższa niż 300 Pa) jest oznaczony na wyświetlaczu małym kółkiem. Obrót przełącznikiem wartości pozwala na wybór jednostki. Kropka w prawym górnym rogu wyświetlacza: stosowana jednostka przepływu to Pa. Kropka w prawym górnym rogu wyświetlacza: stosowana jednostka ciśnienia to inh2ox10-3. Pmin Umożliwia ustawienie żądanego ciśnienia minimalnego dla zewnętrznego sygnału referencyjnego Y=0V/2V poprzez obrót przełącznikiem wartości. Wybrana wartość jest wyświetlana na wyświetlaczu w Pa lub inh2ox10-3. Pmax Umożliwia ustawienie żądanego ciśnienia maksymalnego dla zewnętrznego sygnału referencyjnego Y=10V poprzez obrót przełącznikiem wartości. Wybrana wartość jest wyświetlana na wyświetlaczu w Pa lub inh2ox (8)

4 Test Sygnały wejściowe (analogowe) Otwiera menu diagnostyczne. Wszystkie zewnętrzne sygnały wejściowe na przewodzie Y są pomijane, a regulator pracuje wyłącznie w oparciu o wybraną funkcję pominięcia. Wszystkie funkcje pominięcia są wyłączane po przekroczeniu limitu czasu 10 godzin. Sygnał wejściowy Y pozwala na sterowanie siłownikiem VAV zależnie od wybranego trybu eksploatacji. Po wyborze funkcji wyświetlacz przełącza się między ciśnieniem (czas wyświetlania 8 s) a funkcją (czas wyświetlania 2 s). Tryb WYŁ. jest przełączany na zmianę z sygnałem Y. W trybie 0 10 V DC sygnał wejściowy Y odpowiada następującym wartościom ciśnienia: a ciśnienie odpowiada Y = 0 V DC jako (Pmin) i Y = 10 V DC jako (Pmax) Wybór innej funkcji spowoduje wyłączenie funkcji diagnostycznej i ustawi ją automatycznie na WYŁ. Odpowiednie symbole są przełączane i służą jako wskaźniki. W trybie 2 10 V DC sygnał wejściowy Y odpowiada następującym wartościom ciśnienia: op(en) (Otwórz) otwiera siłownik cl(ose) (Zamknij) zamyka siłownik a ciśnienie odpowiada Y = 2 V DC jako (Pmin) i Y = 10 V DC jako (Pmax) Hi(gh) (Wysoka wartość) wymusza Pmax Lo(w) (Niska wartość) wymusza Pmin on (wł.) Tryb testowy jest włączony. Siłownik pozostaje w aktualnym położeniu. off (wył.) Tryb testowy jest wyłączony. Siłownik rozpoczyna sterowanie zgodnie z sygnałem zewnętrznym Y. Tryb 2 10 V DC obejmuje specjalną funkcję zamykania sygnałem wejściowym Y = 0 V DC. Zob. także rys. 1 Sygnał referencyjny Y Tryb Pozwala na ustawienie zakresu wejściowego sygnału (0 10 V lub 2 10 V) przez obrót przełącznikiem wartości. Zakres sygnału zwrotnego U odpowiada Rys. 1 Sygnał referencyjny Y 0-n zakres sygnału to 0 10 V 2-n zakres sygnału to 2 10 V Adr Nieużywany. Pnom Stosowany do skompensowania długości sondy pomiarowej. Jeśli sonda jest dłuższa niż 10 m, należy skontaktować się z działem pomocy technicznej firmy. 4 (8)

5 Sygnały wyjściowe (analogowe) Sterowanie wymuszane W trybie 0 10 V DC sygnał wyjściowy U odpowiada następującym wartościom ciśnienia: Regulator można poddać sterowaniu wymuszonemu z przybieraniem następujących pozycji z użyciem zamykania styków (zob. rys. 3). (Otwieranie) Y= dodatnia wyprostowana fala półokresowa z zasilania 24 V AC i do obliczania ciśnienia rzeczywistego Pact z sygnału zwrotnego U: (Zamykanie) Y= podłączenie do przewodnika uziemienia 24 V AC (tylko w trybie 2 10 V DC) (Pmax) Y= pełnookresowa fala z zasilania 24 V AC (Pbtw) Y= ujemna wyprostowana fala półokresowa z zasilania 24 V AC W trybie 2 10 V DC sygnał wyjściowy U odpowiada następującym wartościom ciśnienia: (Pmin) Y= odłączono i do obliczania ciśnienia rzeczywistego Pact z sygnału zwrotnego U: Zob. także rys. 2 Rzeczywiste ciśnienie U Rys. 3 Funkcje wymuszonego sterowania Rys. 2 Rzeczywiste ciśnienie U 5 (8)

6 Ustawianie regulatora na stałe ciśnienie Wyświetlacz Regulator można ustawić na stałe ciśnienie pomijając wszystkie analogowe wejścia Y. Funkcja ta może być stosowana jako zaawansowana funkcja diagnostyczna. Wyświetlacz (3) wykorzystuje liczby 7-segmentowe z pełnymi 3 cyframi. Dodatkowe znaki to małe kółko, trzy kwadratowe kropki i dwa ukośniki. Aby możliwe było uruchomienie tej funkcji, Pmax musi być ustawiona na 0. Pojawia się kropka oznaczenia trybu diagnostycznego, a regulator wykorzystuje Pmin jako wartość stałego ciśnienia do sterowania. Użyć funkcji Pmin do ustawienia żądanego stałego przepływu powietrza. Kwadratowe kropki są stosowane z tekstem drukowanym zewnętrznie do wizualizacji niektórych funkcji lub jednostek (Pa, inh2ox10-3). Ich celem jest oznaczanie jednostki wartości ukazanej na wyświetlaczu. W przedstawionym przykładzie może to być Pa, inh2ox10-3 /h, l/s lub aktywny tryb diagnostyczny (funkcja diagnostyczna). Zbyt duży przepływ (zmierzona różnica ciśnień wyższa niż 300 Pa lub 1,2 nh2ox10-3) jest oznaczony na wyświetlaczu małym kółkiem przy pierwszej cyfrze. Jeśli regulator próbuje osiągnąć wartość referencyjną i ciśnienia rzeczywiste, jest to przedstawione w postaci migającej kropki dla wybranej jednostki. Jeśli regulator nie może osiągnąć ciśnienia referencyjnego i rzeczywistego, i dotrze do końca drogi ruchu, cały wyświetlacz zacznie migać sygnalizując ten problem. Zob. poniższe przykłady: 1 Pa 10 Pa 100 Pa 6 (8)

7 Dane techniczne Zasilanie elektryczne Nadnapięcie Zużycie mocy Sygnał wejściowy Impedancja wejściowa Sygnał zwrotny Dopuszczalna temperatura otoczenia: - eksploatacyjna - przechowywania - wilgotność 24 V AC/V DC ± 20%, 50/60 Hz Do 40 V DC, maksymalnie przez 5 s 4 VA/5 Nm, 4,5 VA/10 Nm Proporcjonalny do [V min...v max ] 0 10 / 2 10 V DC, lub 0 20 / 4 20 ma z rezystorem 500 Ω i sterowaniem pominięcia >50 kω 0 10 / 2 10 V DC proporcjonalnie do objętości przepływającego powietrza Wymiary 0 C do 50 C (32 F do 122 F) -20 C do 80 C (-4 F do 176 F) 5-95% wilgotności względnej, bez kondensacji 7 (8)

8 Okablowanie Sterowanie równoległe dla dwóch regulatorów ciśnienia Sterowanie nadrzędny-podrzędny dla dwóch regulatorów ciśnienia Stałe ciśnienie 8 (8)
