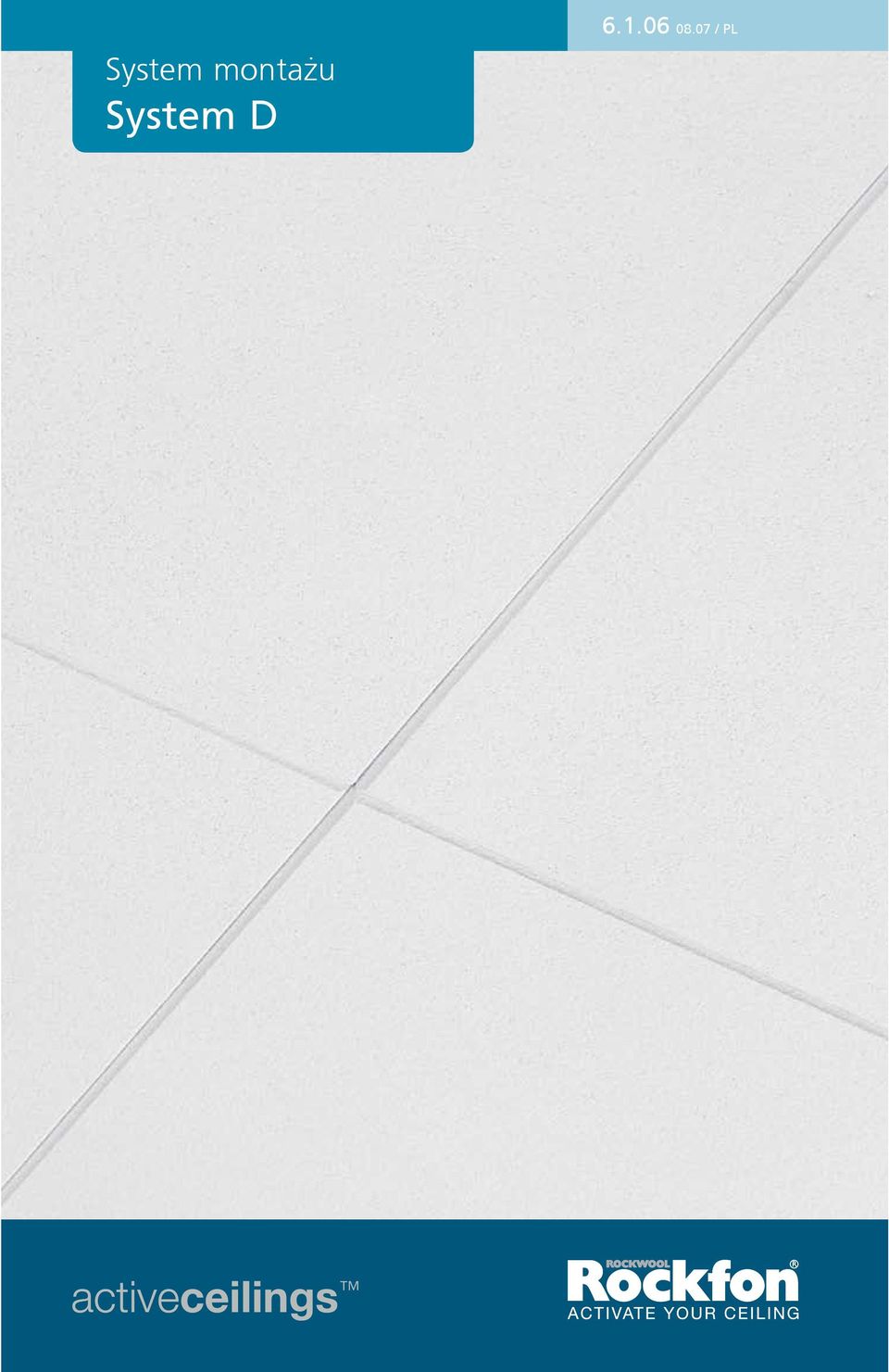

1 System montażu System D / PL

2 System D Płyty Rockfon z krawędzią D są przeznaczone do montażu w tym systemie Płyty o następujących wymiarach modularnych (mm) mogą być mon- 5 towane w tym systemie: x, 900 x 900, x 300 i 100 x Przy projektowaniu sufitu z użyciem Systemu D profile nośne są zwykle rozmieszczone 100 mm osiowo co 100 mm. Szyny 7 mm schodkowe Z są rozmieszczane w odległościach dostosowanych do szerokości montowanych płyt. Dopuszczalne obci¹ enie konstrukcji (równomiernie roz³o one) Maksymalna nośnośæ konstrukcji (kg/m²) Wymiary modularne (mm) x 100 x 100 x x 100 Odleg³ości pomiêdzy zawiesiami 100 mm W celu poznania dalszych szczegółów dotyczących dopuszczalnego obciążenia konstrukcji montowanej w systemie D prosimy o kontakt z firmą Rockfon. D = minimalna wysokość montażu umożliwiająca łatwy montaż i demontaż płyt. Minimalna wysokośæ monta u D Grubośæ p³yty (mm) Wymiary modularne (mm) 0 x 100 x 100 x x 100 *) Wymagana szyna schodkowa Z o wysokości 57 mm. D D (mm) 50 67*) Opis System montażu D jest systemem o ukrytej konstrukcji, wykorzystującym profile wykonane ze stali ocynkowanej. System składa się z profili nośnych (identycznych z profilami nośnymi systemu Systemu T4) oraz prostopadle podwieszonych pod nimi szyn schodkowych Z. Płyty Rockfon z krawędzią D mogą być łatwo montowane i demontowane przy użyciu tego systemu konstrukcji. Pozwala to na stworzenie płaskiego, monolitycznego sufitu z równoczesną możliwością demontażu płyt i łatwego dostępu do przestrzeni instalacyjnej. Konstrukcja montowana w systemie D może być zarówno podwieszona do stropu konstrukcyjnego, lub też bezpośrednio do niego przymocowana. Do podwieszania konstrukcji wykorzystuje się zwykle regulowane zawiesia mocowane Do montażu bezpośredniego stosowane są dwie metody: szyny schodkowe (nie stosując w tym przypadku profili nośnych) mocowane do stropu lub do listew drewnianych za pomocą klamer Z lub też mocowanie profili nośnych za pomocą uchwytów zaciskowych do stropu. Uchwyty zaciskowe dają w efekcie 3 różne wysokości montażu (ok 100 mm, 130 mm, 150 mm przy modułach x, 100 x 300, 100 x oraz o 17 mm więcej przy module 100 x 100).

3 Rozmieszczenie elementów konstrukcyjnych i poszczególne komponenty systemu Możliwości rozmieszczenia elementów konstrukcyjnych i rozstaw zawiesi 100 mm x Profil g³ówny Szyna Z Wieszak 100 mm Sk³adniki systemu i wskazówki dotycz¹ce zu ycia Ilośæ/m Profile nośne i zawiesia rozmieszczone co 100 mm Profil nośny 5 ) d³: 3700 mm Szyna schodkowa Z 1 d³: 4000 mm ) Wieszak regulowany 4 ) 5 ) Uchwyt zaciskowy 5 ) (do monta u bezpośredniego) 4 Klamra Z ) 5 Klips Z ) (do monta u bezpośredniego szyn schodkowych Z do stropu) ¹cznik K¹townik przyścienny d³: 3000 mm Gzyms wewnêtrzny daj¹cy efekt cienia d³ mm Sprê yna brze na K¹townik usztywniaj¹cy L ) d³: 1195 mm Wymiary modularne (mm) 1,68 mb 0,70 szt 0,70 szt 0,40 szt 1,40 szt 0,4 szt 3 ) 3 ) 3 ) ,36 mb 0,70 szt 0,70 szt,80 szt,80 szt 0,84 szt 3 ) 3 ) 3 ) 100 1,68 mb 0,70 szt 0,70 szt 1,40 szt 1,40 szt 0,4 szt 3 ) 3 ) 3 ) ,84 mb 0,70 szt 0,70 szt 0,70 szt 0,70 szt 0,1 szt 3 ) 3 ) 3 ) 1,39 szt Specjalna szyna schodkowa Z o wysokości 57 mm jest wymagana dla modu³u 100 x 100 mm.

4 Możliwości połączeń przyściennych Poniżej znajduje się kilka możliwości wyboru wykończeniowych listew przyściennych. Dalsze informacje i opisy można znaleźć w części 6. Katalogu Rockfon. 1. Kątownik przyścienny.. Listwa dająca efekt cienia i kątownik przyścienny. 3. Gzyms wewnętrzny dający efekt cienia. 4. Drewniany gzyms wewnętrzny dający efekt cienia. 5. Prosta listwa gipsowa. Montaż instalacji W systemie konstrukcji D wypełnionym płytami Rockfon można łatwo montować rozmaite typy instalacji i akcesoriów, w tym również oprawy oświetleniowe. Nie wolno punktowo opierać żadnych instalacji na spodniej powierzchni płyt. Ciężar instalacji powinien być równomiernie rozłożony na powierzchni płyty lub przeniesiony na konstrukcję (na szyny schodkowe lub w przypadku cięższych instalacji na profile nośne) za pomocą odpowiednich ramion podtrzymujących lub sztywnej płytki (wykonanej zwykle ze sklejki lub lekkiego metalu). W przypadku montażu jakichkolwiek instalacji w płytach, zalecane jest używanie kątowników L wsuniętych w nie podparte brzegi płyt. Ma to zapobiec wypaczaniu się płyt pod ciężarem instalacji i spowoduje, że sufit pozostanie płaski. Alternatywą jest niezależne podwieszenie elementu instalacyjnego bezpośrednio do stropu. Oświetlenie Prosimy o zapoznanie się z rozdziałem 6. szczegółowych informacji i porad odnośnie montażu oświetlenia punktowego, opraw kierunkowych i modularnych opraw oświetleniowych. W przypadku montażu modularnych opraw oświetleniowych, z uwagi na specyficzną konstrukcję systemu D (nadwieszona krawędź), należy upewnić się, że oprawa będzie pasować. Prosimy o kontakt z firmą Rockfon w celu uzyskania informacji o producentach oferujących oprawy dedykowane do systemu D. Wentylacja Prosimy o zapoznanie się z rozdziałem 6. montażu systemów wentylacyjnych oraz klimatyzacyjnych. Głośniki Prosimy o zapoznanie się z rozdziałem 6. montażu głośników. Detektory dymu Prosimy o zapoznanie się z rozdziałem 6. montażu detektorów dymu. Zraszacze Prosimy o zapoznanie się z rozdziałem 6. montażu zraszaczy i systemów przeciwpożarowych.

5 Wskazówki dotyczące montażu Wykończenia przyścienne Połączenia pomiędzy sufitem a ścianami lub innymi powierzchniami pionowymi Listwa wykończeniowa powinna być przymocowana do pionowych powierzchni na zalecanym poziomie za pomocą odpowiednich zamocowań rozmieszczonych co maksimum 450 mm. Należy się upewnić, czy sąsiadujące listwy przyścienne ściśle do siebie przylegają, a także czy listwa nie jest skręcona i utrzymuje poziom. Dla najlepszego efektu estetycznego należy użyć możliwie najdłuższych listew. Minimalna zalecana długość listwy wynosi 300 mm. Połączenia pomiędzy sufitem a łukowatymi powierzchniami pionowymi Użycie fabrycznie uformowanej wygiętej listwy przyściennej jest najbardziej właściwą metodą. Należy ją zamontować zgodnie z opisem z poprzedniego punktu. Firma Rockfon może dostarczyć szczegółowych informacji dotyczących łukowatych listew na zamówienie. Narożniki Listwy przyścienne powinny być przycięte (zwykle pod kątem 45 ) oraz ściśle dopasowane na wszystkich połączeniach narożnych. Połączenia na wewnętrznych narożnikach przy użyciu metalowych listew mogą się nakładać, jeżeli nie istnieją inne specyficzne zalecenia. Konstrukcja nośna Jeżeli nie obowiązują inne zalecenia, płyty sufitowe powinny być rozmieszczone symetrycznie, a tam, gdzie to możliwe, szerokość skrajnych płyt powinna przekraczać 00 mm. Montaż przy użyciu zawiesi (lub bezpośrednio do stropu za pomocą uchwytów zaciskowych) Górne końce zawiesi (uchwytów zaciskowych) powinny być przymocowane za pomocą odpowiednich zamocowań do stropu (lub innej konstrukcji nośnej budynku). Dolne końce powinny być zamocowane do profili (zaciśnięte na profilach) nośnych systemu D w rozstawie 100 mm. Profile nośne powinny być rozmieszczone osiowo co 100 mm na odpowiedniej wysokości i wypoziomowane. Maksymalna odległość pierwszego zawiesia (uchwytu zaciskowego) na profilu nośnym od ściany (lub listwy przyściennej) wynosi 450 mm. Mogą być niezbędne dodatkowe zawiesia, aby utrzymać ciężar instalacji i dodatkowych akcesoriów montowanych zarówno nad jak i podwieszonych pod konstrukcją sufitu. Siatka modularna 100 x 300 mm w osiowym rozstawie 300 mm, prostopadle na każdym z połączeń. Siatka modularna 100 x mm w osiowym rozstawie mm, prostopadle na każdym z połączeń. Siatka modularna x mm w osiowym rozstawie mm, prostopadle na każdym z połączeń. Siatka modularna 100 x 100 mm w osiowym rozstawie 100 mm, prostopadle na każdym z połączeń. Pomiędzy nie podparte na szynach schodkowych krawędzie należy wsunąć kątowniki usztywniające L o długości 1195 mm każdy. Montaż płyt Montaż płyt wykonać zgodnie z Rys. D1. Zalecane jest używanie rękawiczek podczas montażu płyt. Płyty Rockfon są łatwe do cięcia za pomocą ostrego noża. Widoczne płaszczyzny przecięcia należy pomalować farbami Rockfon do malowania krawędzi. Jeśli konieczne, płyty skrajne należy przyciąć ostrym nożem tak, aby na listwie przyściennej oparte było 7 mm płyty. Następnie należy zamontować skraje płyty tak jak pokazano na Rys. D, używając sprężyn brzeżnych w rozstawie mm. Rys. D1 Rys. D Rys. D3 Montaż bezpośrednio do stropu za pomocą klamer Należy przymocować do stropu przy pomocy klamer Z rozstawionych co 100 mm szyny schodkowe Z w osiowym rozstawie zgodnym z modułem płyt (zobacz rys. D3). Odległość pomiędzy szynami Z winna wynosić: dla płyt 100 x mm dla płyt x mm dla płyt 100 x mm dla płyt 100 x mm Po zamocowaniu szyn Z, należy zamontować płyty jak opisano w punkcie Montaż płyt. Maksymalna odległość pierwszej klamry na szynie schodkowej od ściany (lub listwy przyściennej) wynosi 450 mm Akcesoria Zawiesia 3 Do podwieszania systemu D zalecane jest użycie regulowanych wieszaków. Do montażu bezpośredniego należy użyć klamer Z lub uchwytów zaciskowych. 1

6 Sierpień 007 Zastrzega się prawo do zmian produkcyjnych i technicznych bez wcześniejszego ostrzeżenia. Rockfon Sp. z o.o. nie odpowiada za błędy w druku System D PL MADE IN POLAND Firma Rockfon z własną fabryką w Cigacicach jest jedynym w Polsce producentem sufitów podwieszanych opartych na płytach z wełny skalnej. Łączy się to z wieloma korzyściami dla naszych klientów: lokalna produkcja zapewnia szybką i pewną dostawę. bliski kontakt z polskim rynkiem oznacza możliwość szybkich zmian i dopasowanie się do aktualnych potrzeb rynku. wykształcony personel fabryki gwarantuje produkty wysokiej jakości. Korzyści te są również doceniane poza granicami Polski, gdzie produkty Rockfon z polskiej fabryki w Cigacicach sprzedawane są na całym świecie. ROCKFON Sp. z o.o. Rockfon Sp. z o.o. jest częścią Rockwool International Group największego na świecie producenta wełny mineralnej. Rockfon oferuje szeroki wachlarz systemów sufitowych dla służby zdrowia, handlu, sportu i rekreacji oraz przemysłu. Systemy sufitowe Rockfon wykonane z wełny mineralnej odzwierciedlają najwyższą jakość wykonania i bardzo ładny design co gwarantuje optymalną atmosferę w pomieszczeniach. ACTIVATE YOUR CEILING Rockfon produkuje i udoskonala systemy sufitowe, które aktywnie rozwiązują wiele problemów znanych nam w nowoczesnych budynkach i występujących w pracach renowacyjnych. Produkty Rockfon są znane z designu, estetyki, bardzo łatwej instalacji jak również z właściwości niepalnych i pochłaniania dźwięku. Zapewnia to naszym produktom najwyższą jakość, ekonomiczność i dopasowanie do dzisiejszych trendów i nowoczesnych rozwiązań w budownictwie. Szeroki wachlarz rozwiązań sufitowych Rockfon gwarantuje naszym klientom ciągłą możliwość aktywnych zmian i ulepszeń dla podwyższenia standardu i stworzenia optymalnej atmosfery w pomieszczeniach a tym samym zwiększenia wartości budynków. Dlatego mówimy: ACTIVATE YOUR CEILING. Rockfon Sp. z o.o. ul. Postępu Warszawa Tel.: (0) Fax: (0) info@rockfon.com.pl
