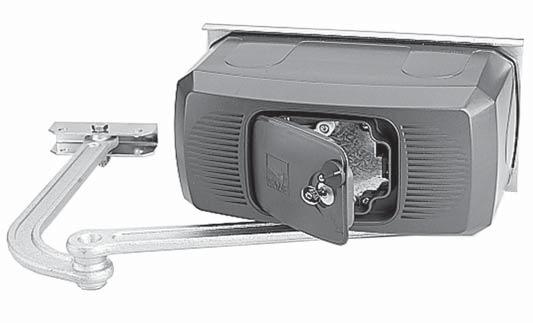

1 119DU32PL AUTOMATYKA DO BRAM SKRZYDŁOWYCH INSTRUKCJE INSTALACJI F1024 Polski PL

2 UWAGA! ważne wskazówki dotyczące bezpieczeństwa osób: PROSIMY O UWAŻNE PRZECZYTANIE! Wstęp Produkt jest przeznaczony wyłącznie do użytkowania do celów, dla jakich został zaprojektowany. Każde inne użytkowanie jest uważane za niebezpieczne. S.p.A. nie ponosi odpowiedzialności za ewentualne szkody wynikające z błędnego, niewłaściwego lub nierozsądnego użytkowania. Niniejsze wskazówki muszą być przechowywane razem z instrukcjami obsługi komponentów automatyki. Czynności przed instalacją (kontrola istniejących warunków: w przypadku niekorzystnej oceny aktualnych warunków dla instalacji, nie należy przystępować do montażu przed wykonaniem czynności mających na celu zapewnienie pełnego bezpieczeństwa) Skontrolować, czy element przeznaczony do automatyzacji jest w dobrym stanie, czy jest wyważony, osiowany i wypoziomowany oraz, czy otwiera się i zamyka w poprawny sposób. Sprawdzić także, czy istnieją w odpowiednie mechaniczne ograniczniki krańcowe. W przypadku instalacji automatyki na wysokości mniejszej, niż 2,5 m od posadzki lub od innego podłoża, należy sprawdzić czy jest konieczny montaż ogrodzeń ochronnych lub tablic ostrzegawczych Jeżeli istnieją furtki dla pieszych, muszą być one wyposażone w system uniemożliwiający ich otwarcie w fazie ruchu Należy upewnić się, że otwarcie skrzydła nie koliduje ze stałymi elementami znajdującym się w pobliżu bramy Nie należy montować automatyki w odwróconej pozycji, ani też na elementach, które mogłyby się ugiąć pod jej ciężarem. Jeśli jest to konieczne, należy odpowiednio wzmocnić punkty mocowania Nie instalować automatyki do bramy, której skrzydła nie są wypoziomowane. Upewnić się, by ewentualne urządzenia nawadniające nie zraszały automatyki od dołu. Sprawdzić, czy przedział temperatury wskazany na automatyce jest odpowiedni dla miejsca instalacji Należy stosować się do wszystkich instrukcji ponieważ nieprawidłowo wykonana instalacja może spowodować poważne obrażenia Dla zachowania bezpieczeństwa osób jest bardzo ważne dokładne zastosowanie się do tych instrukcji. Zachować niniejsze instrukcje. Montaż Należy odpowiednio oznaczyć oraz ogrodzić całą strefę prac montażowych, aby uniemożliwić nieostrożny dostęp nieupoważnionym osobom, a w szczególności dzieciom Zachować ostrożność przy manipulowaniu automatyką o wadze powyżej 20 kg. W takim przypadku należy zaopatrzyć się w odpowiednie narzędzia do bezpiecznego przemieszczenia urządzenia Wszystkie elementy związane z otwieraniem (przyciski, przełączniki kluczowe, czytniki kart magnetycznych, itp.) muszą być instalowane w odległości nie mniejszej, niż 1,85 m od obwodu strefy manewru bramy i nie powinny być dostępne od zewnątrz, poprzez bramę. Ponadto bezpośrednie sterowania (takie, jak klasyczne przyciski czy przyciski dotykowe) muszą być instalowane na wysokości nie mniejszej od 1,5 m i nie mogą być publicznie dostępne Wszystkie sterowania typu "TOTMAN" (operator obecny) muszą być usytuowane w miejscach, z których poruszające się ramię oraz strefy przejazdu i manewru są w pełni widoczne W przypadku braku stałej tabliczki wskazującej usytuowanie urządzenia wysprzęglającego, należy przygotować taką sygnalizację i umieścić ją w widocznym miejscu Przed przekazaniem urządzenia użytkownikowi należy zweryfi kować zgodność instalacji z normą EN (próba uderzeniowa); skontrolować, czy automatyka została odpowiednio uregulowana i czy urządzenia zabezpieczające i system ręcznego wysprzęglania funkcjonują poprawnie Tam, gdzie jest to konieczne, należy umieścić w łatwo widocznym miejscu symbole ostrzegawcze (na przykład tabliczka na bramie) Instrukcje i szczególne zalecenia dla użytkownika Utrzymywać w czystości oraz wolną od przeszkód strefę manewru bramy. Sprawdzić, czy krzewy lub inne rośliny nie zakłócają działania fotokomórek i czy w strefi e ruchu automatyki nie ma innych przeszkód. Nie pozwalać dzieciom na bawienie się stałymi urządzeniami sterującymi oraz na przebywanie w strefi e ruchu bramy. Przechowywać urządzenia do zdalnego sterowania (piloty) lub inne urządzenia sterujące w miejscu niedostępnym dla dzieci, aby uniknąć przypadkowego uruchomienia automatyki. Urządzenie nie może być użytkowane przez dzieci w wieku poniżej 8 lat lub przez osoby o upośledzonych funkcjach psychofi zycznych, lub osoby nieposiadające wystarczającej wiedzy i doświadczenia, o ile nie mogą one skorzystać z pomocy innej osoby odpowiedzialnej za ich bezpieczeństwo, która dokona nadzoru i udzieli wszelkich niezbędnych informacji, co do użytkowania urządzenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja, należące do obowiązków użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej. Kontrolować często stan instalacji. Ma to na celu wykrycie ewentualnych usterek lub śladów zużycia, albo też uszkodzeń ruchomych elementów automatyki, wszystkich miejsc mocowania i urządzeń mocujących, przewodów oraz dostępnych połączeń. Punkty przegubowe (zawiasy) i miejsca poddawane tarciu (prowadnice) muszą być zawsze odpowiednio nasmarowane Kontrolować fotokomórki i listwy bezpieczeństwa co sześć miesięcy. Celem kontroli działania fotokomórek, należy przesunąć przed nimi dowolny przedmiot przed fotokomórkami podczas zamykania automatyki; jeżeli dojdzie do odwrócenia kierunku ruchu lub zatrzymania, oznacza to, że fotokomórki działają poprawnie. Jest to jedyna czynność konserwacyjna wykonywana przy automatyce podłączonej do zasilania. Utrzymywać zawsze w czystości klosze fotokomórek (posługiwać się szmatką lekko zwilżoną wodą, nie stosować rozpuszczalników lub innych produktów chemicznych) W przypadku konieczności naprawy czy regulacji instalacji, należy odblokować automatykę i nie używać jej do chwili przywrócenia warunków pełnego bezpieczeństwa Odłączyć zasilanie elektryczne przed odblokowaniem automatyki dla otwierania ręcznego czy innych operacji, aby uniknąć niebezpiecznych sytuacji. Przeczytać instrukcje Uszkodzony przewód zasilania musi być wymieniony przez producenta, przez jego serwis techniczny lub inną osobę o podobnych kwalifi kacjach, co pozwoli uniknąć zaistnienia niebezpiecznych sytuacji. ZABRANIA SIĘ użytkownikowi wykonywania JAKICHKOLWIEK OPERACJI OPRÓCZ TYCH, KTÓRYCH PRZEPROWADZENIE ZOSTAŁO W JASNY SPOSÓB WSKAZANE I OPISANE w instrukcjach. Celem dokonania napraw, zmian regulacji czy konserwacji nadzwyczajnej, NALEŻY ZWRÓCIĆ SIĘ DO SERWISU TECHNICZNEGO Odnotować wykonane czynności i kontrole w rejestrze konserwacji okresowej. Dodatkowe informacje i szczególne zalecenia przeznaczone dla wszystkich Unikać przebywania czy wykonywania czynności w pobliżu zawiasów czy poruszających się elementów mechanicznych Nie wchodzić w pole działania automatyki w fazie ruchu Nie należy przeciwstawiać się ruchowi automatyki ponieważ może to doprowadzić do niebezpiecznych sytuacji Należy zawsze zwracać szczególną uwagę na niebezpieczne miejsca, które muszą być sygnalizowane przez zastosowanie piktogramów i/lub czarno-żółtej taśmy Podczas użytkowania przełącznika lub sterowania typu TOTMAN (operator obecny) należy stale kontrolować, czy w strefi e działania poruszających się części nie przebywają inne osoby Brama może w każdej chwili dokonać niespodziewanego ruchu Podczas czynności związanych z czyszczeniem czy konserwacją, należy zawsze odłączyć zasilanie. Niebezpieczeństwo zmiażdżenia stóp Niebezpieczeństwo zmiażdżenia rąk Niebezpieczeństwo porażenia prądem Zakaz przechodzenia w fazie ruchu urządzenia Str. 2 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A.

3 1 Znaczenie symboli Ten symbol oznacza akapity, które należy uważnie przeczytać. Ten symbol oznacza akapity dotyczące bezpieczeństwa. Ten symbol wskazuje uwagi i informacje przeznaczone dla użytkownika. 2 Przeznaczenie i zakres zastosowania 2.1 Przeznaczenie Siłownik FERNI 24V jest przeznaczony do zautomatyzowania bram skrzydłowych w rezydencjach lub budynkach wielomieszkalnych i został zaprojektowany z myślą o intensywnym trybie użytkowania. Każdy sposób użytkowania inny, niż powyżej opisany w niniejszych instrukcjach jest zabroniony. 2.2 Zakres zastosowania Str. 3 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A. Szerokość skrzydeł do 4 metrów. Kąt otwarcia skrzydła: maks. 90. Długość skrzydła m 3 Normy S.p.A. jest zakładem posiadającym certyfikat odnośnie systemu zarządzania jakością zakładową ISO 9001, oraz zarządzania środowiskiem ISO Produkt będący przedmiotem niniejszych instrukcji jest zgodny z następującymi przepisami prawnymi: patrz deklaracja zgodności. 4 Opis 4.1 Siłownik Niniejszy produkt został zaprojektowany i skonstruowany przez firmę S.p.A. zgodnie z obowiązującymi przepisami w zakresie bezpieczeństwa. Słownik składa się z dwuczęściowej obudowy aluminiowej odlewanej ciśnieniowo wewnątrz której znajduje się siłownik i ogranicznik - z elektroblokadą - i przekładnia planetarna ze śrubą napędową. 4.2 Dane techniczne Ciężar skrzydła kg Zasilanie centrali: 230 A.C. 50/60Hz Zasilanie silnika: 24V D.C. Maks. pobór prądu: 15A Moc: 180W Czas otwarcia (90 ): regulowany Maks. moment obrotowy: 470 Nm Przełożenie: 1/709 Sprawność: praca intensywna Stopień ochrony: IP54 Waga: 14 kg Temperatura pracy Aby zapewnić skuteczne i niezawodne zamykanie na bramach skrzydłowych, zawsze zaleca się zainstalowanie elektrozamka. W przypadku napędów niesamoblokujących firma Came zaleca jego instalację jako zabezpieczenia antywłamaniowego. Przy napędach samoblokujących montaż elektrozamka jest obowiązkowy, jeśli szerokość skrzydła przekracza 2,5 m.

4 4.3 Opis części 1) Płyta montażowa 2) Zespół siłownika 3) Pokrywa silnika 4) Przegubowe ramię napędowe Wymiary zewnętrzne 5 Instalacja *B 168 *A Instalacja musi być przeprowadzona zgodnie z obowiązującymi przepisami prawnymi przez wykwalifikowany personel. 5.1 Czynności przed instalacją Przed przystąpieniem do montażu mechanizmu, należy: Sprawdzić, czy struktura bramy jest solidna, czy zawiasy bramy prawidłowo pracują, oraz czy nie ma tarcia między stałymi a ruchomymi elementami; Sprawdzić, czy przeprowadzenie kabli elektrycznych jest zgodne z przepisami dotyczącymi sterowania i bezpieczeństwa; Sprawdzić, czy przy zamknięciu brama posiada mechaniczny ogranicznik (dobrze przymocowany do podłoża), aby uniknąć wyjścia poza skok skrzydła/siłownika Sprawdzić, czy ewentualne połączenia wewnątrz obudowy (wykonane dla ciągłości obwodu uziemienia) posiadają dodatkową izolację w stosunku do innych wewnętrznych elementów przewodzących; Przygotować odpowiednie rury i korytka kablowe dla przeprowadzenia przewodów elektrycznych dla ochrony przed uszkodzeniami mechanicznymi. Słup Zawiasy 80 Skrzydło 182 Ogranicznik krańcowy Jeżeli odległość B wynosi od 0 do 300, odcinek A musi mierzyć przynajmniej 110 mm. Jeżeli odległość B wynosi od 300 do 380, odcinek A musi mierzyć przynajmniej 150 mm. 4 Str. 4 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A.

5 5.2 Narzędzia i materiały Upewnić się, czy zostały przygotowane wszystkie narzędzia i materiały niezbędne dla bezpiecznego wykonania instalacji, zgodnie z obowiązującymi przepisami. Na rysunku są widoczne narzędzia niezbędne podczas instalacji. 5.3 Typy przewodów i minimalne grubości Str. 5 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A. Połączenie Zasilanie centrali 230 V 5.4 Przykładowa instalacja 1 - Siłownik 2 - Centrala sterująca 3 - Odbiornik radiowy 4 - Antena Typ przewodu Długość przewodu 1 < 10 m 5 - Lampa ostrzegawcza 6 - Przełącznik kluczowy 7 - Fotokomórki zabezpieczające 8 - ElektrozamekI Dług. przewodu 10 < 20 m Dług. przewodu 20 < 30 m 3G x 1,5 mm 2 3G x 1,5 mm 2 3G x 2,5 mm 2 Zasilanie siłownika 24 V 2G x 1,5 mm 2 2G x 1,5 mm 2 2G x 2,5 mm 2 Lampa ostrzegawcza Nadajniki fotokomórek Odbiorniki fotokomórek Zasilanie akcesoriów FROR CEI CEI EN x 1,5 mm 2 2 x 0,5 mm 2 4 x 0,5 mm 2 2 x 0,5 mm 2 2 x 1,5 mm 2 2 x 0,5 mm 2 4 x 0,5 mm 2 2 x 0,5 mm 2 2 x 1,5 mm 2 2 x 0,5 mm 2 4 x 0,5 mm 2 2 x 1 mm 2 Urządzenia sterujące i zabezpieczające 2 x 0,5 mm 2 2 x 0,5 mm 2 2 x 0,5 mm 2 Antena RG58 maks. 10 m N.B. Jeżeli długość przewodów różni się od wartości podanych w tabeli, jest konieczne oszacowanie grubości przewodu z uwzględnieniem poboru prądu przez podłączone urządzenia, zgodnie z normą CEI EN Dla połączeń równoległych urządzeń na tej samej linii należy zmodyfikować grubości przewodów podanych w tabelce powyżej z uwzględnieniem faktycznych wartości pobieranego prądu i długości przewodu. Podłączając urządzenia nie wyszczególnione w poniższej instrukcji, należy postępować zgodnie z zaleceniami w instrukcji dołączonej do tych urządzeń.

6 5.5 Montaż - Przymocować płytę montażową do słupa za pomocą śrub ø8 i kołków ø14, zachowując minimalną odległość 150 mm od posadzki. - Przymocować wspornik "A" (śrubami ø8 lub przyspawać) do skrzydła bramy, zachowując odległości 450 i 19 mm. Słup Wspornik "A" Ø 8 mm Ø 14 mm Ø 8 mm 450 mm Widok z przodu 150 mm 19 mm - Włożyć silnik do płyty montażowej i przymocować go dwoma śrubami M8x110 i nakrętkami dołączonymi do zestawu. M 8 x 110 M 8 Str. 6 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A.

7 - Włożyć proste pół ramię na wał kwadratowy silnika. Posłużyć się podkładką stożkową i śrubą M6x20 i zablokować pół ramię dwoma kołkami. Połączyć i zamocować dwa ramiona przy użyciu podkładki i śruby M8x16. Wysprzęglić silnik (patrz str. 7) i przymocować zakrzywione pół ramię do wspornika "A" śrubą M12x50 i nakrętką M12, po czym sprawdzić, czy może poruszać się swobodnie. Montaż prawostronny jest widoczny na rys. 2. Str. 7 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A. Rys. 2

8 5.7 Regulacja mikrowyłączników zatrzymania (Stop) w fazie otwierania i hamowania w fazie zamykania W fazie otwierania: wysprzęglić siłownik i ustawić skrzydło w pożądanej pozycji otwierania. Obracać krzywkę górną, aż do aktywacji mikrowyłącznika krańcowego i przykręcić śrubę na odpowiedniej krzywce. W fazie zamykania: wysprzęglić siłownika i ustawić skrzydło w odległości około 500 mm od krańcowej pozycji zamykania. Obracać krzywkę dolną, aż do aktywacji mikrowyłącznika krańcowego i przykręcić śrubę na odpowiedniej krzywce. Górna krzywka Mikrowyłącznik 5.8 Ręczne wysprzęglenie siłownika Dolna krzywka Odnośnie następnej, koniecznej, elektronicznej regulacji krańcowej pozycji, sprawdzić w instrukcji dotyczącej zainstalowanej centrali sterującej Came. czynność musi być wykonana przy zatrzymanym silniku. Wysprzęglenie Pokrętło Zasprzęglenie Po zakończeniu montażu i połączeń elektrycznych oraz regulacji, należy zasprzęglić siłownik i założyć pokrywę, po czym zamocować ją czterema śrubami dołączonymi do zestawu. ø 3,9x13 W przypadku przerwania dostawy prądu czy w razie awarii, wysprzęglić siłownik przy pomocy pokrętła. Str. 8 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A.

9 5.9 Podłączenie do centrali sterującej ZL19N/ZL170N Zaciski silnika Listwa połączeniowa centrali sterującej Str. 9 - Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A. Siłownik 1: C-Rc1-Fa1-C-M1-N1 Siłownik 2: C-Rc2-Fa2-C-M2-N2 M -N Podłączenie silnika 7 Konserwacja 7.1 Konserwacja okresowa F -Fa Mikrowyłącznik krańcowy przy otwieraniu N M F Fa Rc R R -Rc Mikrowyłącznik hamowania w fazie zamykania Użytkownik musi dokonywać okresowo poniższych czynności konserwacyjnych: czyszczenie fotokomórek, kontrola poprawnego funkcjonowania urządzeń zabezpieczających; usunięcie ewentualnych przeszkód czy usterek uniemożliwiających poprawne funkcjonowanie mechanizmu. Zaleca się kontrolować okresowo smarowanie i dokręcenie śrub mocujących mechanizm. Celem kontroli skuteczności urządzeń zabezpieczających, przesunąć dowolny przedmiot przed fotokomórkami podczas zamykania bramy. Jeżeli mechanizm odwraca kierunek ruchu lub blokuje się, oznacza to, że fotokomórki funkcjonują poprawnie. Jest to jedyna czynność konserwacyjna wykonywana przy bramie będącą pod napięciem. Przed przystąpieniem do jakiejkolwiek czynności konserwacyjnej, odłączyć zasilanie, aby uniknąć niebezpiecznych sytuacji wynikających z przypadkowego uruchomienia bramy. Do czyszczenia fotokomórek należy używać szmatki lekko zwilżonej wodą. Nie stosować rozpuszczalników, ani innych produktów chemicznych, które mogłyby uszkodzić urządzenia. W przypadku nadmiernych drgań czy skrzypienia nasmarować punkty przegubu tak, jak to widoczne na rysunku. Sprawdzić, czy krzewy lub inne rośliny nie zakłócają działania fotokomórek i czy w strefie poruszania się skrzydeł bramy nie znajdują się przeszkody.

10 7.2 Rozwiązywanie problemów WADLIWE FUNKCJONOWANIE Nie można otworzyć ani zamknąć bramy Brama otwiera się, lecz nie można jej zamknąć Lampa ostrzegawcza nie działa MOŻLIWE PRZYCZYNY Brak zasilania Siłownik jest wysprzęglony Baterie pilota są wyczerpane Pilot jest uszkodzony Przycisk stop jest zablokowany albo uszkodzony Przyciski otwierania/zamykania lub przełącznik kluczowy są zablokowane Fotokomórki są brudne Przepaliła się żarówka KONTROLE I MOŻLIWE ROZWIĄZANIA Sprawdzić, czy jest zasilanie Zasprzęglić siłownik (Rozdz.5.8) Wymienić baterie Wezwać serwis Wezwać serwis Wezwać serwis Sprawdzić, czy fotokomórki są czyste i czy poprawnie funkcjonują Wezwać serwis Wezwać serwis Rejestr konserwacji okresowej obowiązujący użytkownika (co 6 miesięcy) Data Uwagi Podpis Str Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A.

11 8 Złomowanie S.p.A.. w swoich zakładach wprowadził System Zarządzania Środowiskiem z certyfikatem i zgodnie z normą UNI EN ISO 14001, z gwarancją respektowania i ochrony środowiska. W celu kontynuacji polityki w zakresie ochrony środowiska, stanowiącej dla firmy jedną z podstaw własnych strategii operatywnych i marketingowych, prosimy o przestrzeganie prostych zaleceń dotyczących usuwania produktów: WYRZUCANIE OPAKOWANIA Elementy opakowania (karton, plastik, itd.), są są zakwalifikowane jako odpadki stałe nadające się do powtórnego przetworzenia. Przed wykonaniem tego, należy zawsze zapoznać się z regulacjami prawnymi dotyczącymi danego rodzaju materiału obowiązującymi w miejscu instalacji. NIE PORZUCAĆ W ŚRODOWISKU! ZŁOMOWANIE PRODUKTU Nasze wyroby wykonane są z różnych materiałów. Większość z nich (aluminium, plastik, żelazo, kable elektryczne) jest przyjmowana z miejskimi odpadami stałymi. Po selektywnej zbiórce mogą być oddane do upoważnionego punktu zbiorczego do ich ponownego przetworzenia. Inne elementy (płyty elektroniczne, baterie pilotów, itd.) mogą natomiast zawierać substancje zanieczyszczające. Należy je więc usunąć i oddać do zakładów wyspecjalizowanych do ich utylizacji. Przed złomowaniem, zawsze należy sprawdzić specyficzne normy obowiązujące w miejscu likwidacji. NIE PORZUCAĆ W ŚRODOWISKU! 9 Deklaracja zgodności Deklaracja - S.p.A. deklaruje, że niniejszy produkt jest zgodny z podstawowymi wymogami i innymi odnośnymi przepisami, ustalonymi przez Dyrektywę 2006/42/WE, 2004/108/WE. Na życzenie jest dostępna kopia deklaracji zgodności zgodna z oryginałem. www. came.com IT Per ogni ulteriore informazione su azienda, prodotti e assistenza nella vostra lingua: EN For any further information on company, products and assistance in your language: FR Pour toute autre information sur la société, les produits et l assistance dans votre langue : DE Weitere Infos über Unternehmen, Produkte und Kundendienst bei: ES Para cualquier información sobre la empresa, los productos y asistencia en su idioma: NL Voor meer informatie over het bedrijf, de producten en hulp in uw eigen taal: PT Para toda e qualquer informação acerca da empresa, de produtos e assistência técnica, em sua língua: PL Wszystkie inne informacje dotyczące fi rmy, produktów oraz usług i pomocy technicznej w Waszym języku znajdują się na stronie: RU Для получения дополнительной информации о компании, продукции и сервисной поддержке на вашем языке: HU A vállalatra, termékeire és a műszaki szervizre vonatkozó minden további információért az Ön nyelvén: HR Za sve dodatne informacije o poduzeću, proizvodima i tehničkoj podršci: UK Для отримання будь-якої іншої інформації про компанію, продукцію та технічну підтримку: Str Kod instrukcji: 119DU32PL ver. 2 01/2015 S.p.A. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony S.p.A.

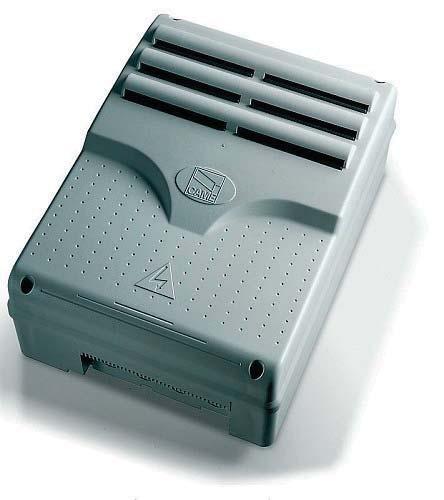

12 319U33PL TABLICA STEROWNICZA DO MOTOREDUKTORÓW 24 V TABLICE STEROWNICZE Z INSTRUKCJE INSTALACJI ZL19N Polski PL

13 WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS INSTALACJI UWAGA: NIEPOPRAWNA INSTALACJA MOŻE SPOWODOWAĆ POWAŻNE SZKODY. NALEŻY PRZESTRZEGAĆ WSZYSTKICH ZALECEŃ DOTYCZĄCYCH INSTALACJI "NINIEJSZE INSTRUKCJE SĄ PRZEZNACZONE DLA ZAWODOWYCH INSTALATORÓW LUB DLA KOMPETENTNYCH OPERATORÓW" 1 Znaczenie symboli Ten symbol oznacza akapity, które należy uważnie przeczytać. Ten symbol oznacza akapity dotyczące bezpieczeństwa. Ten symbol oznacza uwagi, które należy przekazać użytkownikowi. 2 Przeznaczenie Centrala sterująca ZL19N została zaprojektowana i skonstruowana przez Came Cancelli Automatici S.p.A do sterowania siłownikami do bram skrzydłowych z serii FERNI i FROG zasilanych napięciem 24 V DC. Każda instalacja i użytkowanie inne, niż opisane w niniejszych instrukcjach należy uważać są wzbronione. 3 Normy Cancelli Automatici jest zakładem posiadającym certyfikat odnośnie systemu zarządzania jakością zakładową ISO 9001 oraz zarządzania środowiskiem ISO Zakład Came projektuje i produkuje całkowicie we Włoszech. Produkt będący przedmiotem niniejszych instrukcji jest zgodny z następującymi przepisami prawnymi: patrz deklaracja zgodności. 4 Opis Centrala sterująca jest zasilana napięciem 230 V AC, o maksymalnej częstotliwości 50/60 Hz. Napięcie sterowań i akcesoriów wynosi 24 V. Uwaga! Łączny pobór mocy akcesoriów nie może przewyższać łącznie wartości 40 W. Centrala wyposażona jest w czujnik amperometryczny, który stale kontroluje siłę naporu silnika. Gdy brama napotka przeszkodę, wtedy czujnik amperometryczny natychmiast wykrywa przeciążenie w naporze i interweniuje w ruchu skrzydła: - otwiera bramę, jeśli właśnie się zamykała (1) ; - zamyka bramę, jeśli właśnie się otwierała. Uwaga: jeżeli interwencja czujnika ma miejsce, gdy brama znajduje się w odległości 5 cm od krańcowego położenia zamykania czy otwierania, ruch bramy zostanie przerwany (patrz także regulacja OP TIME na str. 11). (1) Uwaga: w tym przypadku po kolejnym trzykrotnym wykryciu przeszkody brama zatrzymuje się w fazie otwierania i następuje dezaktywacja zamykania automatycznego; dla przywrócenia ruchu jest konieczne naciśnięcie przycisku sterującego lub posłużenie się pilotem. Transformatory są wyposażone w zabezpieczenie pozwalające na trzymanie otwartych skrzydeł w przypadku przeciążenia termicznego. Brama zamknie się tylko, gdy temperatura spadnie poniżej granicznych wartości przeciążenia. Wszystkie obwody są chronione przez bezpieczniki szybkie, patrz tabela. Centrala oferuje użytkownikowi sterowanie i korzystanie z następujących funkcji: - zamykanie automatyczne; - wstępne miganie lampy ostrzegawczej; - funkcja ruchu wstecznego ułatwiająca otwarcie elektrozamka. Regulacje: - prędkość ruchu i prędkość w fazie hamowania. - czas automatycznego zamykania; - opóźnienie zamknięcia przez siłownik M2; - czułość interwencji czujnika amperometrycznego, oddzielnie dla fazy ruchu i dla fazy hamowania. Str. 2 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a.

14 Do centrali można podłączyć także: - lampę sygnalizującą otwartą bramę; - lampę cyklu: - elektrozamek; - kartę 002LB18 umożliwiającą funkcjonowanie awaryjne w przypadku braku zasilania elektrycznego. Dostępne polecenia: - otwieranie/zamykanie; - otwieranie/zamykanie w trybie TOTMAN (operator obecny); - otwieranie częściowe (funkcja FURTKI); - zatrzymanie; - całkowite zatrzymanie. Str. 3 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a. Działanie fotokomórek po wykryciu przeszkody: - ponowne otwarcie w fazie zamykania bramy; - zatrzymanie w fazie otwierania bramy. DANE TECHNICZNE zasilanie 230 V - 50/60 Hz maksymalna dopuszczalna moc 730 W pobór prądu w stanie spoczynku 200 ma maksymalna moc dla akcesoriów zasilanych 40 W napięciem 24 V klasa izolacji obwodów materiał obudowy ABS stopień ochrony obudowy IP54 temperatura pracy -20 / +55 C 4.1 Wymiary zewnętrzne obudowy centrali TABELA BEZPIECZNIKÓW obwód: bezpiecznik: Silnik/Silniki 10 A-F Płyta elektroniczna (zasilanie 3,15 A-F sieciowe) Akcesoria 2 A-F Urządzenia sterujące (centrala) 315 ma-f Elektrozamka 2 A-F (mm)

15 4.2 Widok elektroniki 1. Transformatory 2. Gniazda regulacji prędkości 3. Zaciski do podłączenia karty 002LB18 (gdy nie używa się karty, upewnić się, czy zaciski A-B; C-D; E-F; G-H są zmostkowane) 4. Bezpiecznik akcesoriów 5. Bezpiecznik płyty 6. Regulacja precyzyjna czułości amperometrycznej podczas ruchu 7. Regulacja czułości amperometrycznej w fazie ruchu 8. Regulacja czułości amperometrycznej w fazie hamowania 9. Regulacja strefy zatrzymania w krańcowej pozycji 10. Regulacja zamykania automatycznego 11. Regulacja opóźnienia w zamykaniu przez 2 silnik 12. Przełącznik funkcji złożony z 10 przełączników dip 13. Dioda LED sygnalizacji kodu radio / liczenie czasu ACT 14. Przyciski zapamiętywania kodu 15. Zwora wyboru wejścia B1-B2 /lampa cyklu 16. Gniazdo karty częstotliwości 17. Bezpiecznik sieciowy 18. Listwa zaciskowa połączeń 19. Przełącznik funkcji złożony z 4 przełączników dip 20. Zwora do wybierania typu sterowania dla przycisku w Bezpiecznik elektrozamka 22. Bezpiecznik silnika M1 23. Bezpiecznik silnika M2 5 Instalacja 5.1 Czynności przed instalacją Uwaga! Przed wykonaniem jakiejkolwiek interwencji na urządzeniu, odłączyć zasilanie sieciowe oraz baterie awaryjne (jeśli obecne). Instalacja musi być przeprowadzona zgodnie z obowiązującymi przepisami prawnymi przez wykwalifikowany personel. Przed przystąpieniem do instalacji jest konieczne: Zweryfikować, czy powierzchnia montażu centrali znajduje się w miejscu chronionym od wstrząsów czy uderzeń, czy punkty mocowania są solidne i czy montaż odbywa się przy użyciu śrub, kołków, itp, odpowiednich do powierzchni. Zaopatrzyć się w odpowiedni wyłącznik dwubiegunowy z rozwarciem styków powyżej 3 mm, dla umożliwienia odłączenia zasilania Sprawdzić, czy ewentualne podłączenia wykonane w celu kontynuacji obwodu ochronnego (uziemienia) wewnątrz obudowy posiadają odpowiednią izolację w stosunku do innych elementów przewodzących. Przygotować odpowiednie rury i korytka kablowe dla przeprowadzenia przewodów elektrycznych w celu ochrony przed uszkodzeniami mechanicznymi Str. 4 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a.

16 5.2 Narzędzia i materiały Upewnić się, czy zostały przygotowane wszystkie narzędzia i materiały niezbędne dla bezpiecznego wykonania instalacji, zgodnie z obowiązującymi przepisami. Oto kilka przykładów. Str. 5 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a. 5.3 Mocowanie i montaż obudowy 1) Przymocować podstawę centrali w zabezpieczonym miejscu, zaleca się stosować śruby o maksymalnej średnicy 6 mm z łbem wypukłym o nacięciu krzyżowym. 2) Wykonać otwory w w dolnym boku obudowy w miejscach fabrycznie zaznaczonych i włożyć dławnice z rurami karbowanymi do przeprowadzenia przewodów elektrycznych. Uważać, aby nie uszkodzić karty elektronicznej wewnątrz centrali!! 3) Zmontować zawiasy, wywierając nacisk na ich części. 15 mm ~ przesuwają się podczas obrotu 5) Włożyć pokrywkę na zawiasy tak, aż zaskoczy na swoje miejsce. Przymocować pokrywkę za pomocą śrub dołączonych do wyposażenia. 4) Włożyć zawiasy do obudowy (w zależności od zapotrzebowania, po lewej, lub po prawej stronie) i zablokować je przy pomocy podkładek znajdujących się w wyposażeniu. 6) Po dokonaniu regulacji i ustawień przymocować pokrywę przy pomocy śrub dołączonych do produktu.

17 6 Schematy podłączenia urządzeń 2 silniki FROG 24 V M1 N1 M2 N2 M1 M2 Zasilanie Hamowanie w fazie otwierania: Hamowanie w fazie zamykania 1 silnik FROG 24 V 2 silniki FERNI 24 V Zasilanie Ogranicznik otwierania Hamowanie w fazie zamykania M1 1 silnik FERNI 24 V Zewrzeć R RC FA F M N RA2-C= Hamowanie w fazie otwierania RC2-C= Hamowanie w fazie zamykania RA1 brązowy granatowy brązowy Hamowanie w fazie zamykania Ogranicznik otwierania M1 N1 M2 N2 M1 N1 M2 N2 Zasilanie M1 N1 M2 N2 Zasilanie R RC FA F M N Zewrzeć M2 M2 M2 Str. 6 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a.

18 Zasilanie akcesoriów Zaciski do zasilania akcesoriów: - na 24 V d.c. przy zasilaniu 230 V (AC); - na 24 V (DC) przy zasilaniu 24 V (DC); Maksymalna dozwolona moc: 40 W Str. 7 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a. Zasilanie napięciem 230 V (AC) o częstotliwości 50/60 Hz Połączenie elektrozamka (12 V-15 W maks.) Urządzenia sygnalizacyjne i oświetleniowe Lampa sygnalizacyjna (Obciążalność styku: 24 V W maks.) - Miga w trakcie otwierania i zamykania bramy. Lampa kontrolna otwartej bramy (Obciążalność styku: 24 V - 3W maks.) - Sygnalizuje pozycję otwartej bramy, gaśnie, gdy brama jest zamknięta. Lampa cyklu Obciążalność styku: 24 V W maks.) - Oświetla bramę i pozostaje zapalona, od początku otwierania skrzydeł do całkowitego zamknięcia bramy. Jeżeli funkcja zamykania automatycznego nie została uruchomiona, lampa pozostaje zapalona tylko podczas ruchu skrzydeł. Zwora (str. 4 punkt 15) w poz. A (Ustawienie fabryczne) POZ. A POZ. B + -

19 Urządzenia zabezpieczające RX DIR Delta-S TX C3=Styk (N.C.) «zatrzymanie» - Wejście urządzeń zabezpieczających takich jak, fotokomórki oraz inne urządzenia zgodne z wymogami norm EN W trakcie otwierania lub zamykania bramy otwarcie styku powoduje zatrzymanie ruchu skrzydeł. Jeżeli jest włączona funkcja automatycznego zamykania to ruch skrzydeł bramy, wznowi się samoczynnie w kierunku zamykania po zamknięciu styku oraz po upłynięciu czasu automatycznego zamykania. Jeżeli dip n 8 nie jest używany, ustawić go w pozycji ON. C1=Styk (N.C.) «ponowne otwieranie w fazie zamykania» - Wejście dla urządzeń zabezpieczających takich jak, fotokomórki oraz dla innych urządzeń zgodnych z wymogami norm EN W fazie zamykania skrzydeł otwarcie styku powoduje odwrócenie ruchu, aż do całkowitego otwarcia bramy. Jeżeli dip n 10 nie jest używany, ustawić go w pozycji ON. C3=Styk (N.C.) «zatrzymanie» C1=Styk (N.C.) «ponowne otwieranie w fazie zamykania» RX Delta TX Str. 8 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a.

20 Urządzenia sterujące Przycisk stop (styk N.C.) - Przycisk zatrzymywania bramy z wykluczeniem cyklu zamykania automatycznego, aby przywrócić ruch skrzydeł, nacisnąć przycisk sterowania lub przycisk pilota. Jeżeli dip n 9 nie jest używany, ustawić go w pozycji ON. Przełącznik kluczowy i/lub przycisk otwierania (styk N.O.) - Polecenie otwierania bramy. Str. 9 - Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a. Przełącznik kluczowy i/lub przycisk częściowego otwierania (styk N.O.) - Otwieranie jednego skrzydła dla przejścia dla pieszych (otwieranie wykonywane przez silnik M2). Przełącznik kluczowy i/lub przycisk sterujący (styk N.O.) - Polecenia zamykania i otwierania bramy, naciskając przycisk lub obracając klucz przełącznika, brama zmienia kierunek ruchu lub zatrzymuje się, zgodnie z ustawieniem wyłączników dip-switch (patrz wybór funkcji, dip 2 i 3). Zwora nie włożona (str. 4 punkt 20). Przełącznik kluczowy i/lub przycisk zamykania (styk N.O.) - Polecenie zamknięcia bramy. Zwora włożona (str. 4 punkt 20). 6.1 Połączenie elektryczne dla aktywacji testu bezpieczeństwa fotokomórek (Delta) (DIR) Przy każdym poleceniu otwierania czy zamykania, płyta kontroluje sprawność urządzeń zabezpieczających (fotokomórki). Ewentualna usterka funkcjonowania urządzeń zabezpieczających (fotokomórek) jest sygnalizowana poprzez miganie diody LED (PROG) na płycie elektronicznej, powodując także unieważnienie wszystkich poleceń wydanych przy pomocy pilota radiowego czy przycisku. Połączenie elektryczne dla aktywacji testu bezpieczeństwa fotokomórek: - przekaźnik i nadajnik muszą być podłączone tak, jak to widoczne na rysunku; - ustawić przełącznik 3 (Dip 4 pozycyjny) w pozycji ON dla aktywacji testu. WAŻNE: Gdy aktywuje się test bezpieczeństwa należy SPRAWDZIĆ czy styki 2-C3, 2-C1 NIE SĄ ZMOSTKOWANE, a jeżeli styki nie są używane, trzeba wykluczyć je przy użyciu dip 8 i 10.

21 LINE FUSE 3,15A ON RA1 RC1 C RA2 RC2 C FA1 FC1 C FA2 FC2 C T.L. ACCESSORIES FUSE 2A T.C.A. TR2M. ELECTRIC LOCK FUSE 2A TERMICO P 7 C1 C3 M1 N1 M2 N CONTROL BOARD FUSE 315mA FINE ADJ. SLOWDOWN AMP.SENS. AMP.SENS. AMP. SENS B1/B2 E3 ON V1 V2 V3 B1/B2 E3 7 Wybór funkcji DIP SWITCH 10 -POZYCYJNY ZL19B V5 V6 V7 V8 WARNING! LINE FUSE 3,15A ON T.L. CH2 CH1 CH1 CH T.C.A. - + TR2M. - ON V1 V2 V AF RA1 RC1 C RA2 RC2 C FA1 FC1 C FA2 FA2 FC2 C TERMICO P 7 C1 C3 D C POZ. DIP B A FUNKCJA AKTYWNA L1T L2T MOTOR 1 FUSE 10A V4 V5 V6 V7 V8 WARNING! L N COMMON1 SLOWDOWN1 L 1 ON - Zamykanie automatyczne - Przekaźnik czasowy zamykania automatycznego aktywuje się, gdy brama całkowicie zakończyła ruch otwierania. Wstępnie ustawiony czas może być regulowany; a każdym przypadku czas ten jest uzależniony od ewentualnego zadziałania urządzeń zabezpieczających i nie aktywuje się po całkowitym bezpiecznym «zatrzymaniu» lub w przypadku braku zasilania. 2 OFF - Aktywowana funkcja sterowania krok po kroku Otwieranie-stop-zamykanie-stop przyciskiem (2-7) i pilotem (zamontowana karta AF); 2 ON - Aktywowana funkcja Otwieranie-zamykanie przyciskiem (2-7) i pilotem (zamontowana karta AF). 3 ON - Aktywowana funkcja Tylko otwieranie" pilotem (zamontowana karta AF). 4 ON - Funkcja wstępnego migania przy otwieraniu i przy zamykaniu - Po wydaniu polecenia zamknięcia czy otwarcia, lampa ostrzegawcza podłączona do zacisku 10-E, miga przez 5 przed rozpoczęciem ruchu. 5 ON - Wykrywanie przeszkód - Przy nieruchomym silniku (brama zamknięta, otwarta lub po wydanym poleceniu całkowitego zatrzymania), jeżeli urządzenia zabezpieczające (np. fotokomórki) wykryły przeszkodę, funkcja ta uniemożliwia wykonanie jakiegokolwiek ruchu. 6 ON - TOTMAN (operator obecny) - Otwieranie, czy zamykanie bramy jest możliwe tylko, gdy użytkownik trzyma przycisk naciśnięty 7 ON - Aktywowana funkcja ruchu wstecznego, - Przy każdym poleceniu otwarcia, zamknięte skrzydła przez sekundę napierają, uderzając w kierunku zamknięcia, co ma na celu ułatwienie otwarcie zamka elektrycznego podłączonego do zacisków 11-S. 8 OFF - Zatrzymanie - Brama zatrzymuje się, jeśli była w fazie ruchu i przygotowuje się do zamknięcia automatycznego. Podłączyć urządzenie zabezpieczające do zacisku (2-C3); jeżeli nie ma urządzeń podłączonych do zacisku, ustawić dip w pozycji ON. 9 OFF - Całkowite zatrzymanie - Funkcja zatrzymująca bramę z wykluczeniem ewentualnego cyklu zamykania automatycznego; aby przywrócić ruch skrzydeł należy nacisnąć przycisk sterowania lub przycisk pilota. Podłączyć urządzenie zabezpieczające do zacisku [1-2]; jeżeli nie ma urządzeń podłączonych do zacisku, ustawić dip w pozycji ON. 10 OFF - Ponowne otwieranie w fazie zamykania - Po wykryciu przeszkody w fazie zamykania skrzydła, fotokomórki prowokują odwrócenie ruchu, aż do całkowitego otwarcia bramy; Podłączyć urządzenie zabezpieczające do zacisku (2-C1); jeżeli nie ma urządzeń podłączonych do zacisku, ustawić dip w pozycji ON. DIP SWITCH 4 -POZYCYJNY 1 - Musi pozostać w pozycji OFF 2 - Musi pozostać w pozycji OFF 3 ON - Aktywacja testu bezpieczeństwa w celu kontroli sprawności fotokomórek. 4 - Nie używany SPEED1 COMMON2 N SLOWDOWN2 SPEED2 MOTOR 2 FUSE 10A 24V 12V A B C D E F G H I L R1 R2 CONTROL BOARD ZL19 ZL19A ZL19B CH1 CH1 CH2 CH RA1 RC1 C RA2 RC2 C FA1 FC1 C FA2 FC2 C TERMICO P 7 C1 C3 M1 N1 M2 N E E5 S 5 TS B1 B AF Str Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a.

22 8 Regulacje + - Str Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a. - FINE ADJ/AMP SENS. * Precyzyjna regulacja czułości amperometrycznej w fazie ruchu: min/ maks.) - AMP SENS. * Regulacja czułości amperometrycznej, nadzorującej napór silnika podczas ruchu; jeśli siła ta przewyższa uregulowany poziom, system odwraca kierunek ruchu. - SLOWDOWN/AMP SENS * Regulacja czułości amperometrycznej, nadzorującej napór silnika podczas fazy hamowania; jeśli siła ta przewyższa uregulowany poziom, system odwraca kierunek ruchu.. - OP TIME Regulacja strefy zatrzymania w krańcowej pozycji. - ACT Regulacja czas oczekiwania bramy w pozycji otwarcia. Po upłynięciu tego czasu, aktywuje się automatyczne zamykanie bramy. Czas oczekiwania może być regulowany w zakresie od 2 do 120 sekund. - DELAY 2M Regulacja czas oczekiwania silnika M2 przed każdym zamknięciem bramy. Czas oczekiwania może być regulowany w zakresie od 1 do 15 sekund. * Uwaga!: minimalna czułość = maksymalna siła Po ustawieniu hamowania (rys.3) poprzez wykonanie procedury "regulacja mikrowyłączników" opisanej w instrukcjach siłownika przygotować krzywkę o wymiarach 60 x 30 mm i trzymać ją opartą o jeden z dwóch ograniczników, jak to widoczne na rys. 1 (regulacja może być wykonana zarówno na ograniczniku otwierania, czy zamykania). Uruchomić bramę - przy pomocy przycisku sterującego lub pilota - i obrócić regulator OP TIME w kierunku zgodnym z ruchem wskazówek zegara, aż gdy skrzydło odwróci kierunek ruchu po dotknięciu przeszkody/krzywki. Teraz należy odwrócić krzywkę o 90 stopni (jak to widoczne na rys.2) i sprawdzić, czy skrzydło zatrzymuje się po dotknięciu przeszkody/ krzywki. Gdyby tak nie było, odwrócić regulator w kierunku przeciwnym do ruchu wskazówek zegara. Jeżeli brama posiada dwa skrzydła, należy powtórzyć te same czynności po obu stronach. rys. 1 Regulacja strefy zatrzymania w krańcowej pozycji OP TIME rys. 3 rys. 2 OP TIME A = Strefa interwencji czujnika amperometrycznego, w której dochodzi do odwrócenia kierunku ruchu B = Strefa ruchu skrzydeł z normalną prędkością C = Strefa ruchu skrzydeł ze zmniejszoną prędkością D = Strefa interwencji czujnika amperometrycznego, w której dochodzi do zatrzymania ruchu E = Ograniczniki zamykania i otwierania

23 Regulacja prędkości ruchu i prędkości w fazie hamowania Celem regulacji prędkości ruchu i prędkości w fazie hamowania, przełożyć konektor faston tak, jak to widoczne na ilustracji. Faston regulacji hamowania silnika M1 Faston regulacji hamowania silnika M2 Faston regulacji ruchu silnika M1 9 Kodowanie dekodera radiowego Antena Karta częstotliwości TOP TAM Podłączyć przewód anteny do zacisków. Tylko dla kart AF43S / AF43SM: - ustawić zworę, jak to widoczne na ilustracji, w zależności od serii stosowanego pilota. Częstotliwość MHz POZ. A Faston regulacji ruchu silnika M2 POZ. B Ewentualne wyjście drugiego kanału odbiornika radiowego (styk N.O.). Obciążalność styku: 1A-24 V (DC). Zwora (str. 4 punkt 15) w poz. B Karta częstotliwości Seria pilotów FM AF130 TFM FM AF150 TFM AM AF26 TOP AM AF30 TOP AM AF43S / AF43SM TAM / TOP AM AF43TW TWIN (KeyBlock) AM AF43SR ATOMO AM AF40 TOUCH AM AF868 TOP Str Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a.

24 ODŁĄCZYĆ ZASILANIE SIECIOWE (i/lub odłączyć baterie) oraz wpiąć kartę częstotliwości do gniazda na płycie elektronicznej. N.B.: Płyta elektroniczna rozpoznaje kartę częstotliwości tylko w chwili podania zasilenia. Karta częstotliwości AF Str Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a. Piloty TOUCH TCH 4024 TCH 4048 TWIN TWIN 2 TWIN 4 ATOMO AT01 AT02 AT04 patrz instrukcje znajdujące się w opakowaniu karty częstotliwości AF43SR patrz instrukcje na opakowaniu TOP TOP-432A TOP-434A TOP-302A TOP-304A TAM T432 T434 T438 TAM-432SA TOP TOP-432NA TOP-434NA TOP-862NA TOP 864NA TOP-432S TFM T132 T134 T138 T152 T154 T158

25 Kodowanie pilotów CH1 = Kanał bezpośrednich poleceń uruchamiających funkcje płyty siłownika (polecenie tylko otwieranie / otwieranie-zamykanieodwrócenie kierunku lub otwieranie-stop-zamykanie-stop, odpowiednio do ustawienia dokonanego na przełącznikach dip 2 i 3). CH2 = Kanał bezpośrednich poleceń skierowanych do urządzenia dodatkowego podłączonego do B1-B2. 1) Trzymać wciśnięty przycisk CH1 na płycie elektronicznej. Dioda LED świeci migającym światłem. Migający LED CH1 2) Nacisnąć przycisk pilota, który pragnie się zapamiętać. Dioda LED pozostanie zapalona, co oznacza, że kod został zapamiętany. Dioda LED świeci stałym światłem 3) Powtórzyć postępowanie od punktu 1 i 2 dla przycisku CH2 wiążąc go z innym przyciskiem pilota. CH2 T2 T1 Str Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a.

26 10 Złomowanie CANCELLI AUTOMATICI S.p.A. implementuje we własnych zakładach System Zarządzania Środowiskowego certyfikowany i zgodny z normą UNI EN ISO jako gwarancję ochrony środowiska. Prosimy kontynuować dzieło ochrony środowiska, które uważa za jedną z podstaw rozwoju własnych operatywnych i rynkowych strategii, po prostu poprzez przestrzeganie krótkich wskazówek dotyczących likwidacji urządzenia: WYRZUCANIE OPAKOWANIA Elementy opakowania (karton, plastik, itd.), są są zakwalifikowane jako odpadki stałe nadające się do powtórnego przetworzenia. Przed wykonaniem tego, zawsze należy sprawdzić odnośne przepisy obowiązujące w miejscu instalacji. NIE PORZUCAĆ W ŚRODOWISKU! Str Kod instrukcji: 319U33 wers /2011 cancelli automatici s.p.a. - Dane i informacje znajdujące się w niniejszych instrukcjach mogą ulec zmianie w każdej chwili bez uprzedniej zapowiedzi ze strony cancelli automatici s.p.a. ZŁOMOWANIE PRODUKTU Nasze wyroby wykonane są z różnych materiałów. Większość z nich (aluminium, plastik, żelazo, kable elektryczne) jest przyjmowana z miejskimi odpadami stałymi. Po selektywnej zbiórce mogą być oddane do upoważnionego punktu zbiorczego do ich ponownego przerobu. Inne elementy (płyty elektroniczne, baterie pilotów, itd.) mogą natomiast zawierać substancje zanieczyszczające. Należy je więc usunąć i oddać do zakładów wyspecjalizowanych do ich utylizacji. Przed złomowaniem, zawsze należy sprawdzić specyficzne normy obowiązujące w miejscu złomowania. NIE PORZUCAĆ W ŚRODOWISKU! 11 Deklaracja zgodności Cancelli Automatici S.p.A. via Martiri della Libertà, Dosson di Casier - Treviso - ITALY tel (+39) fax (+39) internet: info@came.it Deklaruje pod własną odpowiedzialnością, że produkty do automatyzacji bram i drzwi garażowych, zwane: ZL19N... są zgodne z głównymi wymogami i odnośnymi przepisami, ustalonymi przez następujące Dyrektywy, oraz przez części zastosowane w odnośnych Normach, przedstawionych poniżej. --- DYREKTYWY /95/ DYREKTYWA DOTYCZĄCA WYROBÓW NISKONAPIĘCIOWYCH 2004/108/ DYREKTYWA DOTYCZĄCA KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ Kod niezbędny dla otrzymania kopii deklaracji zgodnej z oryginałem: DDC L Z002 DEKLARACJA PRODUCENTA Zgodnie z załącznikiem II Dyrektyw --- NORMY --- EN EN EN EN EN WAŻNA INFORMACJA! Wzbronione jest uruchamianie produktu/produktów, będącego/będących przedmiotem niniejszej deklaracji, przed ich całkowitym skompletowaniem i/lub zmontowaniem, zgodnie z przepisami Dyrektywy dotyczącej Maszyn 98/37/WE. DYREKTOR GENERALNY Gianni Michielan
