1 UP-DF550 Wieloformatowe urządzenie do uzyskiwania obrazów diagnostycznych na błonie DICOM Omówienie UP-DF550 to urządzenie cyfrowe do uzyskiwania obrazów na błonie. Jest wyposażone w podwójny podajnik umożliwiający stosowanie czterech rozmiarów błon. Funkcje Dwa podajniki błony umożliwiają ce stosowanie wielu rozmiarów błon Stacja do wydruku obrazów na błonie UP-DF550 obsługuje cztery różne rozmiary niebieskiej błony termicznej firmy Sony: 14 x 17, 11 x 14, 10 x 12 oraz 8 x 10 cali, a jednocześnie zachowuje prawie takie same kompaktowe wymiary jak urządzenie UP- DF500. Dzięki tej szerokiej gamie formatów drukowania urządzenie doskonale sprawdzi się w różnorodnych zadaniach drukowania dla celów diagnostycznych. Urządzenie UP- DF550 jest wyposażone w dwa podajniki błon, z których każdy ma pojemność 125 arkuszy. Górny podajnik jest przeznaczony tylko na błonę o wymiarach 14 x 17 cali, natomiast dolny jest odpowiedni dla pozostałych formatów. Drukarka jest także wyposażona w tacę odbiorczą, która umożliwia sortowanie wydruków na wydruki na błonie 14 x 17 cali i pozostałe. Dzięki temu użytkownik może szybko i łatwo odnaleźć potrzebne wydrukowane obrazy. Elastyczna instalacja i kompaktowa konstrukcja Dzięki innowacyjnemu mechanizmowi drukowania urządzenie UP-DF550 ma kompaktową obudowę o wymiarach ok. 600 (szer.) x 316 (wys.) x 686 (gł.) mm i waży zaledwie 63 kg. Mechanizm drukowania umożliwia także ustawienie urządzenia w położeniu pionowym lub poziomym. Powierzchnia zajmowana przez drukarkę jest jedną z najmniejszych w tej klasie urządzeń i wynosi jedynie 686 x 316 mm. Przy ustawieniu pionowym jest niemal taka sama jak w przypadku modelu UP-DF500. Instalacja urządzenia w pionie jest idealnym rozwiązaniem, gdy ilość miejsca jest ograniczona albo gdy urządzenie musi zostać zainstalowane w pomieszczeniu sterowania tomografią komputerową lub rezonansem magnetycznym, w autokarze mobilnej opieki zdrowotnej, na wojskowej jednostce pływającej itp. Ponadto urządzenie UP-DF550 można łatwo przemieszczać, używając dołączonego do zestawu wózka z kółkami. Łatwa konfiguracja ustawień parametrów sieciowych Ustawienia sieciowe, takie jak adres IP, można w łatwy sposób wprowadzać za pomocą panelu przedniego urządzenia UP-DF550, bez konieczności używania jakichkolwiek innych narzędzi, takich jak komputer w systemem Windows czy przeglądarka internetowa. Duży efektywny obszar drukowania i drukowanie od krawędzi do krawędzi Urządzenie UP-DF550 może drukować od krawędzi do krawędzi w poziomie, pozostawiając puste obszary jedynie u góry i u dołu błony. Dzięki nowemu mechanizmowi transportowania błony model UP-DF550 zapewnia większy obszar 1

2 drukowania w porównaniu z modelem UP-DF500. W przypadku błony o rozmiarach 14 x 17 cali obszar drukowania wynosi 13,6 x 16,4 cala (4360 x 5232 pikseli). Duża szybkość druku W przypadku błony termicznej o rozmiarach 14 x 17 cali (354 x 430 mm) urządzenie UP-DF550 może reprodukować precyzyjne obrazy do celów diagnostycznych z szybkością do 64 arkuszy na godzinę. Z kolei w trybie drukowania na najmniejszej błonie, o rozmiarach 8 x 10 cali, urządzenie może drukować do 80 arkuszy na godzinę. Pokrywa tylna zapewniają ca łatwy dostęp podczas prac konserwacyjnych Urządzenie UP-DF550 jest wyposażone w dwie pokrywy tylne, które ułatwiają dostęp, pozwalając w łatwy sposób usunąć zacięcia błony. Ustawienia krzywej gamma Urządzenie UP-DF550 udostępnia funkcję ustawień krzywej gamma, umożliwiając dokładne dostosowanie kontrastu skali szarości do wymagań użytkownika. W pamięci modelu UP-DF550 można przechowywać domyślną stałą krzywą gamma i 19 edytowalnych krzywych gamma, co pozwala uzyskać najlepszy kontrast skali szarości dla poszczególnych systemów obrazowania. Łą czność DICOM Zgodnie ze światowymi standardami komunikacji w zakresie obrazowania medycznego urządzenie UP-DF550 jest wyposażone w interfejs DICOM, który umożliwia podłączenie do szpitalnej sieci urządzeń do obrazowania. Krótki czas rozgrzewania Urządzenie UP-DF550 jest gotowe do rozpoczęcia drukowania już po dwóch minutach od włączenia. Drukarka dobrze sprawdza się w zastosowaniach, w których czas ma krytyczne znaczenie. Mechanizm odporny na kurz W celu zapobiegania gromadzeniu się na błonie cząstek kurzu i innych ciał obcych przyciąganych przez wentylatory urządzenie UP-DF550 zaprojektowano tak, aby całkowicie oddzielić sekcje elektroniczną i mechaniczną. Ponadto obszar kontaktu między głowicą termiczną a błoną jest całkowicie odizolowany od przepływu powietrza. Błona pozostaje wewnątrz urządzenia do czasu ukończenia procesu drukowania, co zapewnia dodatkową ochronę wydruków przed uszkodzeniem. Jeśli jednak cząstki kurzu znajdą się na błonie podczas jej przemieszczania, rolka czyszcząca umieszczona przed głowicą termiczną oczyści powierzchnię błony przed rozpoczęciem drukowania. Ponieważ rolka czyszcząca jest przeznaczona do jednokrotnego użytku, po jej zabrudzeniu użytkownik może ją łatwo wymienić. Konstrukcja przyjazna dla środowiska Urządzenie UP-DF550 wykorzystuje całkowicie przyjazny dla środowiska system drukowania. W procesie drukowania nie są wykorzystywane żadne płynne chemikalia, a po drukowaniu nie powstaje żaden odpad chemiczny. Ponadto błona termiczna firmy Sony nie zawiera jakichkolwiek metali, takich jak srebro. Zatem może być traktowana jak odpad gospodarstwa domowego, a nie jak odpad przemysłowy. Niezawodna niebieska błona termiczna firmy Sony Niebieska błona termiczna została opracowana specjalnie do użytku z tą stacją do wydruku obrazów na błonie, tak aby zapewniała obrazy o wysokim kontraście i wysokiej gęstości oraz większej trwałości. Dzięki reprodukcji precyzyjnych i stabilnych obrazów diagnostycznych korzystający z nich specjaliści mogą dokonywać właściwych ocen medycznych. Ponadto w przeciwieństwie do konwencjonalnej błony RTG nie trzeba jej chronić przed działaniem światła dziennego. To umożliwia łatwe wykonanie wszystkich potrzebnych procedur od uzupełnienia błon w urządzeniu po 2

3 wydrukowanie obrazów w dowolnym środowisku szpitalnym. Na warstwie ochronnej błony umieszczona jest etykieta IC. Odczytując dane z etykiety IC, urządzenie UP- DF550 określa pozostałą liczbę błon. Dane techniczne Ogólne dane techniczne Met oda drukowania Rozdzielczość Przet warzanie danych Liczba efekt ywnych pikseli Gradacje Prędkość drukowania Podajnik błon Pojemność podajnika błon Rozmiar nośnika Maksymalny rozmiar wydruku Gniazda i łącza Zasilanie Pobór mocy Czas od włączenia zasilania do got owości do drukowania Temperatura w środowisku pracy Wilgot ność ot oczenia podczas pracy Wymiary Waga Dołączone akcesoria Przepisy dot. bezpieczeńst wa Bezpośredni druk t ermiczny 320 dpi Przet warzanie 12-bit owe 5232 (wys.) x 4360 (szer.) punkt ów 4096 poziomów Ok. 64 arkusze na godzinę (w przypadku drukowania na błonie o rozmiarach 14 x 17 cali) Dwa podajniki (jeden do błon UPT-517BL, jeden do błon UPT-514BL, UPT-512BL, UPT- 510BL) 125 arkuszy na podajnik 14 x 17 cali, 14 x 11cali, 10 x 12 cali, 8 x 10 cali 415,3 x 346,1 mm (błona UPT-517BL) DICOM (gniazdo modułowe RJ-45) Prąd przemienny od 100 do 240 V, 50/60 Hz 4,4 do 1,8 A Ok. 2 min Od 10 C do +30 C Od 20% do 80% (bez kondensacji) 600 (szer.) x 316 (wys.) x 686 (gł.) mm Ok. 63 kg Podajniki błon (2), taca odbiorcza (1), przewód zasilania prądem przemiennym (1), Wskazówki wst ępne (1), zest aw do czyszczenia (1), instrukcja obsługi (na płycie CD-ROM), wózki z kółkami (2), kart a gwarancyjna (1) UL , CSA C22.2 nr 601.1, FCC/IC (urządzenie cyfrowe klasy A), EN , EN55022 (klasa B), EN55024, EN , 3

4 EN , IEC Dostarczane wyposażenie Podajniki błon Taca odbiorcza Przewód zasilania prądem przemiennym Wskazówki wst ępne Zest aw do czyszczenia Inst rukcja obsługi (na płycie CD-ROM) Wózek z kółkami Ogranicznik dla wózka Karta gwarancyjna 4

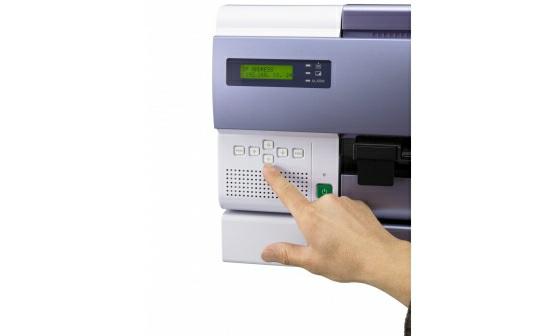

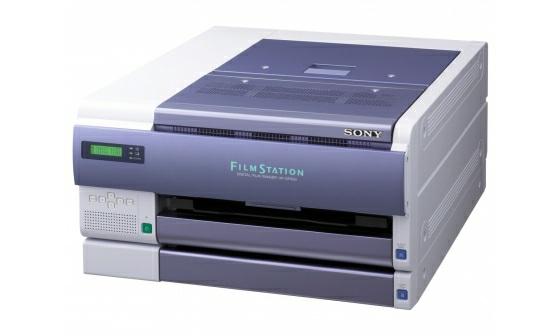

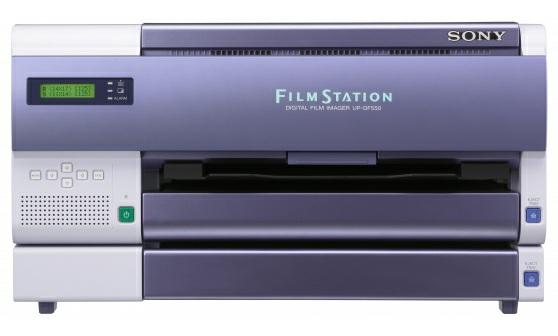

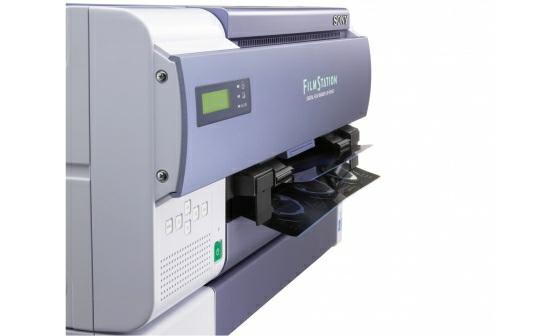

5 Galeria 5
