PROJEKT WYKONAWCZY. OBIEKT: Przebudowa ulicy Ludowej w Olecku, działki nr 241, 252/2, 255/5, obręb Olecko 2, Gmina Olecko

Transkrypt

1 PRO KOM ZAKŁAD USŁUG PROJEKTOWYCH mgr inż. Krzysztof Sawczuk Olecko, ul. Sokola 3/27 tel PROJEKT WYKONAWCZY OBIEKT: Przebudowa ulicy Ludowej w Olecku, działki nr 241, 252/2, 255/5, obręb Olecko 2, Gmina Olecko ADRES: Olecko, ulica Ludowa, Gmina Olecko, powiat olecki, województwo warmińsko-mazurskie INWESTOR : Gmina Olecko Olecko Plac Wolności 3 JEDNOSTKA PROJEKTOWA : PRO-KOM Zakład Usług Projektowych Krzysztof Sawczuk Olecko, ul. Sokola 3/27 BRANŻA : elektryczna oświetlenie uliczne Imię i nazwisko Specjalność i nr uprawnień Data opracowania Podpis z pieczęcią PROJEKTANT: mgr inż. Jan Kondak Uprawnienia do projektowania w specjalności instalacyjno- inżynieryjnej w zakresie sieci i instalacje elektryczne Nr ewid. SUW-51/93 czerwiec 2015r. Egz. Nr 1 Olecko, czerwiec 2015r.

2 ZAWARTOŚĆ OPRACOWANIA: OPIS I OBLICZENIA TECHNICZNE... 2 RYSUNKI... 4 ZESTAWIENIE MATERIAŁÓW... 6 INFORMACJA BIOZ... 7 KOPIE UPRAWNIEŃ I PRZYNALEŻNOŚCI DO OIIB... 8 ZAŁĄCZNIKI (warunki, opinie, uzgodnienia,itp.)... 10

3 OPIS TECHNICZNY 1. PRZEDMIOT i ZAKRES OPRACOWANIA. Przedmiotem niniejszego opracowania jest projekt budowy oświetlenia drogowego dróg dojazdowych do poszczególnych posesji przy ul. Ludowej w Olecku: - budowa linii kablowej oświetleniowej YAKY 4x25 dł. 215/trasa 180m; - budowa latarni na słupach stalowych wys. 6,0m oprawa z panelem LED - 6 kpl. 2. PODSTAWA OPRACOWANIA. - Zgoda PGE Dystrybucja na rozbudowę oświetlenia ulicznego; - Aktualna mapa sytuacyjno-wysokościowa; - Obowiązujące przepisy i normy. 3. CHARAKTERYSTYKA ELEKTROENERGETYCZNA. - Napięcie robocze...230/400 V, 50 Hz - Ochrona przy uszkodzeniu...samoczynne wyłączanie zasilania, TN-C-S - Moc przyłączanego oświetlenia W - Dopuszczalny spadek napięcia... u < 4% - Układ pomiarowy... w istniejącej szafce pomiarowo-sterowniczej 4. STAN ISTNIEJĄCY. Modernizowane drogi dojazdowe do posesji nie posiadają oświetlenia drogowego. Wzdłuż ulicy Ludowej przebiega linia napowietrzna 0,4kV z wydzielonym torem oświetleniowym AsXSn 2x25. Całość stanowi majątek PGE Dystrybucja S.A. 5. STAN PROJEKTOWANY. Szafka oświetleniowa. Istniejąca szafka oświetleniowa pozostaje bez zmiany. Linie kablowe Projektowany obwód oświetleniowy należy wykonać kablami YAKY 4x25. Kable na całej długości należy układać rurach DVR50 koloru niebieskiego lub innych równoważnych (z oznaczeniem trasy folią) zgodnie z normą SEP-E-004. Kabel w rurze DVR50 może być ułożony bezpośrednio w gruncie, bez piasku, jednak grunt rodzimy nie może zawierać gruzu, kamieni, korzeni, itp. Wykop zasypać zagęszczając nasyp warstwami 0,2-0,3m. Pod chodnikami kable oświetleniowe można układać na głębokości 0,5m. Przy słupach oświetleniowych pozostawić zapas kabla dł. 1,5 m. Latarnie Latarnie zostaną rozmieszczone przy krawędzi projektownej drogi w miejscach wskazanych na planie. Projektowane latarnie posiadają następującą budowę: droga na dz. nr 255/5 - słup prosty rurowy wys. 6m ocynkowany ogniowo bez wysięgnika typu S-60SRwP/4 na fundamencie F100/200 z wnęką umożliwiającą montaż tabliczki lub złączy bezpiecznikowych; - oprawa do lamp z panelem LED 15W typu VOLTANA 1 8 LED 500mA, kąt pochylenia oprawy 5 ; - zabezpieczenie oprawy we wnęce słupów złącza bezpiecznikowe IZK z wkładką topikową 4A/gG; - połączenie oprawy z zabezpieczeniem - YDYżo 3x1,5. droga na dz. nr 252/2 - słup prosty rurowy wys. 6m ocynkowany ogniowo bez wysięgnika typu S-60SRwPG/4 osadzany w gruncie (bez fundamentu) z wnęką umożliwiającą montaż tabliczki lub złączy bezpiecznikowych; - oprawa do lamp z panelem LED 15W typu VOLTANA 1 8 LED 500mA, kąt pochylenia oprawy 0 ; - zabezpieczenie oprawy we wnęce słupów złącza bezpiecznikowe IZK z wkładką topikową 4A/gG; - połączenie oprawy z zabezpieczeniem - YDYżo 3x1,5. W latarni 7/3 i 7/6 wykonać dodatkowe uziemienie przewodu PEN, R<30Ω. Fundament słupa wynieść około 3cm ponad poziom gruntu. Oprawy przyłączać symetrycznie do każdej z żył kabla. Sterowanie. Nowe oświetlenie zachowa dotychczasowe sterowanie zrealizowane w istniejącej szafce oświetleniowej. Ulica Ludowa w Olecku. Oświetlenie uliczne

4 6. OCHRONA OD PRZEPIĘĆ. Ochrona od przepięć do 4kV zrealizowana jest na ochronnikach nn zamontowanych na przewodach linii. Dodatkowo w szafce oświetleniowej zaleca się montaż ochronnikaw od przepięć klasy I+II ograniczającego przepięcia do 1kV. 7. CHRONA OD PORAŻEŃ. Jako środek ochrony przy uszkodzeniu w sieciach nn przyjęto samoczynne wyłączanie zasilania po czasie nie dłuższym niż 5s. Układ sieciowy w obwodach oświetlenia TN-C. W obwodach istniejących zachować dotychczasowy układ sieci. Na każdym słupie wykonać rozdział przewodu PEN na neutralny i ochronny. W słupie 7/3 i 7/6 wykonać dodatkowe uziemienie przewodu PEN, o R<30Ω. 8. UWAGI KOŃCOWE: - inwestor musi przestrzegać postanowień zawartych w decyzjach, opiniach, uzgodnieniach, warunkach przyłączenia, itp. załączonych do projektu budowlanego; - wszystkie przewody, kable, aparaty i urządzenia elektryczne muszą być dopuszczone do obrotu i powszechnego do stosowania w budownictwie; - po wykonaniu robót budowlano-montażowych należy wykonać sprawdzenia wg PN-HD OBLICZENIA TECHNICZNE. 1. DOBÓR PRZEWODÓW I ZABEZPIECZEŃ. a) Obciążenie projektowanobwodu: P B =6x15W = 90W, stąd prąd obciążenia 90 I B = 230x0,93 =0,42 A do powyższego obciążenia przyjęto: - zabezpieczenie wzdłużne obwodu na słupie nr 7: gg/10a - projektowany kabel oświetleniowy: YAKY 4x25mm 2 o I Z = 80A (PN-IEC , tab. 52-C1 kolumna 7), oraz 1,6 10 I Z 1.45 =11,03 A Spełnienie warunku 1,45I z > I 2 oznacza równocześnie prawidłowy dobór zabezpieczenia przewodów przy zwarciu. b) Spadek napięcia w projektowanej linii przy założeniu obciążenia skupionego na końcu projektowanego obwodu, tj. w słupie nr 7/6 YAKY 4x25 dł. 215m = 200 x 90 x u1 215 = 0,09 % 33x 25 x OBLICZENIA OŚWIETLENIA. Dla projektowanych ulic przyjęto sytuację oświetleniową D4 i klasę oświetleniową S4 według PN-EN 13201: 2007 Oświetlenie dróg. Zalecenia oświetleniowe dla tej drogi są następujące: Droga na dz. 255/5 E m 5,0 lx; E min 1,0. Wyniki z obliczeń są następujące: E m 6,76 lx; E min 3,7; Droga na dz. 252/2 E m 5,0 lx; E min 1,0. Wyniki z obliczeń są następujące: E m 5,86 lx; E min 2,52; Obliczenia wykonano przy pomocy programu Dialux 4. Ulica Ludowa w Olecku. Oświetlenie uliczne

5

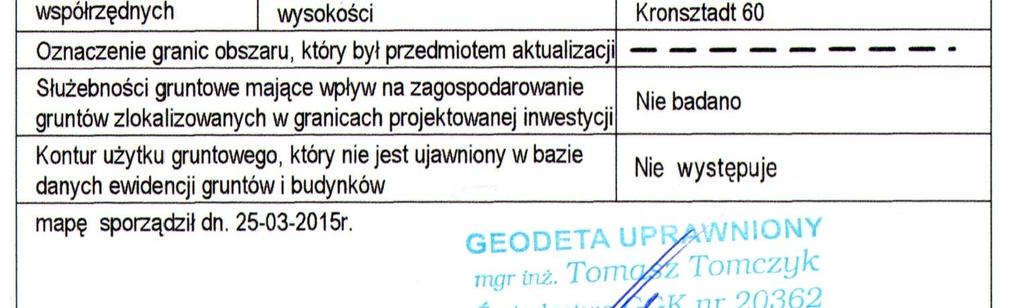

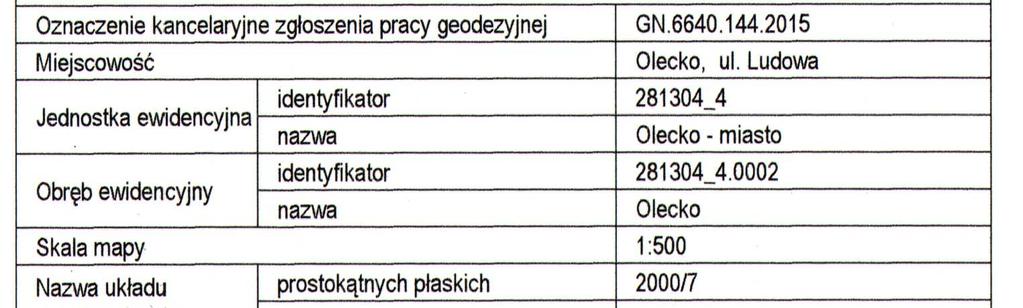

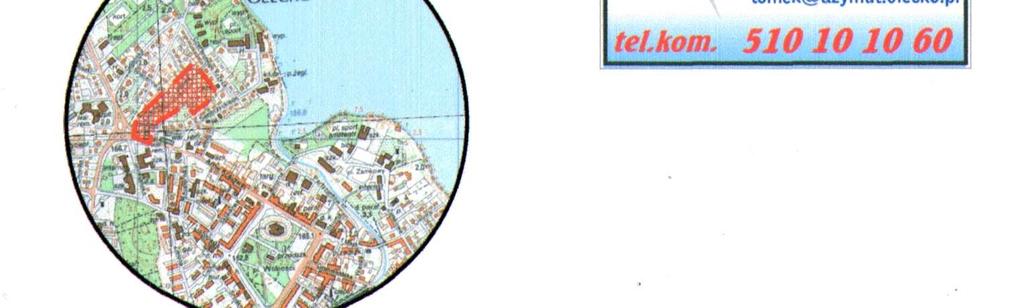

6

7 PRZEDMIAR PODSTAWOWYCH ROBÓT. Lp. Opis J.m. Ilość 1 Kopanie rowów dla kabli w sposób ręczny w gruncie kat. I-II m 3 57,6 2 Ułożenie rur osłonowych z PCW o śr.do 140 mm. Osłona rurowa karbowana do kabli DVR50 3 Układanie kabli o masie do 1.0 kg/m w rurach, pustakach lub kanałach zamkniętych Kabel elektroenerg. alum. YAKY 4x 25;0,6/1kV m 193,0 m 207,5 4 Montaż i stawianie słupów oświetleniowych o masie do 100 kg na fundamencie szt. 3,0 5 Montaż i stawianie słupów oświetleniowych o masie do 100 kg w gruncie szt. 3,0 6 Montaż przewodów do opraw oświetleniowych - wciąganie w słupy i rury osłonowe przy wysokości latarń do 4 m bez wysięgnika Przewód kabelkowy miedz. YDY 3x1,5; 750 V 7 Montaż opraw oświetlenia zewnętrznego na słupie Oprawy oświetlenia drodowego do paneli LED kpl. 6,0 szt. 6,0 8 Zasypywanie rowów dla kabli wykonanych ręcznie w gruncie kat. I-II m 3 57,6 9 Zarobienie na sucho końca kabla 5-żyłowego o przekroju żył do 50 mm2 na napięcie do 1 kv o izolacji i powłoce z tworzyw sztucznych szt. 14,0 10 Montaż uziomów lub przewodów uziemiających w gruncie kat.i-ii m 3,0 11 Mechaniczne pogrążanie uziomów pionowych prętowych w gruncie kat I-II m 3,0 12 Przewody uziemiające i wyrównawcze na słupach (bednarka o przekroju do 200 mm2) 13 Montaż ogranicznika przepięć w liniach napowietrznych nn z przewodów izolowanych (ASA 440/5) 14 Montaż zabezpieczenia wzdłużnego w liniach napowietrznych nn z przewodów izolowanych (SZ 50.1) 15 Układanie kabli o masie do 1.0 kg/m przez wciąganie do rur osłonowych mocowanych na słupach betonowych 16 Montaż głowic kablowych - zarobienie na sucho końca kabla 4-żyłowego o przekroju do 50 mm2 na napięcie do 1 kv o izolacji i powłoce z tworzyw sztucznych (palczatka termokurczliwa) 17 Montaż głowic kablowych - zarobienie na sucho końca kabla 4-żyłowego o przekroju do 50 mm2 na napięcie do 1 kv o izolacji i powłoce z tworzyw sztucznych (uszczelnienie rury "end-cap") m 8,0 szt. 4,0 szt. 1,0 m 2,5 szt. 1,0 szt. 1,0 18 Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia szt. 1,0 19 Badanie linii kablowej N.N.- kabel 4-żyłowy odc. 7,0 20 Badania i pomiary instalacji skuteczności zerowania (pierwszy pomiar) szt. 6,0 21 Badania i pomiary instalacji uziemiającej (pierwszy pomiar) szt. 3,0 Ulica Ludowa w Olecku. Oświetlenie uliczne

8 INFORMACJA BIOZ. Nazwa obiektu: Przebudowa ulicy Ludowej w Olecku, działki nr 241, 252/2, 255/5, obręb Olecko 2, Gmina Olecko Adres obiektu: Olecko, ulica Ludowa Inwestor: Gmina Olecko, Olecko, Plac Wolności 3 1. Zakres robót dla całego zamierzenia inwestycyjnego: - wykopy pod kable i uziomy; - układanie rur osłonowych i kabli, - zasypywanie wykopów; - montaż i stawianie latarni. 2. Wykaz istniejących obiektów budowlanych: - budynki mieszkalne, drogi publiczne; - sieci uzbrojenia terenu: elektroenergetyczne, telekomunikacyjne, wod kan, gaz. 3. Elementy zagospodarowania terenu mogące spowodować zagrożenie bezpieczeństwa i zdrowia ludzi: - czynne linie elektroenergetyczne, wodociągowe i gazowe; - ruch pojazdów na istniejących drogach. 4. Przewidywane zagrożenia podczas prowadzenia robót i ich zapobieganie: a) zagrożenia występujące przy robotach ziemnych: - upadek pracownika lub osoby postronnej do wykopu; - zasypanie pracownika w wykopie wąskoprzestrzennym; b) zagrożenia występujące przy montażu słupów oraz związanych z układaniem kabli: - uderzenie pracownika spadającymi narzędziami i materiałami podczas wykonywania robót przy użyciu podnośnika samochodowego; - upadek z rusztowania lub drabiny podnośnika, - porażenie prądem elektrycznym podczas prac w pobliżu czynnych urządzeń elektrycznych. c) zagrożenia występujące przy robotach pomiarowych: - porażenie prądem elektrycznym podczas prac w pobliżu czynnych urządzeń elektrycznych. 5. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako szkolenie wstępne i szkolenie okresowe. Pracownicy przed przystąpieniem do pracy, powinni być zapoznani przez kierownika budowy z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Wejście wykonawcy do prac związanych z robotami na istniejących urządzeniach PGE Dystrybucja może nastąpić po przekazaniu wykonawcy placu budowy potwierdzonym protokołem. Prace w pobliżu czynnych urządzeń elektrycznych prowadzi się na polecenie pisemne i po dopuszczeniu do robót zgodnie z przepisami instrukcji bezpiecznej pracy w PGE. Dopuszczeni do tych prac pracownicy muszą posiadać odpowiednie zaświadczenia kwalifikacyjne. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: - wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, - obsługi maszyn i innych urządzeń technicznych, - postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, - udzielania pierwszej pomocy. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami. Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. Ulica Ludowa w Olecku. Oświetlenie uliczne

9 KOPIE UPRAWNIEŃ. Ulica Ludowa w Olecku. Oświetlenie uliczne

10 Ulica Ludowa w Olecku. Oświetlenie uliczne

11 ZAŁĄCZNIKI. Ulica Ludowa w Olecku. Oświetlenie uliczne

12
