1 MAKING MODERN LIVING POSSIBLE Danfoss Air Flex System Kanałów Elastycznych Katalog DANFOSS HEATING PRODUKT PRZYJAZNY ŚRODOWISKU

2 Danish Indoor Climate Labelling Certificate no. Danish Indoor Climate Labelling hereby certifies that the product group Danfoss Air Flex manufactured by Danfoss A/S Ulvehavevej 1 DK-71 Vejle has been approved and awarded a labelling licence The declared indoor-relevant time-value has been determined according to the labelling criteria listed in the following documents issued by the Danish Indoor Climate Labelling: Testing and Labelling Criteria for Furniture, 3 rd edition, 5 and General Labelling Criteria, 5 th edition, 7 The certificate is based on tests of a flexible LDPE/HDPE tube The certificate is valid 5 years from: th October 9 and is subject to annual renewal by attestation of the Schedule 1- to this certificate according to the procedures of Danish Indoor Climate Labelling. Danish Indoor Climate Labelling may withdraw the rights to use this Certificate in case the company does not meet the requirements. This certificate including schedule 1- can also be found at: For Danish Indoor Climate Labelling Certification Manager Date.1.9 VKEWB39 Danfoss /11

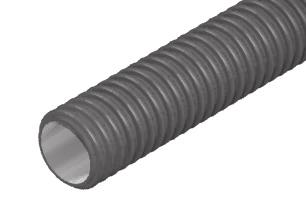

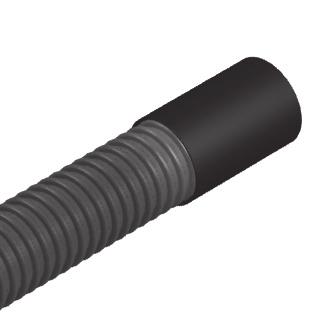

3 Rura elastyczna typu FLEX Złączka elastyczna Dane techniczne Rura przeznaczona jest do stosowania w systemach wentylacji gdzie wymagana jest duża elastyczność kanałów wentylacyjnych zarówno po stronie powietrza nawiewanego i wywiewanego. Rura produkowana jest z polietylenu (PE) przyjaznego dla środowiska, bez żadnych domieszek. Odporność chemiczna: Polietylen (PE) odporny jest na prawie wszystkie media/ środki (alkohole, smary, olej mineralny itp.). Wpływ na zastosowany polietylen mają i mogą wywołać jego uszkodzenie tylko stężone i wysoko utlenione kwasy. Normy/klasyfikacja: Wszystkie wyszczególnione poniżej rury spełniają wymagania określone w normie DIN EN 5-. Strata ciśnienia na m/rury [Pa] Strata ciśnienia [Pa/kąt 9 ] Rura elastyczna Danfoss Flex - Ø75 mm, prosta Rura elastyczna Danfoss Flex - Ø75 mm,,5m zagięte pod kątem Złączka firmy Danfoss przeznaczona jest do łączenia końców rur elastycznych Danfoss Flex. Złączka produkowana jest z polietylenu (PE) przyjaznemu środowisku, bez żadnych domieszek. Normy/klasyfikacje: Wszystkie wyszczególnione poniżej produkty spełniają wymagania określone w normie DIN EN 5-. Nr zamówienia Typ Średnica zewnętrzna Średnica wewnętrzna Długość Ciężar 9F DFP-3 Ø3 Ø5 5 m 11.5 kg 9F1 DFP-75 Ø75 Ø1 5 m 13.5 kg 9F DFP-9 Ø9 Ø75 5 m 19.5 kg Nr zamówienia Typ Średnica zewnętrzna Średnica wewnętrzna 9F DPC-3 Ø Ø3 9F7 DPC-75 Ø7 Ø75 9F DPC-9 Ø93 Ø9 Elastyczna rura firmy Danfoss zawsze dostarczana jest w 5 metrowych zwojach. VKEWB39 Danfoss /11 3

4 Rozdzielacz DMF-R/L systemu Air Flex Dane techniczne Rozdzielacz Danfoss, nawiew Lewy (L) Prawy (R) Przepływ Luftmængde powietrza [m [m³/h] 3 /h] Rozdzielacz Danfoss, wywiew Rozdzielacze DMF znajdują zastosowanie w systemach wentylacji zarówno po stronie nawiewnej i wywiewnej. Rozdzielacze są dostępne w wersji lewej, oraz prawej w celu zapewnienia optymalnego montażu. Rozdzielacze mogą być montowane w betonie lub w maszynowni. W celu ułatwienia czyszczenia należy zamontować klapę serwisową (nr. kat 9F3) D L H W Blacha ocynkowana. Nr zamówienia Typ H W L D Przyłącza/ króćce Ciężar 9F DMF-1/1x75-R 5 mm 1 mm 117 mm Ø1 mm 1 x ø75 3, kg 9F5 DMF-1/1x75-L 5 mm 1 mm 117 mm Ø1 mm 1 x ø75 3, kg 9F DMF-1/1x75-R 5 mm 1 mm 19 mm Ø1 mm 1 x ø75 3,3 kg 9F7 DMF-1/1x75-L 5 mm 1 mm 19 mm Ø1 mm 1 x ø75 3,3 kg 9F DMF-15/x75-R 5 mm 1 mm 5 mm Ø15 mm x ø75,7 kg 9F9 DMF-15/x75-L 5 mm 1 mm 5 mm Ø15 mm x ø75,7 kg 9F5 DMF-15/1x1-R 5 mm 1 mm 17 mm Ø15 mm 1 x ø75 3, kg 9F51 DMF-15/1x1-L 5 mm 1 mm 17 mm Ø15 mm 1 x ø75 3, kg VKEWB39 Danfoss /11

5 Rozdzielacz DMF systemu Air Flex Dane techniczne Rozdzielacz Danfoss, nawiew Przepływ Luftmængde powietrza [m [m³/h] 3 /h] Rozdzielacze DMF-1/1x75 i DMF -1/1x75 przeznaczone są do stosowania w układach wentylacyjnych do montażu zarówno po stronie nawiewu jak i wywiewu powietrza. Rozdzielacz DMF-15/x75 przeznaczony jest do mniejszych układów wentylacji lub do takich instalacji, w których powietrze musi być rozprowadzone do dwóch lub więcej rozdzielaczy. Rozdzielacze mogą być umieszczone w betonowej konstrukcji budynku lub montowane w pomieszczeniach fabrycznych. Aby ułatwic czyszczenie rozdzielaczy należy montować pokrywę kontrolną DCH -15x15 Rozdzielacz Danfoss, wywiew D L H W Blacha ocynkowana. Nr zamówienia Typ H W L D Przyłącza/ króćce Ciężar 9F1 DMF-15/x75 5 mm 1 mm 515 mm ø15 mm x ø75 mm 1,9 kg 9F17 DMF-1/1x75 5 mm 1 mm 515 mm ø1 mm 1 x ø75 mm,9 kg 9F1 DMF-1/1x75 5 mm 1 mm 5 mm ø1 mm 1 x ø75 mm 3,1 kg VKEWB39 Danfoss /11 5

6 Skrzynka rozprężna sufitowo/ naścienna DPV systemu Air Flex Wykresy strat ciśnienia, wylot (tylko dla skrzynki rozdzielczej) 1 Strata ciśnienia skrzynka DPV -x75-ø1, wywiew Skrzynka DPV przeznaczona jest do montażu w systemach wentylacyjnych zarówno po stronie nawiewu jak i wywiewu powietrza. Konstrukcja skrzynki przystosowana jest do montażu na suficie lub na ścianie. Skrzynka przystosowana jest do zamocowania przepustnic typu DFVS i DFVE. W skrzynce można zamontować także przepustnice regulacyjne Lindab KI, KIR, KU i KSU. Wszystkie wyżej wymienione przepustnice muszą być zamawiane oddzielnie. Blacha ocynkowana Strata ciśnienia skrzynka DPV -3x75-Ø15, wywiew Wykresy strat ciśnienia, zasilanie (tylko dla skrzynki rozdzielczej) 3,5 3,5 1,5 1,5 Strata ciśnienia skrzynka DPV -x75-ø1, nawiew Strata ciśnienia skrzynka DPV -3x75-Ø15, nawiew Nr zamówienia Typ H W L D Przyłącza/ króćce Ciężar 9F19 DPV-1/75 5 mm 1 mm 1 mm ø1 mm xø75 mm,75 kg 9F DPV-15/75 5 mm 15 mm 5 mm ø15 mm 3xø75 mm 1,1 kg VKEWB39 Danfoss /11

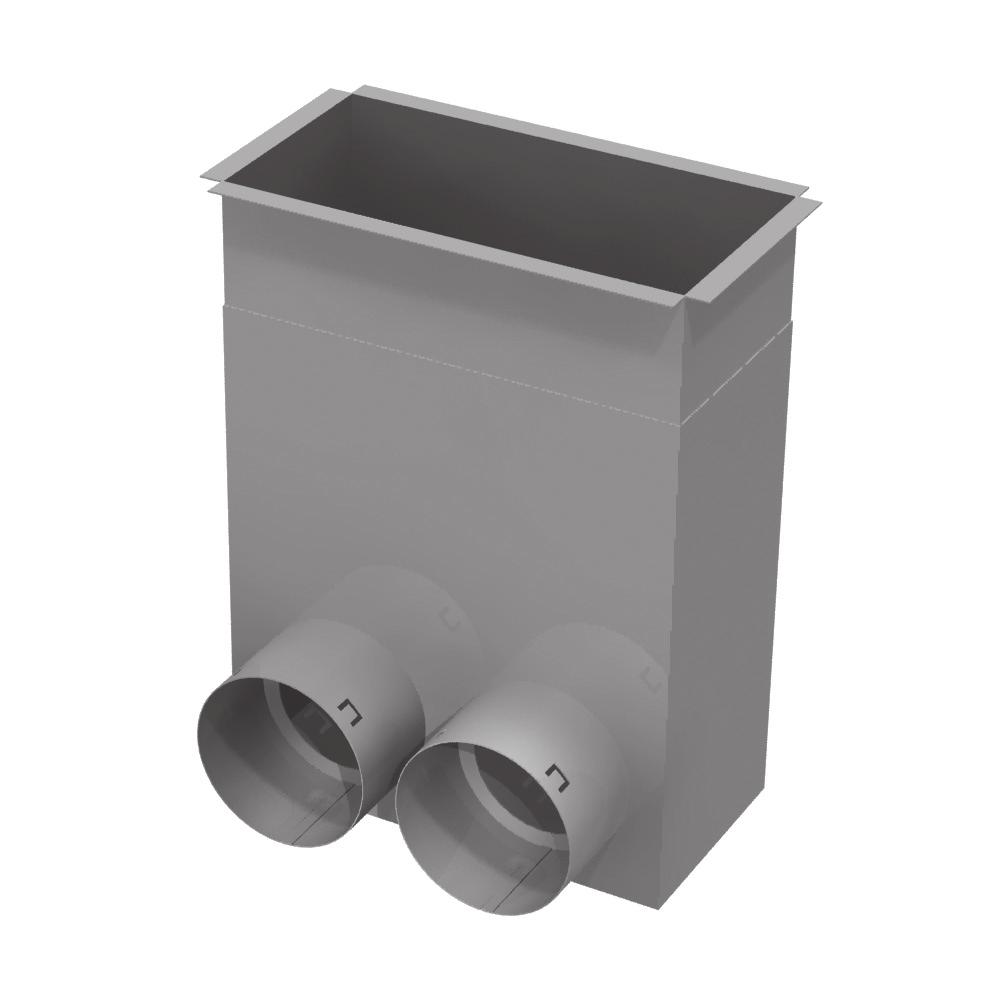

7 Skrzynka rozprężna podłogowa DPGF systemu Air Flex Wykresy strat ciśnienia Straty ciśnienia dla skrzynki DPGF -x1/75, łącznie z kratką DFG x Skrzynka podłogowa DPGF systemu Air Flex przeznaczona jest do stosowania w układach wentylacji po stronie powietrza nawiewanwego. Skrzynka może być mocowana w betonowym podłożu podłogi. Wyposażona jest w teleskopowy kołnierz pozwalający na regulację wysokości kanału dolotu powietrza. Skrzynka przystosowana jest do montażu kratek typu DFG (strona 9). Wysokość może być regulowana w zakresie od 3 mm Straty ciśnienia dla skrzynki DPGF -3x1/75, łącznie z kratką DFG 3x Blacha ocynkowana. Nr zamówienia Typ H W L Przyłącza/ króćce Ciężar 9F1 DPGF-x1/75-3 mm 1 mm mm x ø75 mm 1, kg 9F DPGF-3x1/75-3 mm 1 mm 3 mm 3 x ø75 mm 1,9 kg VKEWB39 Danfoss /11 7

8 Skrzynka rozprężna sufitowo/ naścienna DPGW systemu Air Flex Wykresy strat ciśnienia, wywiew Strata ciśnienia- skrzynka DPGW -x1/75, łącznie z zamontowaną kratką DFG x Klapa serwisowa do rozdzielacza Skrzynka rozdzielcza DPGW nadaje się do stosowania w systemach wentylacji zarówno po stronie zasilania jak i wylotu powietrza. Wyposażona jest w teleskopowy kołnierz umożliwiający regulację wysokości skrzynki. Skrzynka przystosowana jest do montażu kratek typu DFG (patrz strona ). 1 Strata ciśnienia- skrzynka DPGW -3x1, łącznie z zamontowaną kratką DFG 3x Wykresy strat ciśnienia, nawiew Klapa serwisowa systemu Danfoss Flex może być wykorzystywana do zasłonięcia rozdzielaczy DMF po ich zamontowaniu. 3 Strata ciśnienia- skrzynka DPGW -x1/75, łącznie z zamontowaną kratką DFG x1 Wysokość można regulować od 5 do 11 mm Blacha ocynkowana.,5 1,5 1, Strata ciśnienia- skrzynka DPGW -3x1, łącznie z zamontowaną kratką DFG 3x Płyta galwanizowana. Nr zamówienia Typ H W L Przyłącza/ króćce Ciężar 9F3 DPGW-x1/ mm 1 mm mm x ø75 mm, kg 9F DPGW-3x1/ mm 1 mm 3 mm 3 x ø75 mm,9 kg Nr zamówienia Typ Ciężar 9F3 DCH-15x15,17 kg VKEWB39 Danfoss /11

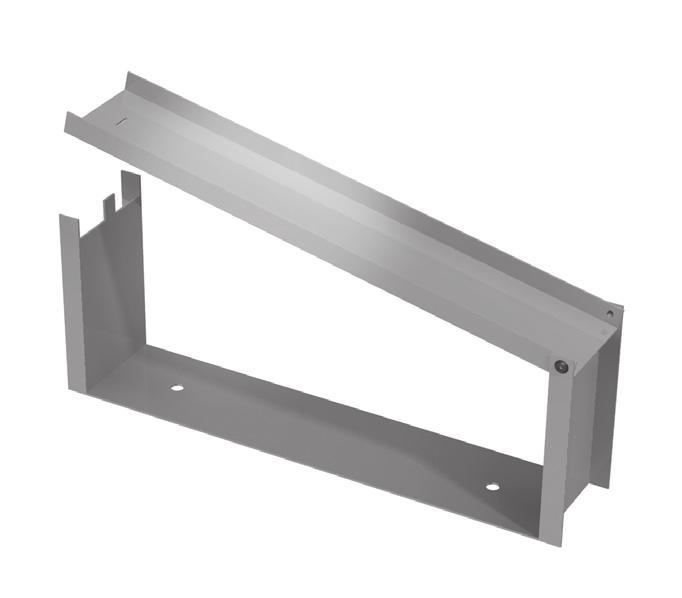

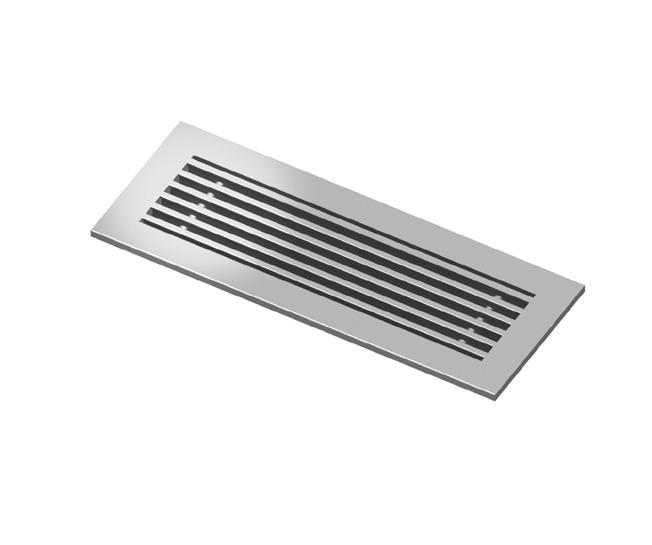

9 Uchwyt montażowy do rur elastycznych Air Flex Przejście - Rura elastyczna / Kanał stalowy Kratka nawiewna/wywiewna DFG systemu Air Flex Ramka mocująca DFF systemu Air Flex stosowana jest do mocowania elastycznych rur na przykład w otulinie termoizolacyjnej ze styroporu. Może być także używana do mocowania rur w danym miejscu przy ich montażu na ścianie lub suficie. Blacha ocynkowana. Przejście to stosuje się wszędzie tam gdzie występuje konieczność połączenia elastycznej rury systemu Flex z kanałami stalowymi. Blacha ocynkowana. Kratka DFG może być instalowana zarówno po stronie zasilania jak i wylotu powietrza. Kratka dostarczana jest ze specjalnymi zaciskami sprężynowymi do jej mocowania w skrzynkach typu DFGW i DPGF. Konserwacja: Zdjąć kratkę aby uzyskać dostęp do wewnętrznej strony kratki od strony skrzynki. Części zewnętrzne kratki przetrzeć wilgotną ściereczką. Wykres strat ciśnienia: Straty ciśnienia na kratkach DFG pokazano na wykresach przedstawionych dla skrzynek DPGW i DPGF. Aluminium naturalnie eloksalowane. Nr zamówienia Typ Ciężar 9F39 DFF-3x3,5 kg 9F DFF-x75, kg 9F1 DFF-3x75,9 kg 9F DFF-3x9,35 kg Nr zamówienia Typ Ciężar 9F3 DFT-75-3,1 kg 9F35 DFT-9-,15 kg Nr zamówienia Typ H W Ciężar 9F31 DFG-x1 15 mm 5 mm,3 kg 9F3 DFG-3x1 5 mm 35 mm, kg VKEWB39 Danfoss /11 9

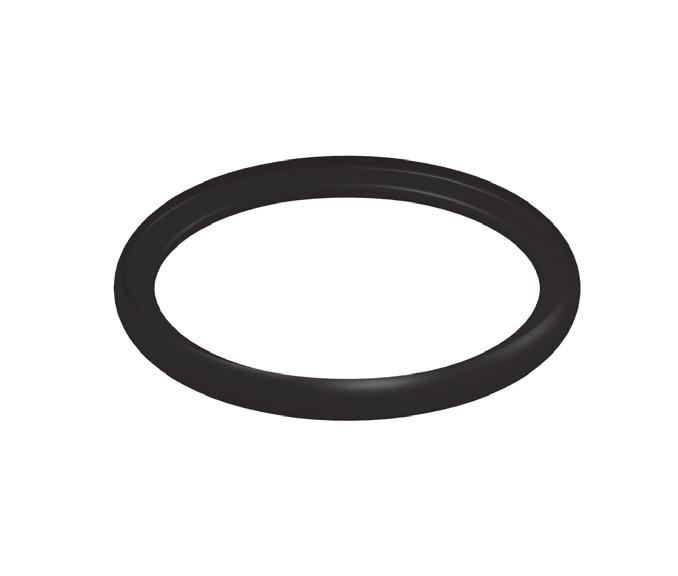

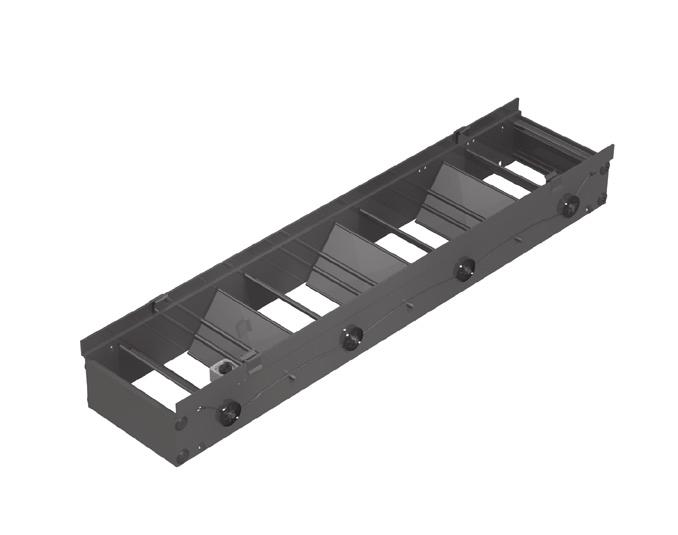

10 Przepustnica DDG do kratki DFG Zakończenie (korek) DPD systemu Air Flex Pierścień uszczelniający systemu Air Flex Przepustnica DDG przeznaczona jest do instalowania w miejscach, które wymagają regulacji ilości przepływającego powietrza. Przepustnica musi być montowana na kratce typu DFG. Korek DPD przeznaczony jest do zabezpieczenia otworów rur elastycznych systemu Air Flex, jak również rozdzielaczy i skrzynek przed zabrudzeniem/ uszkodzeniem podczas ich montażu. Normy/klasyfikacja: Wymienione poniżej produkty spełniają wymagania określone w normie DIN EN 5-. PELD- polietylen wysokociśnieniowy. Pierścień uszczelniający DSR systemu Danfoss Air Flex przeznaczony jest do umieszczania na rurach elastycznych Danfoss Flex dla zapewnienia szczelności połączenia pomiędzy rurą, rozdzielaczem, skrzynką i łącznikiem. Normy/klasyfikacja: Wymienione poniżej w tabeli produkty spełniają wymagania podane w normie DIN EN 5-. Blacha ocynkowana. Nr zamówienia 9F33 9F3 Typ H W L Ciężar DDG- x1 DDG- 3x1 7 mm 75 mm 175 mm, kg 7 mm 75 mm 75 mm,3 kg Nr zamówienia Typ Zastosowanie 9F1 9F13 9F1 9F15 DEC-3 DEC-75 DEC-9 DEC-77 rura elastyczna systemu Danfoss flex3/5 rura elastyczna systemu Danfoss flex75/1 rura elastyczna systemu Danfoss flex9/75 rozdzielcze skrzynki firmy Danfoss Dostarczany w opakowaniach po 1 sztuk. Nr zamówienia Typ 9F9 DSR-3 9F1 DSR-75 9F11 DSR-9 Dostarczany w opakowaniach po 1 sztuk. 1 VKEWB39 Danfoss /11

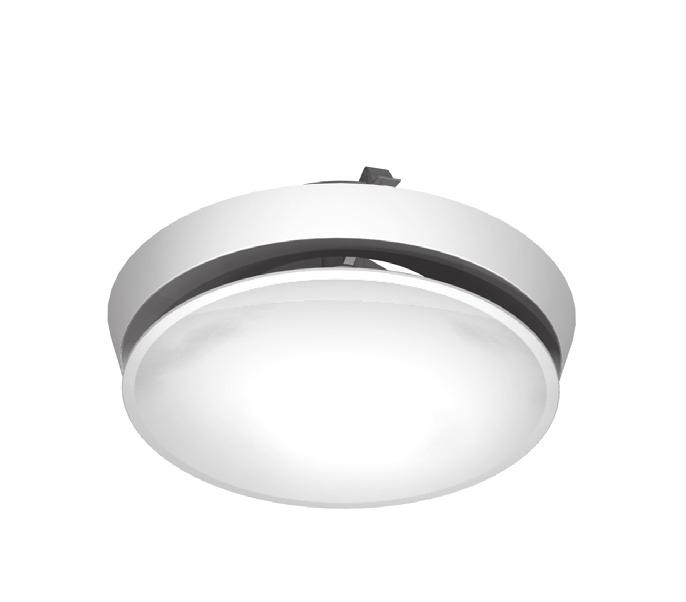

11 Anemostat nawiewny DFVS systemu Air Flex Dane techniczne Ø 1 Ilość obrotów L WA [db] [l/s] 1 [m 3 /h] Anemostat nawiewny DFVS wyposażony jest w trzy sprężyny listkowe, które umożliwiają bezpośredni montaż zaworu w skrzynce DPV systemu Flex bez konieczności używania narzędzi lub innych przyrządów. Konserwacja: Wyjąć anemostat aby uzyskać dostęp do skrzynki powietrza zasilającego. Dostępne części zewnętrzne przeczyścić wilgotną ściereczką. Ø 15 Ilość obrotów [l/s] 5 1 [m 3 /h] Plastik, kolor RAL 91 (biały). Nr zamówienia Typ ød ød Ciężar 9F5 DFVS-1 1 mm 1 mm,1 kg 9F DFVS mm 15 mm,1 kg VKEWB39 Danfoss /11 11

12 Anemostat wywiewny DFVE systemu Air Flex Dane techniczne Ø Ilość obrotów L WA [db] [l/s] 1 [m 3 /h] Anemostat wywiewny DFVE posiada trzy sprężyny listkowe, które umożliwiają mocowanie go bezpośrednio w skrzynkach DPV bez konieczności używania narzędzi lub innych przyrządów. Konserwacja: Wyjąć anemostat aby uzyskać dostęp do skrzynki. Dostępne części zewnętrzne przeczyścić wilgotną ściereczką. Ø 1 Ilość obrotów L WA [db] [l/s] 5 1 [m 3 /h] Plastik, kolor RAL 91 (biały). Nr zamówienia Typ ød ød Ciężar 9F DFVE-1 1 mm 1 mm,1 kg 9F9 DFVE mm 15 mm,1 kg 1 VKEWB39 Danfoss /11

13 VKEWB39 Danfoss /11 13

14 1 VKEWB39 Danfoss /11

15 VKEWB39 Danfoss /11 15

16 Od dziesiątków lat firma Danfoss dostarcza nowoczesnych rozwiązań technicznych w układach grzewczych i chłodzących, zaworach i termostatach, pompach i układach regulacji. Grupa Danfoss składa się z ogólnoświatowej sieci firm sprzedających, agentów i dystrybutorów a produkty firmy Danfoss są sprzedawane, serwisowane oraz cenione na całym świecie. Produkty firmy Danfoss odgrywają również ważną rolę gdy chodzi o urządzenia/układy zapewniające komfortowe optymalne warunki środowiskowe/ klimatyczne wewnątrz budynków. Opracowane rozwiązania stanowią nasze dziedzictwo a nowo-opracowany system Danfoss Air jest kontynuacją tej chlubnej tradycji. VKEWB39
