1 Samouczek Monitor interaktywny SMART MX165 praca z samym monitorem bez podłączonego komputera Image Recording Solutions 1

2 Podstawowe informacje 2

3 Elementy monitora 1. ekran dotykowy, 2. panel kontrolny, 3. czujnik natężenia oświetlenia, 4. wskaźnik statusu (dioda), 5. pisaki (x2), 6. głośniki, 7. przedni panel przyłączeniowy, 8. przełącznik zasilania (na kolejnym slajdzie). 3

4 Elementy monitora 8 1. ekran dotykowy, 2. panel kontrolny, 3. czujnik natężenia oświetlenia, 4. wskaźnik statusu (dioda), 5. pisaki (x2), 6. głośniki, 7. przedni panel przyłączeniowy, 8. przełącznik zasilania. 4

5 Przedni panel połączeniowy 1. dyski USB i inne urządzenia, które mają być używane z aktualnie wybranym źródłem wejścia, 2. dysk USB z aktualizacją oprogramowania układowego monitora, 3. kabel USB z komputera sterowanie dotykowe przy korzystaniu ze źródła HDMI 3, 4. komputer lub inne źródło sygnału wejściowego do monitora. 5

6 Panel kontrolny 1. zasilanie budzenie i usypiania monitora, 2. wybór sygnału wejściowego, 3. menu, 4. Zamrażanie 5. wyciszanie / włączanie dźwięku, 6. i 7. regulacja stopnia głośności. Wskaźnik statusu Gdy dioda statusu świeci się na czerwono, wyświetlacz jest w stanie czuwania. Aby wybudzić wyświetlacz, naciśnij przycisk zasilanie na przednim panelu sterowania. 6

7 Pisanie (rysowanie), przesuwanie i ścieranie Aby przystąpić do pisania lub rysowania atramentem cyfrowym, należy wybrać jeden z pisaków dołączonych do wyświetlacza. Notatki i rysunki możemy przesuwać po ekranie używając swojego palca. W celu wymazania atramentu cyfrowego, należy przesunąć dłonią (zewnętrzną lub wewnętrzną powierzchnią) po obszarze zapisanym, który ma zostać wymazany. 7

8 Gesty wielodotyku 8

9 Gesty wielodotyku 9

10 Gesty wielodotyku 10

11 Pilot zdalnego sterowania 11

12 12

13 13

14 e 3 praca bez podłączonego komputera Biała tablica 14

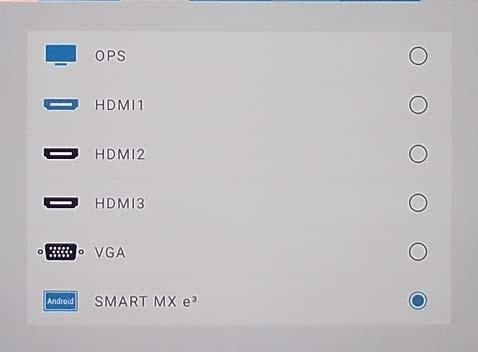

15 Wybór źródła Na panelu kontrolnym wybieramy przycisk wyboru źródła, a na ekranie palcem wskazujemy SMART MX e

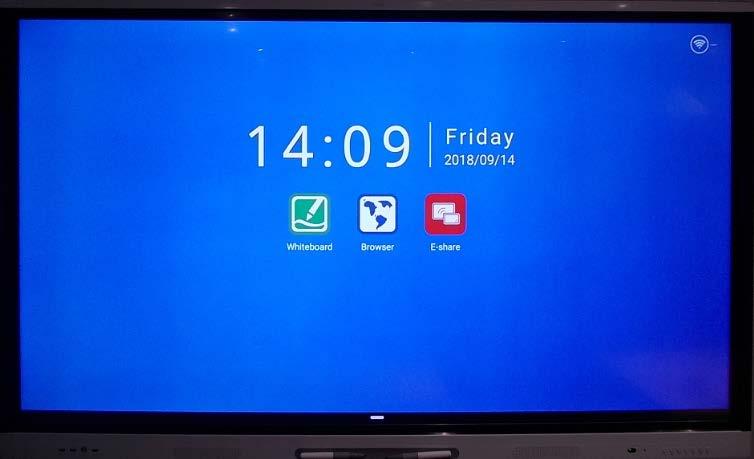

16 Ekran powitalny Biała tablica 16

17 Tryb białej tablicy Zapisywanie kart, tła itp. Narzędzia do pisania i rysowania Dodaj nową kartę, przechodzenie pomiędzy kartami 17

18 Zapisywanie kart, tła itp. Tryb białej tablicy narzędzia ustawienie grubości zakreślacz wybór koloru pisak 18

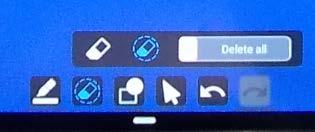

19 Zapisywanie kart, tła itp. Tryb białej tablicy narzędzia gumka zakreśl elementy do usunięcia zwykła gumka gumka usuń wszystko gumka 19

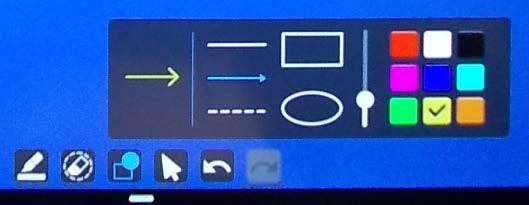

20 Zapisywanie kart, tła itp. Tryb białej tablicy narzędzia wybór kształtu grubość linii wybranego kształtu kolor linii wybranego kształtu aktualnie wybrany kształt 20

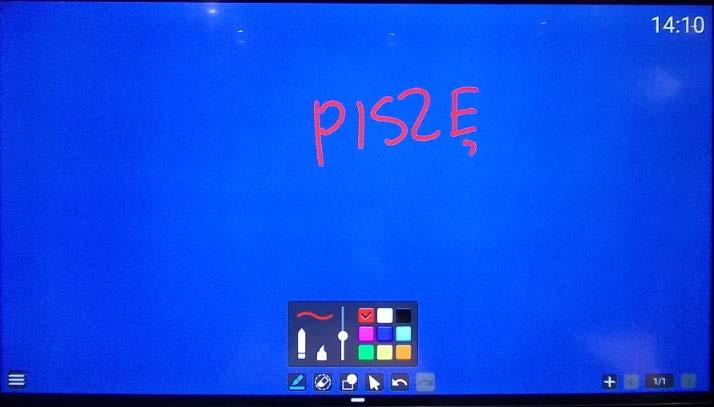

21 Pisanie na monitorze 21

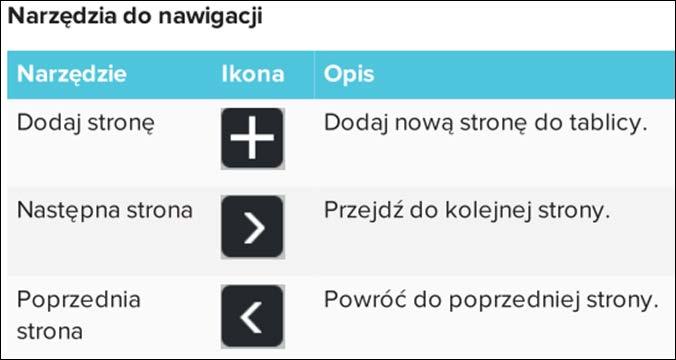

22 Pisanie na monitorze Naciśnięcie na licznik ekranów (powyżej jest to 1/1) spowoduje wyświetlenie miniatur poszczególnych tablic. Można je usunąć dotykając ikonę kosza. 22

23 Pisanie na monitorze 23

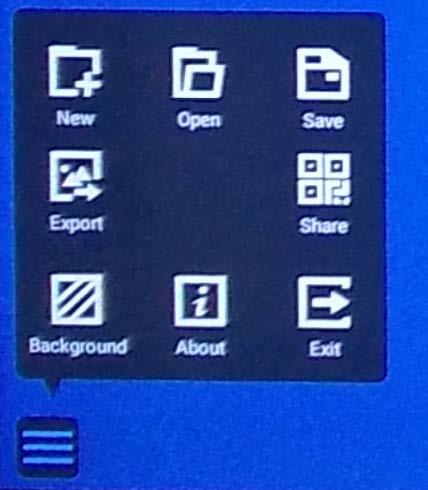

24 Zapisywanie kart, tła itp. Przycisk "Home" Przycisk "Home" jest zawsze dostępny na dole ekranu. Jego naciśnięcie uruchamia pasek z dodatkowymi funkcjami, aplikacjami i narzędziami. 24

25 Zapisywanie kart, tła itp. Pasek "Home" 1. Wstecz m. in. zatrzymuje odtwarzanie pliku, tak że z dysku USB, 2. Ekran powitalny powrót do ekranu startowego, 3. Tryb białej tablicy, 4. Przeglądarka stron WWW, 5. Aplikacje dostęp do wszystkich aplikacji monitora, 6. Wybór źródła obrazu, 7. Aplikacja EShare, 8. Ustawienia

26 Ekran powitalny Przeglądarka stron WWW 26

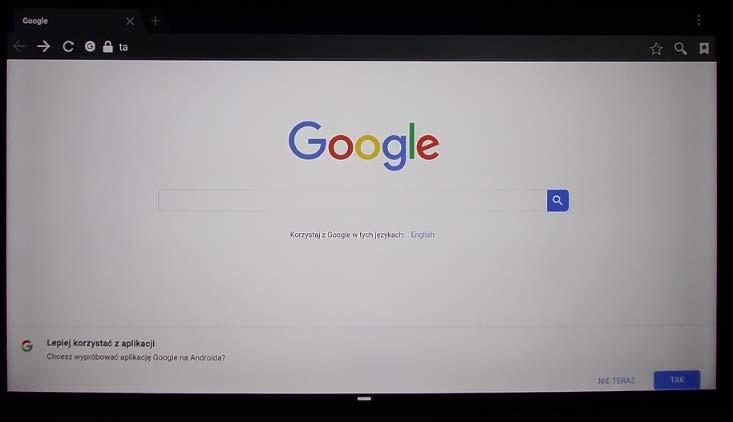

27 Przeglądarka internetowa Dodaj nową kartę Pasek adresu 27

28 Przeglądarka WWW wpisywanie adresu 28

29 Zamrażanie i pisanie po zamrożonym ekranie 29

30 Zamrażanie 30

31 Zamrażanie Narzędzia trybu zamrażanie 31

32 Narzędzia trybu zamrażanie 32

33 Narzędzia trybu zamrażanie pisanie po ekranie zmiana koloru i grubości pisaka 33

34 Narzędzia trybu zamrażanie powiększanie 34

35 Narzędzia trybu zamrażanie powiększanie 35

36 Narzędzia trybu zamrażanie wyjście z trybu 36

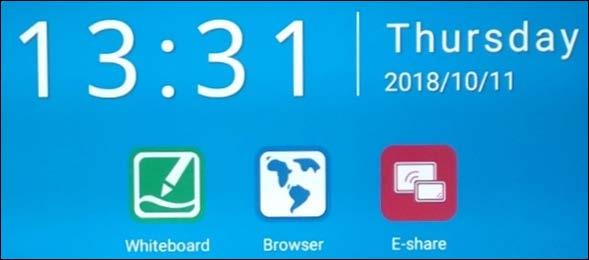

37 Ekran powitalny Aplikacja E Share współpraca na przykładzie urządzenia z systemem Android 37

38 Aplikacja E Share instalacja aplikacji na urządzeniu z systemem Android W aplikacji Sklep Play wpisujemy wyszukiwaną frazę eshare. Po odnalezieniu aplikacji, wybieramy ZAINSTALUJ. 38

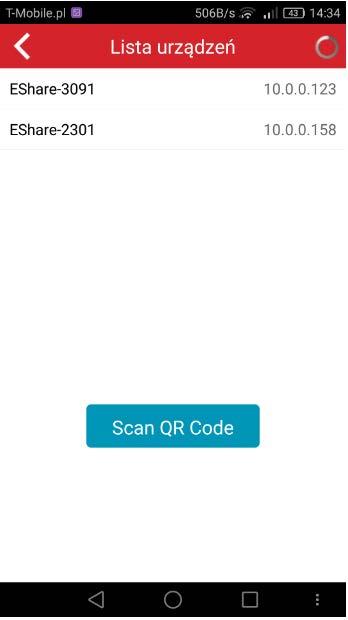

39 Aplikacja E Share łączenie telefonu z monitorem Aby aplikacja E Share mogła współpracować z monitorem, oba urządzenia musza być połączone z tą samą siecią Wi Fi. Jeżeli tak jest, to za pomocą aplikacji EShare skanujemy QRcode wyświetlony na monitorze. 39

40 Aplikacja E Share telefon i monitor są połączone 40

41 Aplikacja E Share funkcja Remote i MirrorTv 41

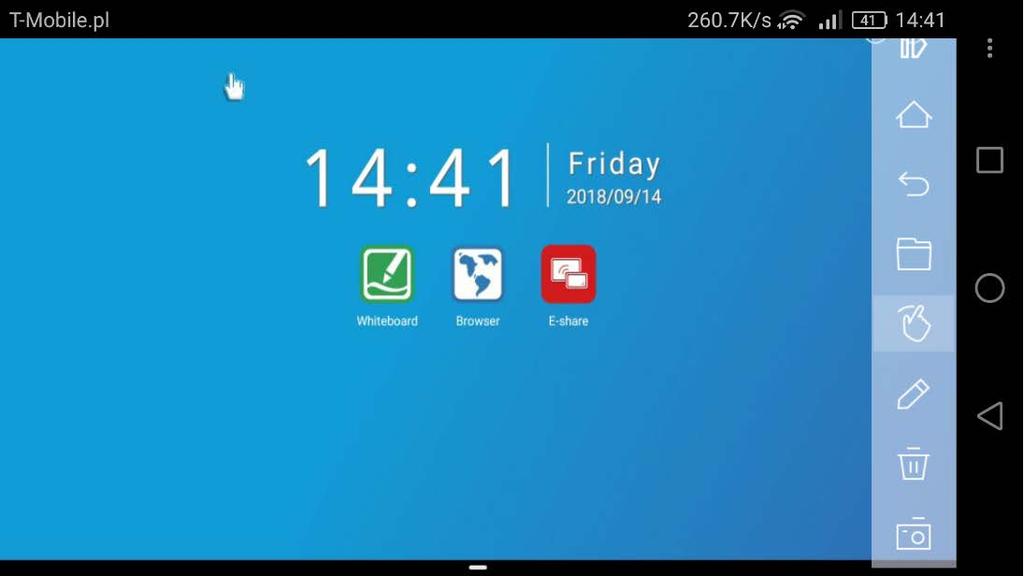

42 Aplikacja E Share funkcja Remote i MirrorTv MirrorTv obraz i sterowanie monitorem z telefonu (możliwość rysowania) Remote dotykowe sterowanie monitorem poprzez telefon 42

43 Pozostałe aplikacje dostępne na monitorze 43

44 Funkcja Aplikacje na pasku "Home" 44

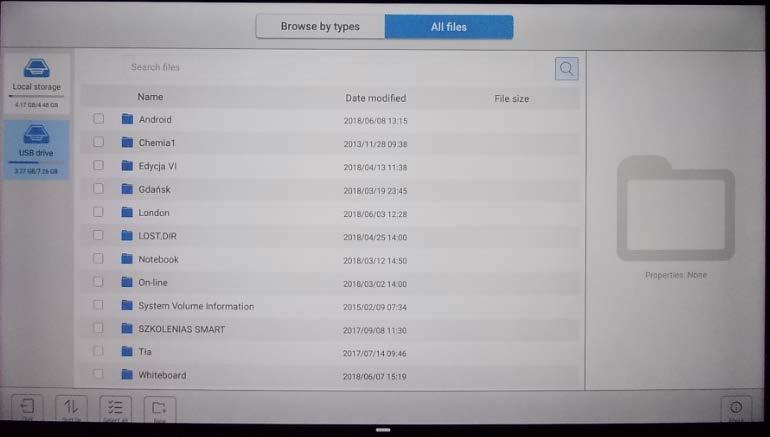

45 File Manager menadżer plików Menadżer plików wyświetla zawartość pamięci monitora oraz dysku USB (podłączonego do pierwszego po lewej portu USB na froncie urządzenia). 45

46 File Manager menadżer plików Wyświetlanie zdjęć zapisanych na dysku USB. Wyświetlane formaty plików dostępne na stronie topics/media/media formats 46

47 File Manager menadżer plików Odtwarzanie plików z muzyką zapisanych na dysku USB. Odtwarzane formaty plików dostępne na stronie developer.android.com/guide/topics/media/media formats 47

48 Funkcja imirror na pasku "Home" 48

49 imirror udostępnianie zawartości ekranu urządzeń Mac, iphona i ipada (funkcja AirPlay) Monitor i urządzenie muszą być podłączone do tej samej sieci bezprzewodowej. Funkcję imirror obsługują systemy ios 8.0 lub nowsze. 49

50 Czyszczenie powierzchni monitora interaktywnego 50

51 Czyszczenie ekranu Aby wyczyścić ekran bez uszkadzania jego powłoki przeciwodblaskowej lub innych składników produktu. UWAGA Nie używaj na ekranie pisaków (mazaków) trwałych lub suchościeralnych. Jeśli na ekranie zostały ślady po markach (mazakach) suchościeralnych, to usuń atrament tak szybko, jak to możliwe miękką i niestrzępiącą się szmatką. Nie trzeć ekranu twardym lub szorstkim materiałem. Nie naciskaj zbyt mocno ekranu. Nie używaj środków czyszczących lub środków do czyszczenia szkła, ponieważ mogą zniszczyć lub odbarwić ekran. Aby wyczyścić ekran 1. Wyłącz wszystkie podłączone komputery. 2. Wyłącz wyświetlacz. 3. Przetrzyj ekran za pomocą niestrzępiącej się, miękkiej szmatki. Alternatywnie, można użyć wilgotnej szmatki z kroplą płynu do mycia naczyń. 51

52 Informacje: Materiał ten wykorzystuje fragmenty Podręcznika użytkownika content/ uploads/2018/10/mx100_instrukcja_pl_ pdf Do pełnej interaktywnej pracy wyświetlacza z komputerem, na tym ostatnim, należy zainstalować aktualne oprogramowanie SMART Notebook download Samouczek do aplikacji SMART Notebook (ok. 20 MB), do pobrania poprzez link: Zapraszamy na stronę
