CB22/CB24 CB32 CC24. Walce uniwersalne. Walec z metalowym bębnem i gumowymi kołami CB22 CB24 CB32 CC24

Transkrypt

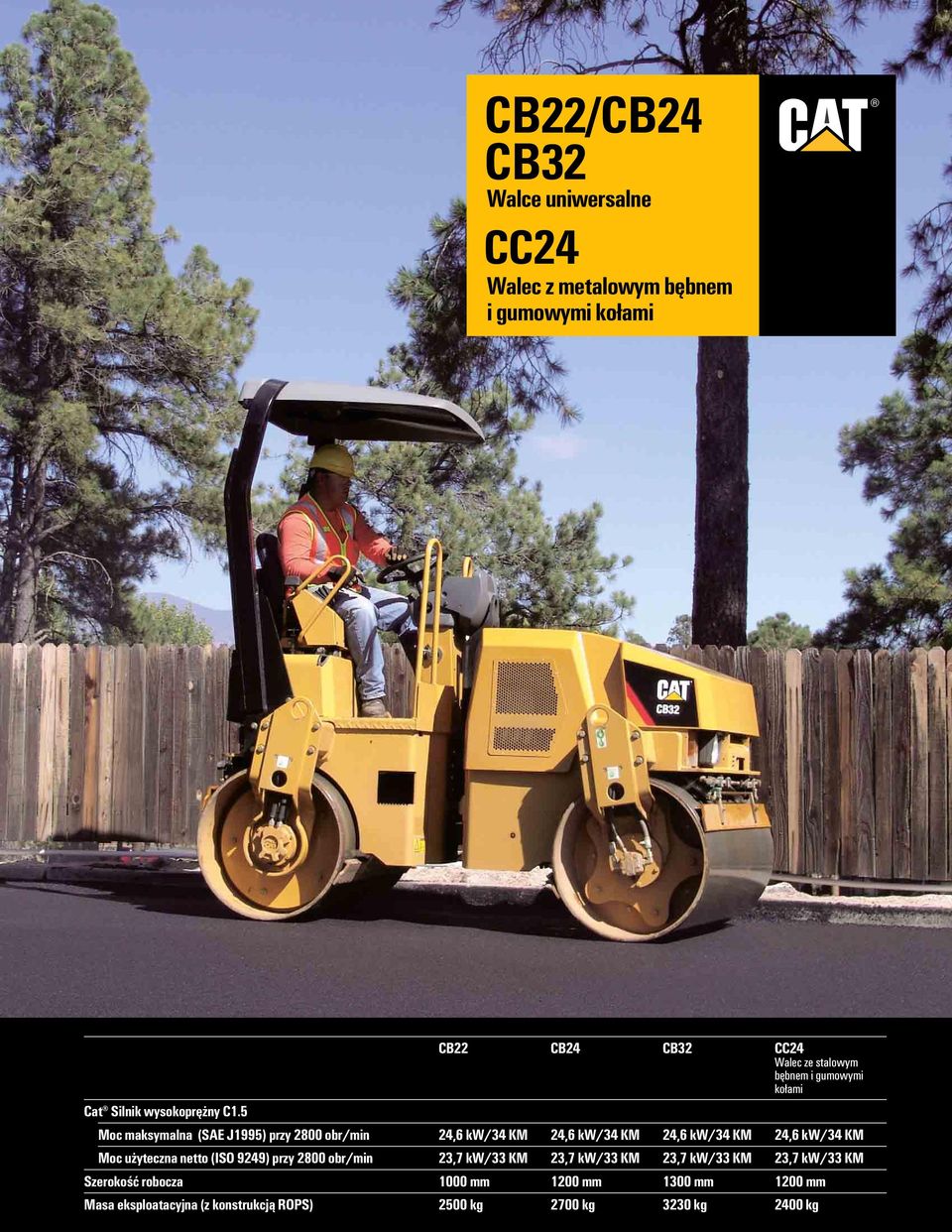

1 CB22/CB24 Walce uniwersalne CC24 Walec z metalowym bębnem i gumowymi kołami CB22 CB24 CC24 Walec ze stalowym bębnem i gumowymi kołami Cat Silnik wysokoprężny C1.5 Moc maksymalna (SAE J1995) przy 2800 obr/min 24,6 kw/34 KM 24,6 kw/34 KM 24,6 kw/34 KM 24,6 kw/34 KM Moc użyteczna netto (ISO 9249) przy 2800 obr/min 23,7 kw/33 KM 23,7 kw/33 KM 23,7 kw/33 KM 23,7 kw/33 KM Szerokość robocza 1000 mm 1200 mm 1300 mm 1200 mm Masa eksploatacyjna (z konstrukcją ROPS) 2500 kg 2700 kg 3230 kg 2400 kg

2 Silnik Caterpillar C1.5 Silnik C1.5 charakteryzuje się wysoką sprawnością i spełnia wymagania emisji spalin EU Stopień IIIa. Moc. Chłodzony cieczą silnik Caterpillar C1.5 o mocy 24.6 kw (34 KM) dający doskonałe osiągi i niezawodność na pochyłościach w każdych warunkach. Duży pakiet chłodnic. Duży pakiet chłodnic z połączonymi chłodnicami wody i oleju utrzymuje niską temperaturę silnika, aby zwiększyć efektywność wykorzystania paliwa i zmniejszenia emisji. Zmniejszony poziom hałasu. Poziom hałasu został obniżony przy obu prędkościach pracy. Pośrednie położenia przepustnicy umożliwiają cichszą pracę dla optymalnego komfortu operatora. Opcje kontroli trakcji. Układ przeciwpoślizgowy przenosi moment obrotowy pomiędzy przednim i tylnym bębnem (w modelach CB22, CB24, ) lub pomiędzy dwoma zestawami tylnych opon (w modelu CC24) w przypadku wystąpienia poślizgu. Układ wibracyjny Układ wibracyjny z dwoma amplitudami zapewnia optymalny stosunek częstotliwości do amplitudy, aby podołać różnym warunkom pracy Stałe przeciwwagi 2 Samo - smarujące się łożyska 3 Wybór podwójnej częstotliwości 3 Układ wibracyjny o dwóch częstotliwościach. Standardowy układ z podwójną wibracją 63 Hz i 55 Hz zapewnia zwiększenie uniwersalności zastosowania. Wybór wibracji. Przełącznik wyboru wibracji zapewnia możliwość wibracji walca przedniego lub obu równocześnie. Wybór załączania wibracji tylnego bębna to opcja. Automatyczna kontrola wibracji. Sytem wibracji posiada automatyczny układ startu, który samoczynnie uruchamia się, gdy tylko dźwignia jazdy przesunięta jest z pozycji neutralnej. Opóźnienie wibracji tylnego walca. Funkcja opóźnienia wibracji tylnego walca steruje rozpoczęciem ruchu tylnego walca w celu wspomagania zarządzaniem mocą na pochyłościach. Przeciwwagi. Przetestowane rozwiązanie przeciwwag w zamkniętych obudowach zapewnia czystość układu co przedłuża trwałość łożysk. 2

3 Stanowisko operatora Wygodne, komfortowe środowisko pracy z trój - pozycyjnym fotelem i systemem jazdy oferującym doskonałą kontrolę w ciasnym obszarze zapewnia całodniową produktywność. Krzywa regulująca charakterystykę dźwigni sterującej hydraulicznym napędem jazdy A B C D A Maksymalna prędkość B Mała prędkość C Połowa skoku D Pełen skok Stanowisko operatora. Stanowisko pracy operatora zawiera w pełni wyposażoną konsolę z regulowanym, przesuwanym i amortyzowanym fotelem. Podłokietniki i wspornik nadgarstka zwiększają komfort całodniowej wydajnej pracy. Koło kierownicy wyposażono w gałkę, co ułatwia manewrowanie. Tablica przyrządów. Łatwy do zrozumienia panel instrumetrów zawiera wskaźnik paliwa, licznik godzin i kontrolki pracy maszyny. Przekręcenie kluczyka powoduje automatyczne podgrzanie silnika w trakcie zimnego rozruchu. Łatwe operowanie. Dwustopniowa krzywa regulacji dźwigni napędu hydraulicznego zapewnia gładką i precyzyjną kontrolę przy wysokich i niskich prędkościach jazdy. Prędkość jazdy maszyny zwiększana jest stopniowo w pierwszym skoku dźwigni w celu optymalnej kontroli na niewielkich powierzchniach. Druga połowa skoku dźwigni umożliwia szybkie osiągnięcie maksymalnej prędkości jazdy. Rozkładana ROPS (opcja). Rozkładana ROPS składa się do przodu lub do tyłu bez potrzeby stosowania specjalnych narzędzi. Nieograniczona widoczność. Opadający kształt osłony silnika, niski profil tyłu i przesuwane stanowisko pracy daje nieograniczoną widoczność na krawędzie bębna lub punkty styku kół. Układ natrysku wody Działa niezawodnie, dzięki odporności na korozję i zastosowaniu elementów o wydłużonej trwałości przy zwiększonej objętości wody czas pracy wydłuża się. 1 1 Układ zatrzymywania kropli. Zbiornik wody. Duży zbiornik o pojemności 150 litrów, jest umieszczony w ramie maszyny, zapewnia dłuższą pracę. Dodatkowy zbiornik o pojemności 90 litrów, daje w sumie 240 litrów wody. Nowo zaprojektowane zawory spustowe umożliwiają szybkie spuszczenie płynów. Wydłużone interwały operacyjne. Standardowy zbiornik zawiera 150 litrów wody co starcza na pracę przez 1.5 godziny między tankowaniami. Dodatkowy zbiornik o pojemności 90 litrów przedłuża pracę o dodatkową godzinę, jeżeli zastosuje się natrysk w trybie przerywanym czas wydłuża się dwukrotnie. Pompa wody i filtry. Pompa wodna i filtry o wydłużonej trwałości zostały umieszczone w sposób zapewniający łatwy i wygodny dostęp przy optymalnym natrysku i przepływie. Potrójna filtracja wody zwiększa dostępność maszyny, co przekłada się na efektywność. Dysze natryskowe i filtry. Chowane, samo regulujące się skrobaki z utwardzanych komponentów zapewniają wytrzymałość. Możliwość chowania skrobaków, gdy maszyna przemieszcza się przedłuża ich trwałość obniżając koszty posiadania i eksploatacji. 3

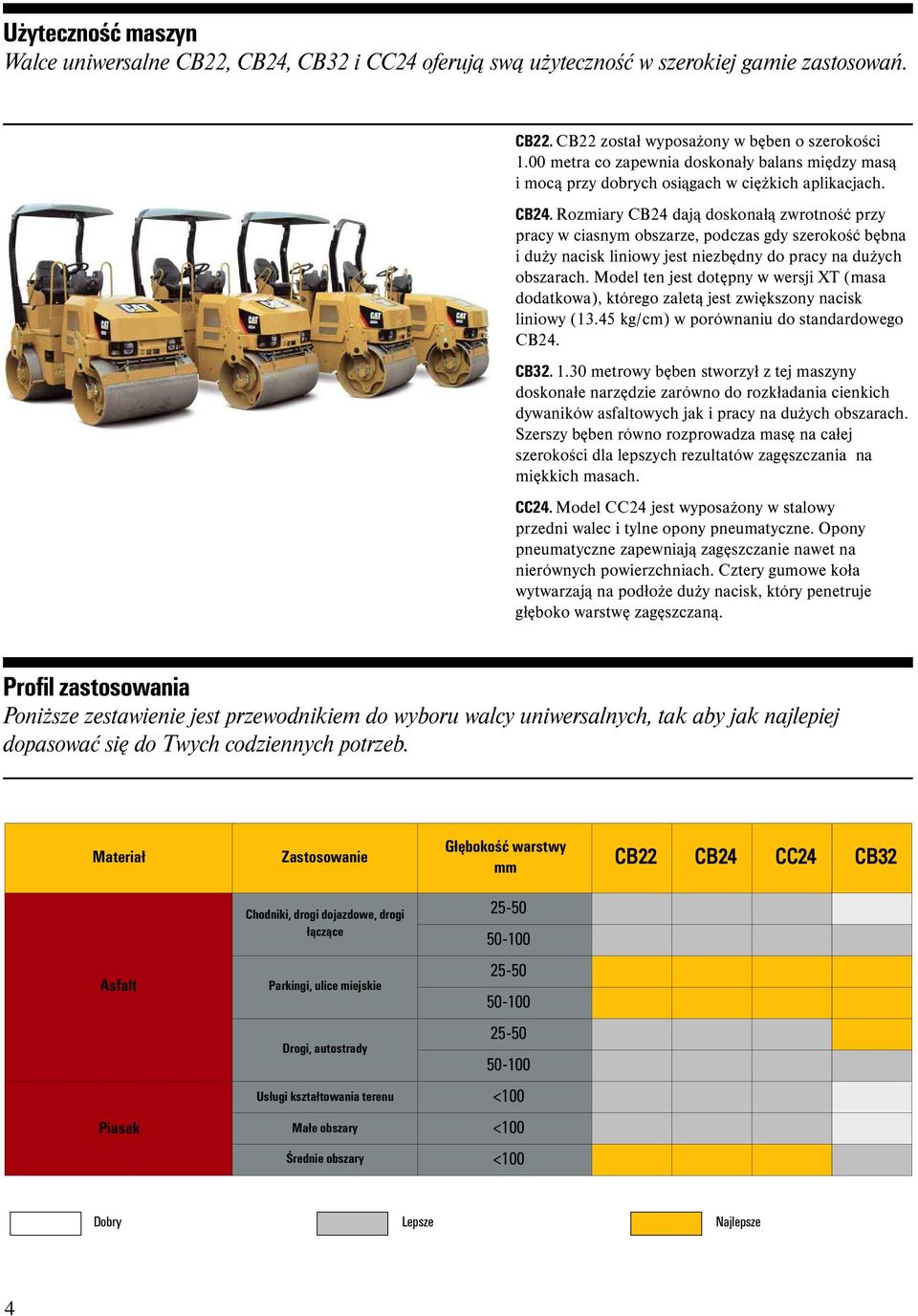

4 Użyteczność maszyn Walce uniwersalne CB22, CB24, i CC24 oferują swą użyteczność w szerokiej gamie zastosowań. CB22. CB22 został wyposażony w bęben o szerokości 1.00 metra co zapewnia doskonały balans między masą i mocą przy dobrych osiągach w ciężkich aplikacjach. CB24. Rozmiary CB24 dają doskonałą zwrotność przy pracy w ciasnym obszarze, podczas gdy szerokość bębna i duży nacisk liniowy jest niezbędny do pracy na dużych obszarach. Model ten jest dotępny w wersji XT (masa dodatkowa), którego zaletą jest zwiększony nacisk liniowy (13.45 kg/cm) w porównaniu do standardowego CB metrowy bęben stworzył z tej maszyny doskonałe narzędzie zarówno do rozkładania cienkich dywaników asfaltowych jak i pracy na dużych obszarach. Szerszy bęben równo rozprowadza masę na całej szerokości dla lepszych rezultatów zagęszczania na miękkich masach. CC24. Model CC24 jest wyposażony w stalowy przedni walec i tylne opony pneumatyczne. Opony pneumatyczne zapewniają zagęszczanie nawet na nierównych powierzchniach. Cztery gumowe koła wytwarzają na podłoże duży nacisk, który penetruje głęboko warstwę zagęszczaną. Profil zastosowania Poniższe zestawienie jest przewodnikiem do wyboru walcy uniwersalnych, tak aby jak najlepiej dopasować się do Twych codziennych potrzeb. Materiał Zastosowanie Głębokość warstwy mm CB22 CB24 CC24 Chodniki, drogi dojazdowe, drogi łączące Asfalt Parkingi, ulice miejskie Drogi, autostrady Usługi kształtowania terenu <100 Piasek Małe obszary <100 Średnie obszary <100 Dobry Lepsze Najlepsze 4

5 Obsługa serwisowa Maszyny te charakteryzują się niezawodnością i łatwością obsługi, jakiej oczekujesz od produktów Caterpillar. Przetestowane zapewniają większą gotowość do pracy. Łatwy dostęp. Podnoszona pionowo osłona silnika zapewnia łatwy dostęp do filtra oleju silnika, filtra hydrauliki, bloku wibracji, chłodnicy i pomp jazdy co sprawia że obsługa jest szybsza niż kiedykolwiek. Układ natrysku wody. Filtry układu natrysku wody można łatwo zdjąć bez używania specjalnych narzędzi. Oleje o przedłużonej trwałości. Oleje o wydłużonej trwałości zwiększają okresy międzyobsługowe układu wibracji, hydrauliki i silnika. Okres wymiany oleju silnikowego został wydłużony do 500 godzin. Smarowanie łożysk przeciwwag w kąpieli olejowej zmniejsza konieczność rutynowych obsług tego podzespołu co 3 lata / 3000 godzin. Zdalnie montowane zawory spustowe oleju hydraulicznego i silnikowego umożliwiają łatwe gromadzenie płynów. Porty testowe układu hydraulicznego. Porty z szybkozłączkami do pomiaru ciśnienia układu hydraulicznego upraszczają diagnostykę systemu. Układ elektryczny. Przewody elektryczne są oznaczone kolorem i numerem dla łatwego rozpoznania i usunięcia usterek. Nylonowe oploty i złączki przystosowane do różnych warunków atmosferycznych zapewniają szczelność systemu elektrycznego. Silnik Czterosuwowy, cztero-cylindrowy silnik wysokoprężny Caterpillar C1.5, spełnia normy emisji EU dyrektywa 97/68/EC poziom IIIa. Moc maksymalna 2800 obr/min SAE J ,6 kw/34 KM Moc użyteczna 2800 obr/min ISO ,7 kw/33 KM 80/1269/EEC 23,7 kw/33 KM Średnica cylindra 84 mm Skok 90 mm Pojemność skokowa 1,5 Litra Moce silników podano w jednostkach metrycznych na obudowie Wartość mocy znamionowej została przetestowana w warunkach odniesienia dla określonego standardu. Podana moc użyteczna jest mocą zmierzoną na kole zamachowym silnika wyposażonego w wentylator, filtr powietrza, tłumik i alternator. Skrzynia biegów CB22, CB24 i pompa tłoczkowa o zmiennym wydatku wytwarza przepływ pod ciśnieniem do silników hydraulicznych o stałej pojemności, które napędzają przedni i tylny bęben. CC24 pompa tłoczkowa o zmiennym wydatku wytwarza przepływ pod ciśnieniem do silnika hydraulicznego o stałej pojemności, który napędza przedni bęben. Pompa ta zasila wydatkiem również dwa silniki napędzające tylne koła. Prędkość Do przodu i do tyłu 0-10,5 km/h Układ kierowniczy Zasilany priorytetowo, hydraulicznie wspomagany układ kierowniczy zapewnia płynne i pewne sterowanie. Minimalny promień skrętu CB22 Po wewnętrznej 2640 mm Po zewnętrznej 3640 mm CB24/CC24 Po wewnętrznej 2540 mm Po zewnętrznej 3740 mm Po wewnętrznej 2490 mm Po zewnętrznej 3790 mm Kąt skrętu 32 CB22, CB24, i CC24 dane techniczne 5

6 Przyrządy Konsola sterowania zawiera: koło kierownicy z gałką, włącznik natrysku wody, włącznik wyboru wibracji, sygnał dźwiękowy, włącznik świateł ostrzegawczych, włącznik świateł roboczych i ostrzegania, stacyjkę z podgrzewaniem silnika i hamulec parkingowy. Panel kontrolek zawiera wskaźnik poziomu paliwa, licznik motogodzin oraz kontrolki: świateł drogowych, hamulca postojowego, temperatury oleju hydraulicznego, temperatury płynu chłodzącego silnik, alternatora, ciśnienia oleju silnikowego, włączonej wibracji, podgrzewania wstępnego silnika, kierunkowskazów. Układ wibracji jest uruchamiany przełącznikiem na górze dźwigni sterowania napędem. Kiedy układ wibracji jest włączony kontrolka zapali się. Prędkość obrotowa silnika jest regulowana przez dźwignię dla uzyskania wolnych, średnich lub wysokich obrotów. Konsola kontrolna, maska silnika i schowek na literaturę są wyposażone w zamykane pokrywy. Układ hamulcowy Układ hamulcowy spełnia normę EN System załączy hamulec automatycznie, gdy w układzie hydraulicznym spadnie ciśnienie. Serwis Zamknięty obwód układu hydrostatycznego napędu zapewnia hamowanie dynamiczne podczas pracy maszyny. Hamulec pomocniczy i postojowy Załączane sprężyną / hydraulicznie zwalniane hamulce na przednim i tylnym bębnie. Załączane przez przełącznik na konsoli lub automatycznie, gdy nie ma ciśnienia w obwodzie bądź, gdy silnik został wyłączony. Układ natrysku wody Belki natryskowe są wykonane ze stali nierdzewnej odpornej na korozję. Zbiornik wody zrobiony jest z polietylenu. Pompa wody pozwala na natrysk ciągły lub przerywany. Natrysk przerywany zwiększa o 50% czas natrysku w stosunku do natrysku ciągłego. Na potrójną filtrację składa się filtr we wlewie wody do zbiornika, filtr w układzie pompy wodnej i filtry w każdej dyszy natryskowej. Dysze natryskowe są łatwo demontowalne dla ich wyczyszczenia bez użycia narzędzi. Rama Wyprodukowana z ciężkich, walcowanych płyt stalowych. Te dwie ramy są połączone za pomocą pary sworzni wspartych na wzmacnianych łożyskach rolkowych. Sworznie pionowe umożliwiają ± 35 wychylenie przy skręcie, a przegub ramy zapewnia ±10 oscylację dla płynnej jazdy i jednakowego obciążenia bębnów. Układ spryskiwania opon opcja Układ zraszania opon umożliwia natrysk roztworu na powierzchnię opon pomagając zabezpieczyć opony przed przyklejaniem się do nich asfaltu. Nad każdym kołem umieszczona jest jedna dysza natryskowa. Układ jest sterowany przyciskiem z konsoli sterowania. Układ elektryczny 12-to woltowy układ elektryczny składa się z jednego akumulatora bezobsługowego Caterpillar, oznaczonych kolorami i numerami przewodów w oplocie nylonowym. Układ zawiera alternator 65 A. Przekładnie główne CB22, CB24 i Wolnoobrotowe silniki hydrauliczne o wysokim momencie bezpośrednio napędzają każdy bęben. CC24 Jeden wolnoobrotowy silnik hydrauliczny o wysokim momencie bezpośrednio napędza bęben przedni, a dwa inne napędzają koła tylne. Koła i opony CC24 9.5/65-15, 6-cio przekładkowe w standardzie. Każde koło wyposażone jest w wymienny skrobak. Skrobak pomaga oczyścić opony z asfaltu lub ziemi. Jeśli nie są potrzebne, skrobaki można odsunąć nad opony. Pojemności układów i zbiorników Litry Zbiornik paliwa 56 Olej silnikowy z filtrem 6 Zbiornik oleju hydraulicznego 36.6 Układ natrysku wody 150 Dodatkowy zbiornik paliwa 90 Układ spryskiwania opon 90 6 CB22, CB24, i CC24 specyfikacje

7 Charakterystyki zagęszczania Wybór wibracji CB22/CB24 Przedni lub obydwa* Przedni lub obydwa* CC24 Przedni Napęd przeciwwagi Układ hydrauliczny Częstotliwość CB22/CB24/CC24 63/55 Hz 63/55 Hz Amplituda nominalna CB22/CB24/CC24 0,5 mm 0,5 mm Siła odśrodkowa na każdy bęben CB22 27,6/21 kn CB24/CC24/ 31,3/23,9 kn Statyczny nacisk liniowy CB22 12,5 kg/cm CB24** 11,25 kg/cm 12,5 kg/cm CC24 10 kg/cm * Wibracja tyłu jest dostępna w opcji ** Statyczny nacisk liniowy w CB24 XT to kg/cm Wyposażenie dodatkowe Konstrukcja zabezpieczająca przed skutkami wywrotki (ROPS) Składana konstrukcja ROPS Zadaszenie Kontrola trakcji Zestaw świateł drogowych i roboczych Osłona świateł Światło ostrzegawcze Wyłącznik akumulatora Obrotomierz Amortyzowany fotel z przełącznikiem Maty nawadniające Tłumik z iskrochronem Nieobrabiane krawędzie bębnów System zraszania opon (tylko CC24) Homologacja drogowa we Włoszech Wymiary Podane wymiary są orientacyjne. H J K F CB22 CB24/32 CC24 mm mm mm A Długość B Rozstaw osi C Średnica bębna / Grubość blachy bębna 13,5 13,5/22 13,5 Średnica opony (CC24) 671 E Wysokość do koła kierownicy F Wysokość z konstrukcją ROPS / Wysokość z konstrukcją ROPS zwiniętą G Prześwit pod pojazdem H Prześwit nad krawężnikiem J Szerokość robocza / K Szerokość maszyny / Ciężary Ciężar roboczy podano dla maszyny z materiałami smarującymi, operatorem o masie 80 kg, pełnym zbiornikiem paliwa, pełnym układem hydraulicznym i w połowie napełnionymi zbiornikami wody (wszystkie ciężary są przybliżone). CB22 CB24/32 CC24 kg kg kg Masa eksploatacyjna z konstrukcją ROPS / na bębnie przednim / na bębnie tylnym /1660 obciążenie na tylne koła 1050 obciążenie na jedno tylne koło 262 G B A C E CB22, CB24, i CC24 specyfikacje 7

8 Walce uniweralne CB22, CB24, CC32 i Walec z metalowym bębnem i gumowymi kołami CC24 Bardziej szczegółowe informacje o produktach firmy Cat, usługach dealera oraz rozwiązaniach branżowych można znaleźć na stronie internetowej pod adresem: Materiały i z mogą ulec zmianie bez powiadomienia. Maszyny przedstawione na zdjęciach mogą zawierać dodatkowe wyposażenie. W sprawie dostępnych opcji należy kontaktować się z autoryzowanym przedstawicielem firmy Caterpillar Caterpillar Wszelkie prawa zastrzeżone HPoHG3678 (01/2009) hr CAT, CATERPILLAR, odpowiadające im znaki, "Caterpillar Yellow" ("Żółty kolor Caterpillar") oraz element graficzny POWER EDGE jak również tożsamość korporacyjna tutaj użyte są zarejestrowanymi znakami towarowymi firmy Caterpillar i nie mogą być wykorzystywane bez wcześniejszej zgody.
