1 Phonak Target 5.1 Marzec 2017 Instrukcja dopasowania - TargetMatch TargetMatch został opracowany przez markę Phonak we współpracy z GN Otometrics. Wraz z urządzeniem i oprogramowaniem GN Otometrics AURICAL tworzą zintegrowany system do dopasowania i dokładnego strojenia aparatów słuchowych. TargetMatch jest dostępny z poziomu programu Phonak Target i umożliwia łatwe dopasowanie oraz weryfikację ustawień aparatów słuchowych. Przeprowadzi Cię on przez proces umiejscowienia sondy pomiarowej, pomoże w pomiarach na uchu rzeczywistym, na sprzęgaczu 2 cm 3 w urządzeniu pomiarowym oraz w dopasowaniu automatycznym lub manualnym do celu dla ucha rzeczywistego. Dodatkowe informacje dotyczące programowania i dopasowania aparatów słuchowych marki Phonak znajdują się w Instrukcji dopasowania. Wymagania TargetMatch można wykorzystać przy dopasowaniu wszystkich aparatów platformy Venture oraz Belong. Wersja Phonak Target Phonak Target 5.1 Wersja NOAH Noah lub Noah 4.4 Build 2280, lub nowszy Wersja GN Otometrics Otosuite Otosuite Urządzenie GN Otometrics AURICAL FreeFit i AURICAL HIT test box Więcej informacji na temat urządzenia AURICAL firmy Otometrics znajdziesz na stronie internetowej

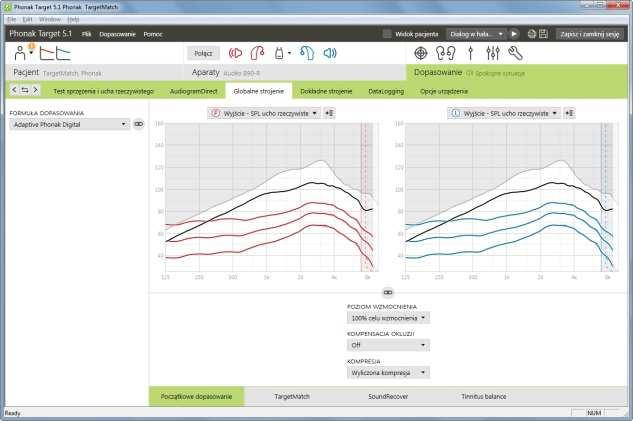

2 1. Podłączenie aparatów Z rozsuwanego w dół menu znajdującego się po środku górnej części okna głównego wybierz urządzenie, którym chcesz programować aparaty: [NOAHlink] / [icube II] / [HI-PRO]. Do TargetMatch rekomendowane jest użycie urządzenia icube II. Jeżeli do programowania będzie używany icube II proszę włożyć nowe baterie do aparatów słuchowych. Naciśnij [Połącz], aby wykryć aparaty słuchowe. Po połączeniu aparatów, automatycznie pokaże się okno [Parametry akustyczne]. Proszę sprawdzić lub zmienić na wymagane opcje połączenia akustycznego, aby podczas dopasowania użyć odpowiednich parametrów akustycznych. 2. Formuła dopasowania W zakładce [Globalne strojenie], można wybrać żądaną metodę dopasowania. Na podstawie dokonanego wyboru TargetMatch zastosuje odpowiednie parametry i ustali cel dla ucha rzeczywistego. Globalne strojenie znajduje się w zakładce [Dopasowanie] > [Globalne strojenie]. 3. TargetMatch Do TargetMatch wejdziesz z zakładki [Globalne strojenie] > [TargetMatch]. Naciśnij [R] / [Start obu] / [L], aby rozpocząć TargetMatch. Zostaniesz przeprowadzony przez serię kilku kroków. Zalecane jest wykonanie [Testu sprzężenia i ucha rzeczywistego] przed przejściem do testów z TargetMatch. PhonakTarget Instrukcjadopasowania-TargetMatch 2

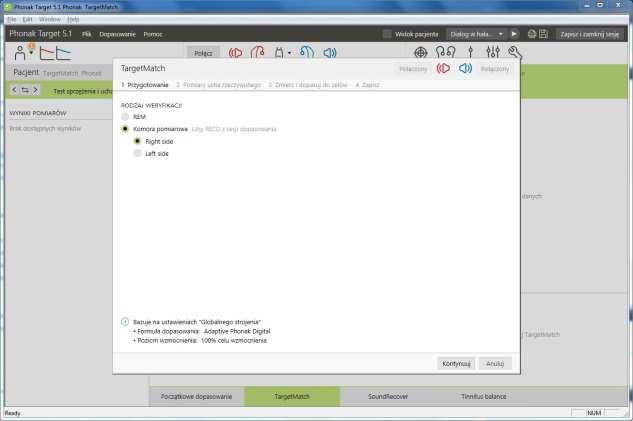

3 4. Przygotowanie wybór metody Wybierz, czy chcesz wykonać pomiary poprzez [REM] czy [Urządzenie pomiarowe] Dla pomiarów REM Wybierz [Wykonaj nowy pomiar ucha rzeczywistego]. Oprogramowanie poprowadzi Cię przez kalibrację, umieszczenie sondy pomiarowej, wykonanie pomiarów REUG, REOG, RECD i sprawdzenie mikrofonu/mle. Dla pomiarów na sprzęgaczu 2cm 3 / w urządzeniu pomiarowym Wybierz [Komora pomiarowa], aby wykonać pomiary i dopasowanie do celu bezpośrednio na sprzęgaczu 2cm 3 / w urządzeniu pomiarowym. Zostaną zastosowane wcześniej zmierzone lub średnie, zależne od wieku, wartości RECD dostępne w sesji dopasowania. Zapoznaj się z sekcją 8. Weryfikacja i dopasowanie do celów, aby kontynuować bezpośrednio weryfikację na sprzęgaczu 2cm 3 / w urządzeniu pomiarowym. 5. Przygotowanie - kalibracja sondy Podążaj za instrukcjami w celu skalibrowania sondy. Jeżeli krzywa kalibracji jest poszarpana, a nie gładka jak pokazano na rysunku obok upewnij się że sonda niczego nie dotyka i powtórz kalibrację. Naciśnij [Zamknij], aby przejść dalej. 6. Umieszczenie sondy i pomiar REUG Wspierane umiejscawianie sondy to funkcja, która pomaga w prawidłowym wyborze głębokości jej włożenia. Jest ona dostępna dla pacjentów powyżej 10 roku życia. Naciśnij [R Start] / [L Start], aby otworzyć pomiar REUG z instrukcjami umiejscowienia sondy. Jak tylko sonda znajdzie się przy wejściu do przewodu słuchowego, naciśnij [Start] lub przycisk [Power Button] w AURICAL FreeFit, aby rozpocząć wspomagane instrukcjami umiejscawianie sondy. Delikatnie przesuwaj sondę w kierunku błony bębenkowej tak jak pokazuje to wskaźnik. Wartości są przedstawiane w milimetrach i dopasowane do skali na sondzie GN Otometrics. Zielony znacznik wskaże kiedy sonda znajdzie się w odpowiednim miejscu. Naciśnij [Pomiar] lub przycisk [Power Button] w AURICAL FreeFit, aby rozpocząć pomiar REUG. PhonakTarget Instrukcjadopasowania-TargetMatch 3

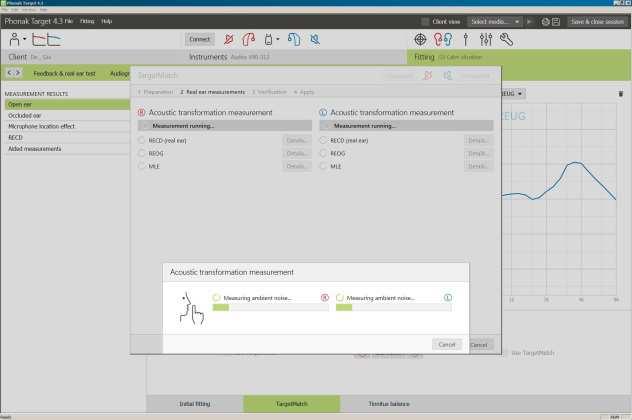

4 7. Pomiar na uchu rzeczywistym: RECD, REOG, sprawdzenie mikrofonu/mle Załóż aparaty słuchowe na uszy pacjenta i naciśnij przycisk [Ponowne połączenie]. Upewnij się, że po założeniu aparatu słuchowego sonda nie zmieniła swojego położenia. Naciśnij na [Start pomiaru], aby rozpocząć automatyczny pomiar RECD, REOG oraz wykonać sprawdzenie Mikrofonu/MLE. 8. Weryfikacja i dopasowanie do celów Wybierz program, który ma być aktywny podczas weryfikacji oraz sposób przeprowadzania weryfikacji. Wybierz [Automatyczne dopasowanie], aby automatycznie zastosować informacje akustyczne (np. REUG, REOG, RECD), uruchomić pomiary odpowiedzi i regulować do celu sygnał wyjściowy aparatu słuchowego. (Opcjonalnie) Wybierz [Manualne dopasowanie], aby ręcznie dostroić do celu aparat słuchowy. Wybierz [Tylko pomiar odpowiedzi], aby zmierzyć jedynie odpowiedzi aparatu słuchowego. Dla sprzęgacza 2cm 3 / urządzenia pomiarowego pojawi się przypomnienie o umieszczeniu aparatu słuchowego w urządzeniu pomiarowym. Naciśnij [Start pomiaru], aby uzyskać odpowiedzi aparatu słuchowego. PhonakTarget Instrukcjadopasowania-TargetMatch 4

5 9. Zakończenie TargetMatch Naciśnij [Zapisz], aby wprowadzić zmiany do dopasowania i zapisać w programie Noah wszystkie wykonane pomiary. Wyniki będzie można zobaczyć w programach GN Otometrics Otosuite oraz w Phonak Target. Producent: PhonakAG Laubisrütistrasse28 CH-8712Stäfa Switzerland CEmarkapplied2016 V1.00/ PhonakAGWszystkieprawazastrzeżone PhonakTarget Instrukcjadopasowania-TargetMatch 5
