1 POMPY DO PRZEPOMPOWYWANIA I DO SUBSTANCJI NIEBEZPIECZNYCH TUP, GUP, IN EX przeciwwybuchowe do produktów mineralnych i niebezpiecznych do 620 l/min, do 2.0 barów

2 Pompy do przepompowywania TUP zgodne z DIN , rodzaj ochrony EEx II 2G c IIB T3 TUP 2-1 TUP 3-1,5 C/CL zgodna z DIN Przenośne pompy do przepompowywania TUP firmy MAST to pompy przeciwwybuchowe zgodnie z EEx II 2G c IIB T3 oraz samozasysające po napełnieniu. Nadają się one do przepompowywania produktów pochodzenia mineralnego oraz pozostałych nieagresywnych cieczy o lepkości kinematycznej < 5 cm2/s. Wyposażone są w silnik elektryczny 400 V i mogą być używane w przestrzeniach zagrożonych wybuchem w strefach 1 i 2 do pompowania palnych cieczy z grup wybuchowości IIA i IIB oraz klas temperatur T1 do T3. Pompy do przepompowywania TUP firmy MAST są rozwiniętą wersją znanych solidnych pomp budowlanych. Posiadają one zatem wszystkie dobre cechy tych odpornych na zanieczyszczenia typów pomp, są poręczne, lekkie, całkowicie niewymagające konserwacji i zabezpieczone przed pracą na sucho. Nawet ciężko zabrudzone ciecze nie mogą zaszkodzić tym pompom. Wszystkie pompy z serii TUP firmy MAST są dostarczane z przeciwwybuchowym wyłącznikiem ochronnym silnika oraz wtyczką. Inne typy łączników są dostępne na życzenie. Dane techniczne. Pompa w wykonaniu L jest wyposażona w przeciwwybuchowe gniazdo 230 V do podłączania lampy przenośnej. Solidna stalowa rama chroni pompę przed uszkodzeniami. Pompa posiadana również składane uchwyty umożliwiające przenoszenie. Pompy do przepompowywania TUP 3-1,5 C i TUP 3-1,5 CL odpowiadają normie DIN Zostały one dopuszczone przez jednostkę kontrolną w Ratyzbonie pod numerem PVR 250/1/77 oraz otrzymały certyfikat badania typu zgodnie z dyrektywą 94/9/WE (ATEX) pod numerem IBExU03ATEXB036X. Także mniejsza pompa TUP 2-1 spełnia wymagania ATEX oraz została dopuszczona i otrzymała certyfikat badania typu pod numerem IBExU09ATEXB014X. Pompy do przepompowywania MAST z serii TUP są od wielu lat używane przez straż pożarną, Bundeswehrę oraz przez Agencję Pomocy Technicznej. Wydajność.

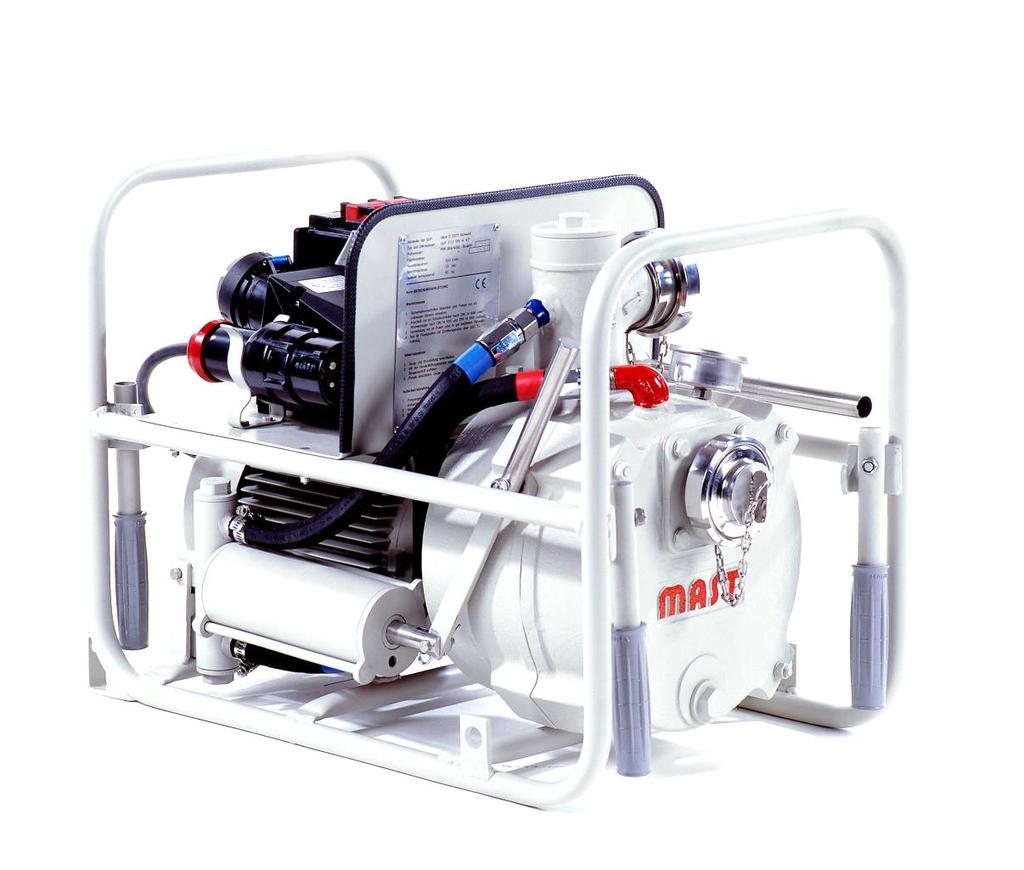

3 Pompa do substancji niebezpiecznych GUP 3-1,5 zgodna z DIN rodzaj ochrony EEx II 2G c IIB T3 GUP 3-1,5 W przypadku katastrofy wymagania są wysokie. Tylko z najlepszym sprzętem można efektywnie pracować. Pompa do niebezpiecznych substancji GUP 3-1,5 firmy MAST zgodna z DIN jest wykonana z odpornej na zanieczyszczenia, solidnej i niewymagającej konserwacji stali szlachetnej. Pompy do substancji niebezpiecznych GUP 3-1,5 firmy MAST to pompy przeciwwybuchowe (EEx II 2G c IIB T3) i samozasysające. Zostały dopuszczone przez jednostkę kontrolną w Ratyzbonie pod numerem PVR 354/4/92 oraz otrzymały certyfikat badania typu pod nr IBExU04ATEXB025X zgodny z dyrektywą 94/9/WE (ATEX). Dzięki zintegrowanej pompce zasysającej nie trzeba manualnie napełniać pompy. Pompa nie wymaga nadzoru podczas pracy. Wypełniona pompa jest zabezpieczona przed pracą na sucho oraz pracuje także w przypadku zamkniętej armatury. Waga pompy to tylko 82 kg. Inne typy łączników dostępne są na życzenie. Pompa do substancji niebezpiecznych GUP 3-1,5 może być stosowana do pompowania wszystkich cieczy, również o wysokiej temperaturze, w granicach odporności stali szlachetnej i (V4A) oraz fluorokauczuku FPM. Dane techniczne. Pompę do czyszczenia rozkłada się kilkoma ruchami. Pompa nadaje się do pompowania kwasów i soli, brudnej wody oraz olei i benzyny, a także innych palnych cieczy o lepkości kinematycznej < 5 cm2/s. Pompę do czyszczenia rozkłada się kilkoma ruchami. Inne zalety: Pompa może pompować nie tylko mocno zabrudzone ciecze, lecz również kamienie, kawałki szkła i metalu oraz inne ciała stałe o średnicy do 10 mm oraz wytwarza próżnię do 98 % (-0,98 barów). Nie trzeba wyłączać pompy, aby przerwać pompowanie, można zredukować przepływ np. przez zawór kulowy. Podczas przepompowywania zbiorników pompa może pracować przy zamkniętych zasuwach. Wydajność i wysokość pompowania same się regulują, nie jest konieczne stosowanie bajpasa. Przepływ cieczy jest niepulsujący, co chroni węże. Pompa ani pompowane substancje nie ogrzewają się. Pompa nie zawiera smarów, cieczy chłodzących ani uszczelniających. Wydajność.

4 Informacje podano zgodnie z najlepszą wiedzą Zastrzega się możliwość dokonywania zmian technicznych P O firmie. Firma MAST PUMPEN powstała w 1948 roku i do dzisiaj prowadzona jest przez kolejne pokolenia właścicieli. Kilkudziesięcioletnie doświadczenie połączone z nowoczesnymi technologiami tworzą syntezę, dzięki której powstają wyjątkowe produkty. Komputerowo rozwijane oraz wytwarzane na najnowocześniejszych maszynach CNC pompy firmy MAST spełniają wszystkie wymagania stawiane produktom wysokiej jakości. Pompy MAST są opracowywane i produkowane w Niemczech. MAST PUMPEN GmbH Pumpenfabrik Mörikestr. 1 DE Aichwald Telefon Fax info@mast-pumpen.de

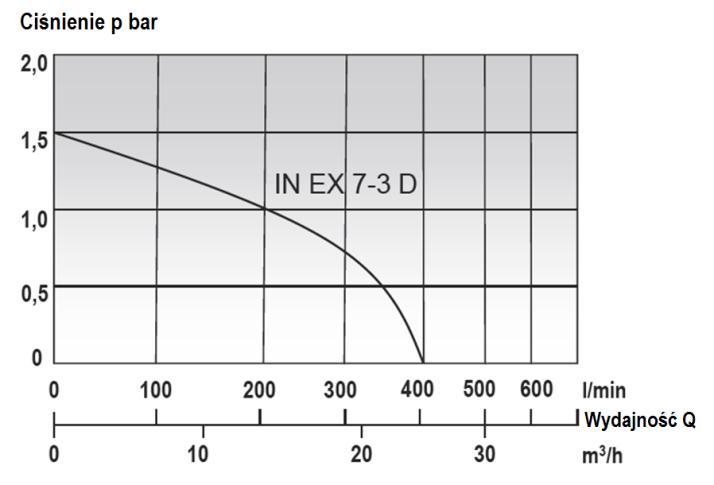

5 Pompa do substancji niebezpiecznych IN EX 7-3 D Rodzaj ochrony EEx II 2G c IIB T4 IN EX 7-3 D Pompa do substancji niebezpiecznych IN EX 7-3 D firmy MAST to przeciwwybuchowa pompa zanurzeniowa służąca do wypompowywania wody z budynków oraz działek w obszarach zagrożonych wybuchem stref 1 i 2. Nadaje się ona do pompowania zabrudzonych substancji i ciał stałych o średnicy do 10 mm zawierających agresywne ciecze takie jak kwasy i zasady w zakresie odporności stali szlachetnej i (V4A) oraz fluorokauczuku FPM o lepkości kinematycznej < 1,5 cm2/s. Pompa do substancji niebezpiecznych IN EX 7-3 D to jednostopniowa pompa zanurzeniowa o stopniu ochrony EEx II 2G c EEx d IIB T4. Silnik jest szczelnie zabudowany, maksymalna głębokość zanurzenia wynosi 5 m. Pompa posiada kolanko rurowe 90 z gwintem DN 50 zgodnym z DIN (inne rodzaje podłączenia dostępne na życzenie). Wyłącznik ochronny silnika dla pompy IN EX 3 7 D Przewód przyłączeniowy ma długość 8 m i jest chroniony przez wtyczkę przeciwwybuchową CEE (4p), wąż ochronny PTFE o długości 5 m oraz wąż ochronny ze stali szlachetnej. Pompa odpowiada dyrektywie WE 94/4/WE (ATEX) oraz otrzymała certyfikat badania typu i została dopuszczona pod numerem BVS 04 ATEX E 098X. Pompa musi być używana razem z dostępnym opcjonalnie włącznikiem ochrony silnika. Kategorycznie zabrania się używania niniejszych pomp do pompowania palnych cieczy (strefa 0). Dane techniczne. Wydajność.

6 Zastosowanie zgodne z ATEX. Dyrektywa UE 94/9/WE Pompy do przepompowywania TUP 2-1 i TUP 3-1,5 C/CL są przeznaczone do pompowania palnych, ale nie agresywnych cieczy. Pompa do substancji niebezpiecznych GUP 3-1,5 jest przeznaczona do pompowania palnych i agresywnych cieczy. Za pomocą pompy do substancji niebezpiecznych IN EX 7-3 nie wolno pompować palnych cieczy, ale można ją stosować do cieczy agresywnych. OBSZAR ZASTOSOWANIA Przestrzenie zagrożone wybuchem dzielone są według prawdopodobieństwa wystąpienia niebezpiecznej, wybuchowej atmosfery na strefy. Niniejszych pomp można używać wyłącznie w strefie 1 i strefie 2. Strefa 2 to obszar, w którym podczas normalnej eksploatacji atmosfera wybuchowa będąca mieszaniną powietrza oraz palnych gazów, oparów lub mgły nie występuje wcale lub tylko krótkotrwale. Strefa 1 to obszar, w którym podczas normalnej eksploatacji atmosfera wybuchowa będąca mieszaniną powietrza oraz palnych gazów, oparów lub mgły występuje sporadycznie. Pomp nie wolno stosować w strefie 0! Strefa 0 to obszar, którym atmosfera wybuchowa będąca mieszaniną powietrza oraz palnych gazów, oparów lub mgły występuje długotrwale lub z wysoką częstotliwością. RODZAJ OCHRONY II 2G c IIB T3 II 2 G c IIB T Oznaczenie wykonania przeciwwybuchowego Grupa urządzeń strefy zagrożone wybuchem inne niż górnictwo Kategoria urządzeń do stosowania w strefach 1 i 2 Rodzaj atmosfery zagrożonej wybuchem gazy, opary, mgła Rodzaj ochrony przeciwwybuchowej bezpieczeństwo konstrukcyjne Grupa wybuchowości CENLEG Klasa temperatury IEC Maks. dopuszczalna temperatura powierzchni T3 = 200 C, T4 = 135 C Temperatura zapłonu palnych cieczy T3 > 200 C, T4 >135 C
