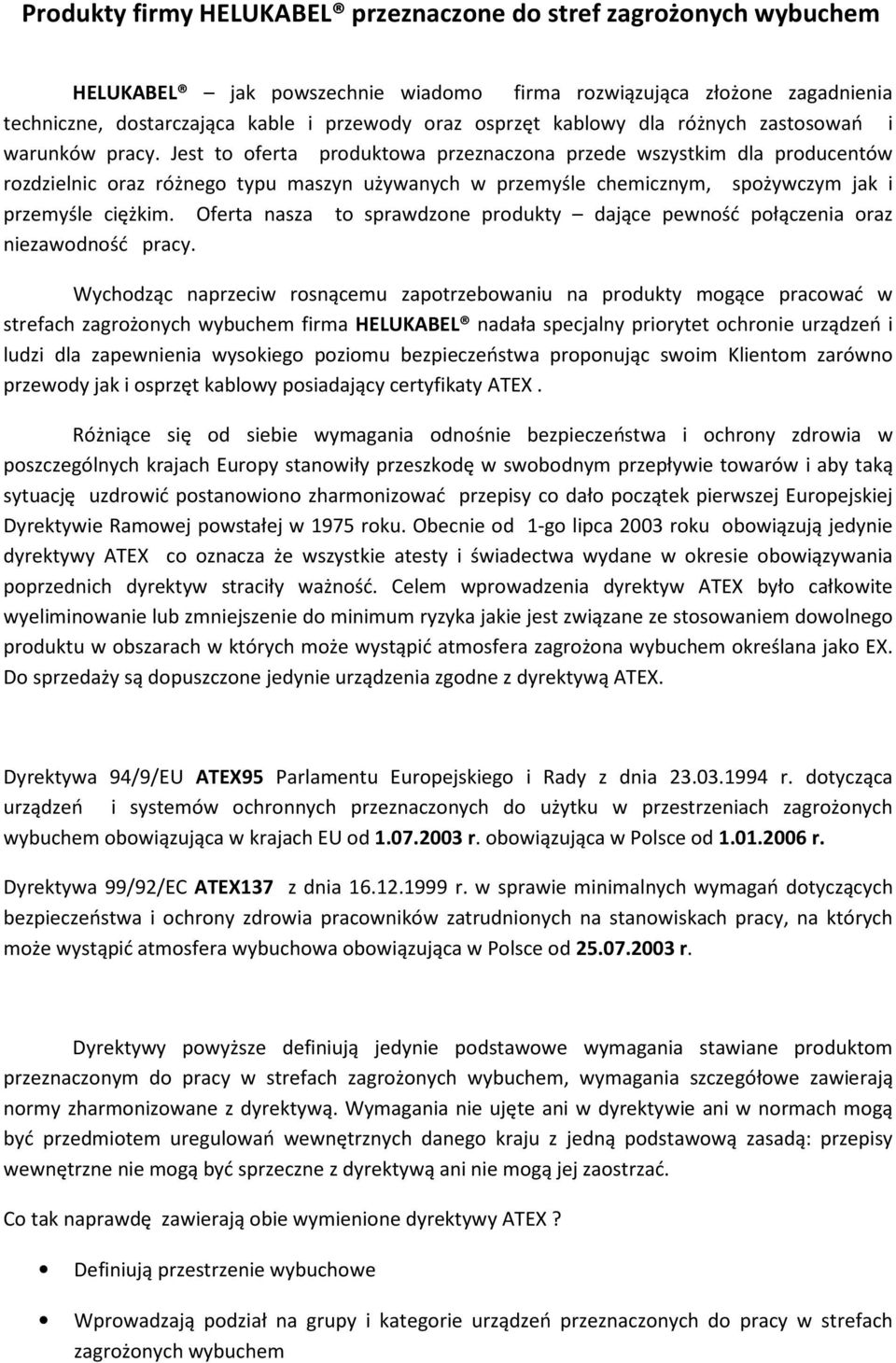

1 Produkty firmy HELUKABEL przeznaczone do stref zagrożonych wybuchem HELUKABEL jak powszechnie wiadomo firma rozwiązująca złożone zagadnienia techniczne, dostarczająca kable i przewody oraz osprzęt kablowy dla różnych zastosowań i warunków pracy. Jest to oferta produktowa przeznaczona przede wszystkim dla producentów rozdzielnic oraz różnego typu maszyn używanych w przemyśle chemicznym, spożywczym jak i przemyśle ciężkim. Oferta nasza to sprawdzone produkty dające pewność połączenia oraz niezawodność pracy. Wychodząc naprzeciw rosnącemu zapotrzebowaniu na produkty mogące pracować w strefach zagrożonych wybuchem firma HELUKABEL nadała specjalny priorytet ochronie urządzeń i ludzi dla zapewnienia wysokiego poziomu bezpieczeństwa proponując swoim Klientom zarówno przewody jak i osprzęt kablowy posiadający certyfikaty ATEX. Różniące się od siebie wymagania odnośnie bezpieczeństwa i ochrony zdrowia w poszczególnych krajach Europy stanowiły przeszkodę w swobodnym przepływie towarów i aby taką sytuację uzdrowić postanowiono zharmonizować przepisy co dało początek pierwszej Europejskiej Dyrektywie Ramowej powstałej w 1975 roku. Obecnie od 1-go lipca 2003 roku obowiązują jedynie dyrektywy ATEX co oznacza że wszystkie atesty i świadectwa wydane w okresie obowiązywania poprzednich dyrektyw straciły ważność. Celem wprowadzenia dyrektyw ATEX było całkowite wyeliminowanie lub zmniejszenie do minimum ryzyka jakie jest związane ze stosowaniem dowolnego produktu w obszarach w których może wystąpić atmosfera zagrożona wybuchem określana jako EX. Do sprzedaży są dopuszczone jedynie urządzenia zgodne z dyrektywą ATEX. Dyrektywa 94/9/EU ATEX95 Parlamentu Europejskiego i Rady z dnia r. dotycząca urządzeń i systemów ochronnych przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem obowiązująca w krajach EU od r. obowiązująca w Polsce od r. Dyrektywa 99/92/EC ATEX137 z dnia r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i ochrony zdrowia pracowników zatrudnionych na stanowiskach pracy, na których może wystąpić atmosfera wybuchowa obowiązująca w Polsce od r. Dyrektywy powyższe definiują jedynie podstawowe wymagania stawiane produktom przeznaczonym do pracy w strefach zagrożonych wybuchem, wymagania szczegółowe zawierają normy zharmonizowane z dyrektywą. Wymagania nie ujęte ani w dyrektywie ani w normach mogą być przedmiotem uregulowań wewnętrznych danego kraju z jedną podstawową zasadą: przepisy wewnętrzne nie mogą być sprzeczne z dyrektywą ani nie mogą jej zaostrzać. Co tak naprawdę zawierają obie wymienione dyrektywy ATEX? Definiują przestrzenie wybuchowe Wprowadzają podział na grupy i kategorie urządzeń przeznaczonych do pracy w strefach zagrożonych wybuchem

2 Określają wymogi bezpieczeństwa dotyczące projektowania i budowy urządzeń oraz systemów ochronnych Obejmują dodatkowo urządzenia nieelektryczne (np. pneumatyczne itd.) Wprowadzają wymóg formalnej oceny ryzyka eksploatacji Opisują procedurę badania urządzeń oraz zawartość deklaracji zgodności Określają minimalne kryteria uwzględniane przy notyfikowaniu jednostek Określają sposób oznakowania urządzeń i systemów ochronnych Podają wzór oznakowania CE Wprowadzają wymóg dołączania instrukcji montażu i eksploatacji do dostarczanych urządzeń Co to jest zatem strefa zagrożenia wybuchem? Z definicji Strefa zagrożenia wybuchem jest to obszar, charakteryzujący się obecnością gazów, oparów, mgieł czy pyłów, które mieszając się z powietrzem powodują, że atmosfera staje się potencjalnie wybuchowa. Do eksplozji może dojść tylko w atmosferze wybuchowej, która powstaje tam gdzie mieszanina gazów palnych, par lub pyłów jest produkowana, użytkowana lub przechowywana w obecności powietrza. Substancje, które mogą z powietrzem tworzyć mieszaniny wybuchowe to Ciecze łatwo zapalne oraz ich pary (benzyny, rozpuszczalniki) Gazy palne (propan-butan, acetylen, wodór) Pyły i włókna (pył węglowy, drzewny, aluminiowy, cynowy) Eksplozja może być wywołana nie tylko przez instalacje elektryczne, ale również przez komponenty nieelektryczne takie jak gorąca powierzchnia, iskry wywołane przez uderzenia, tarcie materiałów itd. Wybuch może mieć miejsce przy wystąpieniu jednocześnie dwóch warunków: Atmosfery wybuchowej, mieszaniny gazów palnych, par lub pyłów, w której po zainicjowaniu zapłonu spalanie odbywa się w całej objętości mieszaniny Wystąpienia efektywnego źródła zapłonu którym może być np. gorące powierzchnie, płomienie i gorące gazy, iskry wytwarzane mechanicznie, elektrycznie lub elektrostatycznie, sprężenia adiabatyczne i fale uderzeniowe, promieniowanie elektromagnetyczne oraz jonizujące, ultradźwięki, reakcje chemiczne, błyskawice, reakcje egzotermiczne łącznie z samozapaleniem się pyłów

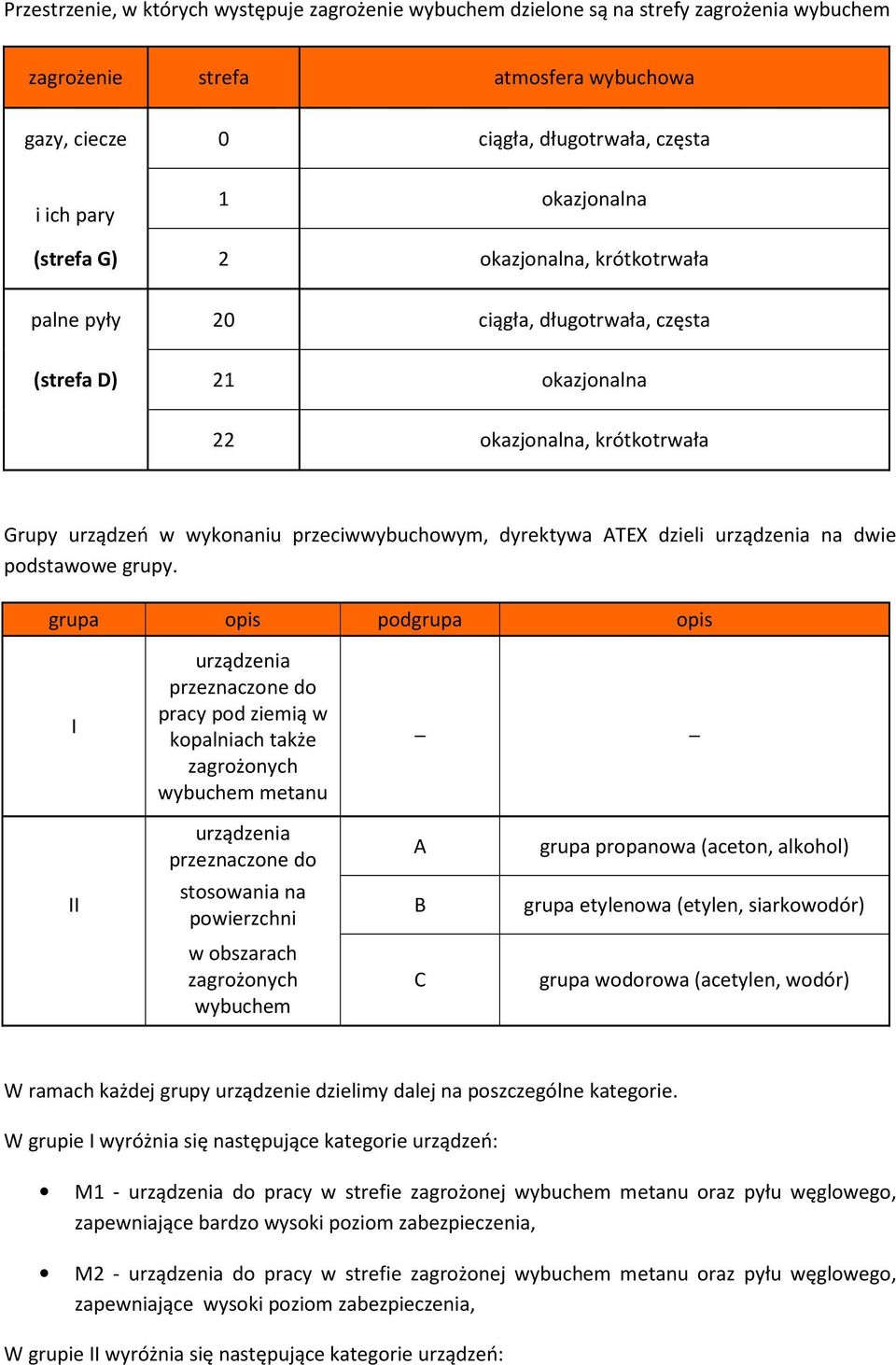

3 Przestrzenie, w których występuje zagrożenie wybuchem dzielone są na strefy zagrożenia wybuchem zagrożenie strefa atmosfera wybuchowa gazy, ciecze 0 ciągła, długotrwała, częsta i ich pary 1 okazjonalna (strefa G) 2 okazjonalna, krótkotrwała palne pyły 20 ciągła, długotrwała, częsta (strefa D) 21 okazjonalna 22 okazjonalna, krótkotrwała Grupy urządzeń w wykonaniu przeciwwybuchowym, dyrektywa ATEX dzieli urządzenia na dwie podstawowe grupy. grupa opis podgrupa opis I urządzenia przeznaczone do pracy pod ziemią w kopalniach także zagrożonych wybuchem metanu urządzenia przeznaczone do A grupa propanowa (aceton, alkohol) II stosowania na powierzchni B grupa etylenowa (etylen, siarkowodór) w obszarach zagrożonych wybuchem C grupa wodorowa (acetylen, wodór) W ramach każdej grupy urządzenie dzielimy dalej na poszczególne kategorie. W grupie I wyróżnia się następujące kategorie urządzeń: M1 - urządzenia do pracy w strefie zagrożonej wybuchem metanu oraz pyłu węglowego, zapewniające bardzo wysoki poziom zabezpieczenia, M2 - urządzenia do pracy w strefie zagrożonej wybuchem metanu oraz pyłu węglowego, zapewniające wysoki poziom zabezpieczenia, W grupie II wyróżnia się następujące kategorie urządzeń:

4 Kategoria 1 urządzenie zapewniające bardzo wysoki poziom bezpieczeństwa, nawet w przypadku rzadko występującej awarii urządzenia Kategoria 2 urządzenie zapewniające wysoki poziom bezpieczeństwa w przypadku częstych zaburzeń lub uszkodzeń urządzenia Kategoria 3 urządzenie zapewniające normalny poziom bezpieczeństwa podczas normalnej pracy urządzenia Podział stref zagrożenia wybuchem i kategorie urządzeń w wykonaniu przeciwwybuchowym atmosfera wybuchowa Gazy (G) strefa Pyły (D) kategoria Gazy (G) Pyły (D) ciągła, długotrwała, częsta G 1D okazjonalna G 2D okazjonalna, krótkotrwała G 3D bezpieczeństwo bardzo wysoki poziom bezpieczeństwa (mimo dwóch niezależnych awarii) wysoki poziom bezpieczeństwa (mimo jednej awarii) normalny poziom bezpieczeństwa (bezpieczny podczas normalnej pracy) W strefie 0 i 20 może pracować jedynie urządzenie kategorii 1 W strefie 1 i 21 może pracować urządzenie kategorii 1 i 2 W strefie 2 i 22 może pracować urządzenie kategorii 1,2,3 Oznaczenia urządzeń do pracy w obszarach zagrożonych wybuchem II grupa wybuchowości 2 kategoria urządzenia G strefa G gazowa E standard europejski Ex ochrona przeciwwybuchowa d - rodzaj ochrony obudowa ognioszczelna IIC podgrupa wybuchowości II 2G EEx d IIC T4 0123

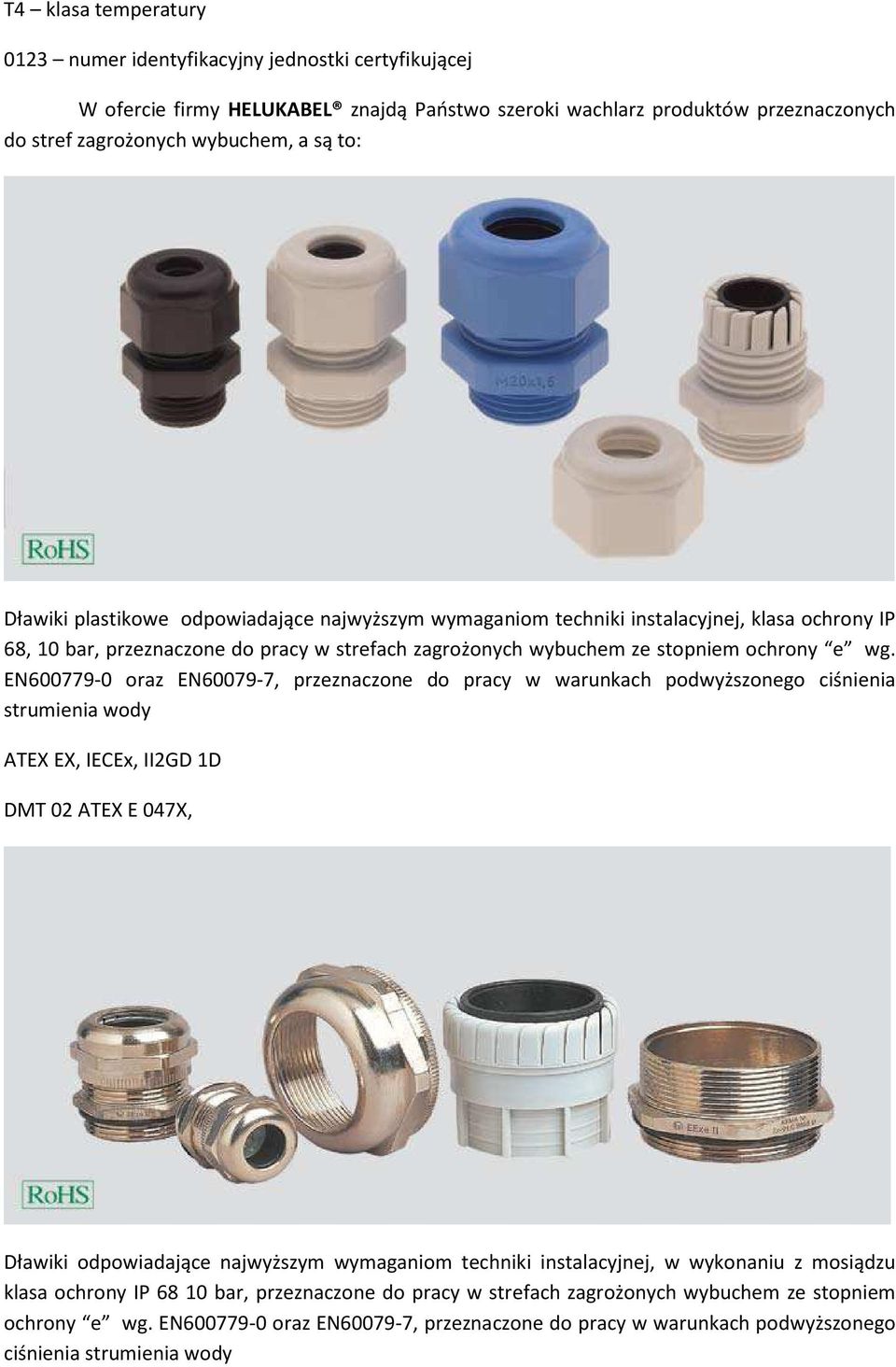

5 T4 klasa temperatury 0123 numer identyfikacyjny jednostki certyfikującej W ofercie firmy HELUKABEL znajdą Państwo szeroki wachlarz produktów przeznaczonych do stref zagrożonych wybuchem, a są to: Dławiki plastikowe odpowiadające najwyższym wymaganiom techniki instalacyjnej, klasa ochrony IP 68, 10 bar, przeznaczone do pracy w strefach zagrożonych wybuchem ze stopniem ochrony e wg. EN oraz EN , przeznaczone do pracy w warunkach podwyższonego ciśnienia strumienia wody ATEX EX, IECEx, II2GD 1D DMT 02 ATEX E 047X, Dławiki odpowiadające najwyższym wymaganiom techniki instalacyjnej, w wykonaniu z mosiądzu klasa ochrony IP bar, przeznaczone do pracy w strefach zagrożonych wybuchem ze stopniem ochrony e wg. EN oraz EN , przeznaczone do pracy w warunkach podwyższonego ciśnienia strumienia wody

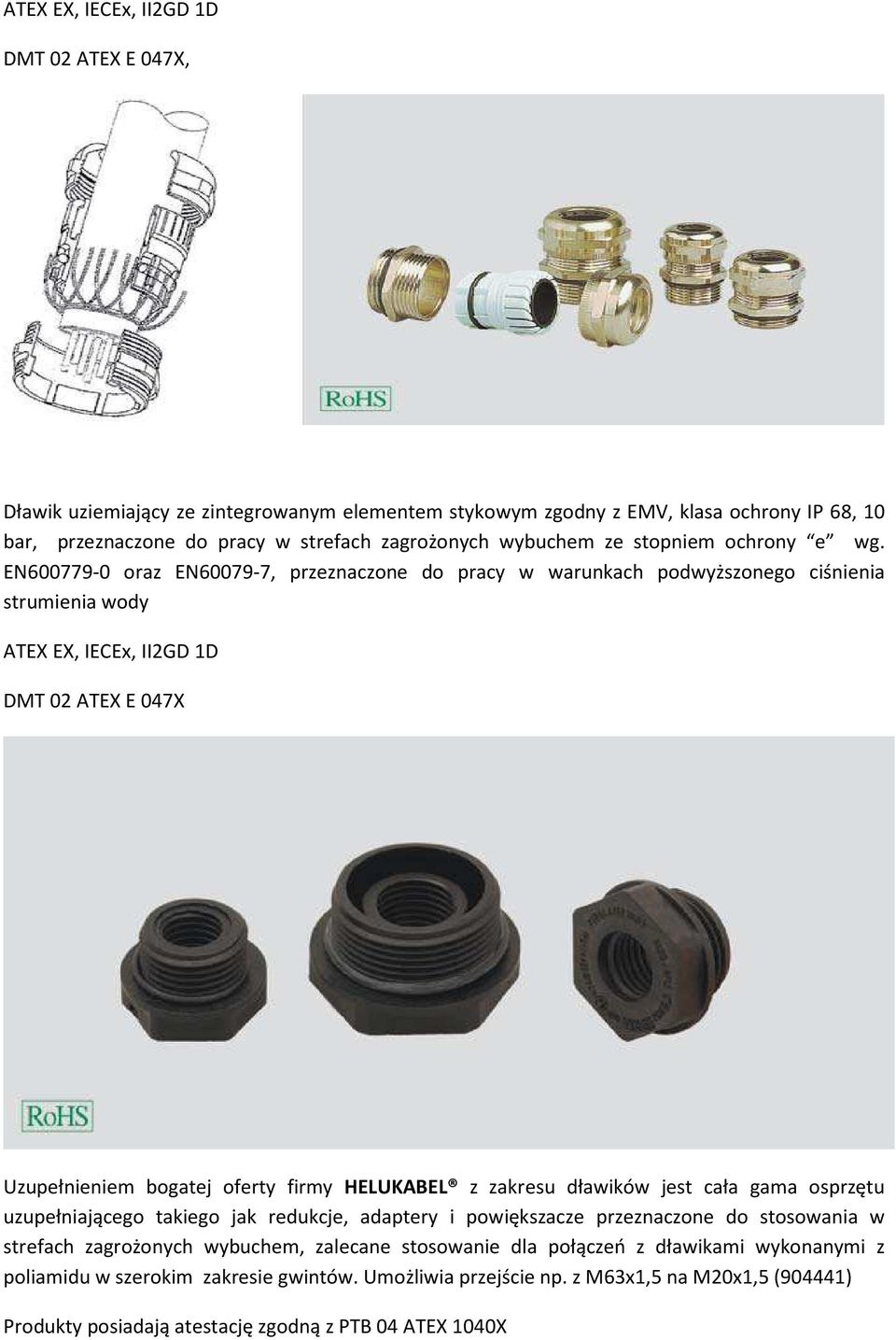

6 ATEX EX, IECEx, II2GD 1D DMT 02 ATEX E 047X, Dławik uziemiający ze zintegrowanym elementem stykowym zgodny z EMV, klasa ochrony IP 68, 10 bar, przeznaczone do pracy w strefach zagrożonych wybuchem ze stopniem ochrony e wg. EN oraz EN , przeznaczone do pracy w warunkach podwyższonego ciśnienia strumienia wody ATEX EX, IECEx, II2GD 1D DMT 02 ATEX E 047X Uzupełnieniem bogatej oferty firmy HELUKABEL z zakresu dławików jest cała gama osprzętu uzupełniającego takiego jak redukcje, adaptery i powiększacze przeznaczone do stosowania w strefach zagrożonych wybuchem, zalecane stosowanie dla połączeń z dławikami wykonanymi z poliamidu w szerokim zakresie gwintów. Umożliwia przejście np. z M63x1,5 na M20x1,5 (904441) Produkty posiadają atestację zgodną z PTB 04 ATEX 1040X

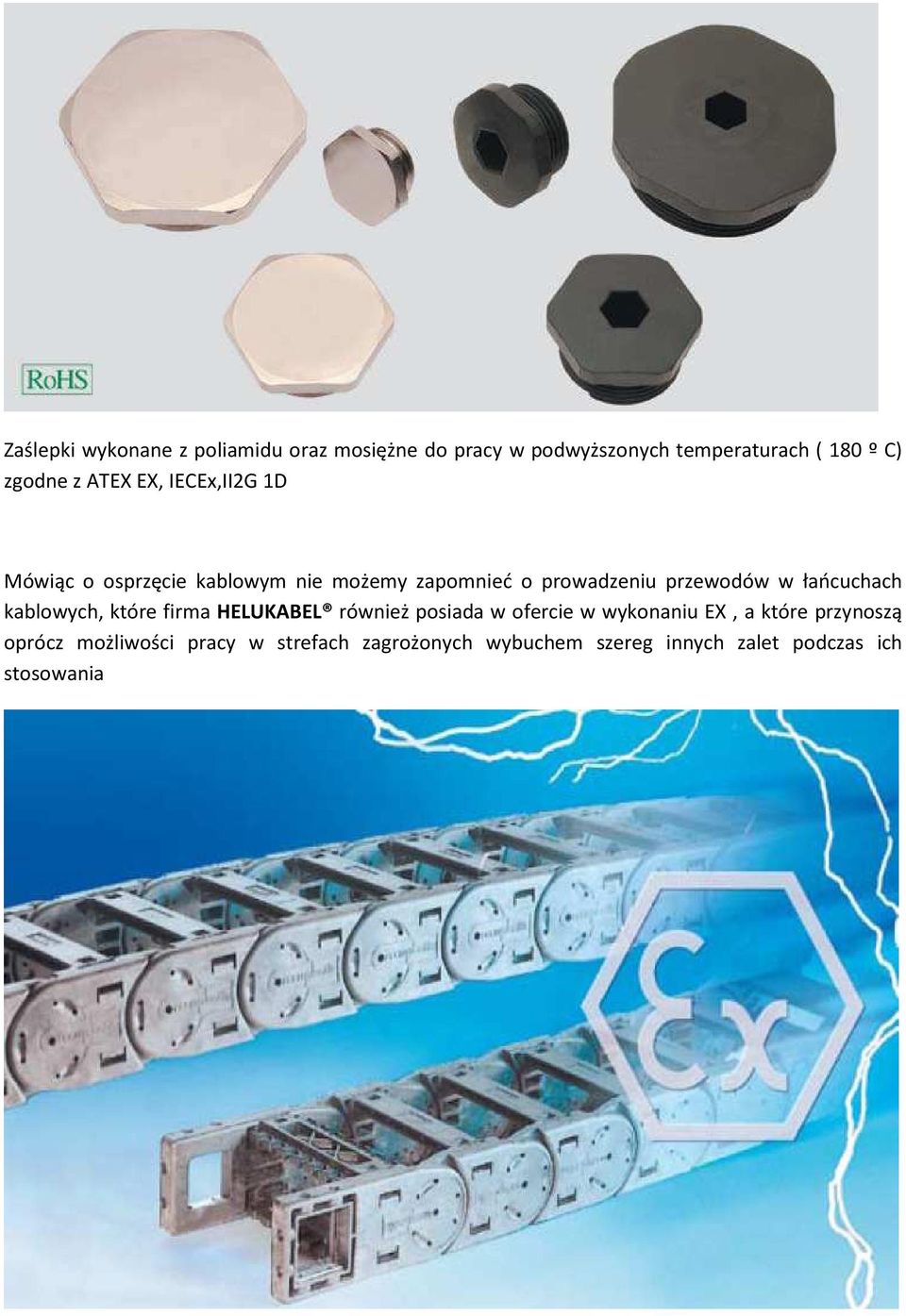

7 Zaślepki wykonane z poliamidu oraz mosiężne do pracy w podwyższonych temperaturach ( 180 º C) zgodne z ATEX EX, IECEx,II2G 1D Mówiąc o osprzęcie kablowym nie możemy zapomnieć o prowadzeniu przewodów w łańcuchach kablowych, które firma HELUKABEL również posiada w ofercie w wykonaniu EX, a które przynoszą oprócz możliwości pracy w strefach zagrożonych wybuchem szereg innych zalet podczas ich stosowania

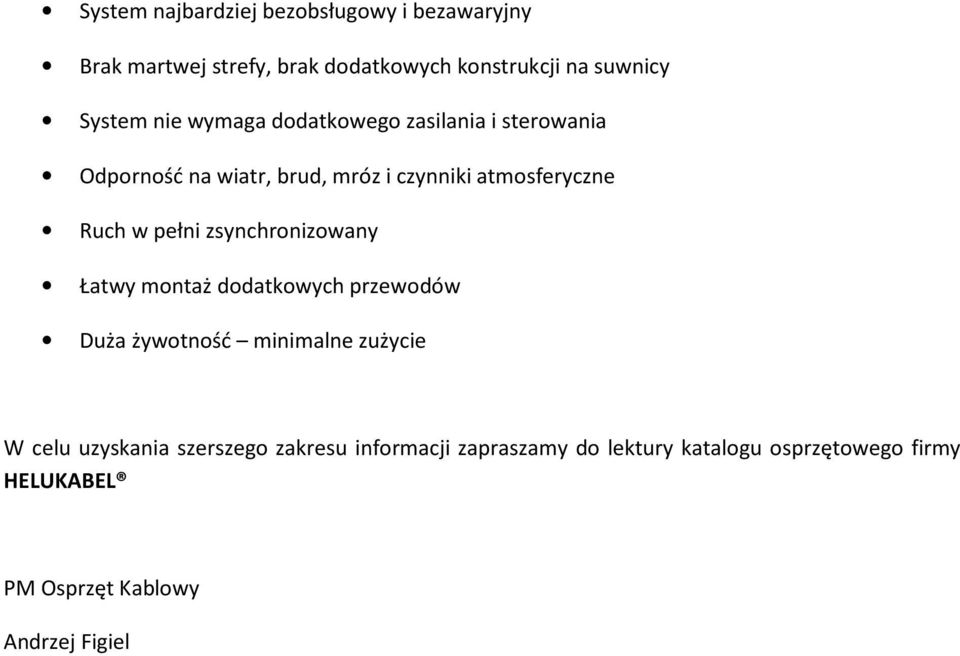

8 System najbardziej bezobsługowy i bezawaryjny Brak martwej strefy, brak dodatkowych konstrukcji na suwnicy System nie wymaga dodatkowego zasilania i sterowania Odporność na wiatr, brud, mróz i czynniki atmosferyczne Ruch w pełni zsynchronizowany Łatwy montaż dodatkowych przewodów Duża żywotność minimalne zużycie W celu uzyskania szerszego zakresu informacji zapraszamy do lektury katalogu osprzętowego firmy HELUKABEL PM Osprzęt Kablowy Andrzej Figiel
