SPECYFIKCJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. Nazwa zadania: Roboty ogólnobudowlane w budynku nr 96 w kompleksie wojskowym m. Ustka.

Transkrypt

1 1 SPECYFIKCJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Nazwa zadania: Roboty ogólnobudowlane w budynku nr 96 w kompleksie wojskowym m. Ustka. Inwestor: Jednostka Wojskowa 4220 Osiedle Lędowo 1N, Ustka Kod CPV: Roboty budowlane wykończeniowe, pozostałe Układanie płytek terakoty Licowanie ścian glazurą Roboty malarskie Roboty instalacyjne wodne i kanalizacyjne USTKA - lipiec r.

2 2 1. Część ogólna: 1.1. Nazwa zamówienia Roboty ogólnobudowlane w budynku nr 96 w kompleksie wojskowym m. Ustka Przedmiot i zakres robót Zakres prac obejmuje: - montaŝ nowej stolarki drzwiowej w węzłach sanitarnych i pokojach - wymianę okładzin ściennych z przetarciem tynków - wykonanie izolacji przeciwwilgociowej poziomej z folii w płynie - wymianę posadzek ceramicznych wraz z wykonaniem powłoki uszczelniającej z masy uszczelniające o konsystencji rzadkiej pasty (płytki ceramiczne Gres o klasie ścieralności 4 kolor do uzgodnienia) - przygotowanie podłoŝa i wykonanie warstwy gładzi ścian i sufitów - posadzki z paneli podłogowych w pokojach - wymalowanie pomieszczenia sanitariatu - wymiana podejść kanalizacyjnych do ustępu i umywalki - montaŝ armatury i przyborów sanitarnych 1.3. Prace towarzyszące i roboty tymczasowe Nie wyodrębniono Informacje o terenie budowy Organizacja robót budowlanych Roboty wykonywane będą w budynku uŝytkowanym. Wykonawca, przed przystąpieniem do robót, przedłoŝy zamawiającemu wykaz pracowników i pojazdów przewidzianych do realizacji przedmiotu umowy. Zamawiający w terminie określonym w dokumentach umowy przekaŝe protokólarnie plac budowy Zabezpieczenie interesów osób trzecich Interesy osób trzecich nie będą naruszone Ochrona środowiska Wykonawca będzie podejmował wszelkie niezbędne działania, aby stosować się do przepisów i normatywów z zakresu ochrony środowiska naturalnego na terenie wykonywania robót a w szczególności przepisy dotyczące ustawy o odpadach. Wykonawca będzie wytwórcą powstałych odpadów w rozumieniu Ustawy o odpadach - Dz. U. tj. z poz.21 Nie palić papierów i śmieci. Do gromadzenia odpadów naleŝy podstawić kontener. Zamawiający wyraŝa zgodę na wywiezienie czystego gruzu na teren poligonu w odległości ok. 10 km.

3 Warunki bezpieczeństwa i higieny pracy, ochrona p/poŝarowa Wykonawca dostarczy na teren wykonywania robót i będzie utrzymywał wyposaŝenie konieczne dla zapewnienia bezpieczeństwa, zapewni wymaganą dla personelu odzieŝ, sprzęt i narzędzia sprawne techniczne odpowiednie do wykonywania. Roboty wykonywać zgodnie z przepisami BHP dla danego rodzaju robót. Przed przystąpieniem do robót udzielić pracownikom instruktaŝu stanowiskowego. Wykonawca będzie przestrzegał przepisów ochrony przeciwpoŝarowej, będzie utrzymywał na terenie budowy sprawny sprzęt przeciwpoŝarowy wymagany przez odpowiednie przepisy. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane poŝarem wywołanym realizacją robót, albo przez personel zatrudniony na budowie Zaplecza dla potrzeb wykonawcy Nie przewiduje się organizowania zaplecza budowy. Na zaplecze naleŝy wykorzystać remontowane pomieszczenia. Rozliczenie mediów nastąpi ryczałtowo w następujący sposób: - woda do celów socjalnych ryczałt w kwocie 50 zł netto, - zamawiający udostępni wykonawcy energię elektryczną niezbędną do wykonania robót, rozliczaną na podstawie odrębnej umowy z RZI w Gdyni Warunki dotyczące organizacji ruchu Na potrzeby budowy - istniejąca droga dojazdowa do budynku Zabezpieczenie terenu budowy ogrodzenia Do wykonywanych robót nie jest wymagane ogrodzenie budynku poniewaŝ obiekt jest zlokalizowany w ogrodzonym i chronionym kompleksie Zabezpieczenia chodników i jezdni Nie naleŝy wjeŝdŝać środkami transportu na chodniki. Uszkodzone lub zniszczone mienie wykonawca odtworzy lub naprawi na własny koszt. 2. Wymagania dotyczące właściwości wyrobów budowlanych (przechowywania, transportu, warunków dostawy, składowania, kontroli jakości) Nie przewiduje się miejsca do składowania materiałów. Materiały mogą być składowane na terenie prowadzonych robót. Transport i składowanie materiałów zgodnie ze wskazaniami producenta Wszystkie materiały zastosowane do realizacji zamówienia winny posiadać odpowiednie atesty dopuszczające do obrotu i powszechnego bądź jednostkowego zastosowania w budownictwie zgodnie z art.10 ustawy z dnia 7 lipca 1994r. Prawo budowlane Tekst jednolity Dziennik Ustaw 2011r Nr 32 poz.159 oraz zgodnie z ustawą z dnia 16 kwietnia 2004r o wyrobach budowlanych Wykonawca zapewni aby składowane materiały do czasu, gdy będą potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót oraz były dostępne do kontroli przez inwestora. Parametry płytek ceramicznych ściennych wewnętrznych: - nasiąkliwość wodna wg. ISO min wytrzymałość na zginanie (MPa) wg ISO min

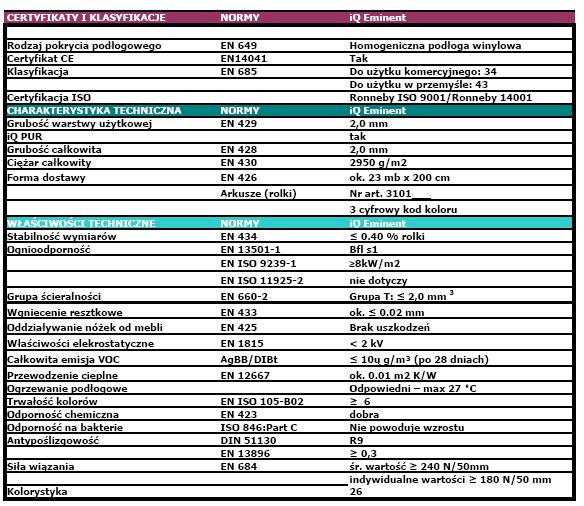

4 4 - siła łamiąca (N) wg ISO min odporna na plamienia wg. ISO min. Kl. 3-5 Parametry płytek gresowych - klasa ścieralności 4 - wytrzymałość na zginanie min. kl. 50MPa - twardość wg. skali Mohs a8 - minimalna nasiąkliwość płytek 0,1 % - odporność na plamienie 5 klasa Farby do wykonanie powłok malarskich typu DULUX, DECORAL lub równowaŝne Nie dopuszcza się stosowania materiałów wariantowych. Parametry techniczne wykładziny typu TARKET, iq Granit lub równowaŝna Budowa: wykładzina heterogeniczna lub równowaŝna jak poniŝej Grubość całkowita: 2,0 mm Grubość warstwy uŝytkowej: 0,8 mm Szerokość rolki: 2 m Długość całkowita rolki: 23 m Grupa ścieralności: T Wykończenie nawierzchni: TopClean XP Gwarancja: 10 lat Kolor w uzgodnieniu z inwestorem - jasny Dzięki 0,8 mm warstwie ścieralnej PVC, heterogeniczna podłoga winylowa Acczent Excellence 80 zapewnia duŝą odporność na wgniecenia, ścieranie i zuŝycie. Powierzchnia zyskuje na wzmocnieniu TOPCLEAN XP PUR, co oznacza brak konieczności woskowania i pastowania przez całe Ŝycie produktu oraz łatwe i tanie utrzymanie.

5 5 Ścianki do pomieszczenia łazienki z płyty HPL to laminat wysokociśnieniowy warstwowy, termoutwardzalny, obustronnie odporny na zewnętrzne warunki. Ścianka typu SANIPOL HPL lub równowaŝna Wymiary - wysokość całkowita systemu 2030 mm - wysokość stopy / odległość elementów od poziomu posadzki 150 mm Ściany systemowe - wykonane z płyty kompaktowej o grubości 13 mm o matowej strukturze powierzchni, wodoodporne, łatwe w utrzymaniu w czystości - zastosowanie w pomieszczeniach o wysokiej wilgotności powietrza - w standardzie białe, szare, beŝowe, inne kolory w uzgodnieniu z inwestorem - widoczne krawędzie zaokrąglone

6 6 - okucia firmy NORMBAU lub ECO lub równowaŝne, rdzeń z ocynkowanej stali powleczony tworzywem sztucznym. Drzwi - szerokość od 590 do 1030 mm, materiał jak ściany systemowe - wykonane z przylgą - w wersji standardowej wyposaŝone w nakładane zawiasy NORMBAU lub ECO lub równowaŝny z ocynkowanej stali powleczonej tworzywem sztucznym, dostępne w 15 kolorach - obustronnie gałka, rygiel i rozeta WC z oznacznikiem zajętości, rdzeń z ocynkowanej stali, powleczona tworzywem sztucznym jak zawiasy - ścianka drzwiowa z uszczelką tłumiącą odgłosy zamykania Profile - ceownik aluminiowy jako łącznik między ścianami systemowymi i pozostałymi - zwieńczenie jako element stabilizujący front i ściany zewnętrzne - w standardzie anodowane w kolorze naturalnym, w kolorach RAL w uzgodnieniu z inwestorem Stopy - średnica podstawy 54 mm (trzpień z gwintem z ocynkowanej stali), tulejka i pokrywka podstawy wykonana jest ze stali szlachetnej - nierdzewnej w kolorze naturalnym; zakres regulacji wysokości +/-15 mm Materiały montaŝowe - wkręty 3,5 x 13 mm lub nity 4,0 x 10,0 do łączenia ceowników ze ścianami systemowymi - wkręty 4,5 x 15 mm do łączenia ceownika do ścian pozostałych oraz osadzenia wsporników kołki rozporowe 6-8 mm Materiały wykończeniowe tj. glazura, terakota, ścianki systemowe przed montaŝem, ich kolorystyka będzie uzgadniana z inwestorem. Na wszystkie materiały przed wbudowaniem naleŝy uzyskać akceptację, dostarczając atesty inspektorowi nadzoru. 3. Wymagania dotyczące sprzętu i środków transportu (niezbędnego lub zalecanego) Wykonawca zobowiązany jest do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót oraz takich środków transportu, które nie wpłyną na jakość przewoŝonych materiałów i wyrobów. Stosowane elektronarzędzia będą miały moc dostosowaną do istniejących zabezpieczeń elektrycznych. 4 Wymagania dotyczące wykonania robót (elementów, wymiarowania, szczegółów technologicznych, odcinków robót, przerw i ograniczeń, wymagań

7 specjalnych) 7 Wszelkie roboty objęte zamówieniem powinny być wykonane zgodnie z obowiązującymi normami, wymaganiami technicznymi i zaleceniem producenta dla poszczególnych rodzajów robót. Odpowiedzialność za jakość wykonania wszystkich rodzajów robót wchodzących w skład zadania w całości ponosi Wykonawca. 5. Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych Odbioru robót oraz zastosowanych materiałów wyszczególnionych w zestawieniu dokonywał będzie na bieŝąco upowaŝniony przedstawiciel inwestora wskazany w umowie. Nie dopuszcza się stosowania materiałów wariantowych. Wykonawca kaŝdorazowo przed przystąpieniem do dalszych robót zgłosi inwestorowi roboty podlegające zakryciu w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek. Odbiór robót ulegających zakryciu będzie polegał na ocenie ilości i jakości wykonanych robót W przypadku nie zgłoszenia do odbioru robót zanikających i przystąpieniu do dalszych robót, wykonawca zobowiązany będzie udostępnić do odbioru inwestorowi zakryte roboty. Wszystkie roboty dotychczas wykonane, które w czasie odkrycia ulegną zniszczeniu wykonawca odtworzy na własny koszt, bez dodatkowego wynagrodzenia ze strony inwestora. 6. Wymagania dotyczące obmiaru robót Wykonane roboty będą podlegały obmiarom. Obmiar robót wykonywany będzie sukcesywnie w trakcie wykonywania robót i będzie potwierdzany przez przedstawiciela inwestora 7. Opis sposobu odbioru robót Podstawą przystąpienia do końcowego odbioru robót jest pisemne zgłoszenie inwestorowi o gotowości do odbioru na dwa dni przed zakończeniem robót. Odbioru końcowego dokonuje komisja powołana przez inwestora. W skład komisji odbioru udział biorą przedstawiciele inwestora, uŝytkownika i wykonawcy. W dniu odbioru wykonawca dostarczy inwestorowi: - karty obmiaru robót, - kosztorys zamienny 3egz - certyfikaty lub aprobaty techniczne na materiały, - protokóły pomiarów instalacji elektrycznej Pomiary winny być wykonane przez osobę posiadającą uprawnienia - kserokopię uprawnień potwierdzone za zgodność z oryginałem dostarczyć w momencie odbioru W przypadku braku wymaganych dokumentów lub stwierdzenia usterek komisja odbioru sporządza protokół i wyznacza nowy termin. 8. Opis sposobu rozliczenia robót Wynagrodzenie za wykonane roboty będzie wynagrodzeniem kosztorysowym. Rozliczenie robót nastąpi po przedłoŝeniu kosztorysu powykonawczego (zamiennego),sporządzonego na podstawie potwierdzonych przez inwestora kart obmiaru robót z zastosowaniem cen jednostkowych z kosztorysu ofertowego. 9. Dokumenty odniesienia

8 : (dokumentacja projektowa, normy, aprobaty techniczne, inne) Aktualne normy budowlane Warunki techniczne wykonania i odbioru robót 8 Opracował: Krzysztof Maciejewski
