3 SPIS TREŚCI 4 Przedsiębiorstwo Utz 10 Rozwiązania indywidualne 26 Pojemniki na części techniczne 26 Formowane próżniowo pojemniki na części techniczne 38 Formowane wtryskowo pojemniki na części techniczne 44 Pojemniki do składowania w stosie 44 RAKO 64 EUROTEC 80 KLT 96 Pojemniki oszczędzające miejsce 96 Pojemniki składane (system składania I) 106 Pojemniki składane (system składania II) 114 Pojemniki o profilu trapezowym 126 Pojemniki obrotowe do składowania w stosie 132 Palety 150 Pojemniki wielkogabarytowe GLT 152 KOLOX 161 PALOX 164 Wózki transportowe 172 Pojemniki na materiały niebezpieczne zgodne z ADR 178 Produkty specjalnego przeznaczenia 182 Walizki 184 Pojemniki pocztowe 186 SILAFIX 188 Podstawki (traye) 191 Pojemniki półprzeźroczyste 192 Kosze do mycia 193 Rozwiązania specjalne 194 Jednostki transportowe 195 Znakowanie 196 Produkty antyelektrostatyczne ESD 208 Przetwórstwo spożywcze 216 Części techniczne z tworzywa sztucznego 222 Informacje ogólne Tabela odporności chemicznej Właściwości materiałów Ogólne warunki sprzedaży i dostawy Indeks 3

4 Witamy w Utz Rada Nadzorcza Georg Utz Holding AG Od Georga Utza do Grupy Utz Georg Utz założył firmę w 1947 roku. Dzięki energii, wytrwałości i sile przebicia, wizja zastosowania tworzywa sztucznego w produkcji, stała się rzeczywistością. Od początku swojej działalności dostrzegał szerokie możliwości zastosowania pojemników z tworzywa sztucznego przeznaczonych do magazynowania i transportu. Jego pomysły są aktualne do dziś. Utz dziś Założyciel firmy Georg Utz Obecnie grupa Utz skupia się w holdingu. Oddziały i przedstawicielstwa na całym świecie umożliwiają bycie blisko Klienta. Przyszłość Utz Naszą wizją w dalszym ciągu jest bycie wiodącym producentem pojemników dla logistyki i transportu, a także palet i wyprasek na detale i części techniczne z tworzywa sztucznego, nadających się do recyklingu. Cieszymy się na kreatywną i innowacyjną współpracę z Państwem. 4

5 PRZEDSIĘBIORSTWO Axel Ritzberger Wojciech Bytner Drodzy Klienci, w imieniu pracowników Grupy Utz dziękuję Państwu za czas poświęcony na zapoznanie się z naszym katalogiem. Nie ma znaczenia, w jakim miejscu na świecie czytają Państwo te słowa: pracownicy Utz mogą w krótkim czasie skontaktować się z Państwem i doradzić w zakresie najnowszych systemów logistycznych z tworzywa sztucznego. A może chcą nas Państwo odwiedzić niezwłocznie w internecie? Pod adresem: utzgroup.com znajdą Państwo informacje o naszych produktach, aktualności oraz wszystko, co warto wiedzieć o Grupie Utz. Czekamy na Państwa zapytania i spotkania w czasie imprez branżowych. Czego Państwo możecie oczekiwać od Utz? Zespołu profesjonalnych doradców, który chętnie służy swoim doświadczeniem w znalezieniu odpowiedniego rozwiązania. Na podstawie standardowych produktów, które można znaleźć w tym katalogu, oferujemy systemowe rozwiązania stosowane w transporcie i magazynowaniu. Nowoczesne wtryskarki, maszyny do formowania próżniowego oraz własny dział budowy form pozwalają nam na dużą elastyczność w dopasowaniu naszych produktów do indywidualnych potrzeb Klientów. Ponad 70-letnie doświadczenie Grupy Georg Utz daje nam możliwość korzystania z wypróbowanych rozwiązań, które wdrożyliśmy wraz z naszymi Klientami w innych krajach. Certyfikat ISO 9001: 2015 jest dla nas podstawą ciągłej kontroli jakości produktów oraz stałego ulepszania systemu zarządzania. Jeżeli potrzebujecie Państwo dodatkowych informacji, proszę skontaktować się z nami, a chętnie udzielimy porady. Axel Ritzberger CEO Georg Utz Holding AG, Szwajcaria Wojciech Bytner Dyrektor Generalny Georg Utz Sp. z o.o. 5

6 Utz na świecie Oddziały Utz Przedstawicielstwa George Utz Ltd. Grange Close Clover Nook Industrial Estate DE55 4QT Alfreton, Derbyshire UK Telefon: Faks: Georg Utz Inc North 250 West Edinburgh, IN USA Telefon: Faks: Georg Utz de México S. de R.L. de C.V. Circ. Corral de Piedras 17 Polígono Empresarial San Miguel de Allende, Gto Meksyk Telefon: Georg Utz Sarl Parc d Activités les 2B 405 Chemin des Vignes Bressolles Francja Telefon: Faks: info.fr@utzgroup.com 6

7 PRZEDSIĘBIORSTWO Georg Utz GmbH Nordring Schüttorf Niemcy Telefon: Faks: info.de@utzgroup.com Georg Utz Sp.z o.o. ul Nowowiejska Kąty Wrocławskie Polska Telefon: Faks: info.pl@utzgroup.com Oddziały na świecie: Niemcy Szwajcaria Polska Anglia Francja USA Chiny Meksyk Przedstawicielstwa na świecie: Australia Austria Belgia Bułgaria Czechy Dania Emiraty Arabskie Filipiny Finlandia Grecja Hiszpania Holandia Hong Kong Indie Jordania Norwegia Nowa Zelandia Portugalia Rosja RPA Rumunia Singapur Słowacja Słowenia Szwecja Tajlandia Turcja Węgry Włochy oraz w internecie: utzgroup.com Georg Utz Materials Handling (Suzhou) Co., Ltd. No. 698 Jianlin Road, SND Suzhou City, Jiangsu Province Chiny Telefon: Faks: info.cn@utzgroup.com Georg Utz AG Augraben Bremgarten Szwajcaria Telefon: Faks: info.ch@utzgroup.com Pooltec AG Fischbacherstrasse Bremgarten Szwajcaria Telefon: Faks: info@pooltec.ch 7

8 Utz w Polsce Georg Utz Sp. z o.o. jest producentem pojemników transportowych, palet, wytłoczek na części techniczne wytwarzanych z tworzywa sztucznego, które można wtórnie wykorzystać. Utz jest dostawcą oferującym bogatą gamę produktów. Firma dysponuje dwoma rodzajami technologii: pojemniki i palety są produkowane wtryskowo, natomiast wypraski w procesie formowania próżniowego. Specjalizuje się w rozwiązaniach realizowanych na indywidualne potrzeby Klientów. Serwis i wsparcie Nasz wykwalifikowany personel doradzi Państwu, elastycznie dostosowując się do oczekiwań. Zarządzanie projektami Lokalizacja firmy Projekty prowadzone są od pomysłu do realizacji. Rozwiązania indywidualne Indywidualne rozwiązania systemowe wykraczające poza standardy to nasza specjalność. Kilka z nich zdobyło nawet międzynarodową nagrodę w branży opakowań. 8

9 PRZEDSIĘBIORSTWO Nowoczesne technologie Nowoczesny park maszynowy bazujący na aktualnym stanie wiedzy technicznej umożliwia racjonalną produkcję uwzględniającą wszelkie wytyczne Klienta. Ochrona środowiska i recykling Utz wytwarza produkty wielokrotnego użytku. Już samo to stanowi ponadprzeciętny wkład w ochronę środowiska. Wycofane z użytku pojemniki są poddawane recyklingowi i dzięki czemu ponownie wracają do procesu produkcyjnego. 9

10 10

11 ROZWIĄZANIA INDYWIDUALNE 12 Przykłady 18 Od pomysłu do produktu 20 Procesy produkcyjne formowanie próżniowe 22 Procesy produkcyjne formowanie wtryskowe 24 Recykling i UIC 25 Usługi Utz Praca jak żadna inna ROZWIĄZANIA INDYWIDUALNE 11

12 Przykłady naszych rozwiązań Rozwiązanie na każdy problem Niekiedy odpowiedzią na indywidualne wymagania Klienta jest modyfikacja pojemnika standardowego. Często jednak konieczne jest całkowicie nowe rozwiązanie Pojemnik do transportu ryb Pojemnik do transportu ryb składa się z dwóch elementów pojemnika E-Performance i wkładu z tworzywa sztucznego. Obłożona lodem ryba układana jest na wkładzie. Topniejący lód spływa przez otwory do pustej przestrzeni, znajdującej się pod wkładem. 2 Pojemnik na mięso E-Performance Nowy pojemnik do transportu mięsa zastępuje czerwony pojemnik, powszechnie używany na rynku. Pojemnik E-Performance dostępny jest w trzech rozmiarach: 600 x 400 x 125 mm (E1), 600 x 400 x 200 mm (E2) i 600 x 400 x 300 mm (E3). Cztery etykiety IML z identyfikatorem pojemnika i kodem GS1 umożliwiają jednoznaczną identyfikację pojemnika. Jasnoniebieski kolor gwarantuje, że do produkcji tego pojemnika został użyty wyłącznie nowy surowiec. 3 Pojemnik K-Box do transportu łożysk kulkowych W tych opakowaniach wielokrotnego użytku transportowane są wysokiej jakości łożyska kulkowe o zróżnicowanych rozmiarach. Dzięki indywidualnie regulowanym elementom odśrodkowym można dokładnie umieścić łożyska kulkowe w pojemniku. 12

13 ROZWIĄZANIA INDYWIDUALNE Prezentujemy Państwu kilka przykładów pojemników dostosowanych do zadań specjalnych Pojemniki typu Autostore z przegrodami Specjalne pojemniki do zautomatyzowanego systemu magazynowania oferowanego przez Autostore, z wpustami na ściankach krótkich i długich, służącymi do podziału na przegrody. 2 EUROTEC z przegrodami W tych pojemnikach EUROTEC o wymiarach 600 x 400 x 320 mm na ścianach wewnętrznych długich boków wtryskowo przygotowane zostały wpusty, w których, w razie potrzeby, można zamocować trzy ścianki oddzielające. 3 UPAL-V z transponderem RFID Paleta UPAL-V, zmontowana z pojedyńczych komponentów, wymienialnych w sytuacji naprawy wyposażona w transponder RFID do identyfikacji palety. 13

14 EUROTEC i RL-KLT z opuszczaną ścianą Na krótszym boku tych pojemników została zamontowana opuszczana ściana boczna. Dzięki temu możliwy jest dostęp do zawartości pojemnika, także wtedy, gdy ułożony jest on w stosie. EUROTEC z opuszczanym krótszym bokiem Podstawki 800 x 1000 mm Podstawki wykorzystywane są wtedy, gdy na automatycznych przenośnikach transportowane są różne opakowania, zwykle wykonane z tektury. Kartony trafiają na podstawkę, a ta na przenośnik. Gdy podstawka przechowywana jest na regale, to dzięki mechanizmowi przesuwnemu nawet ostatnie kartony można wysunąć do strefy roboczej. Pojemnik na uszczelki W tym pojemniku transportowane są uszczelki głowicy cylindra do silników. Dno pojemnika RAKO posiada specjalne otwoty, w które wkładane są trzpienie stalowe o średnicy odpowiadającej wielkościom otworów w uszczelkach, a na nich umieszczane są uszczelki. W tym pojemniku EUROTEC krótszy bok połączony jest z dnem za pomocą zamknięcia sprężynowego. Po otwarciu zamknięcia, dzięki prowadnicom umieszczonym w górnej krawędzi dłuższych boków, można przesunąć krótszy bok. 14

15 ROZWIĄZANIA INDYWIDUALNE Pojemnik na saszetki z kawą W gniazda tych pojemników automatycznie wstawiane są puszki, które z kolei wypełniane są przez maszyny saszetkami z kawą. Puszki transportowane są w pojemnikach POS. 2 Pojemniki z wkładami do regałów Paternoster Są to pojemniki formowane próżniowo z odpowiednimi ściankami oddzielającymi do sortowania małych części. Cała jednostka układana jest następnie na jednym poziomie regału Paternoster i stanowi prawdziwą alternatywę dla pojemników wtryskowych. 3 Stojak do transportu silników Proste rozwiązanie do transportu bloków silnika na taśmę montażową. Silniki układane są na wolnej płaszczyźnie podstawy i unieruchamiane przy pomocy blokad. Na taśmie montażowej silniki są zdejmowane i układane w stosie jeden na drugim. Cała jednostka umieszczana jest na palecie UPAL-H, o wymiarze ISO. 15

16 Paleta modułowa FixFlat Na palecie modułowej FixFlat, przy pomocy urządzeń zaciskowych mocowane są moduły instalacji solarnej. Cała konstrukcja stosowana jest na dachach płaskich, w szczególności wtedy, gdy nośność dachu jest tak niewielka, że dotychczasowe konstrukcje metalowe nie mogą być na niej zastosowane. 2 Blat podkładowy do kostki betonowej Na takim nośniku ładunku przechowywane są na czas chłodzenia wypalone kostki betonowe. Aby zagwarantować odpowiednią stabilność, zgrzewane są ze sobą dwie połówki palety. Paleta wytwarzana jest z WPC (Wood Plastic Composite), mieszaniny odnawialnego surowca, z drewna i PP. 3 Glas Manager W te wkłady pojemnikowe, opracowane specjalnie dla firm kateringowych, wstawiane są kieliszki. Cała jednostka trafia do mycia w zmywarce i bez konieczności przestawiania kieliszków może zostać umieszczona w pojemniku RAKO. Glas Manager posiada 4 szerokości otworów. Wysokość można indywidualnie dopasować do wstawianych kieliszków. 16

17 ROZWIĄZANIA INDYWIDUALNE RAKO z wkładem na przyrządy wiertnicze W pojemniku tym można transportować wiertarki w pozycji pionowej. Dolna część formowanego próżniowo wkładu mocowana jest przy pomocy zamknięcia zatrzaskowego. Transparentna pokrywa służy do ochrony podczas wyjmowania wiertarki. 2 Tote Bin Pojemnik specjalnego przeznaczenia opracowany dla centrum dystrybucji towarów DHL, z etykietami z kodem kreskowym, umieszczonymi zarówno na ściankach wewnętrznych, jak i zewnętrznych. 3 Pojemnik KOLOX z wypraską na części techniczne Na specjalnych stelażach w pojemniku KOLOX, wkładane są wypraski na części techniczne. W pojemnikach tych transportowane są części montażowe dla przemysłu motoryzacyjnego. Gdy wyjęte zostaną części z jednego poziomu, wypraskę na części techniczne można złożyć do góry i w ten sposób zyskać dostęp do kolejnego, znajdującego się niżej poziomu. 17

18 Od pomysłu do produktu Pomysł W ramach obszernej listy kontrolnej wszystkie wymagania wobec projektowanego produktu zbierane są w jedną specyfikację warunków zamówienia. Obraz 3D Podstawę dla dalszego projektowania stanowią rysunki techniczne. Powstają z nich trójwymiarowe obrazy dające pierwsze wyobrażenie o przyszłym produkcie. Szybki prototyp W ciągu krótkiego czasu, na podstawie rysunków technicznych można wykonać wzorzec projektowanego pojemnika. Budowa modelu Aby na podstawie modelu 1:1 móc sprawdzić, czy rzeczywiście wszystkie aspekty zostały uwzględnione, na życzenie Klienta tworzony jest także model projektowanego pojemnika. Produkcja form Dysponujemy własną pracownią form, dzięki czemu nasi fachowcy udzielają wsparcia na każdym etapie pośrednim. Produkcja seryjna Jeżeli Klient zatwierdzi model wytworzony z użyciem danej formy, można rozpocząć produkcję seryjną. 18

19 ROZWIĄZANIA INDYWIDUALNE Zarządzenie jakością zgodnie z ISO 9001:2015 Utz dysponuje Systemem Zarządzania Jakością obejmującym całe przedsiębiorstwo. Dzięki czemu możliwa jest niezmienna i zgodna z wymogami Klienta wysoka jakość produktów Utz. 19

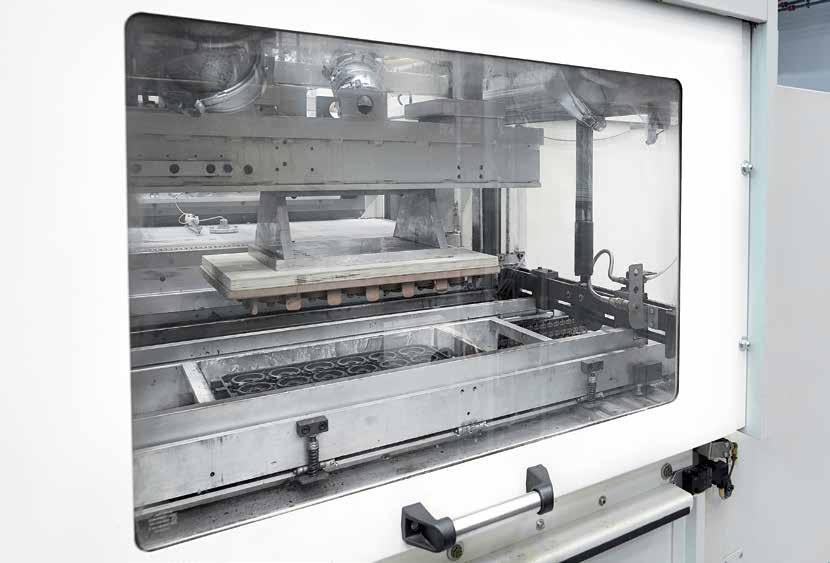

20 Procesy produkcyjne formowanie próżniowe Formowanie próżniowe Jest to proces służący do formowania termoplastycznych tworzyw sztucznych. Powstałe tą metodą tace transportowe pozwalają na bezpieczne magazynowanie i transport przechowywanych w nich detali. Surowiec Materiałem służącym do produkcji są płyty z tworzywa sztucznego. 20

21 ROZWIĄZANIA INDYWIDUALNE Proces ogrzewania Płyta lub folia z termoplastycznego tworzywa sztucznego jest umieszczana w ramie mocującej i podgrzewana, aż stanie się plastyczna. Rozpoczęcie formowania Gdy płyta nadaje się już do formowania, grzałki są wycofywane. Wytwarzanie nadciśnienia Pompa wytwarza nadciśnienie. Wytwarzanie próżni Podgrzana płyta jest wstępnie rozciągana przez ciśnienie powietrza, a forma podjeżdża do wstępnie rozciągniętej płyty. Powietrze pomiędzy formą a płytą zostaje odessane. Forma Aby wytworzyć próżniowo wytłoczkę, płyta z tworzywa sztucznego jest nagrzewana, a poprzez podciśnienie przylega do formy. Płyta z tworzywa sztucznego mocowana jest pomiędzy formą a grzałkami. Gotowe! Następuje dokładne odwzorowanie kształtu formy. 21

22 Procesy produkcyjne formowanie wtryskowe Wtryskiwanie Pojemniki i palety z tworzywa sztucznego wytwarzane są zwykle w procesie formowania wtryskowego. Proces ten wymaga większych nakładów materiałowych niż formowanie próżniowe, ze względu na konieczność zastosowania specjalnych narzędzi i dużych maszyn. Surowiec Materiałem wyjściowym do produkcji pojemników z tworzywa sztucznego jest granulat w postaci małych kuleczek. Granulat składowany jest w dużych silosach, a stamtąd doprowadzany jest przewodami do maszyny wtryskowej. Forma Wytworzenie stalowego narzędzia do formowania wtryskowego, które może przyjąć imponujące rozmiary, wymaga znacznie większych nakładów niż wykonanie aluminiowego narzędzia do formowania próżniowego. 22

23 ROZWIĄZANIA INDYWIDUALNE Przygotowanie procesu wtryskiwania Otwarcie formy, granulat w zbiorniku. Rozpoczęcie procesu wtryskiwania Zamknięcie formy, granulat przedostaje się do ślimaka. Proces wtryskiwania Forma jest zamknięta, granulat jest podgrzewany i wtryskiwany w postaci kleistej masy przez dyszę do wnętrza formy. Zakończenie procesu wtryskiwania Chłodzenie wyrobu. Proces wtryskiwania zakończony Forma rozsuwa się, robot wyciąga pojemnik. 23

24 Recykling i UIC Recycling i Utz Industrial Compound UIC Każdego roku Utz wytwarza setki tysięcy nowych pojemników z tworzywa sztucznego. Co dzieje się z produktami z roku poprzedniego, skoro niezmiennie istnieje na nie tak wielki popyt? Z radością stwierdzamy nadal są w użyciu! Co jednak dzieje się, gdy pojemniki lub palety z tworzywa sztucznego przestaną nadawać się do użytku? Utz przyjmie je z powrotem! W centrum recyklingu Utz materiał ten jest rozdrabniany, a następnie trafia do maszyny, w której przygotowywany jest granulat do ponownego wykorzystania. Przetworzony i przygotowany w ten sposób materiał posiada właściwości fizyczne porównywalne z nowym materiałem. Standardowe właściwości materiału są sprawdzane i dokumentowane, dzięki czemu dawny pojemnik z tworzywa sztucznego po kuracji odmładzającej może być bez wahania dalej przetwarzany. Alternatywą Utz dla produkcji z nowego materiału z wyczerpywalnych zasobów jest Utz Industrial Compound (UIC ). UIC jest tworzywem sztucznym o udokumentowanych właściwościach i o stałej jakości Utz. 24

25 Usługi Utz ROZWIĄZANIA INDYWIDUALNE Wokół pojemnika Nasze zlecenie rzadko kończy się na wyprodukowaniu wypraski na części techniczne lub jakiegokolwiek innego pojemnika. Temu procesowi często towarzyszą dalsze czynności i obróbka. Opisywanie i oznakowanie Wytłaczanie na gorąco Druk tamponowy Sitodruk Nanoszenie kodów kreskowych Montaż transpondera Prace montażowe Kieszenie na etykiety Uchwyty Gwinty Systemy zamknięć Taśmy Pianki Dalsza obróbka Przycinanie Wykrawanie Wiercenie Frezowanie Nitowanie Klejenie Powlekanie Zgrzewanie Zgrzewanie ultradźwiękowe Zgrzewanie wibracyjne Zgrzewanie lustrzane Etykiety IML Etykiety z kodem kreskowym są umieszczane bezpośrednio w procesie formowania wtryskowego i w ten sposób na stałe łączą się z pojemnikiem. Dzięki temu etykiety trzymają się zdecydowanie lepiej, szczególnie podczas mycia. Utz posiada certyfikat: ISO 9001:

26 26

27 FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE 28 Wytłoczki na części techniczne formowane próżniowo 29 Wytłoczki o konstrukcji ramowej, do składowania w stosie 30 Wytłoczki do składowania w stosie 31 Wytłoczki obrotowe do składowania w stosie 32 Wytłoczki na części techniczne jako przekładki 33 Wkłady do pojemników 34 Pojemniki formowane próżniowo 35 Blistry 36 Pokrywy 37 Wyposażenie i dodatki Perfekcja na wymiar FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE 27

28 Wytłoczki na części techniczne Na czym polega formowanie próżniowe? Jest to proces służący do formowania termoplastycznych tworzyw sztucznych. Powstałe tę metodą tace/wytłoczki pozwalają na bezpieczne magazynowanie i transport przechowywanych w nich detali. Produkty ułożone w wytłoczkach są idealnie dopasowane do gniazd. Poniżej przedstawiamy Państwu przykłady wytłoczek wyprodukowanych na indywidualne zamówienie Klientów. W ofercie firmy Georg Utz znajdują się produkty przeznaczone do różnego zastosowania, m.in. do składowania w stosie i obrotowe, a także o konstrukcji ramowej lub pełniące funkcję przekładek. 28

29 Wytłoczki o konstrukcji ramowej, do składowania w stosie FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE System konstrukcji ramowej Składa się z indywidualnie zaprojektowanego wkładu na części techniczne oraz standardowej ramy występującej w jednym z ośmiu możliwych wymiarów. Klient ponosi koszt wyprodukowania formy wkładu, natomiast koszt ramy zostaje po stronie dostawcy Wytłoczki ramowe umożliwiają precyzyjne pozycjonowanie. Doskonale współpracują z różnymi rodzajami przenośników automatycznych. 2 Wymiary ram: 350 x 250 mm 400 x 300 mm 400 x 400 mm 590 x 390 mm 600 x 400 mm 600 x 500 mm 800 x 600 mm 1200 x 800 mm 29

30 Wytłoczki do składowania w stosie Wysoka wydajność Formowane próżniowo tace mogą być tak skonstruowane, aby możliwe było ich składanie jedna na drugiej. A to oznacza: więcej produktów przechowywanych na tej samej powierzchni Z trzpieniami z tworzywa sztucznego Wytłoczki przystosowane do układania w stosy z trzpieniami do przechowywania kół zębatych o różnych średnicach. Z wyprofilowanym uchwytem Jeżeli wytłoczki przystosowane do sztaplowania transportowane są w jednym pojemniku, wyprofilowane uchwyty ułatwiają wyjmowanie wytłoczek z pojemnika. Oznakowane kolorystycznie wytłoczki do składowania w stosach z oznakowaniem kolorystycznym, zabezpieczającym przed błędnym ułożeniem. Antyelektrostatyczne ESD wytłoczki do składowania w stosie o właściwościach ESD wykonane z materiału antyelektrostatycznego. Patrz rozdział: Produkty antyelektrostatyczne ESD, str

31 Wytłoczki obrotowe do składowania w stosie FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE W stosie lub jedna w drugiej Gdy wytłoczki obrotowe są wypełnione, układa się je jedna na drugiej. Po wyjęciu produktów i obróceniu pustej wytłoczki o 180 można je składować jedna w drugiej. Oszczędność miejsca W transporcie opakowań można zaoszczędzić dzięki temu nawet 80% miejsca W stosie W takim ustawieniu wytłoczki można ustawiać jedna na drugiej. 2 Jedna w drugiej Po obróceniu wytłoczek o 180 można je składować jedna w drugiej. 3 Antyelektrostatyczne ESD Wytłoczki obrotowe o właściwościach ESD są formowanymi próżniowo pojemnikami z materiału antyelektrostatycznego. Patrz rozdział Produkty antyelektrostatyczne ESD, str

32 Przekładki Zasada działania Detale układane są w gniazdach wytłoczki. Górna przekładka ustawiana jest na produktach ułożonych w wytłoczce znajdującej się pod spodem. Szczególne wymagania Konstrukcja przekładek jest bardzo wymagająca: z jednej strony gniazda muszą być tak zaprojektowane, aby detale dokładnie do nich przylegały. Z drugiej strony dno wytłoczki musi być ukształtowane w taki sposób, aby mogło być ułożone na leżących poniżej podzespołach. 32

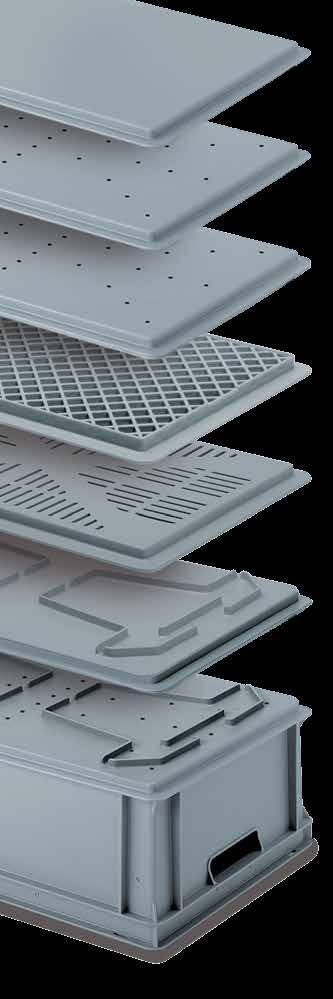

33 Wkłady do pojemników Zapewnienie bezpiecznego transportu Taca z detalami umieszczona jest w pojemniku stanowiącym dodatkowe zewnętrzne zabezpieczenie. Opakowania wielokrotnego użytku FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE Jeżeli w późniejszym czasie kształt detalu ulegnie zmianie, pojemniki mogą być w dalszym ciągu wykorzystywane, a wymianie podlega jedynie wkład Wytłoczki do składowania w stosie Mogą być układane w pojemniku w kilku warstwach. Pojemnik RAKO Z otworami na dłuższych ściankach, w które jako wkład można wpiąć próżniowo formowaną wytłoczkę. Pojemnik EUROTEC Z wytłoczką jako wkładem. Pojemniki składane Z formowaną próżniowo wytłoczką jako wkładem. 5 6 Pojemnik R-KLT specjalny To R-KLT, w którym umieszczana jest wytłoczka na części techniczne. W celu oznakowania pojemnik musi posiadać kolor inny niż podany w wytycznych VDA. Pojemnik Medium Na stronach wewnętrznych ścian pojemnika Medium umieszczone są otwory, dzięki którym wytłoczkę formowaną próżniowo można w sposób elastyczny połączyć z pojemnikiem. 33

34 Pojemniki formowane próżniowo Nie tylko traye Proces formowania próżniowego umożliwia produkcję nie tylko wytłoczek, lecz także wykonanie pojemników z tworzywa sztucznego. Poniżej przedstawiamy kilka przykładów: Pojemniki obrotowe do składowania w stosie Do przechowywania farmaceutyków. Pojemniki z pokrywą Do transportu produktów farmaceutycznych. Pojemniki listowe dla poczty lotniczej Dopuszczone do transportu lotniczego. Pojemniki z wkładami Do przechowywania małych detali. 34

35 Blistry FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE Blistry do jednorazowego zastosowania Blistry są formowanymi próżniowo tacami wykonanymi z cienkiego materiału, użytkowanymi jednorazowo, bądź przez krótki czas. Poniżej kilka przykładów: 35

36 Pokrywy Poniżej kilka przykładów formowanych próżniowo pokryw: Pokrywy formowane próżniowo do pojemników 2 Pokrywy zbiorcze formowane próżniowo do jednostek transportowych 36

37 Wyposażenie i dodatki FORMOWANE PRÓŻNIOWO POJEMNIKI NA CZĘŚCI TECHNICZNE Wymagania specjalne Wytłoczki na części techniczne są produktami indywidualnymi, dostosowywanymi każdorazowo do wymagań danego Klienta. Także wyposażenie wytłoczki musi zostać dobrane do określonego zastosowania. To z kolei wymaga stosownych konsultacji, dlatego w tym miejscu zaprezentowanych zostało zaledwie kilka przykładów możliwości wyposażenia Oznaczenie ułożenia Na zamówienie Oznakowanie kolorystyczne, zabezpieczające przed błędnym ułożeniem 5 Identyfikacja Może być indywidualnie rozmieszczane Rodzaj Kod kreskowy Transponder / czipy RFID 2 3 Oznaczenie ułożenia Oznaczenie ułożenia Na zamówienie Na zamówienie Oznakowanie kolorystyczne, zabezpieczające przed błędnym ułożeniem Sfazowany lub inaczej ukształtowany narożnik 6 Kieszenie na etykiety Kieszenie na etykiety z krawędzią dwustronną i trójstronną Etykieta IML Rodzaj Natapiane Nitowane Naklejane 4 Oznakowanie indywidualne W przypadku indywidualnej realizacji wymagany jest szablon Rodzaj Wytłaczanie na gorąco Tampodruk Sitodruk Relief Etykieta IML 7 8 Otwór uchwytowy Oznaczenie wizualne Folia wytłaczana 37

38 38

39 FORMOWANE WTRYSKOWO POJEMNIKI NA CZĘŚCI TECHNICZNE 40 Tace wtryskowe Precyzja w każdym wymiarze FORMOWANE WTRYSKOWO POJEMNIKI NA CZĘŚCI TECHNICZNE 39

40 Tace wtryskowe Formowane wtryskowo pojemniki na części techniczne Niekiedy wymagania dotyczące precyzji wykonania i tolerancji wymiarów są tak wysokie, że pojemniki na części techniczne należy wykonać w procesie formowania wtryskowego. Zdarza się także, że ze względu na wzmocnienia i podcięcia technologia formowania wtryskowego okazuje się jedyną sensowną metodą produkcji. W przypadku produkcji bardzo dużej liczby pojemników na części techniczne, formowanie wtryskowe jest często dużo bardziej opłacalną metodą produkcji. 40

41 FORMOWANE WTRYSKOWO POJEMNIKI NA CZĘŚCI TECHNICZNE Pojemnik ze 112 uchwytami na regulatory ciśnienia 2 Pojemnik na nasuwki 3 Pojemnik z 28 uchwytami na magnesy proporcjonalne, montowane w silnikach samochodowych Pojemnik na elementy sterowania dla branży motoryzacyjnej 41

42 Tace wtryskowe Pojemniki z wkładami stalowymi zapobiegającymi ścieraniu. Pojemniki na części techniczne na regulatory ciśnienia. K-Box Nazwa K-Box odnosi się do pojemników na łożyska toczne o różnych rozmiarach. Pojemnik do transportu elementów silnika do taśmy montażowej. To rozwiązanie indywidualne zostało wyróżnione zarówno niemiecką jak i międzynarodową nagrodą w branży opakowań. 42

43 FORMOWANE WTRYSKOWO POJEMNIKI NA CZĘŚCI TECHNICZNE Pojemniki na precyzyjne elementy elektroniczne. W tym pojemniku transportowane są pasy zębate do sterowania silników. Tutaj bezpieczne będą wysoce precyzyjne części przenoszące ruchy obrotowe. Przenośniki ładunku do bezpiecznego transportu elementów napędowych. Pojemniki na napinacze pasów dla branży motoryzacyjnej 43

44 44

45 RAKO 46 Wszechstronność w standardzie EURO 47 Podstawowe wymiary w standardzie Euro Warianty ścianek i uchwytów 48 Warianty dna 50 RAKO 200 x 150 mm RAKO 300 x 200 mm 51 RAKO 400 x 300 mm 52 RAKO 400 x 400 mm RAKO 600 x 200 mm 53 RAKO 600 x 400 mm 55 RAKO 800 x 600 mm 56 Pojemniki specjalne RAKO 58 Wyposażenie i dodatki wkłady pojemnikowe Namacalna jakość utz RAKO 60 Wyposażenie i dodatki pokrywy 62 Wyposażenie i dodatki identyfikacja 63 Wyposażenie i dodatki przegrody 45

46 Wszechstronność w standardzie EURO Wszechstronny i elastyczny Każdy podstawowy pojemnik RAKO może zostać wykonany w wielu wariantach, będących kombinacją różnych rodzajów ścianek, dna i uchwytów. Decydując się na odpowiedni pojemnik mogą Państwo wybierać ścianki pełne, dziurkowane lub szczelinowe. W zależności od zastosowania i stopnia obciążenia dostępne są pojemniki z dnem pełnym, szczelinowym czy z ożebrowaniem. Również uchwyty mogą być dopasowane do przeznaczenia pojemnika i występować w wersji uchwytu muszlowego, otworu uchwytowego lub listwy uchwytowej. Te różnorodne możliwości wyboru w połączeniu z wysoką ładownością pojemnika sprawiają, że RAKO jest uniwersalnym pojemnikiem, który można zastosować niemal do każdych wymagań. 46

47 RAKO RAKO i europalety Do składowania i transportu pojemniki RAKO układane są w stosie na paletach. Dlatego podstawowe wymiary pojemników muszą być dostosowane do podstawowych wymiarów palet. Tym samym, standardowe wymiary pojemników RAKO wynikające z podziału powierzchni palet są następujące: 800 x 600 mm 600 x 400 mm 600 x 200 mm 400 x 400 mm 400 x 300 mm 300 x 200 mm 200 x 150 mm Wysokości pojemników: od 65 do 545 mm Warianty ścianek Warianty uchwytów 1 pełne 5 listwa uchwytowa 2 dziurkowane 6 otwór uchwytowy 3 szczelinowe 7 uchwyt muszlowy indywidualnie ukształtowane

48 Warianty dna Obciążenie Obsługa Uwagi Dno pełne Niewielkie Manualna Dno pełne z otworami odpływowymi Niewielkie Manualna Otwory w dnie Możliwość odprowadzenia cieczy Pozytywna ocena w zakresie ochrony p.poż. Dno z drenażem, pełne z otworami odpływowymi i zagłębieniami wewnątrz pojemnika Patrz zdjęcie 1 Niewielkie Manualna Otwory i drenaż w dnie Możliwość odprowadzenia cieczy Pozytywna ocena w zakresie ochrony p.poż. Dno kratowane Niewielkie Manualna Możliwa cyrkulacja powietrza Możliwość odprowadzenia cieczy (zawartość pozostaje sucha) Dno szczelinowe Niewielkie Manualna Możliwa cyrkulacja powietrza Możliwość odprowadzenia cieczy (zawartość pozostaje sucha) Dno z ożebrowaniem Niewielkie Manualna Składowanie w stosie jako konstrukcja łączona, np.: na dwóch pojemnikach RAKO 400 x 300 mm można ustawić jeden pojemnik 600 x 400 mm Dno z ożebrowaniem i otworami odpływowymi Niewielkie Manualna Otwory w dnie Możliwość odprowadzenia cieczy Pozytywna ocena w zakresie ochrony p.poż. Składowanie w stosie jako konstrukcja łączona, np.: na dwóch pojemnikach RAKO 400 x 300 mm można ustawić jeden pojemnik 600 x 400 mm 48

49 RAKO Obciążenie Obsługa Uwagi 30 KG Z ożebrowaniem wieńcowym 17 mm Średnie do 30 kg Manualna i automatyczna Ożebrowanie max. 17 mm Skos najazdowy wokół krawędzi dna 40 KG Z ożebrowaniem wieńcowym 20 mm Średnie do 40 kg Manualna i automatyczna Wstępne uwypuklenie środkowej części dna Ożebrowanie max. 20 mm Skos najazdowy wokół krawędzi dna Wstępne uwypuklenie środkowej części dna 40 KG Z ożebrowaniem wieńcowym 20 mm i drenażem z odprowadzeniem cieczy i zagłębieniami wewnątrz pojemnika Średnie do 40 kg Manualna i automatyczna Jak z wieńcem 20 mm z otworami i drenażem w dnie Możliwość odprowadzenia cieczy (zawartość pozostaje sucha) 50 KG Patrz zdjęcie 1 Z ożebrowaniem wieńcowym 23 mm Duże do 50 kg Automatyczna Pozytywna ocena w zakresie ochrony p.poż. Ożebrowanie max. 23 mm Skos najazdowy wokół krawędzi dna Wstępne uwypuklenie środkowej części dna 60 KG Dno podwójne, pełne Duże do 60 kg Automatyczna Ożebrowanie pomiędzy zewnętrzną a wewnętrzną płytą dna 60 KG 60 KG Dno podwójne, pełne z otworami odpływowymi Duże do 60 kg Automatyczna Kanalik łączy otwory w dnie z przyspawaną płytą Możliwość odprowadzenia cieczy (zawartość pozostaje sucha) Pozytywna ocena w zakresie ochrony p.poż. 60 KG Podwójne dno specjalne, pełne z otworami odpływowymi i zagłębieniami wewnątrz pojemnika Duże do 60 kg Automatyczna Kanalik łączy otwory i zagłębienia w dnie z przyspawaną płytą Możliwość odprowadzenia cieczy (zawartość pozostaje sucha) Patrz zdjęcie 1 Pozytywna ocena w zakresie ochrony p.poż. 1 49

50 200 x 150 mm / 300 x 200 mm Nr zamówienia Ścianki Dno Uchwyty 200 x 150 mm Pełne Dziurkowane Szczelinowe Pełne Szczelinowe Z żebrem Kratowane Z ożebrowaniem Podwójne Listwa uchwytowa Uchwyt muszlowy Otwory uchwytowe Wysokość: 120 mm x 112 x 115 mm Pojemność: 2 l Ciężar: 0,2 kg 300 x 200 mm Wysokość: 120 mm x 159 x 115 mm Pojemność: 5 l Ciężar: 0,5 kg Wysokość: 220 mm x 160 x 217 mm Pojemność: 9 l Ciężar: 0,7 kg Ścianki Uchwyty szczelinowe dziurkowane listwa uchwytowa uchwyt muszlowy otwór uchwytowy 50

51 400 x 300 mm RAKO Nr zamówienia Ścianki Dno Uchwyty Pełne Dziurkowane Szczelinowe Pełne Szczelinowe Z żebrem Kratowane Z ożebrowaniem Podwójne Listwa uchwytowa Uchwyt muszlowy Otwory uchwytowe Wysokość: 65 mm x 258 x 62 mm Pojemność: 6 l Ciężar: 0,7 kg Wysokość: 117 mm x 260 x 113,6 mm Pojemność: 10 l Ciężar: 0,9 kg Wysokość: 145 mm 366 x 264 x 130 mm Pojemność: 12 l Ciężar: 1,0 kg * Wysokość: 168,5 mm x 259 x 166 mm Pojemność: 15 l Ciężar: 1,0 kg Wysokość: 220 mm x 260 x 215 mm Pojemność: 20 l Ciężar: 1,3 kg Wysokość: 270 mm x 253 x 267 mm Pojemność: 25 l Ciężar: 1,5 kg Wysokość: 325 mm 358 x 258 x 320 mm Pojemność: 30 l Ciężar: 1,7 kg Dno pełne szczelinowe kratowane z żebrem z ożebrowaniem podwójne * Ścianki dłuższe 51

52 400 x 400 mm Nr zamówienia Ścianki Dno Uchwyty Pełne Dziurkowane Szczelinowe Pełne Szczelinowe Z żebrem Kratowane Z ożebrowaniem Podwójne Listwa uchwytowa Uchwyt muszlowy Otwory uchwytowe Wysokość: 70 mm x 370 x 52 mm Pojemność: 7 l Ciężar: 1,2 kg Wysokość: 120 mm x 370 x 102 mm Pojemność: 15 l Ciężar: 1,3 kg Wysokość: 220 mm x 370 x 202 mm Pojemność: 28 l Ciężar: 1,8 kg Wysokość: 270 mm x 370 x 258 mm Pojemność: 35 l Ciężar: 1,9 kg 600 x 200 mm Wysokość: 220 mm x 158 x 217 mm Pojemność: 19 l Ciężar: 1,4 kg Ścianki Uchwyty szczelinowe dziurkowane listwa uchwytowa uchwyt muszlowy otwór uchwytowy 52

53 600 x 400 mm RAKO Nr zamówienia Ścianki Dno Uchwyty Pełne Dziurkowane Szczelinowe Pełne Szczelinowe Z żebrem Kratowane Z ożebrowaniem Podwójne Listwa uchwytowa Uchwyt muszlowy Otwory uchwytowe Wysokość: 75 mm V x 354 x 72 mm Pojemność: 14 l Ciężar: 1,2 kg Wysokość: 78 mm * x 365 x 63 mm Pojemność: 12 l Ciężar: 1,2 kg Wysokość: 117 mm 558 x 358 x 113,5 mm Pojemność: 20 l Ciężar: 1,7 kg V 2 2 Wysokość: 145 mm 558 x 358 x 142 mm (dno pełne) Pojemność: 26 l Ciężar: 1,8 kg V 2 Wysokość: 170 mm 558 x 358 x 165 mm Pojemność: 30 l Ciężar: 2,1 kg Wysokość: 220 mm 559 x 359 x 216 mm Pojemność: 40 l Ciężar: 2,5 kg V V 2 Dno pełne szczelinowe kratowane z żebrem z ożebrowaniem podwójne * Ścianki dłuższe 53

54 600 x 400 mm Nr zamówienia Ścianki Dno Uchwyty Wysokość: 280 mm 556 x 356 x 275 mm dno pełne 561 x 361 x 262 mm dno z ożebrowaniem / podwójne Pojemność: 53 l Ciężar: 2,5 kg Pełne Dziurkowane Szczelinowe Pełne Szczelinowe Z żebrem Kratowane Z ożebrowaniem Podwójne Listwa uchwytowa Uchwyt muszlowy Otwory uchwytowe V 2 Wysokość: 325 mm 558 x 358 x 320 mm Pojemność: 60 l Ciężar: 3,0 kg V V 2 Wysokość: 425 mm 560 x 360 x 422 mm Pojemność: 90 l Ciężar: 3,4 kg V 2 Wysokość: 545 mm x 362 x 528 mm Pojemność: 100 l Ciężar: 5,0 kg Ścianki Uchwyty szczelinowe dziurkowane listwa uchwytowa uchwyt muszlowy otwór uchwytowy 54

55 800 x 600 mm RAKO Nr zamówienia Ścianki Dno Uchwyty Wysokość: 120 mm 748 x 548 x 114 mm Pojemność: 45 lr Ciężar: 3,2 kg Pełne Dziurkowane Szczelinowe Pełne Szczelinowe Z żebrem Kratowane Z ożebrowaniem Podwójne Listwa uchwytowa Uchwyt muszlowy Otwory uchwytowe V 2 Wysokość: 220 mm 750 x 550 x 215 mm Pojemność: 90 l Ciężar: 4,4 kg V V 2 Wysokość: 300 mm 750 x 549 x 295 mm Pojemność: 122 l Ciężar: 5,0 kg V V 2 Wysokość: 320 mm 750 x 550 x 318 mm Pojemność: 134 l Ciężar: 5,6 kg V V 2 Wysokość: 425 mm 749 x 549 x 421 mm Pojemność: 175 l Ciężar: 7,2 kg V V 2 Dno pełne szczelinowe kratowane z żebrem z ożebrowaniem podwójne 55

56 Pojemniki specjalne RAKO Nr zamówienia Ścianki Dno Uchwyty Pełne Dziurkowane Szczelinowe Pełne Szczelinowe Z żebrem Kratowane Z ożebrowaniem Podwójne Listwa uchwytowa Uchwyt muszlowy Otwory uchwytowe RAKO z indywidualnie ukształtowanymi ściankami Wymiary zewnętrzne: 600 x 400 x 150 mm 561 x 361 x 137 mm Pojemność: 28 l Ciężar: 1,3 kg RAKO z prowadnicami na przegrody Wymiary zewnętrzne: 400 x 300 x 325 mm 358 x 258 x 320 mm Pojemność: 30 l Ciężar: 1,6 kg 3-205G Wtryskiwane wpusty oddzielające do wsuwania przegródek, na ściankach dłuższych i krótszych. RAKO z otworem inspekcyjnym Możliwe indywidualne dostosowanie wymiarów Sposób wykonania Część krótszej ściany tego pojemnika RAKO została usunięta i ustabilizowana przy pomocy rury z tworzywa sztucznego. W ten sposób istnieje łatwy dostęp do zawartości pojemnika składowanego w stosie. Wymiary specjalne 1200 x 600 mm Sposób wykonania Pojemnik o wymiarach specjalnych 1200 x 600 mm wykorzystywany jest do transportu kabli i przewodów w przemyśle zaopatrującym branżę motoryzacyjną. 56

57 RAKO Kombinacja pojemnika formowanego wtryskowo/ próżniowo Uwaga Patrz rozdział: Pojemniki formowane próżniowo, str Pojemnik na materiały niebezpieczne Uwaga Patrz rozdział: Pojemniki na materiały niebezpieczne GGVSEB, str Pojemniki RAKO antyelektrostatyczne ESD Uwaga Patrz rozdział: Produkty antyelektrostatyczne ESD, str Pojemniki półkowe Nr zamówienia TK TK Wymiary zewnętrzne 600 x 400 x 220 mm 600 x 400 x 425 mm Pokrywy na pojemniki półkowe Nr zamówienia Model Uwaga Pokrywa nakładana Pokrywa na zawiasach Możliwe zamknięcia zatrzaskowe Pokrywa z haczykami Możliwe zamknięcia zatrzaskowe Zatrzask samoryglujący Półka do pojemnika półkowego Warianty wyposażenia Nr zamówienia Wymiary wewnętrzne użytkowe x 308 x 22 mm x 297 x 80 mm x 297 x 105 mm Nr zamówienia Wariant 1 Wariant 2 Wariant TK 5 x x x x x TK 12 x x x

58 Wyposażenie i dodatki wkłady pojemnikowe do 400 x 300 mm do 400 x 400 mm Dopasowane do pojemnika o wysokości od 120 mm Pokrywa przeźroczysta Dopasowane do pojemnika o wysokości od 120 mm Dopasowane do pojemnika o wysokości od 120 mm Nr zamówienia Wymiary zewnętrzne x 86 mm 50 mm Rozmiar 1/ x 128 mm 32 mm Rozmiar 1/ x 128 mm 50 mm Rozmiar 1/ x 86 mm x 128 mm Wysokość Uwagi x 127 mm 65 mm Rozmiar 1/ x 178 mm 65 mm Rozmiar 1/2 poprzecznie x 92 mm 85 mm Rozmiar 1/ x 183 mm 85 mm Rozmiar 1/ x 182 mm 85 mm Rozmiar 1/2 do 600 x 400 mm Dopasowane do pojemnika o wysokości od 75 mm x 140 mm 49 mm Rozmiar 1/ x 180 mm 49 mm Rozmiar 1/ x 180 mm 49 mm Rozmiar 1/2 podłużnie Dopasowane do pojemnika o wysokości od 170 mm Dopasowane do pojemnika o wysokości od 120 mm Dopasowane do pojemnika o wysokości od 280 mm Dopasowane do pojemnika o wysokości od 120 mm Dopasowane do pojemnika o wysokości od 170 mm Dopasowane do pojemnika o wysokości od 120 mm x 180 mm 148 mm Rozmiar 1/ x 89 mm 99 mm Rozmiar 1/ x 139 mm 99 mm Rozmiar 1/ x 177 mm 99 mm Rozmiar 1/ x 277 mm 99 mm Rozmiar 1/2 poprzecznie x 177 mm 230 mm Rozmiar 1/ x 89 mm 99 mm Rozmiar 1/4 podłużnie x 177 mm 99 mm Rozmiar 1/2 podłużnie x 92 mm 150 mm Rozmiar 1/ x 184 mm 150 mm Rozmiar 1/ x 92 mm 80 mm Rozmiar 1/24 58

59 Wyposażenie i dodatki RAKO Identyfikacja Możliwość indywidualnego rozmieszczenia Rodzaj Ramka na kod kreskowy Transponder/czipy RFID Etykieta IML 6 Nakładka na otwór przelotowy Nr zamówienia Uwaga Może być później umieszczana w otworze uchwytowym. 2 Pole na etykietę samoprzylepną z wypustkami Na zamówienie 7 Wkłady piankowe Nr zamówienia Wymiary x 260 x 62 mm x 260 x 112 mm 3 Wkład pojemnikowy Patrz str x 360 x 112 mm 4 Kieszenie na etykiety Uchwyt na etykiety Kieszenie na etykiety z krawędzią dwu- lub trójstronną Rodzaj Natapiane Nitowane Naklejane Patrz str Nr zamówienia Rodzaj Wciskany, ocynkowany, szerokość 30 mm Nitowany, ocynkowany, szerokość 30 mm 8 9 Wózki transportowe Oznakowanie indywidualne Do indywidualnego oznakowania wymagany jest szablon. Patrz rozdział: Wózki transportowe str Rodzaj Wytłaczanie na gorąco Tampodruk Sitodruk Relief Etykieta IML Folia wytłaczana 59

60 Wyposażenie i dodatki pokrywy Nr zamówienia Dla wymiarów podstawy Uwaga Pokrywa nakładana Pokrywa nakładana dwuczęściowa, składana x 150 mm x 200 mm x 300 mm x 400 mm x 400 mm x 400 mm Pokrywa nakładana przystosowana do pasów zabezpieczających x 300 mm x 400 mm Pokrywa na zawiasach x 150 mm x 200 mm x 300 mm x 400 mm x 400 mm Pokrywa z haczykami x 150 mm x 200 mm x 300 mm x 400 mm x 400 mm Pokrywa z kołnierzem x 200 mm x 300 mm x 400 mm Zatrzaskowa x 400 mm Wszystkie pokrywy z kołnierzem dostępne również z uszczelką gumową! Zamknięcia Zatrzask samoryglujący do pokryw na zawiasach/ z haczykami Tuleja do pokryw na zawiasach 60

61 RAKO Nr zamówienia Dla wymiarów podstawy Uwaga Pokrywa z kołnierzem x 600 mm Pokrywa z kołnierzem x 600 mm Od 220 mm wysokości Pokrywa z kołnierzem x 600 mm Dla 120 mm wysokości Pokrywa z kołnierzem przystosowana do pasów zabezpieczających x 600 mm Również do wykorzystania jak pokrywa zbiorcza Pokrywa z kołnierzem przystosowana do pasów zabezpieczających x 600 mm Również do wykorzystania jak pokrywa zbiorcza dopasowana do: 4 pojemników 400 x 300 mm 2 pojemników 600 x 400 mm Pokrywa x 800 mm Dopasowana do: 8 pojemników 400 x 300 mm 6 pojemników 400 x 400 mm 4 pojemników 600 x 400 mm 2 pojemników 800 x 600 mm x 1000 mm Dopasowana do: 10 pojemników 400 x 300 mm 5 pojemników 600 x 400 mm Rys

62 Wyposażenie i dodatki identyfikacja Kieszenie etykietowe Kieszeń natapiana Kieszeń nitowana Kieszeń klejona Dopasowanie kieszeni do pojemników RAKO Nr artykułu Wymiar kieszeni wewn. /zewn. (w mm) Bok znakowania (dłuższy/krótszy) x52/ 102x x50/ 112x x107/ 147x x85/ 184x x75/ 245x x114/ 212x150/ 232x x x75 220x75/ 240x x30/ 185x x50/ 185x x40/ 184x40 dł. kr. ü ü dł. ü ü ü ü kr. dł. ü ü ü ü ü ü ü ü kr. dł. ü ü ü ü ü kr. ü ü ü ü dł. ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü dł. ü ü* ü ü kr. ü ü ü dł. ü ü* ü ü kr. ü ü ü dł. ü ü ü ü ü kr. ü ü ü ü ü dł. ü ü ü* ü ü ü ü ü ü kr. ü ü ü ü* ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü ü ü ü dł. ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü ü ü ü dł. ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü ü ü dł. ü ü ü* ü kr. ü dł. ü ü ü ü ü ü ü ü kr. ü ü ü ü dł. ü ü ü ü ü ü ü ü kr. ü ü ü ü dł. ü ü ü ü ü ü ü ü kr. ü ü ü ü dł. ü ü ü ü ü ü ü ü kr. ü ü ü ü dł. ü ü ü ü ü ü kr. ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü ü ü dł. ü ü ü ü ü ü ü ü ü ü ü ü ü kr. ü ü ü ü ü ü ü ü ü ü ü ü ü x40/ 245x40 * Mało miejsca na etykietę 62

63 Wyposażenie i dodatki przegrody RAKO Nr zamówienia Wymiary podstawy Wymiary zewnętrzne Rowki Przegrody pojemnikowe x 200 mm 258 x 47 x 2 mm 15 rowków x 200 mm 158 x 45 x 2 mm 9 rowków x 300 mm 352 x 47 x 2 mm 21 rowków x 300 mm 252 x 45 x 2 mm 15 rowków x 400 mm 552 x 47 x 2 mm 32 rowki x 400 mm 352 x 45 x 2 mm 21 rowków x 200 mm 258 x 158 x 2 mm x 300 mm 358 x 258 x 2 mm x 400 mm 558 x 358 x 2 mm Wskazówka: W odpowiednio wyższych pojemnikach można ustawiać przegrody pojemnikowe jedna na drugiej. Każdy Klient posiada inne wymagania i często oczekuje indywidualnych rozwiązań. Często konieczna jest dalsza obróbka, aby wyprodukować odpowiedni pojemnik RAKO. Oznakowanie Etykiety Frezowanie CNC Zgrzewanie ultradźwiękowe Montaż komponentów Montaż przy użyciu robotów Montaż ręczny Przykłady możliwości wykonania przegród wycinanych z płyty według indywidualnych potrzeb Klienta. 63

64 64

65 EUROTEC 66 EUROTEC: Pojemniki High-Tech do obsługi automatycznej 68 Warianty dna 70 EUROTEC 200 x 150 mm EUROTEC 300 x 200 mm EUROTEC 400 x 300 mm 71 EUROTEC 600 x 400 mm 74 Pojemniki specjalne EUROTEC 76 Wkłady / przegrody pojemnikowe 78 Pokrywy 79 Wyposażenie i dodatki Transportowane automatycznie utz EUROTEC 65

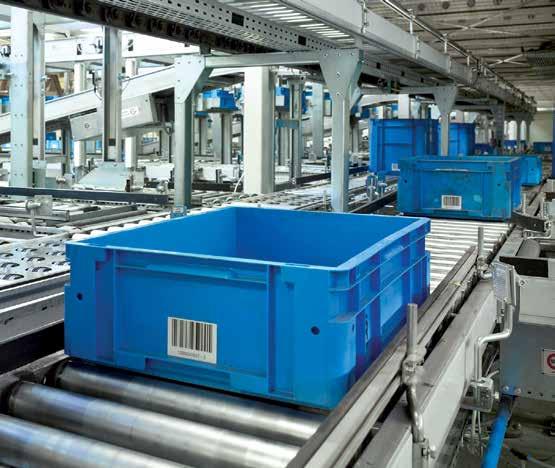

66 Transportowane automatycznie Pojemniki High-Tech do obsługi automatycznej Pojemniki EUROTEC przydają się przede wszystkim w automatycznej obsłudze we wszystkich popularnych systemach magazynowych. EUROTEC są wyposażone w specjalne wpusty umożliwiające manipulację przez robot przemysłowy i właściwe zamocowanie na automatycznych przenośnikach. Uchwyty muszlowe i otwory uchwytowe umożliwiają ponadto manualną obsługę pojemników. Do tego dochodzi cała gama wariantów dna, których odpowiednie dopasowanie do obciążenia pojemnika może wykluczyć wygięcie dna, co gwarantuje właściwe przemieszczanie i nie powoduje awarii przenośnika. 66
