PATHFINDER PUNKTOWY przymocowany do spodu biurka lub stółu konferencyjnego przy pomocy wkrętów, haczyka lub stosując ADAPTER PATHWAY

Transkrypt

1 uporządkowane kable

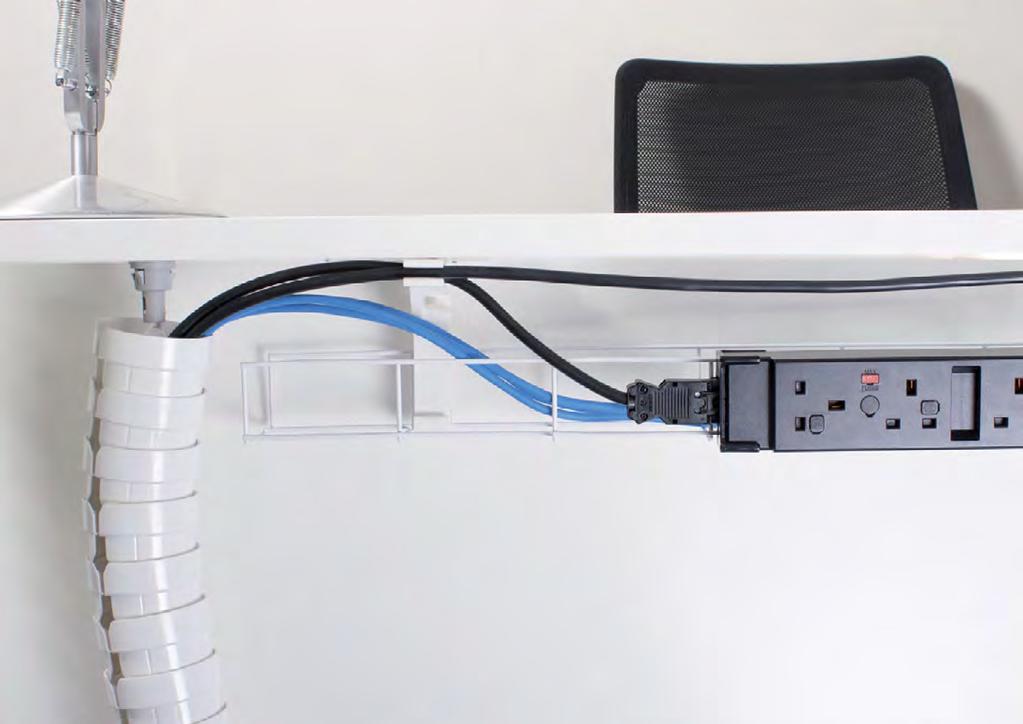

2 uporządkowane kable Segmenty w PATHFINDER umożliwiają szybkie i wygodne umieszczanie i wyjmowanie kabli Opcjonalnie naciąg ze stali nierdzewnej zabezpieczony przed zwarciem PATHFINDER daje możliwość przedłużania lub skaracania w dowolnej chwili PATHFINDER PUNKTOWY przymocowany do spodu biurka lub stółu konferencyjnego przy pomocy wkrętów, haczyka lub stosując ADAPTER PATHWAY Zastosowanie kolumny blokującej RIGID umożliwia dowolne formowanie kształtu PATHFINDERA PATHFINDER posiada podwójne przedziały segregowania mieszczące kable zasilające i transmisji danych o średnicach Ø16, Ø20 a nawet Ø25 mm Różne warianty mocowań dolnych umożliwiają montaż do dowolnych powierzchni Zamknięcie kabli w PATRHFINDERZE zdecydowanie polepsza estetykę pomieszczenia Stosując nasze mocowanie dolne UNIQUE Floor Grommet masz pewność, PEŁEGO ZABEZPIECZENIA KABLI

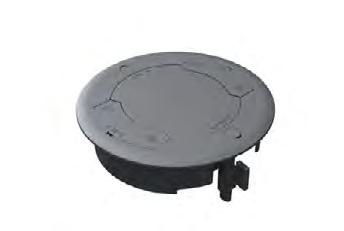

3 grommet mocowanie dolne Standardowy rozmiar do otworów Ø mm Zgodność z normą IEC PATHFINDER Floor Grommet to pierwsza tego typu przelotka dająca PEŁNE ZABEZPIECZENIE KABLI od blatu biurka do podłogi Zaprojektowana w standardzie szybkiego montażu przelotka może być użyta jako zwykły przepust kablowy pozwalając za przepuszczenie kabli zasilania/transmisji danych do śr. Ø16 przez wyjście boczne. Wymagane wykonanie otworu Ø mm Ale, jeśli zastosujemy w połączeniu z PATHFINDER Grommet Adapter, może pomieścić kilka kabli Ø20 mm / Ø25 mm zipper suwak Suwak Zipper sprawia, że kable umieścisz w 3 łatwych krokach 1 Zaślepka otworu na wkręt Opcjonajnie sprężynowe zaciski do podłóg 10 mm - 50 mm Grommet Adapter (połączenie bagnetowe) Duża średnica pozwala na swobodne przełożenie wtyczek z różnych standardów 2 Standardowe uchwyty mocujące w otworze Ø mm Uszczelka piankowa Pokrywa boczna 3 "Jedynym sposobem całkowitego zabezpieczenia kabli jest ich ukrycie. System PATHFINDER idealnie to umożliwia PATHFINDER - połączenie bezpieczeństwa, funkcjonalności i estetyki

4 SĄDZISZ ŻE TO WYSTARCZY? PATHFINDER z kotwicą chroni i porządkuje Gdy układasz kable, pomyśl... jaka ochrona wystarczy? Suwak Zipper UWAGA na nietrwałe osłony PATHFINDER ŁĄCZY PODŁOGĘ Z BIURKIEM MOŻE TAK LEPIEJ? PEŁNA OCHRONA KABLI z PATHFINDER i PATHFINDER GROMMET BEZPIECZNY: bez odsłoniętych kabli, bez ryzyka potknięcia się, sprzątanie bez przeszkód, bez kurzu i brudu

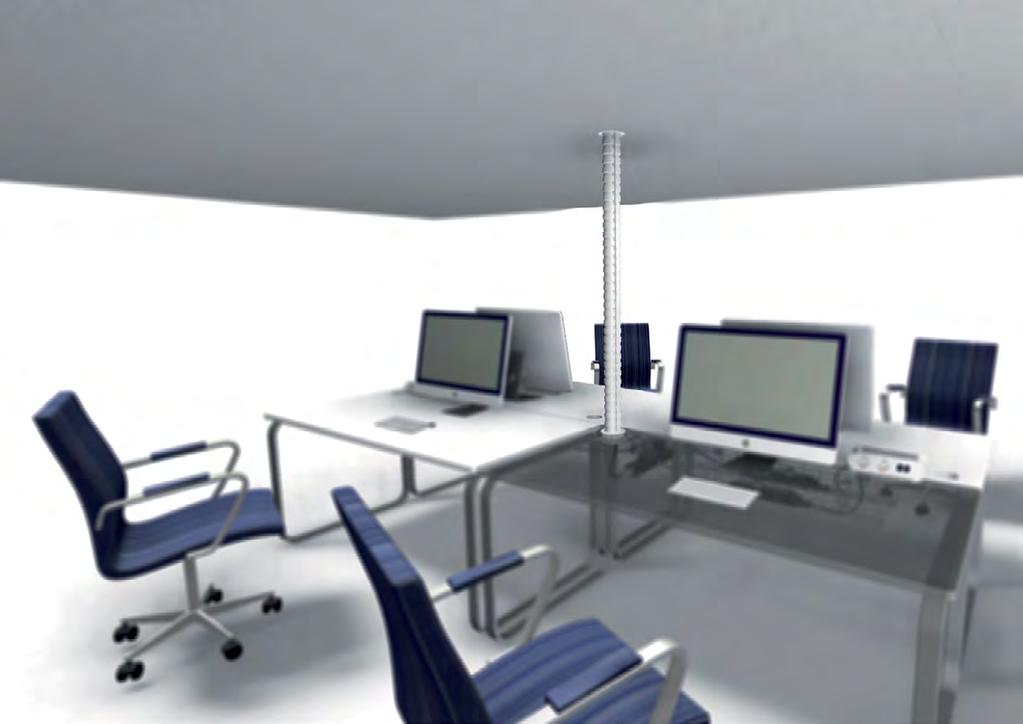

5 od sufitu do biurka PATHFINDER Ceiling Collar. Kołnierz sufitowy. To adapter sufitowy, który wraz z prowadzeniem PATHFINDER porządkuje przestrzeń nad biurkiem. Chętnie stosowany w pomieszczeniach z podwieszanymi sufitami. Po zainstalowaniu, umieszczamy kable za pomocą suwaka ZIPP PATHFINDER Ceiling Collar pozwala na więcej swobody w pozycjonowaniu stanowisk i optymalne wykorzystanie przestrzeni biurowej PATHFINDER Ceiling Collar - Kołnierz sufitowy, to idealne rozwiązanie dostarczenia zasialania i transmisji danych w pomieszczeniach z popularnym, podwieszanym sufitem. Stosując PATHFINDER Ceiling Collar oraz Desk Flange (adapter do blatu biurka), zapewnisz PEŁNĄ OCHRONĘ OKABLOWANIA w przestrzeni pomiędzy sufitem a biurkiem PATHFINGER Desk Flange. Kołnierz biurkowy. Adapter umożliwia przepuszczenie kabli przez blat biurka w otworze o śr. Ø120 mm

6 akcesoria MOCOWANIE DOLNE MOCOWANIE GÓRNE KOTWICA ADAPTER DO MOCOWANIA KRĘGOSŁUPA PATHFINDER DO KOSZYKA PATHWAY Ø Ø * 5.0* 54.5 min. 102* maks. 108* * 3.0* 58.0 WYMIAR OTWORU (górnego i dolnego) 25.0 Ø25.00 * zależne od grubości płyty SUWAK ZIPP * Adapter Pathway może być stosowany do prowadzeń o podobnych parametrach

7 ADAPTER PODŁOGOWY GROMMET ADAPTER SUFITOWY ADAPTER BLATU BIURKA Ø Ø Otwór Ø102 mm w panelach o gr mm Kołnierz sufitowy Mocowanie górne Pierścienie PATHFINDER Średnica otworu Ø mm - montaż wciskany, grubość (podłogi/panelu) min. 10 mm - montaż na zacisk, grubość (podłogi/panelu) min. 10 mm maks. 50 mm Płyta sufitowa Blat Pierścienie PATHFINDER Mocowanie dolne Kołnierz mocowania Adapter blatu biurka 57.0 UWAGA! Nie mocuj prowadzenia PATHFINDER jedynie na adapterze sufitowym. Adapter jest przelotką. Konieczne jest zastosowanie mocowania górnego do stabilnych i wytrzymałych elementów konstrukcyjnych. UWAGA! Nie stosuj adepterów biurkowych zamiast adapterów sufitowych SEGMENT Ø77.0 ORIENTACJYNA POJEMNOŚĆ PRZEDZIAŁÓW PROWADZENIA PATHFINDER Średnica Rodzaj kabla Mały zewnętrzna kabla (przykład) przedział Kabel Ø6 mm Kabel Ethernet CAT Kabel Ø9 mm 3-żyłowy 1.5 mm² / CAT6 8 1 Kabel Ø11 mm 3-żyłowy 2.5 mm² 6 1 Kabel Ø16 mm Odgałęzienie kabla podłogowego 2 2 Kabel Ø20 mm Kabel transmisji danych 1 23 Kabel Ø25 mm Kabel transmisji danych Przy napełnieniu przedziału 40% 2 - Maksymalnie 3 - Kable Ø20 mm/ø25 mm nie mogą być umieszczane przy pomocy suwaka ZIPP Duży przedział Strony przelotki (z każdej strony) Pojemność przedziałów jest mniejsza przy użyciu suwaka ZIPP

8 dwie długości, naciąg stalowy, adapter sufitowy, górne mocowanie, dolne mocowanie na wkręty od sufitu do ekranu biurkowego trzy długości, naciąg stalowy, adapter sufitowy, adapter do blatu od sufitu do blatu Użyj suwaka ZIPP do umieszczania kabli wewnątrz prowadzenia Użyj suwaka ZIPP dopasowanie długości, dwa pręty stabilizujące, dolne mocowanie na wkręty, może wymagać adaptera (kołnierza) sufitowego kolumna prowadzeń cztery długości, naciąg stalowy, adapter sufitowy, wybrane mocowanie dolne od podłogi do sufitu jedna długości, górne mocowanie, wybrana podstawa od podłogi do blatu dwie długości, górne mocowanie, wybrana podstawa od podłogi do blatu z regulacją wysokości warianty montażu kolory Transparentny Biały Srebrny Biały Szary grafitowy Warszawa, ul. Chełmżyńska 180 p. 220, info@gryc.com.pl, zamowienia@gryc.com.pl, tel.: , Jasny szary
