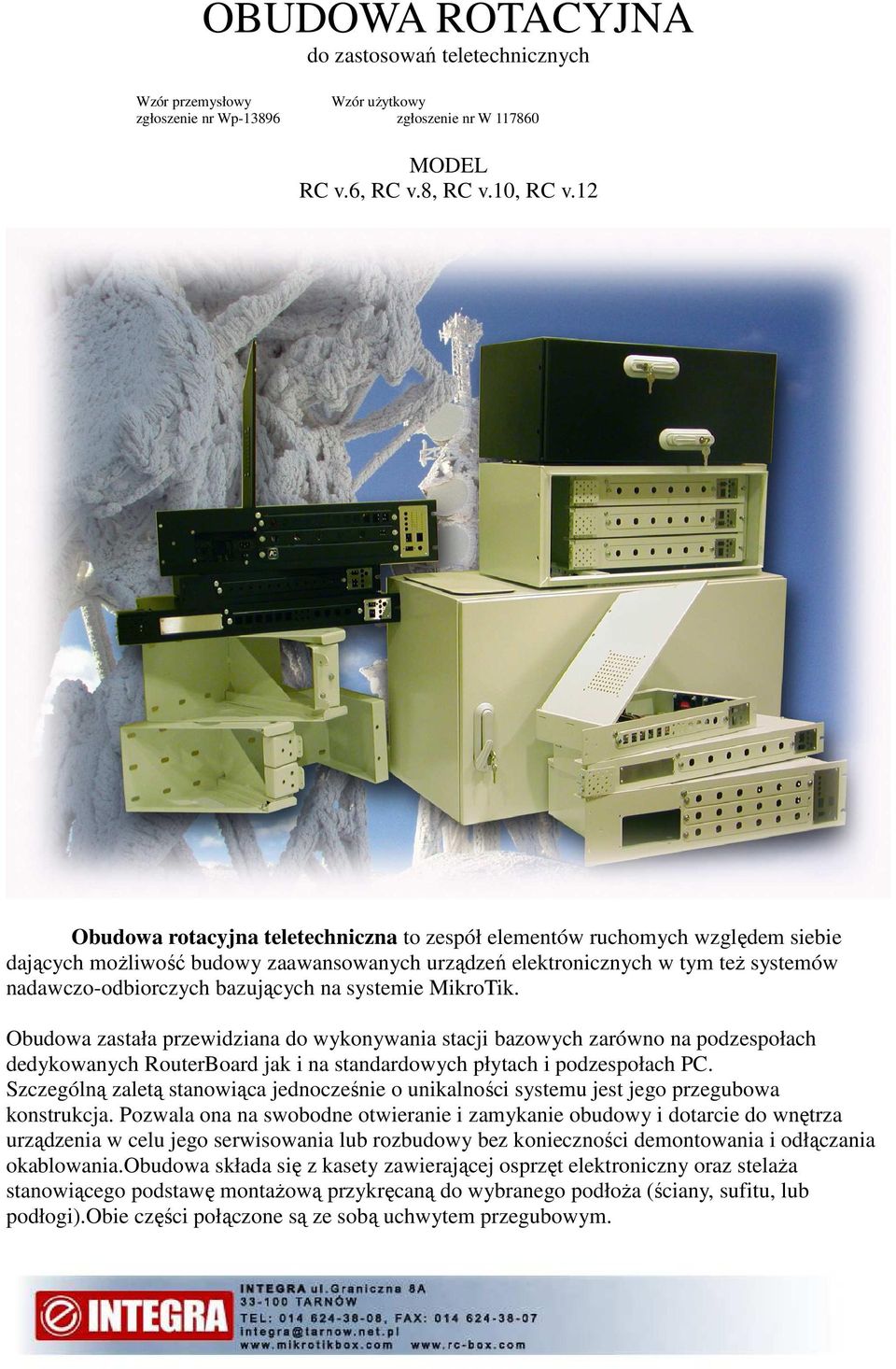

1 OBUDOWA ROTACYJNA do zastosowań teletechnicznych Wzór przemysłowy Wzór uŝytkowy zgłoszenie nr Wp zgłoszenie nr W MODEL RC v.6, RC v.8, RC v.10, RC v.12 Obudowa rotacyjna teletechniczna to zespół elementów ruchomych względem siebie dających moŝliwość budowy zaawansowanych urządzeń elektronicznych w tym teŝ systemów nadawczo-odbiorczych bazujących na systemie MikroTik. Obudowa zastała przewidziana do wykonywania stacji bazowych zarówno na podzespołach dedykowanych RouterBoard jak i na standardowych płytach i podzespołach PC. Szczególną zaletą stanowiąca jednocześnie o unikalności systemu jest jego przegubowa konstrukcja. Pozwala ona na swobodne otwieranie i zamykanie obudowy i dotarcie do wnętrza urządzenia w celu jego serwisowania lub rozbudowy bez konieczności demontowania i odłączania okablowania.obudowa składa się z kasety zawierającej osprzęt elektroniczny oraz stelaŝa stanowiącego podstawę montaŝową przykręcaną do wybranego podłoŝa (ściany, sufitu, lub podłogi).obie części połączone są ze sobą uchwytem przegubowym.

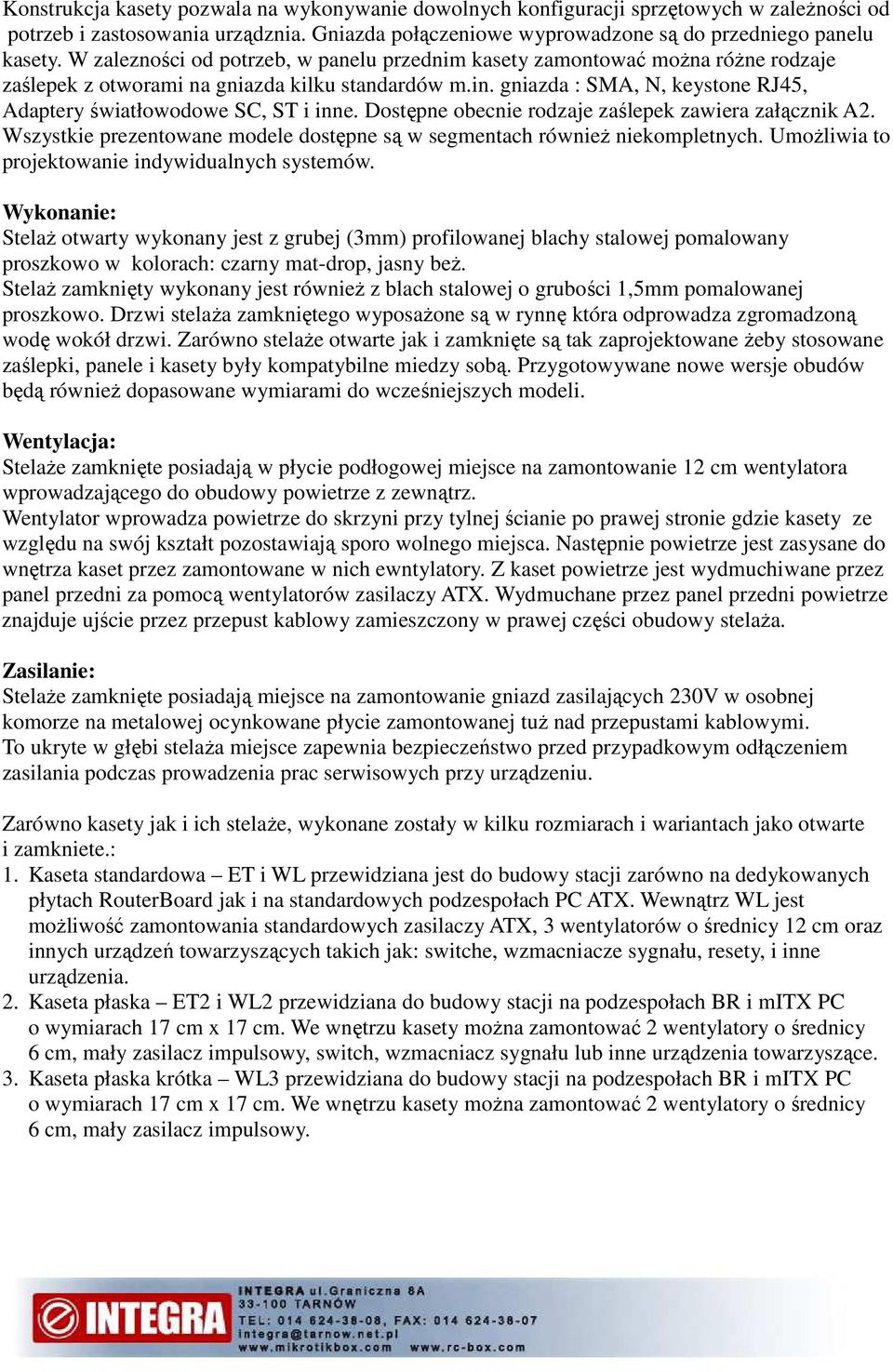

2 Konstrukcja kasety pozwala na wykonywanie dowolnych konfiguracji sprzętowych w zaleŝności od potrzeb i zastosowania urządznia. Gniazda połączeniowe wyprowadzone są do przedniego panelu kasety. W zalezności od potrzeb, w panelu przednim kasety zamontować moŝna róŝne rodzaje zaślepek z otworami na gniazda kilku standardów m.in. gniazda : SMA, N, keystone RJ45, Adaptery światłowodowe SC, ST i inne. Dostępne obecnie rodzaje zaślepek zawiera załącznik A2. Wszystkie prezentowane modele dostępne są w segmentach równieŝ niekompletnych. UmoŜliwia to projektowanie indywidualnych systemów. Wykonanie: StelaŜ otwarty wykonany jest z grubej (3mm) profilowanej blachy stalowej pomalowany proszkowo w kolorach: czarny mat-drop, jasny beŝ. StelaŜ zamknięty wykonany jest równieŝ z blach stalowej o grubości 1,5mm pomalowanej proszkowo. Drzwi stelaŝa zamkniętego wyposaŝone są w rynnę która odprowadza zgromadzoną wodę wokół drzwi. Zarówno stelaŝe otwarte jak i zamknięte są tak zaprojektowane Ŝeby stosowane zaślepki, panele i kasety były kompatybilne miedzy sobą. Przygotowywane nowe wersje obudów będą równieŝ dopasowane wymiarami do wcześniejszych modeli. Wentylacja: StelaŜe zamknięte posiadają w płycie podłogowej miejsce na zamontowanie 12 cm wentylatora wprowadzającego do obudowy powietrze z zewnątrz. Wentylator wprowadza powietrze do skrzyni przy tylnej ścianie po prawej stronie gdzie kasety ze względu na swój kształt pozostawiają sporo wolnego miejsca. Następnie powietrze jest zasysane do wnętrza kaset przez zamontowane w nich ewntylatory. Z kaset powietrze jest wydmuchiwane przez panel przedni za pomocą wentylatorów zasilaczy ATX. Wydmuchane przez panel przedni powietrze znajduje ujście przez przepust kablowy zamieszczony w prawej części obudowy stelaŝa. Zasilanie: StelaŜe zamknięte posiadają miejsce na zamontowanie gniazd zasilających 230V w osobnej komorze na metalowej ocynkowane płycie zamontowanej tuŝ nad przepustami kablowymi. To ukryte w głębi stelaŝa miejsce zapewnia bezpieczeństwo przed przypadkowym odłączeniem zasilania podczas prowadzenia prac serwisowych przy urządzeniu. Zarówno kasety jak i ich stelaŝe, wykonane zostały w kilku rozmiarach i wariantach jako otwarte i zamkniete.: 1. Kaseta standardowa ET i WL przewidziana jest do budowy stacji zarówno na dedykowanych płytach RouterBoard jak i na standardowych podzespołach PC ATX. Wewnątrz WL jest moŝliwość zamontowania standardowych zasilaczy ATX, 3 wentylatorów o średnicy 12 cm oraz innych urządzeń towarzyszących takich jak: switche, wzmacniacze sygnału, resety, i inne urządzenia. 2. Kaseta płaska ET2 i WL2 przewidziana do budowy stacji na podzespołach BR i mitx PC o wymiarach 17 cm x 17 cm. We wnętrzu kasety moŝna zamontować 2 wentylatory o średnicy 6 cm, mały zasilacz impulsowy, switch, wzmacniacz sygnału lub inne urządzenia towarzyszące. 3. Kaseta płaska krótka WL3 przewidziana do budowy stacji na podzespołach BR i mitx PC o wymiarach 17 cm x 17 cm. We wnętrzu kasety moŝna zamontować 2 wentylatory o średnicy 6 cm, mały zasilacz impulsowy.

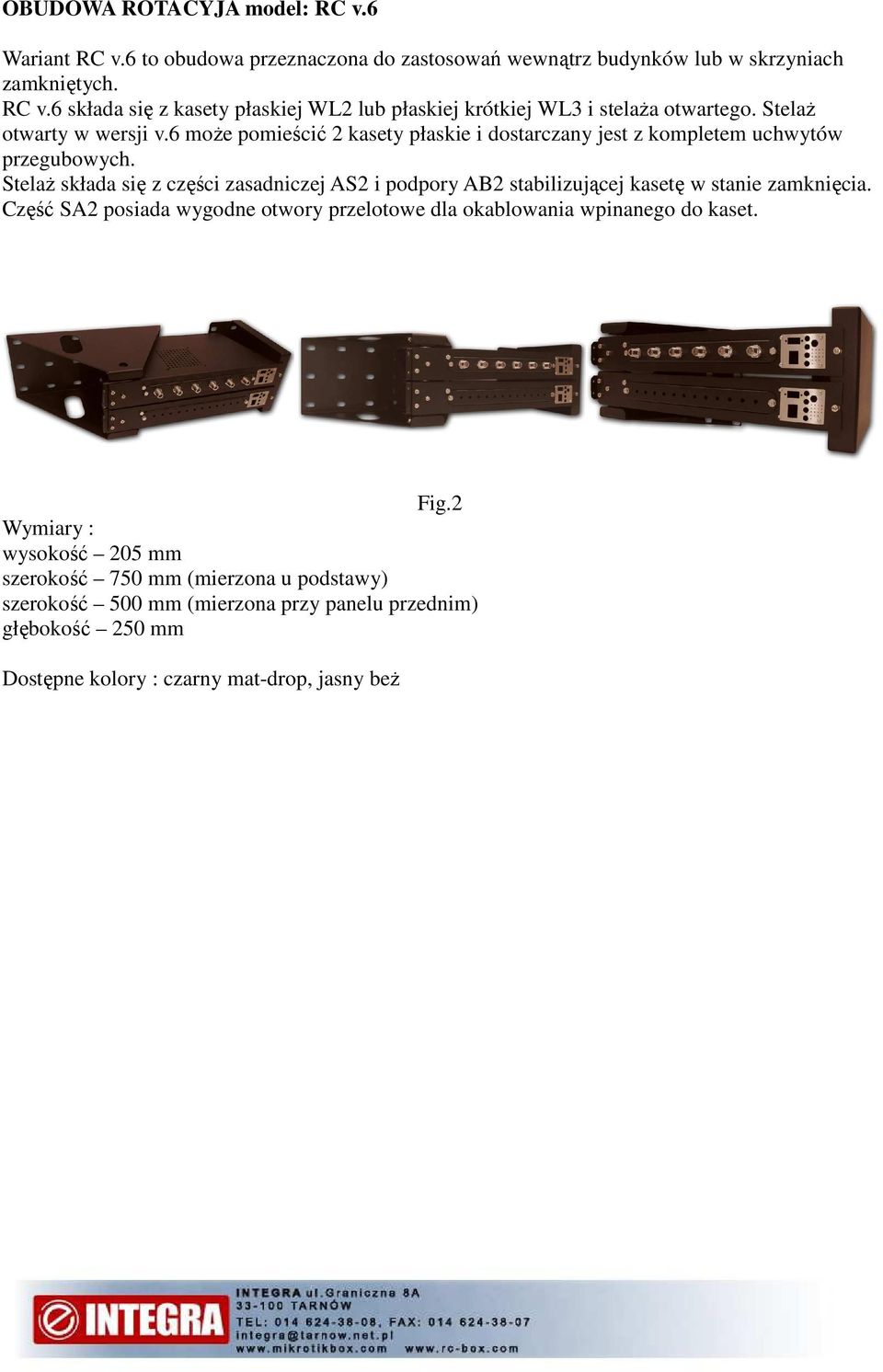

3 OBUDOWA ROTACYJA model: RC v.6 Wariant RC v.6 to obudowa przeznaczona do zastosowań wewnątrz budynków lub w skrzyniach zamkniętych. RC v.6 składa się z kasety płaskiej WL2 lub płaskiej krótkiej WL3 i stelaŝa otwartego. StelaŜ otwarty w wersji v.6 moŝe pomieścić 2 kasety płaskie i dostarczany jest z kompletem uchwytów przegubowych. StelaŜ składa się z części zasadniczej AS2 i podpory AB2 stabilizującej kasetę w stanie zamknięcia. Część SA2 posiada wygodne otwory przelotowe dla okablowania wpinanego do kaset. Fig.2 Wymiary : wysokość 205 mm szerokość 750 mm (mierzona u podstawy) szerokość 500 mm (mierzona przy panelu przednim) głębokość 250 mm Dostępne kolory : czarny mat-drop, jasny beŝ

4 OBUDOWA ROTACYJA model: RC v.8 Wariant RC v.8 to obudowa przeznaczona do zastosowań zarówno wewnątrz-budynkowych jak i na zewnątrz. Dzięki zastosowanym uszczelkom zachowuje szczelność w najwaŝniejszych miejscach. RC v.8 nie jest jednak obudową hermetyczną, posiada bowiem otwory w dnie które pozwalają na zamontowanie wentylatora chłodzaczego oraz wprowadzenie okablowania. RC v.8 składa się z kasety płaskiej krótkiej WL3 i stelaŝa zamkniętego (stelaŝ wkomponowany w skrzynię). StelaŜ zamknięty w wersji v.8 moŝe pomieścić 3 kasety i dostarczany jest z kompletem uchwytów przegubowych. W stelaŝu zamknietym części AS2 i AB2 są nierozłączne. StelaŜe wersji RC v.8 posiadają przepusty kablowe zarówno w podłodze jak i w suficie dlatego moŝna łączyć stelaŝe ze sobą tworząc rozbudowane systemy. Fig.3 Wymiary : wysokość 277 mm szerokość 650 mm (mierzona u podstawy) głębokość 322 mm Dostępne kolory : czarny mat-drop, jasny beŝ

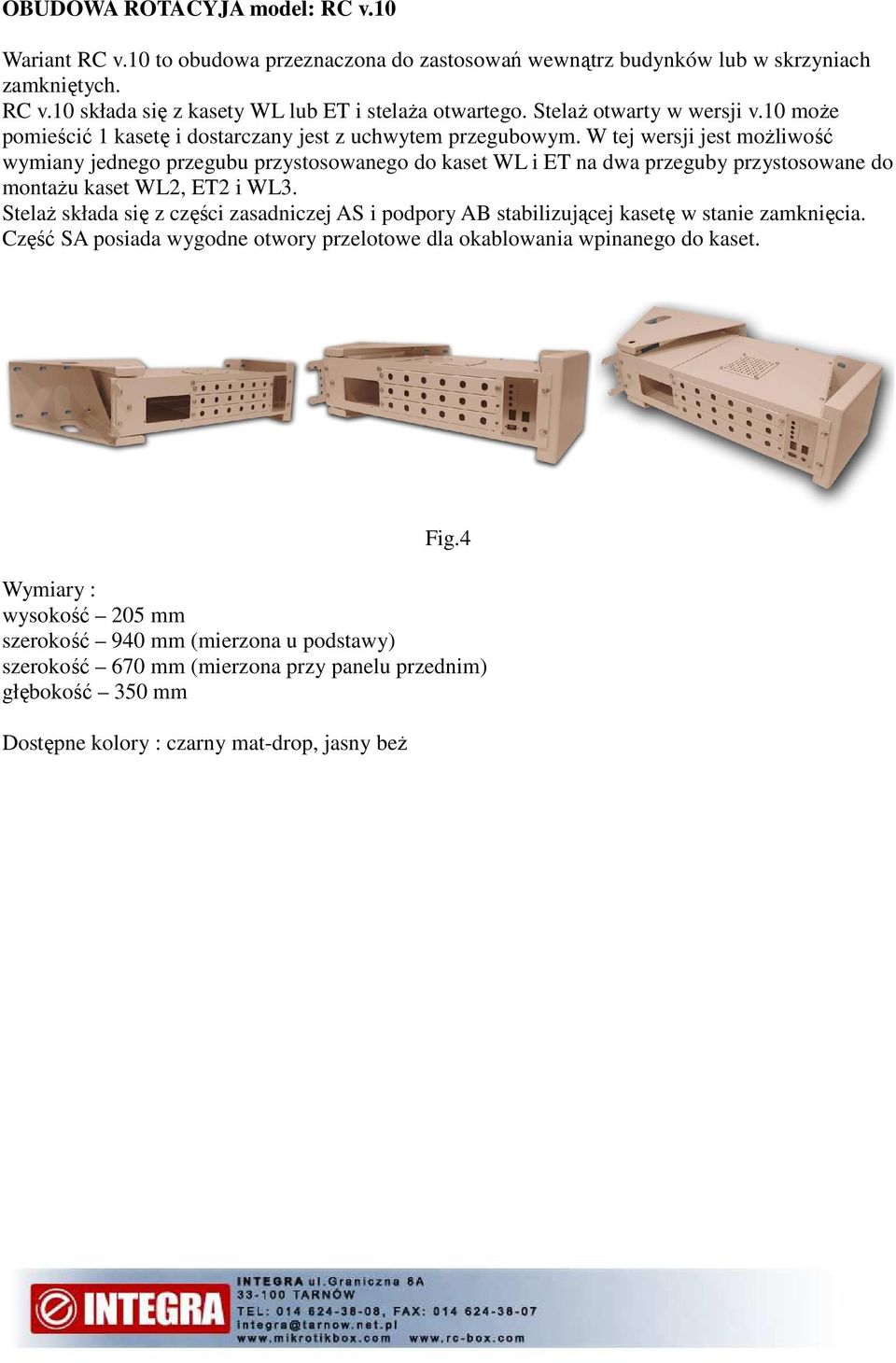

5 OBUDOWA ROTACYJA model: RC v.10 Wariant RC v.10 to obudowa przeznaczona do zastosowań wewnątrz budynków lub w skrzyniach zamkniętych. RC v.10 składa się z kasety WL lub ET i stelaŝa otwartego. StelaŜ otwarty w wersji v.10 moŝe pomieścić 1 kasetę i dostarczany jest z uchwytem przegubowym. W tej wersji jest moŝliwość wymiany jednego przegubu przystosowanego do kaset WL i ET na dwa przeguby przystosowane do montaŝu kaset WL2, ET2 i WL3. StelaŜ składa się z części zasadniczej AS i podpory AB stabilizującej kasetę w stanie zamknięcia. Część SA posiada wygodne otwory przelotowe dla okablowania wpinanego do kaset. Fig.4 Wymiary : wysokość 205 mm szerokość 940 mm (mierzona u podstawy) szerokość 670 mm (mierzona przy panelu przednim) głębokość 350 mm Dostępne kolory : czarny mat-drop, jasny beŝ

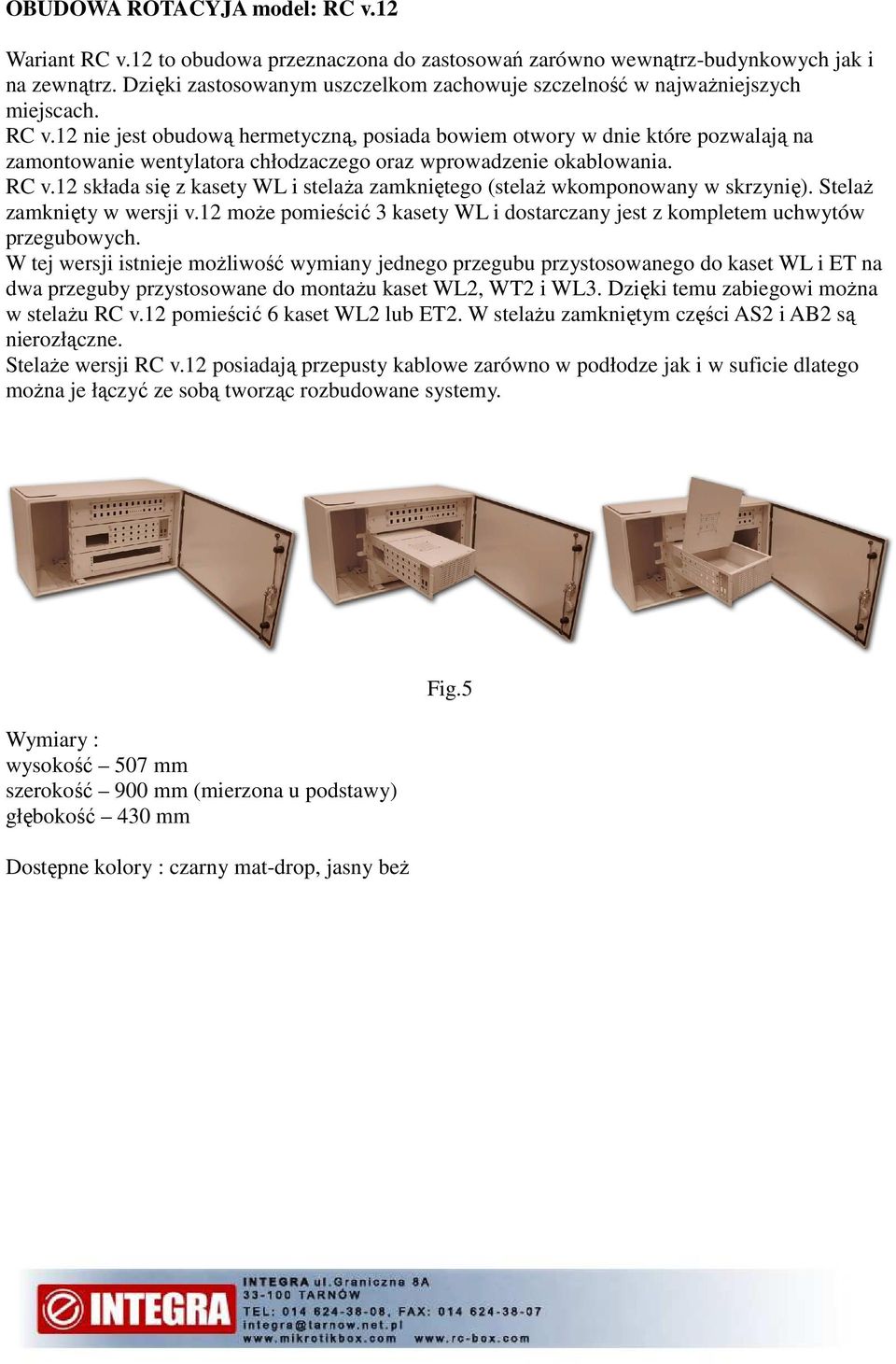

6 OBUDOWA ROTACYJA model: RC v.12 Wariant RC v.12 to obudowa przeznaczona do zastosowań zarówno wewnątrz-budynkowych jak i na zewnątrz. Dzięki zastosowanym uszczelkom zachowuje szczelność w najwaŝniejszych miejscach. RC v.12 nie jest obudową hermetyczną, posiada bowiem otwory w dnie które pozwalają na zamontowanie wentylatora chłodzaczego oraz wprowadzenie okablowania. RC v.12 składa się z kasety WL i stelaŝa zamkniętego (stelaŝ wkomponowany w skrzynię). StelaŜ zamknięty w wersji v.12 moŝe pomieścić 3 kasety WL i dostarczany jest z kompletem uchwytów przegubowych. W tej wersji istnieje moŝliwość wymiany jednego przegubu przystosowanego do kaset WL i ET na dwa przeguby przystosowane do montaŝu kaset WL2, WT2 i WL3. Dzięki temu zabiegowi moŝna w stelaŝu RC v.12 pomieścić 6 kaset WL2 lub ET2. W stelaŝu zamkniętym części AS2 i AB2 są nierozłączne. StelaŜe wersji RC v.12 posiadają przepusty kablowe zarówno w podłodze jak i w suficie dlatego moŝna je łączyć ze sobą tworząc rozbudowane systemy. Wymiary : wysokość 507 mm szerokość 900 mm (mierzona u podstawy) głębokość 430 mm Dostępne kolory : czarny mat-drop, jasny beŝ Fig.5

7 Załącznik A1. RODZAJE KASET DO OBUDOWY ROTACYJNEJ 1. Kaseta WL Wymiary korpusu kasety: wysokość : 130 mm szerokość : 480 mm głębokość : 320 mm Wymiary panetu przedniego: wysokość : 145 mm Szerokość : 650 mm 2. Kaseta WL2 Wymiary korpusu kasety: wysokość : 65 mm szerokość : 500 mm głębokość : 230 mm Wymiary panelu Przedniego: wysokość : 70 mm szerokość : 640 mm 3. Kaseta WL3 Wymiary korpusu kasety : wysokość : 65 mm szerokość : 360 mm głębokość : 230 mm Wymiary panelu przedniego: wyskość : 65 mm szerokość : 500 mm

8 Załącznik A2. RODZAJE ZAŚLEPEK DO OBUDOWY ROTACYJNEJ Zaślepki są dokładnie takie same zarówno dla kaset zwykłych typu WL jak i dla płaskich WL2 oraz WL3. Wykonane z blachy stalowej o grubości 1,5 mm, malowane proszkowo w kolorze czarnym i beŝowym. Przedstawione pomiŝej zaslepki posiadają otwory na złącza typu Keystone, SMA oraz N 1. Zaślepka WLZ1 2. Zaślepka WLZ2 3. Zaślepka WLZ3 4. Zaślepka WLZ4 5. Zaślepka WLZ5 6. Zaślepka ETZ1 7. Zaślepka ETZ3 8. Zaślepka FUN i FUN2 RODZAJE PANELI KONTROLNYCH DO OBUDOWY ROTACYJNEJ Panele kontrolne wykonane są z nierdzewnej blachy o grubośći 1 mm. Otwory przygotowane pod diody, złącza i inne sygnalizatory wycięte bardzo precyzyjnie za pomocą cyfrowego plotera gazowego. Panel nie wymaga dalszej obróbki (malowanie polerowanie i inne). Na panelach jest moŝliwość wykonania opisów grawerowanych. 1. Panel CP6 2. Panel CP7 3. Panel CP8
