Budowa podzespołów zmywarki Bosch/Siemens związanych z dopływem i odpływem wody

Transkrypt

1 Budowa podzespołów związanych z dopływem i odpływem oraz z dozowaniem środków zmywających na przykładzie zmywarki Bosch / Siemens model SMI86M05DE0. Odpływ Pompa opróżniająca 5 Kanał powietrzny Wewnętrzny wąż odpływowy Wejście odpływu Wyjście odpływu 6 Komora pływaka z pływakiem 7 Wąż odpływowy Gdy pompa roztworu zmywającego włączona jest na odpompowanie, woda pompowana jest do wymiennika ciepła. Poprzez wymiennik ciepła woda dopływa do węża odpływowego, a następnie poza urządzenie. W podłączeniu węża do misy pompy zainstalowany jest przeciwzwrotny zawór klapowy. Zawór ten zapobiega zwrotnemu przepływowi ścieków do misy pompy.

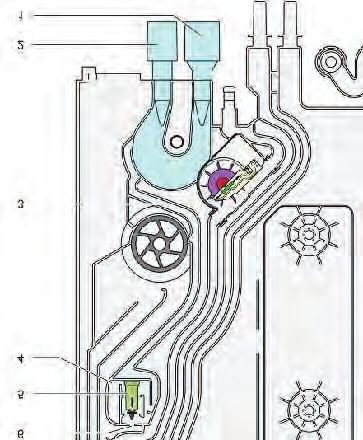

2 . Przeciwzwrotny zawór klapowy otwór wentylacyjny wpływa powietrze. Gdy w wężu odpływowym wystąpi zakłócenie (zatkanie, załamanie), wzrasta ciśnienie. Moduł elektroniki rozpoznaje podwyższone obciążenie pompy roztworu zmywającego i odłącza ją. W pamięci modułu elektroniki zapamiętany zostaje kod błędu. 6 5 Misa pompy Pierścień uszczelniający Przeciwzwrotny zawór klapowy Przeciwzwrotny zawór klapowy zapobiega zwrotnemu przepływowi z odpływowego obszaru urządzenia. Przez to zapobiega się, aby pozostałości brudu, ścieki oraz resztki środka zmywającego nie mogły z powrotem przedostać się do obiegu zmywania. Wejście odpływu Komora pływaka Wyjście odpływu 5 Pływak Kanał powietrzny 6 Otwór wentylacyjny. Wentylacja odpływu Przy odpompowywaniu woda z wymiennika ciepła pompowana jest do węża odpływowego. Powstaje ciągły przepływ. Gdy odpływ położony jest poniżej niż stoi urządzenie, woda z urządzenia wypływa na zasadzie ssania również wtedy, gdy pompa roztworu zmywającego nie jest już wysterowana. W komorze pływaka znajduje się tyle, że pływak wypływa do góry i zamyka otwór wentylacyjny. Otwór wentylacyjny zostaje otwarty przez pływak wtedy, gdy przepływ w fazie odpływu ustaje. Urządzenie przy nieaktywnej pompie odpływowej nie może zostać całkowicie opróżnione, ponieważ przez. Dozownik środków do zmywania Po napełnieniu komory dozownika środkiem nabłyszczającym zamykana jest pokrywa. Pokrywa pozostaje zamknięta do momentu jej ręcznego otwarcia. Komora dozująca dla środka zmywającego otwierana jest mechanicznie w odpowiednim momencie procesu zmywania. Środek czyszczący w postaci proszku dociera do zbiornika zmywania. Tabletki wpadają do miseczki chwytającej pomocnik dozowania.

3 Cewka Pompa dozująca Kotwica z mechanizmem włączającym Czujnik braku środka nabłyszczającego Pokrywa komory środka nabłyszczającego z uszczelką Otwór wyjściowy środka nabłyszczającego Otwór do napełniania środka nabłyszczającego Przycisk zamykający klapę środka czyszczącego 5 Pokrywa dozowania środka czyszczącego 6 Komora dozująca środka czyszczącego 7 Żeberka z tworzywa sztucznego 7 6 5

4 .. Funkcja Mechanizm zwalniający pokrywę środka czyszczącego uruchamiany jest za pomocą cewki. Sterowanie cewki następuje za pośrednictwem impulsów pochodzących z płyty głównej elektroniki. Przy włączeniu cewki kotwica wykonuje ruch w lewo. Kotwica poprzez dźwignię z tworzywa sztucznego połączona jest z dźwignią odryglowującą pokrywy środka czyszczącego. Wykonując obrót, dźwignia zwalnia pokrywę środka czyszczącego. W ten sposób zostaje odryglowana, po czym otwiera się. Pomiędzy kotwicą cewki a zaworem środka nabłyszczającego znajduje się mechanizm włączający. Zapobiega on przed tym, aby przy pierwszym wysterowaniu cewki nie był dozowany środek nabłyszczający. Po otwarciu pokrywy środka czyszczącego sposób mechanicznego przełączania następuje w podobny sposób, jak to jest w przypadku mechaniki w długopisie. Nie jest już uruchamiana pokrywa środka czyszczącego, lecz pompa dozująca środek nabłyszczający. Przy każdym impulsie dodawany jest ml środka nabłyszczającego. Stopień ustawienia dla środka nabłyszczającego odpowiada impulsom oraz dodawanej ilości. Dla zagwarantowania opróżnienia pojemnika na środek nabłyszczający, wbudowana jest komora czerpalna. Jest ona zawsze napełniana wtedy, gdy drzwiczki urządzenia są całkowicie otwarte. Z tej komory czerpalnej środek nabłyszczający płynie do urządzenia. Gdy drzwiczki nie są całkowicie otwarte, może się zdarzyć, że środek nabłyszczający nie dotrze do urządzenia, ponieważ komora czerpalna nie została napełniona. System wentylacyjny służy do wyrównania ciśnienia w urządzeniu dozującym. Gdy drzwiczki zostają otwarte, w mechanizmie zwalniającym następuje Reset. Powoduje on, że przy następnym wysterowaniu cewki otwierana jest najpierw pokrywa środka czyszczącego. Gdy w komorze środka czyszczącego pozostaje wilgoć i włożona jest tabletka środka zmywającego, rozpoczyna się ona powoli rozpuszczać. Dwa znajdujące się w komorze żeberka z tworzywa sztucznego zapobiegają przyklejeniu się do obudowy. Cewka Kotwica z mechanizmem włączającym Dźwignia odryglowująca Pompa dozująca 5. Czujnik obecności środka nabłyszczającego Optyczny czujnik obecności środka nabłyszczającego składa się z diody nadawczej i odbiorczej. Dioda nadawcza wysyła promień światła do diody odbiorczej poprzez pryzmat. Gdy zasobnik jest napełniony, światło w pryzmacie zostaje rozpoznane. Odbierany sygnał jest słabszy niż sygnał wysyłany. Gdy zasobnik jest pusty, promień świetlny odbija się w pryzmacie. Odbierany sygnał jest równy sygnałowi wysyłanemu. Moc sygnału odbieranego regulowana jest przez moduł elektroniki i wpływa na jasność świecenia wskaźników sygnalizacji.

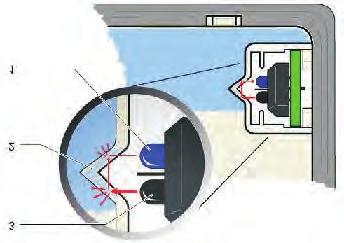

5 Dioda odbiorcza Dioda nadwacza Pryzmat Dioda odbiorcza Dioda nadwacza Pryzmat

6 6. Sprężyny drzwiczek Sprężyny drzwiczek znajdują się po prawej i lewej stronie pod podłogą misy zmywarki. Siła ciągnąca za pomocą specjalnej linki poprzez dźwignię zmieniającą kierunek, przenoszona jest na zawias drzwiczek. Siły ciągnącej sprężyny drzwiczek nie można ustawić. Wbudowane sprężyny oraz system linek dostosowane są do dopuszczalnych ciężarów drzwiczek. Uchwyt linki napinającej Linka ciągnąca Dźwignia zmieniająca kierunek Sprężyna drzwiczek 6.. Tabela parametrów sprężyn Max. Forma budowy Wysokość Oznaczenie kolorów Panel: całkowicie zintegrowany Numer materiału Waga drzwiczek meblowych 86,5 cm Różowy 60,0 kg do 0 kg Panel: zintegrowany 86,5 cm Zielony 69,5 kg do 8,5 kg Min. Panel: całkowicie zintegrowany Panel: całkowicie zintegrowany Urządzenie wolono stojące. Urządzenie ze zdejmowaną pokrywą górną i przykrywane płytą meblową Urządzenie wolona stojące. Urządzenie ze zdejmowaną pokrywą górną i przykrywane płytą meblową 8,5 cm Czarny 68,5 kg do 8.5 kg 8,5 cm Niebieski 67,5 kg do 8.5 kg 86,5 cm Czerwony ,5 cm stal szlachetna 8,5 cm Żółty 65 Sprężyny drzwiczek oznakowane są na tylnej ścianie urządzenia kolorowym punktem Uwagi Sprężyny drzwiczek wymieniać należy tyko parami Nie wolno stosować różnych sprężyn Po prawej i lewej stronie musi być zastosowane jednakowe kodowanie kolorów
