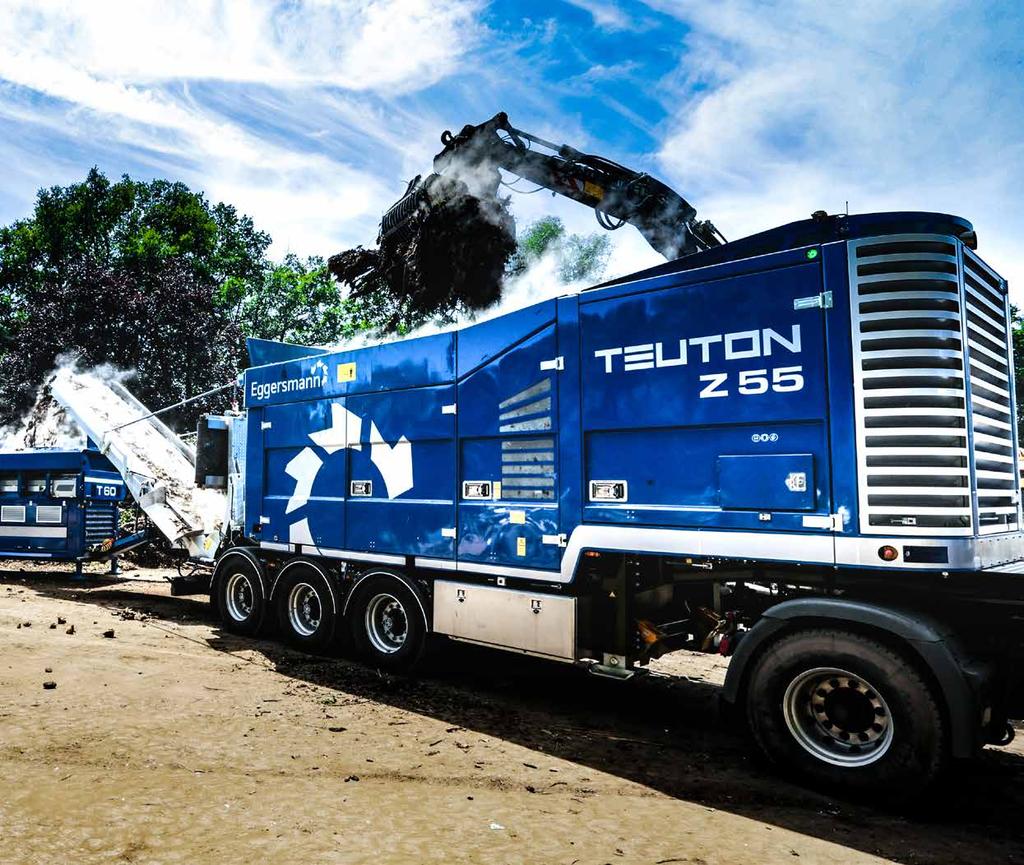

1 _Wolnoobrotowy_Uniwersalny_ Rozdrabniacz_PL Wolnoobrotowy Uniwersalny rozdrabniacz PL

2 Zastosowania Uniwersalny rozdrabniacz TEUTON Z 55 drewniane wszystkie klasyfikacje zielone Korzenie wielkogabarytowe niebezpieczne Opony Baloty Materace

3 Najważniejsze cechy TEUTON Z 55 Na wale znajdują się ułożone w szeregu zęby, które rozrywają materiał od góry przy pomocy przeciwnoża, którego pozycję można regulować - dostęnych jest 10 ustawień W zależności od materiału wsadowego i wymaganej końcowej gradacji można regulować poziom rozdrobnienia za pomocą pozycji przeciwnoża - wielkości szczeliny cięcia. Maksymalnie do ok. 100 mm Długie i szerokie taśmy przenośnika do odprowadzania maksymalnej ilości rozdrobnionego materiału Wysokość zrzutu do 5 m Bezstopniowa regulacja prędkości wału (do przodu i do tyłu) od 0 do 40 obrotów na minutę Wymiary wału rozdrabniającego: Długość mm, średnica 600 mm (okrąg skrawania max mm) 30 wymiennych noży rozdrabniających rozmieszczonych w trzech szeregach na powierzchni wału Proste w wymianie przeciwnoże służące do ustawiania pożądanej wielkości frakcji (regulacja szczeliny cięcia) Szybka zmiana ziarnistości końcowej dzięki przestawianiu szczeliny cięcia, bez konieczności wymiany i stosowania dodatkowych narzędzi Opcjonalnie - podwyższenie leja (400 mm) bez konieczności stosowania narzędzi Podwyższenie pojemności leja załadowczego z ok. 4 m³ na ok. 7,3 m³ przy zastosowaniu obustronnego podwyższenia leja Wszystko na miejscu dzięki kompletnemu systemowi kosza sitowego Odporny na uszkodzenia dzięki masywnej konstrukcji Hydrauliczny / mechaniczny napęd Inteligenty system Stand-By TEUTON przechodzi samodzielnie w tryb Stand-By w momencie, kiedy materiał nie jest dostarczany i samodzielnie rozpoznaje ponowne dostarczanie materiału Wymienny (bez konieczności stosowania narzędzi) system kosza sitowego (80 mm 250 mm) Po hydraulicznym wychyleniu drzwi inspekcyjnych następuje automatyczne odblokowanie kosza sitowego, dzięki czemu można go bezproblemowo wyjąć Automatycznie (bez konieczności stosowania narzędzi) blokujący się system kosza sitowego Centralny punkt konserwacji - łatwa konserwacja Niskie koszty konserwacji i długie okresy między serwisowaniem (maks. 500 godzin) Hydraulicznie odchylana ściana boczna do swobodnego dostępu do komory rozdrabniania Hydraulicznie regulowana wysokość robocza neodymowego separatora magnetycznego i możliwość obustronnego wyrzutu złomu metalowego 4 5

4 Keep it Simple: masywny wał rozdrabniający + stabilne mocowanie noży rozdrabniających = maksymalna niezawodność Zespół rozdrabniacza Z 55 TEUTON składa się z 4 części tj. ramy, wału, sita i opatentowanych wymiennych noży. Wał o długość 3 m wyposażony jest w 30 noży. Przeciwnoż posiada 19 zębów. Opatentowana konstrukcja umożliwia szybką i elastyczną zmianę odstępów między zębami wału i przeciwnoża. W zależności od potrzeb można zmienić rozmiar produktu końcowego przy użyciu dziesięciu różnych ustawień w ciągu kilku minut. Następnie rozdrobniony materiał wpada do opcjonalnego kosza sitowego, który obejmuje dolną połowę wału. Poprzez kosz sitowy następuje dodatkowa redukcja ziarnistości. TEUTON Z55 rozdrabnia najróżniejsze materiały o różnych wielkościach frakcji z maksymalną wydajnością. W celu optymalnego dostosowania do pracy TEUTONa można wyposażyć w najróżniejsze zęby, przeciwnoże i kosze sitowe. Jedyna w swoim rodzaju elastyczność na rynku! Zęby uniwersalne (Standart) Zakres zastosowań: drewno z rozbiórki, odpady zielone, odpady komunalne, odpady gabarytowe, twarde tworzywa sztuczne, celuloza Charakterystyka: Narzędzia o doskonałych właściwościach rozdrabniających. Wysoka odporność na ścieranie dzięki napawanej warstwie ścieralnej. Końcówka robocza narzędzia zapewnia doskonały zasięg nawet przy luźnych materiałach. Pochylony w tył korpus narzędzia zapewnia przetwarzanie materiału na zewnątrz. Ma to duże znaczenie w przypadku kosza sitowego. Kształt trapezu powoduje zwiększenie frakcji końcowej, gdy odstęp od przeciwnoża zostanie zwiększony. Zęby tnące (do stosowania obustronnego) Zakres zastosowań: opony, tworzywa sztuczne,folie, itp. Charakterystyka: Narzędzia z funkcją cięcia. Ze względu na ostre krawędzie noży materiał zostaje nacięty i dokładnie przecięty przez przewinóż. Dzięki płaskiej konstrukcji narzędzia tnącego następuje wywarcie większego nacisku na materiał niż w przypadku innych narzędzi. Bezkonkurencyjny: łatwy dostęp do noży rozdrabniających Zęby do drewna Zakres zastosowań: pnie, kłody, podkłady kolejowe, bardzo twarde drewno Charakterystyka: Narzędzie z bardzo agresywną i przebijającą materiał geometrią. Idealnie rozdrabnia i rozłupuje bardzo twarde i długie materiały. Sterownik IFM z panelem dotykowym 12,1 6 7

5 Widok z boku z rozłożonym taśmociągiem - wersja gąsienicowa: Widok z tyłu: Widok z boku: Rozdrabniacz uniwersalny TEUTON Z55 opcje: System kosza sitowego Zdalne sterowanie Napęd trakcyjny - dodatkowe koła sterowane radiem umożliwiające transport rozdrabniacza bez konieczności używania ciągnika. Magnes nadtaśmowy neodymowy Urządzenia zraszające Zaczep kulowy ułatwiający manewrowanie za pomocą ładowarki kołowej Softpads (Płyta gąsienicy 400 mm - pojedyńczo wymieniana) Podwyższenie leja 400 mm Specjalne lakierowanie Układ centralnego smarowania Widok z boku z rozłożonym przenośnikiem taśmowym wersja mobilna: Dane techniczne Waga całkowita max. 32 t (wersja mobilna) / 34 t (wersja gąsienicowa) Typ silnika VOLVO Penta Diesel Typ TAD 1375 VE Pojemność skokowa Norma emisji spalin 13 l Euro IV Widok z tyłu: Widok z boku: Moc znamionowa 405 kw (551 KM) Pojemność zbiornika 700 l Liczba noży rozdrabniających 30 Długość wału Prędkość obrotowa wału (bezstopniowa) Napęd wału Średnica wału Sterowanie mm max. 40 obr./min hydrauliczny/ mechaniczna przekładnia planetarna max mm Ø IFM 12,1 panel dotykowy + zdalne sterowanie z Display Hydraulicznie regulowany Łatwe serwisowanie dzięki Znacznej wielkości przenośnik do TEUTON Z 55 jako Opatentowany hydrauliczny system Wysoka jakość produktu Napęd trakcyjny - dodatkowe koła Sterowanie poprzez panel neodymowy magnes zastosowaniu dużych drzwi transportu materiału wersja gąsienicowa umożliwiający szybką zmianę w końcowego dzięki zainstalowaniu sterowane radiem umożliwiające dotykowy i zdalne sterowanie celu uzyskania pożądanej frakcji dodatkowego opcjonalnego kosza transport rozdrabniacza bez 8 produktu końcowego sitowego konieczności używania ciągnika 9

6 Dane techniczne Waga całkowita Napęd 20 t 2 x prąd trójfazowy 160 kw (opcjonalnie 200 kw) Liczba noży rozdrabniających 30 Długość wału Prędkość obrotowa wału (bezstopniowa) Napęd wału Średnica wału Sterowanie mm max. 40 obr./min elektryczny/ hydrauliczna przekładnia planetarna max mm Ø IFM 12,1 panel dotykowy + zdalne sterowanie z wyświetlaczem Widok z boku: Stacjonarny uniwersalny rozdrabniacz TEUTON ZS 55 TEUTON ZS 55 firmy Eggersmann to aktualnie najbardziej wszechstronny stacjonarny rozdrabniacz na rynku. Widok z przodu: Widok z tyłu: Od wstępnego rozdrabniania najcięższych materiałów, aż po gotowy produkt końcowy rozdrabniacz ZS 55 dzieki zastosowaniu jednego w swoim rodzaju systemu koszy sitowych, oferuje ogromną różnorodność konfiguracji i zastosowań. Maszynę można szybko dopasować do danych warunków takich jak materiał wsadowy. przepustowość i pożądana wielkość ziarna końcowego, a co za tym idzie można ją łatwo zintegrować z już istniejącą infrastrukturą i urządzeniami do recycklingu. Dzięki swojej wytrzymałej stalowej konstrukcji TEUTON ZS 55 jest odporny na maksymalne obciążenia i gwarantuje ciągły proces rozdrabniania oraz równomierne dostarczanie rozdrobnionego materiału do podłączonych systemów przenośnikowych. Koszty konserwacyjne w TEUTON ZS 55 są ograniczone do minimum. W celu przeprowadzenia kontroli komora rozdrabniacza otwierana jest przez dotykowy panel znajdujący się bezpośrednio przy maszynie. Dzięki czemu zagwarantowany jest do niej wygodny i bezpieczny dostęp. System kosza sitowego IFM 12,1 panel dotykowy + zdalne sterowanie Urządzenie zraszające Specjalne lakierowanie 10 11

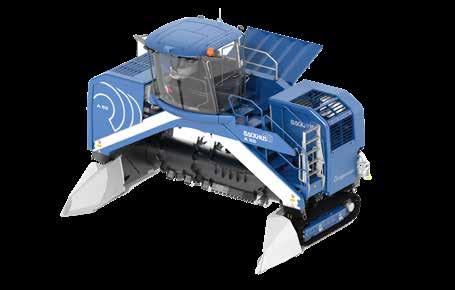

7 Wysokiej jakości maszyny mobilne do recyklingu z Grupy Firmy Eggersmann: Przerzucarka bramowa Rozdrabniacz wstępny Sito gwiaździste Sito bębnowe Seperatory powietrzne Globalna obsługa klienta Eggersmann GmbH Eggersmann Polska Sp. z o. o. Eggersmann Service Główna siedziba Halle Ravenna-Park Halle (Westf.) Niemcy ul. Kwarcowa Suchy Las Polska Technology Center Shredding Rothenschlatt Wardenburg Niemcy Rothenschlatt Wardenburg Niemcy sales@f-e.de Tel Tel Fax Tel Fax polska@f-e.de service@f-e.de Znajdź nas na
