1

2 Spis treści Szczęki do cięcia betonu PD Szczęki kruszące VF Szczęki kruszące FP Multiprocessory MT Multiprocessory MT wymienne szczęki Nożyce do cięcia stali CI Nożyce do cięcia stali CI F Łyżki kruszące FB Łyżki przesiewające SB Łyżki przesiewające SR Chwytaki MD

3 Szczęki tnące PD Nożyce wyburzeniowe VTN serii PD to idealne urządzenia do wyburzeń I stopnia, wykorzystywane do rozbiórki wszelkich betonowych konstrukcji oraz budynków. Zawierająca 11 podstawowych modeli seria PD stanowi kompletną propozycję nożyc przeznaczonych do koparek o masie od 1,5 do 130 t. Kompaktowe i łatwe w obsłudze, a także niezawodne i bezpieczne narzędzia wyróżniają się wszechstronnością oraz najwyższą wydajnością wynikającą z precyzyjnego cięcia oraz szybkiego cyklu pracy. 2

4 Szczęki tnące PD Wymienne noże Wymienne zęby 3

5 Szczęki kruszące VF Szczęki kruszące/pulweryzatory VTN serii VF to narzędzia zaprojektowane do prac porozbiórkowych (II stopień wyburzeń) i recyklingu gruzu budowlanego (wtórnej separacji lub rozdrobnienia materiału uzyskanego w pierwszym stopniu wyburzania, aby ułatwić załadunek do kruszarki lub transport). Pulweryzatory serii VF charakteryzują się szerokim otwarciem szczęk, bardzo dużą siłą nacisku oraz szybkim cyklem pracy poprzez zastosowanie zaworu "speed valve". Urządzenia te z łatwością przecinają stal zbrojeniową ostrzami zlokalizowanymi w głębi szczęk, a także dzięki specjalnie zaprojektowanym wymiennym zębom pozwalają idealnie odseparować wewnętrzne zbrojenie z gruzu budowlanego. Unikalny kształt wymiennych zębów, które stanowią zakończenie szczęk pozwala chronić obudowę urządzenia. Po wymianie elementów roboczych pulweryzator jest jak nowy. Występuje 5 modeli szczęk kruszących/pulweryzatorów dedykowanych do koparek o masie od 12 do 50 t. 4

6 Szczęki kruszące VF Wymienne noże Wymienne zęby 5

7 Szczęki kruszące FP Szczęki kruszące/pulweryzatory VTN serii FP to narzędzia charakteryzujące się wszechstronnością zastosowań dzięki możliwości obrotu o 360*. Zaprojektowane do przeprowadzania prac wyburzeniowych I stopnia (rozbiórka budynków) oraz II stopnia (recykling, separacja lub rozdrobnienie gruzu budowlanego, aby ułatwić załadunek do kruszarki lub transport). Szczęki wykonane zostały z najbardziej wytrzymałej stali Hardox 400 o bardzo wysokiej odporności na ścieranie. Kształt szczęk pulweryzatora został zaprojektowany tak, aby chwytanie i kruszenie betonu było jak najskuteczniejsze, a zlokalizowane w głębi szczęki noże z łatwością przecinały stal zbrojeniową. Dodatkowo zastosowano zawór Speed Valve przyspieszający cykl pacy nożyc. Nowa koncepcja wymiennych zębów na każdej ze szczęk maksymalnie zwiększa wydajność pozwalając na idealną separację stalowego zbrojenia z gruzu betonowego, a także chroni obudowę urządzenia. Seria FP składa się z 9 modeli szczęk kruszących/pulweryzatorów obrotowych przeznaczonych do koparek o masie od 6 do 110 t. 6

8 Szczęki kruszące FP Wymienne noże Wymienne zęby 7

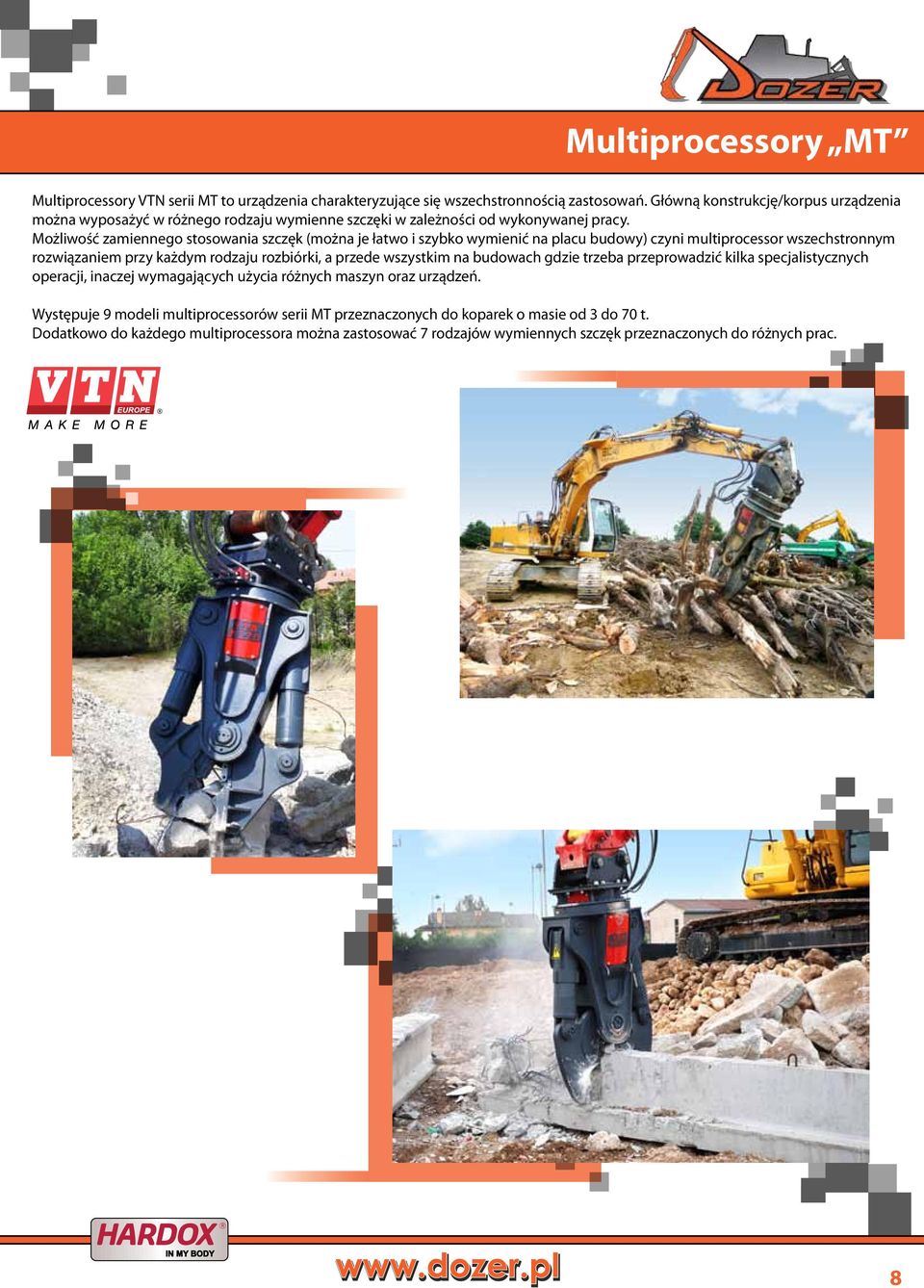

9 Multiprocessory MT Multiprocessory VTN serii MT to urządzenia charakteryzujące się wszechstronnością zastosowań. Główną konstrukcję/korpus urządzenia można wyposażyć w różnego rodzaju wymienne szczęki w zależności od wykonywanej pracy. Możliwość zamiennego stosowania szczęk (można je łatwo i szybko wymienić na placu budowy) czyni multiprocessor wszechstronnym rozwiązaniem przy każdym rodzaju rozbiórki, a przede wszystkim na budowach gdzie trzeba przeprowadzić kilka specjalistycznych operacji, inaczej wymagających użycia różnych maszyn oraz urządzeń. Występuje 9 modeli multiprocessorów serii MT przeznaczonych do koparek o masie od 3 do 70 t. Dodatkowo do każdego multiprocessora można zastosować 7 rodzajów wymiennych szczęk przeznaczonych do różnych prac. 8

10 Multiprocessory MT 9

11 Multiprocessory MT Wymienne noże Wymienne zęby Wymienne noże 10

12 Multiprocessory MT Wymienne szczęki Szczęki typu "P" Szczęki typu "R Szczęki typu "S Szczęki typu "T Szczęki typu "W Szczęki typu "CH Opcjonalnalne szczęki do łamania szyn kolejowych 11

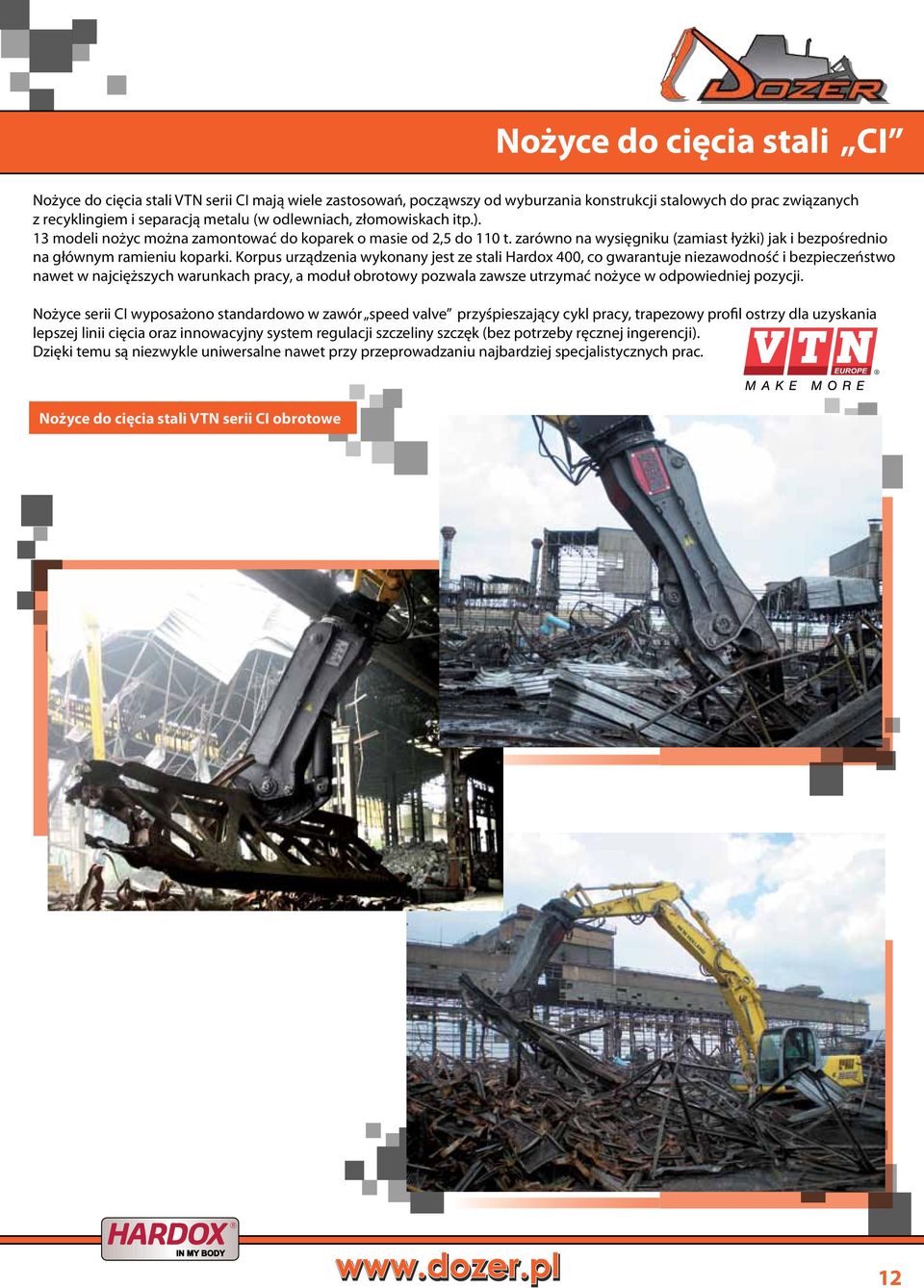

13 Nożyce do cięcia stali CI Nożyce do cięcia stali VTN serii CI mają wiele zastosowań, począwszy od wyburzania konstrukcji stalowych do prac związanych z recyklingiem i separacją metalu (w odlewniach, złomowiskach itp.). 13 modeli nożyc można zamontować do koparek o masie od 2,5 do 110 t. zarówno na wysięgniku (zamiast łyżki) jak i bezpośrednio na głównym ramieniu koparki. Korpus urządzenia wykonany jest ze stali Hardox 400, co gwarantuje niezawodność i bezpieczeństwo nawet w najcięższych warunkach pracy, a moduł obrotowy pozwala zawsze utrzymać nożyce w odpowiedniej pozycji. Nożyce serii CI wyposażono standardowo w zawór speed valve przyśpieszający cykl pracy, trapezowy profil ostrzy dla uzyskania lepszej linii cięcia oraz innowacyjny system regulacji szczeliny szczęk (bez potrzeby ręcznej ingerencji). Dzięki temu są niezwykle uniwersalne nawet przy przeprowadzaniu najbardziej specjalistycznych prac. Nożyce do cięcia stali VTN serii CI obrotowe 12

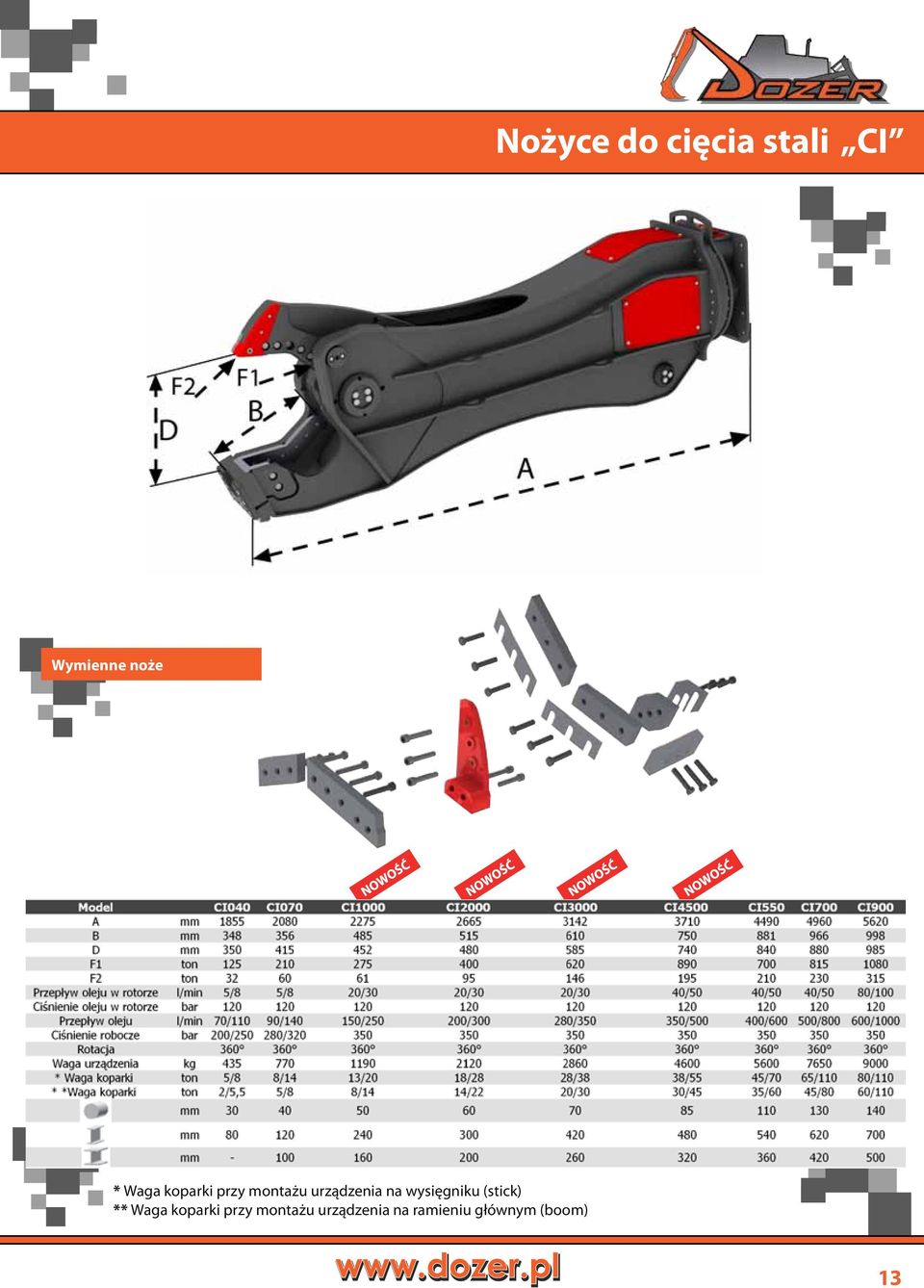

14 Nożyce do cięcia stali CI Wymienne noże * Waga koparki przy montażu urządzenia na wysięgniku (stick) ** Waga koparki przy montażu urządzenia na ramieniu głównym (boom) 13

15 Nożyce do cięcia stali CI F Nożyce do cięcia stali VTN serii CI bez obrotu 14

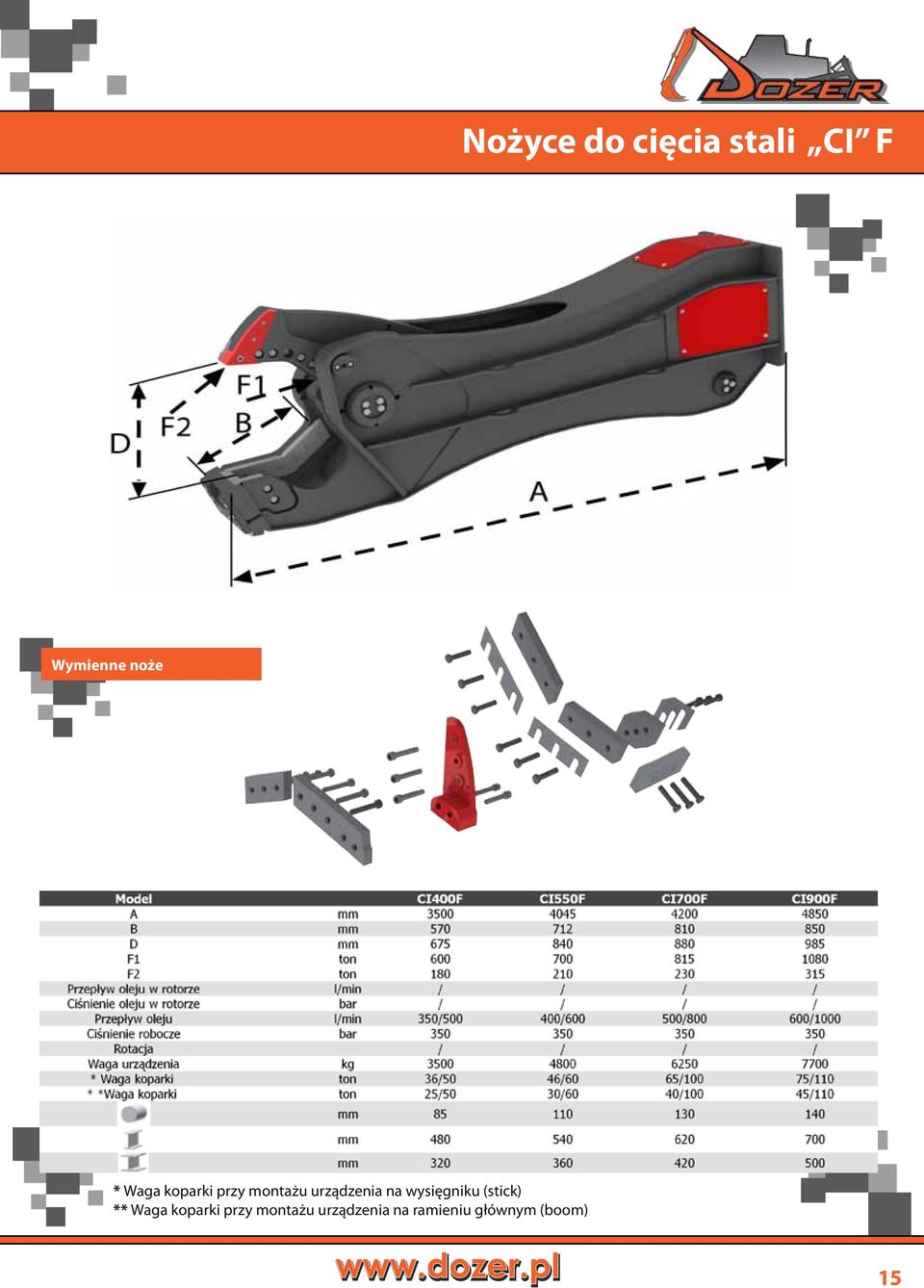

16 Nożyce do cięcia stali CI F Wymienne noże * Waga koparki przy montażu urządzenia na wysięgniku (stick) ** Waga koparki przy montażu urządzenia na ramieniu głównym (boom) 15

17 Łyżki kruszące FB Łyżki kruszące VTN serii FB zostały zaprojektowane tak, aby zaspokoić wciąż rosnącą potrzebę rozdrobnienia materiału wyburzeniowego w celu ponownego jego wykorzystania bezpośrednio na placu budowy. Wysoka wydajność łyżek kruszących serii FB dostępnych w czterech modelach przeznaczonych do koparek o masie od 12 do 55 t. czyni je idealnym rozwiązaniem nie tylko na małych oraz średniej wielkości budowach, ale również w kamieniołomach gdzie warunki pracy są bardzo wymagające. Konstrukcja łyżek kruszących została w całości wykonana ze stali Hardox 400 i zaprojektowana tak, aby wzmocnić najbardziej narażone na ciężkie warunki pracy oraz zmęczenie materiału miejsca. Szczelinę kruszenia można dowolnie regulować uzyskując materiał wyjściowy o wielkości od 18 do 130 mm. Dodatkowo do łyżek kruszących serii FB można zastosować opcjonalny separator magnetyczny pozwalający odseparować zbrojenie stalowe ze skruszonego gruzu budowlanego. 16

18 Łyżki kruszące FB Wymienne szczęki Separator magnetyczy Produktywność względem wielkości materiału 17

19 Łyżki przesiewające SB Ten typ urządzenia zaprojektowano do efektywnego i szybkiego przesiewania materiałów. Znajduje zastosowanie wszędzie tam, gdzie niezbędne jest oczyszczenie z zanieczyszczeń materiału powstałego w skutek wyburzeń bądź pozyskiwanego w kamieniołomach. W łyżkach serii SB materiał przesiewany jest za pomocą innowacyjnego systemu wibrujących na przemian wzdłużnych sit umieszczonych wewnątrz łyżki. Dzięki wymiennym sitom o różnych rozmiarach oczka jeden model łyżki może przesiać materiał o różnej wielkości. Łyżki przesiewające wykonane są z najbardziej wytrzymałej stali HADOX 400 o bardzo wysokiej odporności na ścieranie, co powoduje, iż są długowieczne, a nakłady na prace konserwacyjne są minimalne. Dostępne są 3 modele przeznaczone do koparek o masie od 13 do 50 t. 18

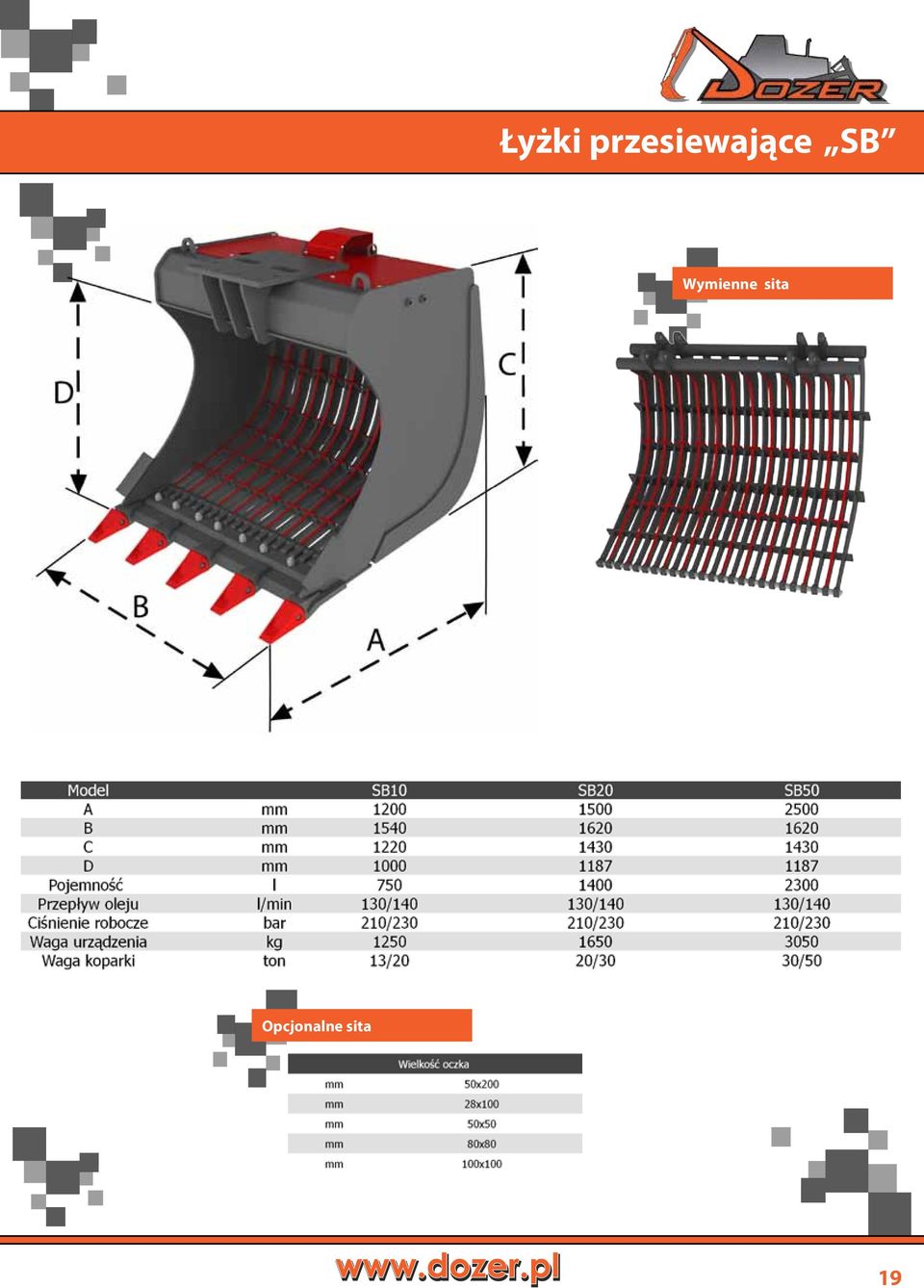

20 Łyżki przesiewające SB Wymienne sita Opcjonalne sita 19

21 Łyżki przesiewające SR Łyżki przesiewające serii SR występują w 5 modelach, które można użytkować na koparkach o masie od 7 do 35 t. Przeznaczone są do przesiewania lub oczyszczania z zanieczyszczeń materiałów naturalnych tj. żwir, piasek i sucha ziemia, materiałów pozyskanych z kamieniołomów. Konstrukcja łyżki składa się z solidnej ramy oraz z obracającego się wymiennego bębna, który jest niezwykle wytrzymały. Bęben jest bezpośrednio napędzany poprzez hydromotor i posiada stożkowy kształt w celu optymalizacji procesu odsiewania zarówno, kiedy łyżka pracuje w poziomie jak również, kiedy jest zamknięta. Sita są łatwo wymienne i dostępne w różnych rozmiarach oczka od 2x20 do 80x80 mm. 20

22 Łyżki przesiewające SR Wymienne sita Opcjonalne sita 21

23 Chwytaki MD Chwytaki VTN serii MD zostały zaprojektowane do przesiewania oraz chwytania materiałów wyburzeniowych. Dzięki specyficznej konstrukcji, dużej sile uchwytu oraz przede wszystkim możliwości obrotu o 360* chwytaki te mogą być stosowane w najbardziej niepewnych warunkach, zapewniając najwyższą wydajność bez konieczności pracy ręcznej. Każdy z 8 modeli przeznaczonych do koparek o masie od 1,5 do 60 t. wyróżnia się niezawodnością oraz odporną na uszkodzenia innowacyjną konstrukcją. 22

24 Chwytaki MD Chwytak MD (S) 23

25 Chwytaki MD Chwytak MD (CH) Chwytak MD (D) 24

26 Chwytaki MD Chwytak MD (MP) Opcjonalny chwytak do gałęzi 25

27 Multiprocessory serii "CK" z hydraulicznie wymiennymi szczękami do różnych zastosowań. Wymiana szczęk w zaledwie 1 minutę! Szczęki typu S Szczęki typu R Szczęki typu P Szczęki typu CH Multiprocessor CK P Multiprocessor CK CH Multiprocessor CK S Multiprocessor CK R
