1 191 W Spis treści Gniazda telefoniczne 2xRJ45 UTP Panele telefoniczne RJ45 UTP Narzędzia LSA Telefoniczne kable krosowe Kable instalacyjne, telefoniczne Łączówki LSA do montażu na gniezdnik Łączówki LSA na pręt montażowy Akcesoria

2 192 w GNIAZDO TELEFONICZNE w ŁĄCZÓWKI LSA

3 193 Okablowanie telefoniczne System telefoniczny firmy SCHRACK oferuje produkty w technice RJ45, konwencjonalnej technice LSA dla klasycznych gniezdników oraz dla mocowania prętami okrągłymi. Liczne akcesoria, takie jak ochrona przeciwprzepięciowa, przewody krosowe oraz skrzynki rozdzielcze z tworzywa sztucznego i blachy stalowej uzupełniają obszerny asortyment telefoniczny.

4 w Gniazda telefoniczne 2 x RJ45 UTP Gniazdo 2xRJ45 umożliwia montaż podtynkowy w standardowych puszkach o rozstawie śrub mocujących 60 mm, w kanale kablowym, natynkowo za pomocą dodatkowej obudowy i w puszkach podłogowych (po usunięciu ramki zewnętrznej). Płytka centralna ma wymiar 50x50 mm i pasuje do osprzętu elektroinstalacyjnego Schrack Visio 50. Rozmiar ramki zewnętrznej to 80x80 mm. Terminacja kabli instalacyjnych możliwa jest wg kodu barwnego TIA 568 A i B. HSEDU2UW5F HSEAP842WF Gniazdo podtynkowe 2xRJ45, kat.5e UTP, LSA, 80x80 mm, RAL9010 Puszka natynkowa o wysokości 40 mm do gniazd podtynkowych, RAL9010 HSEDU2UW5F HSEAP842WF w Panele telefoniczne RJ45 UTP HSERU25IGC HSERU50IGC 19 panele telefoniczne wyposażone są w 25 lub 50 portów RJ45. Wysokość paneli to 1U a szerokość 483 mm = 19. Dostarczane są w kolorze jasnoszarym (RAL7035) z kompletem akcesoriów montażowych (opaski kablowe, nakrętki klatkowe ze śrubami i podkładkami, kabel PE). Panele mogą być wykorzystywane do transmisji typu ISDN (3,6 / 4,5) panel krosowy 25xRJ45, kat.3, UTP, ISDN, LSA, 1U, RAL7035 HSERU25IGC 19 panel krosowy 50xRJ45, kat.3, UTP, ISDN, LSA, 1U, RAL7035 HSERU50IGC w Narzędzia LSA HKRONELSA HSETOOL01F HSETOOL02F HSETOOL03F Narzędzie instalacyjne LSA z nożem, szare Narzędzie instalacyjne 110/LSA Ostrze wymienne typu 110 do HSETOOL01F Ostrze wymienne typu LSA do HSETOOL01F HKRONELSA HSETOOL01F HSETOOL02F HSETOOL03F

5 w Telefoniczne kable krosowe RJ45-RJ45 UTP Nieekranowane kable krosowe RJ45-RJ45 w wykonaniu 4-żyłowym (2-pary), 1:1. Kable nie są wyposażone w osłonę wtyku. H5R5M401K0 Kabel krosowy RJ45-RJ45, kat.3/isdn-telefon, UTP, 1m, czarny Kabel krosowy RJ45-RJ45, kat.3/isdn-telefon, UTP, 2m, czarny Kabel krosowy RJ45-RJ45, kat.3/isdn-telefon, UTP, 3m, czarny H5R5M401K0 H5R5M402K0 H5R5M403K0 w Telefoniczne kable krosowe RJ45-RJ11 UTP Nieekranowane kable krosowe RJ45-RJ11 w wykonaniu 4-żyłowym (2-pary), 1:1. Kable nie są wyposażone w osłonę wtyku. H5R1M403K0 Kabel krosowy RJ45-RJ11, kat.3/isdn-telefon, UTP, 3m, czarny Kabel krosowy RJ45-RJ11, kat.3/isdn-telefon, UTP, 6m, czarny Kabel krosowy RJ45-RJ11, kat.3/isdn-telefon, UTP, 10m, czarny H5R1M403K0 H5R1M406K0 H5R1M410K0 195

6 w Kable instalacyjne telefoniczne F-vYAY ZALECENIA Do budowania systemów telefonicznych Schrack zaleca stosowanie kabli zgodnych z ÖVE - K35 / 1997 XC KONSTRUKCJA Żyła miedziana, ocynowana, jednodrutowa w izolacji z polichlorku winylu (PVC), żyły skręcone w pary, a pary ułożone koncentrycznie w warstwach, ekran kabla w postaci folii aluminiowej z drucikiem uziemiającym, płaszcz zewnętrzny szary wykonany z polichlorku winylu (PVC). ZASTOSOWANIE W pomieszczeniach zamkniętych jako kabel instalacyjny dla systemów telekomunikacyjnych. Używany do łączenia centralnych punktów dystrybucyjnych z przełącznicami piętrowymi. ZAKRES TEMPERATUR Podczas układania: - 5 C do + 50 C Podczas eksploatacji: - 30 C do + 70 C 0,5 mm Rezystancja pętli żył maks. 196,6 Ohm/km Rezystancja pętli żył min. 500 MOhm x km Pojemność skuteczna par maks. 100 nf/km Asymetria pojemności między parami na odcinku 100m przy 800Hz K9 = 150 pf (100 %), 100 pf (80 %) Dla kabla 2 parowego K1 = 500 pf (100 %) 2 x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC x 2 x 0.5 XC150115

7 w Kable instalacyjne telefoniczne F-YAY ZALECENIA Do budowania systemów telefonicznych Schrack zaleca stosowanie kabli zgodnych z ÖVE - K35 / 1997 XC KONSTRUKCJA Żyła miedziana, jednodrutowa o średnicy 0,6 i 0,8 mm w izolacji z polichlorku winylu (PVC), żyły skręcone w pary a pary ułożone koncentrycznie w warstwach, ekran kabla w postaci folii aluminiowej z drucikiem uziemiającym, płaszcz zewnętrzny szary wykonany z polichlorku winylu (PVC). ZASTOSOWANIE W pomieszczeniach zamkniętych jako kabel instalacyjny dla systemów telekomunikacyjnych. Używany do łączenia centralnych punktów dystrybucyjnych z przełącznicami piętrowymi. ZAKRES TEMPERATUR Podczas układania: - 5 C do + 50 C Podczas eksploatacji: - 30 C do + 70 C 0,6 mm 0,8 mm Rezystancja pętli żył maks. 135,8 Ohm/km 73,2 Ohm/km Rezystancja izolacji żył min. 500 MOhm x km 500 MOhm x km Pojemność skuteczna par maks. 100 nf/km 100 nf/km Asymetria pojemności między parami na odcinku 100m przy 800Hz K9 200 pf (100 %) 150 pf (80 %) Dla kabla 2 parowego K1 500 pf (100 %) 2 x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC

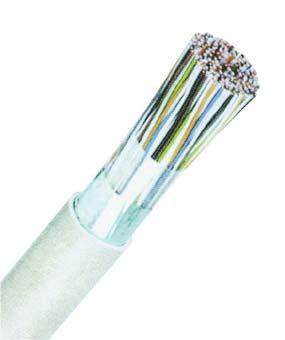

8 w Kable instalacyjne telefoniczne J-Y(ST)Y ZALECENIA Do budowania systemów telefonicznych Schrack zaleca stosowanie kabli zgodnych z ÖVE - K35 / 1997 XC KONSTRUKCJA Żyła jednodrutowa z czystej miedzi, izolacja żyły wykonana z PVC, żyły skręcone w pary, pary skręcone razem, obwój foliowy wokół żył przewodu, ekran statyczny z laminowanej folii aluminiowej z miedzianym drucikiem uziemiającym, płaszcz zewnętrzny z PVC w kolorze szarym. ZASTOSOWANIE W pomieszczeniach zamkniętych jako kabel instalacyjny dla systemów telekomunikacyjnych i informatycznych. Używany do łączenia centralnych punktów dystrybucyjnych z przełącznicami piętrowymi. Ponadto kabel znajduje zastosowanie w systemach antywłamaniowych, przywoławczych, kontroli dostępu i kontroli czasu pracy. Może być stosowany w suchych i wilgotnych pomieszczeniach, w instalacjach stałych, na i pod tynkiem ZAKRES TEMPERATUR Podczas układania: - 5 C do + 50 C Podczas eksploatacji: - 30 C do + 70 C 0,6 mm Rezystancja pętli żył maks. 130 Ohm/km Rezystancja izolacji żył min. 100 MOhm x km Pojemność skuteczna par maks. 100 nf/km Asymetria pojemności między parami na odcinku 100m maks. 300 pf 2 x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC x 2 x 0.6 XC150414

9 w Kable instalacyjne telefoniczne J-Y(ST)Y ZALECENIA Do budowania systemów telefonicznych Schrack zaleca stosowanie kabli zgodnych z ÖVE - K35 / 1997 XC KONSTRUKCJA Żyła jednodrutowa z czystej miedzi, izolacja żyły wykonana z PVC, żyły skręcone w pary, pary skręcone razem, obwój foliowy wokół żył przewodu, ekran statyczny z laminowanej folii aluminiowej z miedzianym drucikiem uziemiającym, płaszcz zewnętrzny z PVC w kolorze szarym. ZASTOSOWANIE W pomieszczeniach zamkniętych jako kabel instalacyjny dla systemów telekomunikacyjnych i informatycznych. Używany do łączenia centralnych punktów dystrybucyjnych z przełącznicami piętrowymi. Ponadto kabel znajduje zastosowanie w systemach antywłamaniowych, przywoławczych, kontroli dostępu i kontroli czasu pracy. Może być stosowany w suchych i wilgotnych pomieszczeniach, w instalacjach stałych, na i pod tynkiem ZAKRES TEMPERATUR Podczas układania: - 5 C do + 50 C Podczas eksploatacji: - 30 C do + 70 C 0,8 mm Rezystancja pętli żył maks. 73,2 Ohm/km Rezystancja izolacji żył min. 100 MOhm x km Pojemność skuteczna par maks. 100 nf/km Asymetria pojemności między parami na odcinku 100m maks. 300 pf 1 x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC x 2 x 0.8 XC

10 w Łączówki LSA do montażu na gniezdnik System łączówek LSA do montażu na gniezdnik to kompletne rozwiązanie do realizacji systemów telefonicznych, zapewniające wysoką trwałość łączeniową. W skład rozwiązania wchodzą gniezdniki do montażu na płytę jak i do szaf 19 cali. Gniezdnik zapewnia stały odstęp listwa - listwa wynoszący 25 mm. Do łączówek LSA przewidziano akcesoria w postaci nakładek opisowych, adapterów przyłączeniowych i obudów. Ochrona przepięciowa może być instalowana na moduł LSA bez użycia dodatkowych akcesoriów Ze względów na przejrzystość instalacji, ochronę dostępu, trwałe osadzenie łączówki LSA, Schrack zaleca stosowanie gniezdnika typu HSTMON. 200 DANE TECHNICZNE Warunki klimatyczne: otoczenie suche lub wilgotne, bez kondensacji pary Zakres temperatur, składowanie Od -40 do +90 C (od +40 do F) Zakres temperatur, praca Od -20 do +80 C (od +4 do F) PARAMETRY MECHANICZNE Moduł przyłączeniowy ze stykami LSA do zarabiania miedzianych kabli telefonicznych poprzez tnące połączenie zaciskowe zgodnie z IEC część 4 i DIN C-EL-CL, specyfikacja przewodów (przekrój) Żyły typu drut, zarobienie 1 żyły od 0,40 do 0,80*) mm, od AWG 26 do 20 Żyły typu drut, zarobienie 2 żył o tej samej średnicy i tym samym typie od 0,40 do 0,65 mm, od AWG 26 do 22 Linka ocynowana przy zarobieniu pojedynczym od 7x0,12 do 0,32 mm, od AWG 28 do 20 Inne przewody skręcone na zapytanie. Średnica zewnętrzna (izolacja PVC i PE) nie skręcane 0,70 do 1,60 mm Połączenie specjalne 1,60 do 2,70 mm**) Liczba podłączanych żył na pin maks. 2 POWTARZALNOŚĆ ŁĄCZENIA Podczas przyłączania przewodów skręconych lub przewodów jednolitych 0, x 0,65 mm Podczas przyłączania przewodów jednolitych 0,80 mm 50 x CHARAKTERYSTYKA MATERIAŁOWA Elementy z tworzywa sztucznego PBT Palność zgodnie z UL 94 V-0 Sprężyny stykowe Mosiądz specjalny, posrebrzany w obszarze zestyków warstwą 5 m *) Po podłączeniu przewodu o średnicy = 0,65 mm, brak możliwości ponownego zastosowania dla przewodów o mniejszych średnicach! **) Możliwość dostawy wyposażenia specjalnego dla grubych przewodów izolowanych WARTOŚCI ELEKTRYCZNE (PO CZTERODNIOWYM SKŁADOWANIU W STAŁYM KLIMACIE, PRZY +40 C /104 F I 93% WILGOTNOŚCI WZGLĘDNEJ) Rezystancja izolacji żył 5 x 104 MOhm Odporność na napięcie przemienne 2 kveff Odporność na napięcie udarowe (1,2/50 μs) 3,6 kv Dopuszczalne obciążenie prądem udarowym zestyku LSA odpowiada obciążalności prądowej podłączonych żył Dopuszczalne obciążenie prądem udarowym łączówki łącznej 10 ka (przy średnicy przewodu 0,6 mm) Dopuszczalne obciążenie prądem udarowym łączówki rozłącznej 5 ka Dopuszczalne obciążenie prądem udarowym łączówki łącznej (8/20 μs) 5 ka REZYSTANCJA STYKÓW Typowo 1 mohm Gwarantowane 2,5 mohm Rezystancja łączna wraz z przerwą odłącznikową 10 mohm PARAMETRY TRANSMISYJNE Moduły przyłączeniowe LSA nadają się do następujących zastosowań komunikacyjnych Analogowe i cyfrowe usługi telefoniczne Ethernet (10BaseT) z prędkością 10 Mbit/s Token Ring z prędkością 4 lub 16Mbit/s TPDDI z prędkością 100 Mbit/s Inne usługi komunikacyjne i przesyłu danych Moduły przyłączeniowe LSA pozwalają na zastosowanie nieekranowanych i ekranowanych kabli 2- i 4-parowych.

11 w Łączówka LSA łączna 2/10, 10 par, na gniezdnik Łączówki łączne są używane do zarabiania 10 par (dwużyłowych) kabli telefonicznych. Pary w łączówce usytuowane są jedna nad drugą w sposób stały i nie mogą być od siebie oddzielone (zapewniają stałe połączenie między stroną kablową i krosową). Przerwa pomiędzy stykami służy do pomiarów i testów lub do podłączania magazynów z ochroną przepięciową. Przeznaczone do gniezdników montażowych. Z nadrukiem HSTMANSC0 Łączówka 10 parowa, LSA, nierozłączna, na gniezdnik HSTMANSC0 w Łączówka LSA rozłączna 2/10, 10 par, na gniezdnik Łączówki rozłączne są używane do zarabiania 10 par (dwużyłowych) kabli telefonicznych. Pary w łączówce usytuowane są jedna nad drugą, w normalnej fazie pracy stykają się ze sobą i mogą być oddzielone za pomocą zatyczki (nie jest załączona, należy zamówić oddzielnie). Przerwa pomiędzy stykami przeznaczona jest do podłączania magazynów z ochroną przepięciową. Przeznaczone do gniezdników montażowych. Z nadrukiem HSTMTREN0 Łączówka 10 parowa, LSA, rozłączna, na gniezdnik HSTMTREN0 w Łączówka LSA uziemiająca 2/38, na gniezdnik Do podłączania przewodów uziemiających (wszystkie piny przyłączeniowe są po łączone ze sobą) wielożyłowych kabli telefonicznych. Przeznaczone do gniezdników montażowych. Wszystkie styki zmostkowane z przyłączem uziemiającym. 201 HSTMERDD0 Łączówka 10 parowa, LSA, uziemiająca, na gniezdnik HSTMERDD0

12 w Adapter przyłączeniowy do łączówek LSA, na gniezdnik 10 pinowy zacisk śrubowy do łączówki rozłącznej Łączówka rozłączna połączona z 20 przyłączami śrubowymi dla kabli o średnicy żył do 2,5 mm² po stronie krosowania. Ze stykiem ochronnym. HSTMANADA0 Adapter łączeniowy z zaciskiem śrubowym HSTMANADA0 w Nakładki opisowe uchylne Służy do opisywania poszczególnych przewodów w łączówce, charakteryzuje się montażem wtykowym. Montaż na łączówce lub magazynie odgromników. HSTZSCHK Tabliczka opisowa, uchylna HSTZSCHK 202 w Nakładki opisowe stałe na gniezdnik Używana do oznaczania etykietami pojedynczych łączówek lub bloku łączówek. Montowana bezpośrednio na gniezdniku. Bez nadruków. HSTZSCHM Tabliczka opisowa, stała HSTZSCHM

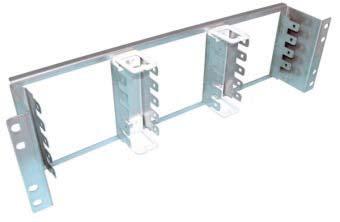

13 w Gniezdniki do modułów LSA 2/10 Gniezdniki (listwy montażowe) służą do mocowania wszystkich rodzajów łączówek, składają się z łatwo demontowanych części. Odstęp listwa listwa wynosi 25 mm. Gniezdniki montażowe dostępne są w głębokościach 30 i 50 mm. Na zapytanie oferujemy odstęp między listwami w wymiarze 22,5 i 27,5 mm. Możliwa jest również głębokość 22 mm. HSTMON303 Gniezdnik dla 3 łaczówek LSA, o głębokości 30mm Gniezdnik dla 5 łaczówek LSA, o głębokości 30mm Gniezdnik dla 10 łaczówek LSA, o głębokości 30mm Gniezdnik dla 10 łaczówek LSA, o głębokości 50mm HSTMON303 HSTMON305 HSTMON310 HSTMON510 w 19 gniezdnik do modułów LSA 2/10 Gniezdnik dla 15 (3x5) modułów LSA 2/10, do montażu 19. HSTM19ZOL 19 gniezdnik do 15 modułów LSA 2/10, 3U HSTM19ZOL w Obudowa natynkowa typu BOX I dla 30 par Obudowy natynkowe dla 3 łączówek LSA standardowo wyposażone w rygiel bądź zamek. 203 HSTMBOX1V Obudowa natynkowa, 30 parowa, z ryglem Obudowa natynkowa, 30 parowa, z zamkiem HSTMBOX1V HSTMBOX1L

14 w Obudowa natynkowa typu BOX II dla 50 par Obudowy natynkowe dla 5 łączówek LSA standardowo wyposażone w rygiel bądź zamek. HSTMBOX2V Obudowa natynkowa, 50 parowa, z ryglem Obudowa natynkowa, 50 parowa, z zamkiem HSTMBOX2V HSTMBOX2L w Obudowa natynkowa typu BOX III dla 100 par Obudowy natynkowe dla 10 łączówek LSA standardowo wyposażone w rygiel bądź zamek. HSTMBOX3V Obudowa natynkowa, 100 parowa, z ryglem Obudowa natynkowa, 100 parowa, z zamkiem HSTMBOX3V HSTMBOX3L 204 w Obudowa natynkowa typu BOX IV dla 300 par Obudowy natynkowe dla 30 (2 x 15) łączówek LSA standardowo wyposażone w rygiel bądź zamek. HSTMBOX4V Obudowa natynkowa, 300 parowa, z ryglem Obudowa natynkowa, 300 parowa, z zamkiem HSTMBOX4V HSTMBOX4L

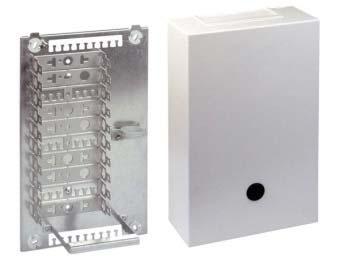

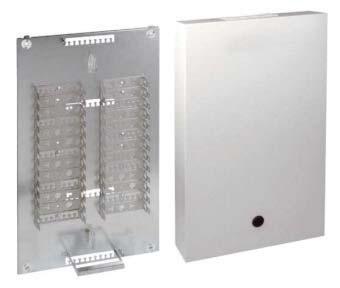

15 w Obudowa natynkowa stalowa IP42, VKA2 z gniezdnikiem Wymiary 200x330x100 mm. 100 par (gniezdnik 1x10). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP42. HSTMVKA02 Telefoniczna przełącznica metalowa 100 par, z gniezdnikami, IP42 HSTMVKA02 w Obudowa natynkowa stalowa IP42, VKA4 z gniezdnikiem Wymiary 330x330x100 mm. 140 par (gniezdnik 2x7). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP42. HSTMVKA04 Telefoniczna przełącznica metalowa 140 par, z gniezdnikami, IP42 HSTMVKA04 w Obudowa natynkowa stalowa IP42, VKA8 z gniezdnikiem Wymiary 330x550x100 mm. 280 par (gniezdnik 2x14). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP HSTMVKA08 Telefoniczna przełącznica metalowa 280 par, z gniezdnikami, IP42 HSTMVKA08

16 w Obudowa natynkowa stalowa IP42, VKA12 z gniezdnikiem Wymiary 550x550x100 mm. 420 par (gniezdnik 3x14). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP42. HSTMVKA12 Telefoniczna przełącznica metalowa 420 par, z gniezdnikami, IP42 HSTMVKA12 w Szafy naścienne z gniezdnikami do łączówek LSA Zamykane szafy z blachy stalowej, z zamkiem przystosowanym do wkładek półcylindrycznych. Wprowadzenie kabli od góry i od dołu poprzez przepust szczotkowy. Kolor jasno szary RAL7035. Stopień ochrony IP40. Zestaw doszczelniający do IP54 dostępny jest jako akcesorium. HSTMWVL010 Typ szafy Liczba rzędów Wymiar zewnętrzny, SxWxG Pojemność (w parach) przy odstępie między Liczba slotów modułowych w mm łączówkami 25 mm HSTMWVL x600x220 1x12 1x100 HSTMWVL x600x220 2x12 2x100 HSTMWVL x800x220 2x26 2x250 HSTMWVL x1200x220 2x36 2x350 HSTMWVL x1300x220 3x36 3x350 HSTMWVL x1300x220 3x46 3x Telefoniczna przełącznica ścienna 1x100 par, z gniezdnikami HSTMWVL010 Telefoniczna przełącznica ścienna 2x100 par, z gniezdnikami HSTMWVL020 Telefoniczna przełącznica ścienna 2x250 par, z gniezdnikami HSTMWVL050 Telefoniczna przełącznica ścienna 2x350 par, z gniezdnikami HSTMWVL070 Telefoniczna przełącznica ścienna 3x350 par, z gniezdnikami HSTMWVL105 Telefoniczna przełącznica ścienna 3x450 par, z gniezdnikami HSTMWVL135

17 w Wkłady uszczelniające IP54 do szaf telefonicznych naściennych HSTMWVIP01 Zestaw IP54 dla HSTMWVL010 Zestaw IP54 dla HSTMWVL020 Zestaw IP54 dla HSTMWVL105/135 Zestaw IP54 dla HSTMWVL300 w Szafy stojące z gniezdnikami do łączówek LSA HSTMSVL120 HSTMSVL180 HSTMWVIP01 HSTMWVIP02 HSTMWVIP03 HSTMWVIP06 Szafy z demontowanymi ścianami bocznymi. Możliwość ustawiania w szeregu. Z zamkiem przystosowanym do wkładek półcylindrycznych. Wprowadzenie kabli od góry poprzez przepust gumowy i od dołu poprzez płytę podłogową. Kolor jasnoszary RAL7035. Stopień ochrony IP54 (przy wprowadzaniu kabli od dołu), w przeciwnym razie stopień ochrony IP40. Zestaw doposażeniowy IP54 konieczny tylko w przypadku wprowadzania kabli od góry. Typ szafy Liczba Wymiar zewnętrzny, SxWxG w Pojemność (w parach) przy odstępie między Liczba slotów modułowych rzędów mm łączówkami 25 mm HSTMSVL x2000x400 2x62 2x600 HSTMSVL x2000x400 3x62 3x600 HSTMSVL x2000x400 4x62 4x600 HSTMSVL x2000x400 5x62 5x Telefoniczna przełącznica stojąca 2x600 par, z gniezdnikami Telefoniczna przełącznica stojąca 3x600 par, z gniezdnikami Telefoniczna przełącznica stojąca 4x600 par, z gniezdnikami Telefoniczna przełącznica stojąca 5x600 par, z gniezdnikami HSTMSVL120 HSTMSVL180 HSTMSVL240 HSTMSVL300

18 w Cokoły do szaf stojących HSTSO1210 Cokół do HSTMSVL120, 100 mm Cokół do HSTMSVL120, 200 mm Cokół do HSTMSVL180, 100 mm Cokół do HSTMSVL180, 200 mm Cokół do HSTMSVL240, 100 mm Cokół do HSTMSVL240, 200 mm Cokół do HSTMSVL300, 100 mm Cokół do HSTMSVL300, 200 mm HSTSO1210 HSTSO1220 HSTSO1810 HSTSO1820 HSTSO2410 HSTSO2420 HSTSO3010 HSTSO

19 w Łączówki LSA na pręt montażowy System łączówek LSA do montażu na pręt okrągły to kompletne rozwiązanie do realizacji systemów telefonicznych, zapewniające wysoką trwałość łączeniową. W skład rozwiązania wchodzą pręty okrągłe, uchwyty do prętów do montażu na płytę jak i do szaf 19 cali. Uchwyty zapewniają rozstaw 25 lub 27,5 mm, odległość listwa listwa jest regulowana. W celu prawidłowego montażu należy stosować nakładki dystansowe. Do łączówek LSA na pręt przewidziano akcesoria w postaci nakładek opisowych, adapterów przyłączeniowych i obudów. Ochrona przepięciowa może być instalowana na moduł LSA, jako akcesorium należy użyć 2 sztuk zacisku styku uziemiającego. DANE TECHNICZNE Warunki klimatyczne: otoczenie suche lub wilgotne, bez kondensacji pary Zakres temperatur, składowanie Od -40 do +90 C (od +40 do F) Zakres temperatur, praca Od -20 do +80 C (od +4 do F) PARAMETRY MECHANICZNE Moduł przyłączeniowy ze stykami LSA do zarabiania miedzianych kabli telefonicznych poprzez tnące połączenie zaciskowe zgodnie z IEC część 4 i DIN C-EL-CL, specyfikacja przewodów (przekrój) Żyły typu drut, zarobienie 1 żyły od 0,40 do 0,80*) mm, od AWG 26 do 20 Żyły typu drut, zarobienie 2 żył o tej samej średnicy i tym samym typie od 0,40 do 0,65 mm, od AWG 26 do 22 Linka ocynowana przy zarobieniu pojedynczym od 7x0,12 do 0,32 mm, od AWG 28 do 20 Inne przewody skręcone na zapytanie. Średnica zewnętrzna (izolacja PVC i PE) nie skręcane 0,70 do 1,60 mm Połączenie specjalne 1,60 do 2,70 mm**) Liczba podłączanych żył na pin maks. 2 POWTARZALNOŚĆ ŁĄCZENIA Podczas przyłączania przewodów skręconych lub przewodów jednolitych 0, x 0,65 mm Podczas przyłączania przewodów jednolitych 0,80 mm 50 x CHARAKTERYSTYKA MATERIAŁOWA Elementy z tworzywa sztucznego PBT Palność zgodnie z UL 94 V-0 Sprężyny stykowe Mosiądz specjalny, posrebrzany w obszarze zestyków warstwą 5 m *) Po podłączeniu przewodu o średnicy = 0,65 mm, brak możliwości ponownego zastosowania dla przewodów o mniejszych średnicach! **) Możliwość dostawy wyposażenia specjalnego dla grubych przewodów izolowanych WARTOŚCI ELEKTRYCZNE (PO CZTERODNIOWYM SKŁADOWANIU W STAŁYM KLIMACIE, PRZY +40 C /104 F I 93% WILGOTNOŚCI WZGLĘDNEJ) Rezystancja izolacji żył 5 x 104 MOhm Odporność na napięcie przemienne 2 kveff Odporność na napięcie udarowe (1,2/50 μs) 3,6 kv Dopuszczalne obciążenie prądem udarowym zestyku LSA odpowiada obciążalności prądowej podłączonych żył Dopuszczalne obciążenie prądem udarowym łączówki łącznej 10 ka (przy średnicy przewodu 0,6 mm) Dopuszczalne obciążenie prądem udarowym łączówki rozłącznej 5 ka Dopuszczalne obciążenie prądem udarowym łączówki łącznej (8/20 μs) 5 ka REZYSTANCJA STYKÓW Typowo 1 mohm Gwarantowane 2,5 mohm Rezystancja łączna wraz z przerwą odłącznikową 10 mohm PARAMETRY TRANSMISYJNE Moduły przyłączeniowe LSA nadają się do następujących zastosowań komunikacyjnych Analogowe i cyfrowe usługi telefoniczne Ethernet (10BaseT) z prędkością 10 Mbit/s Token Ring z prędkością 4 lub 16Mbit/s TPDDI z prędkością 100 Mbit/s Inne usługi komunikacyjne i przesyłu danych Moduły przyłączeniowe LSA pozwalają na zastosowanie nieekranowanych i ekranowanych kabli 2- i 4-parowych. 209

20 w Łączówka LSA łączna 2/10, 10 par, na pręt montażowy Łączówki łączne są używane do zarabiania 10 par (dwużyłowych) kabli telefonicznych. Pary w łączówce usytuowane są jedna nad drugą w sposób stały i nie mogą być od siebie oddzielone (zapewniają stałe połączenie między stroną kablową i krosową). Przerwa pomiędzy stykami służy do pomiarów i testów lub do podłączania magazynów z ochroną przepięciową. Przeznaczone do prętów okrągłych. Z nadrukiem HSTRANSC0 Łączówka LSA łączna do montażu na pręt, 2/10, 10 par HSTRANSC0 w Łączówka LSA rozłączna 2/10, 10 par, na pręt montażowy Łączówki rozłączne są używane do zarabiania 10 par (dwużyłowych) kabli telefonicznych. Pary w łączówce usytuowane są jedna nad drugą, w normalnej fazie pracy stykają się ze sobą i mogą być oddzielone za pomocą zatyczki (nie jest załączona, należy zamówić oddzielnie). Przerwa pomiędzy stykami przeznaczona jest do podłączania magazynów z ochroną przepięciową. Przeznaczone do prętów okrągłych. Z nadrukiem HSTRTREN0 Łączówka LSA rozłączna do montażu na pręt, 2/10, 10 par HSTRTREN0 210 w Łączówka LSA uziemiająca 2/38, na pręt montażowy Do podłączania przewodów uziemiających (wszystkie piny przyłączeniowe są połączone ze sobą) wielożyłowych kabli telefonicznych. Przeznaczone do prętów okrągłych. Wszystkie styki zmostkowane z przyłączem uziemiającym. HSTRERDD0 Łączówka LSA uziemiająca do montażu na pręt, 2/38 HSTRERDD0

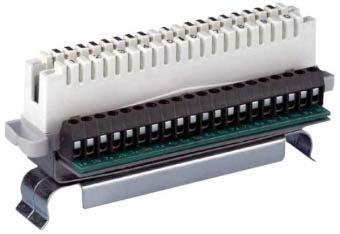

21 w Adapter przyłączeniowy do łączówek LSA na pręt montażowy 10 pinowy zacisk śrubowy do łączówki rozłącznej, przeznaczony do prętów okrągłych Łączówka rozłączna połączona z 20 przyłączami śrubowymi dla kabli o średnicy żył do 2,5 mm² po stronie krosowania. Ze stykiem ochronnym. HSTRANADA0 Zaciski śrubowe do łączówek LSA, do montażu na pręt HSTRANADA0 w Nakładka opisowa uchylna do łączówek LSA na pręt montażowy Służy do opisywania poszczególnych przewodów w łączówce, charakteryzuje się montażem wtykowym. Montaż na łączówce lub magazynie odgromników HSTZSCHK Tabliczka opisowa, uchylna HSTZSCHK w Nakładki opisowe stałe na pręt montażowy Używana do oznaczania etykietami pojedynczych łączówek lub bloku łączówek. Montowana bezpośrednio na pręt. Bez nadruków. 211 HSTRSCHM Etykieta opisowa, mocowanie do pręta HSTRSCHM

22 w Uchwyty do prętów montażowych Służy jako wspornik dla prętów. W celu prawidłowego montażu, w zależności od długości pręta należy użyć 2 lub 4 uchwytów. HSTRSTH58 Uchwyt do prętów okrągłych, rozstaw 58 mm Uchwyt do prętów okrągłych, rozstaw 86 mm HSTRSTH58 HSTRSTH86 w Pręty montażowe ze stali nierdzewnej Umożliwia montaż łączówek LSA na pręty. HSTRSM Pręt okrągły do montażu łączówek, 200 par Pręt okrągły do montażu łączówek, 300 par Pręt okrągły do montażu łączówek, 400 par Pręt okrągły do montażu łączówek, 500 par Pręt okrągły do montażu łączówek, 600 par w 19 uchwyt do modułów LSA 2/10 na pręt montażowy Dostępny w kolorze jasno szarym RAL7035 Wyposażony w 2 pręty stalowe o średnicy 12 mm. Umożliwia montaż 15 modułów LSA 2/10 Wyposażony w nakrętki klatkowe i śruby montażowe M6 Zacisk PE Wejście kabli od tyłu. HSTRSM200 HSTRSM300 HSTRSM400 HSTRSM500 HSTRSM600 HSTR19ZOL 19 uchwyt na 15 łączówek montowanych na pręt, 3U HSTR19ZOL

23 w Uchwyt dystansujący Zapewnia prawidłową odległość między modułami LSA do montażu na pręt. Gwarantuje dystans 2,5 mm. HSTZDI25 Dystans 2.5mm dla mocowania łączówek na pręt HSTZDI25 w Adapter na szynę TH35 Umożliwia montaż modułów LSA na szynę TH35. Pasuje tylko do łączówek z montażem na pręt. Na jedną łączówkę należy zastosować 2 sztuki adapterów montażowych. HSTRHSA Adapter na szynę TH35 do łączówek do montażu na pręt HSTRHSA w Adapter na szynę TH35, metalowy, śruby M5 Umożliwia instalację uchwytów montażowych do prętów lub gniezdników HSTMON na szynie TH35 za pomocą do śrub. W przypadku instalacji ochrony przepięciowej, jako akcesorium należy użyć 2 sztuk zacisku styku uziemiającego. 213 HSTMHSA Adapter na szynę TH35 do HSTMONxxx HSTMHSA

24 w Obudowa natynkowa stalowa IP42, VKA2 z prętami montażowymi Wymiary: 200x330x100 mm. 70 par (1x7 łączówek na pręt). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP42. HSTRVKA02 Telefoniczna rozdzielnica naścienna, 100 par, mocowanie na pręt HSTRVKA02 w Obudowa natynkowa stalowa IP42, VKA4 z prętami montażowymi Wymiary: 330x330x100 mm. 120 par (1x12 łączówek na pręt). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP42. HSTRVKA04 Telefoniczna rozdzielnica naścienna, 140 par, mocowanie na pręt HSTRVKA w Obudowa natynkowa stalowa IP42, VKA8 z prętami montażowymi Wymiary: 330x550x100 mm. 240 par (2x12 łączówek na pręt). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP42. HSTRVKA08 Telefoniczna rozdzielnica naścienna, 280 par, mocowanie na pręt HSTRVKA08

25 w Obudowa natynkowa stalowa IP42, VKA12 z prętami montażowymi Wymiary: 550x550x100 mm. 400 par (2x20 łączówek na pręt). Kolor biały, RAL9016. Możliwość zastosowania ochrony przeciwprzepięciowej. Stopień ochrony IP42. HSTRVKA12 Telefoniczna rozdzielnica naścienna, 420 par, mocowanie na pręt HSTRVKA12 w Magazynki bezpieczników na łączówki LSA 2/10, forma H Magazynek 2/10. Do bezpiecznika 8x6 mm. Odprowadzany prąd udarowy 5A/5kA. Na zapytanie dostępny także dla 90V. HSTUSPH0 HSTUSPH1 Magazyn bezpiecznikowy, forma H, niewyposażony Magazyn bezpiecznikowy, forma H, wyposażony w 20 sztuk bezpieczników o wymiarze 8x6 mm, 230V HSTUSPH0 HSTUSPH1 w Magazynki bezpieczników na łączówki LSA 2/10, forma F Magazynek 2/10. Do bezpiecznika 8x20 mm. Odprowadzany prąd udarowy 5A/5kA. Na zapytanie dostępny także dla 90V. 215 HSTUSPF1 Magazyn bezpiecznikowy, forma F, wyposażony w 10 sztuk bezpieczników o wymiarze 8x20 mm, 230V HSTUSPF1

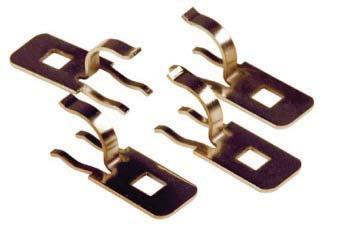

26 w Profilowany zacisk styku uziemiającego Do wprowadzenia uziemienia podczas montażu na pręcie okrągłym. Na jeden magazyn potrzebne są 2 sztuki. HSTUSPPE Profilowany zacisk styku uziemiającego HSTUSPPE w Przezroczysta osłona magazynku bezpieczników HSTUSPMA Pokrywa magazynu bezpieczników HSTUSPH1, przezroczysta HSTUSPMA w Bezpieczniki gazowe, prąd udarowy 5A/5kA, 8x6 mm 216 HSTUSP8623 Bezpiecznik 8x6 mm, 230V, forma H Bezpiecznik 8x6 mm, 90V, forma H HSTUSP8623 HSTUSP8609

27 w Bezpieczniki gazowe, prąd udarowy 5A/5kA, 8x20 mm HSTUSP8223 Bezpiecznik gazowy 8x20 mm, 230V, forma F Bezpiecznik gazowy 8x20 mm, 90V, forma F HSTUSP8223 HSTUSP8209 w Szyna uziemiająca do łączówek 2/10 Jako połączenie uziemiające pomiędzy wtyczką ochrony przeciwprzepięciowej, a gniezdnikiem lub montażowym prętem okrągłym (w przypadku pręta okrągłego w połączeniu z zaciskami styków uziemiających HSTUSPPE). HSTUSPES Szyna uziemiająca do łączówek LSA, 2/10 w Wtyczki rozdzielające 1 parowe HSTUSPES Do blokowania jednej pary w łączówkach rozłącznych LSA. 217 HSTZTRENR HSTZTRENW Wtyk rozdzielający 1 parowy, czerwony Wtyk rozdzielający 1 parowy, biały HSTZTRENR HSTZTRENW

28 w Listwa rozdzielająca 10 parowa Wtyczka rozdzielająca 10 parowa pozwala na rozłączenie 10 połączeń w łączówce rozłącznej LSA w celu zablokowania linii. HSTZTREN1 Rozdzielacz 10 par w łączówkach typu LSA 2/10 w Wtyczki mostkujące HSTZTREN1 Do mostkowania przez wetknięcie w styk środkowy łączówki łącznej lub rozłącznej 2/10. HSTZBR01 HSTZBR10 Mostek telefoniczny dla 1 pary Mostek telefoniczny dla 10 par HSTZBR01 HSTZBR10 w Przewód testowy 2/2 2-polowy 218 Z dwoma gniazdami 4 mm do wtyków typu banan Do równoległego włączenia. HSTZPSB205 Przewód testowy 2/2 z 2 wtykami typu MiniJack, 0.5m HSTZPSB205

29 w Przewód testowy 2/4 4-polowy Z czterema gniazdami 4 mm do wtyków typu banan Rozdzielający połączenie. HSTZPSB405 Przewód testowy 2/4 z 4 wtykami typu MiniJack, 0.5m HSTZPSB405 w Przewody połączeniowe YV Do wykonywania połączeń wewnątrz telekomunikacyjnych punktów rozdzielczych. HSTKYV25RB PARAMETRY ELEKTRYCZNE Rezystancja pojedynczej żyły, maks. Rezystancja kabla wielodrutowego, maks. Rezystancja izolacji żył Napięcie testowe (wartość skuteczna) Napięcie zasilające (wartość szczytowa) KONSTRUKCJA Żyła miedziana, ocynkowana, ø 0,5 mm Izolacja z PVC Wersja z wielodrutowa ze splotem otwartym OZNACZENIE TYPU Żyła miedziana, ocynkowana Izolacja z PVC OPAKOWANIA OPAK. = 100m na bębnie plastikowym Liczba drutów x ø drutu/ø drutu z izolacją 2x0,5/0,9 mm 64 Ohm/km 66 Ohm/km min. 200 MOhm x km 2500 V 900 V V Y 219 Przewód połączeniowy telefoniczny YV 2x0.5/0.9, czerwono-niebieski Przewód połączeniowy telefoniczny YV 2x0.5/0.9, biało-zielony Przewód połączeniowy telefoniczny YV 2x0.5/0.9, biało-żółty Przewód połączeniowy telefoniczny YV 2x0.5/0.9, biało-czarny Przewód połączeniowy telefoniczny YV 2x0.5/0.9, biało-czerwony Przewód połączeniowy telefoniczny YV 2x0.5/0.9, biało-czarny Przewód połączeniowy telefoniczny YV 2x0.5/0.9, biało-różowy Przewód połączeniowy telefoniczny YV 2x0.5/0.9, czarno-czerwony HSTKYV25RB HSTKYV25WU HSTKYV25WY HSTKYV25WB HSTKYV25WR HSTKYV25WS HSTKYV25WO HSTKYV25SR
