1 Dr inż. Zenon Spik POLITECHNIKA WARSZAWSKA KS-INSTAL sp. z o.o.

2 1. Podstawa prawna 2. Przygotowanie instalacji do badania 3. Narzędzia służące do pomiarów 4. Interpretacja osiągniętych wyników * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

3 1. Podstawa prawna 2. Przygotowanie instalacji do badania 3. Narzędzia służące do pomiarów 4. Interpretacja osiągniętych wyników * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

4 Warunki Techniczne Przewody powinny mieć przekrój poprzeczny właściwy dla przewidywanych przepływów powietrza oraz konstrukcję przystosowaną do maksymalnego ciśnienia i wymaganej szczelności instalacji, z uwzględnieniem Polskich Norm dotyczących wytrzymałości i szczelności przewodów. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

5 Warunki Techniczne. Załącznik nr 1: * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

6 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

7 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

8 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

9 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

10 F.3.8 Przeciek powietrza F Metoda pomiaru Szczelność dużych i złożonych sieciach przewodów wentylacyjnych można zmierzyć tylko poprzez ich podział na części (patrz PN EN 1507 i PN EN 12237). Pomiary szczelności należy wykonywać w czasie instalowania przewodów. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

11 Pomiary szczelności zgodne z rozdziałem 7 i załącznikiem F powinny być wykonywane wtedy, gdy jest to wymagane i zostanie odrębnie uzgodnione. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

12 Załącznik H (informacyjny) Ustalenia umowne W celu zapewnienia możliwości stosowania niniejszej normy zaleca się, aby umowa między inwestorem a wykonawcą instalacji zawierała następujące punkty: -Powołanie na niniejszą normę i określenie zakresu procedur kontrolnych (np. tolerancji, metod pomiarowych itd.) jak również ewentualne odstępstwa i zmiany; -Określenie odpowiedzialności za przeprowadzenie procedur kontrolnych i/lub ewentualnego nadzoru z opracowaniem projektu protokołu badań; * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

13 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

14 Zgodnie z p. 13 normy PN-EN należy wykonywać okresowe próby: - Cotygdniowe - Comiesięczne - Coroczne - W razie istotnych zmian w strukturze budynku * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

15 1. Podstawa prawna 2. Przygotowanie instalacji do badania 3. Narzędzia służące do pomiarów 4. Interpretacja osiągniętych wyników * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

16 - Pole powierzchni badanego odcinka powinno wynosić minimum 10m 2 - Pole powierzchni badanego odcinka powinno stanowić minimum 10% powierzchni sieci przewodów * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

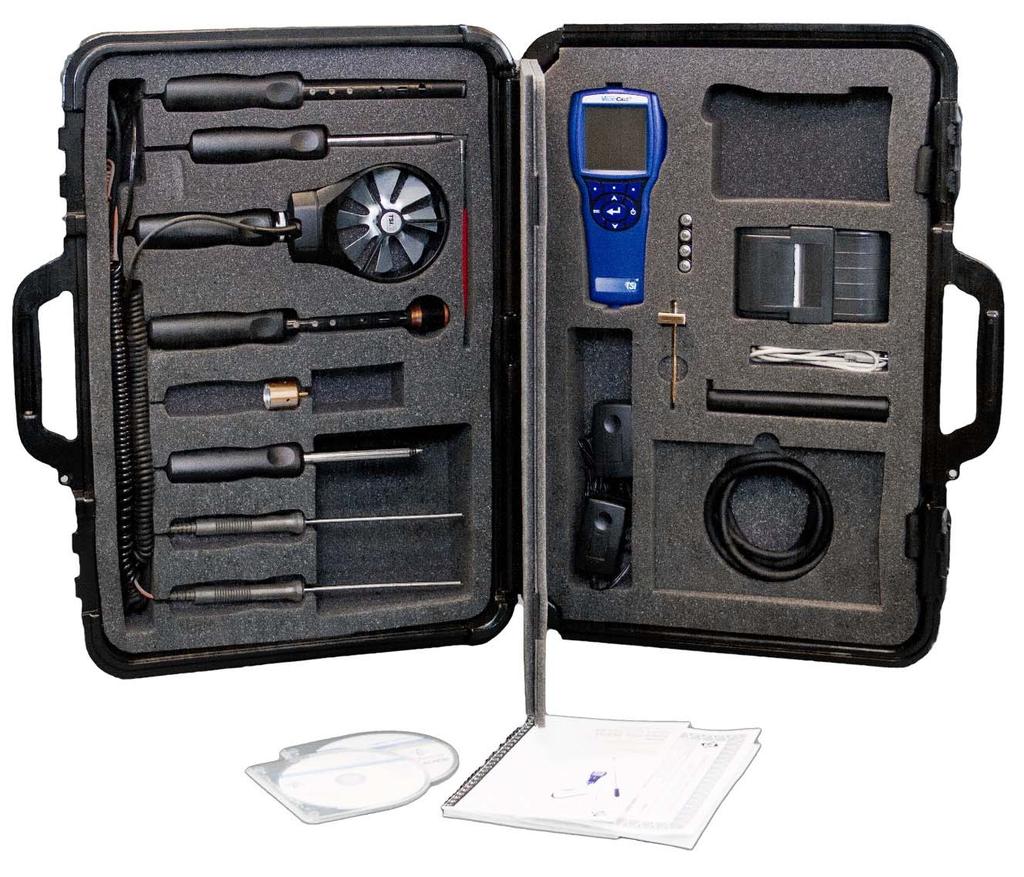

17 1. Podstawa prawna, 2. Przygotowanie instalacji do badania 3. Narzędzia służące do pomiarów 4. Interpretacja osiągniętych wyników * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

18 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

19 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

20 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

21 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

22 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

23 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

24 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

25 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

26 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

27 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

28 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

29 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

30 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

31 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

32 1. Podstawa prawna, 2. Przygotowanie instalacji do badania 3. Narzędzia służące do pomiarów 4. Interpretacja osiągniętych wyników * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

33 Kompensacja parametrów powietrza: Równanie Clapeyrona: Q v =q measurement x 293/(273+t) x p b / * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

34 1. Wymagania ogólne: Wymaga się przeprowadzenia okresowego wzorcowania układu pomiarowego, stosowanego w tej metodzie badań, zgodnie z warunkami producenta lub zgodnie ze znormalizowanym systemem zapewnienia jakości. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

35 2. Pomiar różnicy ciśnienia Różnicę ciśnienia należy mierzyć z maksymalną niepewnością równą 2,5% wartości odczytu lub 3,0Pa przyjmując większą z tych wartości. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

36 3. Pomiar ciśnienia barometrycznego Ciśnienie barometryczne należy mierzyć stosując przyrządy o maksymalnej niepewności pomiaru równej 200Pa. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

37 4. Pomiar temperatury Temperaturę należy mierzyć stosując przyrządy o maksymalnej niepewności pomiaru równej 0,5K * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

38 Wyniki badania: A. Wartości zmierzone: - Pole powierzchni przewodów, - Ciśnienie próbne - Przeciek powietrza * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

39 Wyniki badania: B. Wartości obliczone: - Wskaźnik nieszczelności - Wskaźnik graniczny nieszczelności - Uzyskaną klasę szczelności. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

40 Wyniki badania: Do badań obejmujących różne ciśnienia próbne jest zalecane wykreślenie na diagramie przecieku w funkcji ciśnienia próbnego łącznie z krzywą graniczną przecieku powietrza. * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

41 * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

42 Symulacja: Założenia: - Wydajność obliczeniowa instalacji: m 3 /h - Powierzchnia instalacji: 700 m 2 - Ciśnienie robocze: 400 Pa - Temperatura otoczenia: 10 C - Ciśnienie barometryczne: Pa * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

43 Symulacja: - Dolna granica klasy A m 3 /h 17% strumienia całkowitego - Dolna granica klasy B m 3 /h 5,8% strumienia całkowitego - Dolna granica klasy C 360 m 3 /h 1,9% strumienia całkowitego - Dolna granica klasy D 122 m 3 /h 0,6% strumienia całkowitego * Dr inż. Zenon Spik SGSP, Warszawa 30 XI 2017r.

44 Zenon SPIK
