1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Budowa wielofunkcyjnego i ogólnodostępnego boiska sportowego dla dzieci i młodzieŝy w Toruniu ADRES: Toruń ul. Storczykowa INWESTOR: Miasto Toruń BYDGOSZCZ 16 kwietnia 2007 r.

2 SST A NAWIERZCHNIE SYNTETYCZNE 1. WSTĘP PRZEDMIOT SPECYFIKACJI TECHNICZNEJ ZAKRES PRAC ZAKRES STOSOWANIE ST. 1.4 OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT PRZEKAZANIE TERENU BUDOWY.. 2. DOKUMENTACJA 3. ZABEZPIECZENIE TERENU BUDOWY. 4. OCHRONA ŚRODOWISKA W CZASIE WYKONYWANIA ROBÓT 5. OCHRONA PRZECIW POśAROWA 6. BEZPIECZEŃSTWO I HIGIENA PRACY 7. MATERIAŁY śródła UZYSKANIA MATERIAŁÓW. 7.2 MATERIAŁY NIE ODPOWIADAJĄCE WYMAGANIOM. 8. SPRZĘT. 9. WYKONANIE ROBÓT ODBIÓR TECHNICZNY ODBIOR ROBÓT ZANIKAJĄCYCH ODBIÓR CZĘŚCIOWY ODBIÓR WSTĘPNY ROBÓT ODBIÓ KOŃCOWY ROBÓT 2

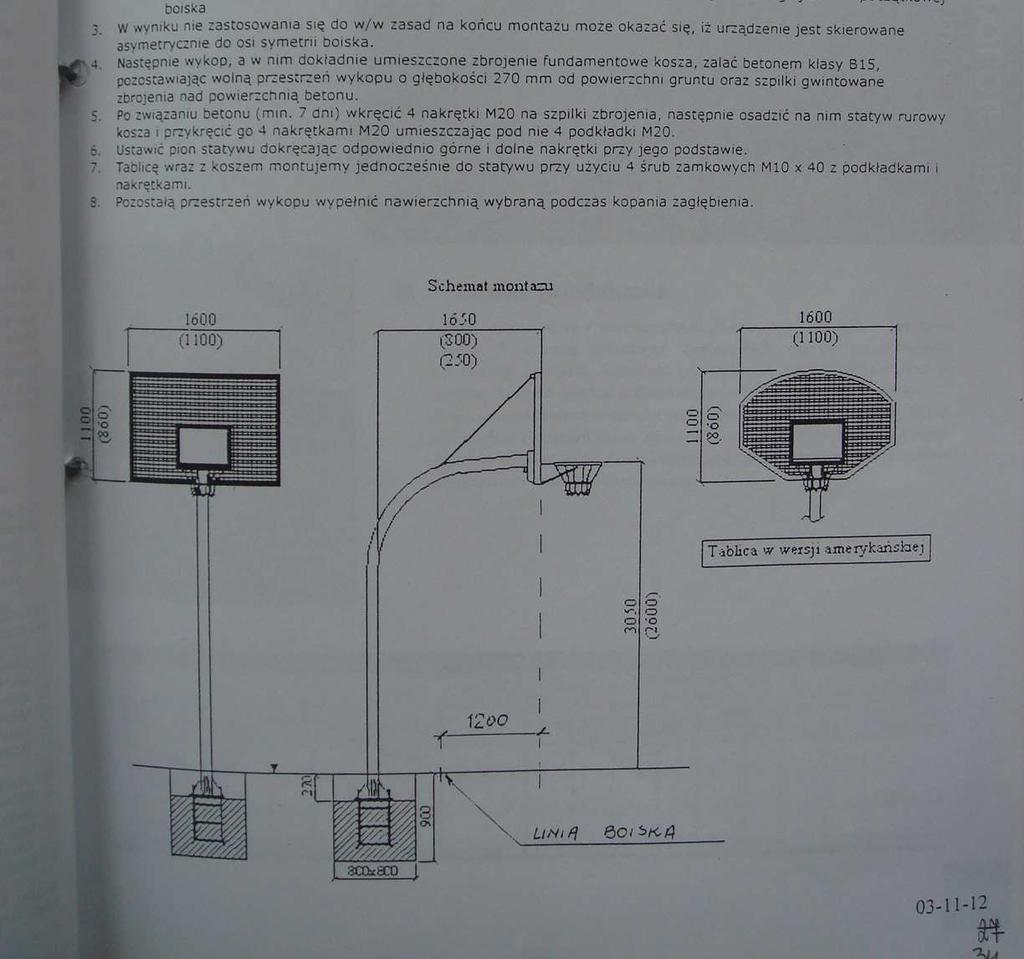

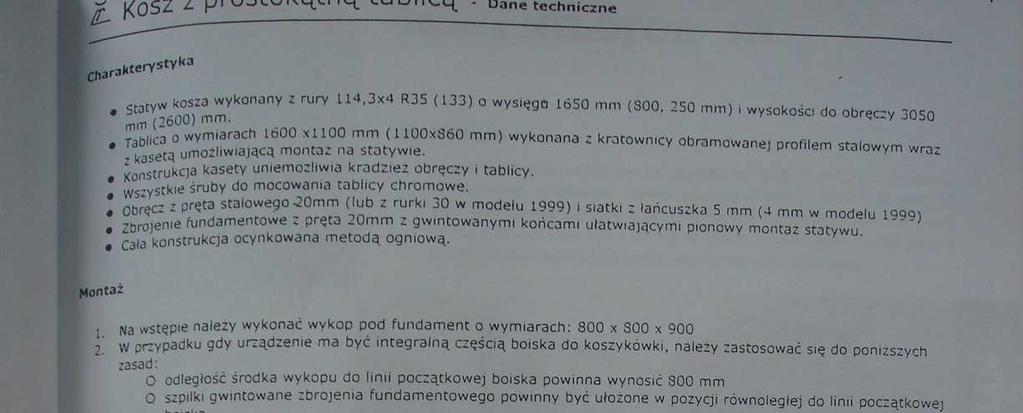

3 1. Wstęp 1.1 Przedmiot Specyfikacji Technicznej Specyfikacja techniczna ST Wymagania ogólne odnosi się do wymagań wspólnych dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru robót, które zostaną wykonane w ramach budowy wielofunkcyjnego i ogólnodostępnego boiska sportowego dla dzieci i młodzieŝy w Toruniu 1.2 Zakres prac Zakres prac obejmuje: a. wylanie nowej nawierzchni asfaltowej z zachowaniem spadku poprzecznego 0,8 % b. regulacja krawędzi boiska i montaŝ obrzeŝy betonowych c. montaŝ konstrukcji do koszykówki d. ułoŝenie pięciowarstwowej nawierzchni akrylowej e. montaŝ ogrodzenia f. montaŝ 2 wejść ( 1 x furtka + 1 wejście techniczne ) g. ułoŝenie opaski z kostki betonowej 1.3 Zakres stosowania ST Specyfikacja techniczna stanowi część dokumentów przetargowych i kontraktowych i naleŝy je stosować w zleceniu i wykonaniu robót opisanych w pkt. 1.2., dotyczących budowy boiska wielofunkcyjnego i ogólnodostępnego w Toruniu przy ul. Storczykowej 1.4 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z przedmiarem robót, ST i poleceniami InŜyniera. 3

4 1.5 Przekazanie terenu budowy Kierownik techniczny w terminie określonym w kontrakcie przekaŝe Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, lokalizację, dziennik budowy, dokumentacje i ST. Wraz z placem budowy kierownik przekaŝe Wykonawcy warunki techniczne podłączenia zaplecza do mediów. Liczniki wody i energii dostarczy i zainstaluje Wykonawca. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu pomieszczeń do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone mienie Wykonawca odtworzy i naprawi na własny koszt. 2. Dokumentacja Specyfikacja techniczna oraz dodatkowe dokumenty przekazane przez kierownika Wykonawcy stanowią część kontraktu, a wymagania wyszczególnione w choć jednym z nich są obowiązujące dla Wykonawcy tak jakby zawarte były w całej dokumentacji. Wykonawca nie moŝe wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Kierownika, który dokona odpowiednich zmian lub poprawek. Wszystkie wykonane roboty i dostarczone materiały będą zgodne z dokumentami przetargowymi i ST. Dane określone w ST będą uwaŝane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie będą w pełni zgodne z dokumentacją lub ST i wpłynie to na niezadawalającą jakość elementów pomieszczeń, to takie materiały będą niezwłocznie zastąpione innymi a roboty rozebrane na koszt Wykonawcy. 4

5 3. Zabezpieczenie terenu budowy Wszystkie ogrodzenia, znaki zapory i inne urządzenia zabezpieczające będą akceptowane przez Kierownika. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Fakt przystąpienia do robót Wykonawca obwieści publicznie przed ich rozpoczęciem w sposób uzgodniony z Kierownikiem oraz przez umieszczenie w miejscach i ilościach określonych przez Kierownika tablic informacyjnych, których treść będzie zatwierdzona przez Kierownika. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, Ŝe jest włączony w cenę kontraktu. 4. Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy wykańczania robót Wykonawca będzie: a) utrzymywać teren budowy we właściwym porządku, b) podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób, własności społecznej i innych, a wynikające ze skaŝenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. 5. Ochrona przeciwpoŝarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpoŝarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpoŝarowy, wymagany przez odpowiednie przepisy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszystkie straty spowodowane poŝarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy. 5

6 6. Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. Szczegóły zawarte będą w przedłoŝonym przez Wykonawcę i zatwierdzonym przez Kierownika Planie zapewnienia bezpieczeństwa. Uznaje się, ze wszelkie koszty związane z wypełnieniem wymagań określonych powyŝej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej. 7. Materiały 7.1 Źródła uzyskania materiałów Co najmniej na tydzień przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca oraz jego wszyscy podwykonawcy i poddostawcy przedstawi do zatwierdzenia Kierownikowi szczegółowe informacje dotyczące proponowanego źródeł wytwarzania, zamawiania lub wydobywania tych materiałów i odpowiednie świadectwa i wszystkie wymogi przytoczone w tym zakresie przez Prawo Budowlane oraz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998r w sprawie aprobat kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych. Zatwierdzenie partii (części) materiałów z danego źródła nie oznacza automatycznie, Ŝe wszelkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, Ŝe materiały uzyskane z dopuszczalnego źródła w sposób ciągły spełniają wymagania Specyfikacji technicznej w czasie postępu robót. Podbudowa asfaltowa- to najbezpieczniejszy rodzaj podłoŝa stosowany przy montaŝu trawy syntetycznej, zalecany przez producentów tego rodzaju nawierzchni. Zapewnia długoletnią Ŝywotność i stabilność. Podbudowę naleŝy wykonać ze spadkiem wynoszącym od 0,5 % do 0,8%.Wodę z powierzchni boiska odprowadzić naleŝy za pomocą odwodnienia liniowego. 6

7 Nawierzchnia akrylowa - Nowoczesna i estetyczna nawierzchnia sportowa. Zapewnia długotrwałą Ŝywotność. Przed jej ułoŝeniem naleŝy zadbać o staranne wykonanie podbudowy asfaltowej bowiem producenci tych nawierzchni nie dopuszczają ich układania jeŝeli występują róŝnice w wysokości podłoŝa przekraczające 7 mm. Przed ułoŝeniem nawierzchni podbudowę asfaltową dokładnie oczyścić ze wszelkiego rodzaju zanieczyszczeń biologicznych i mechanicznych., dokładnie zagruntować preparatem gruntującym a następnie przystąpić do układania kolejnych warstw. NaleŜy ściśle przestrzegać temperatury otoczenia i wilgotności zalecanych przez producenta masy akrylowej. 7.2 Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złoŝone w miejscu wskazanym przez Kierownika. Jeśli kierownik zezwoli Wykonawcy na uŝycie tych materiałów do innych robót, niŝ te do których zostały zakupione, to koszt tych materiałów zostanie przewartościowany przez kierownika. KaŜdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem. 8. Sprzęt Wykonawca zobowiązany jest do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt uŝywany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w zestawieniu sprzętu, zaakceptowanym przez Kierownika. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonywania robót ma być utrzymywany w dobrym stanie technicznym i gotowości do pracy. Sprzęt ma być zgodny z normami ochrony środowiska i przepisami dotyczącymi jego uŝytkowania. Wykonawca przedstawi kierownikowi kopię dokumentów potwierdzających dopuszczenie sprzętu do uŝytkowania, tam gdzie jest to wymagane przepisami. 7

8 9. Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z kontraktem oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentami prowadzonych robót, wymaganiami ST oraz poleceniami Kierownika. Decyzje Kierownika dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w kontrakcie i w ST a takŝe w normach i wytycznych. Przy podejmowaniu decyzji Kierownik wyniki materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniu materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozwaŝaną kwestię. 10. Odbiór robót W zaleŝności od ustaleń odpowiednich ST, roboty podlegają następującym etapom odbioru: a) odbiorowi robót zanikających i ulegających zakryci, b) odbiorowi częściowemu, c) odbiorowi wstępnemu, d) odbiorowi końcowemu 10.1 Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na końcowej ocenie ilości i jakości wykonywanych robót, które w danym procesie realizacji ulegają zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonywany w czasie umoŝliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Kierownik. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy i jednoczesnym powiadomieniem Kierownika. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niŝ w ciągu 3 dni od daty zgłoszenia wpisem do Dziennika Budowy i powiadomienia o tym fakcie Kierownika. 8

9 10.2 Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze wstępnym robót. Odbioru robót dokonuje Kierownik Odbiór wstępny robót Odbiór wstępny polega na ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru będzie stwierdzona przez Wykonawcę wpisem do dziennika Budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Kierownikowi. Odbiór wstępny robót nastąpi w terminie ustalonym w dokumentach kontraktowych, licząc od dnia potwierdzenia przez Kierownika zakończenia robót i przyjęcia dokumentów. Odbioru wstępnego dokona komisja wyznaczona przez zamawiającego w obecności Kierownika i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłoŝonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacja przetargową i ST Odbiór końcowy Odbiór końcowy polega na ocenie wykonania robót związanych z usunięciem wad stwierdzonych przy odbiorze wstępnym i zaistniałych w okresie gwarancyjnym. Odbiór końcowy będzie dokonywany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 10.3 Odbiór wstępny robót 11. Postanowienia końcowe Przy realizacji zadania naleŝy bezwzględnie przestrzegać przepisów zawartych w: - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego (Dz. U. Nr 202 poz. 2072). - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz. U. Nr 47 poz. 401). 9

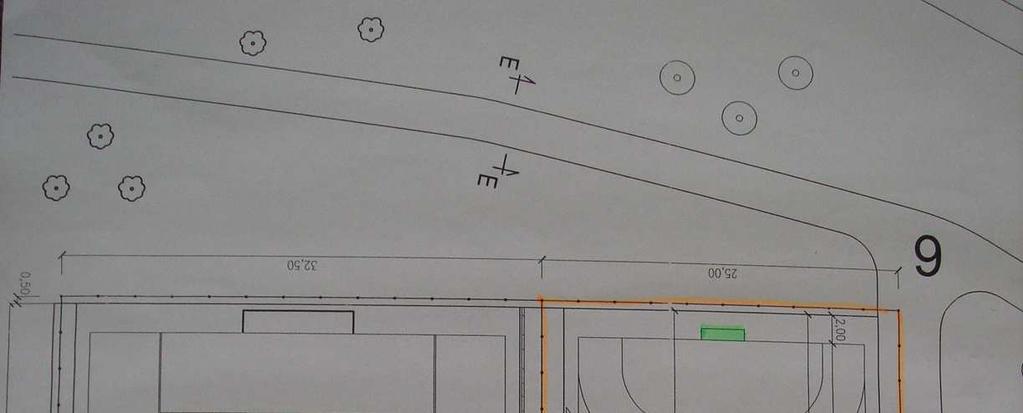

10 I OPIS TECHNICZNY ZAWARTOŚĆ DOKUMENTACJI II RYSUNKI: 1/ Projekt zagospodarowania terenu 1:500 B-01 2/ Plan boisk sportowych 1:250 B-02 3/ Konstrukcja boiska wielofunkcyjnego A- A B-03 4/ Konstrukcja boiska piłkarskiego B-B B-04 5/ Konstrukcja skateparku C-C B-05 6/ Konstrukcja placu dla dzieci D-D B-06 7/ Konstrukcja chodników E-E B-07 8/ Konstrukcja wsporcza pod siedziska B-08 9/ Konstrukcja parkingu F-F B-09 10/ Konstrukcja drogi do parkingu G-G B-10 11/ Ogrodzenie B-11 III ZAŁĄCZNIKI: 1/ Zaświadczenia o wpisie projektanta na listę członków Izby Samorządu Zawodowego Z-1 2/ Kopie uprawnień zawodowych Z-2 3/ Oświadczenie projektantów Z-3 4/ Wypis i wyrys z planu zagospodarowania przestrzennego Z-4 5/ Tablica do koszykówki Z-5 6/ Wytyczne ogrodzenia Z-6 7/ Wytyczne dla odwodnienia liniowego Z-7

11 I. OPIS TECHNICZNY 1. Podstawa opracowania - umowa zawarta między Inwestorem i Wykonawcą - uzgodnienia z Inwestorem - mapa sytuacyjno-wysokościowa 1:500 - Polskie Normy 2. Lokalizacja inwestycji Planowana inwestycja została usytuowana na działce nr ewid.: 731/2 w Toruniu przy ulicy Storczykowej. Teren lokalizacji rozpatrywanej inwestycji jest własnością Inwestora, a jego przeznaczenie jest zgodne z ustaleniami zagospodarowania przestrzennego. 3. Cel opracowania Celem opracowania jest uzyskanie zgody na budowę CENTRUM SPORTU I REKREACJI DLA DZIECI I MLODZIEśY W TORUNIU PRZY UL. STORCZYKOWEJ. Nowoczesne boiska mają zapewnić warunki i bezpieczeństwo do uprawiania sportów.

12 4. Istniejący stan zagospodarowania Na rozpatrywanej działce o numerze 731/2 w północnej części znajdują się rurociągi ciepłownicze. Pozostała część działki jest niezabudowana i nieuzbrojona. 5. Opis projektowanych obiektów 5.1 Boisko wielofunkcyjne W północnej części działki zlokalizowano boisko wielofunkcyjne o wymiarach 44mx22m. Zaprojektowano trwałą i nowoczesną nawierzchnię akrylową o grubości 2mm. Na warstwie podsypki piaskowej ułoŝyć podbudowę z tłucznia o gr. 20cm. Na podbudowie wylać warstwę asfaltobetonu o grubości 6cm ze spadkiem poprzecznym 0,8%. Następnie wykonać nawierzchnię akrylową zgodnie z wytycznymi producenta. Granice boiska wyznaczone będą przez obrzeŝa betonowe o wymiarach 6cm x 20cm układane na ławie betonowej z oporem. Boisko wyposaŝone będzie w typowe tablice do koszykówki montowane na wysięgnikach. Wysięgniki przykręcone będą do fundamentów betonowych usytuowanych za linią boiska. Szczegóły wysięgników, tablic, koszy i fundamentów wg załącznika Z-4. Boisko wykonać ze spadkiem poprzecznym 0.8% w kierunku projektowanego odwodnienia liniowego. Boisko wyposaŝone będzie w typowe bramki aluminiowe do piłki ręcznej o wymiarach w świetle 3,0m x 2,0m. 5.2 Boisko piłkarskie Obok boiska wielofunkcyjnego zlokalizowano boisko piłkarskie o wymiarach 30m x 60m. Zaprojektowano trwałą i nowoczesną nawierzchnię z trawy syntetycznej o wysokości 25mm, układanej na 6cm warstwie z kostki betonowej. Kostkę ułoŝyć na 6cm warstwie z betonu B12,5 za pośrednictwem 3 4cm podsypki piaskowo-cementowej. Warstwę podbudowy betonowej wykonać na podsypce piaskowej grubości 10cm zagęszczonej do Jd>0,5. Granice boiska wyznaczone będą przez obrzeŝa betonowe o wymiarach

13 6cm x 20cm układane na ławie betonowej z oporem. Na boisku ustawione będą bramki do piłki noŝnej typu JUNIOR o wymiarach 5,00x2,00 m. Bramki posiadają konstrukcję aluminiową. Waga 35 kg. Bramki muszą spełniać normy F.I.F.A. Boisko wykonać ze spadkiem poprzecznym 0.8% w kierunku projektowanego odwodnienia liniowego. Projektowane odwodnienie połączone będzie do projektowanej studzienki chłonnej. 5.3 Skatepark Na wschód od projektowanych boisk usytuowano skatepak o wymiarach 50m x25m Przyjęto trwałą i nowoczesną nawierzchnię akrylową o grubości 2mm. Na warstwie podsypki piaskowej ułoŝyć podbudowę z tłucznia o gr. 20cm. Na podbudowie wylać warstwę asfaltobetonu o grubości 6cm ze spadkiem poprzecznym 0,8%. Następnie wykonać nawierzchnię akrylową zgodnie z wytycznymi producenta. Granice boiska wyznaczone będą przez obrzeŝa betonowe o wymiarach 6cm x 20cm układane na ławie betonowej z oporem. WyposaŜenie wg złącznika. 5.4 Plac zabaw dla dzieci i młodzieŝy Na zachód od projektowanych boisk usytuowano plac zabaw dla dzieci i młodzieŝy. Przyjęto plac o średnicy 16 metrów o nawierzchni akrylowej o grubości 2mm. Na warstwie podsypki piaskowej ułoŝyć podbudowę z tłucznia o gr. 20cm. Na podbudowie wylać warstwę asfaltobetonu o grubości 6cm ze spadkiem poprzecznym 0,8%. Następnie wykonać nawierzchnię akrylową zgodnie z wytycznymi producenta. Granice placu wyznaczone będą przez obrzeŝa betonowe o wymiarach 6cm x 20cm układane na ławie betonowej z oporem. WyposaŜenie placu wg złącznika.

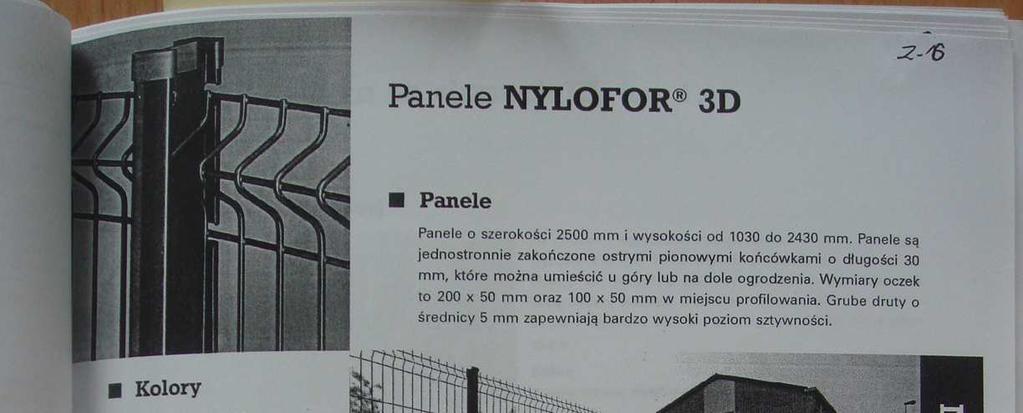

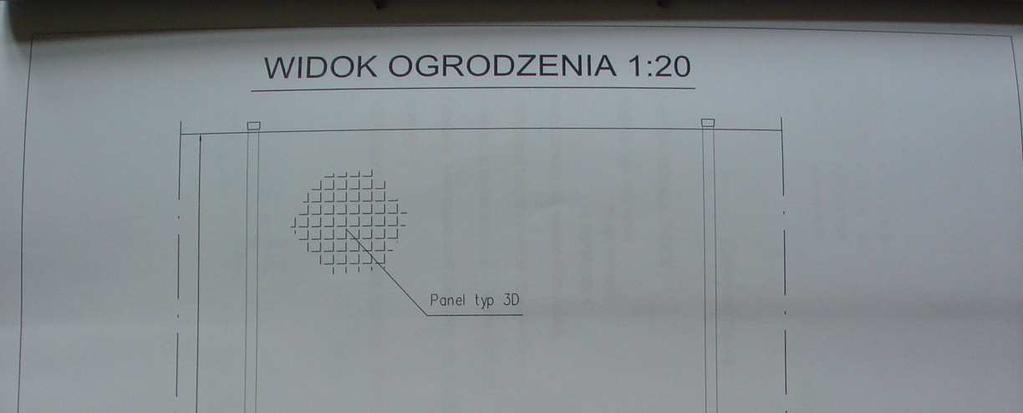

14 5.5 Chodniki z kostki betonowej o grubości 6cm Przy boiskach i w na terenach zielonych przewidziano chodniki z kostki betonowej o grubości 6cm. Kostkę ułoŝyć na 6cm warstwie z betonu B12,5 za pośrednictwem 3 4cm podsypki piaskowo-cementowej. Warstwę podbudowy betonowej wykonać na podsypce piaskowej grubości 10cm zagęszczonej do Jd>0,5. Wokół chodników zaprojektowano obrzeŝa betonowe 6cmx20cm układane na ławach betonowych z oporem. 5.6 Ogrodzenie boisk Wokół boisk zaprojektowano ogrodzenie według systemu Nylofor 3D o wysokości 4,0m. Boiska między sobą przedzielono tym samym ogrodzeniem. W kaŝdym ogrodzeniu przewidziano jedną bramę o szerokości 2,5m umoŝliwiającą wjazd sprzętu i jedną furtkę o szerokości 1,25m. Konstrukcję nośną ogrodzenia stanowią słupy z rur stalowych, 80mm x 80mm x 2mm o rozstawie co 2,5m. Przewidziano osadzenie słupów w projektowanych stopach betonowych. W skrajnych polach między słupami przewidziano skratowania z rur (słupy podporowe). Na słupach zamontować zgrzewane panele o oczkach prostokątnych i poziomym wygięciu zapewniającym wysoką sztywność. Przyjęto panele o wysokości 2,0m mocowane w dwóch poziomach jeden nad drugim. Panele wykonane są z ocynkowanych drutów, a następnie malowane metodą proszkową. Słupy są ocynkowane i pokryte proszkiem poliestrowym. Mocowanie paneli do słupów według rozwiązań systemowych. Wykaz materiałów na ogrodzenie wg załącznika. Słupki zabetonować betonem klasy B15 w wykonanych wcześniej otworach 30 x 30 cm i głębokości 110 cm. Górę fundamentów wykonać 10 cm poniŝej projektowanego poziomu kostki betonowej.

15 5.7 Siedziska Przy boiskach i skateparku zaprojektowano siedziska. Przyjęto typowe, stadionowe, tworzywowe siedziska przykręcane do konstrukcji stalowej. Konstrukcję wsporczą pod siedziska zaprojektowano w postaci segmentów. Ze względu na transport i montaŝ segmenty moŝna podzielić na 2,5m odcinki skręcane na montaŝu. Podpory konstrukcji przyjęto co 1,25m. Przyjeto mocowanie konstrukcji do podłoŝa kołkami rozporowymi Hilti o średnicy 16mm Odwodnienie W projekcie przewidziano odwodnienie boiska za pośrednictwem odwodnienia liniowego typu Hauraton. Woda opadowa z korytek odwadniających odprowadzona będzie do studzienek chłonnych, ze względu na brak w sąsiedztwie kanalizacji deszczowej. Włączenie do studzienek chłonnych nastąpi za pomocą rur kanalizacyjnych kielichowych PVC o średnicy 160mm, łączonych na wcisk. Rury układać na podsypce Ŝwirowej o grubości min 15cm. Korytka odwodnieniowe z kratkami ze stali ocynkowanej ułoŝyć na podlewce z betonu B Parking dla samochodów osobowych W północnej części przy boiskach zaprojektowano parking dla samochodów osobowych. Nawierzchnię przyjęto z kostki betonowej o grubości 8 cm. Kostkę ułoŝyć na 10 cm podkładzie z betonu klasy B20 za pośrednictwem 3-4 cm warstwy podsypki cementowo-piaskowej. Warstwę podbudowy ułoŝyć na 20 cm warstwie podsypki piaskowej o pełnym stosie okruchowym. Podsypkę zagęścić do Jd>0,95. Kształt boczny kostek umoŝliwia ich wzajemne klinowanie i zazębianie się, a po wypełnieniu spoin piaskiem i zatarciu cała nawierzchnia będzie pracować jako

16 nawierzchnia monolityczna. Wokół nawierzchni z kostki zaprojektowano krawęŝniki betonowe 15cm x 30cm układane na ławach betonowych z oporem. Spadki poprzeczne przyjęto 2%. 6. Kolorystyka Proponuje się następującą kolorystykę obiektów: Chodniki z kostki betonowej w kolorze szarym. Konstrukcja pod siedziska w kolorze zielonym lub niebieskim. Siedziska w kolorze Ŝółtym. Ogrodzenie boiska słupki i siatka w kolorze zielonym. Ostateczne kolory uzgodnić z Inwestorem! 7. Malowanie konstrukcji stalowych Konstrukcje stalowe oczyścić do II stopnia czystości i pomalować zestawem antykorozyjnym: - farba gruntująca 1x EPINOX 98 ( 40 µm ) - farba podkładowa 1x EPINOX 98 ( 40 µm ) - farba nawierzchniowa 1x EMAPUR ( 50 µm ) 8. Kolejność czynności przy układaniu nawierzchni z kostki betonowej - usunięcie humusu i warstwy gruntu do ustalonego poziomu - wyrównanie, wyprofilowanie i zagęszczenie odkrytej powierzchni ( np. płytą wibracyjną ) - wykonanie podbudowy betonowej wraz z dylatacjami - ułoŝenie kostki na warstwie podsypki piaskowo-cementowej - wypełnienie spoin materiałem piaskowym uŝytym do podsypki (frakcja piasku do 2mm ) - ubijanie wibratorem z płytą gumą

17 9. Uwagi! 9.1 Podane w dokumentacji materiały stanowią propozycję projektanta i są zgodne z programem prac zgodnie z ustawą Prawo Zamówień Publicznych art.29 ust. 3 Wykonawca ma prawo zastosować kaŝdy inny równowaŝny wyrób. 9.2 W dokumentacji w stosunku do gruntów sypkich projektant posługuje się stopniem zagęszczenia Jd. (stosunek zagęszczenia istniejącego w naturze do największego moŝliwego zagęszczenia danego gruntu). 0,33 < Jd < 0,67 - grunt średnio zagęszczony 0,67, Jd < 1,0 - grunt zagęszczony 9.3 W projekcie przyjęto ogrodzenie boiska wielofunkcyjnego o wysokości 4,0m!! W załączniku podano jedynie wytyczne montaŝu przyjętego typu ogrodzenia, a jego gabaryty mogą się róŝnić od przyjętego w projekcie. Furtką i bramę przyjęto typową, dla systemu Nylofor 3D przyjętego w projekcie.
