1 KOMPUTEROWY ZESTAW POMIAROWY KZP-RWI BEZINWAZYJNY POMIAR PRZEPŁYWU Z REJESTRACJĄ DANYCH KZP = Komputerowe Zestawy Pomiarowe przepływomierz bezinwazyjny + urządzenie rejestrujące + oprogramowanie FlowStory KZP firmy ALFINE-TIM. KZP-RWI = Komputerowy Zestaw Pomiarowy z przepływomierzem bezinwazyjnym typu hand-held jest przeznaczony do opomiarowania przepływu wody i cieczy czystych płynących rurociągami całkowicie wypełnionymi, z rejestracją danych pomiarowych. CENA jest znacząco niższa w stosunku do porównywalnych przyrządów dostępnych na rynku. KZP WPROWADZENIE KZP to rodzina Komputerowych Zestawów Pomiarowych. Standardowo w skład każdego zestawu wchodzi przepływomierz bezinwazyjny oraz urządzenie rejestrujące. Elementy te spaja dedykowane oprogramowanie FlowStory KZP firmy ALFINE-TIM do rejestracji i wizualizacji wyników pomiarów oraz konfiguracji przepływomierza. KZP jest dobierany stosownie do potrzeb zarówno co do typu przepływomierza bezinwazyjnego jak i typu urządzenia rejestrującego (np. netbook). Przykładowe konfiguracje: KZP-RWI KZP-ZDI-05 KZP-ZDI-05-EC z przepływomierzem ZDI-RWI hand-held + netbook z przepływomierzem ekonomicznym ZDI-05 + netbook z przepływomierzem ekonomicznym ZDI-05-EC z funkcją pomiaru energii cieplnej + netbook Urządzenie rejestrujące z oprogramowaniem może być dostarczone z przepływomierzem lub istnieje możliwość dostosowania oprogramowania do urządzenia posiadanego już przez użytkownika (np. laptop, netbook z systemem operacyjnym Windows XP / 7 / 8 lub tablet, smartfon w przygotowaniu). Firma ALFINE-TIM dostarcza kompletne i sprawdzone zestawy pomiarowe, gotowe do pracy na obiekcie po włączeniu zasilania. Przyszły użytkownik może być na żywo przeszkolony na stanowisku pomiarowym ALFINE-TIM w zakresie obsługi zestawu pomiarowego i rejestracji danych. tel fax: biuro@alfine.pl 1/8

2 KZP-RWI ZESTAW POMIAROWY KZP-RWI jest zestawem przeznaczonym do bezinwazyjnych diagnostycznych pomiarów i rejestracji przepływu wody i cieczy czystych w rurociągach całkowicie wypełnionych. KZP-RWI składa się z bezinwazyjnego przepływomierza ZDI-RWI typu hand-held oraz netbooka z oprogramowaniem FlowStory KZP firmy ALFINE-TIM. Przepływomierz ZDI-RWI to sondy pomiarowe oraz przetwornik elektroniczny. Przenoszenie między punktami pomiarowymi tych elementów oraz wyposażenia dodatkowego ułatwia walizka transportowa, solidna i odporna na narażenia mechaniczne. Sondy pomiarowe Bezinwazyjne sondy pomiarowe są dobierane stosownie do średnicy rurociągu oraz temperatury cieczy płynącej. Sondy pomiarowe są instalowane na powierzchni rurociągu: bez zatrzymywania procesu, bez kontaktu z cieczą płynącą, bez względu na ciśnienie w rurociągu, bez przecinania lub nawiercania rurociągu, bez części ruchomych, bez spadku ciśnienia. SPS1H070 SPS1H140 SPM1H070 SPM1H140 Sondy pomiarowe małe standardowe rurociągi DN 25 DN 100 / temperatura cieczy płynącej (0 70) o C Sondy pomiarowe małe wysokotemperaturowe przeznaczone dla doraźnych / uruchomieniowych / diagnostycznych / krótkookresowych pomiarów kontrolnych rurociągi DN 25 DN 100 / temperatura cieczy płynącej (0 140) o C Sondy pomiarowe średnie standardowe rurociągi DN 80 DN 700 / temperatura cieczy płynącej (0 70) o C Sondy pomiarowe średnie wysokotemperaturowe przeznaczone dla doraźnych / uruchomieniowych / diagnostycznych / krótkookresowych pomiarów kontrolnych rurociągi DN 80 DN 700 / temperatura cieczy płynącej (0 140) o C Do wygodnego i stabilnego montażu sond pomiarowych na rurociągu mogą być zastosowane opaski zaciskowe lub łańcuszki z napinaczami STRONGMAN lub statywy. tel fax: biuro@alfine.pl 2/8

3 Przetwornik elektroniczny ZDI-RDI hand-held Użytkownik może być na żywo przeszkolony na stanowisku pomiarowym ALFINE-TIM w zakresie obsługi zestawu pomiarowego i rejestracji danych. Rozpiętość mierzalnych prędkości przepływu: 0.01 m/s 15 m/s w obu kierunkach.! W badaniach testowych na stanowisku firmy ALFINE-TIM mierzono przy prędkości przepływu 2 mm/s. Właściwość ta jest przydatna przy detekcji wycieków i nieszczelności. Dokładność pomiaru (w warunkach referencyjnych): typowo ( 1 ±2)% dla v > 0.3 m/s lub (±0.006) m/s dla v < 0.3 m/s. Metoda pomiarowa: Transit Time. Przepływomierz jest lekki, poręczny, łatwy w instalacji i obsłudze, posiada bogate menu. Do konfiguracji i przeglądania danych służy klawiatura z 18-toma przyciskami. Przepływomierz posiada wbudowane zaawansowane algorytmy autodiagnostyczne jakości pomiarów. Przepływomierz jest wyposażony w wyjście komunikacji cyfrowej RS232 wykorzystywane przy przekazie danych do urządzenia rejestrującego. Przepływomierz jest wyposażony w 3 wewnętrzne sumatory (w przód w tył netto). Przetwornik elektroniczny jest wyposażony wyświetlacz LCD z czterema liniami znaków; przykładowe eksponowane parametry w zależności od konfiguracji: wartość przepływu, stan sumatora (przepływ w przód lub w tył lub netto), prędkość przepływu, jakość sygnału. Mierzone mogą być praktycznie wszelkie standardowe ciecze jak: woda i inne ciecze czyste lub lekko zanieczyszczone (< ppm lub <2% cząstek mniejszych niż 100 m). Zalecenia instalacyjne dla sond pomiarowych, dotyczące odcinków prostych: na napływie 10 x DN (min), na wypływie 5 x DN (min) (DN = średnica rurociągu). Zasilanie z wewnętrznych baterii Ni-MH (praca do 10 h na obiekcie). Wymiary i masa przetwornika: 200 x 90 x 30 mm; 514 g z bateriami. tel fax: biuro@alfine.pl 3/8

4 Oprogramowanie FlowStory KZP Oprogramowanie FlowStory KZP opracowane w firmie ALFINE-TIM, zaimplementowane w urządzeniu rejestrującym, umożliwia rejestrację i wizualizację wyników pomiarów oraz parametryzację przepływomierza. Oprogramowanie jest elastyczne, może być dopasowane do rodzaju współpracujących urządzeń tworzących Komputerowy Zestaw Pomiarowy KZP. Przykład KZP-RWI z przepływomierzem bezinwazyjnym ZDI-RWI typu hand-held Odwzorowanie wyświetlacza ZDI-RWI hand-held Graficzny wskaźnik trendu z ostatnich 6-ciu minut pomiaru Logger ON / OFF rozpoczęcie / zakończenie rejestracji Wybór okresu próbkowania Pasek postępu Odwzorowanie klawiatury ZDI-RWI hand-held Dane pomiarowe i parametry jakościowe tel fax: biuro@alfine.pl 4/8

5 Opis oprogramowania FlowStory KZP Na ekranie urządzenia rejestrującego są prezentowane: I ćwiartka bieżące dane pomiarowe w trybie on-line. Prezentowany wykres ma charakter wskaźnika trendu z ostatnich 6-ciu minut pomiaru. Skala wykresu dopasowuje się automatycznie do maksymalnej wartości sygnału z przepływomierza. Umożliwia to zaobserwowanie zjawisk niepożądanych lub niespodziewanych (np. zakłócenia, nagła zmiana wartości sygnału pomiarowego). II ćwiartka odwzorowanie wyświetlacza przetwornika elektronicznego ZDI-RWI handheld (cztery linie znaków). III ćwiartka odwzorowanie przycisków do konfiguracji, z przetwornika elektronicznego ZDI-RWI hand-held. IV ćwiartka podgląd aktualnych rejestrowanych danych pomiarowych i parametrów jakościowych: Flow wartość przepływu Velocity prędkość przepływu POS Total stan sumatora w przód NEG Total stan sumatora w tył NET Total stan sumatora netto Signal jakość sygnału Quality jakość pomiaru. Konfiguracja przepływomierza (np. wybór rodzaju cieczy płynącej, średnicy rurociągu, materiału rurociągu, jednostki przepływu, jednostki sumatora itp.) może być przeprowadzona albo przy użyciu klawiatury przetwornika elektronicznego ZDI-RWI hand-held albo przy użyciu przycisków na ekranie netbooka. Dostęp do poszczególnych opcji Menu uzyskuje się po naciśnięciu przycisku M (= Menu) i odpowiedniego numeru, np. M12 = Pipe Wall Thickness = Grubość ścianki rurociągu itd. Każda zmiana konfiguracji jest równocześnie odwzorowana zarówno na wyświetlaczu przetwornika elektronicznego jak i na ekranie netbooka. Wybrane parametry rejestracji mogą być konfigurowane. Okres próbkowania można wybierać z listy rozwijanej, w zakresie od 5 sekund do 15 minut, stosownie do dynamiki przepływu. Standardowo okres próbkowania wynosi 15 sekund. Każda zarejestrowana próbka posiada znacznik czasowy. Na pasku postępu jest obrazowany upływ czasu między kolejnymi próbkami. Przycisk Logger umożliwia wybór statusu rejestracji: ON = rozpoczęcie rejestracji, OFF = zakończenie rejestracji. Maksymalna liczba zarejestrowanych próbek pomiarowych zależy od pojemności pamięci urządzenia rejestrującego. Dane pomiarowe można zapisać w formacie csv, w pliku o dowolnej nazwie (np. zawierającej opis identyfikujący miejsce pomiarowe oraz numer serii pomiarowej). tel fax: biuro@alfine.pl 5/8

6 Opis oprogramowania FlowStory KZP (cd) Zarejestrowane dane mogą być przeniesione, w celu dalszej obróbki, do arkusza kalkulacyjnego typu Excel (składnik MS Office lub Open Office). Dla ułatwienia, w górnym wierszu tabeli powtórzone są nazwy dla parametrów zapisanych w poszczególnych kolumnach. Zachowane są jednostki ustalone na etapie konfiguracji przepływomierza. Możliwe jest drukowanie wykresów i bilansów tworzonych z zarejestrowanych danych. Urządzenie rejestrujące Standardowym urządzeniem rejestrującym wchodzącym w skład zestawu KZP-RWI jest netbook. Przekątna ekranu 10,1" Nominalna rozdzielczość 1024 x 600 Dysk twardy Zainstalowany system operacyjny 250 GB Microsoft Windows 7 Starter PL (wersja 32-bitowa) tel fax: biuro@alfine.pl 6/8

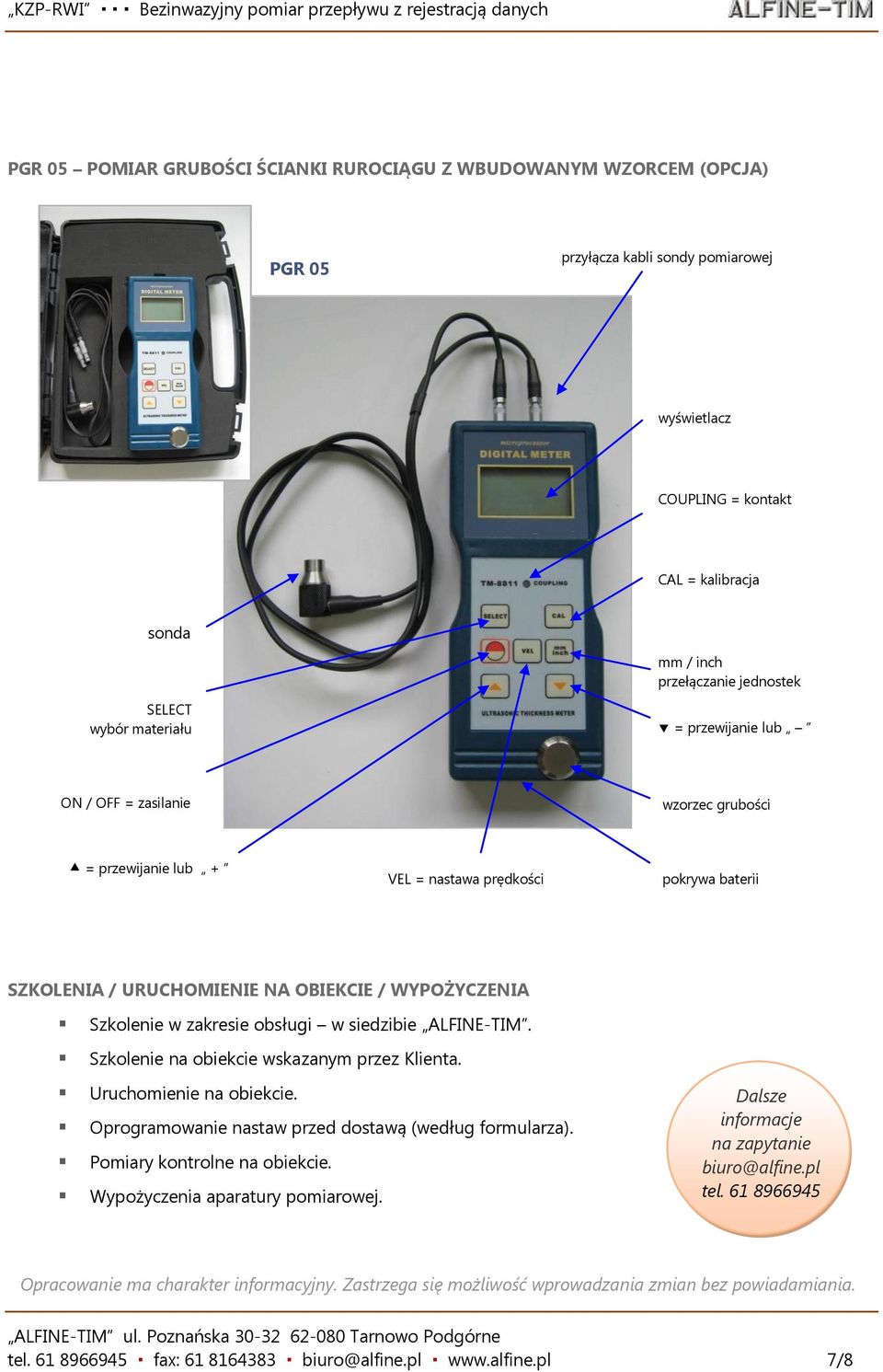

7 PGR 05 POMIAR GRUBOŚCI ŚCIANKI RUROCIĄGU Z WBUDOWANYM WZORCEM (OPCJA) PGR 05 przyłącza kabli sondy pomiarowej wyświetlacz COUPLING = kontakt CAL = kalibracja sonda pomiarowa SELECT wybór materiału mm / inch przełączanie jednostek = przewijanie lub ON / OFF = zasilanie wzorzec grubości = przewijanie lub + VEL = nastawa prędkości pokrywa baterii SZKOLENIA / URUCHOMIENIE NA OBIEKCIE / WYPOŻYCZENIA Szkolenie w zakresie obsługi w siedzibie ALFINE-TIM. Szkolenie na obiekcie wskazanym przez Klienta. Uruchomienie na obiekcie. Oprogramowanie nastaw przed dostawą (według formularza). Pomiary kontrolne na obiekcie. Wypożyczenia aparatury pomiarowej. Dalsze informacje na zapytanie biuro@alfine.pl tel Opracowanie ma charakter informacyjny. Zastrzega się możliwość wprowadzania zmian bez powiadamiania. tel fax: biuro@alfine.pl 7/8

8 Rev KZP-RWI Bezinwazyjny pomiar przepływu z rejestracją danych PRZYKŁADY BEZINWAZYJNYCH POMIARÓW KONTROLNYCH W TERENIE ZREALIZOWANYCH NA ZLECENIE: PRACUJĄCE PRZEPŁYWOMIERZE, WYDAJNOŚĆ POMP ITP. Sprawdzanie dokładności pomiaru zainstalowanych przepływomierzy i wodomierzy dowolnego typu, w tym kołnierzowych / insertion inline / pałkowych / wpustowych sztycowych. Po sprawdzeniu przepływomierzy pracujących na obiekcie wystawiane jest Imienne Świadectwo sprawdzenia. tel fax: biuro@alfine.pl 8/8
