1 ODBIORNIK SAMOCHODOWY DAB+ AUVISIO Szanowny Kliencie, Dziękujemy za zakup tego samochodowego odbiornika 4w1. Przeczytaj uważnie niniejszą instrukcję i postępuj zgodnie ze wskazówkami, aby móc w pełni wykorzystać swój odbiornik samochodowy. Pearl24 Sp. z o.o. Odbiornik samochodowy DAB+ Strona 1

2 Zawartość zestawu Odbiornik 4 w 1 Magnetyczny uchwyt na przyssawkę Wsparcie kratki wentylacyjnej Adapter zapalniczki Kabel audio jack Kabel USB Antena z kablem połączeniowym Podkładki samoprzylepne do mocowania Instrukcje użytkowania Dane techniczne Zasilanie Zakres częstotliwości DAB 12 V DC Pasmo III MHz Zakres częstotliwości FM 87,5-108 MHz Nadawanie mocy nadajnika FM <50 nw Wersja Bluetooth 4.2 Częstotliwość radiowa Bluetooth MHz Ekran 2,4 " Czytnik kart SD Ładowarka USB do wtyczki zapalniczki samochodowej Wymiary (bez podparcia) Waga Maks. 128 GB 2.1 A / 1 A 89 x 68 x 25 mm 77 g Odbiornik samochodowy DAB+ Strona 2

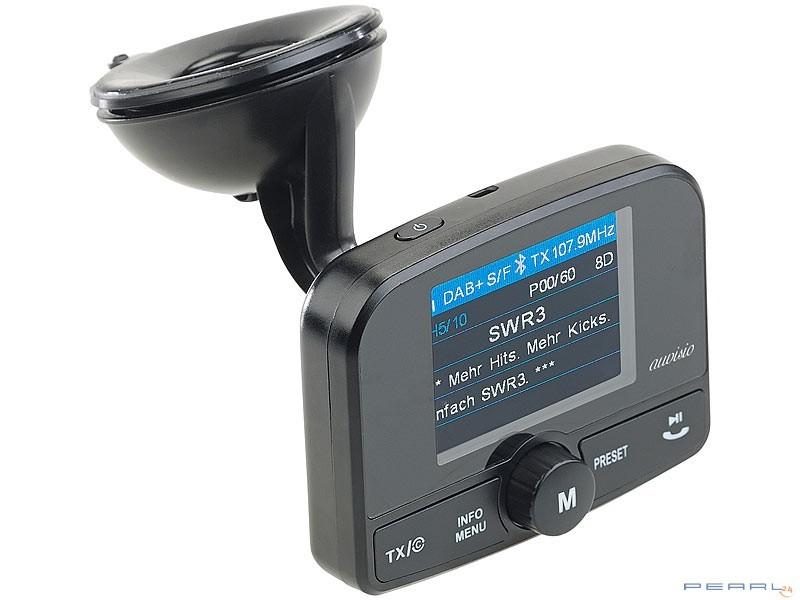

3 Szczegóły produktu 1. Przycisk TX / 2. Przycisk Info / Menu 3. Koło M 4. Przycisk Preset 5. Start / Pause / Call key 6. Ekran 1. Gniazdo antenowe 2. Wyjście audio 3. Port AUX IN 1. Port micro-usb 2. Port MicroSD 3. Przycisk ON / OFF Odbiornik samochodowy DAB+ Strona 3

4 Instalacja odbiornika Zainstaluj odbiornik samochodowy na desce rozdzielczej samochodu. Wyczyść żądany obszar i pozostaw do całkowitego wyschnięcia. Zwolnij zatrzask na uchwycie magnetycznym i wyciągnij folię ochronną z przyssawki. Naciśnij go na desce rozdzielczej i przesuń zatrzask w dół, aby zamocować wspornik. Teraz umieść odbiornik DAB na uchwycie magnesu i wyrównaj go. Instalacja anteny UWAGA! Nie instaluj anteny w miejscach, w których przeszkadza to w oglądaniu lub prowadzeniu pojazdu lub tam, gdzie blokuje urządzenia zabezpieczające, takie jak poduszki powietrzne. Nie należy instalować na ruchomych szklanych powierzchniach, takich jak klapa tylna. Odbiornik samochodowy DAB+ Strona 4

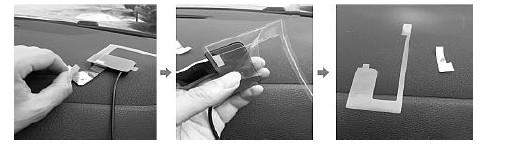

5 Poniższe czynniki wpływają na siłę sygnału anteny: Gdy część anteny w kolorze miedzi nie jest przyklejona do metalu słupka A lub B pojazdu. Zmniejsza to odbiór o 30%. Jeśli antena jest zamontowana na szkle, które blokuje sygnał radiowy, np. Szkło odbijające podczerwień, szkło lustrzane lub szkło termoizolacyjne. Gdy antena zachodzi na antenę zainstalowaną w pojeździe lub przewody grzewcze w tylnym oknie. Jeśli antena znajduje się z boku pojazdu, np. przymocowane do drzwi lub do tylnej szyby. Odbiór anteny może być zmniejszony przez hałas silnika, hałas klimatyzatora lub hałas wycieraczek przedniej szyby. Podczas instalacji anteny wykonaj następujące czynności: 1. Usuń folię ochronną z anteny. 2. Wyczyść pożądane miejsca montażu i pozwól im całkowicie wyschnąć. Następnie przyklej miedzianą część anteny do metalu słupka A lub B, a antenę do przedniej szyby. 3. Połóż kabel antenowy we wnętrzu samochodu i zabezpiecz go samoprzylepnymi poduszkami. Podłącz go do portu anteny urządzenia. 4. Podłącz kabel USB do portu mikro USB urządzenia, a drugi koniec do portu USB na adapterze zapalniczki. Następnie podłącz go do gniazda zapalniczki w samochodzie. Odbiornik samochodowy DAB+ Strona 5

6 Stosowanie Naciśnij przycisk zasilania, aby włączyć urządzenie. Podłącz kabel audio-jack do wyjścia audio urządzenia. Podłącz drugi koniec do wejścia audio swojego pojazdu. Jeśli Twój pojazd nie ma wejścia audio, nie podłączaj do niego gniazda audio, w przeciwnym razie urządzenie nie będzie mogło wysyłać sygnałów do radia samochodowego. Naciśnij przycisk TX / (1) i obróć pokrętło M (3), aby zmienić częstotliwość, jeśli usłyszysz szum. Naciśnij kilkakrotnie M-pokrętło, aby przełączać tryby: bluetooth, AUX IN, DAB. WSKAZÓWKA Możesz również ładować smartfon za pośrednictwem portu USB na adapterze zapalniczki. Połącz się z Bluetooth Po włączeniu urządzenia ikona Bluetooth miga w prawym górnym rogu wyświetlacza. Włącz Bluetooth na smartfonie i znajdź urządzenie w ustawieniach Bluetooth. Będzie wyświetlany jako ZX1675. Połącz go ze swoim smartfonem. Wyszukiwanie stacji DAB Wybierz tryb DAB i naciśnij długo przycisk TX /, aby rozpocząć wyszukiwanie kanału. Zwróć uwagę, że nadajnik FM zatrzymuje się podczas wyszukiwania DAB, aby nie zakłócać wyszukiwania. Następnie nadajnik FM automatycznie przełącza się na częstotliwość, która nie zakłóca częstotliwości sygnału DAB. Zapisz stację Wybierz stację, naciśnij i przytrzymaj przycisk ustawień wstępnych. Następnie obróć pokrętło wielofunkcyjne, aby ustawić lokalizację (p1, p2 itd.). Następnie naciśnij pokrętło M, aby potwierdzić ustawienie. Wywołaj zapisane stacje Naciśnij krótko przycisk Preset i użyj pokrętła M, aby wybrać żądaną stację. Następnie włącz radio samochodowe. Aby wyregulować głośność, naciśnij długo kółko M, a następnie obróć, aby wyregulować głośność. Krótko naciśnij przycisk Start / Pause / Call, aby wyciszyć urządzenie lub ponownie włączyć dźwięk. Połączenia Jeśli podłączyłeś swój smartfon do urządzenia przez Bluetooth, możesz odbierać połączenia z urządzenia. Krótko naciśnij przycisk Start / Pauza / Call, aby odebrać połączenie lub odłożyć słuchawkę. Kliknij dwukrotnie ten przycisk, aby odrzucić połączenie. Odbiornik samochodowy DAB+ Strona 6

7 Odtwarzanie muzyki przez Bluetooth Jeśli podłączyłeś urządzenie do smartfona przez Bluetooth, możesz odtwarzać muzykę ze swojego smartfona. Jeśli odtwarzanie nie rozpocznie się automatycznie, naciśnij przycisk Start / Pauza / Call. Naciśnij ten przycisk ponownie, aby wstrzymać odtwarzanie. Odtwarzanie muzyki z karty microsd Włóż kartę microsd do portu microsd. Musisz pokonać niewielki opór sprężyny. Punkty kontaktowe skierowane są do przodu na wyświetlacz. Odtwarzanie rozpocznie się automatycznie. Aby wyjąć kartę, wciśnij ją trochę, wtedy automatycznie wychodzi. Ustawienia menu Naciśnij i przytrzymaj przycisk Info / Menu, aby przejść do ustawień menu. Następnie obróć pokrętło wielofunkcyjne, aby wybrać żądany element menu i potwierdź, naciskając pokrętło wielofunkcyjne. Następnie wybierz ustawienie i potwierdź, naciskając M-pokrętło. Automatyczne wyszukiwanie DAB: rozpocznij wyszukiwanie stacji DAB. Regulacja koloru: wybierz żądany kolor. Język: Ustaw język urządzenia. Wszystkie ulubione. Usuń: usuwa wszystkie zapisane stacje. Następujące usługi: Włącz lub wyłącz tę funkcję. Przycisk światła: włącz lub wyłącz światła przycisków. Ustawienia fabryczne: zresetuj urządzenie do ustawień fabrycznych. Wybierz opcję Tak i potwierdź, naciskając M-pokrętło. Wszystkie wprowadzone ustawienia zostaną usunięte. Wersja oprogramowania: wyświetl wersję oprogramowania. Odbiornik samochodowy DAB+ Strona 7

8 Bezpieczeństwo Niniejsza instrukcja obsługi pozwala zapoznać się z działaniem produktu. Zachowaj tę instrukcję, aby w razie potrzeby móc się z nią zapoznać. W sprawie warunków gwarancji należy skontaktować się ze sprzedawcą. Proszę również wziąć pod uwagę ogólne warunki sprzedaży! Należy używać produktu tylko zgodnie z opisem w ulotce dołączonej do opakowania. Niewłaściwe użycie może spowodować uszkodzenie produktu lub jego otoczenia. Demontaż lub modyfikacja produktu wpływa na jego bezpieczeństwo. Uwaga istnieje ryzyko obrażeń! Wszelkie modyfikacje lub naprawy urządzenia lub jego akcesoriów mogą być przeprowadzane wyłącznie przez producenta lub przez odpowiednio upoważnionego specjalistę. Obchodź się z produktem ostrożnie. Uderzenie, wstrząs lub upadek, nawet niewielkiej wysokości, mogą go uszkodzić. Nie wystawiaj produktu na działanie wilgoci lub ekstremalnych temperatur. Nigdy nie zanurzaj produktu w wodzie lub innym płynie. Na urządzeniu nie wolno umieszczać niczego zawierającego wodę, na przykład wazonu. Upewnij się, że nic nie dostanie się do wnętrza urządzenia. Nie umieszczaj urządzenia w pobliżu źródeł ciepła (takich jak grzejnik, piekarnik itp.) lub innych urządzeń wytwarzających ciepło. Antena jest przeznaczona wyłącznie do użytku wewnątrz pojazdu. Przechowuj produkt w miejscu niedostępnym i niewidocznym dla dzieci! Ze względu na sygnały bluetooth upewnij się, że zachowujesz bezpieczną odległość pomiędzy urządzeniem a osobą posiadającą rozrusznik serca. W razie wątpliwości lub pytań należy skontaktować się z producentem stymulatora lub lekarzem. Nie używaj tego produktu w pobliżu urządzeń medycznych. Korzystanie z tego urządzenia podczas prowadzenia pojazdu może odwrócić Twoją uwagę i narazić na niebezpieczeństwo Ciebie i Twoich pasażerów oraz osoby znajdujące się w innych pojazdach, powodując szkody materialne i nie materialne. Ważne jest, aby skonfigurować urządzenie PRZED jazdą. W przypadku niewłaściwego użytkowania nie można zastosować żadnej gwarancji. Producent nie ponosi żadnej odpowiedzialności za szkody materialne lub fizyczne (moralne) spowodowane niewłaściwym użyciem i / lub nieprzestrzeganiem instrukcji bezpieczeństwa. Wszelkie prawa do wprowadzania zmian technicznych oraz eliminacji błędów są zastrzeżone. Odbiornik samochodowy DAB+ Strona 8

9 Ważne informacje dotyczące usuwania Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. Deklaracja zgodności Niniejszym, PEARL.GmbH oświadcza, że produkt ZX jest zgodny z dyrektywą RoHS 2011/65 / UE, dyrektywą EMC 2014/30 / UE oraz dyrektywą dotyczącą urządzeń radiowych 2014/53 / UE. Odbiornik samochodowy DAB+ Strona 9
