ODBIORNIK DAB Z BLUETOOTH FM I MP3 AUVISIO

Transkrypt

1 ODBIORNIK DAB Z BLUETOOTH FM I MP3 AUVISIO Szanowny kliencie, Dziękujemy za zakup odbiornika DAB z bluetooth. Prosimy o przeczytanie instrukcji i przestrzeganie podanych wskazówek i porad, aby mogli Państwo optymalnie korzystać z nowego produktu. Pearl24 Sp. z o. o. Strona1

2 Zawartość zestawu Nadajnik Antena DAB (długość kabla połączeniowego: 300 cm) Przedłużenie anteny magnetycznej (13 cm) Uchwyt na przyssawkę Uchwyt kratki wentylacyjnej Kabel audio (wtyczka 2 x 3,5 mm, 60 cm) Kabel zasilający micro USB (50 cm) Samochodowy 2-drożny zasilacz USB Instrukcja obsługi Dane techniczne Zasilanie V Wersja Bluetooth 4.2 Profile Bluetooth A2DP, HFP, AVRCP Częstotliwość Bluetooth 2,402-2,480 GHz Maksymalna moc transmisji Bluetooth 2 dbm Częstotliwość FM 87,6-107,9 MHz Maksymalna moc transmisji FM 50 nw DAB MHz Port USB 5 V, 2,4 A / 5 V, 1 A Karta MicroSD Do 64 GB Format dźwięku MP3, WMA Wyświetlacz 6 cm / 2,4 " Masa Odbiornik 74 x 86 x 27 mm Adapter ładowania 27 x 27 x 60 mm Waga Odbiornik 68 g Adapter ładowania 20 g Strona2

3 Szczegóły produktu 1. Przycisk TX / 2. Przycisk Info / Menu 3. M-koła 4. II / Klawisz telefonu 5. Przycisk ustawień wstępnych 6. Przycisk włączania / wyłączania 1. Podłączenie anteny 2. Połączenie pomocnicze 3. Port aux 4. Port Micro USB 5. Włącznik / wyłącznik 6. Gniazdo kart microsd Uruchomienie Możesz zainstalować urządzenie za pomocą przyssawki lub wspornika odpowietrzającego w pojeździe. Wykonaj następujące czynności: 1. Wybierz odpowiednie miejsce montażu uchwytu na przyssawkę w swoim pojeździe. Możesz przymocować ten wspornik do deski rozdzielczej lub przedniej szyby. Upewnij się, że widok nie jest zasłonięty. 2. Wyczyść żądane miejsce montażu i pozwól mu dobrze wyschnąć. 3. Zdejmij folię ochronną z przyssawki. 4. Wciśnij przyssawkę w wybrane miejsce. 5. Alternatywnie można użyć kratki i umieścić ją na siatce wentylacji. Strona3

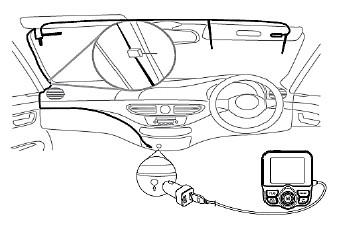

4 Zainstaluj antenę UWAGA! Nie używaj żadnych innych anten niż dostarczona. W przeciwnym razie urządzenie może zostać uszkodzone. 1. Przed instalacją anteny upewnij się, że nie zasłania ona widoku i że używasz kabla, aby dotrzeć do złącza antenowego urządzenia. 2. Wyczyść miejsce montażu i pozostaw do wyschnięcia. 3. Następnie wyciągnij folię ochronną z tyłu anteny i dociśnij ją, aż zostanie mocno osadzona. 4. Poprowadź kabel tak, aby nie blokował cię i podłącz go do złącza antenowego urządzenia. Podłącz kabel taśmą (nie wchodzi w skład zestawu). Podłącz odbiornik 1. Umieść urządzenie na wsporniku i wyrównaj. 2. Podłącz adapter do gniazda zapalniczki w twoim pojeździe. 3. Podłącz kabel micro USB do portu micro USB w urządzeniu, a drugi koniec do portu USB na adapterze zapalniczki. WSKAZÓWKA: Użyj dołączonego adaptera zapalniczki i dostarczonego kabla microusb. W przeciwnym razie mogą wystąpić zakłócenia sygnału. Strona4

5 Podłącz odbiornik do radia Możesz podłączyć odbiornik do radia samochodowego na dwa sposoby: Weź kabel jack 3,5 mm i podłącz go do złącza Aux Out odbiornika. Podłącz drugi koniec do portu Aux w twoim radiu. Naciśnij przycisk TX /, aby wyświetlić aktualną częstotliwość FM. Obróć pokrętło M, aby ją wyregulować i wybierz wolną. Następnie ustaw częstotliwość swojego radia na tę samą częstotliwość. Dźwięk jest teraz przesyłany do radia samochodowego i odtwarzany przez to. Połączenie Bluetooth 1. Po włączeniu urządzenia po raz pierwszy urządzenie działa w trybie Bluetooth. Symbol Bluetooth zacznie migać. Jeśli chcesz później przejść do trybu Bluetooth, naciśnij kilkakrotnie M-pokrętło. 2. Aktywuj funkcję Bluetooth w swoim urządzeniu mobilnym. 3. Wyszukaj dostępne urządzenia Bluetooth. Odbiornik będzie wyświetlany jako ZX Podłącz swoje urządzenie mobilne do odbiornika. Odtwarzanie muzyki rozpocznie się automatycznie. Odtwarzanie muzyki Naciśnij przycisk II / Phone, aby rozpocząć / strzymać odtwarzanie muzyki. Połączenia Naciśnij przycisk II / Phone, aby odebrać lub rozłączyć połączenie przychodzące. Podczas połączenia przychodzącego naciśnij dwa razy przycisk II / Phone, aby odrzucić połączenie. Podczas normalnej pracy naciśnij dwa razy przycisk II / Phone, aby ponownie wybrać ostatnio wybrany numer. Ustaw radio cyfrowe 1. Naciśnij kilkakrotnie M-pokrętło, aby przełączyć na tryb DAB. 2. Naciśnij i przytrzymaj przycisk TX /, aby rozpocząć wyszukiwanie kanału. Po zakończeniu skanowania zostanie odtworzony pierwszy kanał DAB. 3. Obróć M-pokrętło, aby przełączać między kanałami. 4. Naciśnij przycisk Info / Menu, aby otworzyć listę kanałów. Obróć pokrętło wielofunkcyjne, aby wybrać żądaną stację i rozpocznij odtwarzanie, naciskając pokrętło. Zapisz stację Po wyszukaniu kanału możesz zapisać do 60 stacji. Wykonaj następujące czynności: 1. Ustaw żądaną stację. 2. Naciśnij i przytrzymaj przycisk ustawień wstępnych. 3. Obróć pokrętło wielofunkcyjne, aby wybrać żądaną stację i potwierdź, naciskając pokrętło. 4. Aby przywołać zaprogramowaną stację, krótko naciśnij przycisk Preset i użyj pokrętła wielofunkcyjnego, aby wybrać żądaną stację. Strona5

6 Informacje o ruchu drogowym Odbiornik automatycznie dostraja się do sygnału informacji o ruchu drogowym. Gdy wyświetlane są informacje o ruchu drogowym, na wyświetlaczu pojawia się komunikat "Traffic". Po zakończeniu informacji o ruchu drogowym odbiornik automatycznie przełączy się na ostatnio odtwarzaną stację. Tryb MicroSD / Aux-in Możesz odtwarzać muzykę za pomocą karty MicrosSD lub odtwarzać zewnętrzne źródło dźwięku. Karta microsd: włóż kartę MicroSD do gniazda kart MicroSD. Kontakty karty wskazują na wyświetlacz. Musisz delikatnie nacisnąć. Urządzenie automatycznie przechodzi w tryb SD. Naciśnij przycisk II / Phone, aby wstrzymać i rozpocząć odtwarzanie. Przekręć M-pokrętło do poprzedniego lub następnego utworu. Aux In: podłącz zewnętrzne źródło dźwięku do urządzenia za pomocą kabla audio 3,5 mm. Podłącz kabel do złącza Aux-In, a drugi koniec do źródła dźwięku. Załaduj urządzenia mobilne. Możesz ładować maksymalnie 2 urządzenia mobilne na obu portach USB. Podłącz swoje urządzenia mobilne do portów za pomocą kabla USB. Menu Przytrzymaj przycisk Info / Menu, aby wejść do menu. Obróć M-pokrętło, aby przełączać między opcjami. Jeśli chcesz wywołać opcję lub potwierdzić ustawienie, naciśnij tarczę. Wyszukiwanie DAB: rozpocznij wyszukiwanie stacji. Regulacja koloru: Wybierz żądany kolor czcionki i kolor tła. Język: wybierz język. Usuń wszystkie ulubione: Usuń wszystkie zapisane kanały. Automatyczne śledzenie stacji: włączanie i wyłączanie śledzenia stacji. Jeśli funkcja została włączona, urządzenie automatycznie sprawdza, czy nadawanie odbywa się w nowym obszarze nadawania po opuszczeniu obszaru nadawania i, jeśli to konieczne, automatycznie zmienia częstotliwość. TA MSG: włącza lub wyłącza odbiór informacji o ruchu drogowym. Ustawienia Bluetooth: Włącz lub wyłącz funkcję Bluetooth. Podświetlenie klawiszy: włącz lub wyłącz podświetlenie klawiszy. Ustawienia fabryczne: włącz urządzenie. Przywróć ustawienia fabryczne. Wszystkie ustawienia zostaną usunięte. Wybierz opcję Tak i potwierdź, naciskając przyciski Mrad. Wersja oprogramowania: Wyświetl aktualną wersję oprogramowania. Załaduj urządzenie mobilne Podłącz swoje urządzenie mobilne do wolnego portu USB za pomocą kabla USB. Czyszczenie Obudowę odbiornika należy czyścić lekko wilgotną, niepozostawiającą włókien ściereczką. Nie należy używać detergentów zawierających alkohol, amoniak lub środków do szorowania. Strona6

7 Bezpieczeństwo Niniejsza instrukcja ma na celu zapoznanie użytkownika z działaniem tego produktu. Przechowuj ten podręcznik w bezpiecznym miejscu, abyś mógł uzyskać do niego dostęp w każdej chwili. Modyfikacja produktu wpłynie na bezpieczeństwo produktu. Uwaga istnieje niebezpieczeństwo obrażeń! Wszelkie modyfikacje i naprawy urządzenia lub akcesoriów mogą być wykonywane wyłącznie przez producenta lub osoby przez niego wyraźnie upoważnione. Upewnij się, że produkt jest obsługiwany z łatwo dostępnego gniazdka, dzięki czemu możesz szybko odłączyć urządzenie od zasilania w nagłych wypadkach. Nigdy nie otwieraj nieautoryzowanego produktu. Nigdy nie przeprowadzaj napraw samodzielnie! Ostrożnie obchodź się z produktem. Może zostać uszkodzony przez uderzenie lub upadek z dużej lub niskiej wysokości. Trzymaj produkt z dala od wilgoci i ekstremalnie wysokich temperatur. Nigdy nie zanurzaj produktu w wodzie lub innych płynach. Nigdy nie dotykaj wtyczki mokrymi rękami. Nie używaj urządzenia na zewnątrz lub w pomieszczeniach o wysokiej wilgotności. Wyciągnij wtyczkę z gniazda, zawsze ciągnij bezpośrednio za wtyczkę. Nie należy ciągnąć nigdy za kabl, może ulec uszkodzeniu Nigdy nie należy przenosić urządzenia za kabel. Przed każdym użyciem sprawdź urządzenie pod kątem uszkodzeń. Jeśli urządzenie, kabel lub złącze posiada widoczne uszkodzenie, nie należy używać urządzenia. Nie używaj urządzenia, jeśli działa nieprawidłowo lub uległo awarii. Upewnij się, że przewód zasilający nie jest zgięty. W miarę możliwości unikaj używania przedłużaczy. Jeśli jest to nieuniknione, należy użyć tylko bezpiecznych przedłużaczy. Wyłącz zasilanie przed podłączeniem. Nie zakrywaj otworów wentylacyjnych. nie podłączaj obiektów wewnątrz. Nie umieszczaj urządzenia na powierzchni tkaniny. Upewnij się, że miejsce instalacji jest odpowiednie. Wentylacja urządzenia. Używaj tylko dostarczonych lub zalecanych akcesoriów. Nie umieszczaj żadnych przedmiotów na urządzeniu, zwłaszcza tych, które są wypełnione cieczą. Upewnij się, że urządzenie znajduje się w bezpiecznej pozycji. Upewnij się, że podłączony kabel antenowy jest uziemiony. Strona7

8 Odłącz urządzenie od źródła zasilania i kabla antenowego, jeśli nie zamierzasz go używać przez dłuższy czas lub podczas burzy. Nie umieszczaj urządzenia w pobliżu źródeł ciepła. Ważne informacje dotyczące utylizacji Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. Deklaracja zgodności Niniejszym firma PEARL.GmbH oświadcza, że produkt ZX jest zgodny z dyrektywą o urządzeniach radiowych 2014/53 / UE, dyrektywą RoHS 2011/65 / UE oraz dyrektywą EMC 2014/30 / UE. Strona8
